Jaltest  |  SKU: JDC532A

Jaltest (JDC532A) | Scania (CAN) 4-polig OBD – 16-polig OBD2 adapterkabel | Förbränningsmotor

€138,95 inkl.
€114,83 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

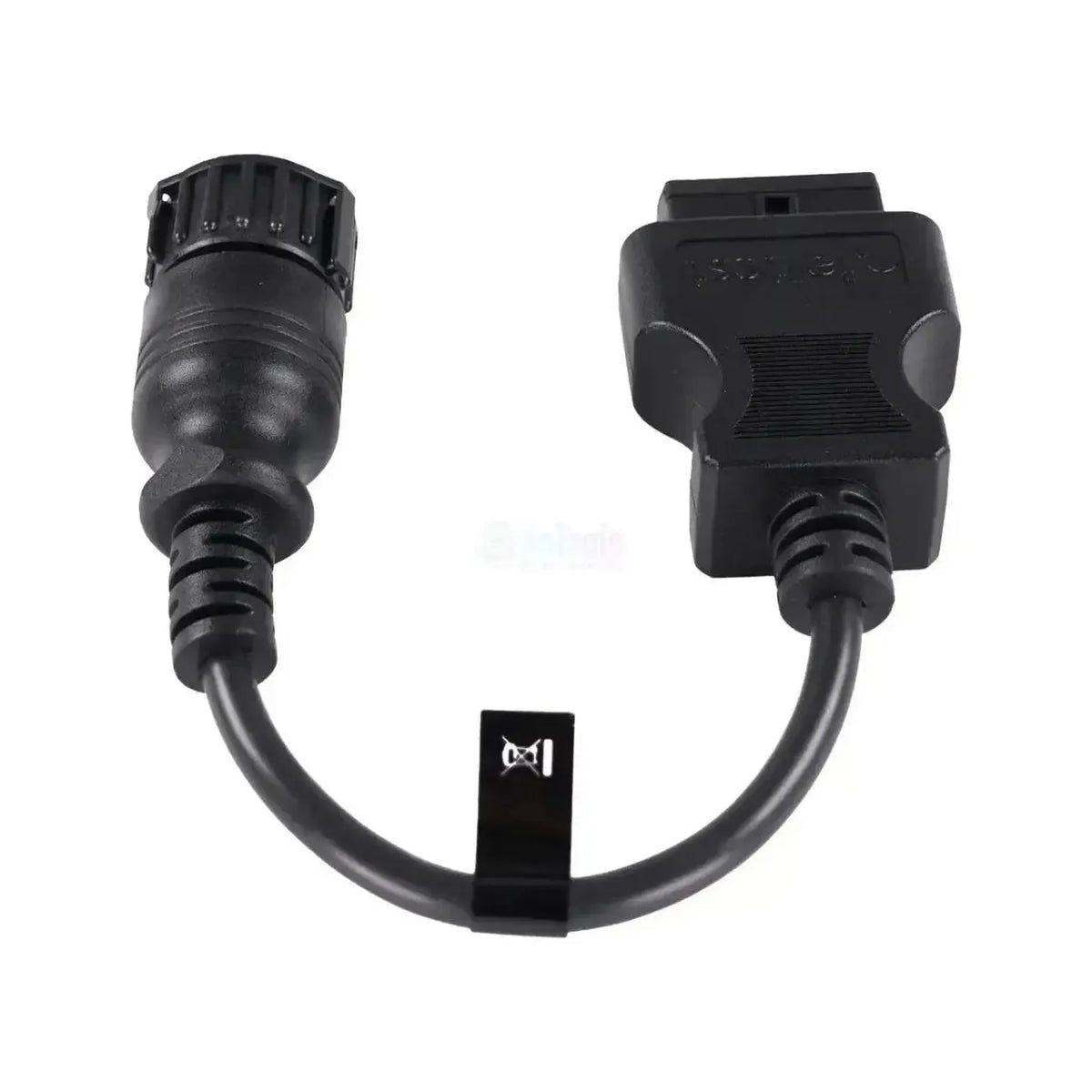

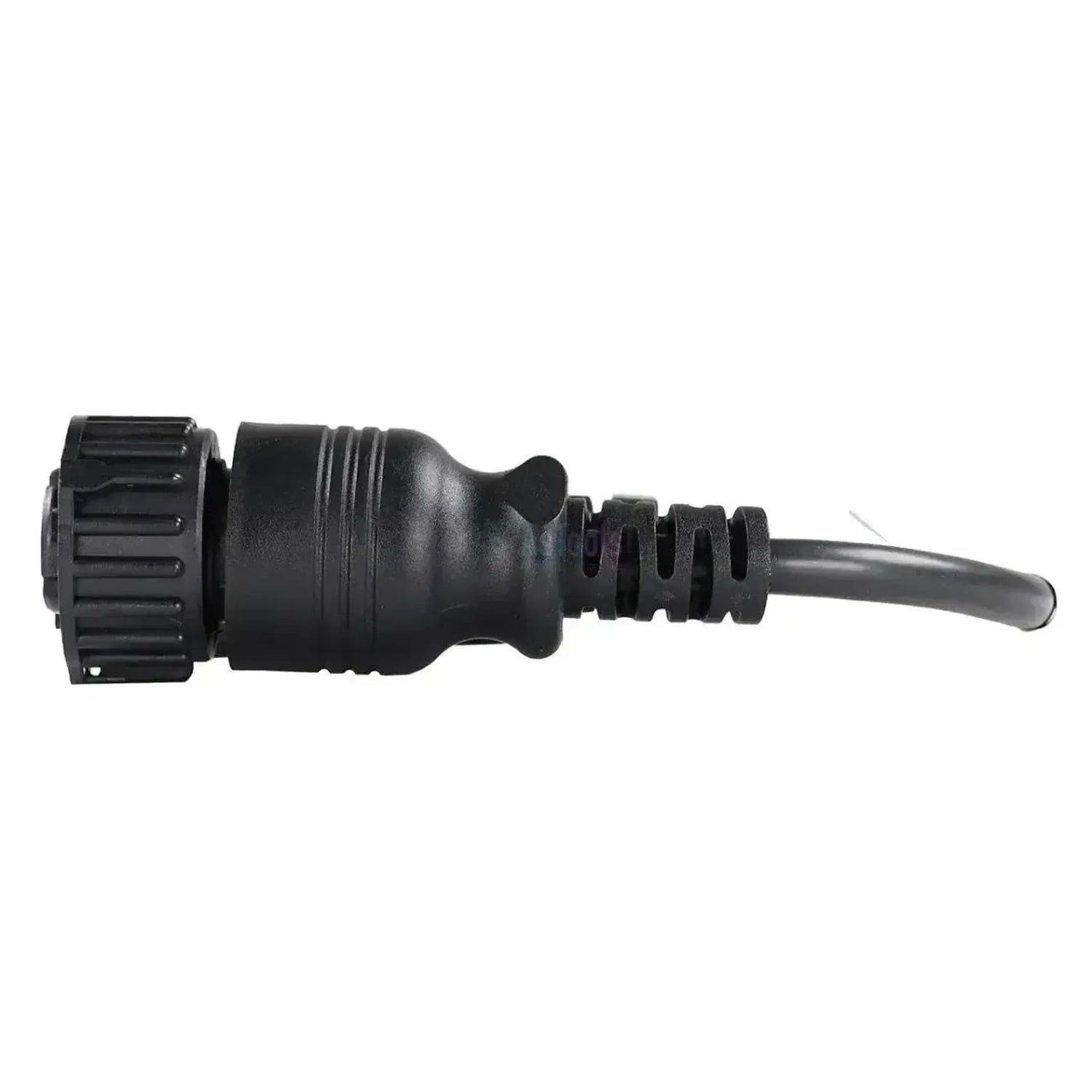

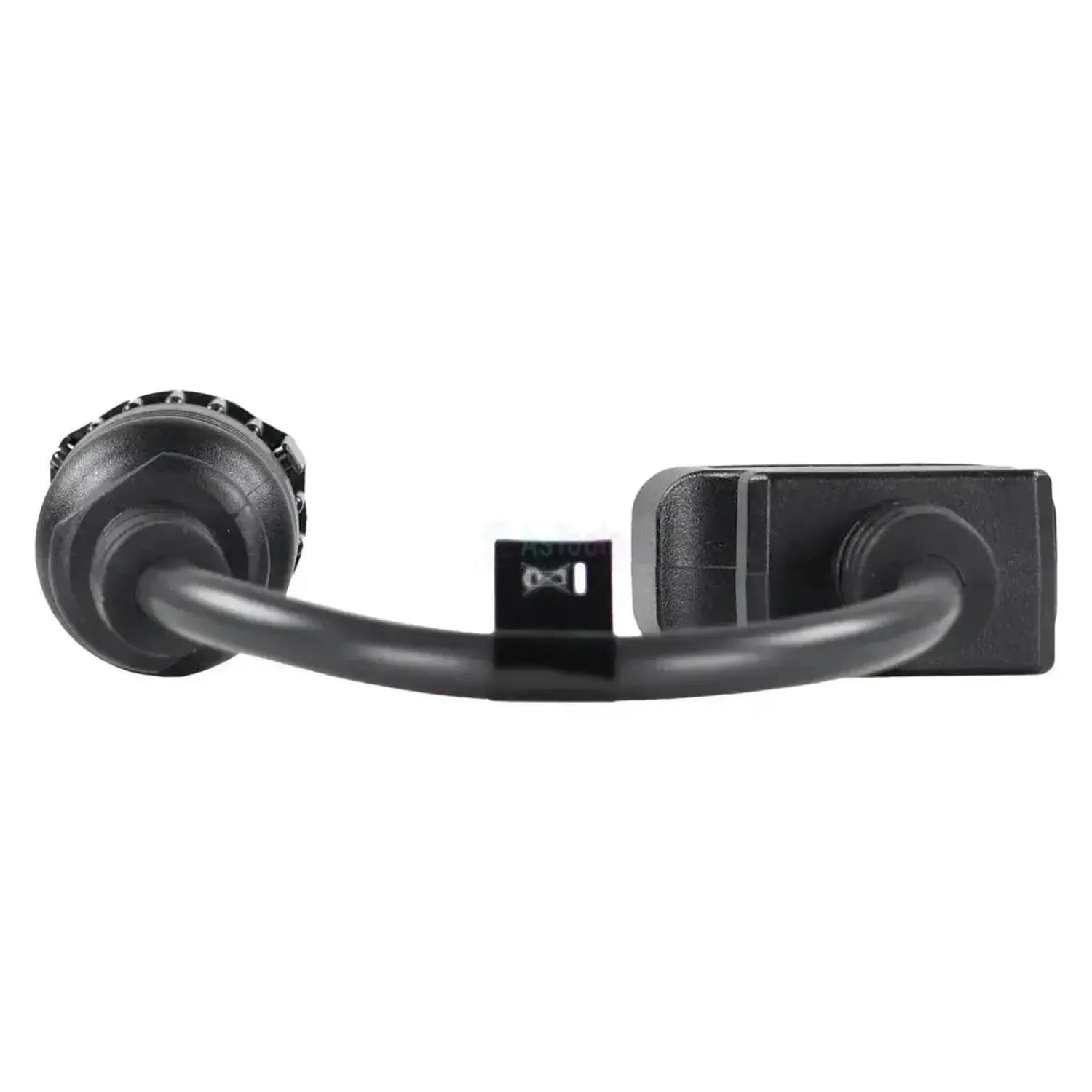

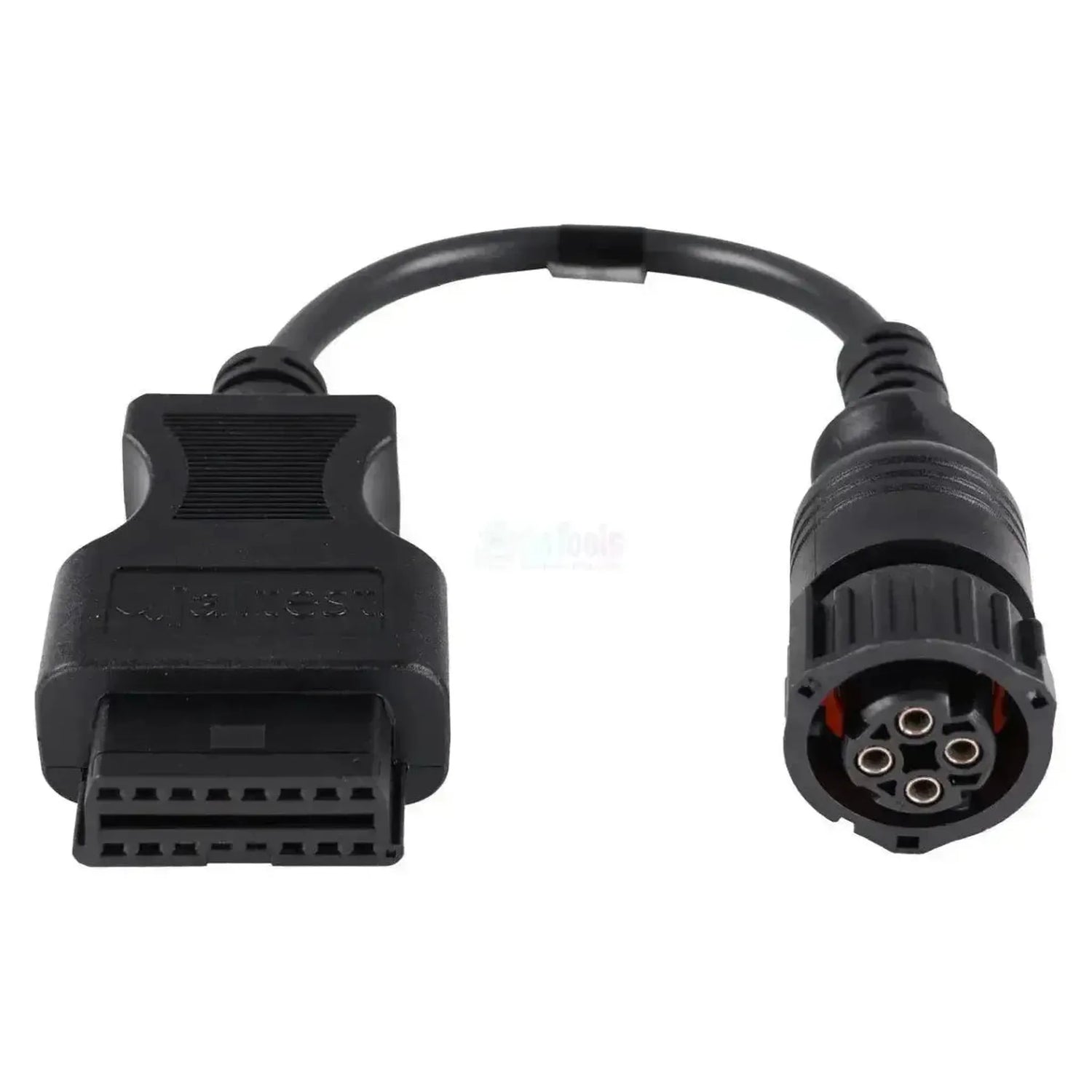

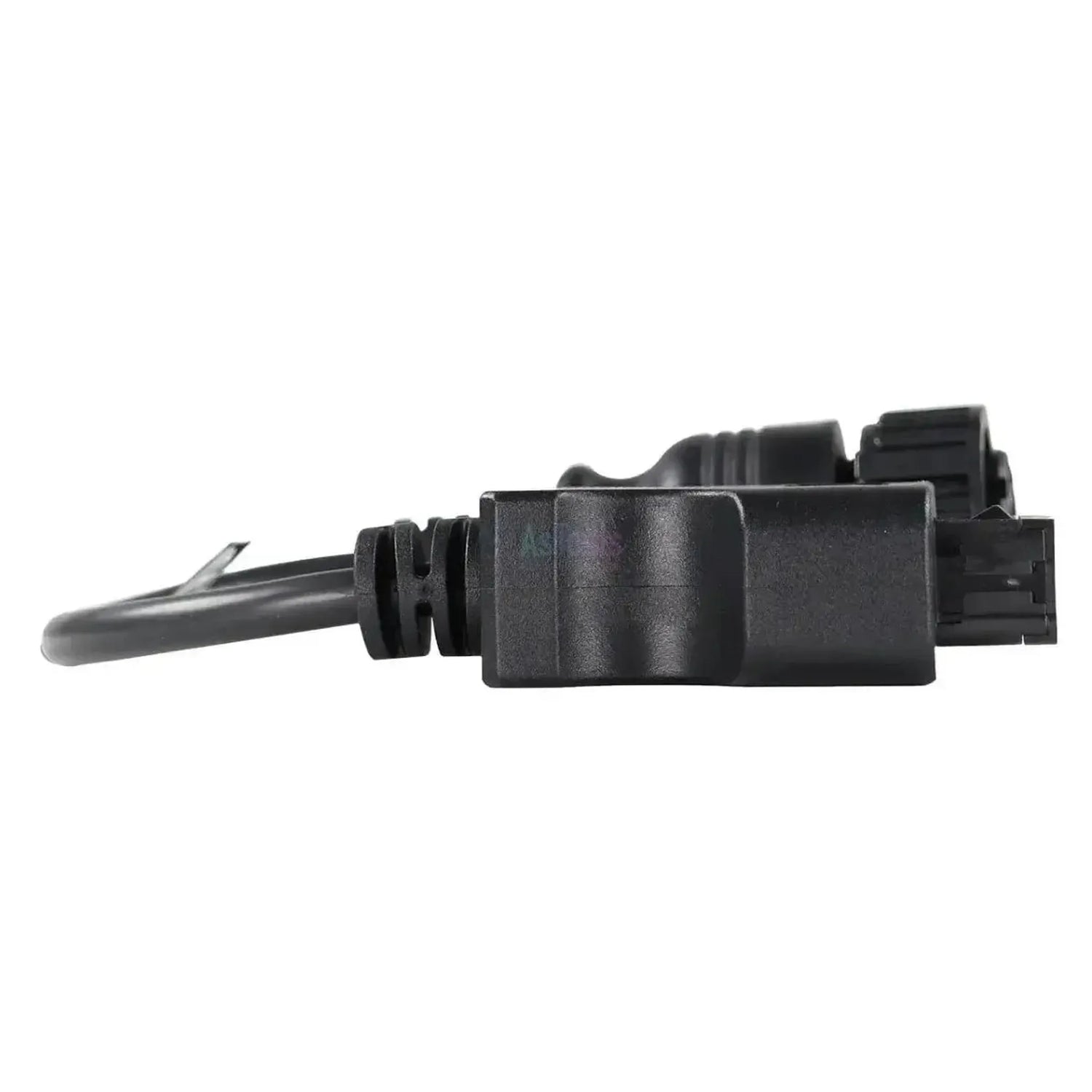

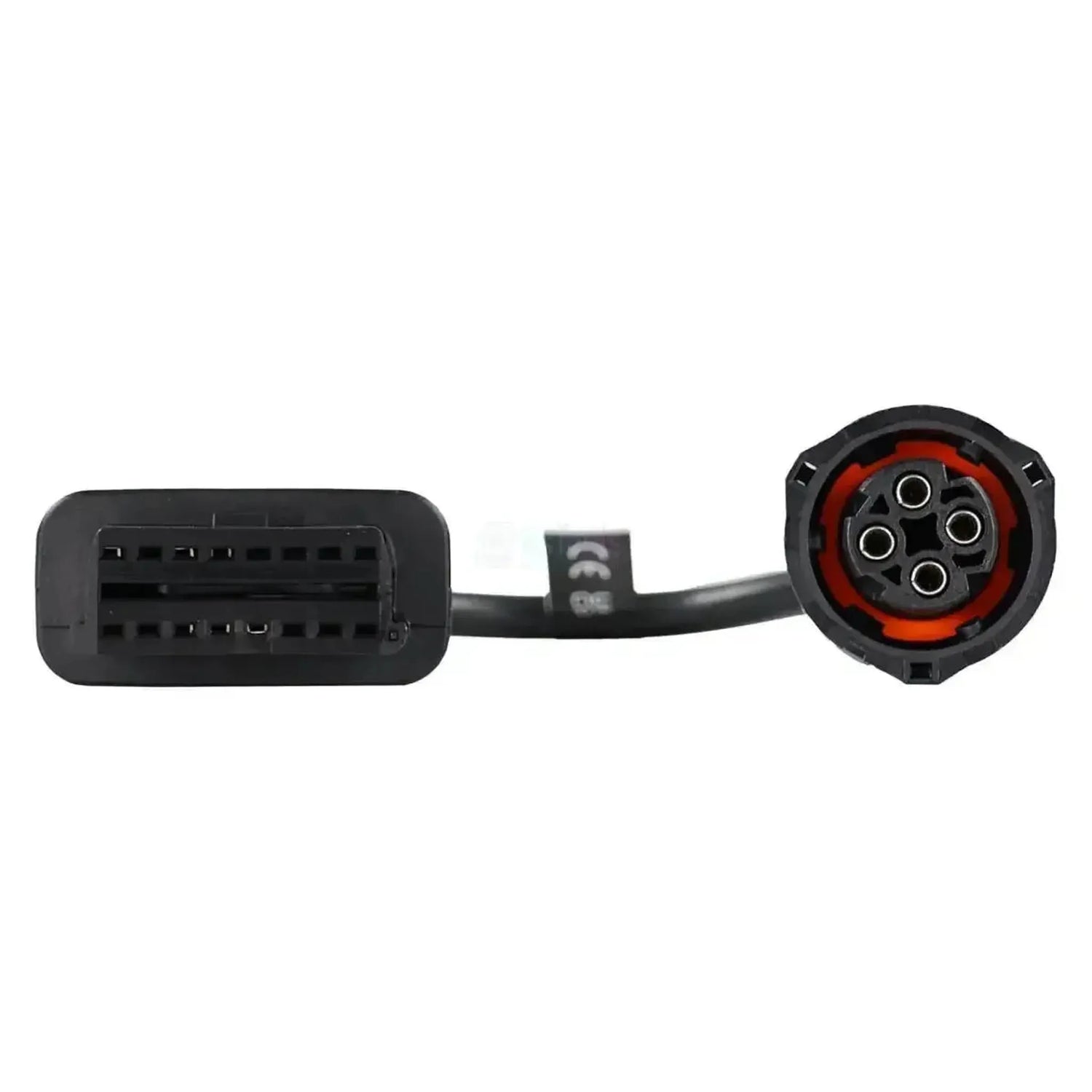

Jaltest JDC532A är CAN-diagnoskabeln med 4 stift för Scania-motorer. På maskinsidan finns en rund svart bajonettkontakt med en räfflad kopplingsring och fyra kontakthylsor runt ett kodat mittparti. På gränssnittssidan finns den svarta 16-stifts OBD2-kontakten. Kabeln är 28 till 30 cm lång och har varken modul eller separat strömkontakt.

Kabeln används för CAN-linjen i den nyare Scania-motorgenerationen. Den seriella RS232-linjen i de äldre motorerna nås via JDC531A. Kabeln är avsedd för Jaltest Link V8.1 och V9. Eftersom kontakten hör till motorn återfinns den i olika maskiner och på inombordsmotorer.

FÖRDELAR

✔Ansluter till CAN-diagnoslinjen på Scania-industrimotorn, efterträdaren till RS232-anslutningen.
✔Ger åtkomst till Scania-motorstyrningen EMS PDE och EDC MS6.2.
✔Avsedd för Jaltest Link V8.1 och V9, alltså även efter byte till det nyare gränssnittet.
✔Fungerar oavsett maskinens märke; avgörande är Scania-motorn med denna kontakt.

ATT TÄNKA PÅ

✕Endast för den runda 4-stifts CAN-versionen; motorer med den platta 9-stifts RS232-anslutningen kräver JDC531A.
✕Styrsystemen EDC MS5 och DEC2 (V7.0) på motorer med radinsprutningspump nås inte med denna kabel.
✕Täckningen omfattar felkoder, mätvärden och ECU-data; serviceintervall, komponentstyrning och parametrar ingår inte.
✕Med 28 till 30 cm är kabeln kort; Jaltest Link hänger nära anslutningen i motorrummet.

Användningsområden och funktioner

Via denna anslutning når Jaltest-programvaran Scania-motorns motorstyrning över CAN-linjen. Det gäller styrningen av pump-munstycksenheter. Styrningen av radinsprutningspump finns på RS232-linjen.

Styrenheter som du kan nå

  • EMS PDE: Pump-munstycksenheter.
  • EDC MS6.2: Pump-munstycksenheter.

Vad du kan göra

  • Felkoder: Läs och radera per styrenhet.
  • Mätvärden: Visa aktuella sensorvärden.
  • Larmgränser: Signal vid värden utanför intervallet.
  • ECU-data: Serienummer och programvaruversion.

Så använder du den

  1. Kontrollera kontakten: Hitta den runda 4-stifts kontakten på motorn.
  2. Anslut: Sätt i kontakten och dra åt ringen.
  3. Koppla Link: Anslut OBD2-sidan till Jaltest Link.
  4. Tändning på: Slå på tändningen.
  5. Avläsning: Välj Scania och motorstyrningen.

Kompatibla fordon och användningsområden

Avgörande är kontakten, inte maskinens märke. Denna kabel passar alla Scania-motorer med runt 4-stifts CAN-diagnosanslutning. Jaltest omfattar följande motorserier, från DC09 till och med DC16. Kontrollera på plats vilken kontakt som sitter på din motor.

Scania:

  • DC09-serien: Nioliters industrimotorer.
  • DC12-serien: Tolvliters utföranden.
  • DC13-serien: Trettonliters industrimotorer.
  • DC16-serien: Sextonliters V8-motorer.

Användningsområden:

  • Inbyggd: I grävmaskiner, kranar, lantbruksmaskiner och lyftanordningar.
  • Övrigt: Aggregat och inombordstillämpningar.
💡
Bra att veta: Kontakten med 4 stift för CAN hör till motorn och sitter i motorrummet. Du känner igen den på den runda formen med kopplingsring; äldre Scania-motorer har i stället en platt 9-stifts D-sub för JDC531A. Kontrollera först vilken anslutning som sitter på din motor innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC532A) | Scania (CAN) 4-stifts OBD – 16-stifts OBD2 Adapterkabel | Förbrännningsmotor

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • AGV lantbruk
  • OHW entreprenad- och
  • MHE intern transport
  • Marine fartyg

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid

Användning

Referensnummer
JDC532A
Styrenheter
EMS PDE och EDC MS6.2 (motorstyrning)
Krävs för användning
Jaltest Link V8.1 eller V9

Övriga specifikationer

Användningsområde
Scania-motorer med 4-pinnars CAN-diagnosanslutning
Anslutning maskinsida
4-pinnars CAN, rund bajonettkontakt
