Jaltest  |  SKU: JDC555A

Jaltest (JDC555A) | Still 4+4-polig OBD – 16-polig OBD2 adapterkabel | Lyft- och lyftanordningar

€239,95 inkl.
€198,31 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

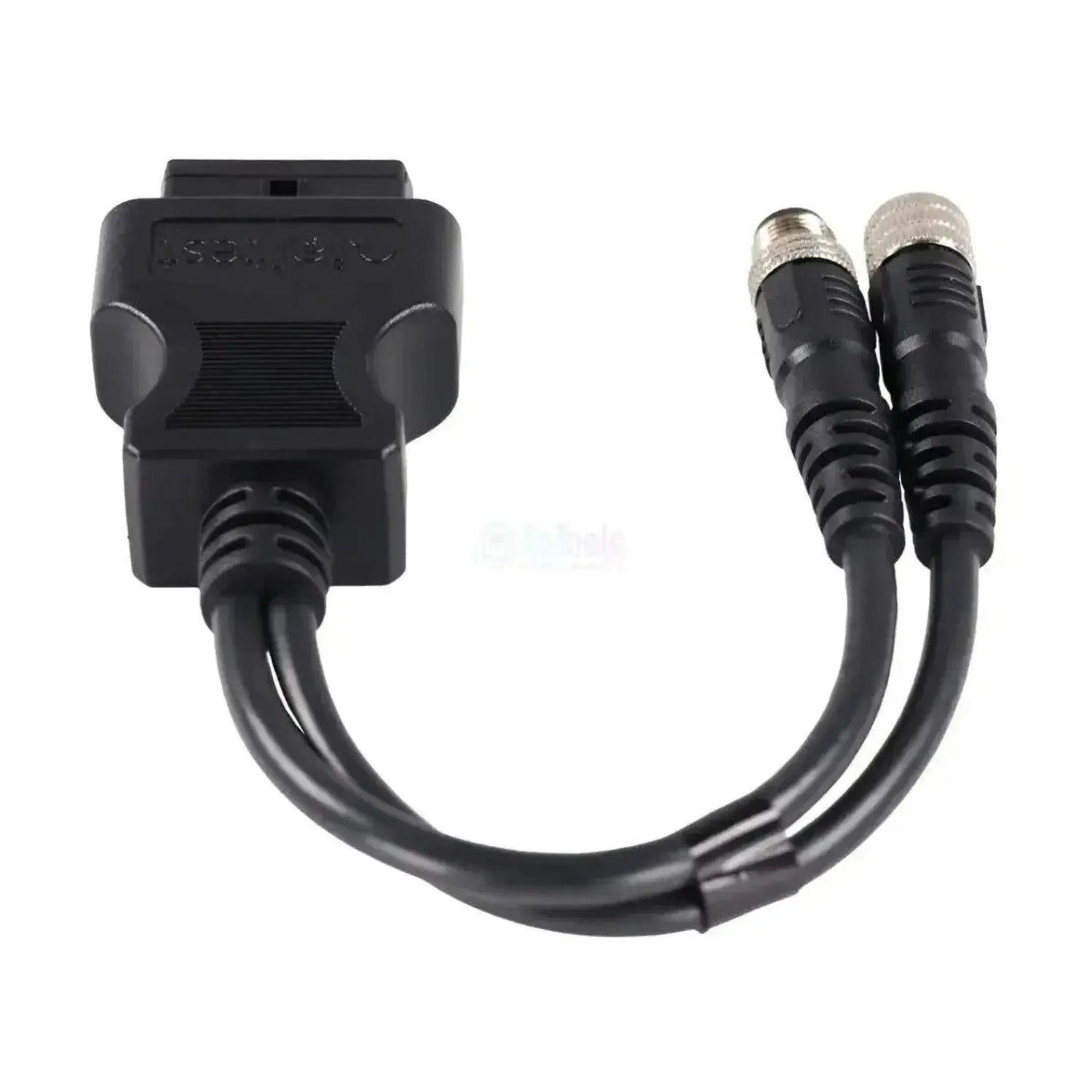

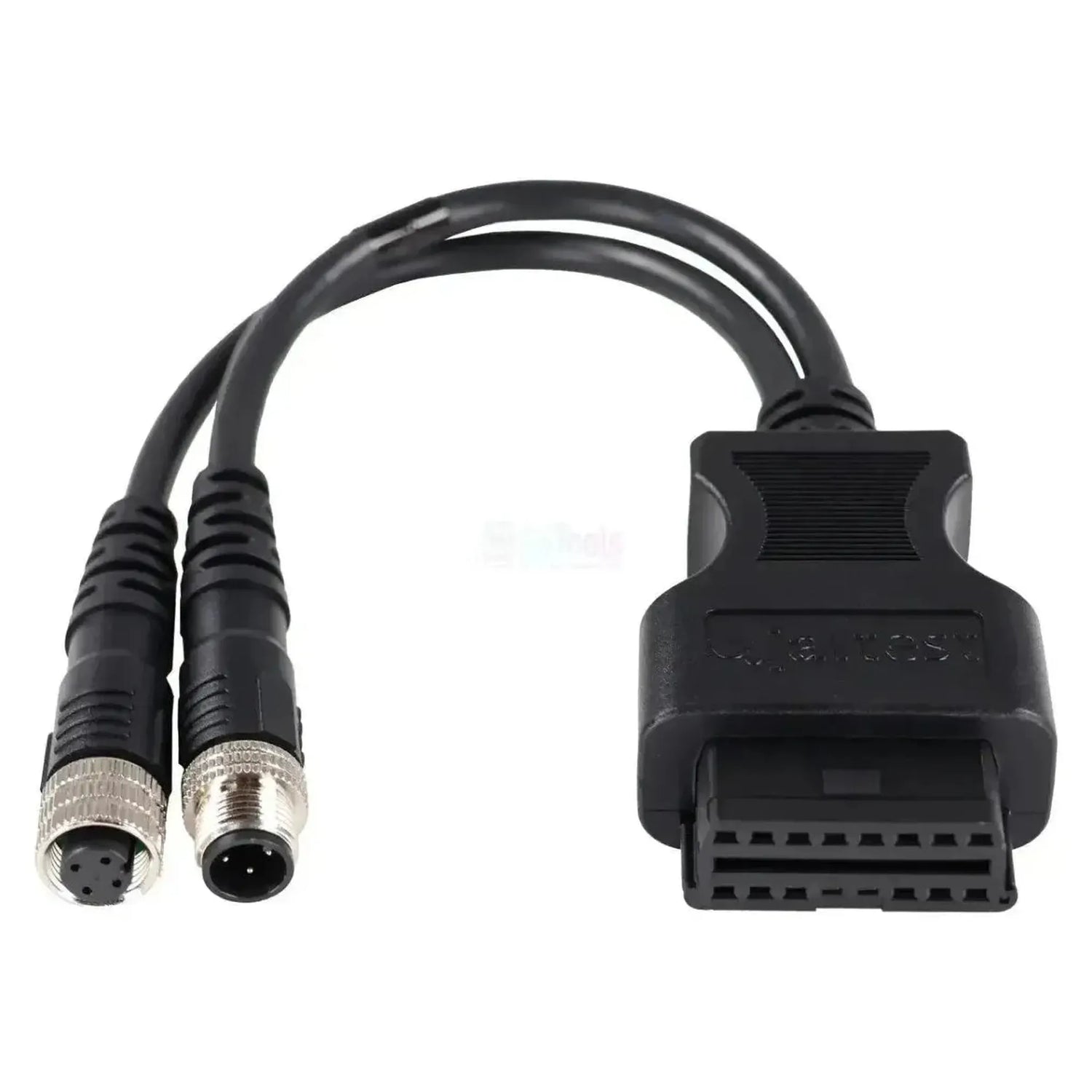

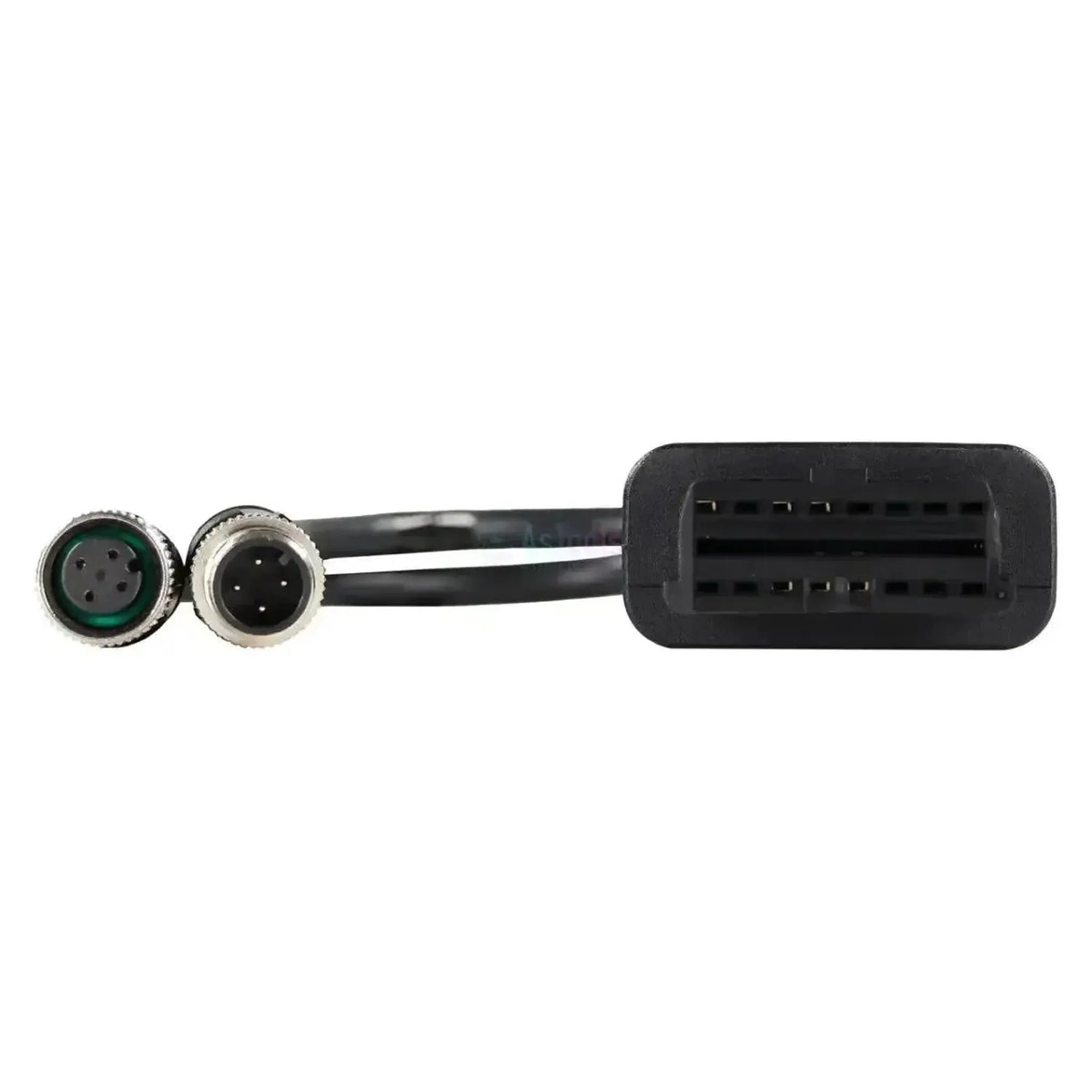

De Jaltest JDC555A is de verloopkabel voor Still-heftrucks met de dubbele 4+4-pins diagnoseaansluiting. Aan de machinezijde eindigt de kabel in twee takken van elk vier pinnen, aan de interfacezijde op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. De motorzijde en de truckzijde liggen bij Still op gescheiden aansluitingen onder de kap; deze kabel van 28 tot 30 cm brengt beide op één ingang samen.

De ene tak bedient de motorzijde. Op de diesel- en LPG-trucks zijn dat de regelingen EDC 15 VM, EDC 16 U31, EDC 17 CP20 en de nieuwere EMR4 - EDC 17 CV52/CV54, op de gasuitvoeringen de GCP. De andere tak komt uit bij de truckelektronica, met de machinecomputer MCU van de elektrische RX 60-series en de hydrauliekregeling VR. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest MHE.

PLUSPUNTEN

✔Twee takken in één kabel: Motorzijde en truckzijde in één keer aangesloten, zonder omsteken.
✔Dekt de dieselregelingen EDC 15 VM, EDC 16 U31, EDC 17 CP20 en de nieuwere EMR4 - EDC 17 CV52/CV54.
✔Op de gasuitvoeringen bereikt hij de GCP-motorregeling, op de elektrische RX 60 de machinecomputer MCU.
✔Werkt met zowel de Jaltest Link V8.1 als de Link V9, dus op beide interfacegeneraties.

AANDACHTSPUNTEN

✕De hydrauliekregeling VR geeft geen foutcodes; daar leest u alleen meetwaarden en ECU-gegevens uit.
✕Bij de oudste dieselregeling EDC 15 VM zijn geen onderhoudsgegevens beschikbaar.
✕Aanvullende acties biedt Jaltest alleen bij de EMR4-motorregelingen, niet bij de overige eenheden.
✕Alleen voor de dubbele 4+4-pins Still-aansluiting; andere heftruckmerken gebruiken een eigen stekker.

Toepassingen en functionaliteiten

Via deze dubbele verbinding benadert u met de Jaltest-software zowel de motorregeling als de truckelektronica van de heftruck. Welke systemen aanwezig zijn, hangt af van de serie en van de aandrijving: Diesel, LPG of elektrisch.

Regeleenheden die u kunt benaderen

  • EMR4 - EDC 17 CV52/CV54: Diesel, RX 70-series.
  • EDC 15 VM, EDC 16 U31: Diesel, R 70-serie.
  • EDC 17 CP20 (CJDA, CPY): Diesel, R 70-serie.
  • GCP: Motorregeling gas en LPG.
  • MCU: Machinecomputer RX 60-series.
  • VR: Hydrauliek, zonder foutcodes.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Motorregelingen en MCU.
  • Aanvullende acties: Bij de EMR4-motorregelingen.

Zo gebruikt u hem

  1. Stekkers zoeken: Zoek de twee 4-pins aansluitingen onder de kap.
  2. Aansluiten: Steek beide takken van de JDC555A in.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Contact aan: Zet het contact van de heftruck aan.
  5. Uitlezen: Kies Still en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Still-heftruck met de dubbele 4+4-pins diagnoseaansluiting onder de kap. Hieronder staan de series in de Jaltest MHE-dekking, met de aandrijving en de bouwperiode.

Still:

  • R 70-serie: Diesel- en LPG-heftruck (ca. 1996 - 2007).
  • RX 20-serie: Elektrische heftruck (ca. 2005 - 2017).
  • RX 60-serie: Elektrische heftruck (ca. 2005 - 2019).
  • RX 70-serie: Diesel- en LPG-heftruck (ca. 2009 - heden).
💡
Goed om te weten: De twee 4-pins aansluitingen zitten onder de kap van de heftruck, gescheiden voor de motorzijde en de truckzijde. Controleer dat aan de heftruck zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC555A) | Still 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Intern transport
I vilken kabelsats denna kabel också ingår. Har ni redan satsen behöver ni inte köpa kabeln separat.Del av kabelsats
MHE-kabelsats gaffeltruckar

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • MHE intern transport

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
4+4-poligt OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
30 cm
Referensnummer
JDC555A

Övriga specifikationer

Toepassing
Still diesel-, LPG- en elektrische heftrucks
Lengte
28 - 30 cm
Regeleenheden
EMR4 - EDC 17 CV52 en CV54, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA en CPY), GCP, MCU, VR
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
Onderdeel van kabelset
MHE-kabelset heftrucks (70002022)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met licentie voor Jaltest MHE
