Jaltest  |  SKU: MDC100.9

Jaltest (MDC100.9) | ETM 26-polig DB26 – 37-polig Sub-D adapterkabel | Gränssnitt

€44,95 inkl.
€37,15 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

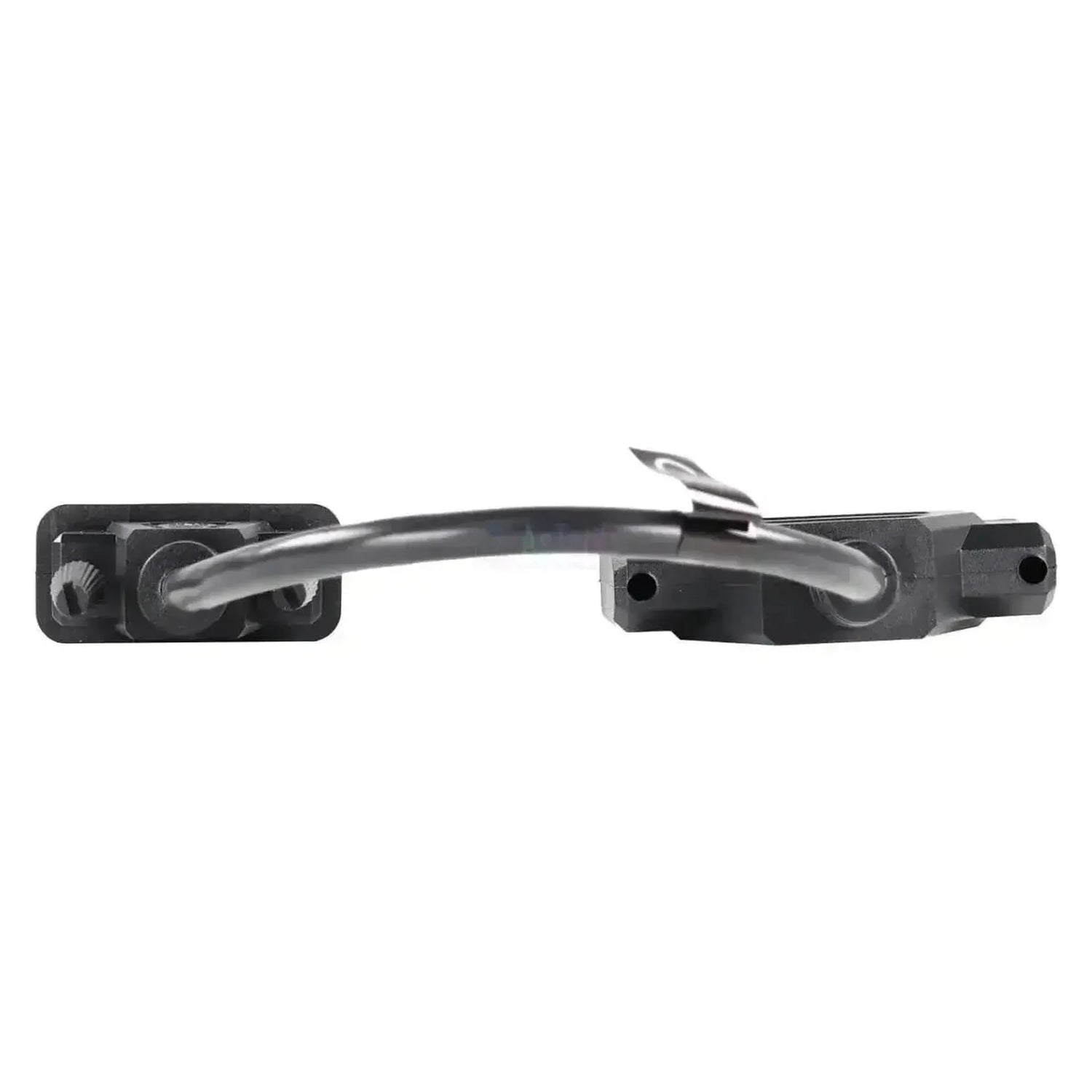

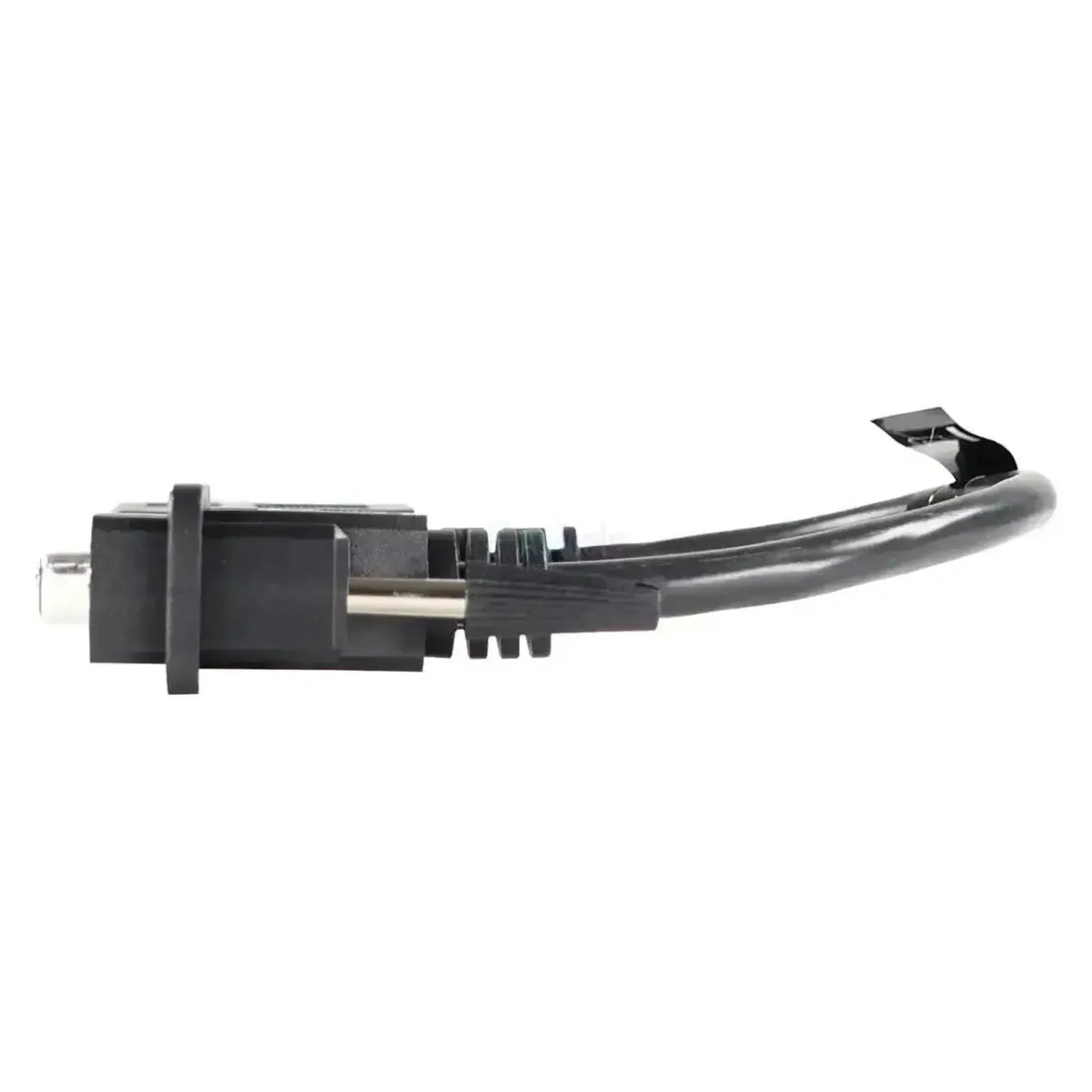

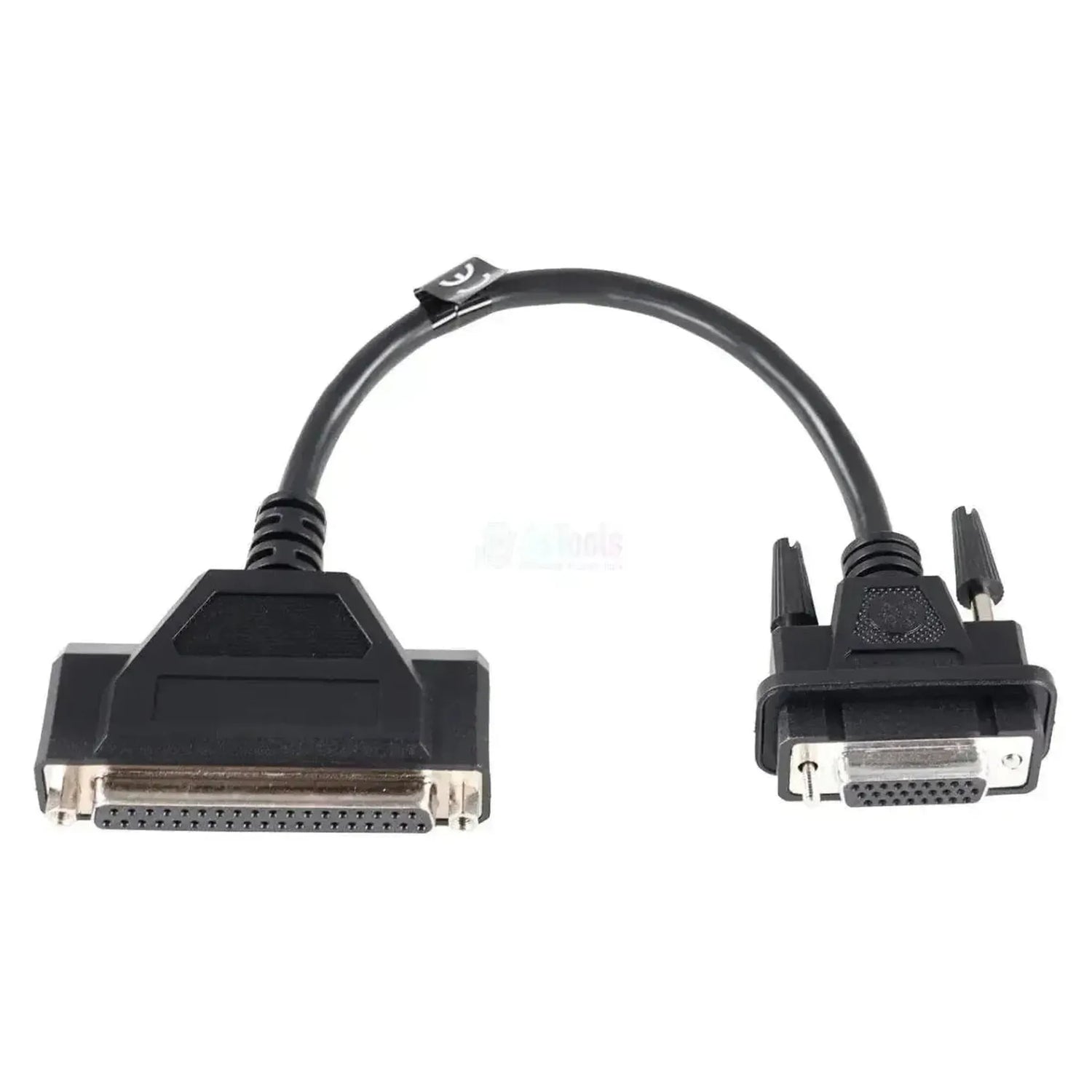

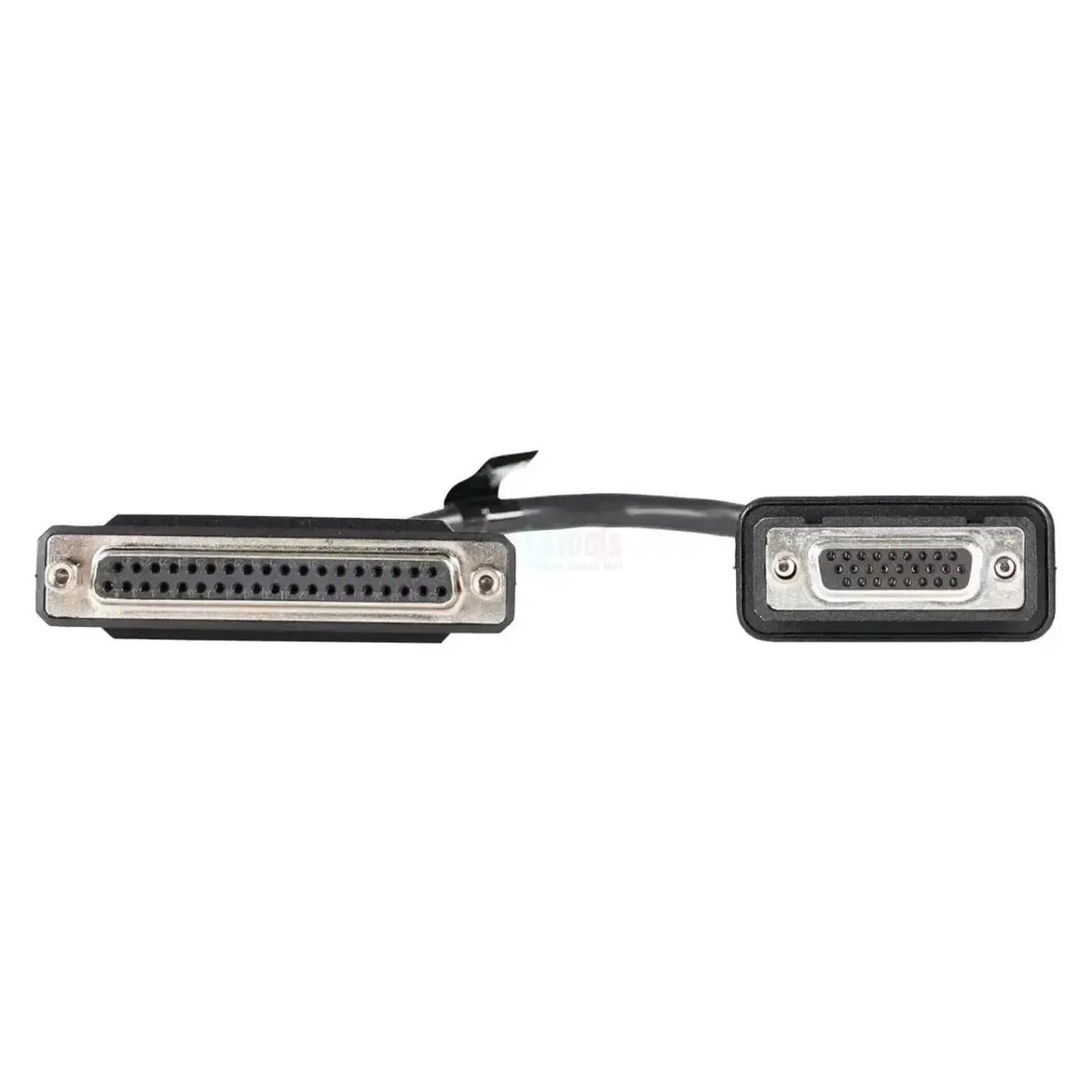

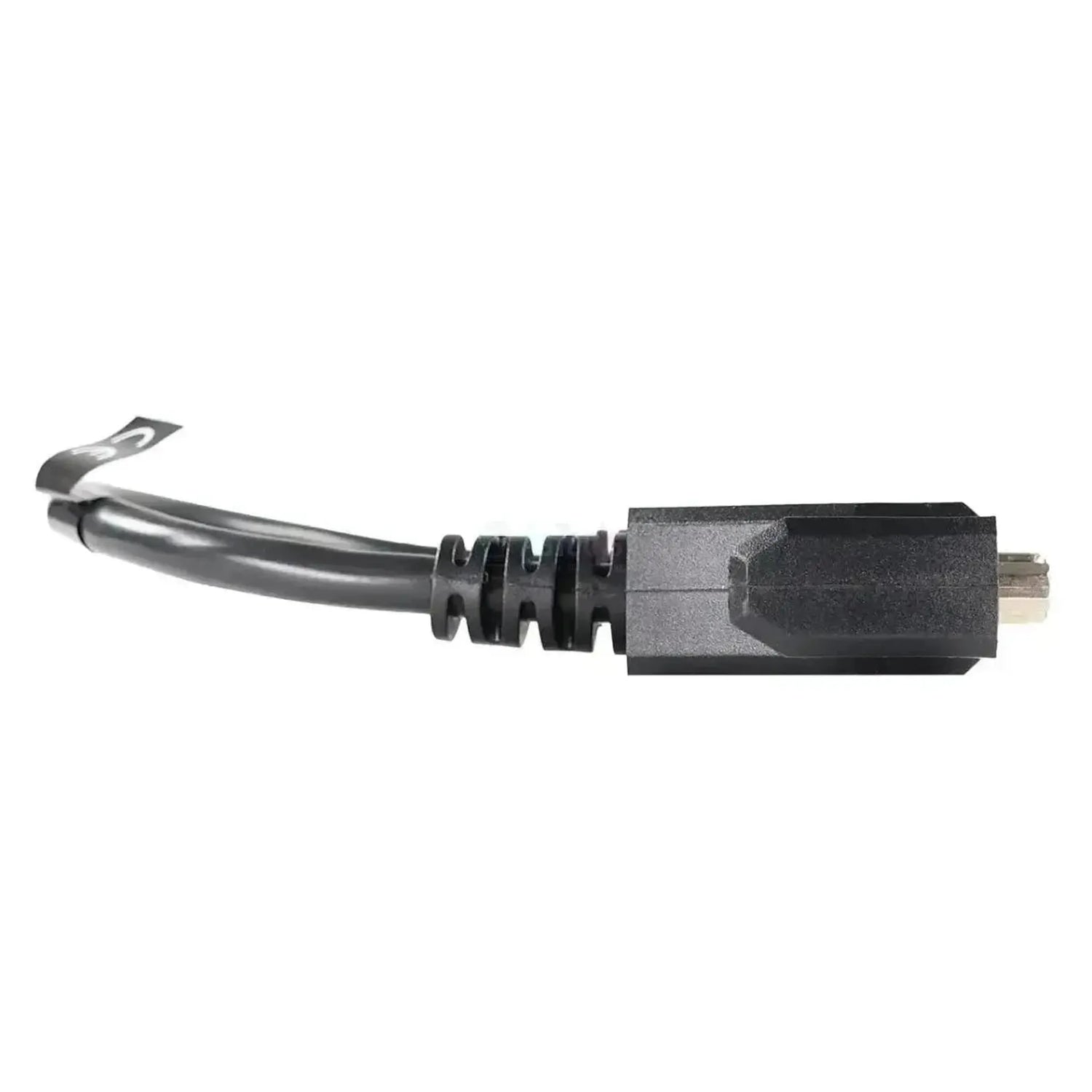

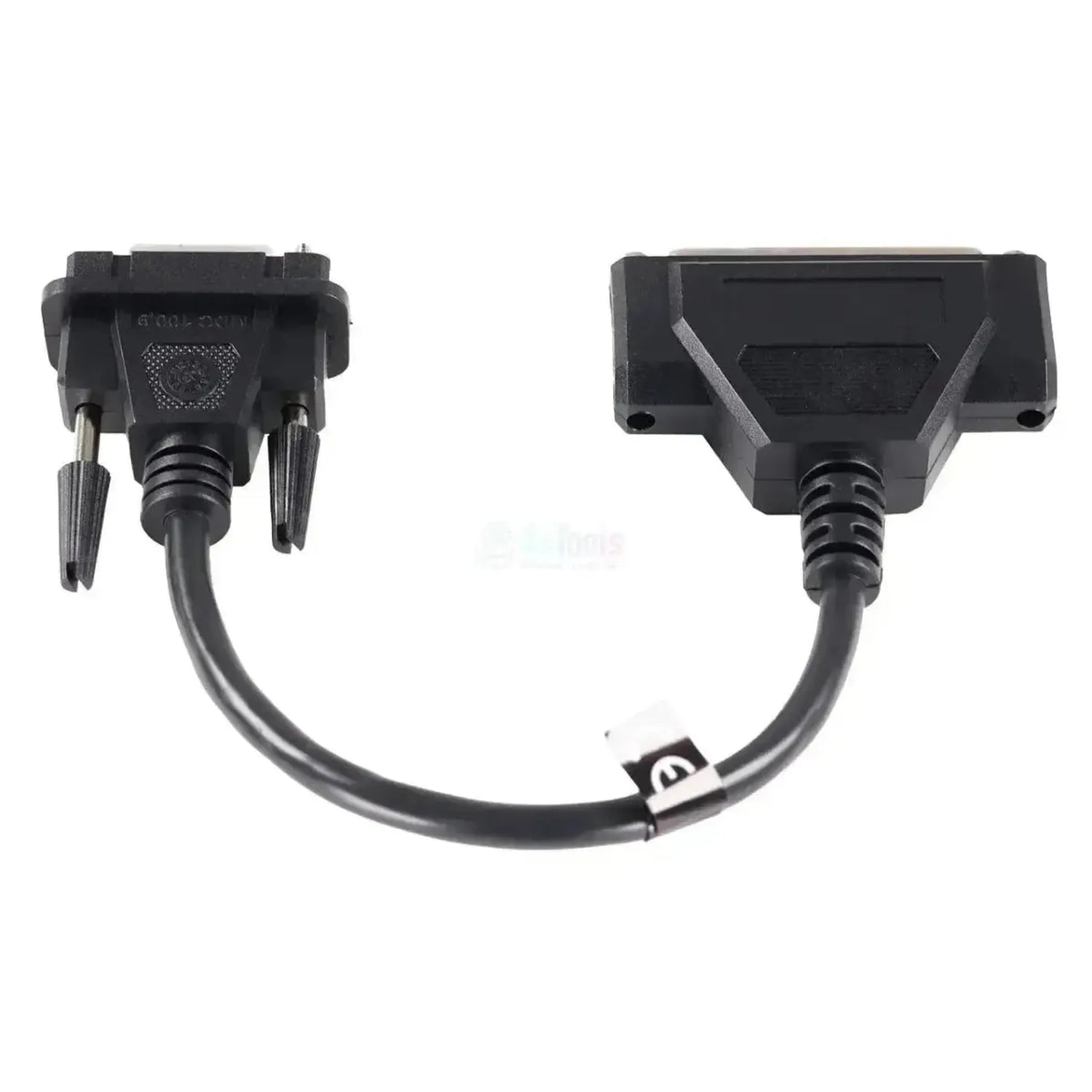

Den Jaltest MDC100.9 är adapterkabeln mellan den 26-poliga Sub-D på Jaltest Link V9 och den 37-poliga Sub-D på en tidigare version av Jaltest ETM. Det är en kort kabel på 28 till 30 cm med en smal 26-polig hona i ena änden, med kontakterna i tre rader, och en bredare 37-polig hona i andra änden, med kontakterna i två rader. Båda sidorna är honkontakter och har skruvbultar.

Du ansluter den inte till ett fordon, utan mellan gränssnittet och testmodulen. Om du har bytt från en befintlig ETM till Link V9 fortsätter testmodulen att användas med den här kabeln. Dessutom behöver du ETM:en själv, testkabeln för den del du mäter, en ETM-licens och en aktiv CV- eller Modular-programvarulicens.

PLUSPUNKTER

✔Ansluter den 26-poliga Sub-D på Link V9 till den 37-poliga Sub-D på en tidigare ETM-version.
✔Din befintliga ETM fungerar via Link V9, så att du inte behöver byta testmodulen.
✔Via den här anslutningen tar ETM över styrenhetens roll och kommunicerar direkt med komponenten.
✔Den fullständiga mätningen av en EBS-modulator och End of Line-testet förblir tillgängliga.

ATT TÄNKA PÅ

✕En adapter i ETM-uppsättningen; du behöver ETM:en och testkabeln för komponenten till den, MDC02 till och med MDC14.
✕Med ETM-gränssnittet för Link V9 (70001007) är den här kabeln onödig.
✕ETM fungerar endast med en ETM-licens och en aktiv CV- eller Modular-licens.
✕ETM är inte tillgänglig för Jaltest-handhållna enheter; du arbetar med en dator eller bärbar dator.

Användningsområden och funktioner

Den här kabeln gör att en tidigare ETM kan anslutas igen till Jaltest Link V9. Med ETM testar du därefter en del separat från resten av installationen.

Vad kabeln ansluter

  • Link-sidan: 26-polig Sub-D, tre rader.
  • ETM-sidan: 37-polig Sub-D, två rader.
  • Användning: Tidigare ETM på Link V9.

Vad du kan göra

  • Isolerad testning: ETM som styrenhet.
  • Avgränsa fel: Fungerar komponenten eller inte.
  • EBS-modulator: Fullständig mätning.
  • End of Line-test: Bekräfta att allt fungerar korrekt.

Så här använder du den

  1. Kontrollera anslutningen: Kontrollera att din ETM har en 37-polig Sub-D.
  2. Koppla Link: Skruva fast den 26-poliga sidan på Link V9.
  3. Koppla ETM: Skruva fast den 37-poliga sidan på ETM.
  4. Anslut testkabeln: Anslut MDC-testkabeln till komponenten.
  5. Testa: Starta ETM-testet i Jaltest på datorn.

Kompatibla enheter och användningsområden

Avgörande är anslutningen på din ETM. Om det finns en 37-polig Sub-D på ETM och en 26-polig Sub-D på Link, är den här kabeln kopplingen mellan dem. Nedan anges vad hela uppsättningen behöver.

Nödvändiga delar:

  • Jaltest ETM: En tidigare version, med 37-polig Sub-D.
  • Jaltest Link V9: Gränssnittet som du ansluter ETM till.
  • Testkabel: MDC02 till och med MDC14, per komponent.

Licenser:

  • ETM-licens: Utan den licensen startar inte ETM; den årliga förlängningen har referensen 29701.
  • Programvarulicens: En aktiv CV- eller Modular-licens.
💡
Bra att veta: Om din ETM har en 37-polig Sub-D och din Link har en 26-polig Sub-D behöver du den här kabeln. Gäller inte för ETM-gränssnittet för Link V9 (70001007). Kontrollera först vilken anslutning som finns på din ETM innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (MDC100.9) | ETM 26-poligt DB26 - 37-poligt Sub-D Adapterkabel | Gränssnitt

Tekniska specifikationer

Allmänt

Kabelns eller setets tillverkare. Så ser Ni att produkten passar Er Jaltest-utrustning.Märke
Jaltest (Cojali)
Vilken typ av artikel det är: testkabel för en komponent, adapter, gränssnittskabel eller komplett set.Artikeltyp
Adapterkabel
Vilken version av Jaltest Link som kabeln fungerar med. Välj den version som Ni har på verkstaden.Lämplig för Jaltest Link
  • Jaltest Link V9

Anslutningar

Kontakten som ansluter kabeln till Jaltest ETM eller Link. Den måste passa Er enhet.Anslutning på gränssnittssidan
26-polig Sub-D, hona (till Jaltest Link V9)
Kontakten som ansluts till komponenten eller modulatorn. Den avgör vilken komponent kabeln kan anslutas till.Anslutning på komponentsidan
37-polig Sub-D, hona

Licens

Vilken Jaltest-licens som krävs för att använda ETM med denna kabel. Utan rätt licens fungerar den inte.Programvarulicens som krävs
  • CV
  • Modular
Anger om kabeln redan ingår i ETM-kitet. Om inte kan den köpas separat som tillbehör.Ingår i ETM-kitet

Mått

Kabelns längd. En längre kabel ger större räckvidd fram till komponenten.Kabellängd
28 till 30 cm
Referensnummer
MDC100.9
Förnyelse av ETM-licens
29701 (Jaltest ETM, förlängning med 1 år)

Övriga specifikationer

Användningsområde
Anslutning mellan en tidigare ETM-version och Jaltest Link V9
Del av kabelset
Nej, kompletterande ETM-kabel
Ej tillgänglig för
Jaltest-handhållna enheter
Krävs för användning
Jaltest ETM med ETM-licens och en pågående CV- eller Modular-programvarulicens
