Jaltest  |  SKU: MDC05

Jaltest (MDC05) | Knorr-Bremse 4-polig EBS – 16-polig OBD2-adapterkabel | Lastbil

€103,95 inkl.
€85,91 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

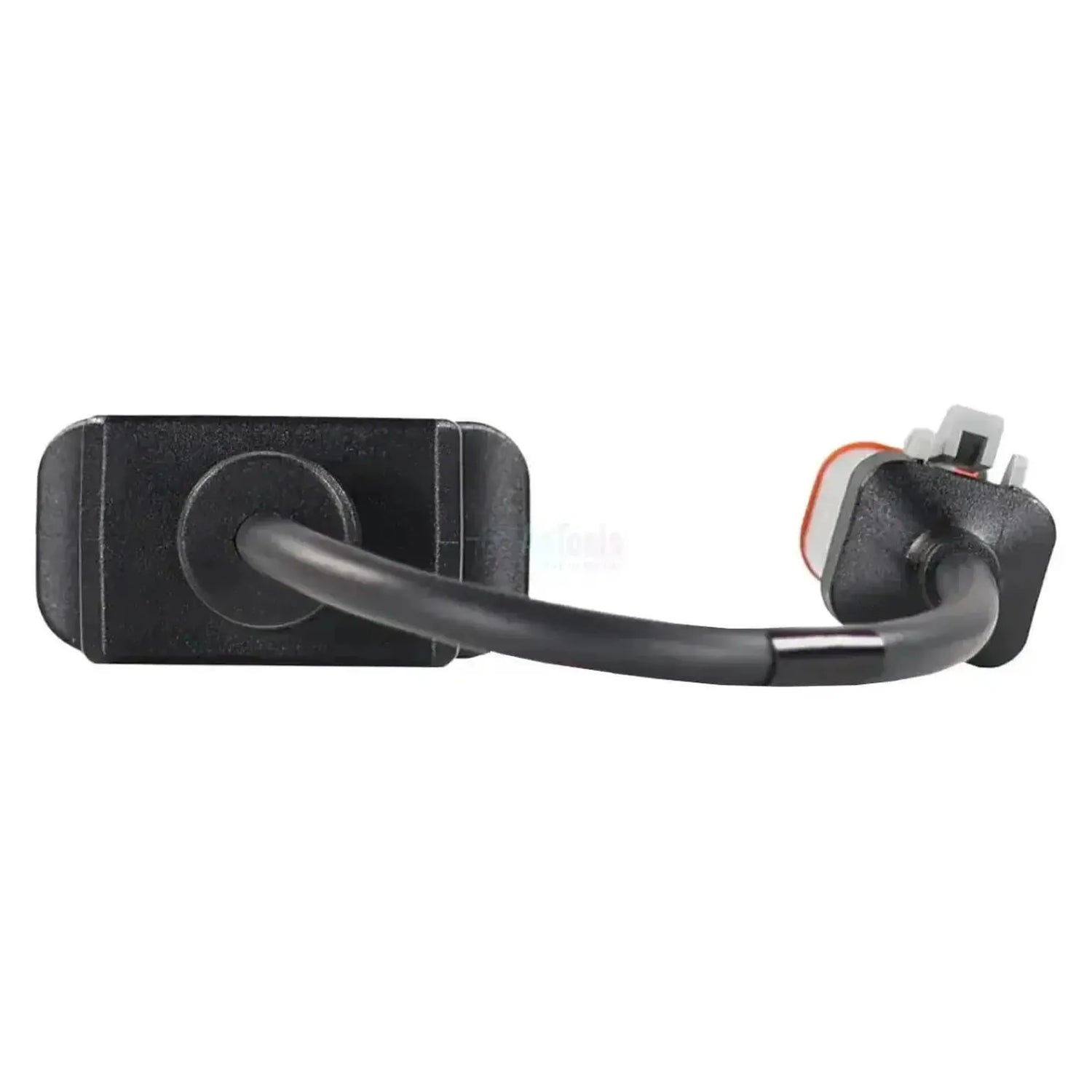

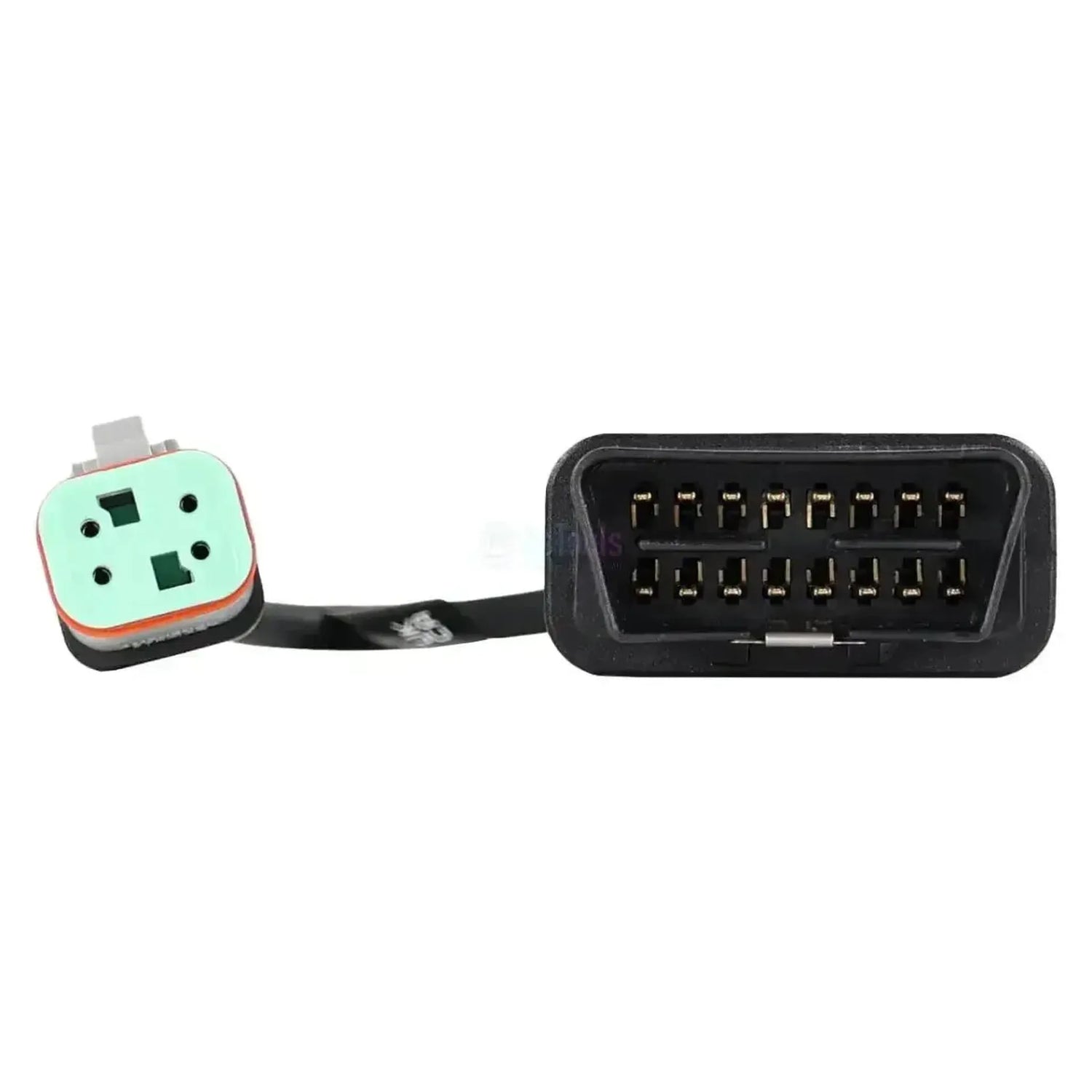

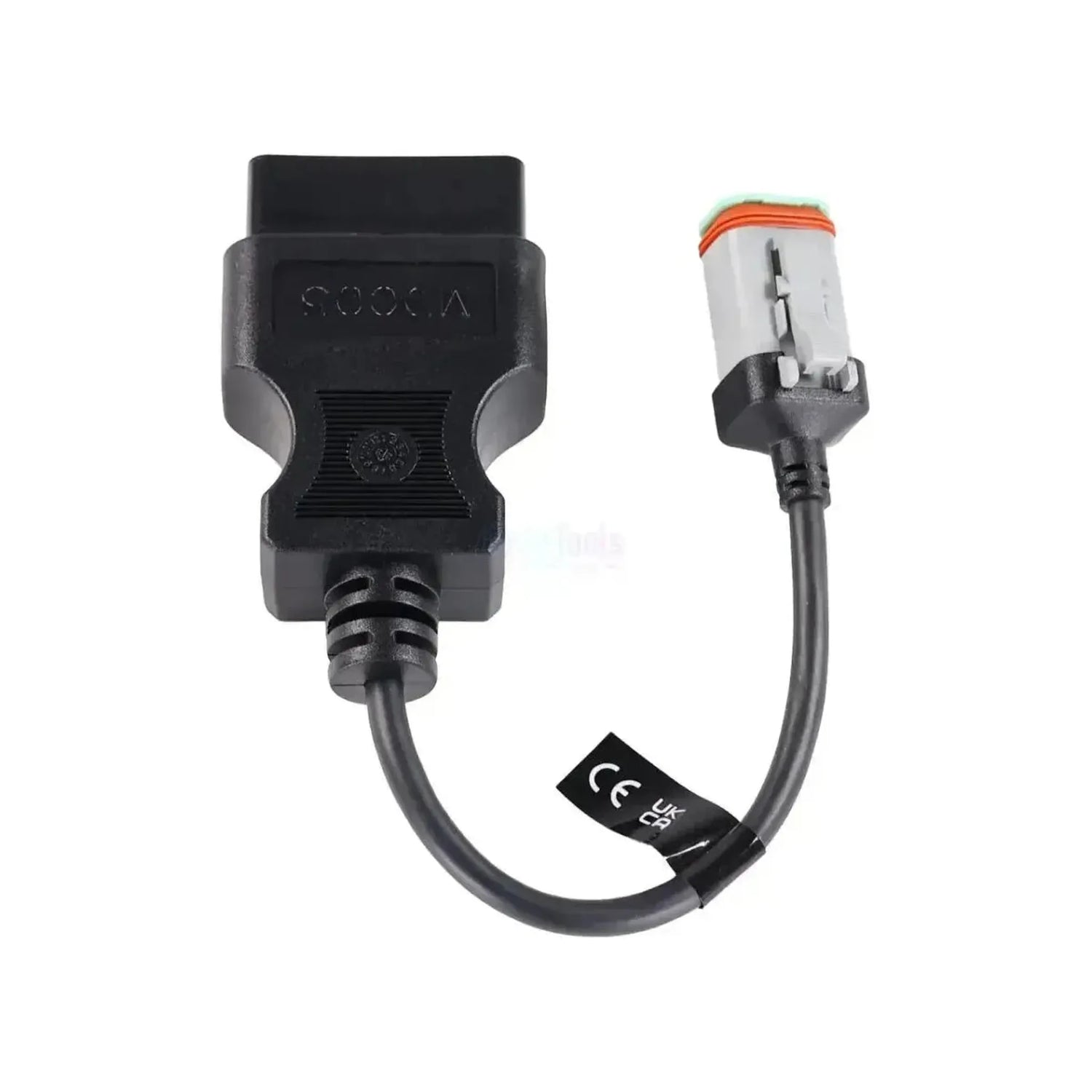

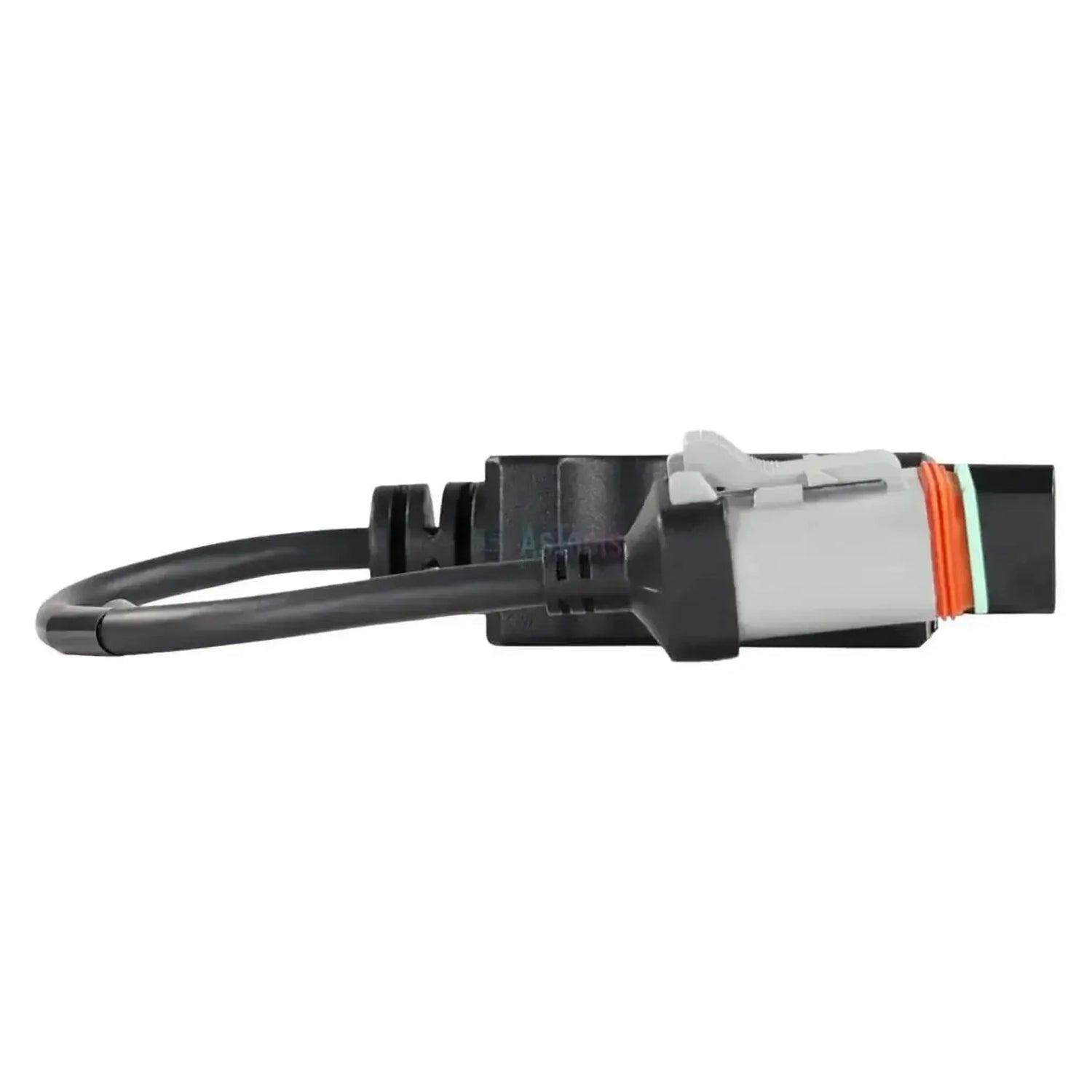

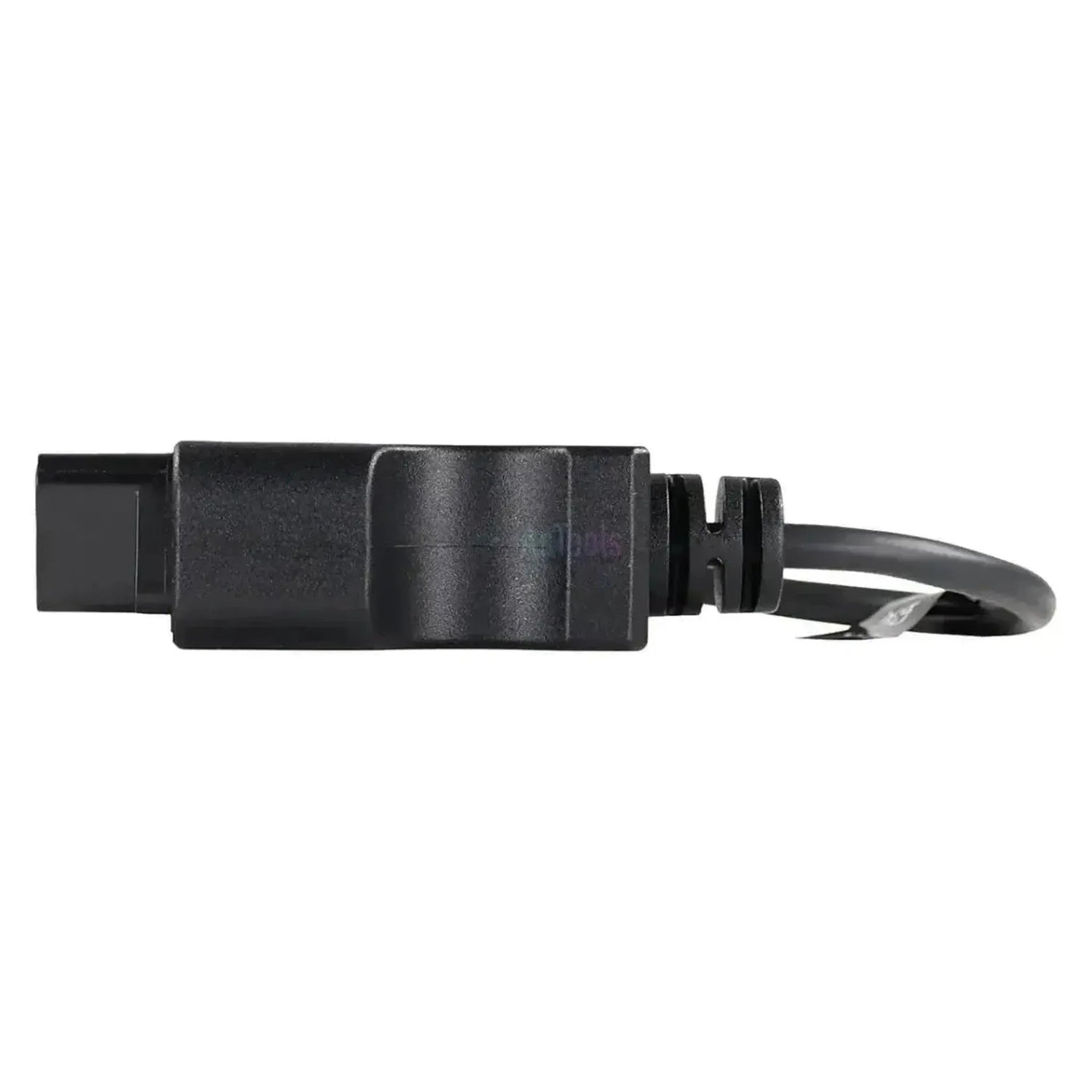

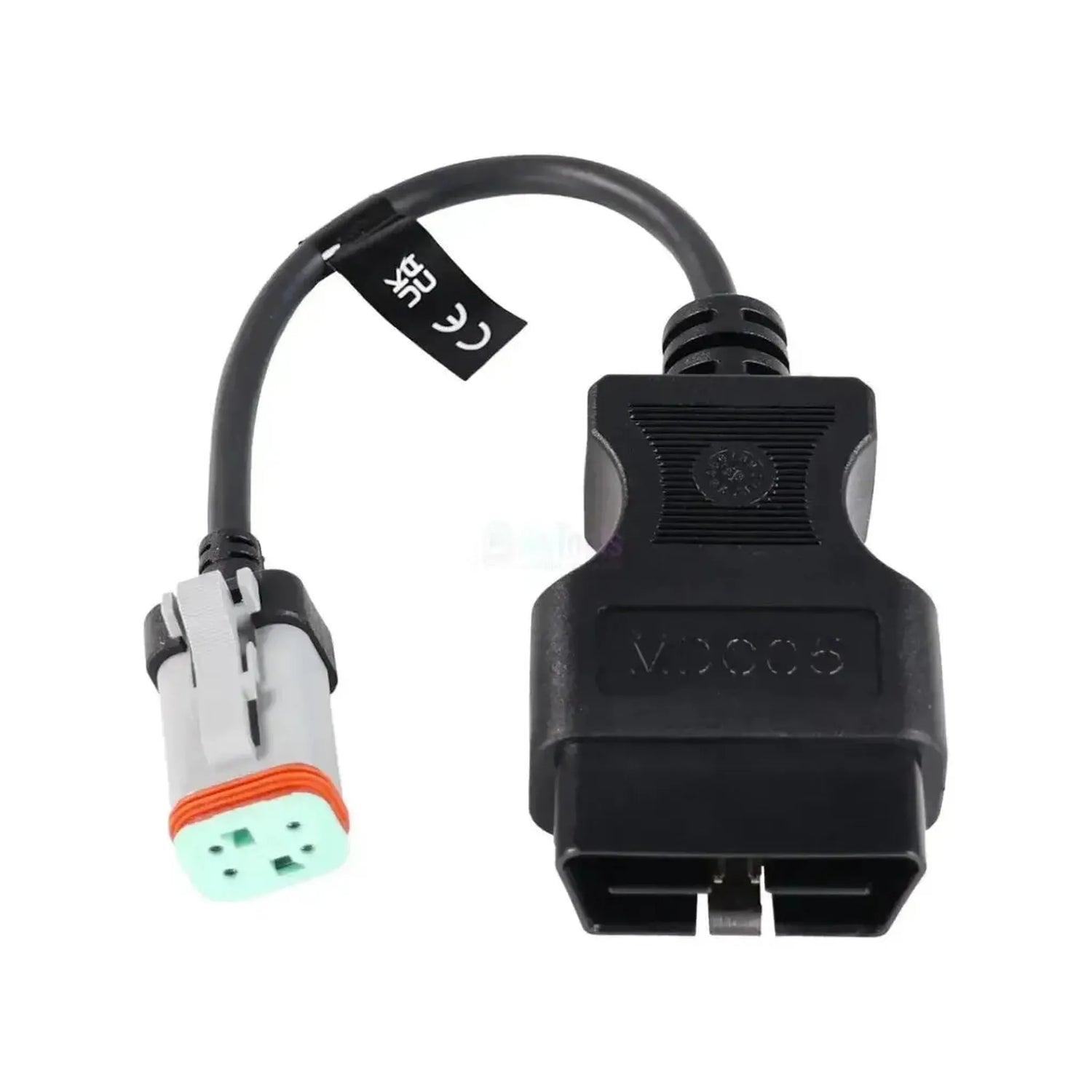

De Jaltest MDC05 is de testkabel tussen de 4-pins EBS-aansluiting van een Knorr-Bremse EBS-module, met uitzondering van MAN, en de 16-pins OBD2-aansluiting van de Jaltest ETM. Aan de modulezijde zit een 4-polige connector van het Deutsch-type met een grijze behuizing, een groene contacthouder, een oranjebruine afdichtring en een vergrendelbeugel die de stekker op zijn plaats houdt.

Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Zo stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Gemaakt voor de Knorr-Bremse EBS-modules met uitzondering van MAN, zodat u niet hoeft te improviseren met losse meetpennen.
✔De ETM neemt de rol van de regeleenheid over, waardoor u het onderdeel los van de installatie beoordeelt.
✔Voorkomt onnodig demonteren. Blijkt de modulator te werken, dan hoeft hij er niet af.
✔Maakt de volledige doormeting van de modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕De MDC04 is dezelfde kabel met een grijze contacthouder en codering A en voor EBS in MAN gelden de MDC02 en MDC03; een verkeerd gekozen kabel past fysiek niet op de module.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de modulator, niet op de diagnoseaansluiting van het voertuig.

Onderdelen die u kunt testen

  • EBS-module: Knorr-Bremse, behalve MAN.
  • Aansluiting: Deutsch 4-polig, groene houder.

Wat u kunt doen

  • Geïsoleerd testen: Zonder de regeleenheid.
  • Defect vaststellen: Of de storing elders zit.
  • Doormeten: De modulator in zijn geheel.
  • End of Line-test: Bevestigen dat hij goed werkt.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de pc of laptop.
  2. ETM koppelen: Sluit de OBD2-kant aan op de ETM.
  3. Connector vrijmaken: Neem de voertuigstekker van de modulator los.
  4. Aansluiten: Steek de kabel op de modulator.
  5. Testen: Start de doormeting of de End of Line-test.

Compatibele onderdelen en toepassingen

Bepalend is de kleur van de contacthouder, niet alleen het voertuigmerk. De MDC05 past op EBS-modules van Knorr-Bremse buiten MAN met een groene contacthouder.

Knorr-Bremse buiten MAN:

  • EBS-module: Deutsch-connector met groene contacthouder.

Andere aansluitingen:

  • MDC04: Zelfde kabel, grijze contacthouder met codering A.
  • MDC02 en MDC03: EBS-modules van Knorr-Bremse in MAN.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡
Goed om te weten: Kijk naar de contacthouder in de Deutsch-connector op de module. Is die groen, dan is de MDC05 de juiste kabel; is hij grijs met codering A, dan heeft u de MDC04 nodig.

Verpakkingsinhoud

  • 1x Jaltest (MDC05) | Knorr-Bremse 4-pins EBS – 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Tekniska specifikationer

Allmänt

Kabelns eller setets tillverkare. Så ser Ni att produkten passar Er Jaltest-utrustning.Märke
Jaltest (Cojali)
Vilken typ av artikel det är: testkabel för en komponent, adapter, gränssnittskabel eller komplett set.Artikeltyp
Testkabel
Vilken version av Jaltest Link som kabeln fungerar med. Välj den version som Ni har på verkstaden.Lämplig för Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Anslutningar

Kontakten som ansluter kabeln till Jaltest ETM eller Link. Den måste passa Er enhet.Anslutning på gränssnittssidan
16-pins OBD2

Testfunktioner

ETM övertar styrenhetens roll. Så ser Ni om komponenten själv är defekt eller om felet finns på annat håll.Testa komponent frånkopplad fordon
En slutkontroll som bekräftar att komponenten fungerar korrekt, till exempel efter en reparation.End of Line-test (EOL)

Licens

Vilken Jaltest-licens som krävs för att använda ETM med denna kabel. Utan rätt licens fungerar den inte.Programvarulicens som krävs
  • CV
  • Modular
Anger om kabeln redan ingår i ETM-kitet. Om inte kan den köpas separat som tillbehör.Ingår i ETM-kitet

Mått

Kabelns längd. En längre kabel ger större räckvidd fram till komponenten.Kabellängd
24 till 26 cm
Referensnummer
MDC05
Förnyelse av ETM-licens
29701 (Jaltest ETM, förlängning med 1 år)
Jaltest-modul
Jaltest ETM, vid sidan av Jaltest CV eller Modular

Övriga specifikationer

Toepassing
Knorr-Bremse EBS-modules met uitzondering van MAN
Aansluiting machinezijde
4-polige Deutsch-connector met groene contacthouder
Regeleenheden
Geen; de ETM neemt de rol van de regeleenheid over
Segment
Bedrijfsvoertuig
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
