Upptäck liknande produkter: Fordon OBD-förlängningskablar och adaptrar, Jaltest, Jaltest ETM, Jaltest förlängningskablar och adaptrar
Jaltest  |  SKU: MDC13

Jaltest (MDC13) | ETM Multipins-adapterkabel (hastighetsensor) | Näringsfordon

€68,95 inkl.
€56,98 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

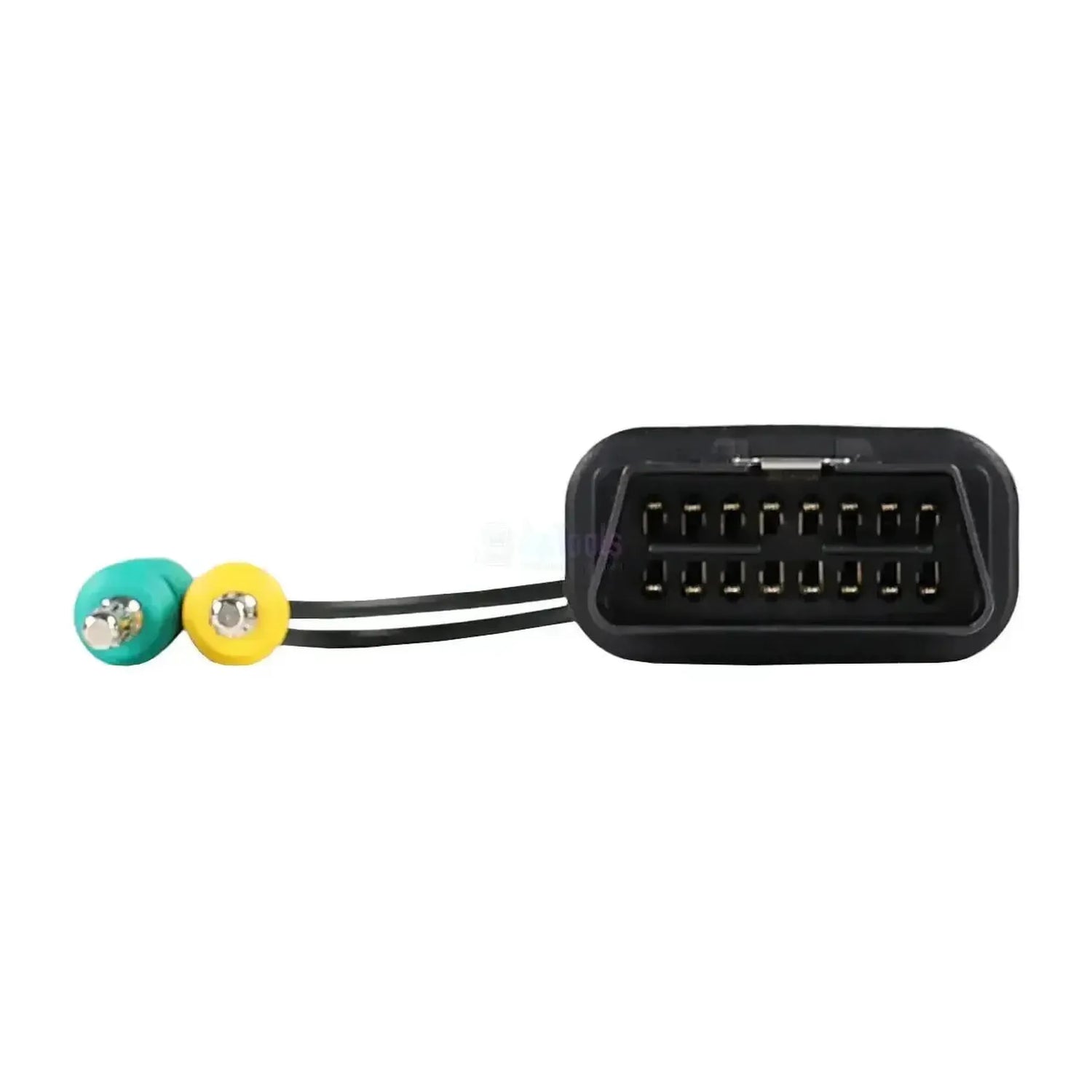

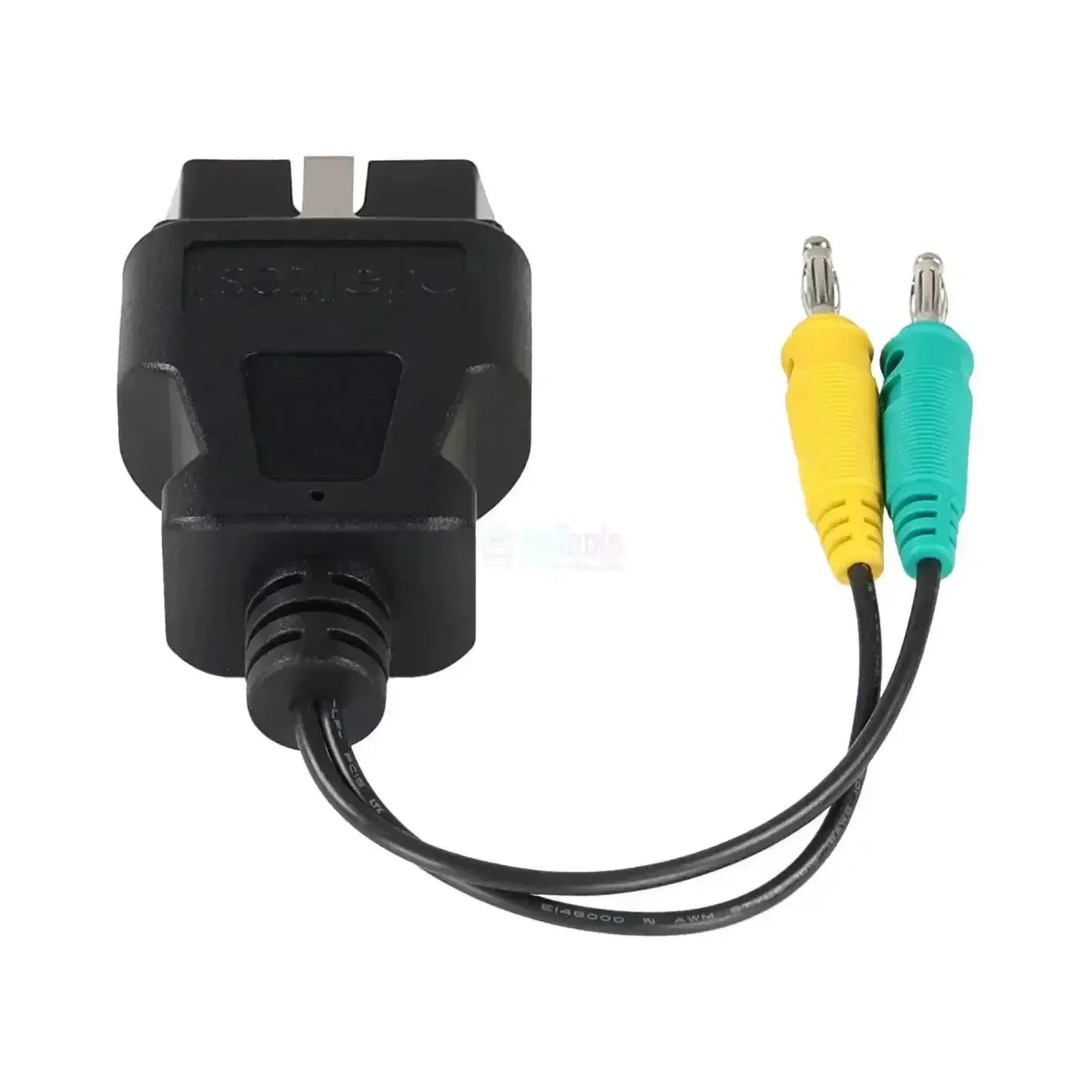

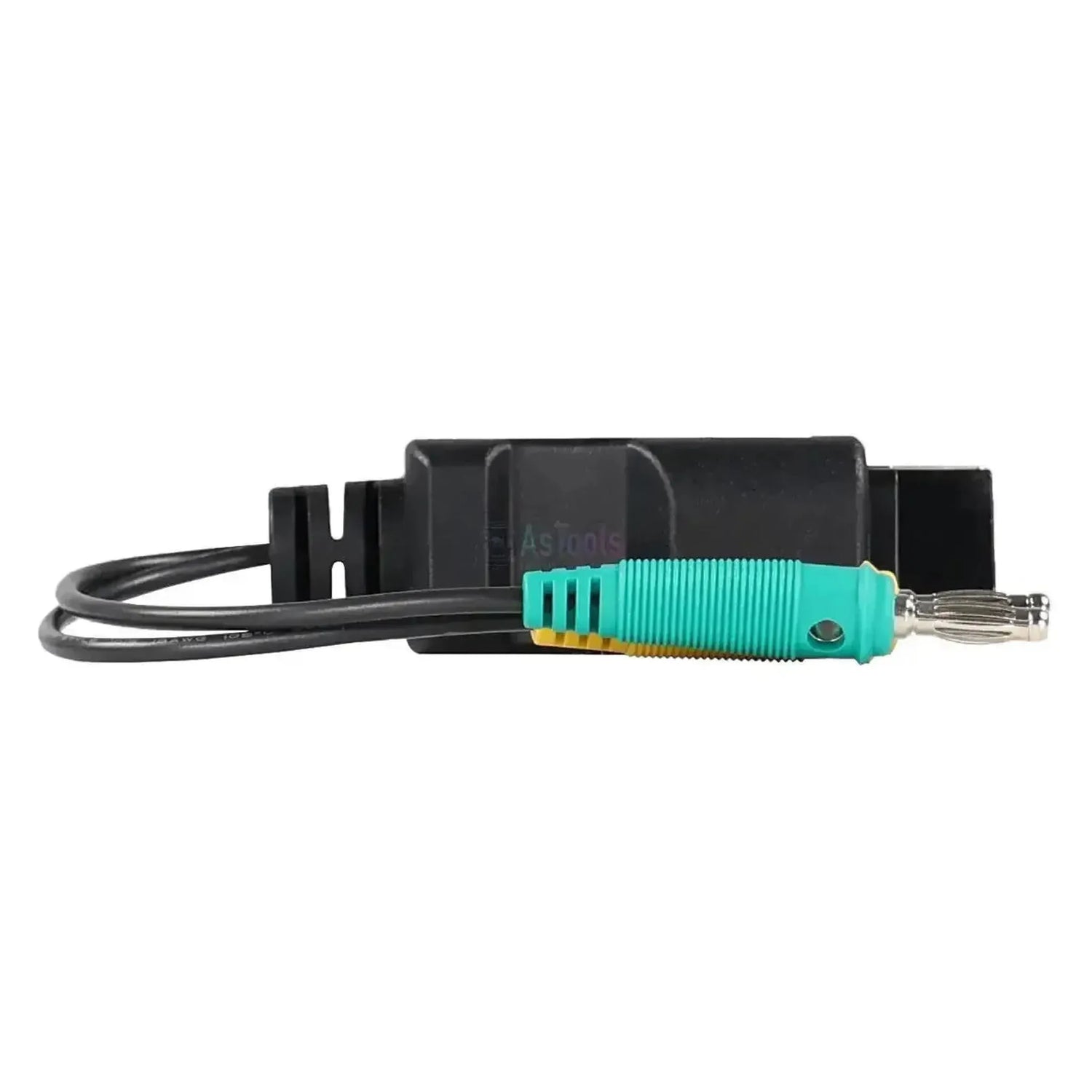

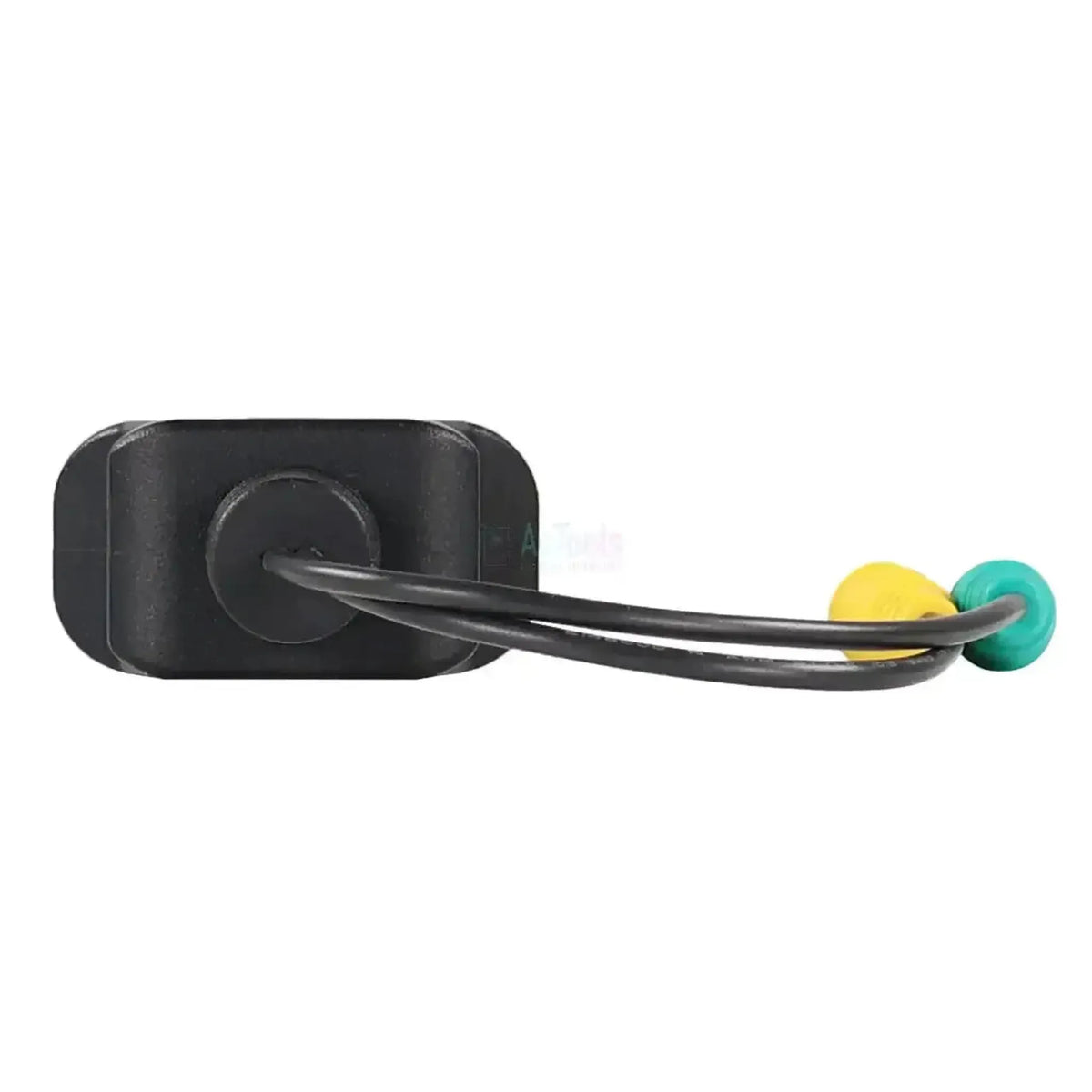

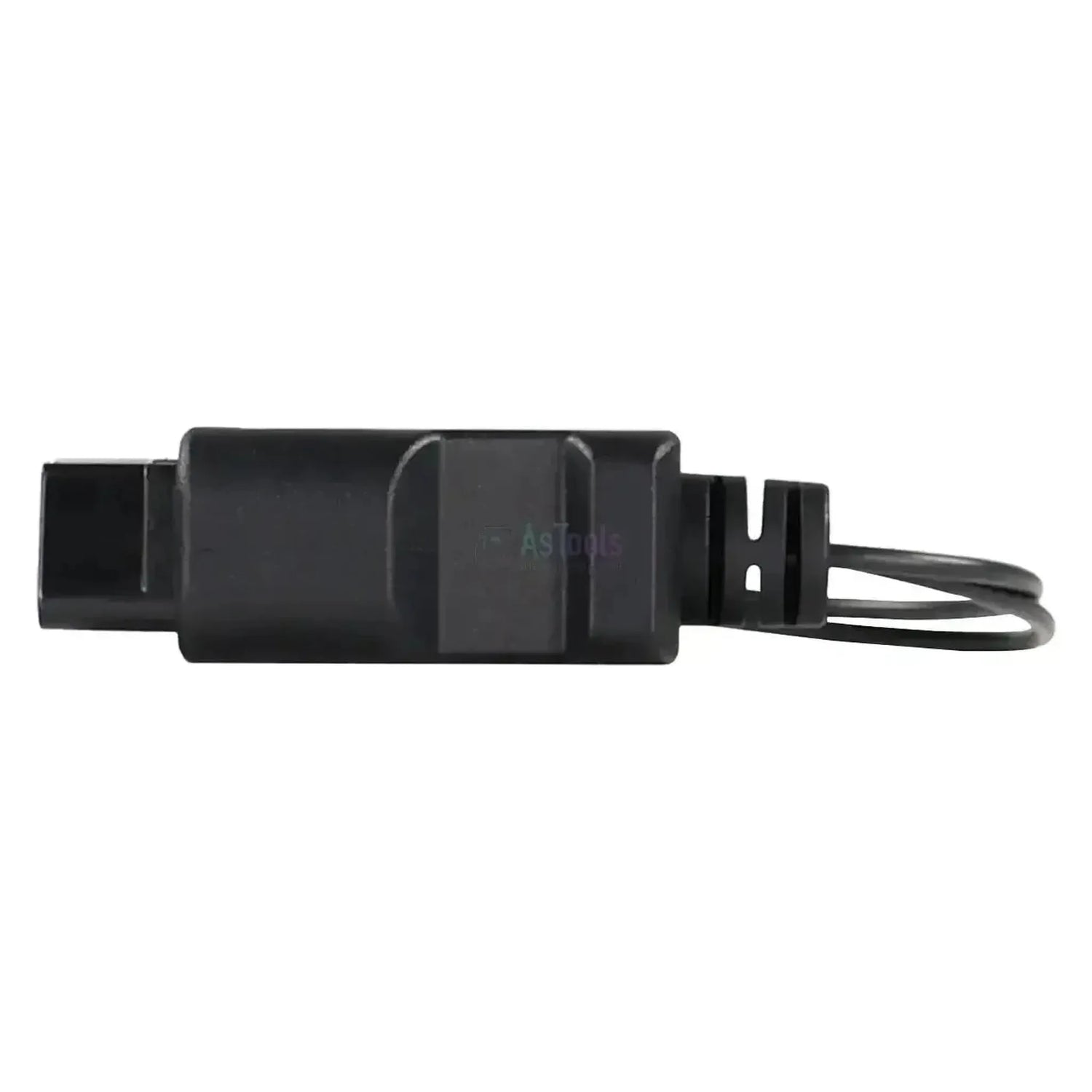

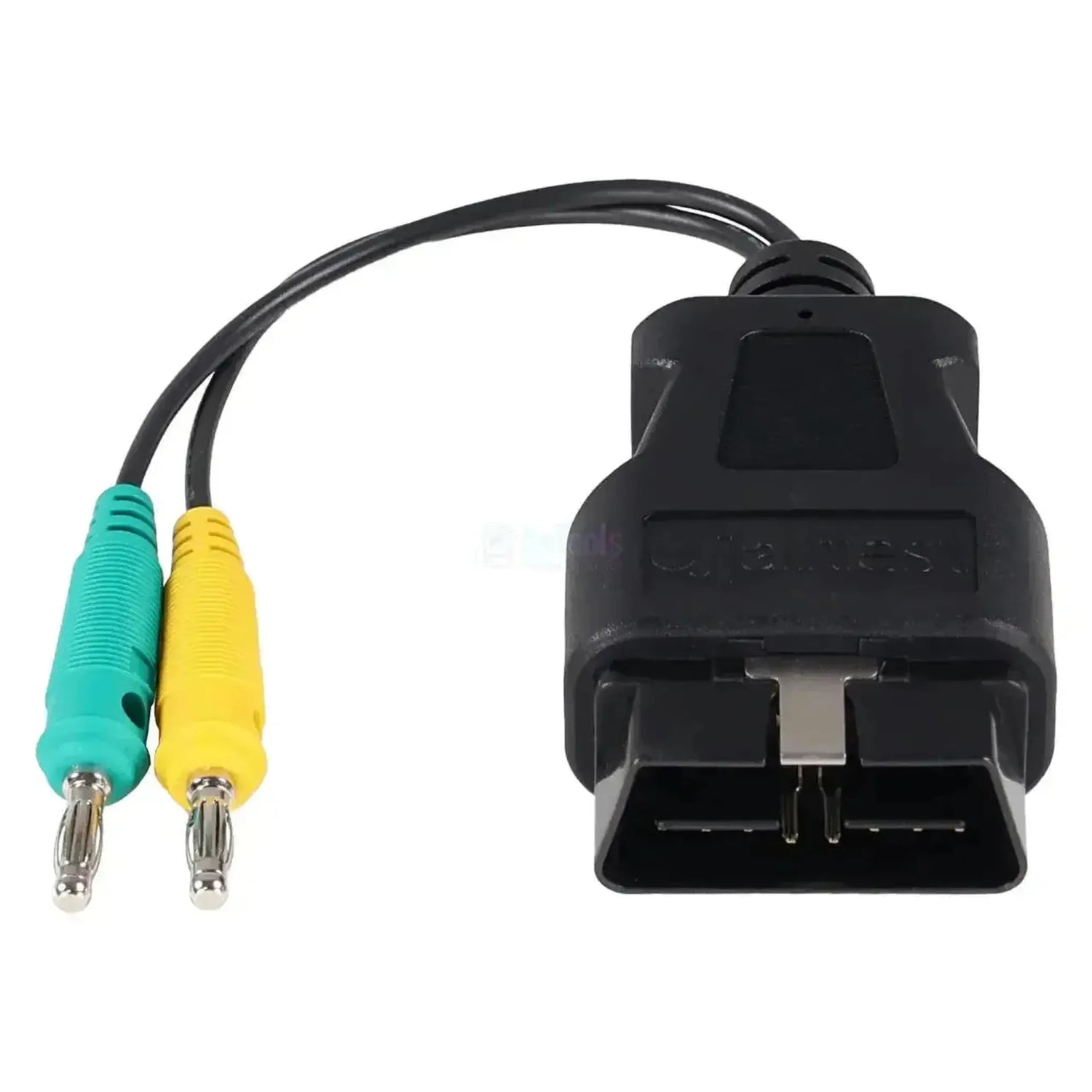

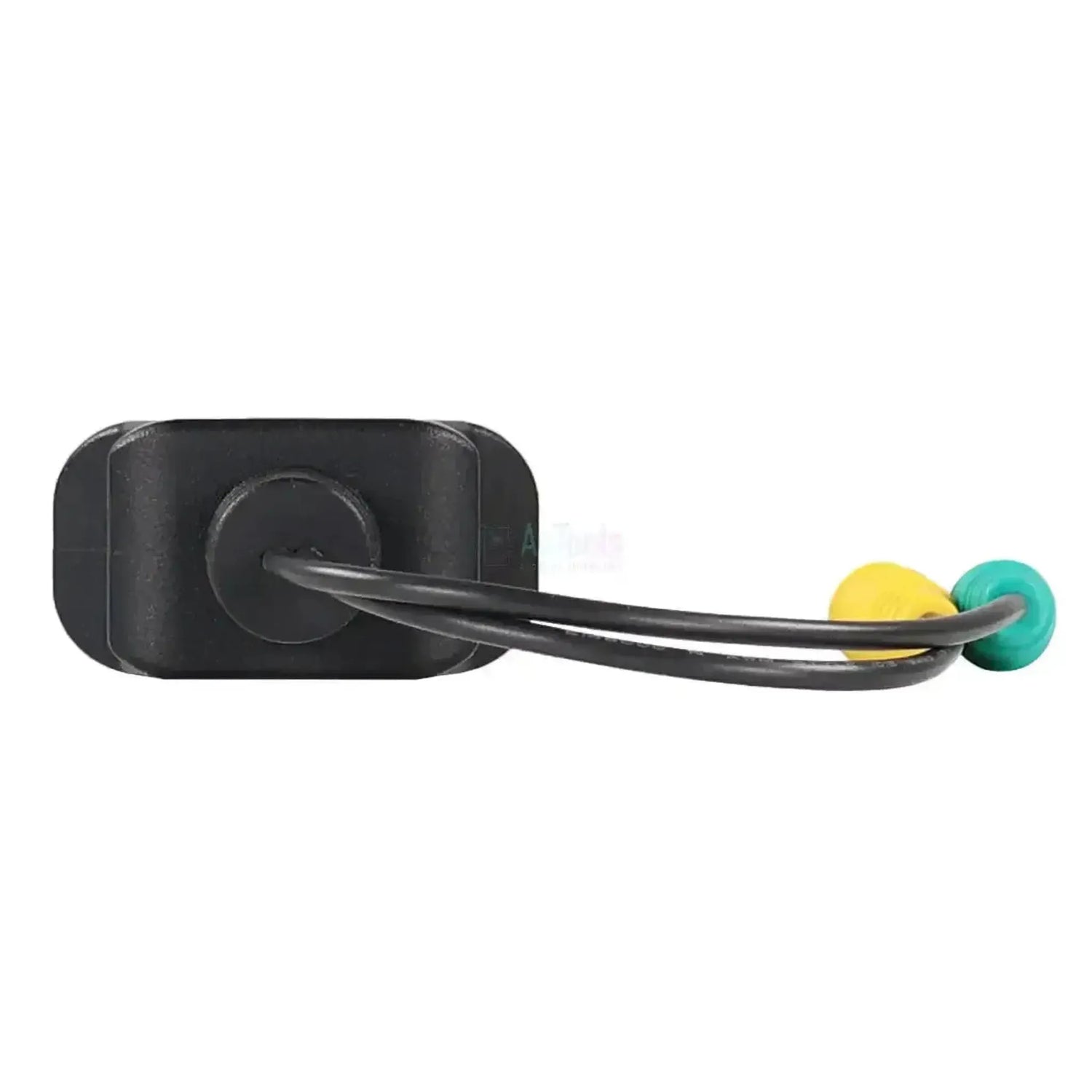

De Jaltest MDC13 is de ETM-multipinkabel voor snelheidssensoren. Aan de ene kant zit een 16-pins OBD2-stekker in een zwarte behuizing met het opschrift MDC13; die gaat naar de Jaltest ETM. Aan de andere kant lopen twee strengen naar twee losse meetpennen van het banaanstekkertype, één groene en één gele.

Met die pennen prikt u rechtstreeks op de aansluiting van de sensor. Er zit geen vaste tegenstekker aan; dat is wat multipin hier betekent. Zo meet u snelheidssensoren van bedrijfsvoertuigen door met de ETM, los van de regeleenheid. De kabel werkt alleen samen met de ETM op een Jaltest Link, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Gericht op snelheidssensoren, zodat u het onderdeel rechtstreeks met de testmodule doormeet.
✔Met de groene en gele meetpen meet u ook op een sensoraansluiting waar geen vaste tegenstekker voor is.
✔De ETM neemt de meting over, waardoor u de sensor los van de rest van de installatie beoordeelt.
✔Sluit aan op de Jaltest Link via de ETM-interface voor V9 (70001007), of via de adapterkabel MDC100.9 bij een eerdere ETM-uitvoering.

AANDACHTSPUNTEN

✕De MDC14 is dezelfde uitvoering met drie meetpennen voor de remblokslijtagesensor; tel dus de pennen. EBS-modulatoren bereikt u met deze kabel niet, daarvoor zijn de MDC02 t/m MDC09.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; zodra die softwarelicentie verloopt, werkt de ETM niet meer totdat er is verlengd.
✕De ETM werkt niet op de Jaltest-handhelds.
✕De kabel werkt niet zelfstandig: Zonder de Jaltest ETM en een Jaltest Link kunt u er niets mee meten.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met de snelheidssensor, zonder tussenkomst van de regeleenheid. Met de losse meetpennen komt u ook binnen op een sensoraansluiting zonder passende tegenstekker.

Waar u deze kabel voor gebruikt

  • Snelheidssensoren: Doormeten op bedrijfsvoertuigen.
  • Losse meetpennen: Groen en geel, zelf plaatsen.
  • Zonder tegenstekker: Direct op de contacten prikken.
  • Altijd met de ETM: Op een Jaltest Link.

Wat u kunt doen

  • Los testen: ETM vervangt de regeleenheid.
  • Defect vaststellen: Sensor of bedrading.
  • End of Line-test: Bevestigen dat hij werkt.
  • Eerst meten: Niet onnodig vervangen.

Zo gebruikt u hem

  1. Software starten: Open Jaltest met de ETM op de pc.
  2. Sensor vrijmaken: Ontkoppel de stekker van de snelheidssensor.
  3. Pennen plaatsen: Zet de groene en gele pen op de contacten.
  4. ETM koppelen: Steek de OBD2-kant in de ETM.
  5. Testen: Kies de sensortest in de ETM.

Compatibele toestellen en toepassingen

Bepalend is het onderdeel en het aantal pennen. De MDC13 heeft twee meetpennen en is bedoeld voor snelheidssensoren. Hij werkt met de Jaltest ETM op een Jaltest Link V8.1 of V9. Hieronder staat welke ETM-kabel bij welk onderdeel hoort.

Kabels voor de Jaltest ETM:

  • MDC02 t/m MDC09: EBS-modulatoren van Knorr-Bremse en Wabco.
  • MDC12 en MDC13: Snelheidssensoren.
  • MDC10, MDC11 en MDC14: Remblokslijtagesensoren.
  • MDC100.9: Adapterkabel voor een eerdere ETM-uitvoering.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule voor componenten. Voor de Jaltest Link V9 is dat de ETM-interface 70001007; bij een eerdere ETM-uitvoering via de adapterkabel MDC100.9.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Pc of laptop: De ETM werkt niet op de Jaltest-handhelds.
💡
Goed om te weten: Tel de pennen: De MDC13 heeft er twee, groen en geel, voor de snelheidssensor. De MDC14 heeft er drie, blauw, zwart en rood, voor de remblokslijtagesensor. Let ook op de licentie: Hardware en software van de ETM lopen gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die licentie nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Zodra de Jaltest-licentie verloopt, werkt de ETM niet meer totdat er is verlengd. Controleer daarom eerst tot wanneer uw licentie loopt voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (MDC13) | ETM Multipins Verloopkabel (Snelheidsensor) | Bedrijfsvoertuig

Tekniska specifikationer

Allmänt

Kabelns eller setets tillverkare. Så ser Ni att produkten passar Er Jaltest-utrustning.Märke
Jaltest (Cojali)
Vilken typ av artikel det är: testkabel för en komponent, adapter, gränssnittskabel eller komplett set.Artikeltyp
Testkabel
Vilken version av Jaltest Link som kabeln fungerar med. Välj den version som Ni har på verkstaden.Lämplig för Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Anslutningar

Kontakten som ansluter kabeln till Jaltest ETM eller Link. Den måste passa Er enhet.Anslutning på gränssnittssidan
16-pins OBD2

Testfunktioner

En slutkontroll som bekräftar att komponenten fungerar korrekt, till exempel efter en reparation.End of Line-test (EOL)

Licens

Vilken Jaltest-licens som krävs för att använda ETM med denna kabel. Utan rätt licens fungerar den inte.Programvarulicens som krävs
  • CV
  • Modular
Anger om kabeln redan ingår i ETM-kitet. Om inte kan den köpas separat som tillbehör.Ingår i ETM-kitet

Mått

Kabelns längd. En längre kabel ger större räckvidd fram till komponenten.Kabellängd
24,5 till 25,5 cm
Referensnummer
MDC13

Övriga specifikationer

Toepassing
Snelheidssensoren doormeten met de Jaltest ETM
Aansluiting machinezijde
Twee losse meetpennen van het banaanstekkertype, één groene en één gele
Aansluiting interfacezijde
16-pins OBD2-stekker in een zwarte behuizing met het opschrift MDC13
Tegenhanger
MDC14, drie meetpennen, voor remblokslijtagesensoren
Segment
Bedrijfsvoertuig
Onderdeel van kabelset
Multipin-kit voor de ETM (JTP98)
Nodig om te gebruiken
Jaltest ETM, Jaltest Link, ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet ondersteund
Jaltest-handhelds
Jaarlijkse verlenging ETM
29701
