Jaltest  |  SKU: MDC02

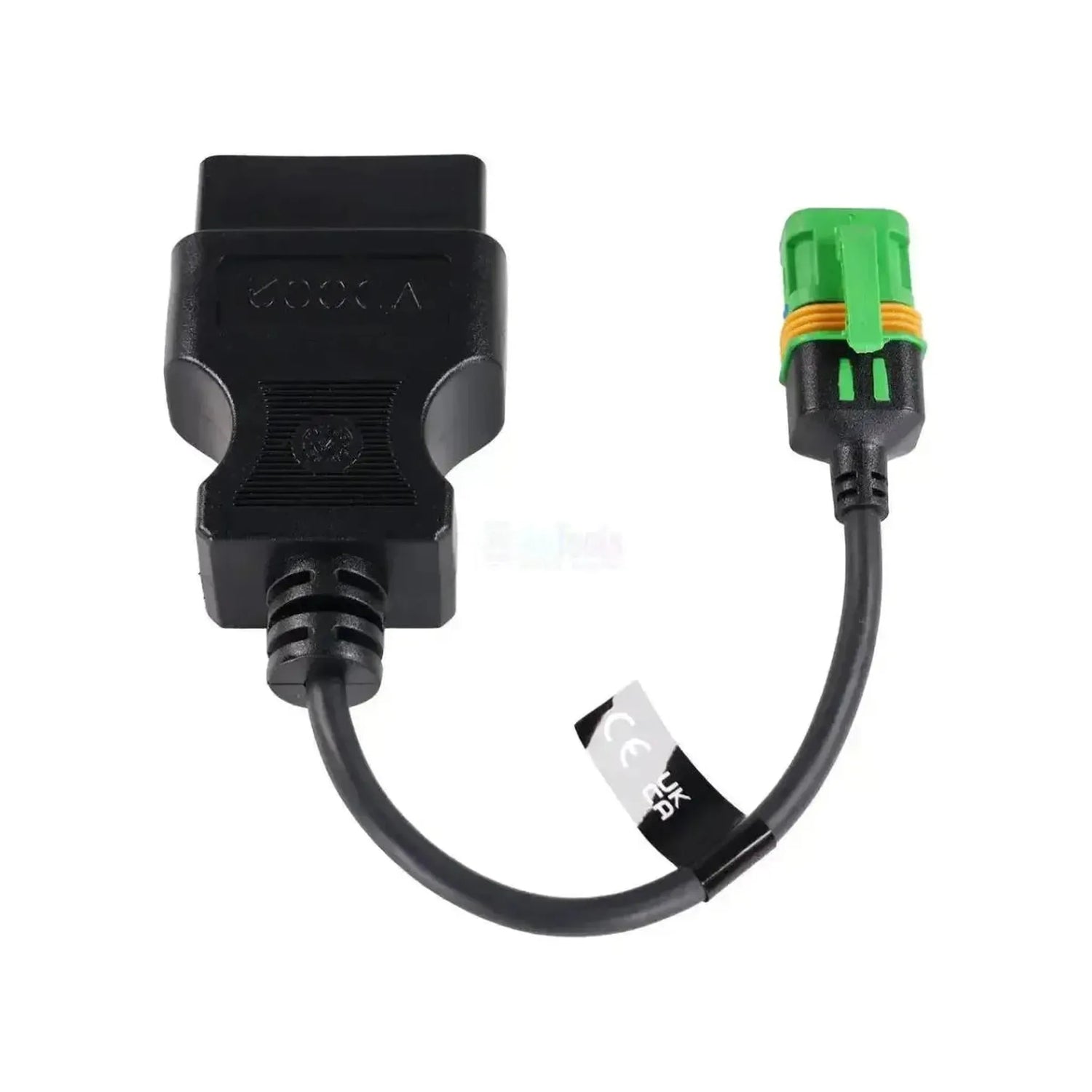

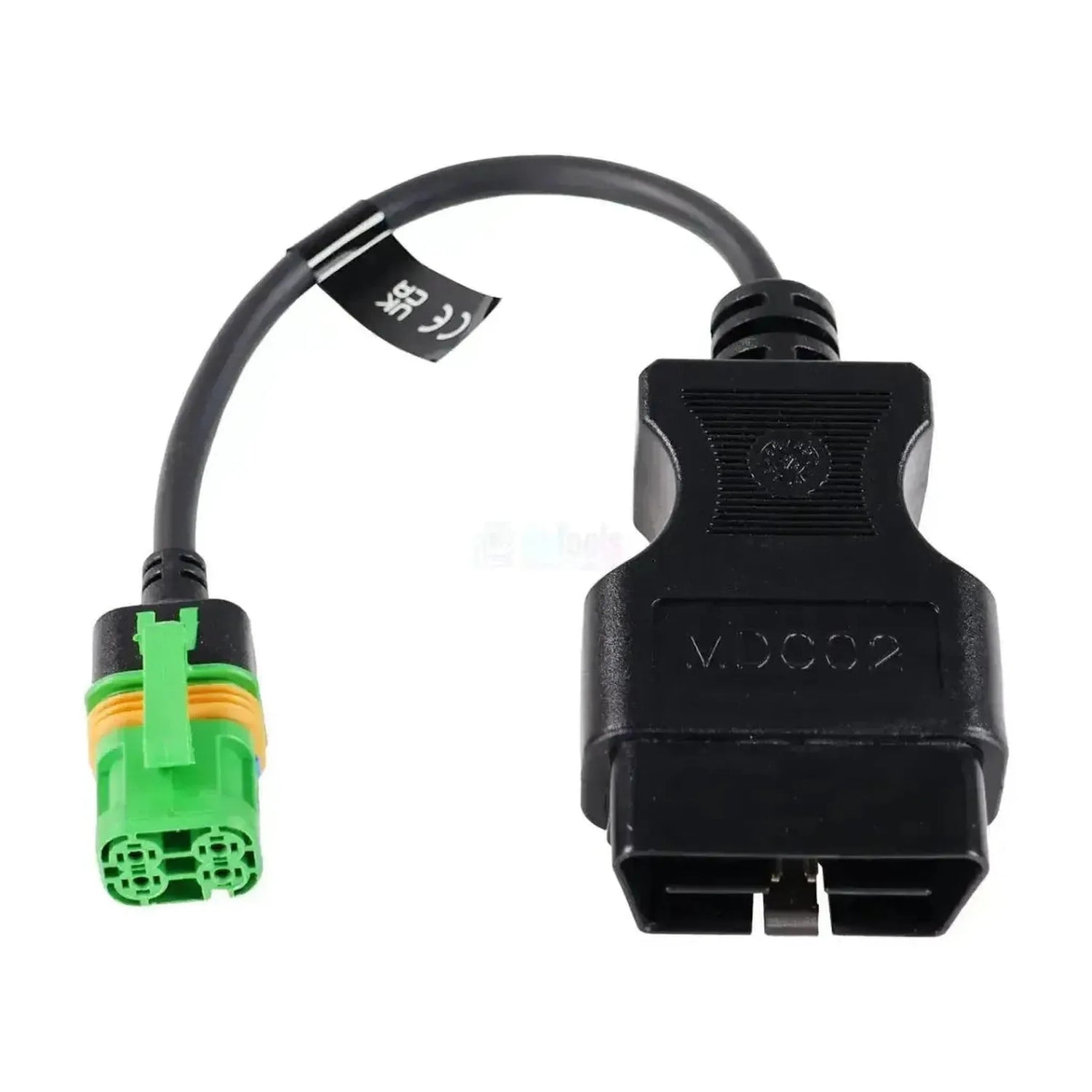

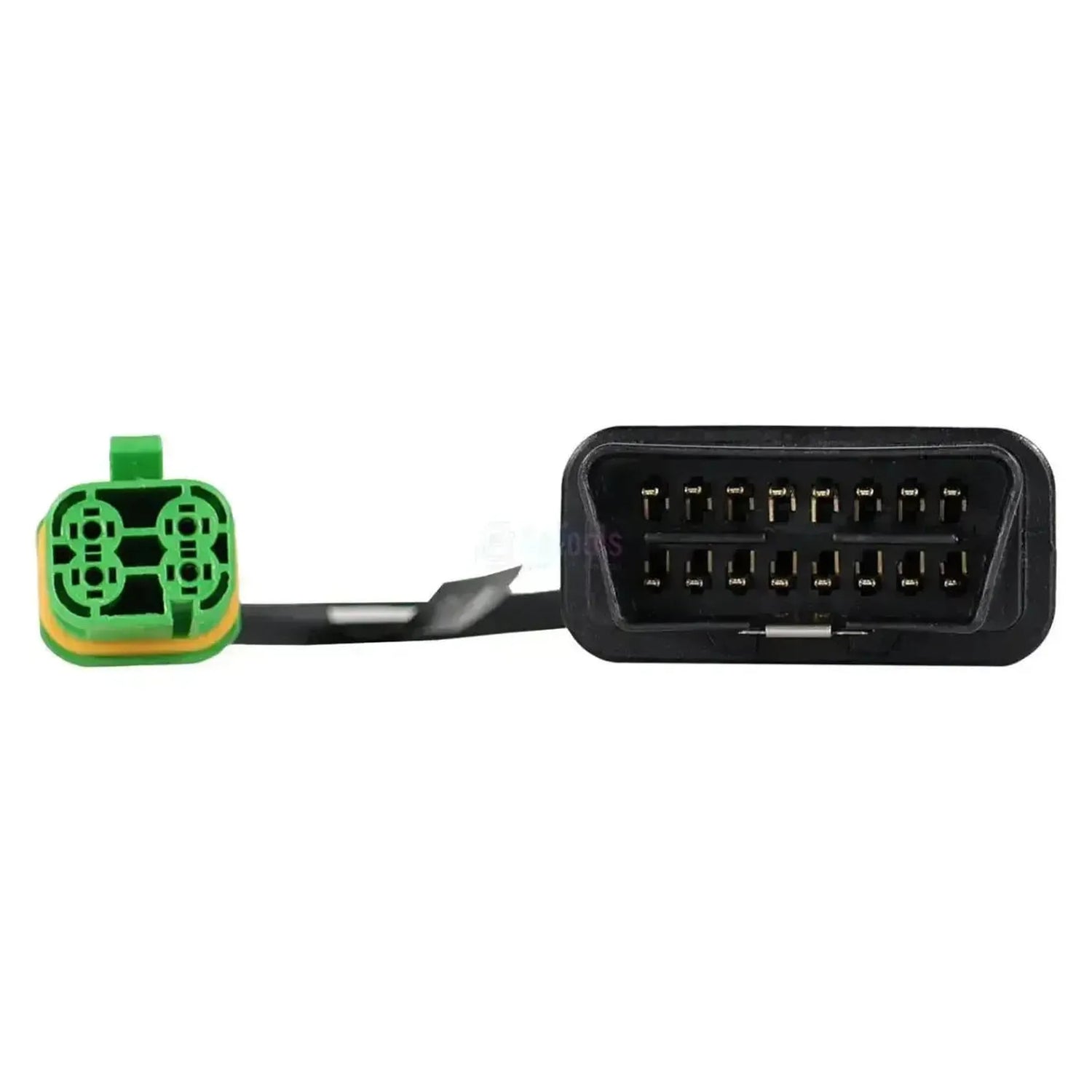

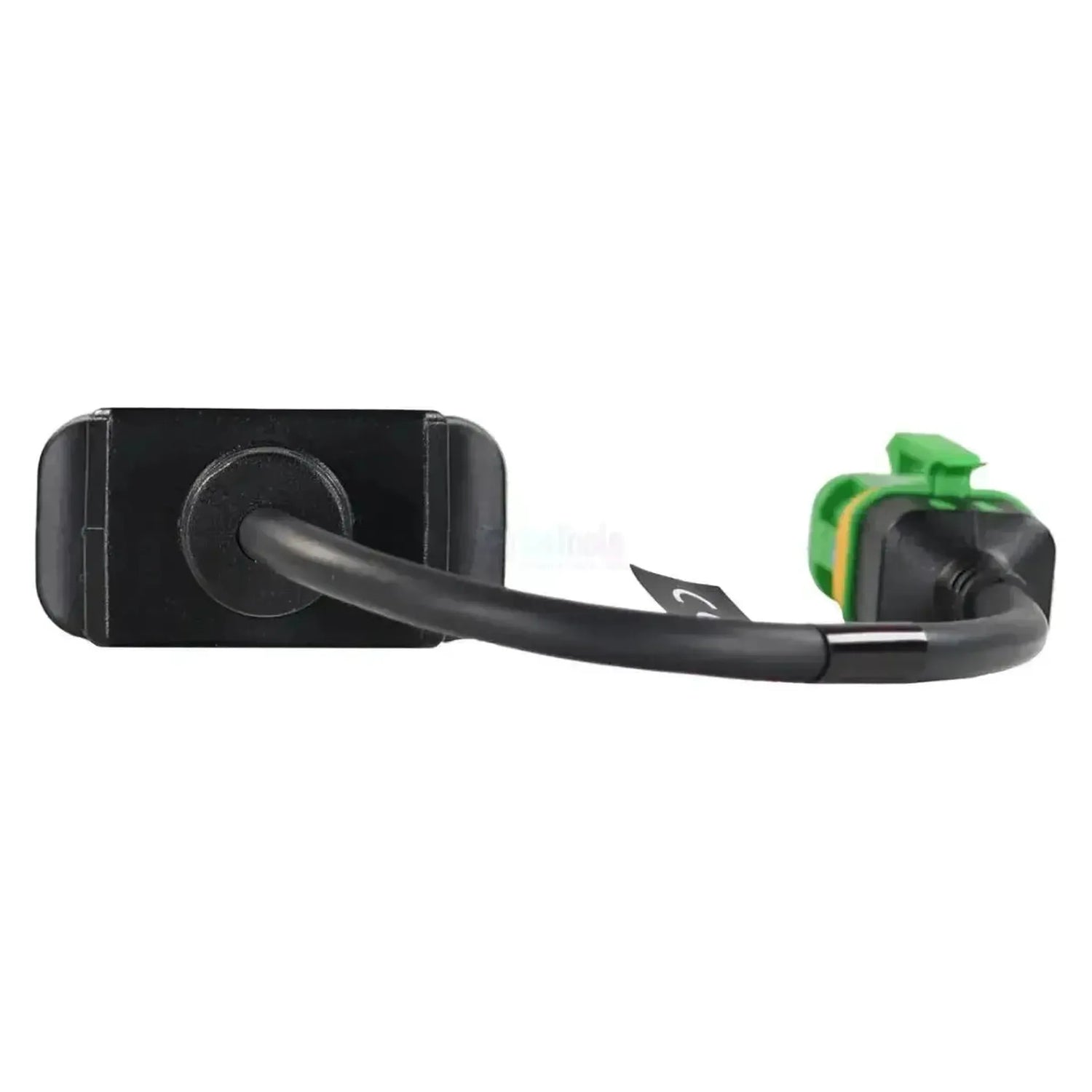

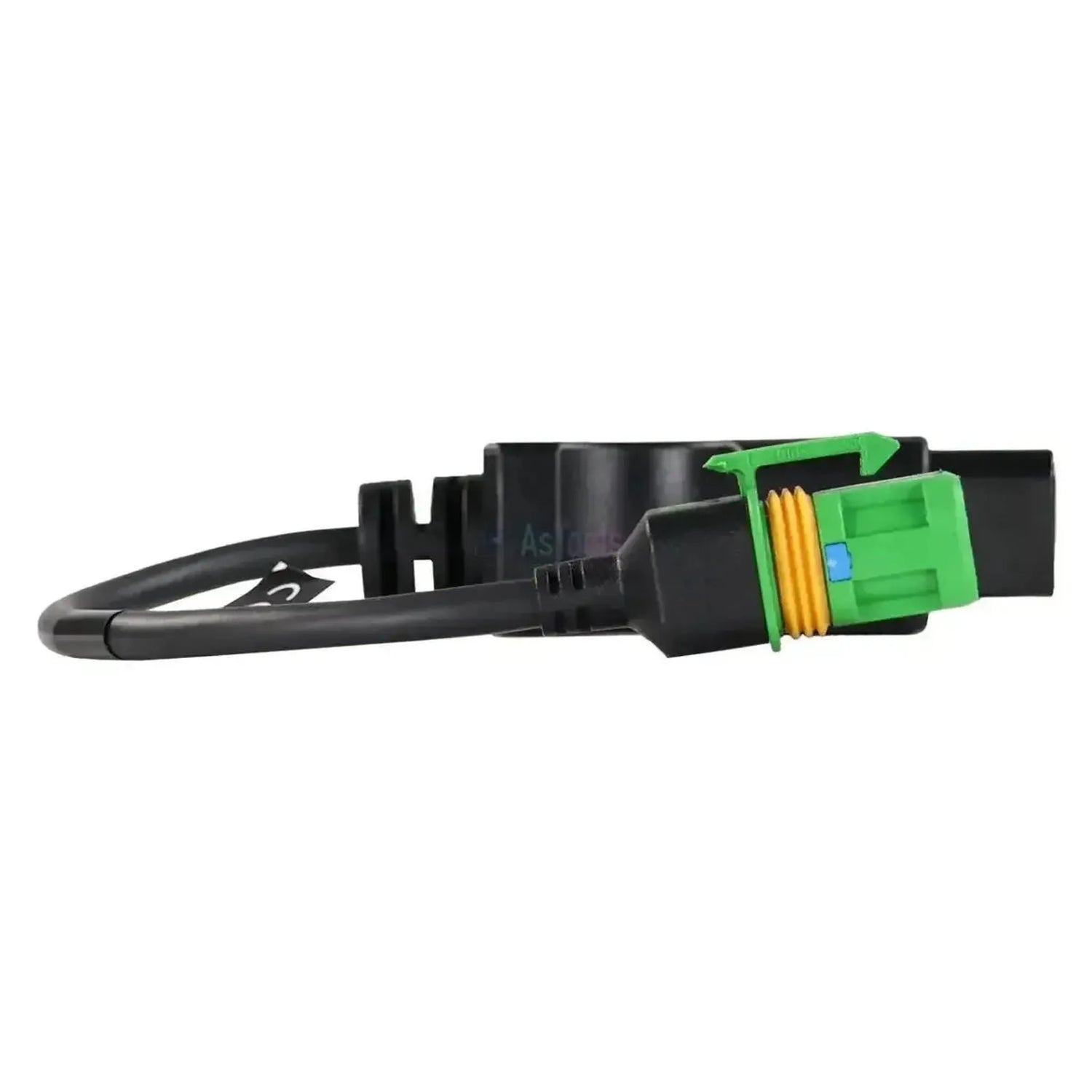

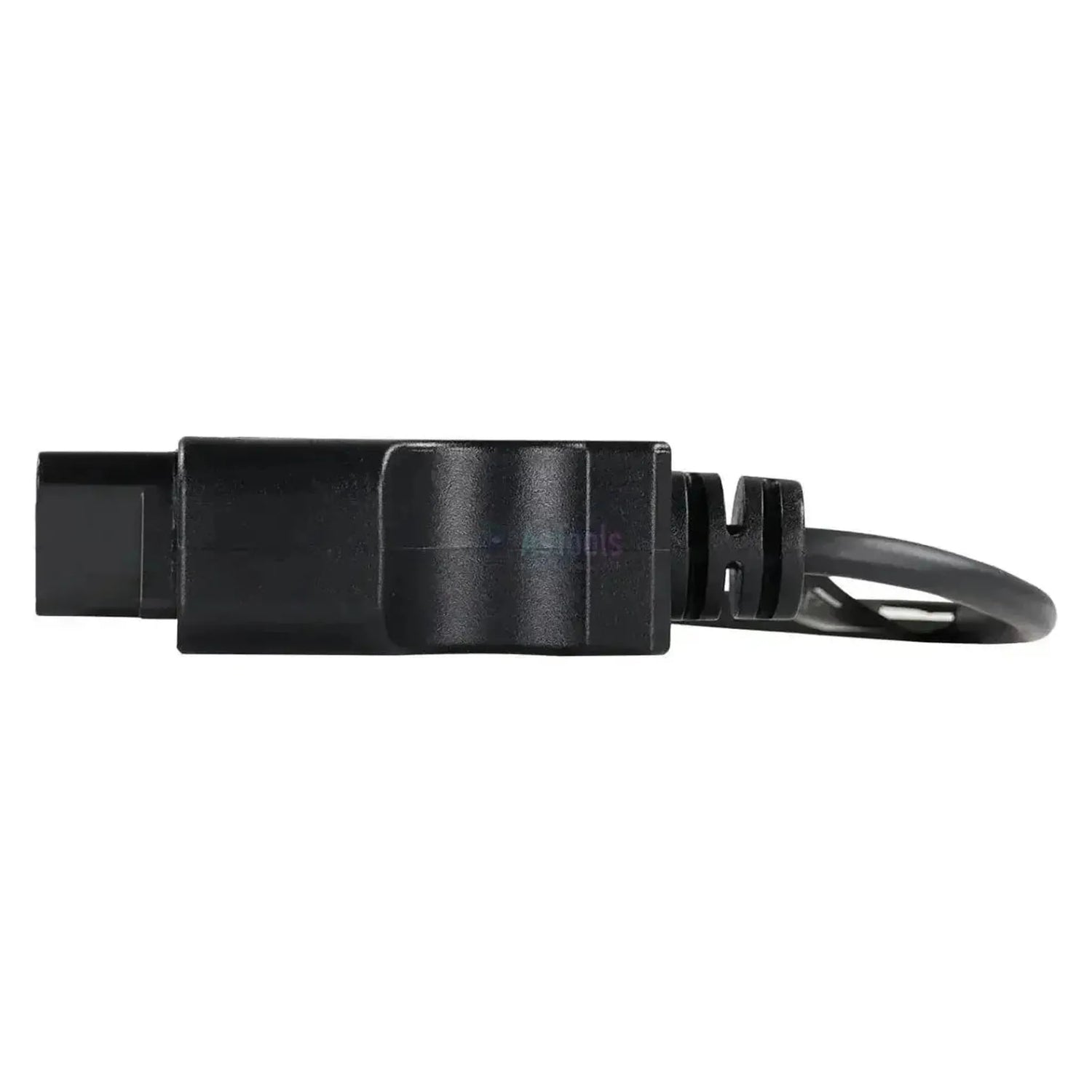

Jaltest (MDC02) | Knorr-Bremse 4-polig EBS – 16-polig OBD2-adapterkabel | Yrkesfordon

€109,95 inkl.
€90,87 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

De Jaltest MDC02 is de testkabel tussen de groene 4-polige EBS-aansluiting (twee rijen van twee) van de Knorr-Bremse-module in MAN-voertuigen en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de module aan, dus niet op de diagnoseaansluiting van het voertuig. Het snoer meet 24 tot 26 cm.

Met deze verbinding bouwt de Jaltest ETM zelf de communicatie met de modulator op, alsof hij de regeleenheid is. Daarmee stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Gemaakt voor de EBS-modules van Knorr-Bremse in MAN, zodat u niet hoeft te improviseren met losse meetpennen.
✔U benadert het onderdeel los van de regeleenheid: De ETM bouwt zelf de communicatie op.
✔Voorkomt onnodig demonteren: Blijkt de modulator goed te werken, dan hoeft hij er niet af.
✔Maakt de geavanceerde diagnose van een EBS-modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕EBS-modules van Knorr-Bremse buiten MAN bereikt u niet met deze kabel; daarvoor zijn de MDC04 en de MDC05.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. Hieronder staat welke componenten de ETM op die manier bereikt en wat u er in de werkplaats mee vaststelt.

Wat de Jaltest ETM dekt

  • EBS-modulator Wabco: Generatie 1, 2 en 3.
  • EBS-modulator Knorr-Bremse: Generatie 2 en 3.
  • Trailer control: Knorr-Bremse, trailerrem.
  • Wielsnelheidssensoren: Inductief, ABS en EBS.
  • Remblokslijtage: Sensoren voor de blokdikte.

Wat u kunt doen

  • Geïsoleerd testen: ETM neemt de rol van de ECU over.
  • Defect vaststellen: Onderdeel of installatie.
  • Modulator doormeten: Geavanceerde diagnose.
  • End of Line-test: Bevestigt dat het onderdeel werkt.

Zo gebruikt u hem

  1. Connector checken: Groen, 4-polig, twee rijen van twee.
  2. Op de module: Sluit de MDC02 aan op de EBS-module.
  3. ETM koppelen: OBD2-kant op de Jaltest ETM.
  4. Voeding: De ETM gevoed vanaf de voertuigaccu.
  5. Test starten: Diagnose of End of Line-test.

Compatibele modules en toepassingen

Bepalend is de module en de kleur van de connector, niet het voertuig. Deze kabel hoort bij de EBS-modules van Knorr-Bremse in MAN-voertuigen met de groene 4-polige aansluiting. U sluit hem op de module zelf aan en niet op de diagnoseaansluiting in de cabine.

MAN:

  • Knorr-Bremse EBS-modules: Met de groene 4-polige connector (2x2).

Andere uitvoeringen:

  • Grijze connector: Daarvoor is de MDC03.
  • Knorr-Bremse buiten MAN: Daarvoor zijn de MDC04 en de MDC05.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: Hardware, software en licentie van de ETM lopen gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die licentie nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Zodra de Jaltest-licentie verloopt, werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡
Goed om te weten: De connector van deze kabel is groen, die van de MDC03 is grijs. Leg de connector op de modulator naast de foto en kies op kleur. Controleer ook tot wanneer uw Jaltest-softwarelicentie loopt voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (MDC02) | Knorr-Bremse 4-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Tekniska specifikationer

Allmänt

Kabelns eller setets tillverkare. Så ser Ni att produkten passar Er Jaltest-utrustning.Märke
Jaltest (Cojali)
Vilken typ av artikel det är: testkabel för en komponent, adapter, gränssnittskabel eller komplett set.Artikeltyp
Testkabel

Anslutningar

Kontakten som ansluter kabeln till Jaltest ETM eller Link. Den måste passa Er enhet.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten som ansluts till komponenten eller modulatorn. Den avgör vilken komponent kabeln kan anslutas till.Anslutning på komponentsidan
Grön 4-polig kontakt (2x2)

Testfunktioner

ETM övertar styrenhetens roll. Så ser Ni om komponenten själv är defekt eller om felet finns på annat håll.Testa komponent frånkopplad fordon
En slutkontroll som bekräftar att komponenten fungerar korrekt, till exempel efter en reparation.End of Line-test (EOL)

Licens

Vilken Jaltest-licens som krävs för att använda ETM med denna kabel. Utan rätt licens fungerar den inte.Programvarulicens som krävs
  • CV
  • Modular
Anger om kabeln redan ingår i ETM-kitet. Om inte kan den köpas separat som tillbehör.Ingår i ETM-kitet

Mått

Kabelns längd. En längre kabel ger större räckvidd fram till komponenten.Kabellängd
24 till 26 cm
Referensnummer
MDC02
Förnyelse av ETM-licens
29701 (Jaltest ETM, förlängning med 1 år)
Jaltest-modul
Jaltest ETM
Styrenheter
EBS-modulator

Övriga specifikationer

Toepassing
De EBS-modules van Knorr-Bremse in MAN-voertuigen
Interface
Jaltest Link V8.1 en V9
Segment
Bedrijfsvoertuig
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
