Jaltest | SKU: JDC620A

Jaltest (JDC620A) | MAN 8-polig OBD – 16-polig OBD2 verloppkabel | Motorbåt

Name: Jaltest (JDC620A) | MAN 8-polig OBD – 16-polig OBD2 verloppkabel | Motorbåt
Brand: Jaltest
SKU: JDC620A
Price: 186.95 EUR
Availability: InStock

€186,95 inkl.

€154,50 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

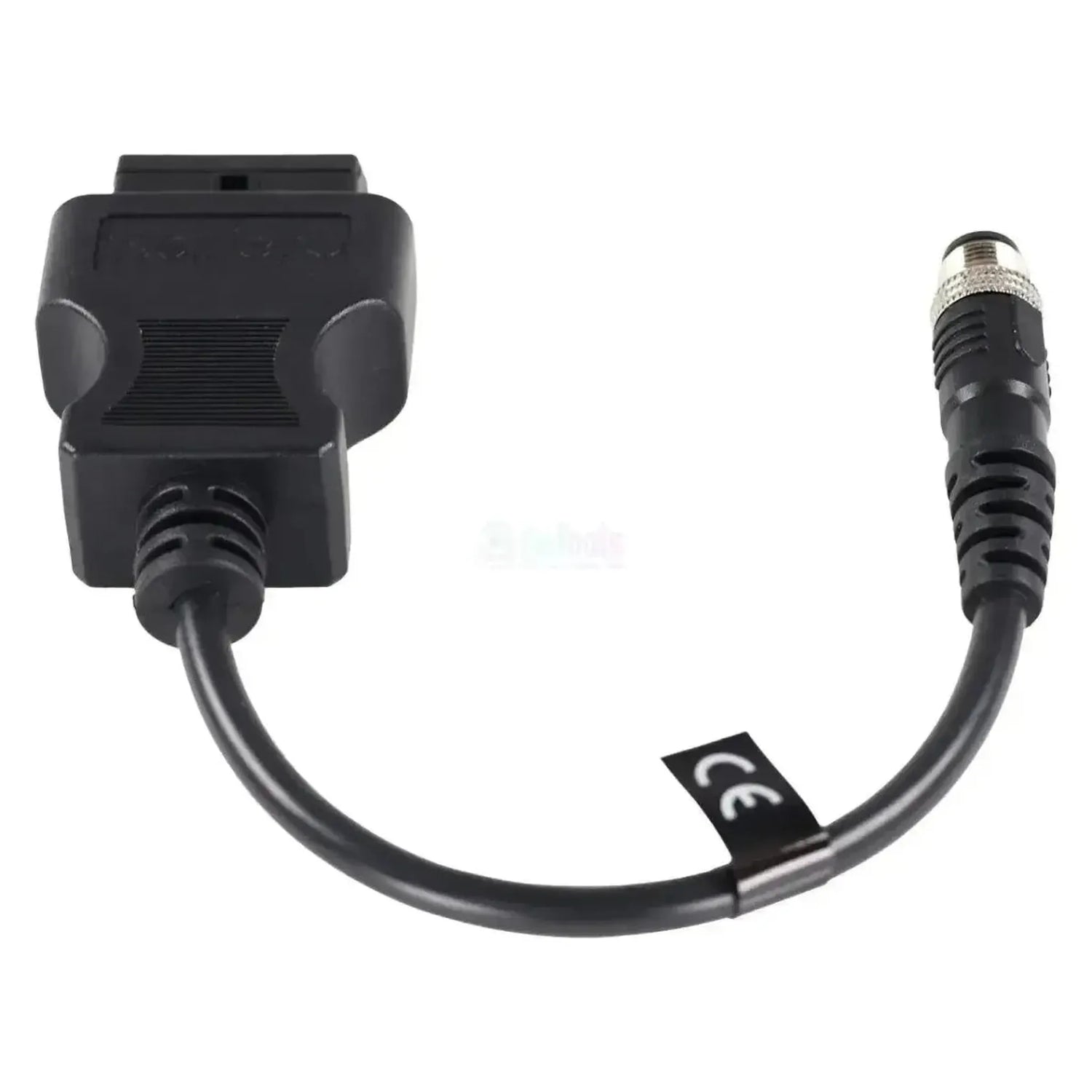

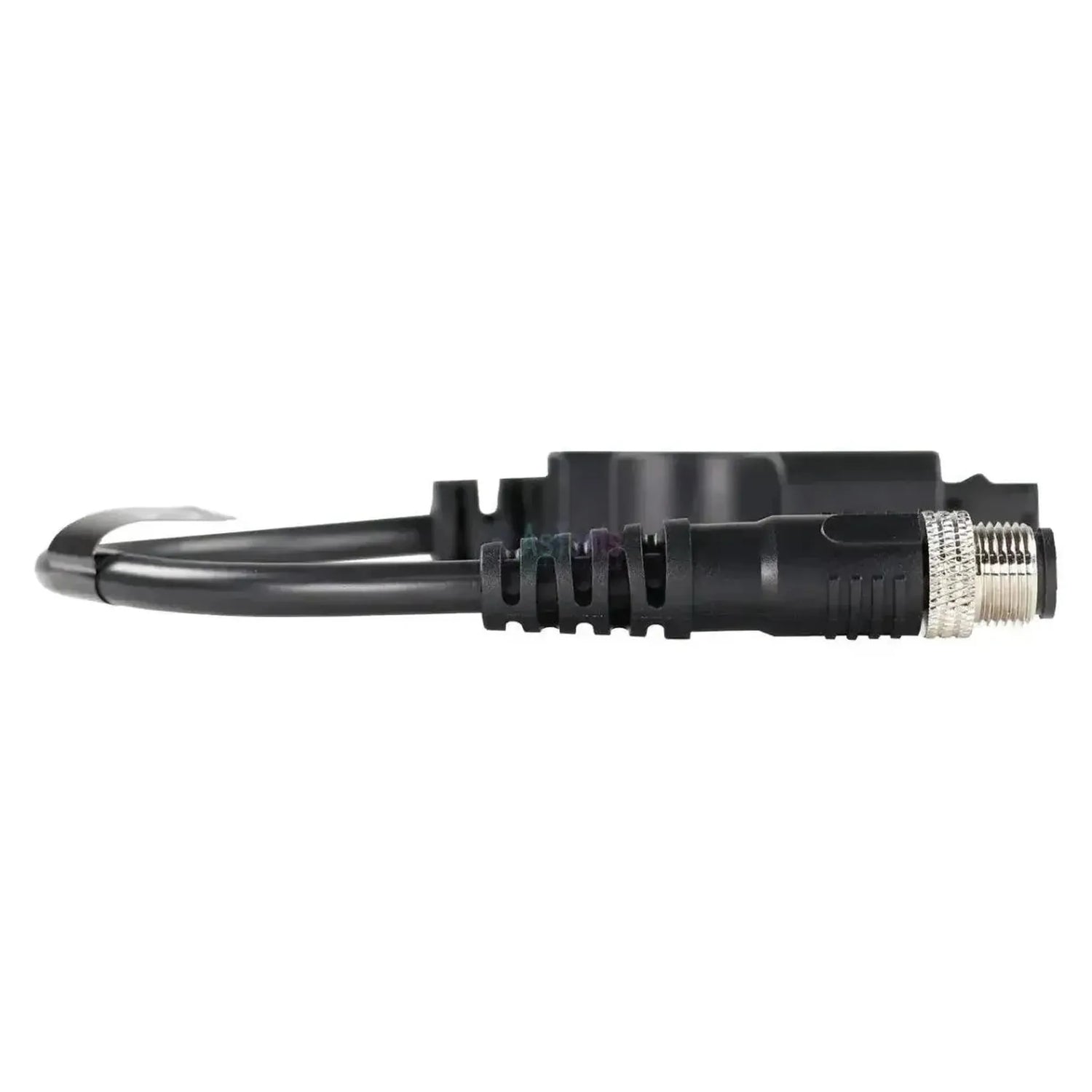

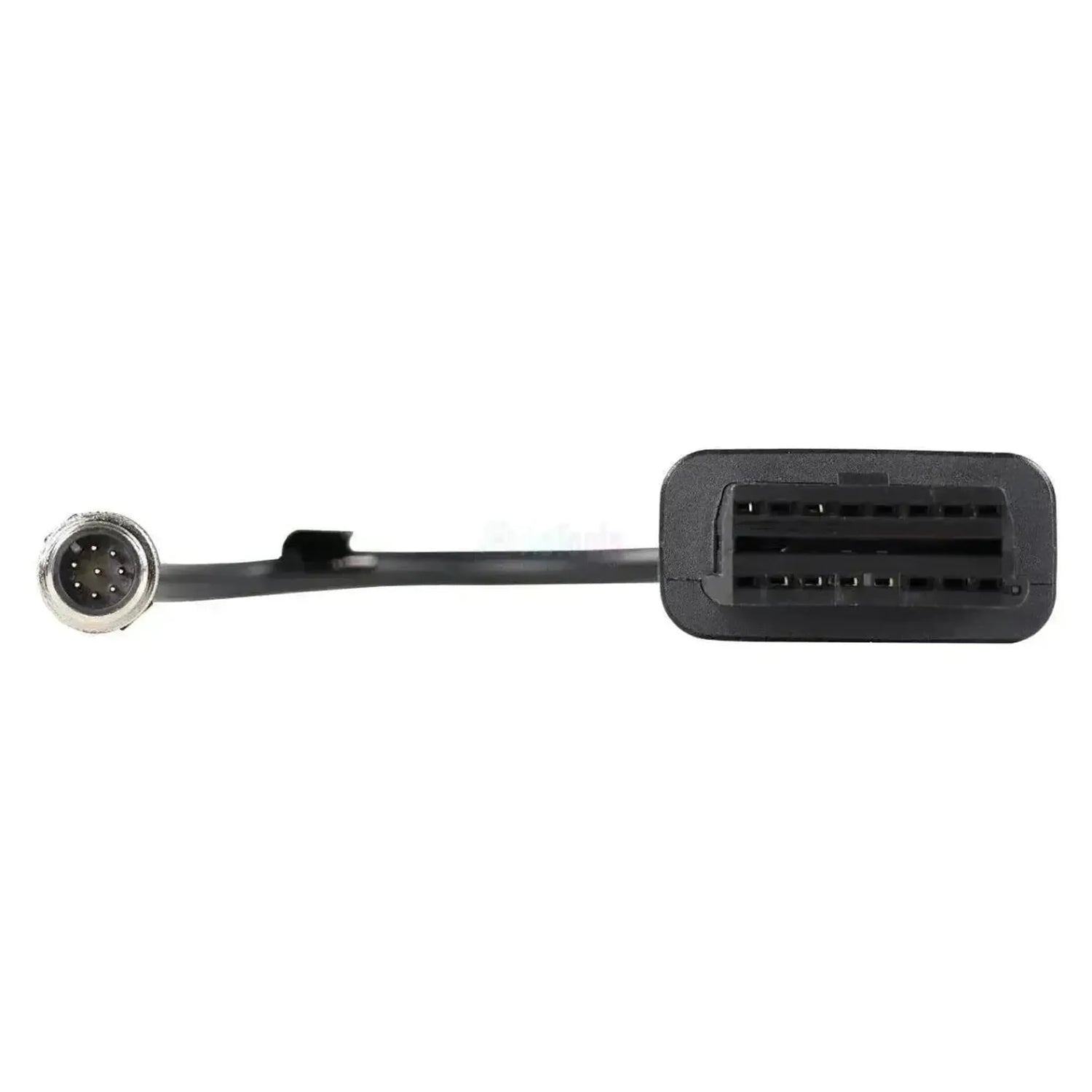

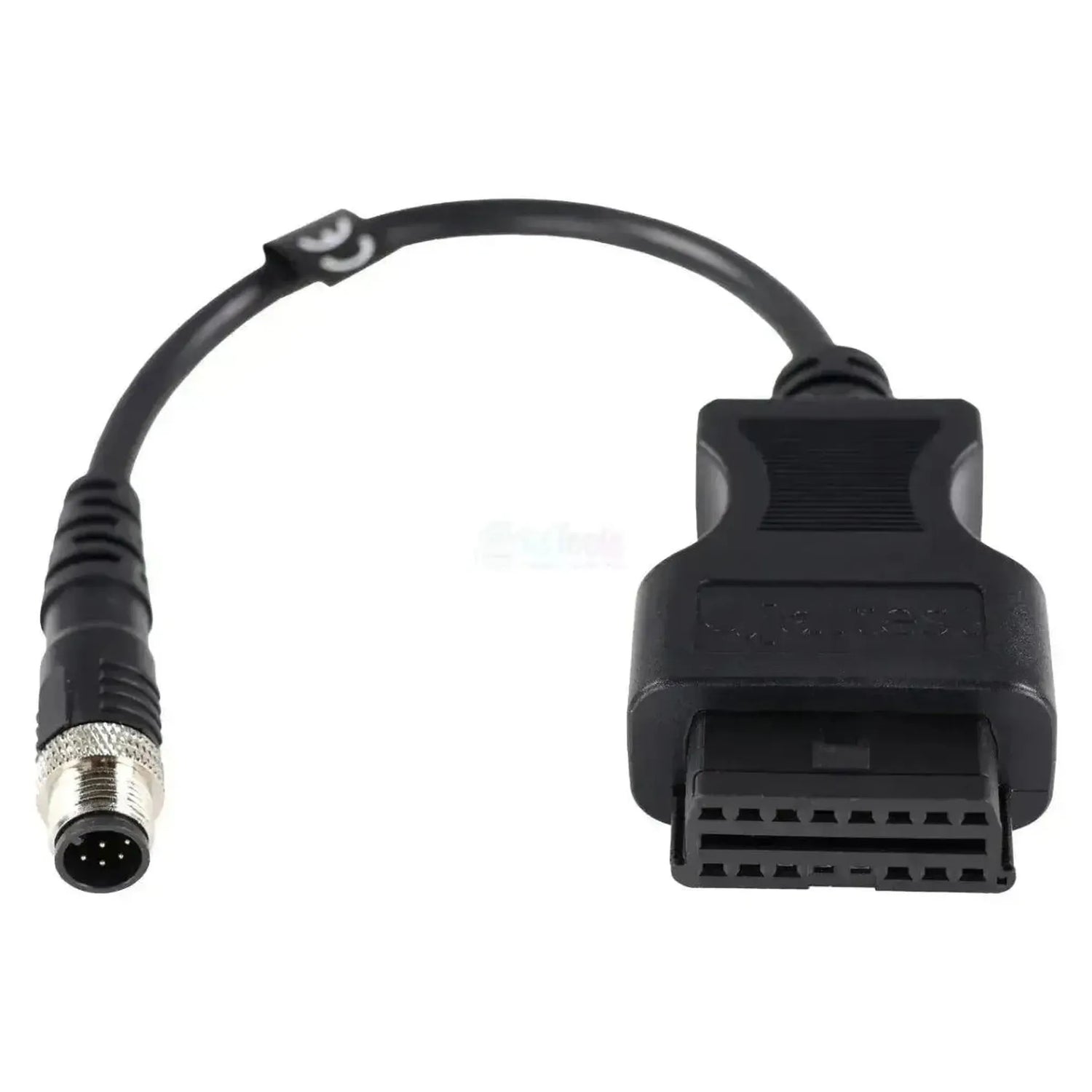

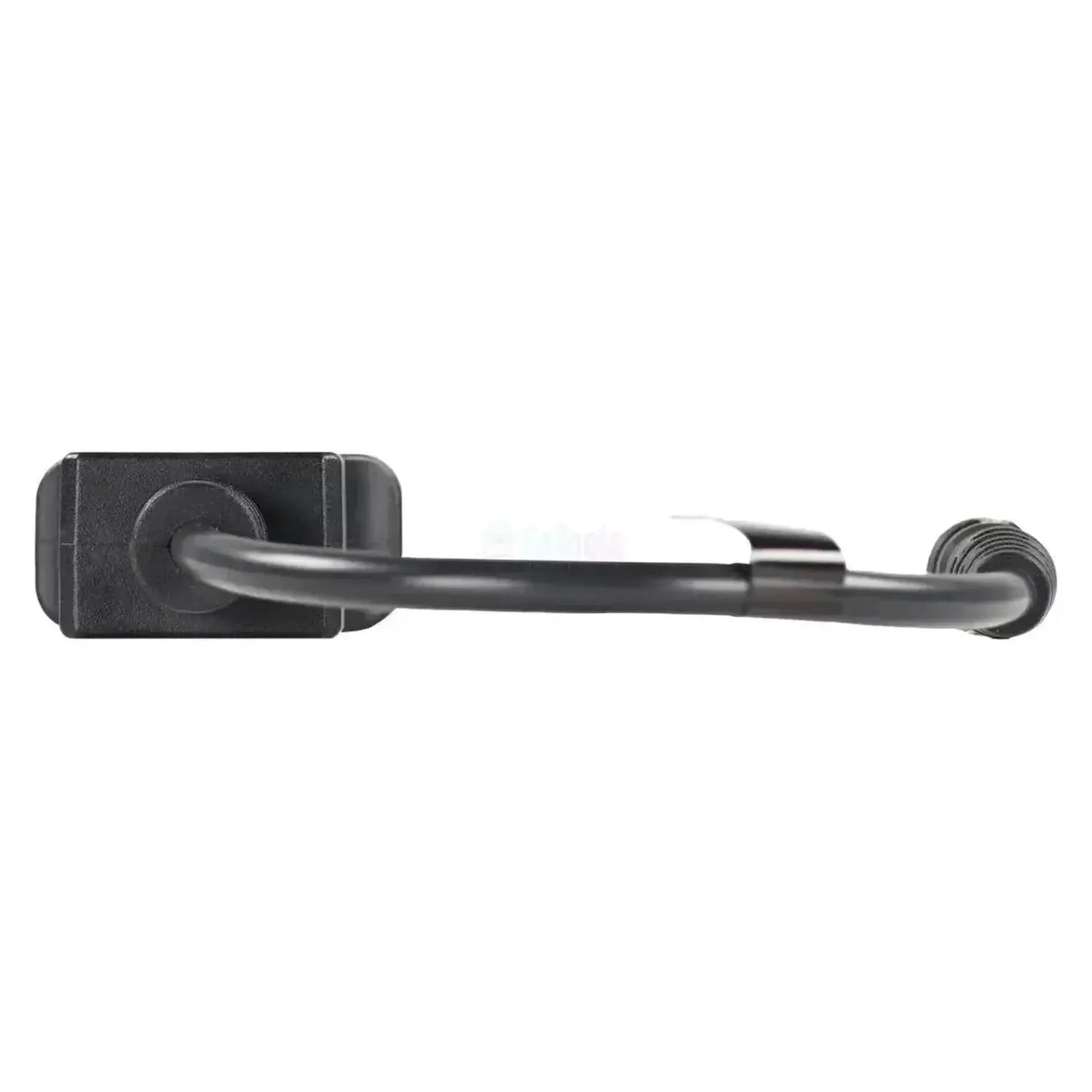

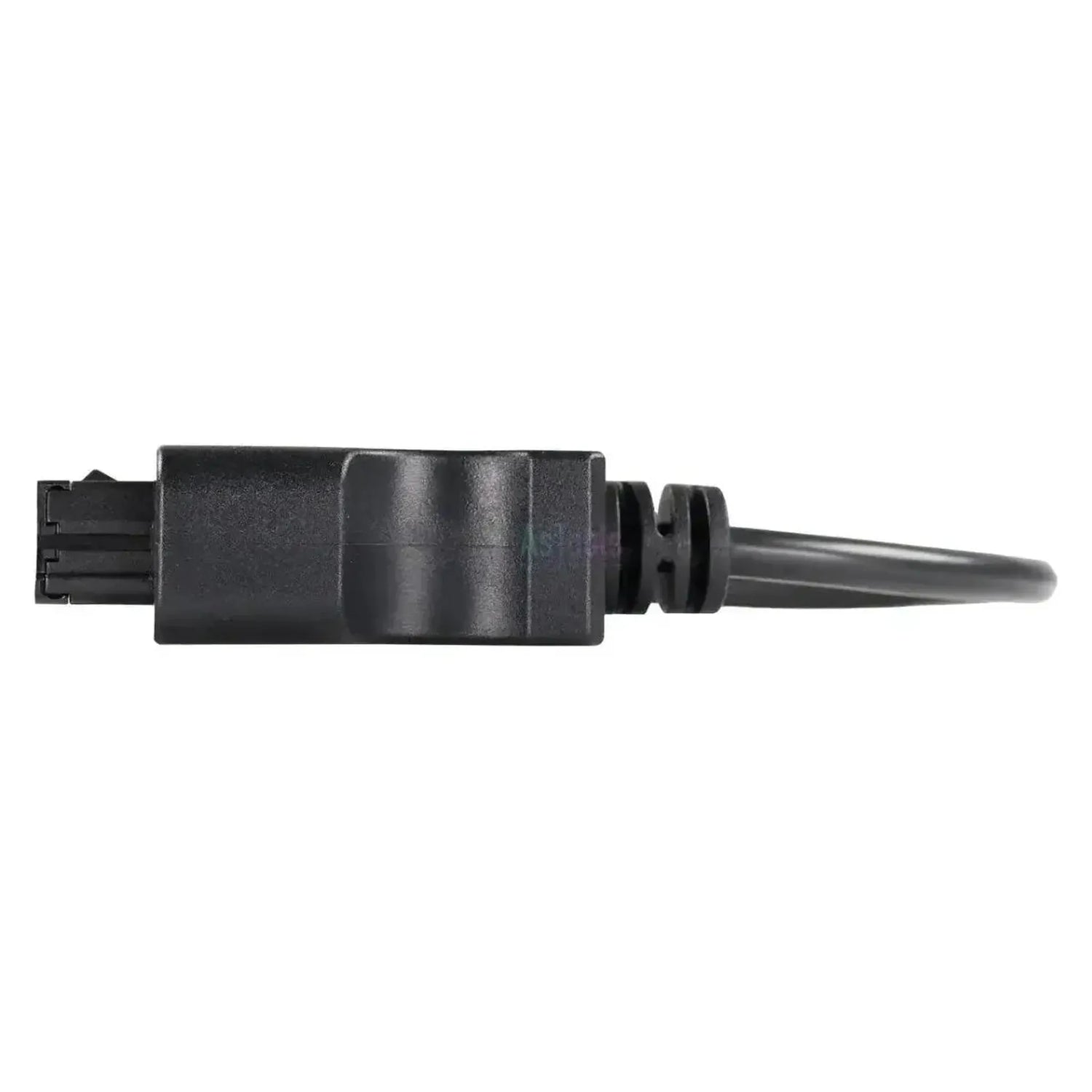

De Jaltest JDC620A verbindt de 8-pins diagnoseaansluiting van de MAN-scheepsdieselmotoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een ronde schroefkoppeling: Een vernikkelde huls met buitendraad en een gekartelde greep, met daarin acht vergulde pennen in een zwarte houder. De aansluiting zit bij de motor of in het motorkabelwerk; het snoer is 28 tot 30 cm lang.

Met de koppeling vastgedraaid benadert de Jaltest-software de regeleenheden van de motorinstallatie: De commonrail-motorregeling EDC 7 C3, de dubbele uitvoering EDC 7 Master/Slave C3/C32 van de V-motoren, de motorregelinterface SFFR en de gas- en keerkoppelbediening Marex OS II CR-MCP. Naast uitlezen horen ook componenten aansturen, parameters, kalibraties en resets erbij. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Bereikt de EDC 7-motorregeling van de MAN-scheepsdiesels, inclusief de Master/Slave-uitvoering van de V-motoren.

✔Geeft ook toegang tot de motorregelinterface SFFR en de gas- en keerkoppelbediening Marex OS II CR-MCP.

✔Op deze systemen zijn naast uitlezen ook componenten aansturen, parameters, kalibraties en resets beschikbaar.

✔Werkt met de Jaltest Link V8.1 en V9.

AANDACHTSPUNTEN

✕De Marex OS II CR-MCP zit alleen op installaties met elektronische gas- en keerkoppelbediening; niet elke motor heeft die module.

✕Welke EDC-uitvoering aanwezig is, verschilt per motorreeks: De D2842 heeft de Master/Slave-variant, de D2876 de enkelvoudige EDC 7 C3.

✕Bedoeld voor de scheepsmotoren van MAN, niet voor de vrachtwagens; de TG-serie heeft een eigen diagnoseaansluiting en eigen kabels.

✕Alleen voor de ronde 8-pins schroefkoppeling; andere scheepsmotormerken gebruiken hun eigen stekker.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die MAN-binnenboordinstallaties met de Jaltest Link uitlezen. Welke systemen aanwezig zijn, hangt af van de motorreeks en van de gemonteerde bediening.

Regeleenheden die u kunt benaderen

EDC 7 C3: Commonrail-motorregeling.
EDC 7 Master/Slave C3/C32: V-motoren, per cilinderbank.
SFFR: Motorregelinterface.
Marex OS II CR-MCP: Gas- en keerkoppelbediening.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Meetwaarden: In cijfers en grafiek.
Componenten: Onderdelen aansturen.
Parameters: Instellingen schrijven.
Kalibraties: Na vervanging van een onderdeel.
Resets: Tellers en meldingen terugzetten.
Live meekijken: Tijdens proefvaart of testloop.

Zo gebruikt u hem

Koppeling zoeken: Zoek de ronde 8-pins huls bij de motor.
Aansluiten: Draai de JDC620A op de koppeling vast.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
Contact aan: Zet het contact aan.
Uitlezen: Kies MAN en de motorreeks.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de motorreeks. Deze kabel past op de MAN-scheepsdieselmotoren met binnenboordinstallatie en de ronde 8-pins koppeling. Onderstaande reeksen staan in de Jaltest Marine-dekking; aan de vernikkelde schroefhuls ziet u of u de juiste aansluiting voor u heeft.

MAN:

D0836: LE401/402 en LE423.
D2840: LE401/402/403/407 en LE422/423.
D2842: LE401 t/m LE418 en LE422/423/433/443/453.
D2848: LE401/403/405 en LE422/423.
D2876: LE401/402/404/405 en LE423/433.
D2862: LE423 t/m LE476.
D2868: LE426 en LE433/436.

💡

Goed om te weten: Deze kabel hoort bij de scheepsmotoren van MAN, niet bij de vrachtwagens; de TG-serie heeft een eigen aansluiting. U herkent de scheepsuitvoering aan de ronde vernikkelde huls met schroefdraad, die bij de motor of in het motorkabelwerk zit. Kijk of de aansluiting op uw motor rond en schroefbaar is voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC620A) | MAN 8-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: Marine fartyg

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 8-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd: 28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder: Ja
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om komponenter kan aktiveras direkt från enheten. Då framgår det om felet ligger i komponenten eller i kablaget.Styra komponenter: Ja
Om styrenhetens inställningar kan ändras. Krävs efter byte eller för att ändra ett systems beteende.Ställa in parametrar: Ja
Om komponenter eller sensorer kan justeras om. Behövs ofta efter att en komponent har bytts.Utföra kalibreringar: Ja
Om servicräknaren kan nollställas efter en service. Då får föraren en ny påminnelse i rätt tid.Nollställa service: Ja

Användning

Referensnummer: JDC620A
Krävs för användning: Jaltest Link V8.1 eller V9 och en licens för Jaltest Marine

Övriga specifikationer

Toepassing: MAN-scheepsdieselmotoren (binnenboord)
Regeleenheden: EDC 7 C3 en EDC 7 Master/Slave C3/C32 (motorregeling), SFFR (motorregelinterface) en Marex OS II CR-MCP (gas- en keerkoppelbediening)
Segment: Motorboot
