Jaltest  |  SKU: JDC570A

Jaltest (JDC570A) | Deutz 19-polig OBD – 16-polig OBD2 adapterkabel | Förbränningsmotor

€144,95 inkl.
€119,79 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

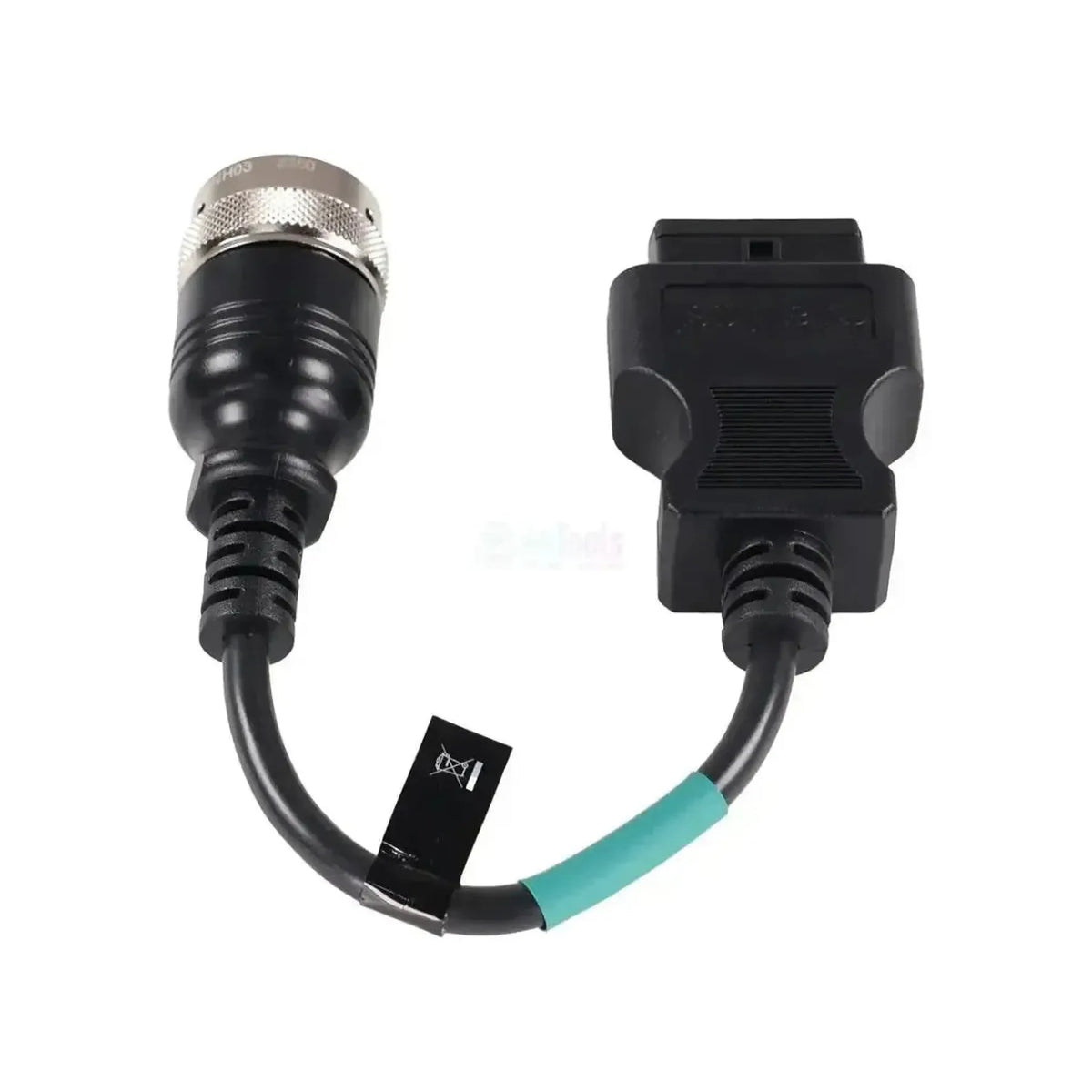

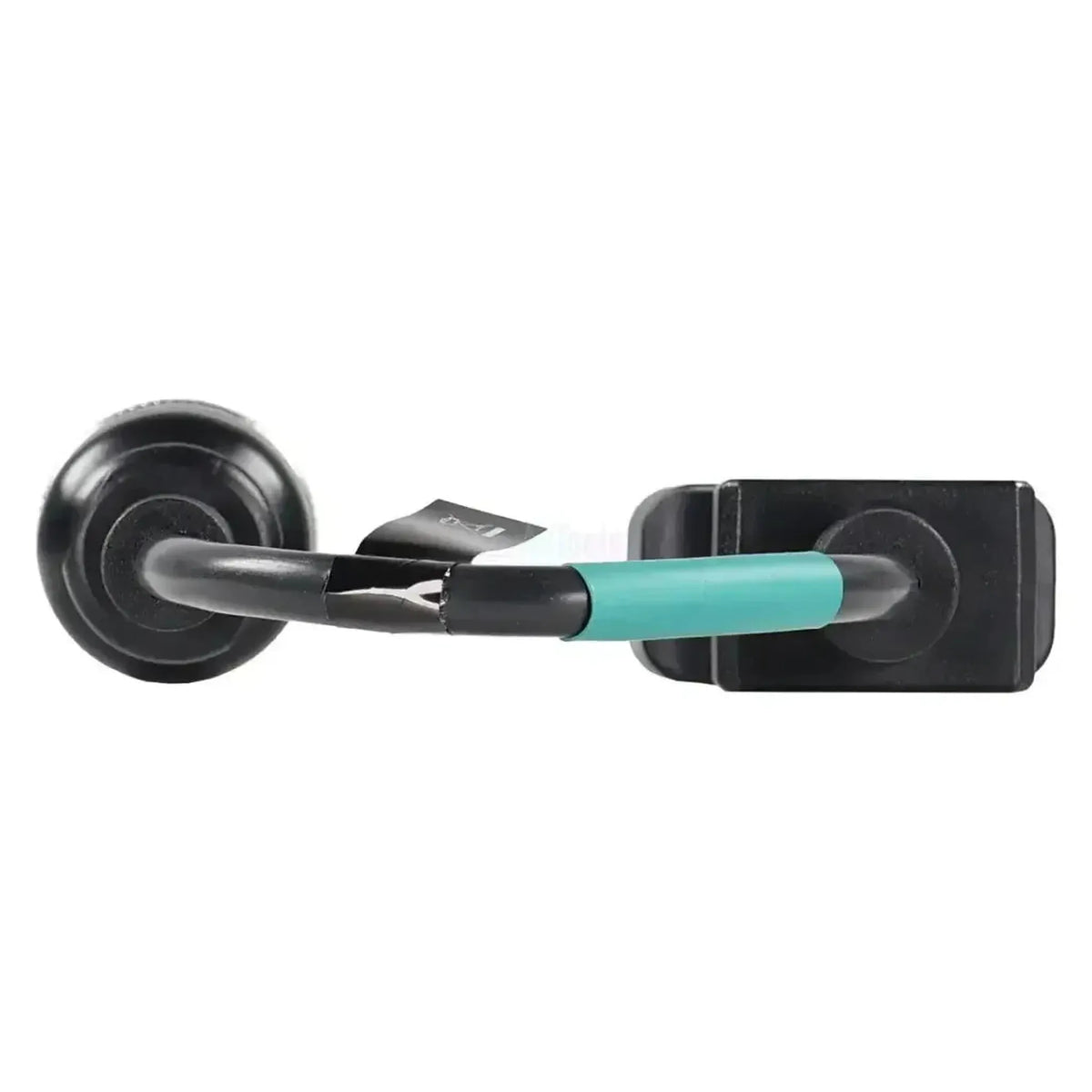

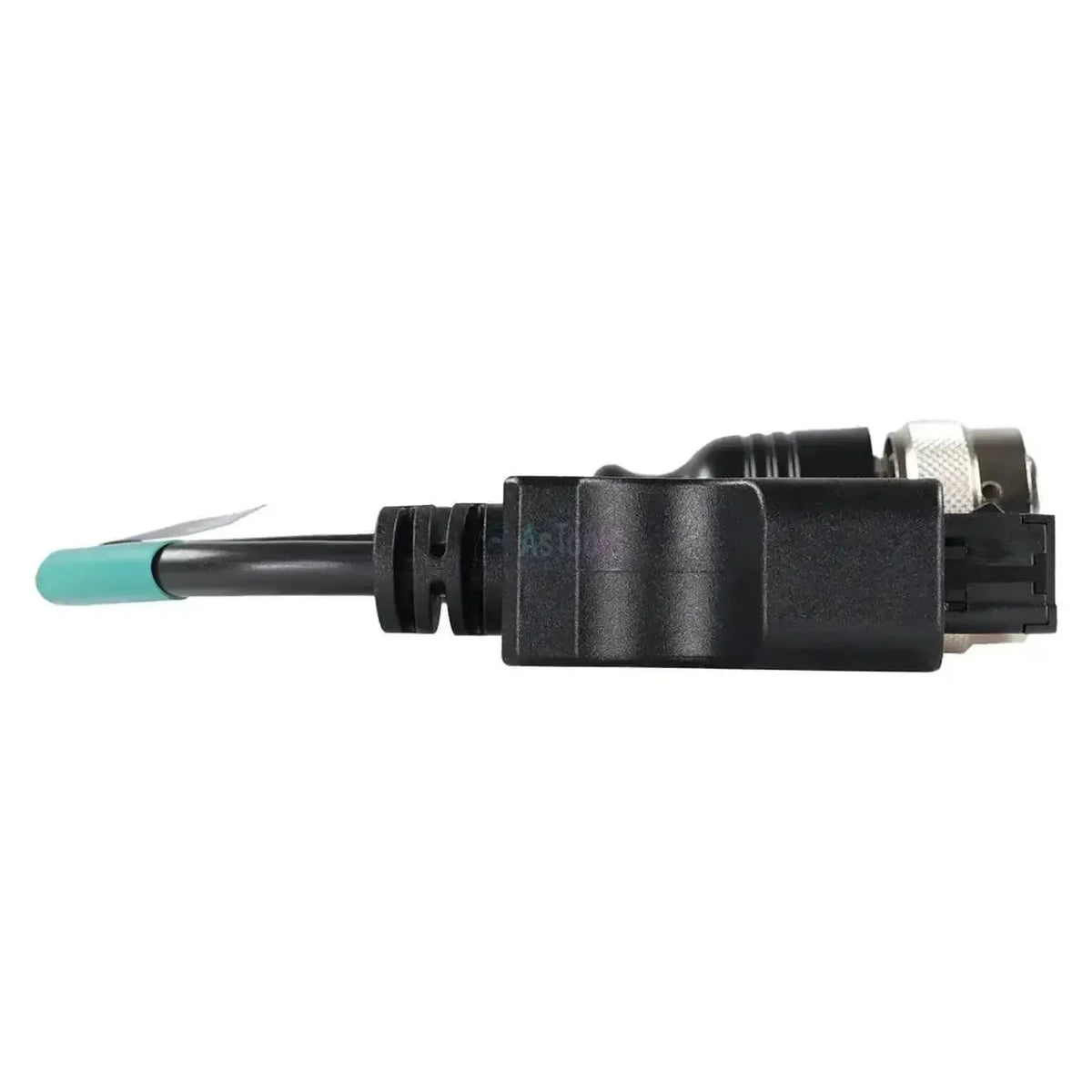

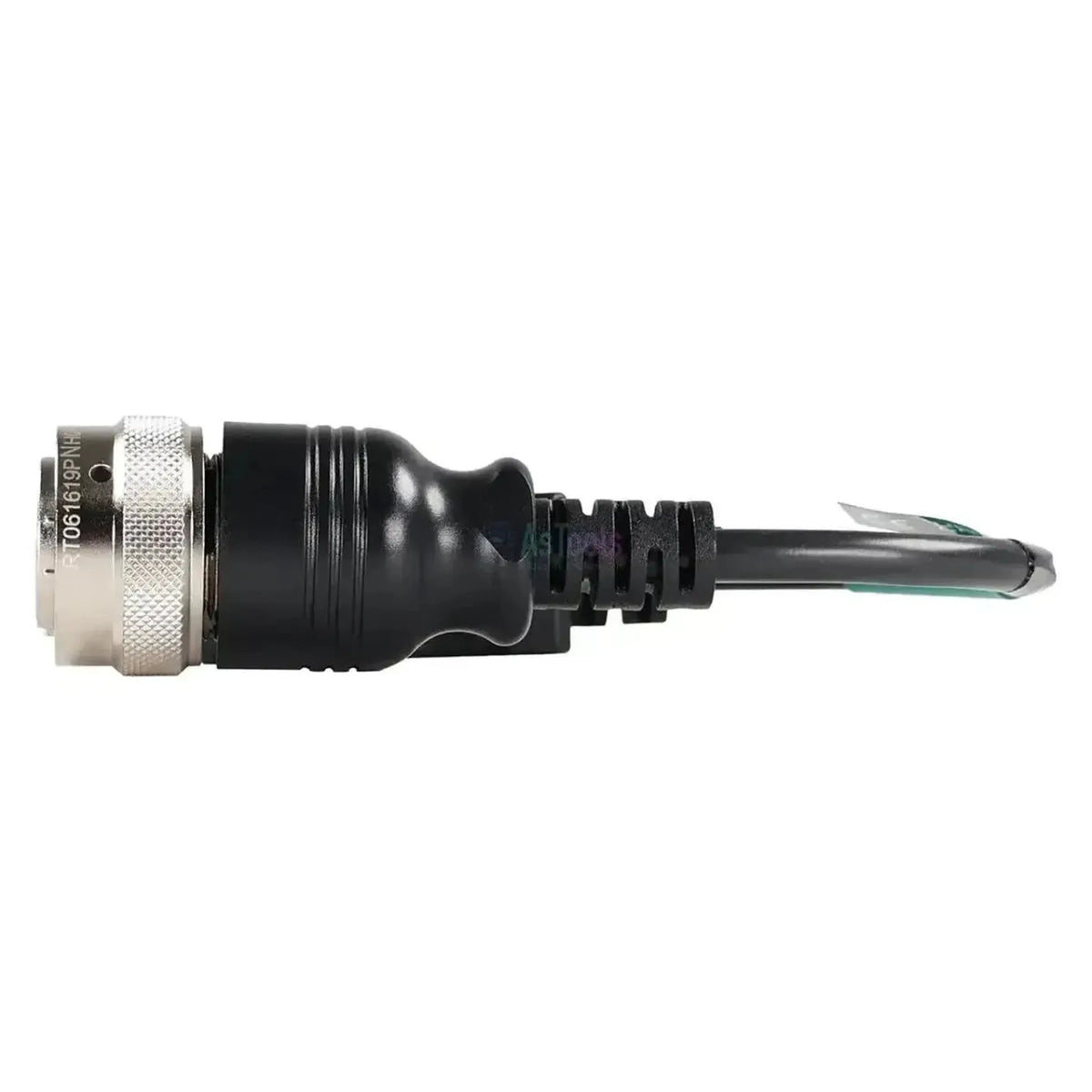

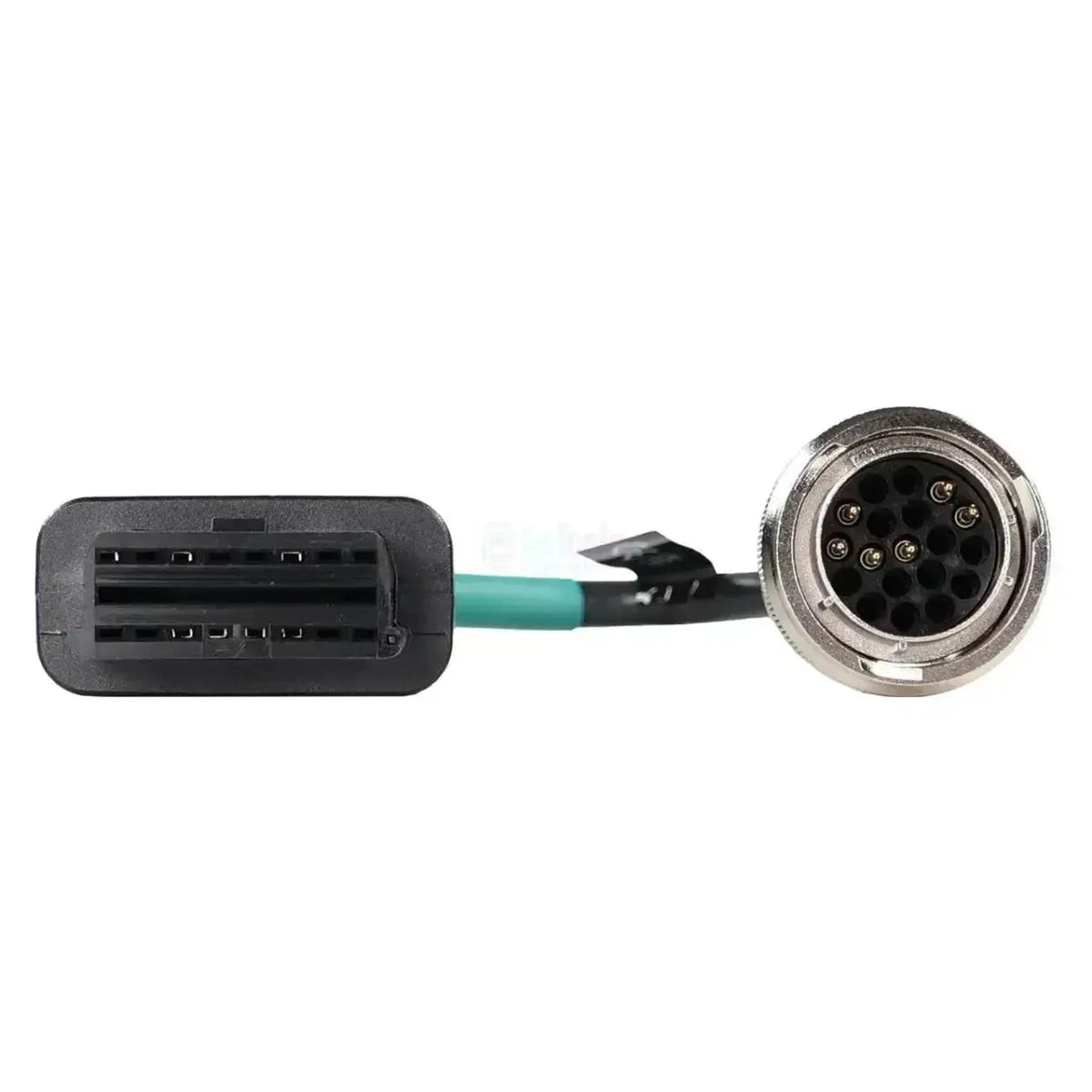

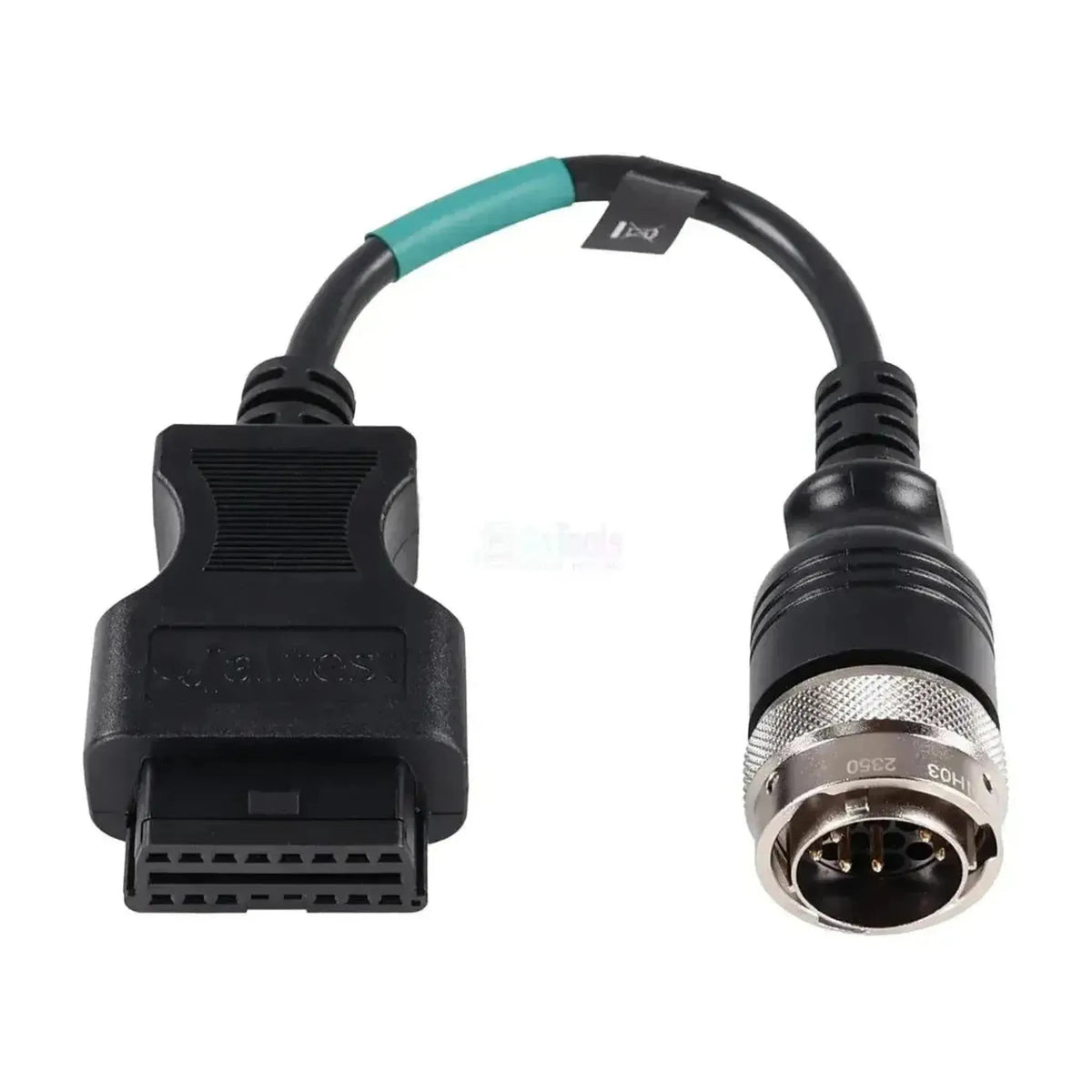

Jaltest JDC570A kopplar 19-poligt diagnosuttag på Deutz-motorer till 16-poligt OBD2-ingången på din Jaltest-diagnoskabel. På motorsidan sitter en rund metallkontakt med ett räfflat kopplingsmuttern och hanstift i ett svart hölje; strax bakom husdelen har manteln en grönblå markeringsring. Uttaget sitter på eller bredvid motorblocket.

När anslutningen är klar når Jaltest-programvaran blockets motorstyrning: EMR2 (EDC), EMR4 (EDC 17 CV52 och CV54) och EMR5 (EDC MD1 CC878). För EMR4 och EMR5 ingår även serviceintervallen i täckningen, och för en del EMR4-motorer även tilläggsåtgärder. Eftersom Deutz levererar sina motorer som fristående drivenhet förblir kabeln användbar för olika maskinmärken. Kabeln omfattas av Jaltest OHW.

FÖRDELAR

✔Når hela Deutz-serien av styrenheter som Jaltest täcker: EMR2, EMR4 och EMR5.
✔För EMR4 (EDC 17 CV52 och CV54) och EMR5 (EDC MD1 CC878) ingår även serviceintervallen i täckningen.
✔För en del EMR4-motorer, bland annat TCD 2.9 och D 2.9, tillkommer där tilläggsåtgärder.
✔Täckningen omfattar från den äldre 2012- och 2013-serien till och med den aktuella TCD-serien.

ATT TÄNKA PÅ

✕För EMR2 (EDC) ingår ingen servicefunktion i täckningen; där begränsar det sig till felkoder, mätvärden och ECU-data.
✕Tilläggsåtgärder finns för EMR4 på TCD 2.9 och D 2.9, men inte för EMR4 på TCD 12.0 och TCD 16.0 och inte för EMR5.
✕Endast för 19-poligt Deutz-uttag; Deutz-motorer med 12-polig kontakt går via JDC504A.
✕Det likaledes 19-poliga uttaget på FPT-motorer passar inte; det har ett större rundt hölje med ett tätt bestyckat stiftfält och hör till JDC526A.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som läser ut Deutz-motorer i maskiner, aggregat och redskap. Jaltest skiljer på de på varandra följande EMR-generationerna, var och en med en egen funktionsomfattning.

Styrenheter som du kan komma åt

  • EMR2 (EDC): Motorstyrning, utan service.
  • EMR4 (EDC 17 CV52/CV54): Common rail, med service.
  • EMR5 (EDC MD1 CC878): Common rail, med service.

Vad du kan göra

  • Felkoder: Läsning, med beskrivning av felet.
  • Mätvärden: Sensorvärden, med larmgränser.
  • Service: För EMR4 och EMR5, inte för EMR2.
  • Tilläggsåtgärder: För en del EMR4-motorer.

Så använder du den

  1. Hitta anslutningen: Leta upp den runda 19-poliga kontakten vid blocket.
  2. Anslut: Fäst JDC570A med kopplingsmuttern.
  3. Koppla Link: Anslut OBD2-sidan till Jaltest Link.
  4. Kontakt på: Slå på tändningen.
  5. Avläsning: Välj Deutz och motorserien i Jaltest OHW.

Kompatibla motorer och användningsområden

Det avgörande är kontakten på motorn, inte maskinens märke. Deutz levererar sina motorer som fristående drivenhet, så motorserien avgör vilken kabel du behöver. Den här kabeln passar varje Deutz-motor med det runda 19-poliga diagnosuttaget. Nedanstående motorserier täcks av Jaltest OHW.

Deutz:

  • TCD-serien: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7, 7.8, 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 och 18.0, samt TTCD 5.1 och TTCD 7.7.
  • 2012- och 2013-serien: BF4M 2012, BF6M 2012C, BF4M 2013, BF6M 2013, BFM 2013 samt TCD 2012 L04/L06 och TCD 2013 L04/L06.
  • 1015-serien: BF6M 1015 C och BF8M 1015 CP.
  • D-, TD- och G-serien: D 2.9, TD 2.2, TD 2.9, TD 3.6, G 2.2 och G 2.9.
  • Användningsområden: Anläggnings- och byggmaskiner, lyft- och lyftanordningar, lantbruksmaskiner, aggregat och stationära installationer med en Deutz-motor.
💡
Bra att veta: Förutom denna 19-poliga utförande använder Deutz även en 12-polig kontakt med ett större stiftfält; den går via JDC504A. Det likaledes 19-poliga uttaget på FPT-motorer har ett större rundt hölje och hör till JDC526A. Den här kabeln känns igen på den grönblå markeringsringen på manteln. Räkna stiftpositionerna på uttaget på din motor innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC570A) | Deutz 19-stifts OBD - 16-stifts OBD2 adapterkabel | Förbrännningsmotor

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • OHW entreprenad- och

Anslutningar

Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
19-poligt OBD

Diagnosfunktioner

Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid

Användning

Referensnummer
JDC570A
Styrenheter
EMR2, EMR4 och EMR5
Krävs för användning
Jaltest Link med Jaltest OHW

Övriga specifikationer

Användning
Deutz-motorer med 19-stifts diagnoseanslutning
Styrenheter
EMR2 (EDC), EMR4 (EDC 17 CV52 och CV54) och EMR5 (EDC MD1 CC878) (motorstyrning)
Segment
Förbrännningsmotor
