Jaltest  |  SKU: JDC604.9

Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-polig OBD – 26-polig DB26 Verloppskabel | Motorboat

€114,95 inkl.
€95,00 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

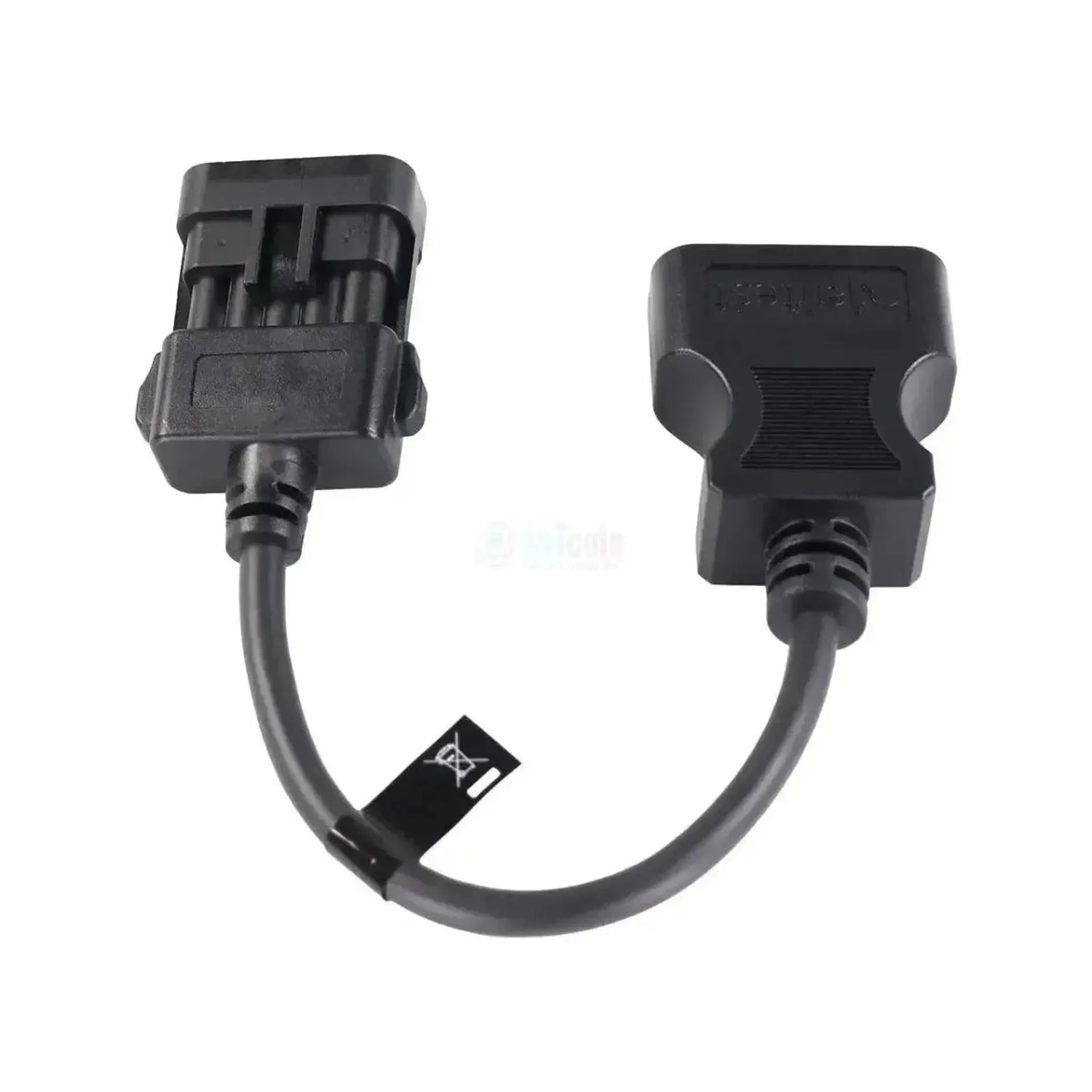

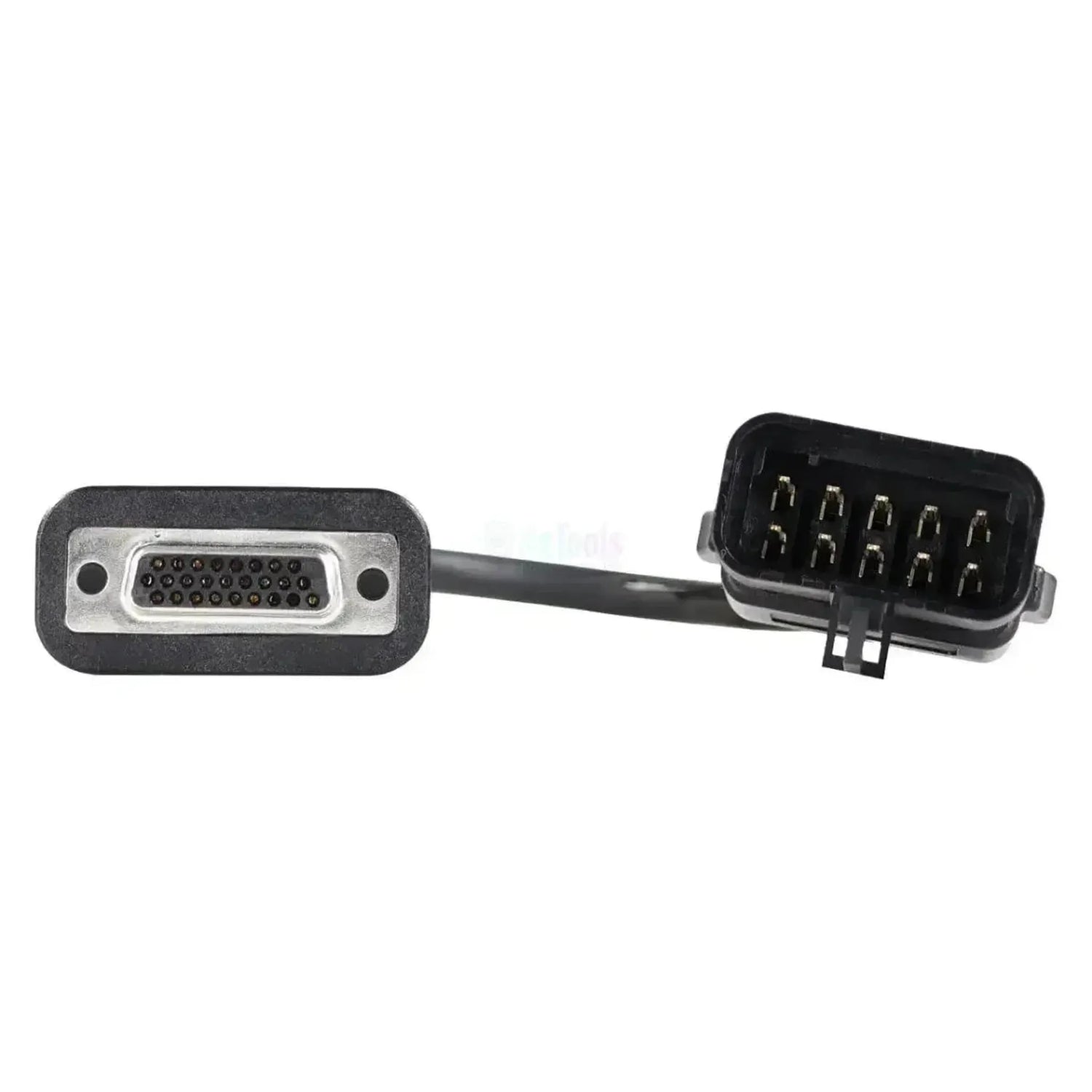

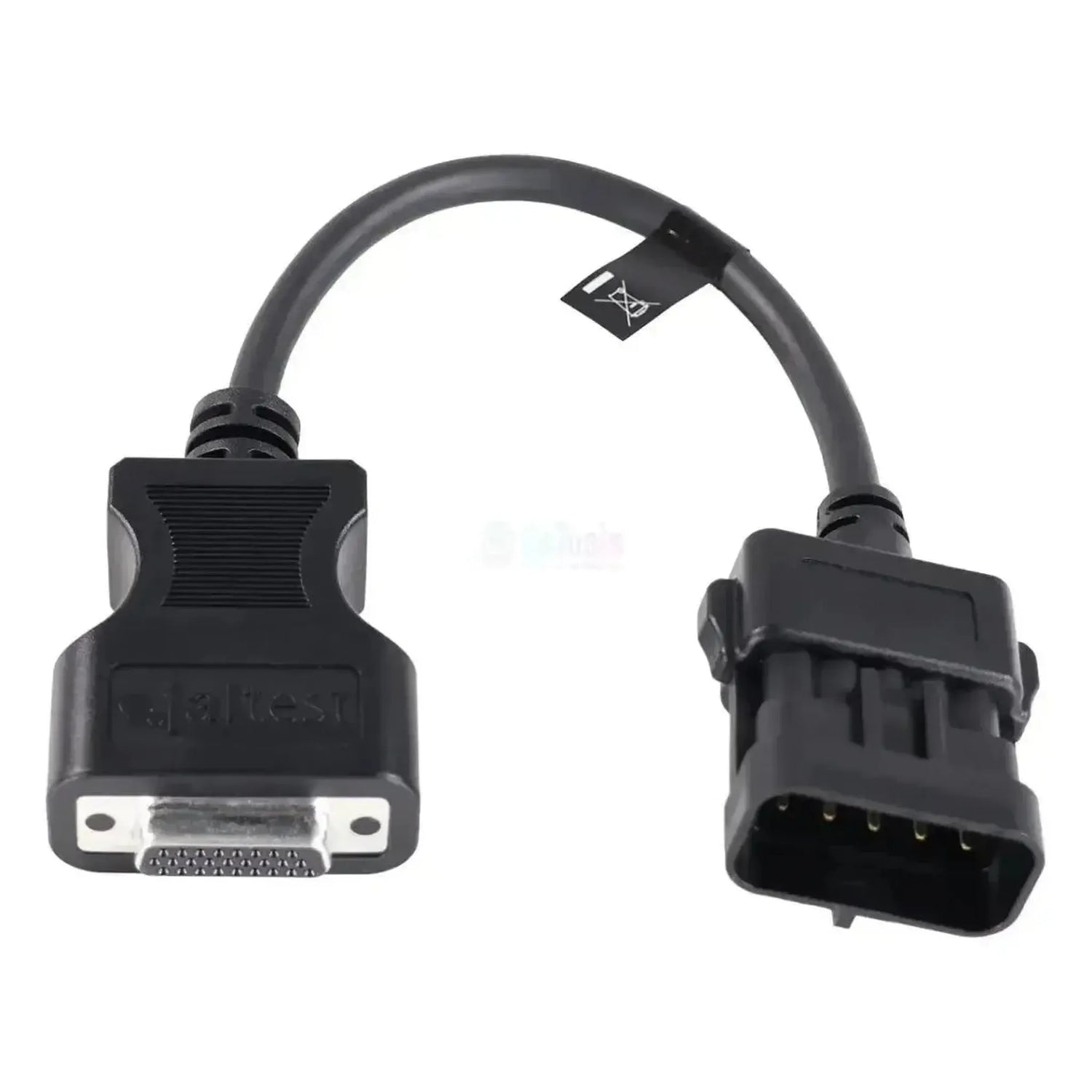

De Jaltest JDC604.9 verbindt de 10-pins MEFI-aansluiting van de MerCruiser-binnenboordmotoren met uw Jaltest-interface. Aan de motorzijde zit een rechthoekige zwarte stekker met tien pennen in een dubbele rij van vijf en een vergrendelingslip op de rug. Aan de interfacezijde eindigt de kabel op een 26-pins D-sub met schroefborging, die u op de Jaltest Link V9 aansluit via de verlengkabel JDC100B. Het snoer meet 28 tot 30 cm.

Achter die aansluiting ligt de MEFI-inspuitregeling, de benzinemotorregeling van de MerCruiser-binnenboordblokken, in de generaties MEFI 1-2 en MEFI 3-4. Op beide leest u foutcodes, bekijkt u meetwaarden, stuurt u componenten aan en volgt u live data. Parameters, kalibratie en reset horen bij de nieuwere 555-regeleenheden met hun eigen 4-pins stekker. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Dekt beide MEFI-generaties met één kabel: MEFI 1-2 en MEFI 3-4.
✔Op de MEFI-regeling krijgt u naast foutcodes ook meetwaarden en componentaansturing.
✔Met live data volgt u de waarden terwijl de motor draait.
✔Eén aansluiting voor een breed motorenpakket: Van de 4.3-serie tot de MAG-blokken en de grote 454-, 496- en 502-uitvoeringen.

AANDACHTSPUNTEN

✕De interfacezijde is een 26-pins D-sub: Op de Jaltest Link V9 sluit u de kabel aan via de JDC100B.
✕Bij de MEFI-regeleenheden zijn parameters, kalibratie en reset niet mogelijk.
✕De gas- en schakelbediening, de koersregeling en de 555-regeleenheden zitten achter andere stekkers; voor de 4-pins 555-aansluiting is de JDC603A bedoeld.
✕Uitsluitend voor de binnenboordmotoren van MerCruiser; de Mercury-buitenboordmotoren hebben deze aansluiting niet.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de MEFI-motorregeling van het MerCruiser-blok. Dat is de enige eenheid achter deze 10-pins aansluiting. Onderstaande eenheden komen uit de Mercury-dekking van Jaltest Marine.

Regeleenheden die u kunt benaderen

  • MEFI 1-2: Motorregeling, eerste generaties.
  • MEFI 3-4: Motorregeling, derde en vierde.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving.
  • Meetwaarden: Sensoren op de MEFI-regeling.
  • Componenten: Actuatoren rechtstreeks aansturen.
  • Live data: Volgen bij draaiende motor.

Zo gebruikt u hem

  1. Stekker zoeken: 10-pins MEFI-stekker bij de motor.
  2. Aansluiten: Steek de JDC604.9 op de stekker.
  3. Verlengkabel: Schroef de JDC100B op de D-sub.
  4. Link koppelen: JDC100B op de Jaltest Link V9.
  5. Uitlezen: Kies Mercury en het motortype.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elk MerCruiser-binnenboordblok met de 10-pins MEFI-aansluiting. Jaltest Marine voert onderstaande motoren in de dekking; of u goed zit, ziet u aan de rechthoekige zwarte stekker met een dubbele rij van vijf pennen en niet aan het typenummer van het blok.

Mercury MerCruiser:

  • 4.3-serie: 4.3 EFI, 4.3 MPI en 4.3 MPI ECT.
  • 5.0- en 5.7-serie: 5.0 EFI, 5.0 MPI, 5.7 EFI, 5.7 MPI en de Horizon-uitvoeringen.
  • MAG-serie: 262 MAG, 350 MAG EFI en MPI, 377 MAG MPI, 383 MAG Stroker, 496 MAG (HO) en 8.2 MAG.
  • Grote blokken: 454 EFI en MPI, 502 EFI, 502 MAG EFI en 502 MPI, 7.4 TBI en 7.4 MPI, 8.1S Horizon en HO.
  • Overige: Scorpion- en Black Scorpion-uitvoeringen, MX 6.2 MPI, Vazer 100, de 200/250 Optimax en 240 EFI.
💡
Goed om te weten: De MEFI-aansluiting zit in de motorruimte, op of naast de motor. MerCruiser stapte later over op de ECM- en PCM-555-regeling met een 4-pins stekker; die vraagt om de JDC603A. Tel het aantal pennen op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
I vilken kabelsats denna kabel också ingår. Har ni redan satsen behöver ni inte köpa kabeln separat.Del av kabelsats
Marin kabelsats

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • Marin

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
10-poligt rektangulär kontakt

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data
Ni kan aktivera komponenter för att testa om de är defekta. Det förenklar felsökningen.Styra komponenter
Ni kan ändra inställningar i styrenheter och utföra kalibreringar efter reparation eller byte.Parametrar och kalibreringar

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
30 cm
Styrenheter
MEFI 1-2 och MEFI 3-4 (motorstyrning)
Referensnummer
JDC604.9

Övriga specifikationer

Toepassing
Mercury MerCruiser binnenboordmotoren (MEFI 1-4)
Aansluiting interfacezijde
26-pins D-sub (SUBD-26) met schroefborging
Lengte
28 - 30 cm
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en binnenboord (70002009)
Vereiste verlengkabel
JDC100B (2,5 m SUBD-26) bij gebruik met de Jaltest Link V9
Nodig om te gebruiken
Jaltest Link V9, verlengkabel JDC100B en een actieve licentie voor Jaltest Marine
