Jaltest | SKU: JDC631A

Jaltest (JDC631A) | Hidea/Parsun 6-polig OBD – 16-polig OBD2 Verloppkabel | Motorbåt

Name: Jaltest (JDC631A) | Hidea/Parsun 6-polig OBD – 16-polig OBD2 Verloppkabel | Motorbåt
Brand: Jaltest
SKU: JDC631A
Price: 174.95 EUR
Availability: InStock

€174,95 inkl.

€144,59 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

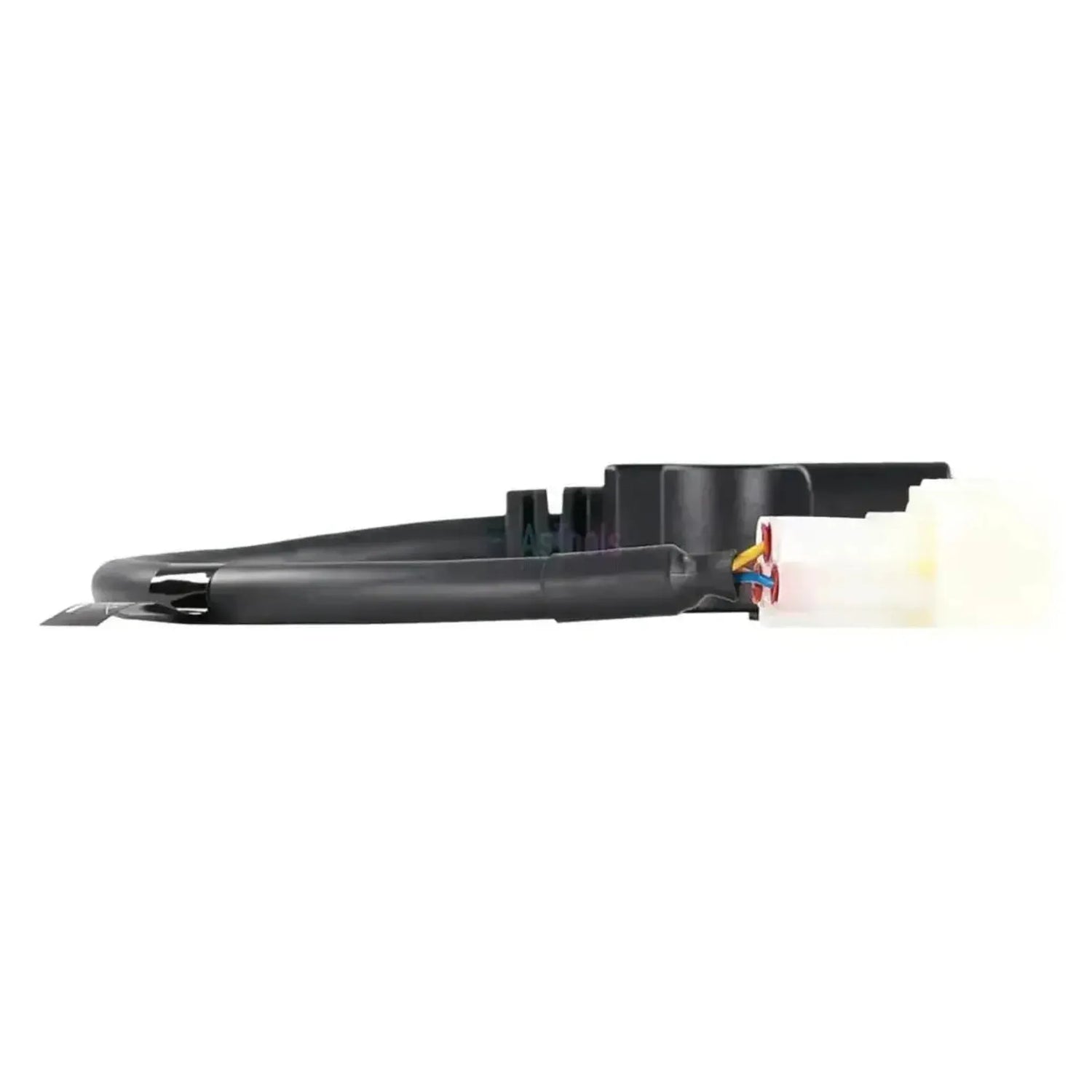

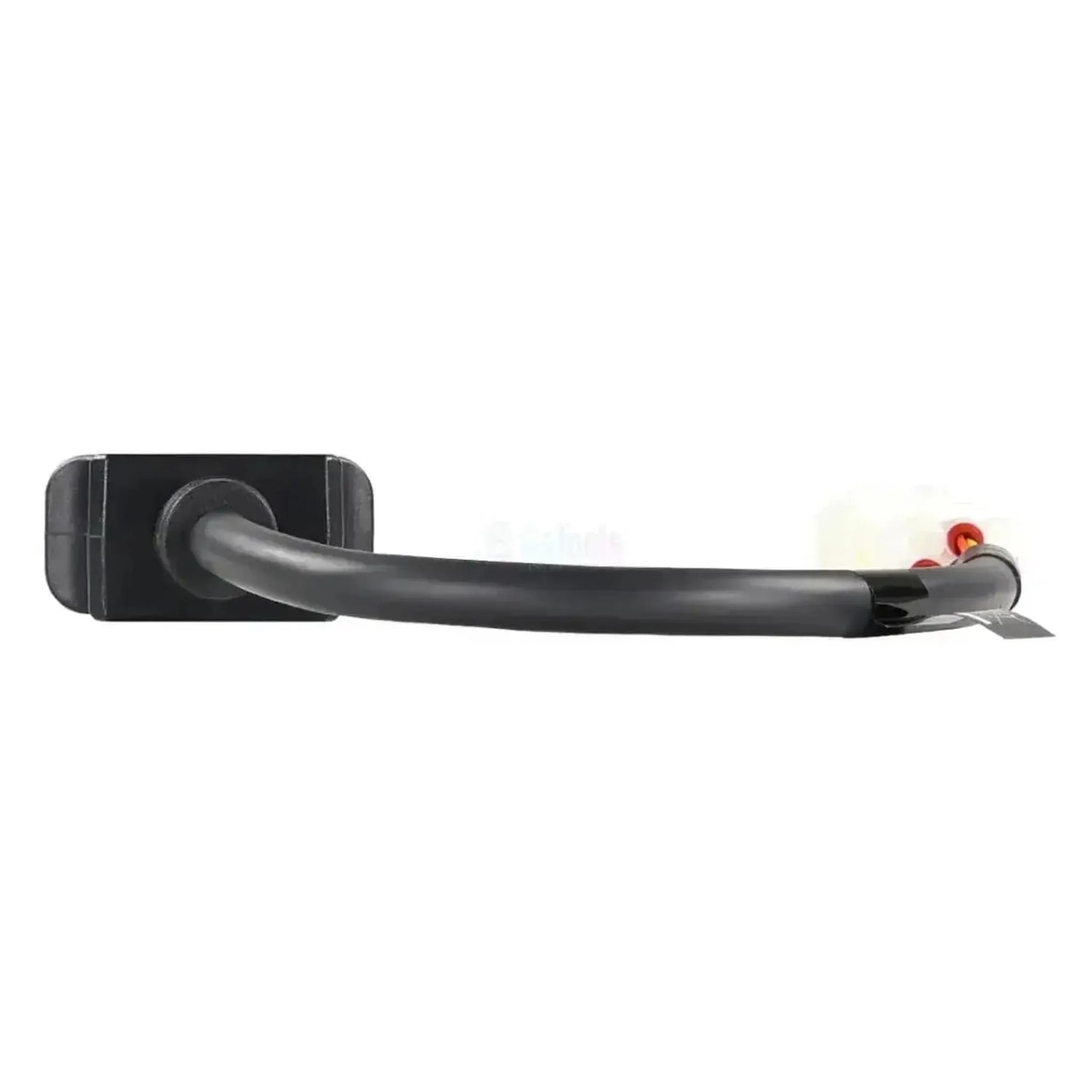

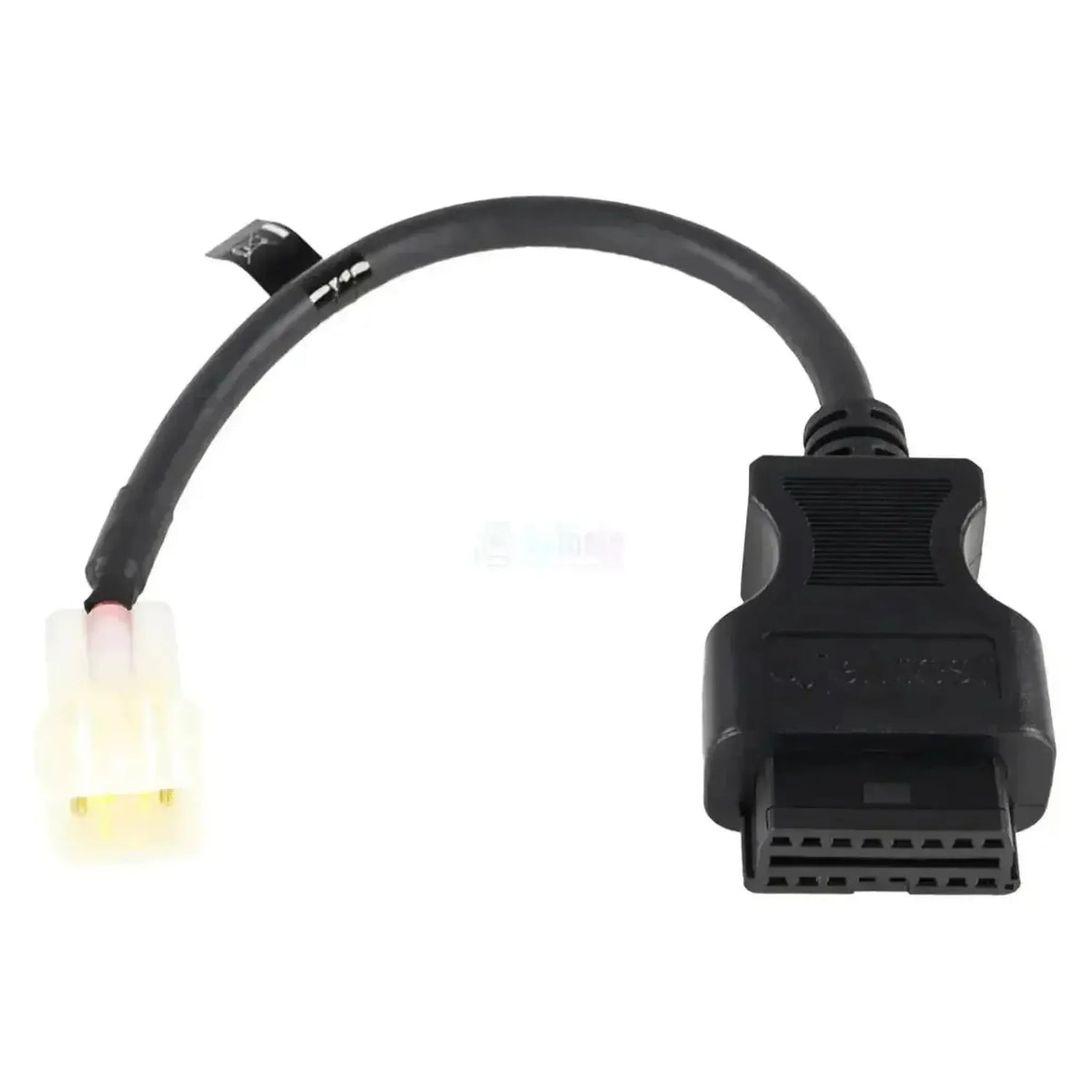

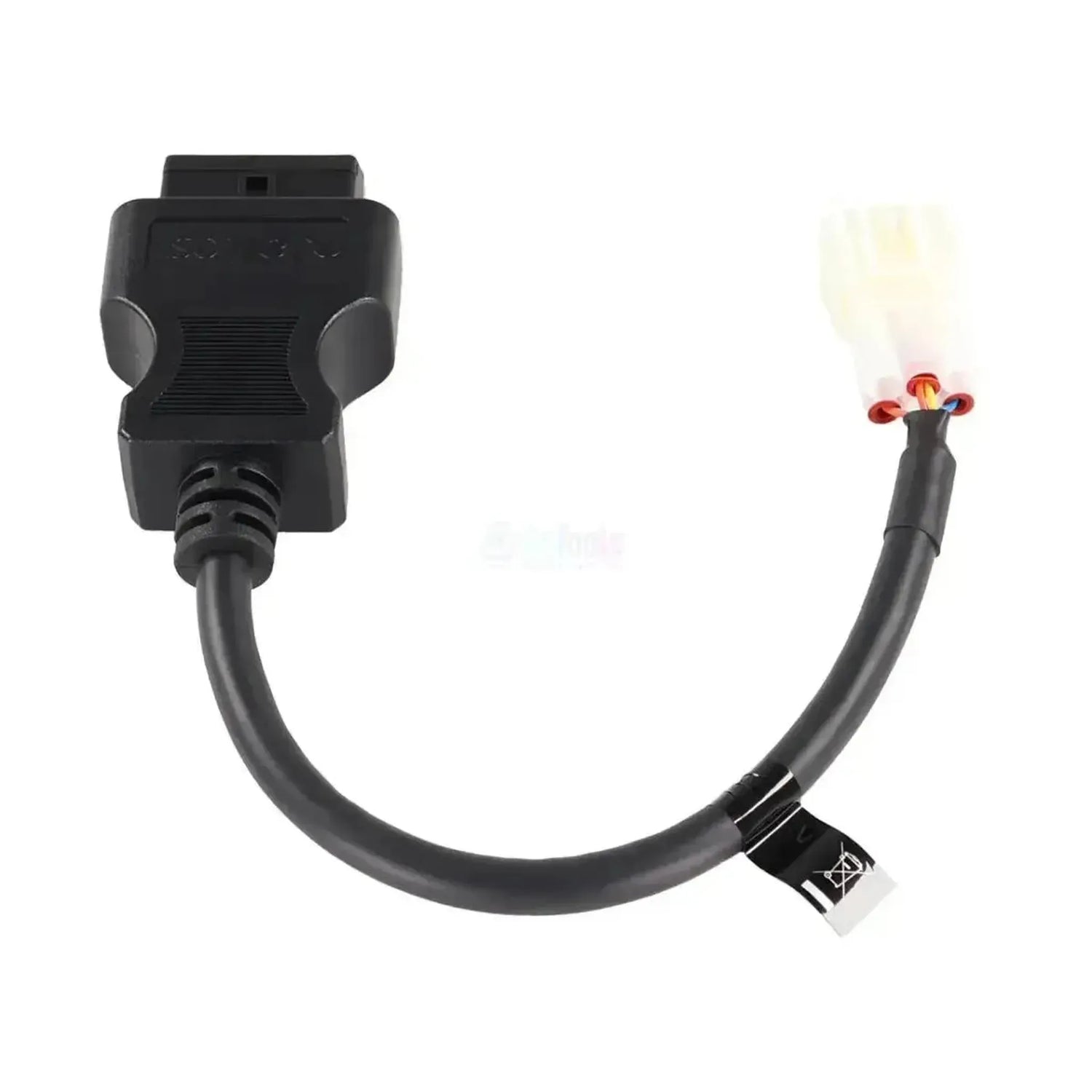

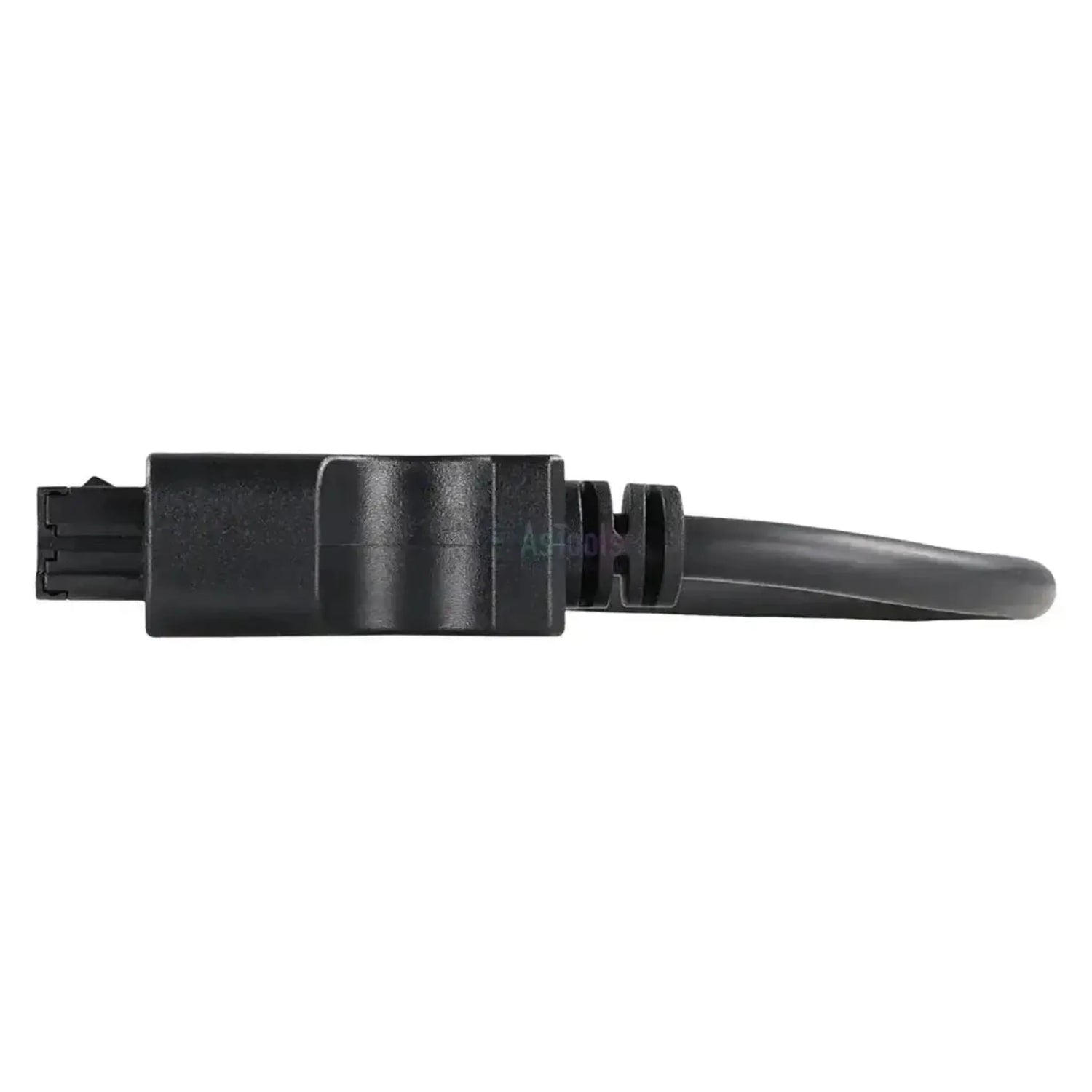

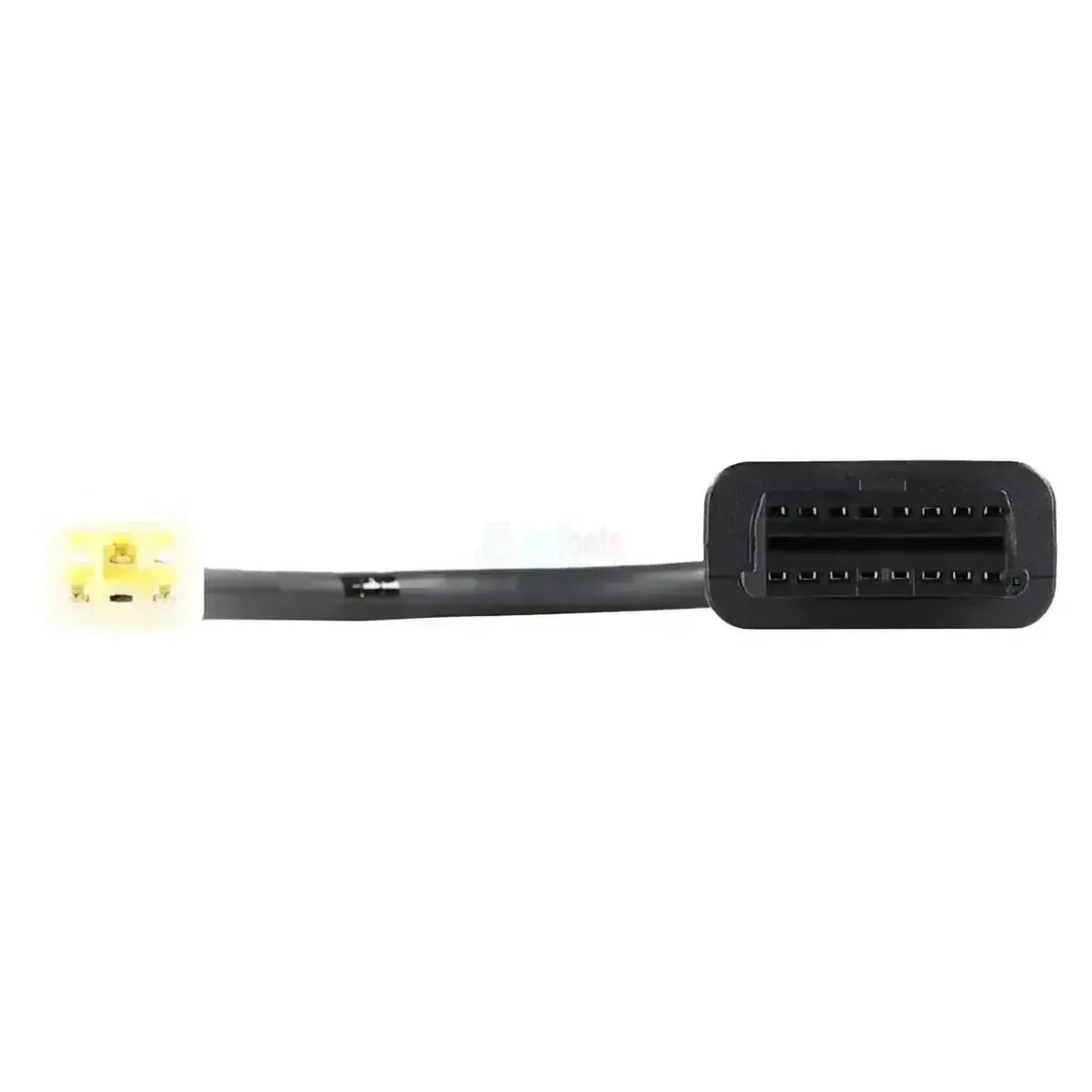

De Jaltest JDC631A brengt de 6-pins diagnoseaansluiting van de geïnjecteerde Hidea- en Parsun-buitenboordmotoren naar de 16-pins OBD2-ingang van uw Jaltest-apparatuur. Aan de motorzijde zit een rechthoekige stekker van roomwit kunststof met gele borgwiggen en vlakke messen; alleen de aders die de diagnoselijn nodig heeft, zijn aangesloten. De aansluiting zit onder de motorkap.

Beide merken gebruiken dezelfde regeleenheid, de ECM Delphi, en daarom volstaat één kabel. Daarop leest u foutcodes en meetwaarden uit, stuurt u componenten aan, inclusief cilinderbalans en cilinders uitschakelen, en kijkt u live mee. Wat er beschikbaar is, verschilt per model. De dekking loopt van de HDEF20 tot de HDEF130 en van de Parsun F30 EFI tot de EFI 115. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Dekt twee merken met één kabel: Hidea en Parsun delen de ECM Delphi-motorregeling.

✔Leest de foutcodes en meetwaarden van de injectiemotoren uit, van HDEF20 tot HDEF130.

✔Op verschillende modellen kunt u componenten aansturen, inclusief directe tests als cilinderbalans en cilinders uitschakelen.

✔Op onder meer de HDEF30 en de EFI 115 volgt u de waarden met live meekijken in realtime terwijl de motor draait.

AANDACHTSPUNTEN

✕De functieset verschilt sterk per model: Componenten aansturen staat onder meer bij de HDEF115 en de Parsun-modellen, maar niet bij elk model; op de Parsun F30 EFI ontbreekt de realtime weergave.

✕Jaltest voert bij deze merken op geen enkel model parameters, kalibratie of onderhoudsreset.

✕Alleen voor de 6-pins aansluiting van de injectiemotoren; carburateurmodellen hebben geen regeleenheid en zijn niet uit te lezen.

✕De ECM Delphi is de enige regeleenheid die Jaltest bij deze merken voert; de overige elektronica aan boord bereikt u niet via deze kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Hidea- en Parsun-buitenboordmotoren met de Jaltest Link uitlezen. Er is één regeleenheid, en welke functies erop staan verschilt per model.

Regeleenheden die u kunt benaderen

ECM Delphi: Motorregeling Hidea en Parsun.

Wat u kunt doen

Foutcodes: Lezen met omschrijving.
Meetwaarden: Sensorwaarden bekijken.
Componenten: Cilinderbalans, compressie.
Live meekijken: Onder meer HDEF30, EFI 115.

Zo gebruikt u hem

Stekker zoeken: Zoek de roomwitte stekker onder de kap.
Aansluiten: Steek de JDC631A op de aansluiting.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
Contact aan: Zet het contact aan.
Uitlezen: Kies Hidea of Parsun en het model.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de modelnaam. Deze kabel past op de Hidea- en Parsun-buitenboordmotoren met injectie en de 6-pins diagnoseaansluiting onder de motorkap. Onderstaande modellen staan in de Jaltest Marine-dekking; aan de roomwitte stekker met gele borgwiggen ziet u of u de juiste aansluiting voor u heeft.

Hidea:

HDEF20 en HDEF30: Injectiemotoren.
HDEF40 en HDEF40 SK: Injectiemotoren.
HDEF50 en HDEF60: Injectiemotoren.
HDEF115 en HDEF130: Injectiemotoren.

Parsun:

F30 EFI en F40 EFI: Injectiemotoren.
F50 EFI en F60 EFI: Injectiemotoren.
EFI 115: Injectiemotor.

💡

Goed om te weten: Deze kabel hoort bij de roomwitte 6-pins stekker met de gele borgwiggen die Hidea en Parsun op hun injectiemotoren gebruiken; die zit onder de motorkap. Verwar hem niet met de ronde grijze Deutsch 6-pins stekker van inbouwmotoren, die er heel anders uitziet. Carburateurmodellen hebben geen regeleenheid en zijn niet uit te lezen.

Verpakkingsinhoud

1x Jaltest (JDC631A) | Hidea/Parsun 6-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel
För hur många fordonsmärken kabeln är lämplig. Många adapterkablar passar bara ett märke med egen kontakt.Antal fordonsmärken: 2 märken

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: Jaltest
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul: Marin

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: 6-poligt OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 16-pins OBD2
