Jaltest (JDC559A) | Haulotte 6+6-polig OBD – 16-polig OBD2 adapterkabel | Lyft- och lyftanordningar

Name: Jaltest (JDC559A) | Haulotte 6+6-polig OBD – 16-polig OBD2 adapterkabel | Lyft- och lyftanordningar
Brand: Jaltest
SKU: JDC559A
Price: 138.95 EUR
Availability: InStock

€138,95 inkl.

€114,83 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

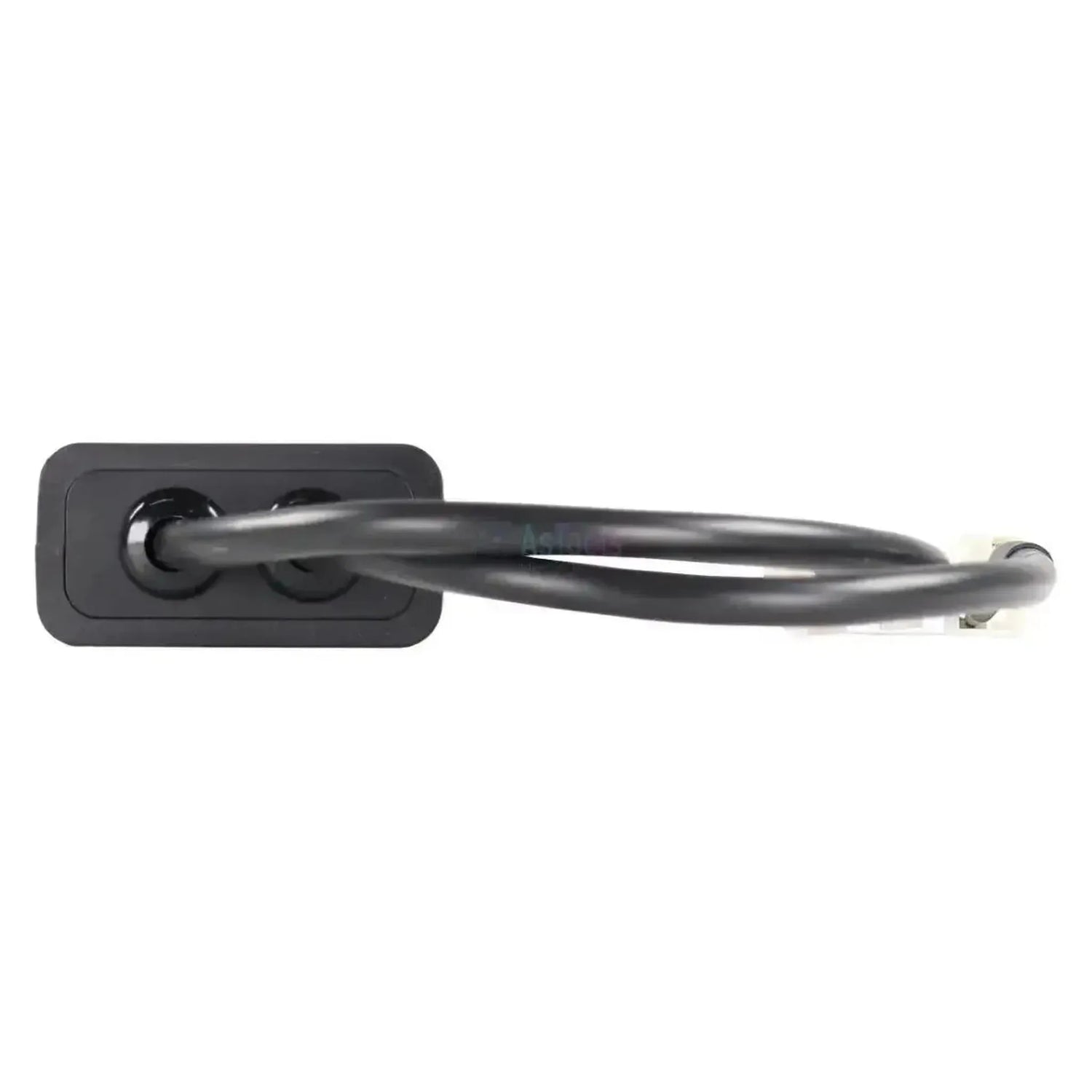

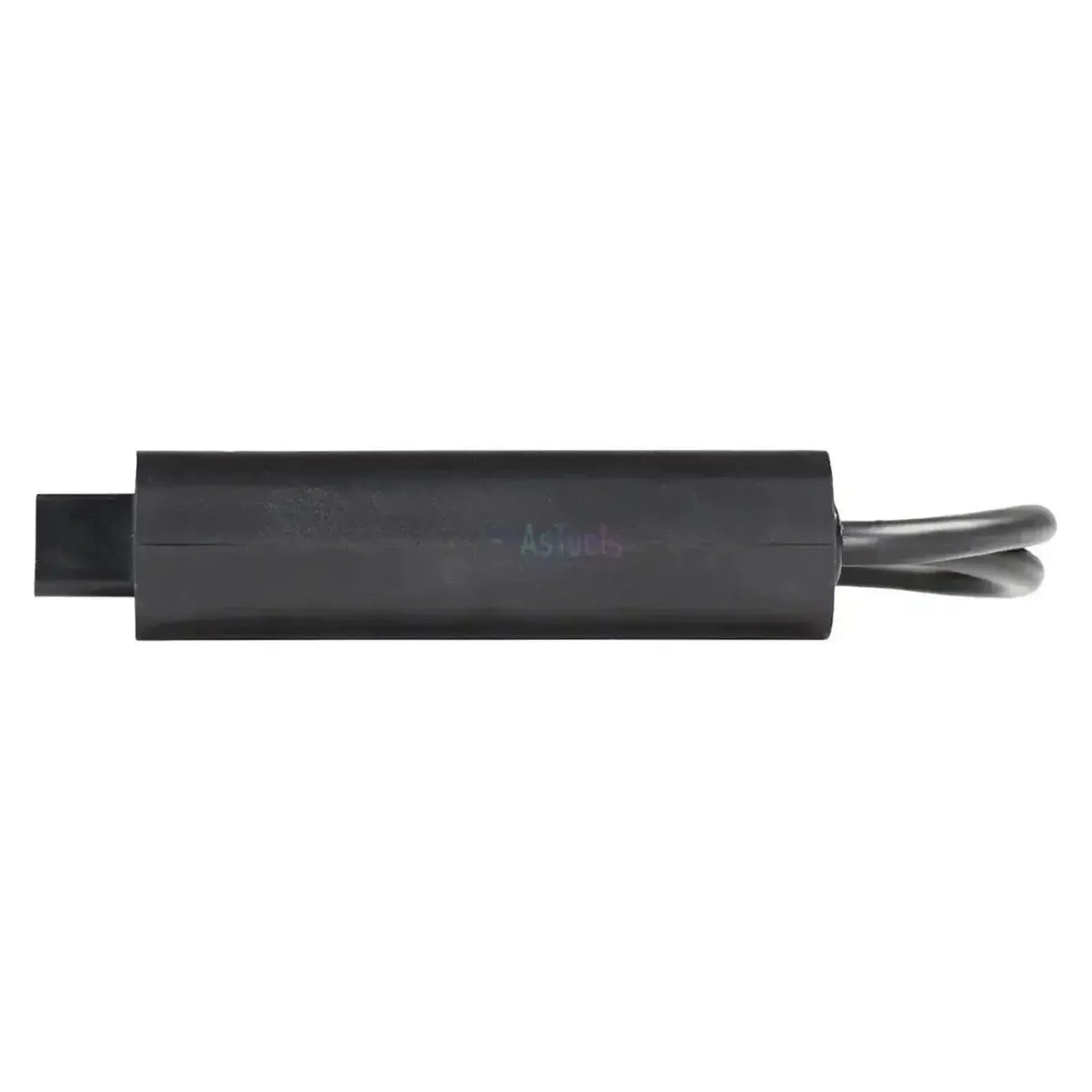

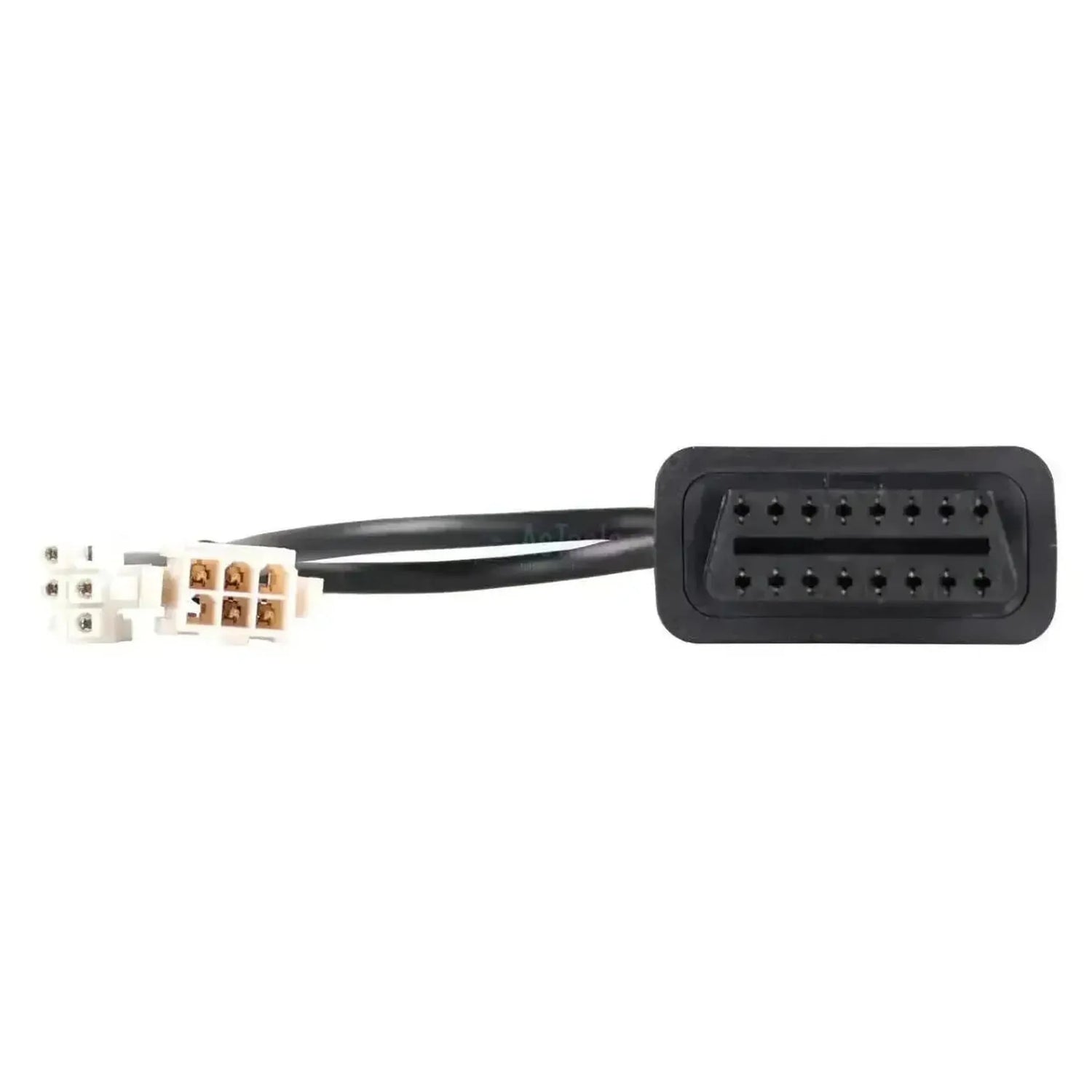

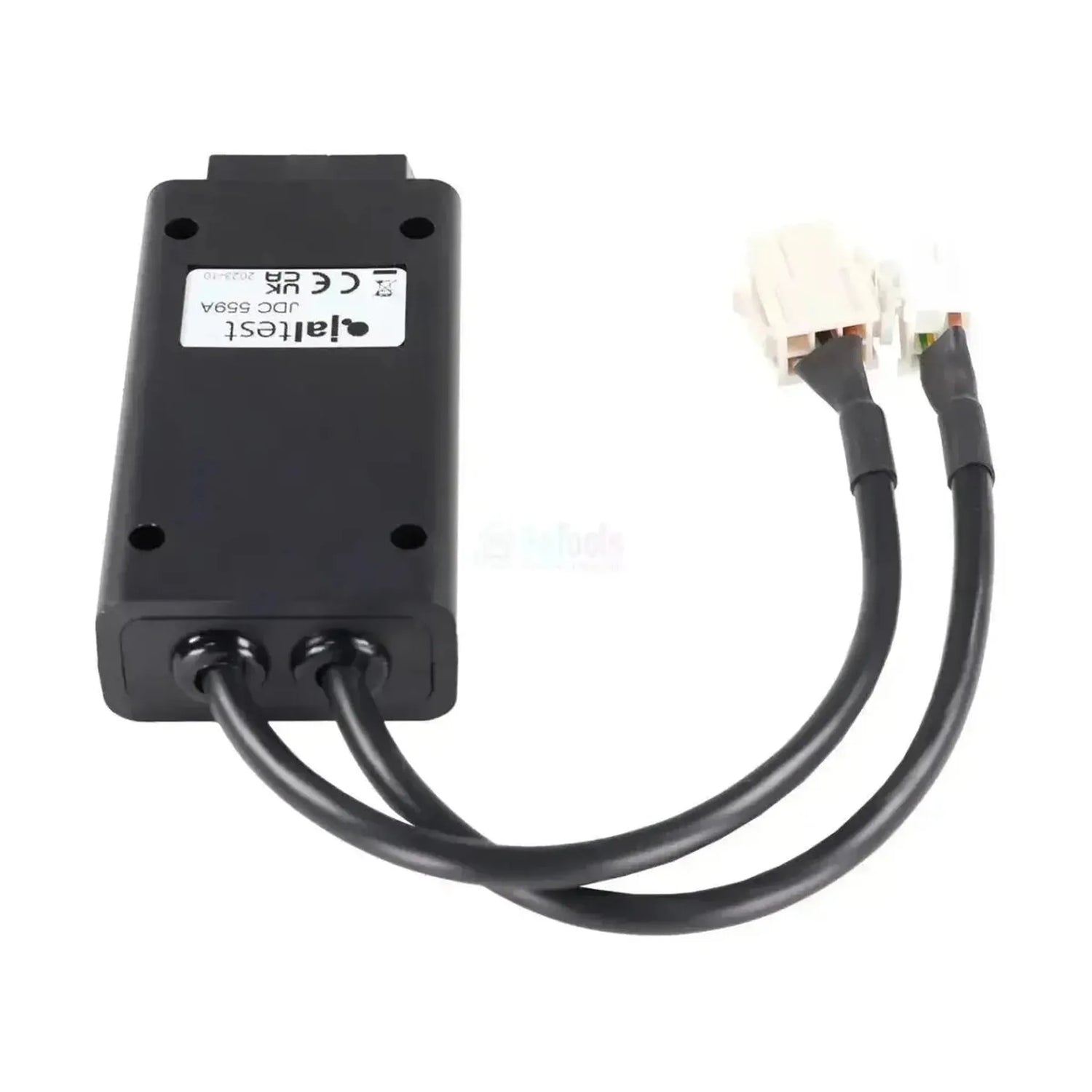

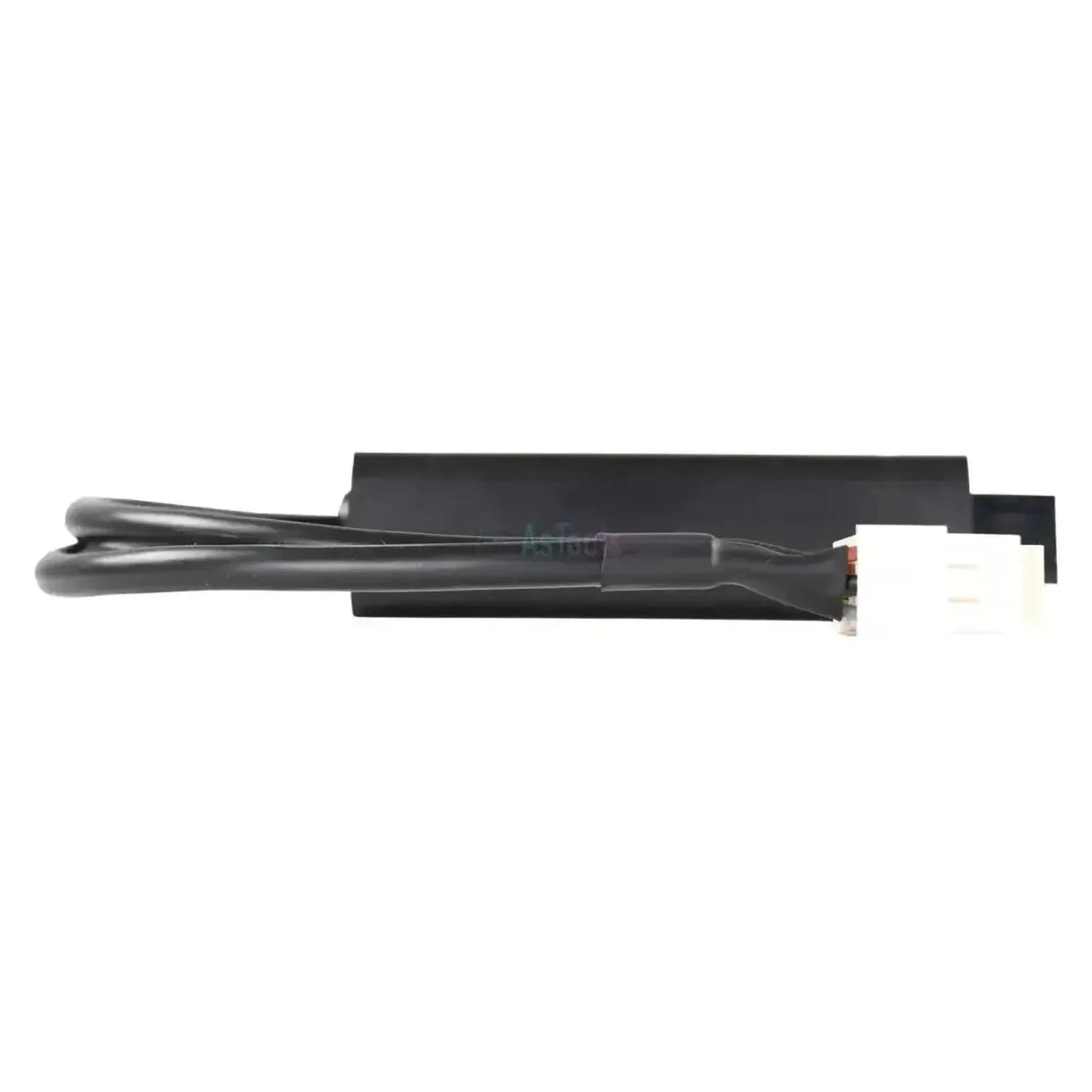

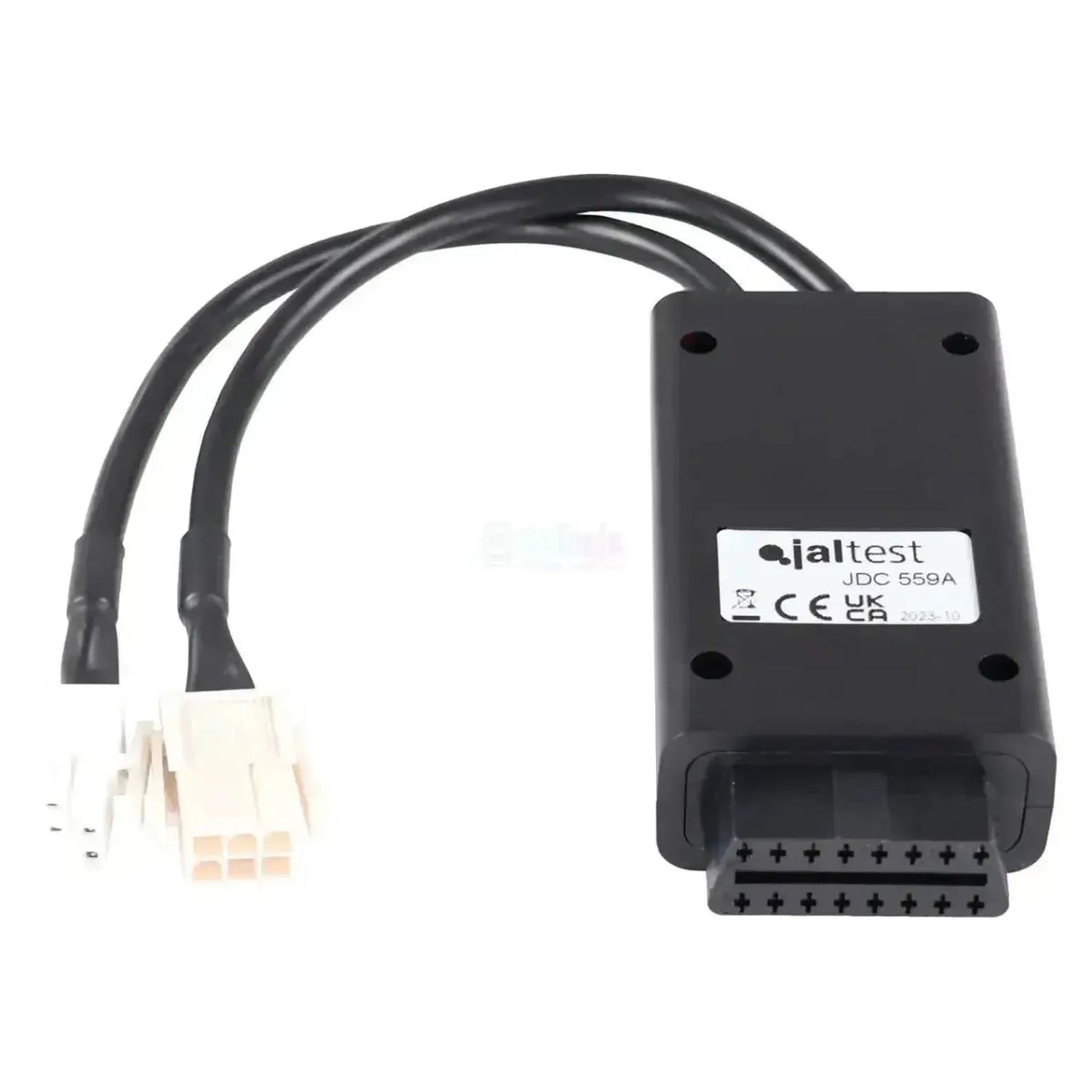

De Jaltest JDC559A koppelt de 6+6-pins diagnoseaansluiting van Haulotte-hoogwerkers en -verreikers aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Direct achter de OBD2-koppeling zit een zwart rechthoekig kastje waaruit twee takken komen, elk met een witte 6-polige stekker in twee rijen van drie. De twee stekkers vormen een passend paar, de ene met contactbussen en de andere met een pennenkap. Het snoer is 30 cm lang.

Met beide takken aangesloten bereikt de Jaltest-software de regeleenheden zonder tussentijds om te steken. Dat zijn de hydraulieksturing HYDRAULICS in de CAN- en de oudere RS232-uitvoering, de motorregeling ECM Kohler inclusief de Stage V-uitvoering, en op de HA-serie de E-CDIS van de Kubota-motoren. Op de HTL-verreikers staat alleen de Kohler-regeling in de dekking. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest MHE.

PLUSPUNTEN

✔Beide 6-polige stekkers in één kabel, zodat u tijdens het diagnosewerk niet hoeft om te steken.

✔Bereikt de hydraulieksturing HYDRAULICS in zowel de CAN- als de oudere RS232-uitvoering, dus over meerdere machinegeneraties.

✔Dekt de motorregeling ECM Kohler, inclusief de Stage V-uitvoering van de recentere machines.

✔Op de HA-hoogwerkers ook de E-CDIS-regeling van de Kubota-motoren, en bruikbaar met Link V8.1 en V9.

AANDACHTSPUNTEN

✕Op de HTL-verreikers staat alleen de Kohler-regeling in de dekking; de E-CDIS en de HYDRAULICS-sturing komen daar niet voor.

✕De RS232-uitvoering van HYDRAULICS hoort bij de oudere machines; welke van de twee op uw machine zit, bepaalt wat u ziet.

✕Alleen voor de 6+6-pins Haulotte-aansluiting. Machines met één 4-pins stekker vallen onder JDC549.9, die aan de interfacezijde op een 26-pins DB26 eindigt.

✕Met 30 cm is het snoer kort, dus u werkt dicht bij de onderbediening.

Toepassingen en functionaliteiten

Via deze dubbele verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en per motorisering; de hoogwerkers hebben meer aan boord dan de HTL-verreikers.

Regeleenheden die u kunt benaderen

HYDRAULICS (CAN): Hydraulieksturing op de CAN-bus.
HYDRAULICS (RS232): Oudere machines, seriële verbinding.
ECM Kohler: Kohler-dieselmotorregeling.
ECM Kohler (Stage V): Stage V-uitvoering.
E-CDIS: Kubota-motoren op de HA-serie.

Wat u kunt doen

Foutcodes: Lezen en wissen per regeleenheid.
Meetwaarden: In cijfers en grafiek bekijken.
Onderhoud: Intervallen en servicerapport.
Aanvullende acties: Waar Jaltest ze aanbiedt.

Zo gebruikt u hem

Stekkers zoeken: Zoek de 6+6-pins aansluiting bij de onderbediening.
Aansluiten: Steek beide witte stekkers van de JDC559A in.
Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
Contact aan: Zet het contact van de machine aan.
Uitlezen: Kies Haulotte en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Haulotte-machine waar de aansluiting bij de onderbediening uit een 6+6-pins verbinding bestaat. Hieronder staan de series in de Jaltest MHE-dekking. Machines met één 4-pins aansluiting horen bij JDC549.9.

Haulotte:

HA Series: HA 12 tot en met HA 80, knikarmhoogwerker.
H Series: H 12 tot en met H 43, schaarhoogwerker.
HT Series: HT 16 tot en met HT 67, telescoophoogwerker.
HTL Series: HTL 3000 tot en met HTL 9000, verreiker.
COMPACT 10 DX en COMPACT 12 DX: Schaarhoogwerker.
STAR Series: STAR 6, 8 en 10, verticale mastlift.
OPTIMUM 8: Schaarhoogwerker.
SIGMA 16: Telescoophoogwerker.

💡

Goed om te weten: De twee witte 6-polige stekkers vormen een passend paar, de ene met contactbussen en de andere met pennen. Controleer aan de machine zelf hoe de aansluiting bij de onderbediening is uitgevoerd voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC559A) | Haulotte 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: MHE intern transport
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Lyft- och hissanordning

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 6+6-poligt OBD

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder: Ja
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om det går att se när nästa service ska utföras. Användbart för att planera servicen väl.Visa servicedata: Ja

Användning

Referensnummer: JDC559A

Övriga specifikationer

Toepassing: Haulotte hoogwerkers en verreikers
Lengte: 30 cm
Regeleenheden: HYDRAULICS (CAN en RS232), ECM Kohler en ECM Kohler (Stage V), E-CDIS
Jaltest-module: Jaltest MHE (intern transport- en hijsmaterieel)
Nodig om te gebruiken: Jaltest Link V8.1 of V9 met licentie voor Jaltest MHE
