Jaltest | SKU: JDC567A

Jaltest (JDC567A) | AGCO Sisu 4+4-polig OBD – 16-polig OBD2 adapterkabel | Lantbruksfordon

Name: Jaltest (JDC567A) | AGCO Sisu 4+4-polig OBD – 16-polig OBD2 adapterkabel | Lantbruksfordon
Brand: Jaltest
SKU: JDC567A
Price: 138.95 EUR
Availability: InStock

€138,95 inkl.

€114,83 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

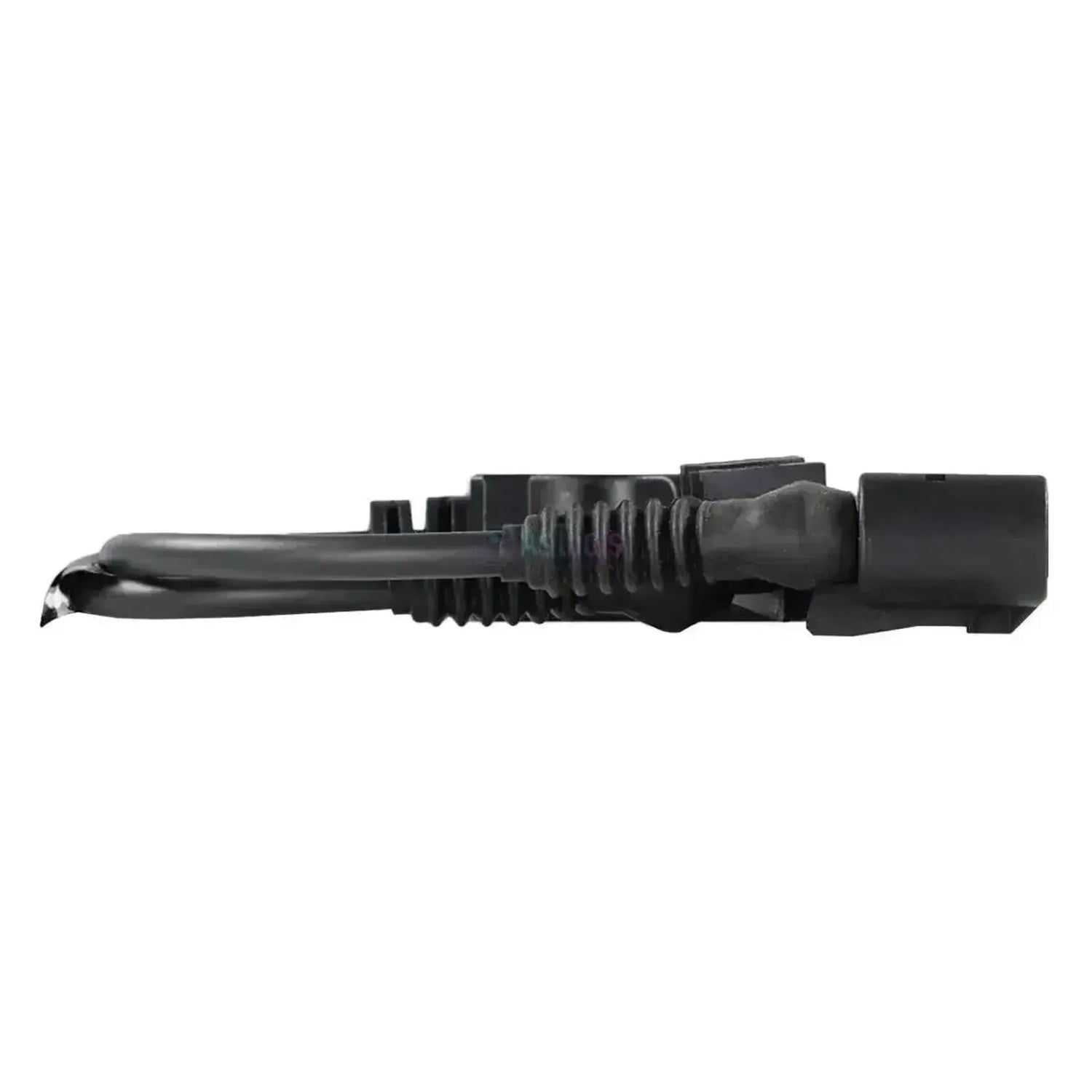

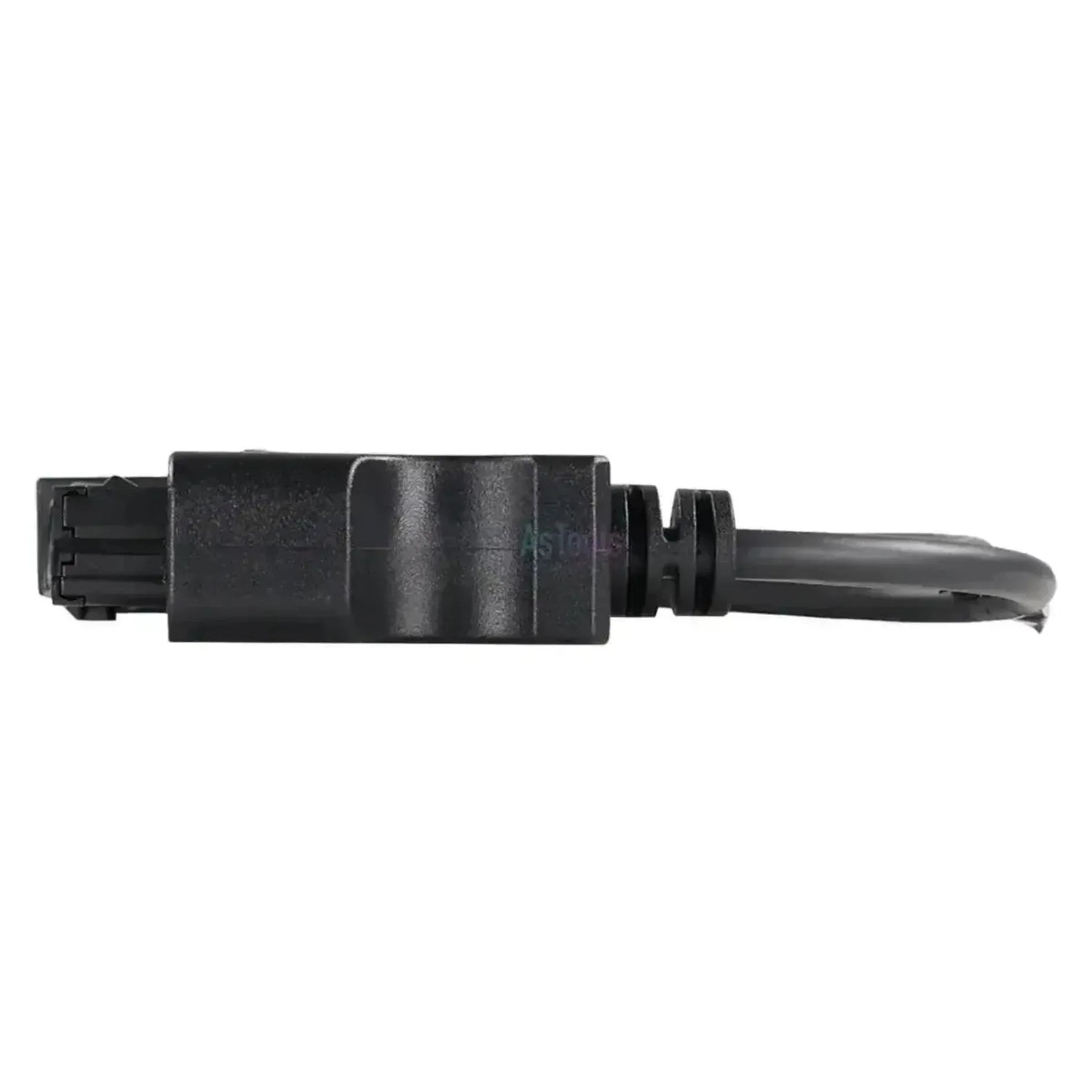

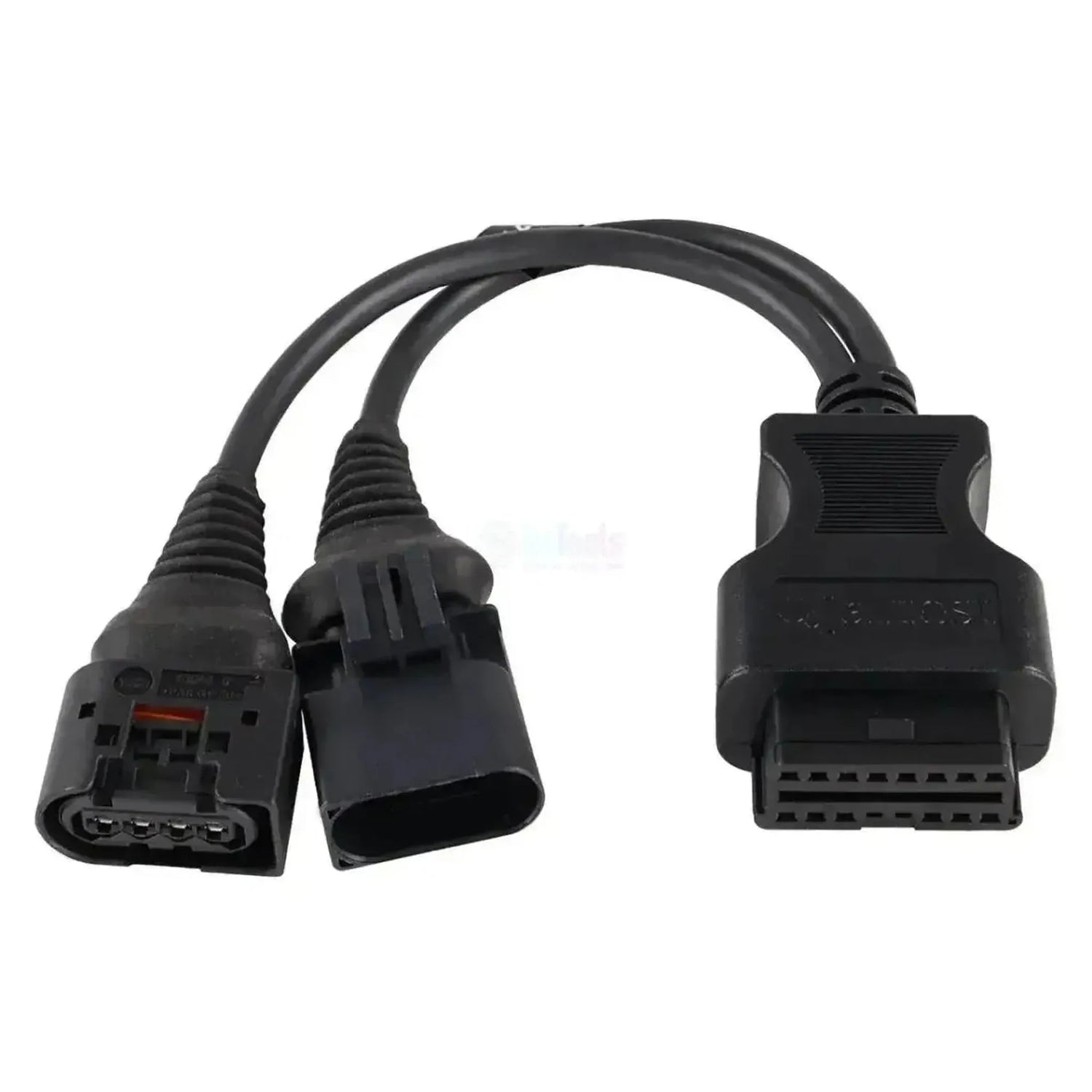

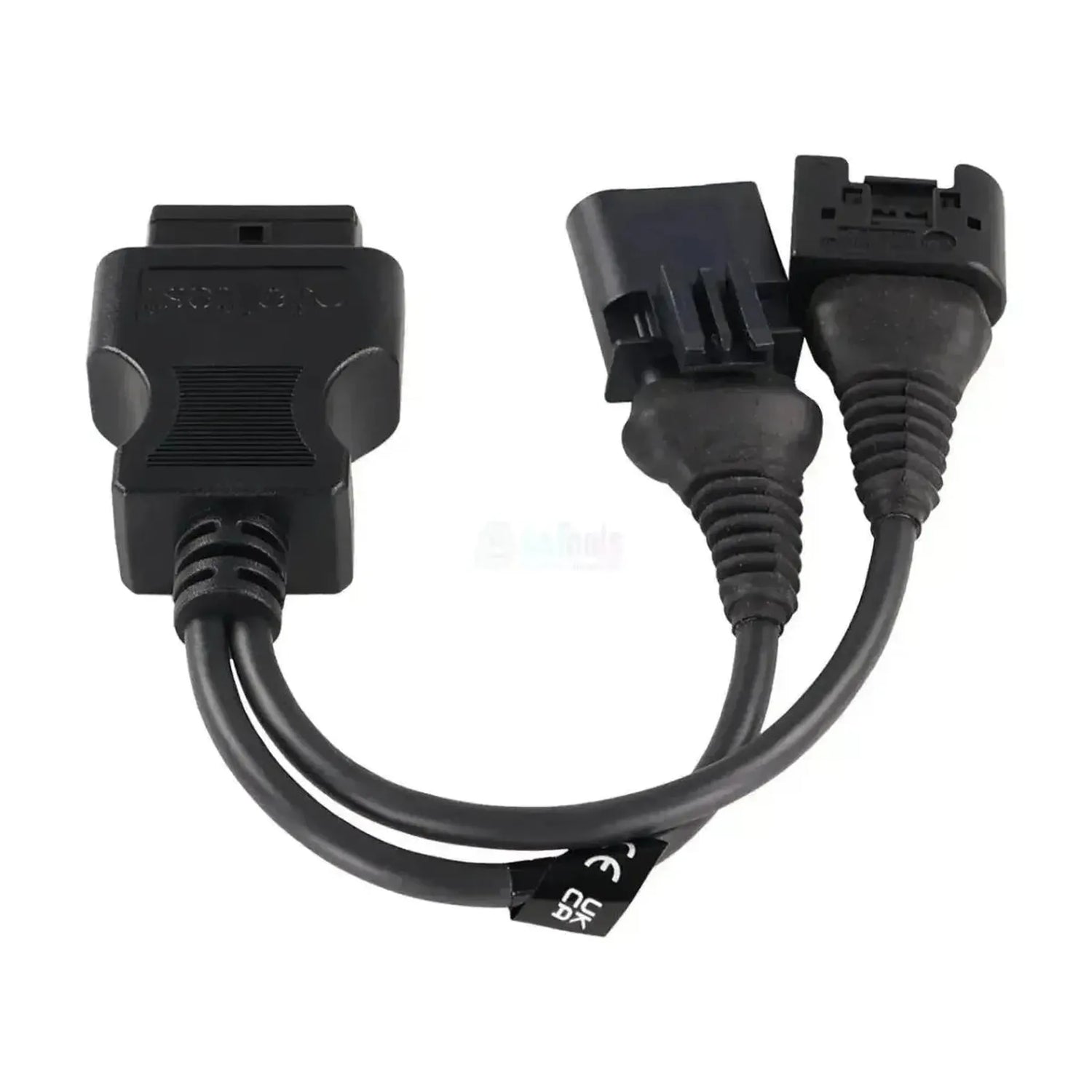

De Jaltest JDC567A brengt de twee losse 4-pins diagnoseaansluitingen van een AGCO-machine met Sisu-motor samen op één 16-pins OBD2-koppeling voor de Jaltest Link. Het is een Y-kabel van 300 mm: Achter de zwarte OBD2-behuizing splitst het snoer in twee even lange takken, elk met een eigen zwarte stekker. De ene tak heeft een rechthoekig huis met vier pinposities in één rij, een verende beugel en een gele borging; de andere eindigt op een dicht huis met een ovale opening en een kliklipje.

Via deze koppeling bereikt de Jaltest-software de motorregeling van de nieuwste Sisu-generatie, de EEM4S5 met de EDC MD1 en commonrail-inspuiting. U leest foutcodes, meetwaarden en onderhoudsintervallen uit en voert de aanvullende acties uit die Jaltest bij deze regeleenheid aanbiedt. De kabel werkt met de Link V8.1, V8.4 en V9 en valt onder Jaltest AGV.

PLUSPUNTEN

✔Bereikt de nieuwste Sisu-motorregeling EEM4S5 (EDC MD1, commonrail-inspuiting).

✔Werkt met de Link V8.1, V8.4 en V9, dus met de oudere en met de nieuwste interfacegeneratie.

✔Bij de EEM4S5 krijgt u naast uitlezen ook onderhoudsintervallen en aanvullende acties.

✔De twee takken hebben elk een eigen stekkervorm en passen daardoor maar op één plek op de machine.

AANDACHTSPUNTEN

✕Alleen voor de 4+4-pins aansluiting van de Tier 5-motoren; de oudere generaties EEM2 (VP30/VP44), EEM3 (EDC 7 UC31) en EEM4 (EDC 17 CV54) hebben een eigen diagnoseaansluiting.

✕De Sisu-dekking is uitleesgericht: Componenten aansturen, parameters instellen en kalibreren zijn bij deze regeleenheid niet mogelijk.

✕Met 300 mm is de kabel kort: De Jaltest Link hangt vlak bij de diagnoseaansluiting op de machine.

✕Voor gebruik zijn een Jaltest Link en een actieve licentie voor Jaltest AGV nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die AGCO-landbouwmachines met een Sisu Tier 5-motor uitlezen. Jaltest brengt de regeleenheid onder bij de motorgeneratie, niet bij het machinetype; onderstaande opsomming volgt de dekking van de EEM4S5.

Regeleenheden die u kunt benaderen

EEM4S5: Sisu-motorregeling, Tier 5.
EDC MD1: Dieselregeling met commonrail.

Wat u kunt doen

Foutcodes: Lezen, met omschrijving.
Meetwaarden: Met instelbare alarmgrenzen.
Onderhoud: Intervallen en klantrapport.
Aanvullende acties: Volgens de Jaltest-dekking.

Zo gebruikt u hem

Stekkers zoeken: Zoek de twee 4-pins aansluitingen.
Aansluiten: Zet elke tak op zijn eigen stekker.
Link koppelen: Sluit de OBD2-kant aan op de Link.
Contact aan: Zet het contact aan.
Uitlezen: Kies AGCO Sisu en de EEM4S5.

Compatibele voertuigen en toepassingen

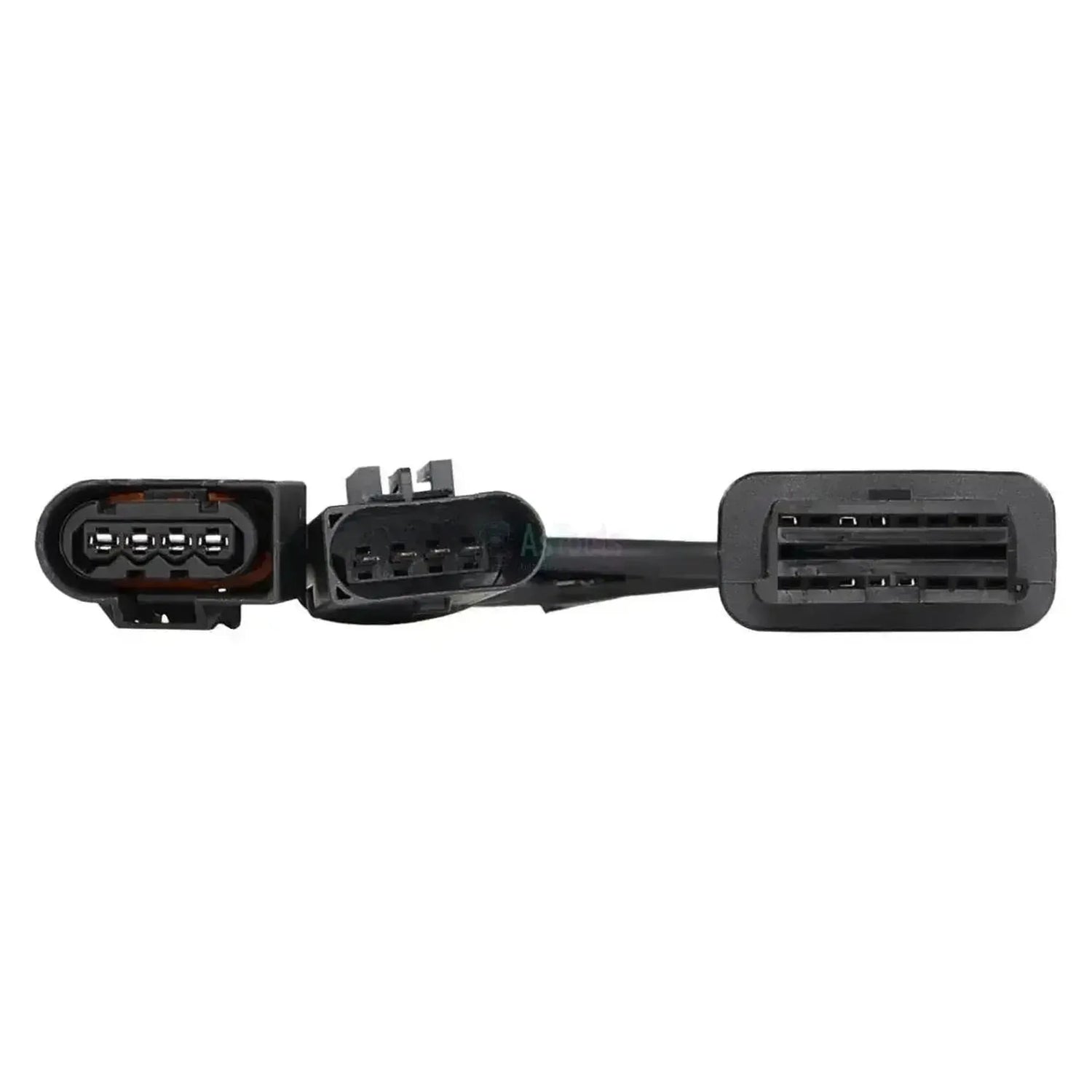

Bepalend is de motorgeneratie, niet de machine. Sisu-motoren worden als losse aandrijving in AGCO-landbouwmachines ingebouwd; Jaltest brengt de dekking daarom onder bij de motor. Aan de machine ziet u het verschil aan de stekkers: Deze kabel hoort bij twee losse 4-pins aansluitingen, één met een ovale opening en één rechthoekige met vier pinposities.

AGCO Sisu:

EEM4S5 (Tier 5 / Stage V): De generatie waarvoor deze kabel bestemd is, met de regeleenheid EDC MD1.
Toepassing: AGCO-landbouwmachines waarin de Sisu-motor is ingebouwd.
EEM2, EEM3 en EEM4: Vallen hierbuiten; deze generaties hebben een eigen diagnoseaansluiting.

💡

Goed om te weten: De diagnoseaansluiting hoort bij de motorgeneratie. De uitvoering met twee losse 4-pins stekkers is die van de Tier 5-motoren; halverwege het snoer van de kabel zit een wit CE-plaatje. Controleer de stekkers aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC567A) | AGCO Sisu 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: AGV lantbruk
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Lantbruksfordon

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V8.4
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 4+4-poligt OBD

Diagnosfunktioner

Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om det går att se när nästa service ska utföras. Användbart för att planera servicen väl.Visa servicedata: Ja
Om ytterligare procedurer som Jaltest erbjuder per styrenhet kan utföras, till exempel tester eller inlärningsprocedurer.Ytterligare procedurer: Ja
