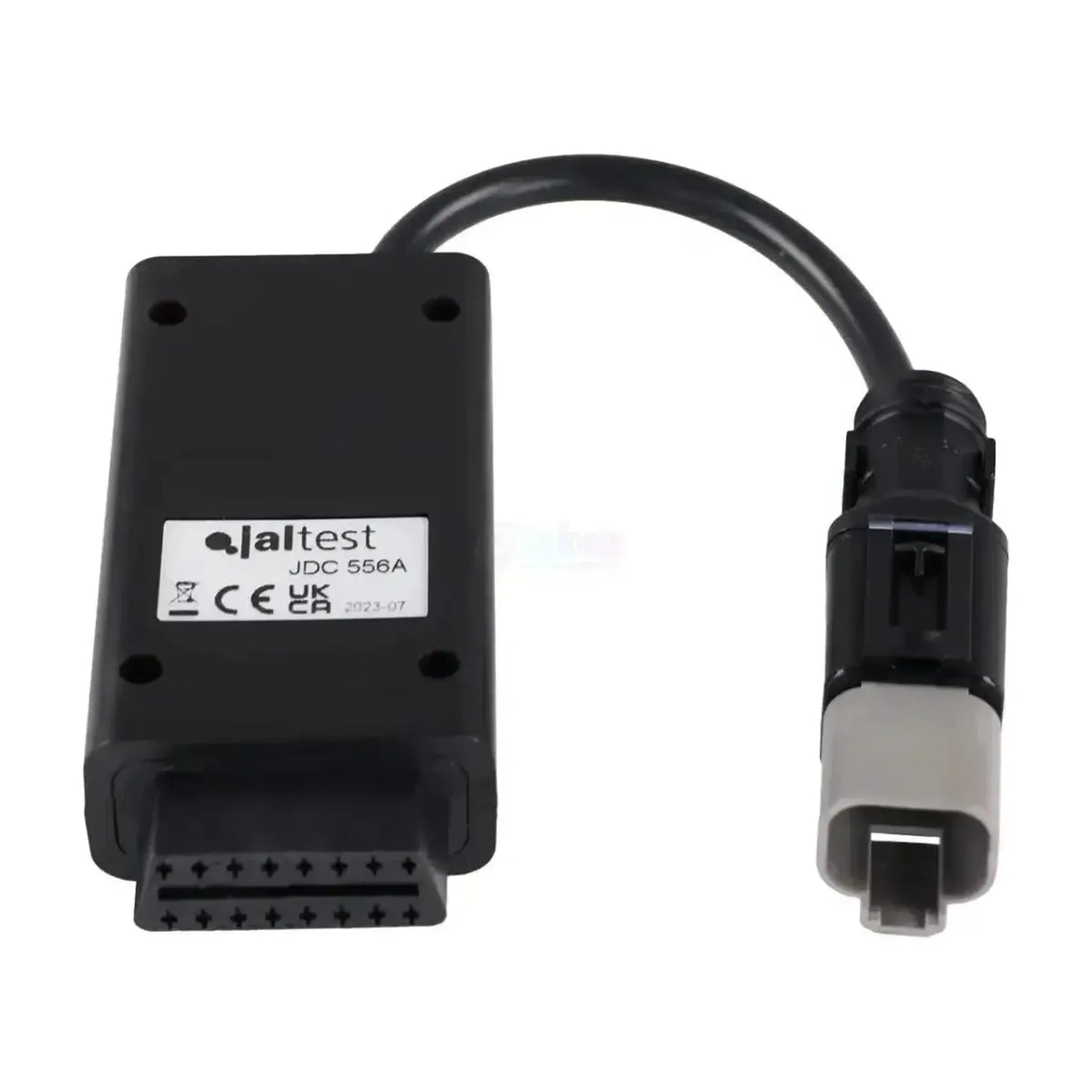

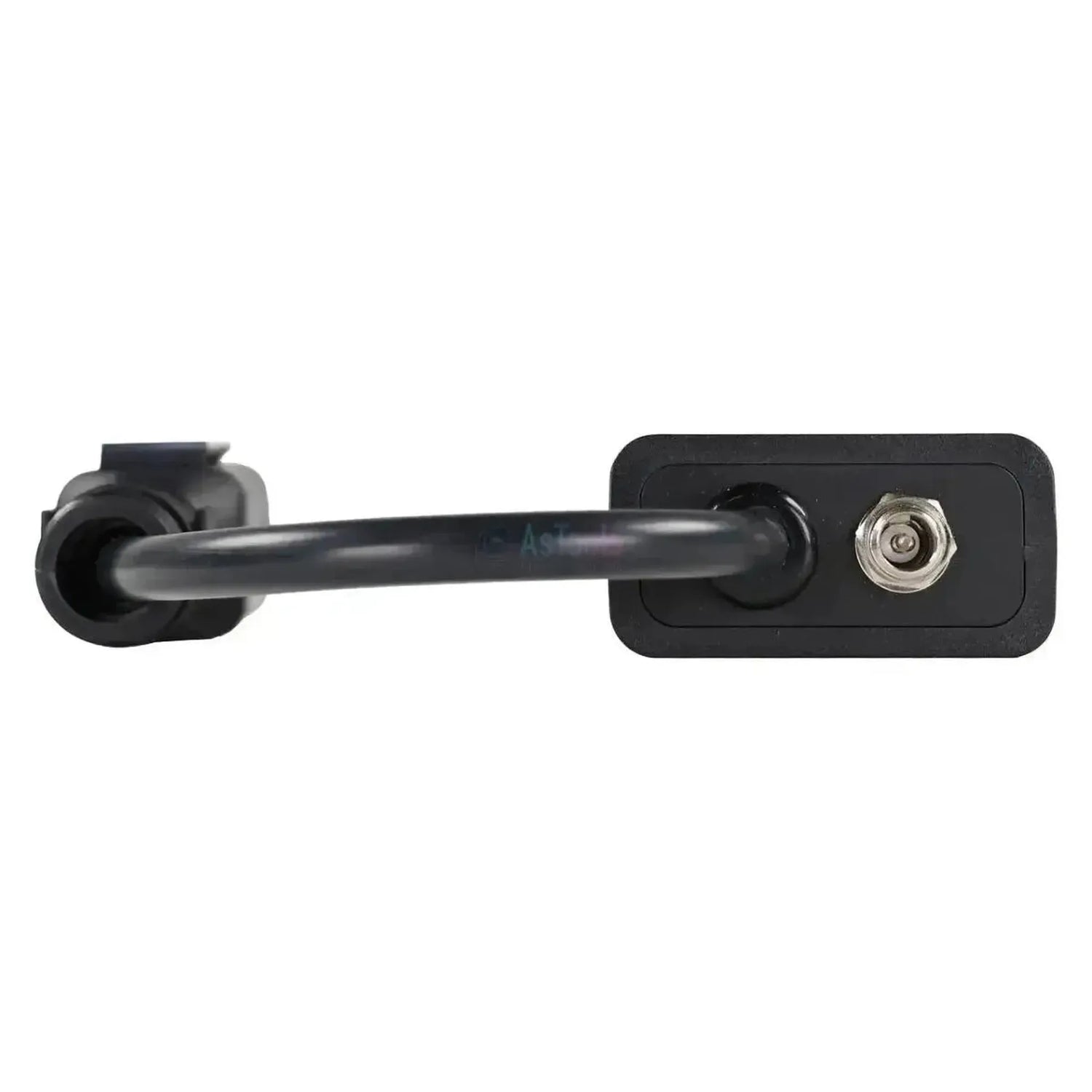

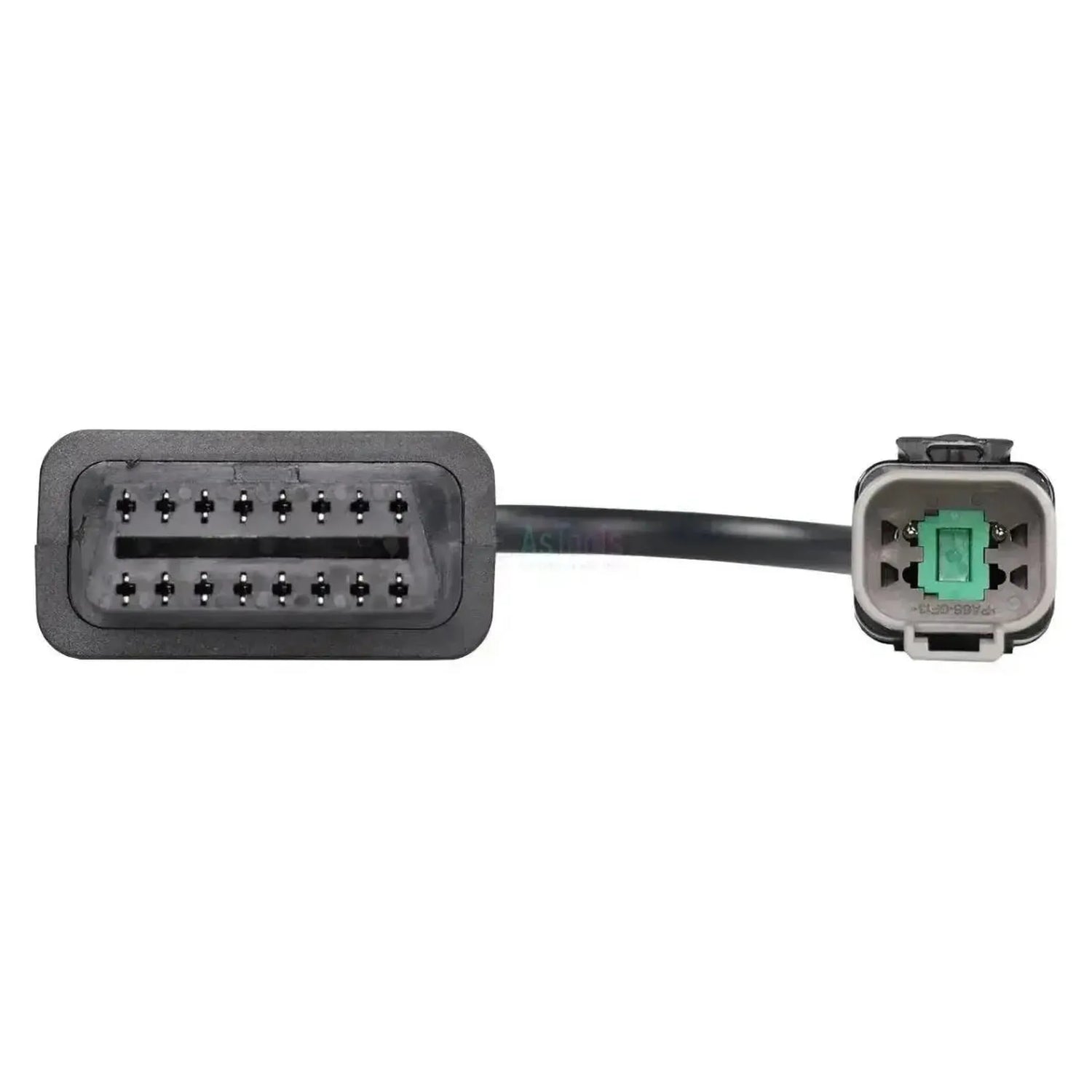

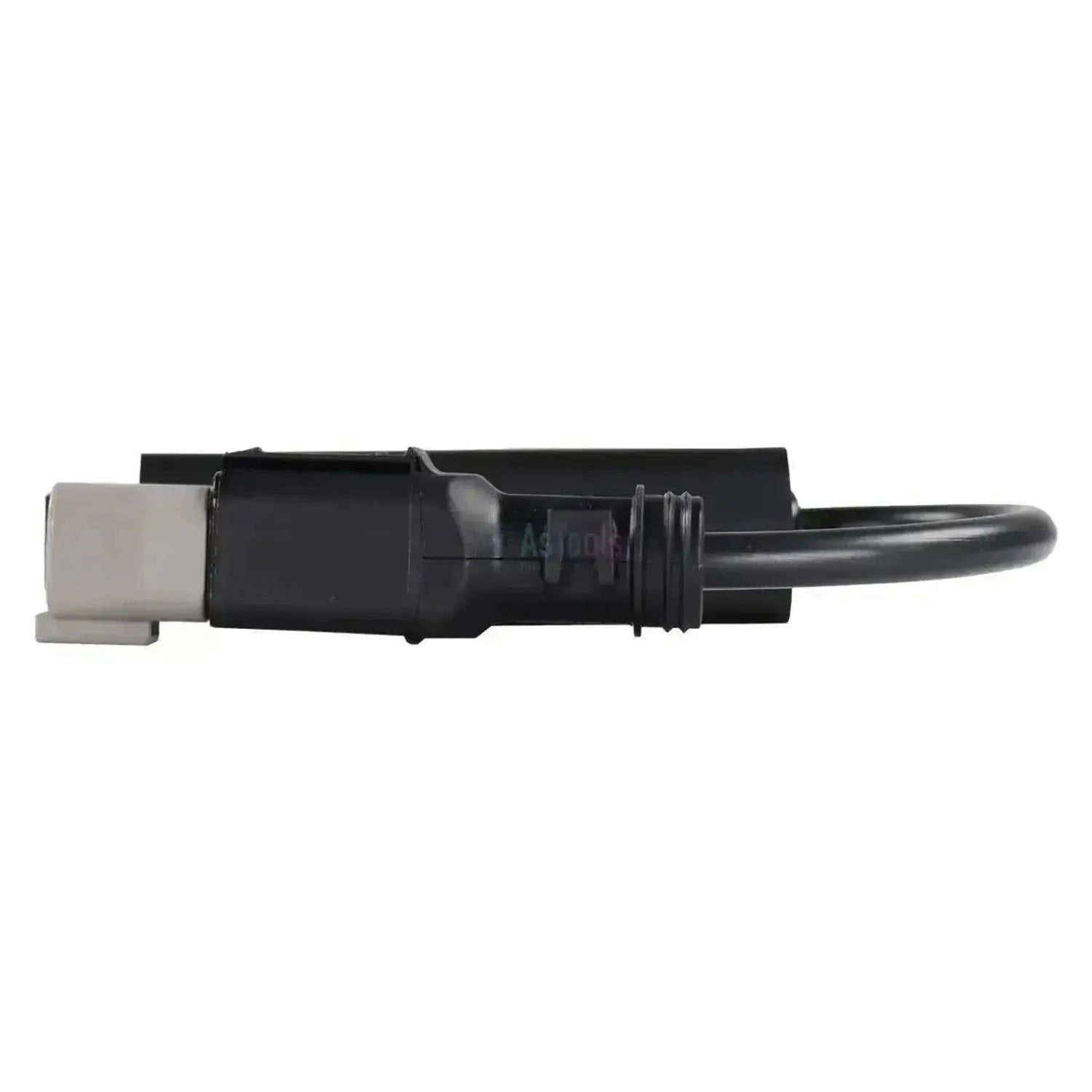

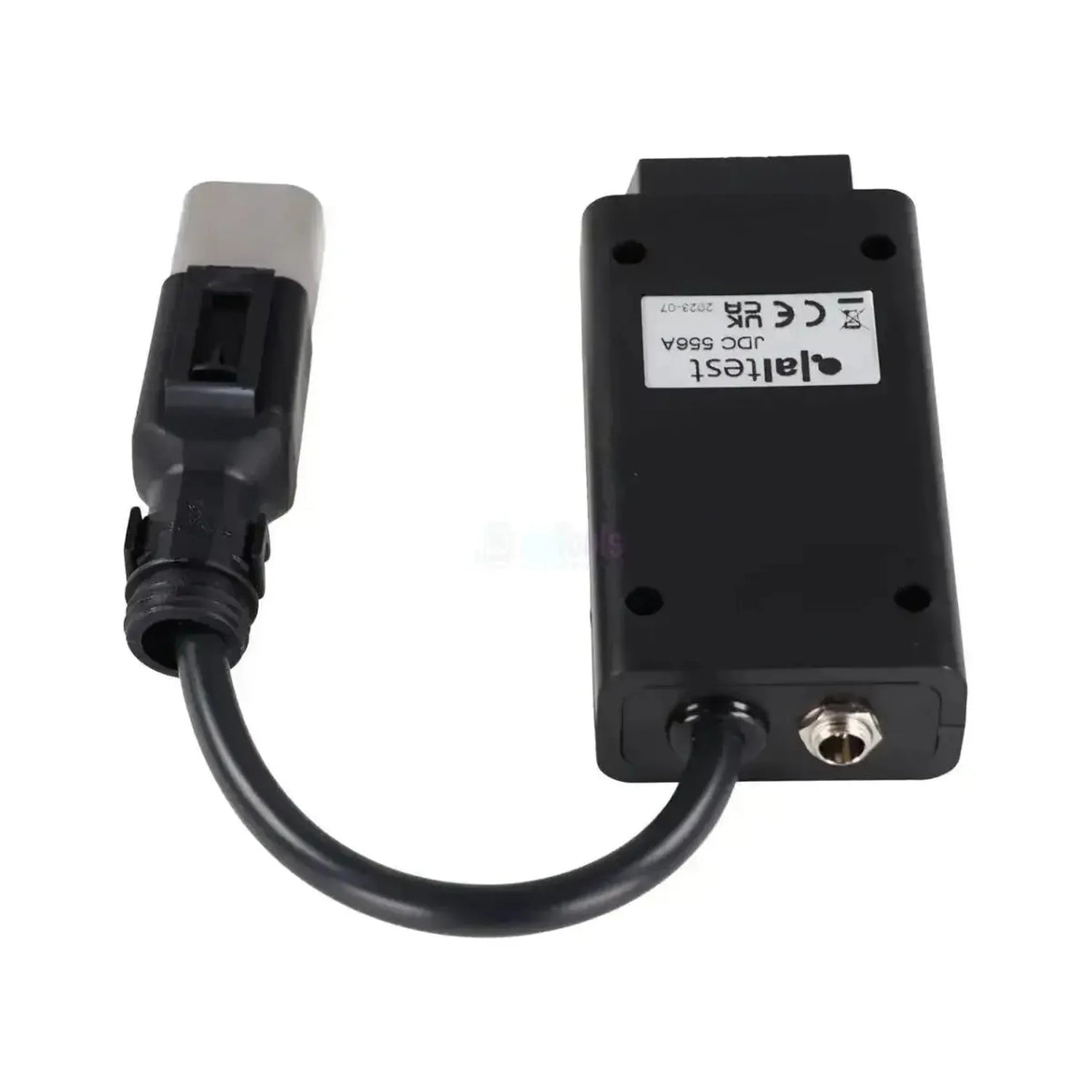

Jaltest JDC556A ansluter Hyundai CE 8-seriens egna 4-polig diagnoskontakt till 16-polig OBD2-uttaget på er diagnosutrustning. På maskinsidan sitter en rektangulär kontakt med en ljusgrå stifthållare, en grön låsvinge och en rak kabelingång. Därefter går 30 cm kabel till ett svart plasthölje med OBD2-uttaget.

Med kabeln ansluten når Jaltest-programvaran maskinens centrala dator MCM. På maskiner med Cummins-motor tillkommer ECM Cummins, i en SAE J1708- och en SAE J1939-utförande; vilken som ingår avgör vilken databuss utrustningen arbetar via. Kabeln är avsedd för Jaltest Link V8.1 och omfattas av Jaltest OHW (Off-Highway-maskiner).

FÖRDELAR

✔Når MCM, maskinens centrala dator som Jaltest använder för diagnos av CE 8-serien.

✔På maskiner med Cummins-motor ingår även ECM Cummins i täckningen, både SAE J1708- och SAE J1939-utförandet.

✔Utöver felkoder även mätvärden och underhållsdata, med en servicerapport för maskinen.

✔Med 30 cm, tillräckligt kort för att hänga kvar vid uttaget, och utförd för Jaltest Link V8.1.

ATT TÄNKA PÅ

✕Endast för 4-polig kontakt på CE 8-serien; CE 9-serien har en rund 9-polig anslutning och använder JDC572.9, som slutar i en DB26-ingång.

✕Vilka styrenheter som finns varierar per maskin: Inte alla CE 8-serie-maskiner har en avläsbar motorstyrning utöver MCM.

✕OBD2-uttaget sitter i ett plasthölje på kabeln; ta hänsyn till detta där utrymmet kring uttaget är trångt.

✕För användning krävs en Jaltest Link V8.1 och en aktiv licens för Jaltest OHW; dessa ingår inte i kabeln.

Användningsområden och funktioner

Via denna anslutning når ni med Jaltest-programvaran styrenheterna i grav- och lastmaskiner från Hyundai CE 8-serien. Vilka system som finns varierar per modell och utförande; enheterna nedan kommer från Hyundais täckning i Jaltest OHW.

Styrenheter som du kan komma åt

MCM: Central maskindator.
ECM Cummins SAE J1708: Motorstyrning, äldre buss.
ECM Cummins SAE J1939: Motorstyrning, CAN-buss.

Vad du kan göra

Felkoder: Läsa och radera per system.
Mätvärden: Visa i siffror och diagram.
Underhåll: Intervall och servicerapport.
Ytterligare åtgärder: Där Jaltest erbjuder dem.

Så här använder du den

Hitta anslutningen: 4-polig kontakt sitter i hytten.
Anslut: Klicka fast JDC556A på kontakten.
Koppla till Link: Anslut OBD2-änden till Jaltest Link V8.1.
Slå på tändningen: Slå på tändningen utan att starta motorn.
Läsa av: Välj Hyundai, maskinen och systemet.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte modellen. Denna kabel hör till Hyundai CE 8-serie grav- och lastmaskiner med 4-polig diagnosanslutning i hytten. Tillverkningsåret säger här lite; gränsen går via modellgenerationen.

Hyundai (CE-generationer):

CE 8-serien: Rektangulär 4-polig anslutning, denna kabel.
CE 9-serien: Rund 9-polig anslutning, för den är JDC572.9 avsedd.

💡

Bra att veta: 4-polig anslutning sitter i hytten och känns igen på ljusgrå stifthållare med grön låsvinge. Sitter det en rund 9-polig kontakt har ni en CE 9-serie och då hör JDC572.9 till. Kontrollera på maskinen vilken anslutning som sitter där innan du beställer.

Förpackningens innehåll

1x Jaltest (JDC556A) | Hyundai Robex 4-polig OBD – 16-polig OBD2 adapterkabel | Terräng- och byggmaskiner

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Entreprenadmaskin

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version: Link V8.1
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul: OHW entreprenadmaskiner

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: 4-poligt OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data: Ja

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd: 30 cm
Referensnummer: JDC556A

Övriga specifikationer

Användning: Hyundai CE 8-serien grav- och lastmaskiner
Styrenheter: MCM (maskindator), ECM Cummins SAE J1708 och ECM Cummins SAE J1939 (motor)
Nödvändigt för användning: Jaltest Link V8.1 med licens för Jaltest OHW
