Jaltest  |  SKU: JDC565.9

Jaltest (JDC565.9) | Mitsubishi/Caterpillar 12-stifts OBD – 16-stifts OBD2-adapterkabel | Hiss- och lyftanordningar

€368,95 inkl.
€304,92 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

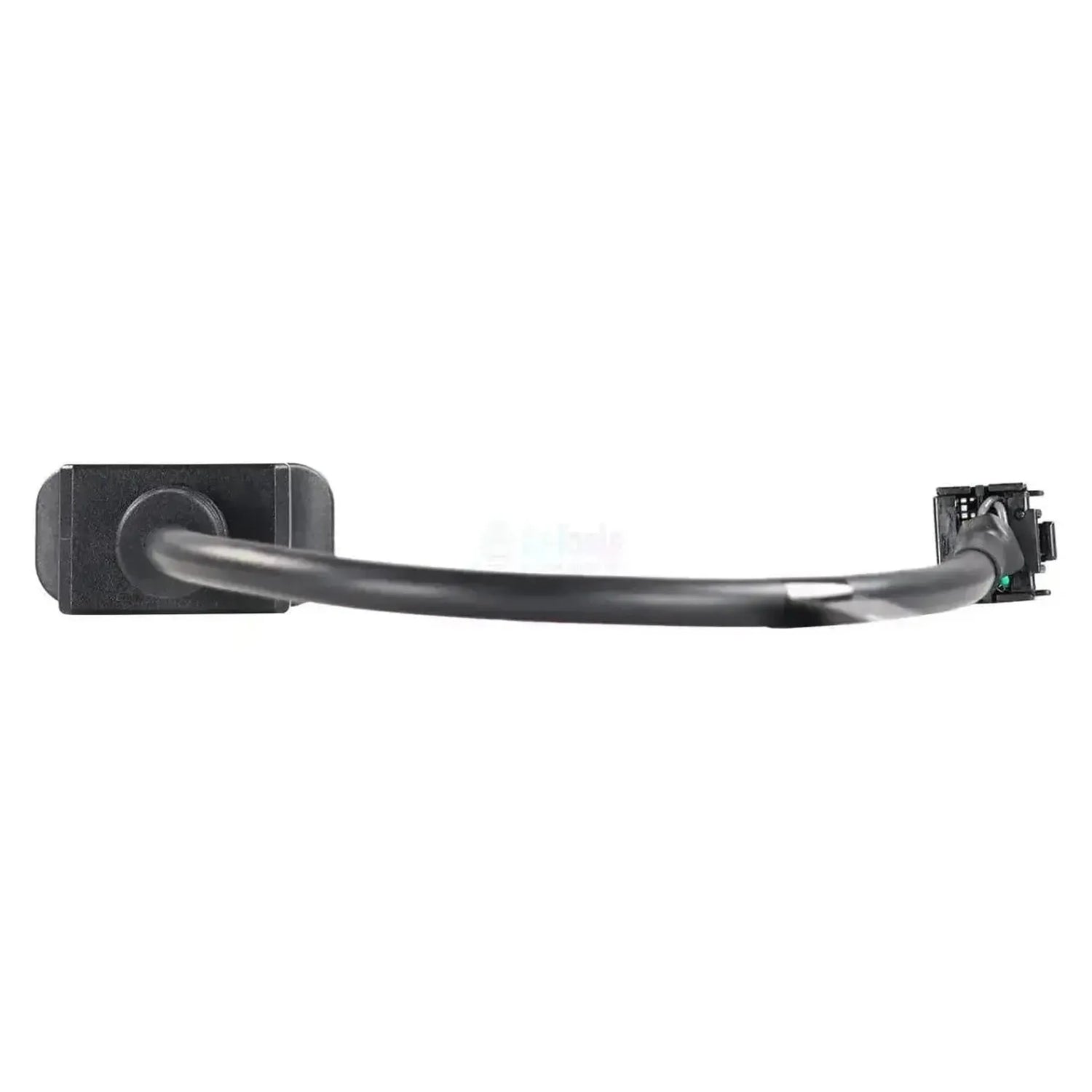

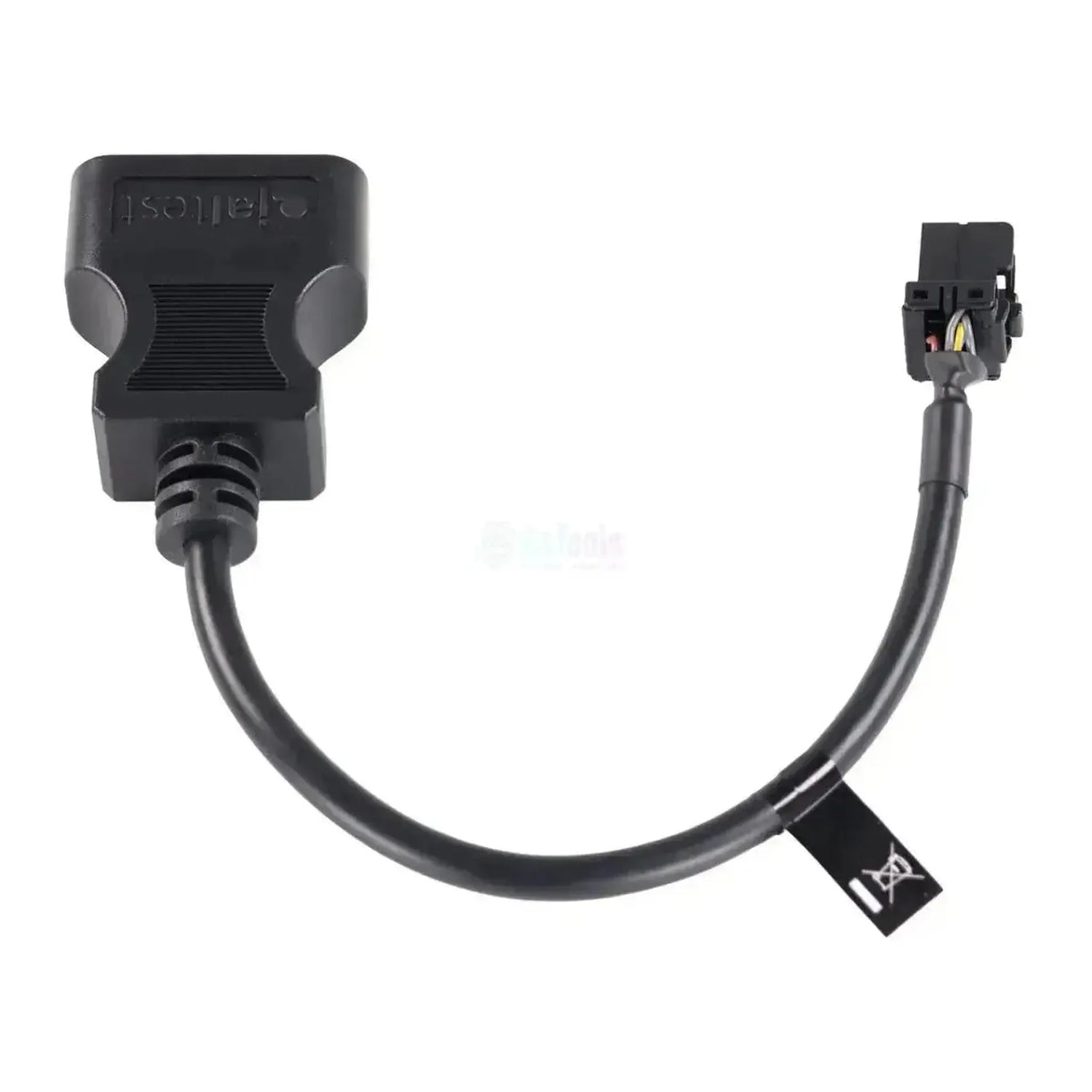

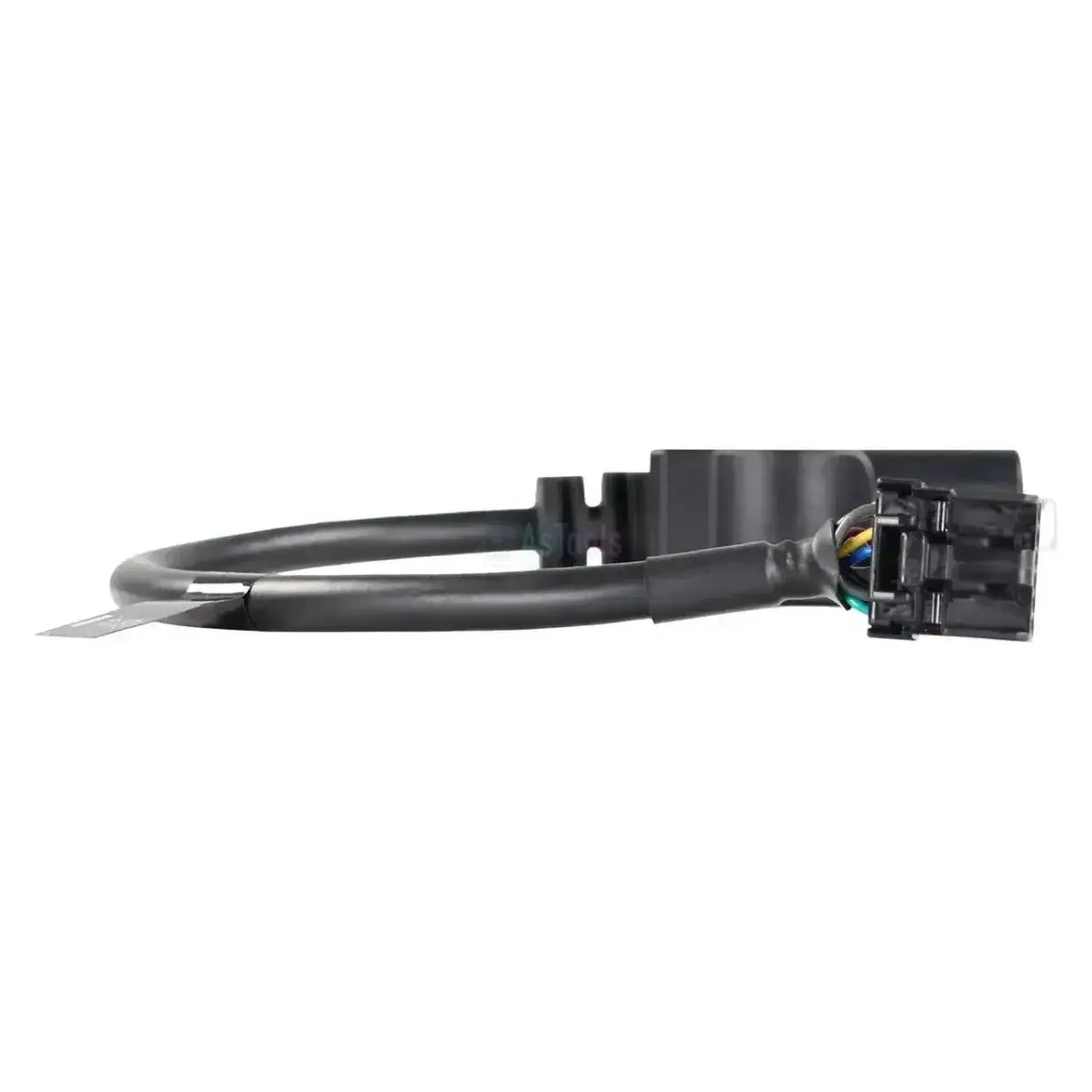

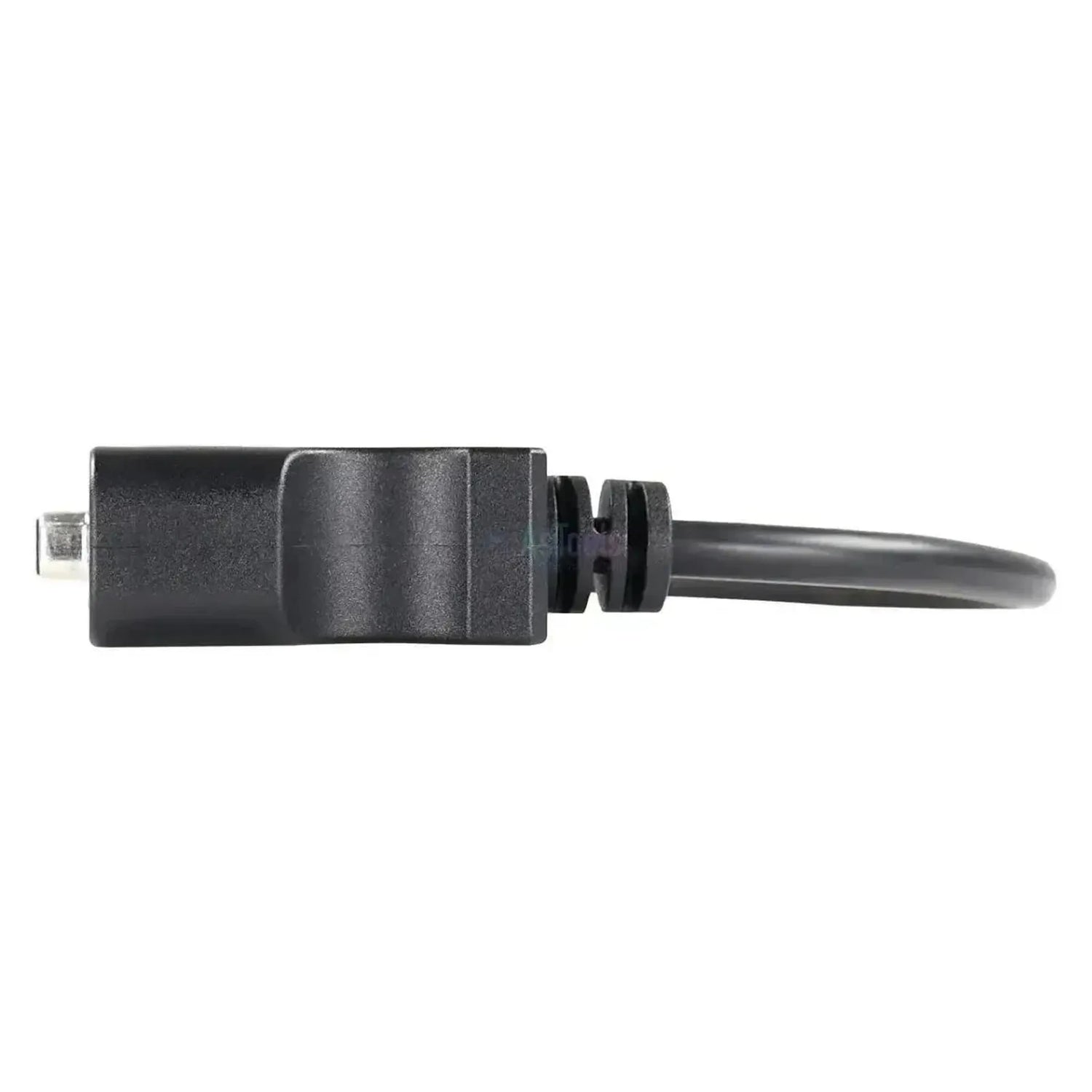

De Jaltest JDC565.9 verbindt de 12-pins diagnoseaansluiting van Mitsubishi- en Caterpillar-heftrucks met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit de 12-pins stekker, in of onder de bestuurdersplaats; aan de interfacezijde de OBD2-behuizing. De kabel meet 30 cm en is opgegeven voor de Jaltest Link V9.

Met de kabel aangesloten bereikt de Jaltest-software de centrale computer VCM4, VCM6 en VCM15DN en het instrumentenpaneel MP. Op de zwaardere uitvoeringen komen de motorregelingen 1204E en 1204F en de uitlaatgasnabehandeling SCR/DEF erbij; op de lichtere trucks blijft het bij de centrale computer en het instrumentenpaneel. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Eén kabel voor twee merken: Jaltest voert zowel Mitsubishi als Caterpillar met deze aansluiting in de MHE-dekking.
✔Bereikt de centrale computer (VCM4, VCM6 en VCM15DN), met foutcodes, meetwaarden en onderhoud.
✔Op de zware uitvoeringen ook de motorregeling (1204E en 1204F) en de uitlaatgasnabehandeling (SCR/DEF).
✔Dekt bij Caterpillar niet alleen heftrucks, maar ook de TH- en TL-verreikers uit hetzelfde programma.

AANDACHTSPUNTEN

✕Niet elk model heeft een motorregeling in de dekking; bij de FD40N en FD50(C)N staan alleen de centrale computer en het instrumentenpaneel, bij de FD100N2 wel de motorregelingen.
✕De onderhoudsfunctie ontbreekt bij het instrumentenpaneel (MP) en bij de motorregeling 1204F (PDL); die laatste kent ook geen aanvullende acties.
✕Alleen voor de 12-pins aansluiting; Mitsubishi en Caterpillar voeren binnen hetzelfde programma ook machines met een andere stekker.
✕Deze uitvoering is opgegeven voor de Jaltest Link V9.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de heftruck. Welke systemen aanwezig zijn, verschilt per model en per uitvoering.

Regeleenheden die u kunt benaderen

  • VCM4, VCM6, VCM15DN: Centrale computer, met onderhoud.
  • MP: Instrumentenpaneel, zonder onderhoud.
  • 1204E en 1204F (J1939): Motorregeling, zware uitvoeringen.
  • 1204F (PDL): Motorregeling, zonder onderhoud.
  • SCR/DEF: Uitlaatgasnabehandeling.

Wat u kunt doen

  • Foutcodes: Lezen per regeleenheid.
  • Meetwaarden: Met instelbare alarmgrenzen.
  • Onderhoud: Centrale computer en motorregeling.
  • Aanvullende acties: Alleen bij de 1204F (J1939).

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 12-pins stekker bij de bestuurdersplaats.
  2. Aansluiten: Steek de JDC565.9 in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel van de Link V9.
  4. Contact aan: Zet het contact van de truck aan.
  5. Uitlezen: Kies Mitsubishi of Caterpillar in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Mitsubishi- of Caterpillar-machine met de 12-pins diagnoseaansluiting. Hieronder staan de series in de Jaltest MHE-dekking; het aantal penposities telt u aan de bestuurdersplaats zelf na.

Mitsubishi:

  • FB-serie: Elektrische heftrucks, onder meer FB13(C)PN(T), FB14(C)N2(T), FB15(C)PN(T), FB16(C)N(T) en de FB20K tot en met FB35K.
  • FD-serie: Dieselheftrucks, onder meer FD15N, FD20N, FD40N, FD50(C)N, FD70N(M) en FD100N2.
  • FG- en FGC-serie: Gasheftrucks, onder meer FG15N, FG20N, FG40N, FG50(C)N, FGC15N en FGC35K.

Caterpillar:

  • Heftrucks: De C-, P-, E-, DP-, EP-, GC- en GP-series.
  • Verreikers: De TH- en TL-series.
💡
Goed om te weten: De diagnoseaansluiting van deze trucks zit doorgaans in of onder de bestuurdersplaats. Mitsubishi en Caterpillar voeren naast deze 12-pins uitvoering ook machines met een andere stekker. Controleer dat aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC565.9) | Mitsubishi/Caterpillar 12-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Intern transport
För hur många fordonsmärken kabeln är lämplig. Många adapterkablar passar bara ett märke med egen kontakt.Antal fordonsmärken
2 märken

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • MHE intern transport

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
12-poligt OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
30 cm
Referensnummer
JDC565.9

Övriga specifikationer

Toepassing
Mitsubishi- en Caterpillar-heftrucks
Regeleenheden
VCM4, VCM6 en VCM15DN (centrale computer), MP (instrumentenpaneel), 1204E en 1204F (motorregeling), SCR/DEF
Nodig om te gebruiken
Jaltest Link V9 met licentie voor Jaltest MHE
