Jaltest  |  SKU: JDC554A

Jaltest (JDC554A) | Linde 4-polig OBD – 16-polig OBD2 adapterkabel | Lyft- och lyftanordningar

€162,95 inkl.
€134,67 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

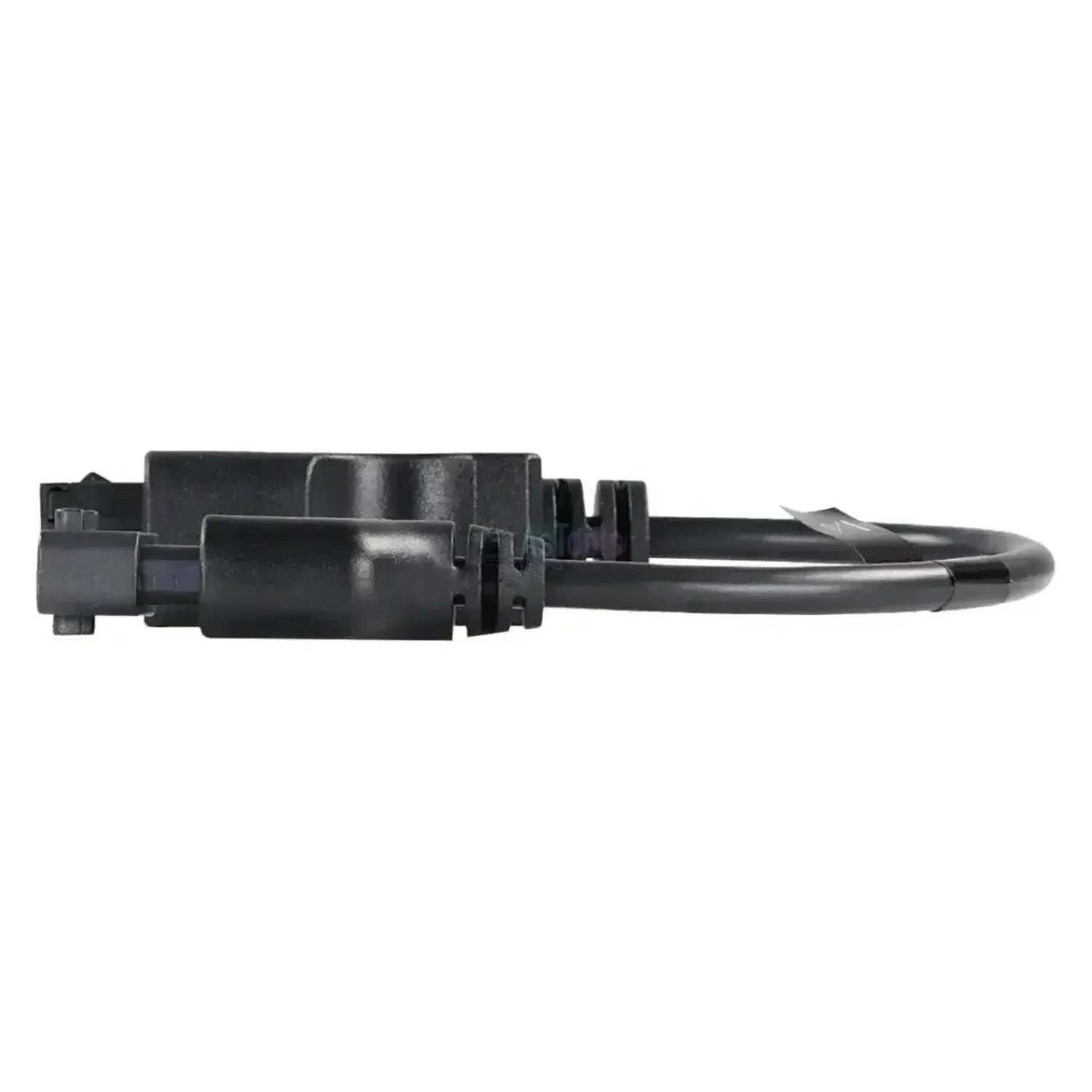

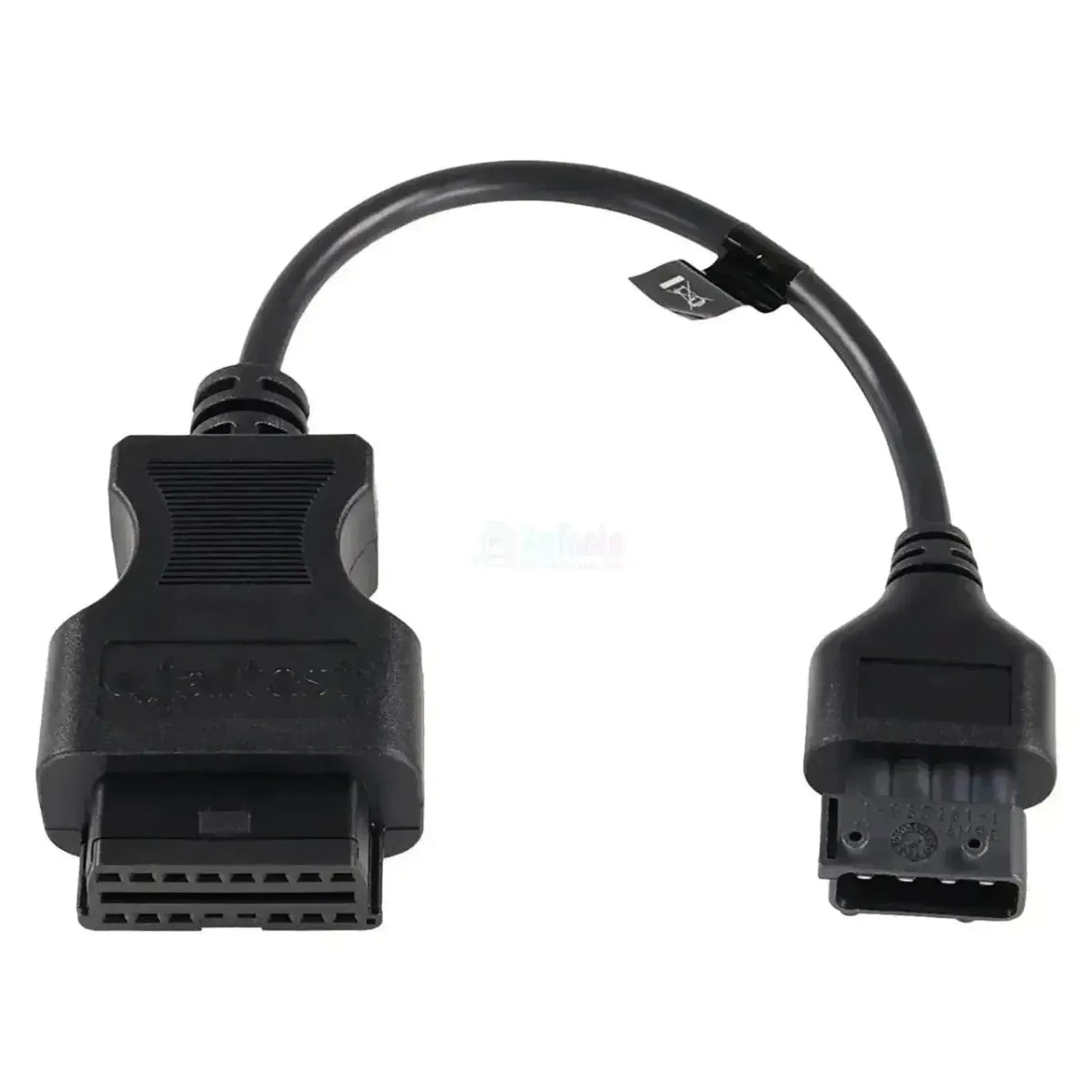

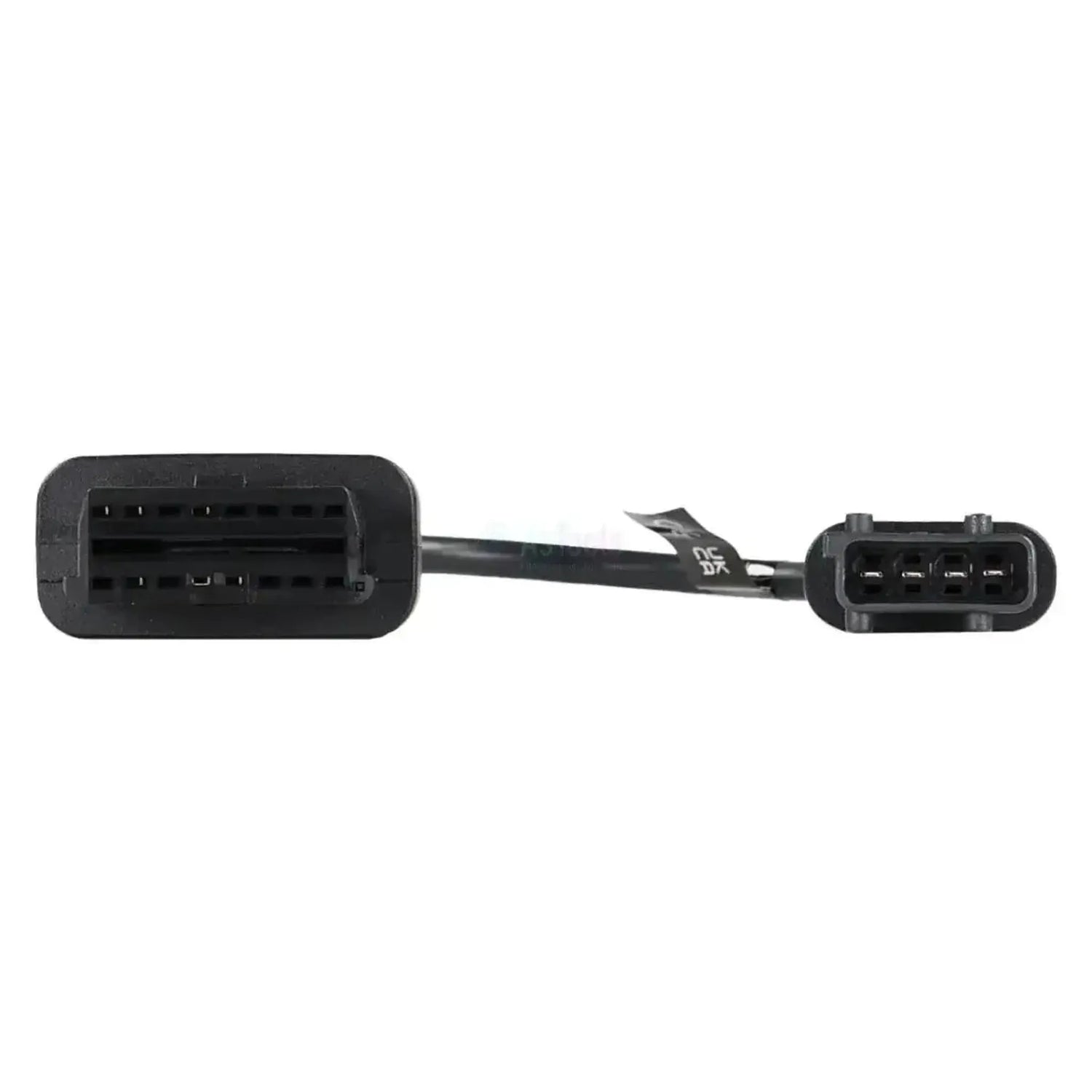

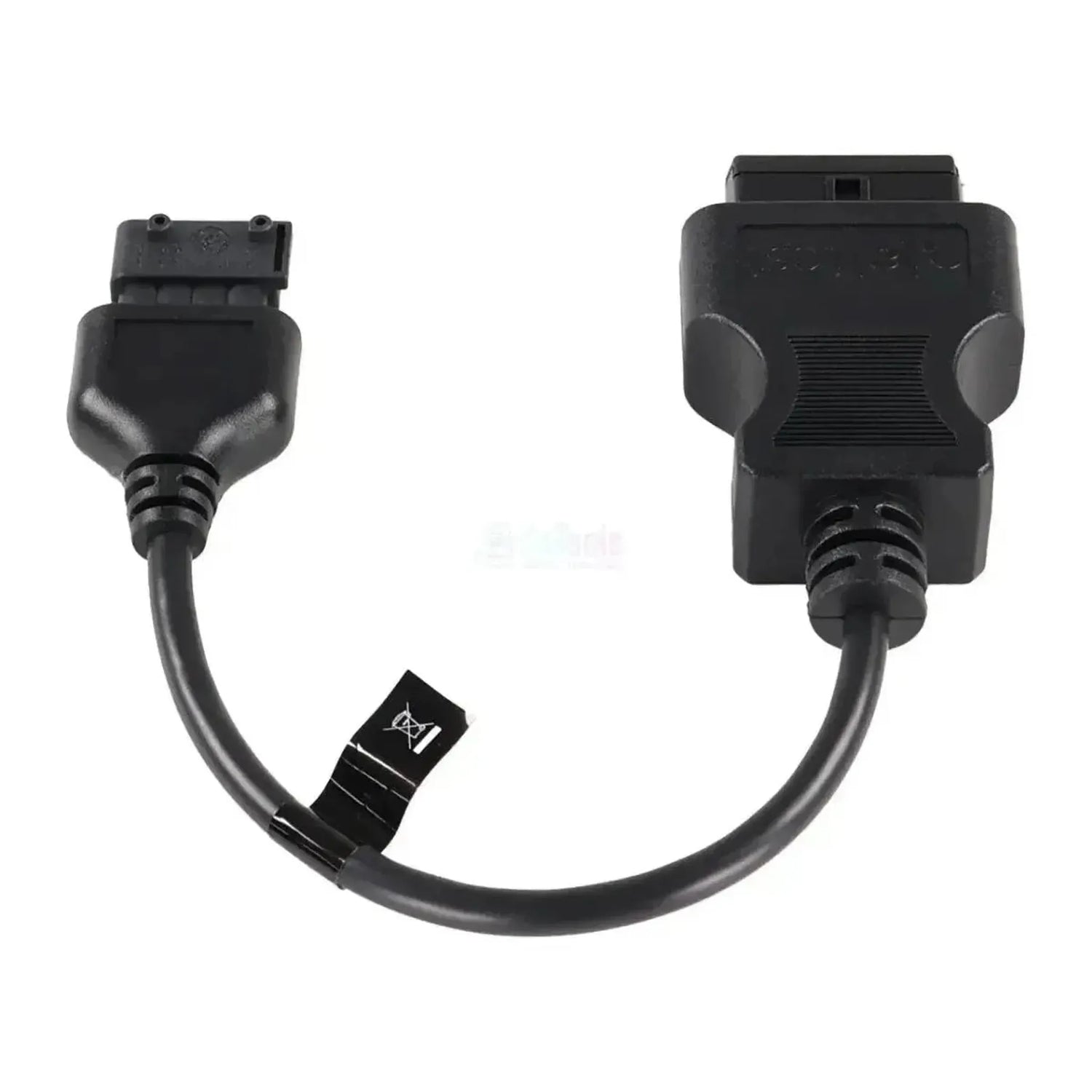

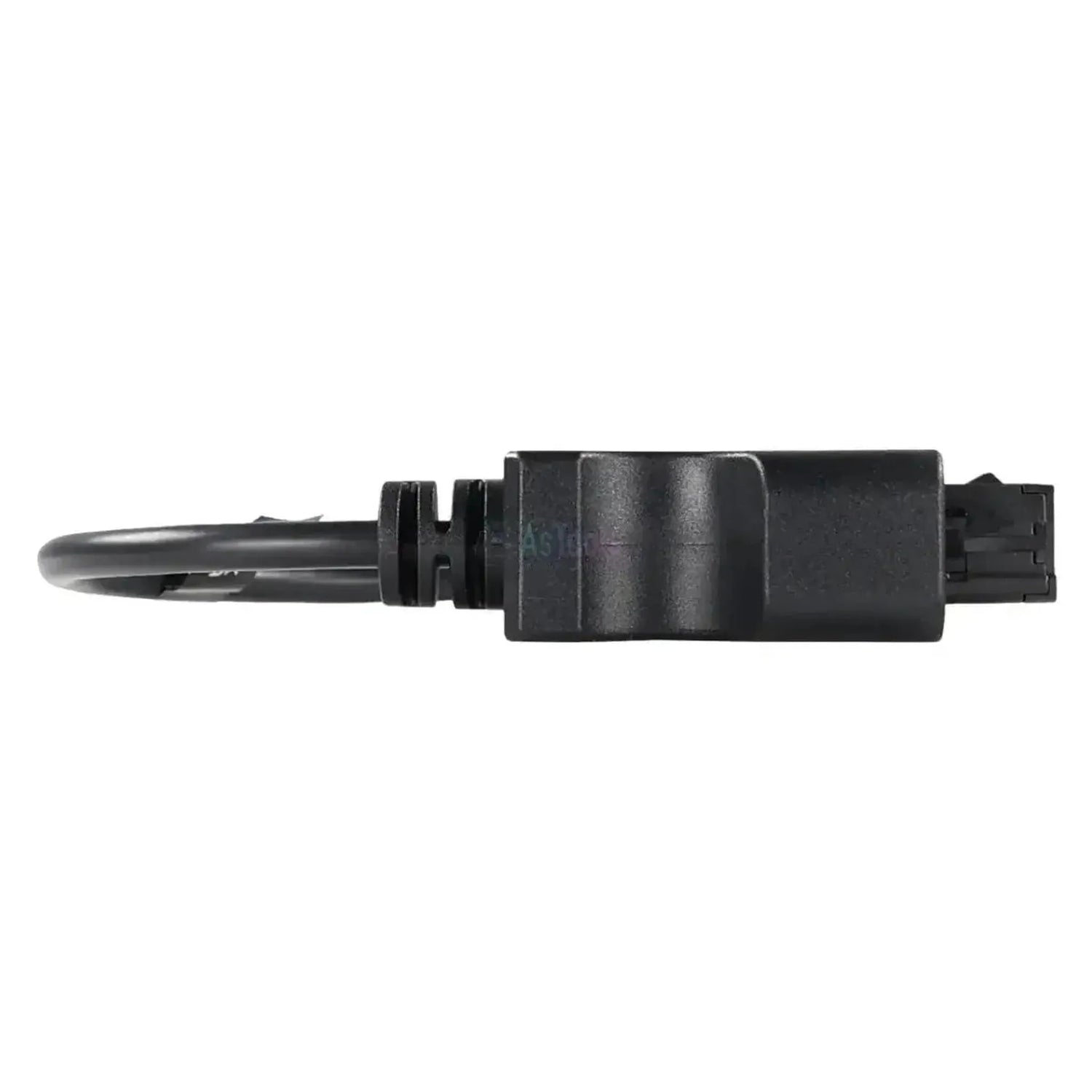

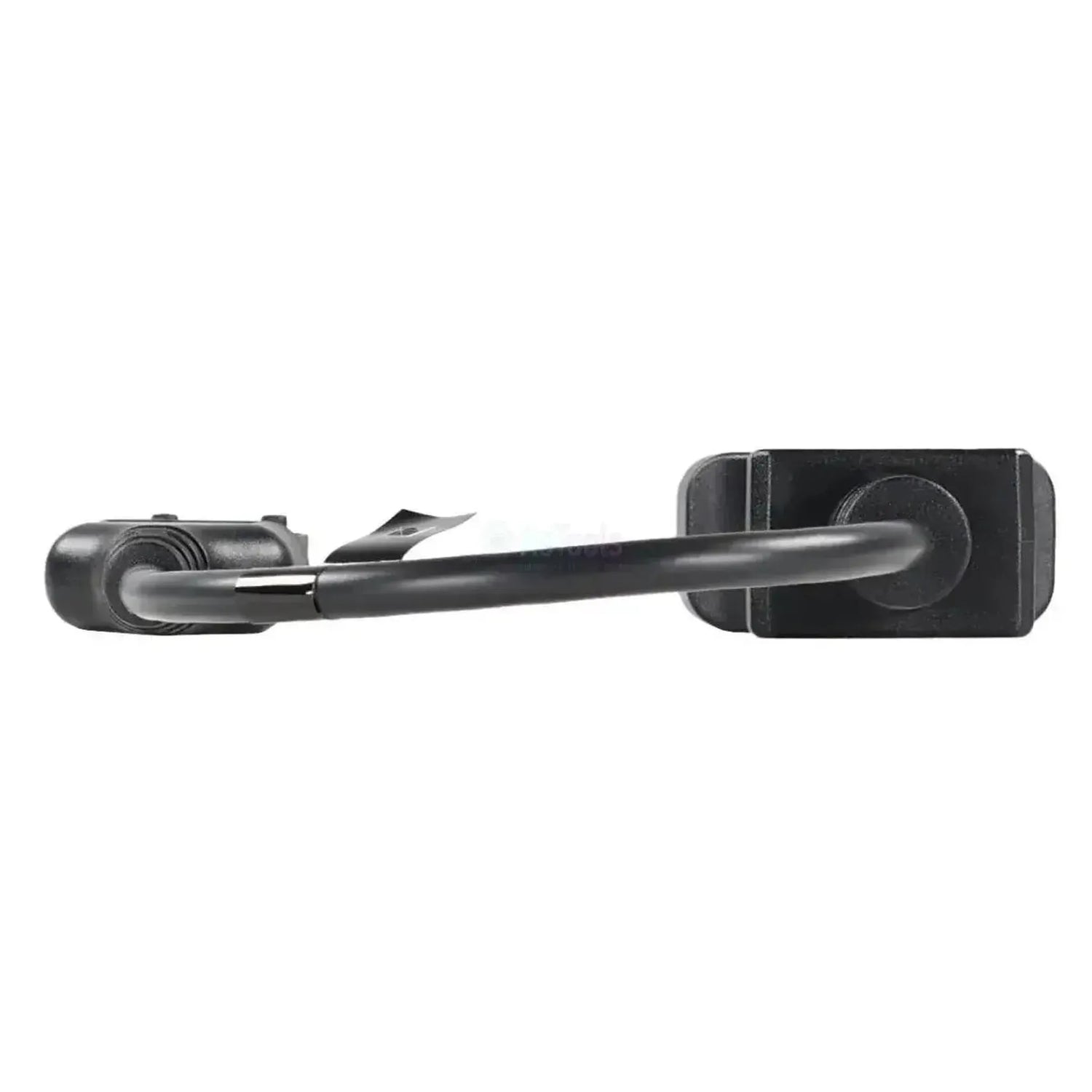

De Jaltest JDC554A verbindt de rechthoekige 4-pins diagnoseaansluiting van Linde-magazijntrucks, stapelaars en pallettrucks met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte rechthoekige connector met vier vlakke contactposities in één rij, een borglip aan de bovenzijde en een rechte snoerinvoer. Het snoer meet 28 tot 30 cm.

Met de kabel aangesloten benadert de Jaltest-software de regeleenheden achter deze aansluiting. Op het lichtere magazijnmaterieel is dat de vermogensmodule LAC van de elektrische rij- en hefaandrijving; op de stapelaars komt het display LID erbij. U leest er foutcodes, meetwaarden en onderhoudsgegevens uit. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder de module Jaltest MHE.

PLUSPUNTEN

✔Bereikt de vermogensmodule LAC, de regeleenheid van de elektrische rij- en hefaandrijving, met foutcodes, meetwaarden en onderhoudsgegevens.
✔Op de stapelaars komt daar het display LID bij, met de onderhoudsgegevens van de truck.
✔Werkt met zowel de Jaltest Link V8.1 als de Link V9, dus ook na een overstap op de nieuwere interface.
✔Dezelfde aansluiting zit op T-pallettrucks, L-stapelaars, N-orderpickers, D-dubbelstapelaars en R-reachtrucks.

AANDACHTSPUNTEN

✕Een uitgebreid CAN-netwerk zoals op de Linde-vorkheftrucks ligt er niet achter; de dekking blijft bij de LAC en, op stapelaars, het display LID.
✕Jaltest biedt voor deze regeleenheden geen aanvullende acties of kalibratieprocedures.
✕Alleen voor de rechthoekige 4-pins aansluiting; de ronde 7-pins Linde-stekker hoort bij JDC552A en de ronde 7+7-pins uitvoering bij JDC571.9.
✕Met 28 tot 30 cm is het snoer kort, dus u werkt dicht op de truck.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en servicemonteurs die Linde-magazijnmaterieel met de Jaltest Link uitlezen. Welke regeleenheden aanwezig zijn, verschilt per serie. Op de pallettrucks en reachtrucks staat alleen de vermogensmodule LAC in de dekking, op de stapelaars komt het display LID erbij.

Regeleenheden die u kunt benaderen

  • LAC: Vermogensmodule rij- en hefaandrijving.
  • LID: Display, op de stapelaars.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 4-pins aansluiting onder de kap.
  2. Aansluiten: Steek de JDC554A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Contact aan: Zet het contact van de truck aan.
  5. Uitlezen: Kies Linde en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Linde-magazijntruck, stapelaar of pallettruck met de rechthoekige 4-pins diagnoseaansluiting onder de kap. Hieronder staan de series in de Jaltest MHE-dekking. Het verschil met de ronde stekkers van de Linde-vorkheftrucks ziet u met het blote oog.

Linde:

  • 1152 / 1151 / 1153 / 1154-serie: T16 - T25 elektrische pallettrucks.
  • 141 / 144 / 360-serie: T16 - T30 pallettrucks.
  • 1170 / 1172 / 1173 / 1174-serie: L06 - L20 stapelaars.
  • 131 / 139 / 372 / 379-serie: L10 - L16 stapelaars en T20 - T30.
  • 132 / 149 / 1159-serie: N20 - N25 orderpickers.
  • 1160 / 1163 / 1164-serie: D06 - D12 dubbelstapelaars.
  • 113 / 115 / 116 / 1120-serie: R10 - R25 reachtrucks.
  • 1111-serie: N20 orderpicker.
💡
Goed om te weten: De rechthoekige 4-pins aansluiting zit onder de kap en is duidelijk kleiner en vlakker dan de ronde Linde-stekkers van de vorkheftrucks. Controleer dat aan de truck zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC554A) | Linde 4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • MHE intern transport
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Lyft- och hissanordning

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
4-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid
Om det går att se när nästa service ska utföras. Användbart för att planera servicen väl.Visa servicedata
Om ytterligare procedurer som Jaltest erbjuder per styrenhet kan utföras, till exempel tester eller inlärningsprocedurer.Ytterligare procedurer

Användning

Referensnummer
JDC554A
Styrenheter
LAC (effektmodul) och LID (display, på staplare)

Övriga specifikationer

Toepassing
Linde magazijntrucks, stapelaars en pallettrucks
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met licentie voor Jaltest MHE
