Jaltest  |  SKU: JDC513A

Jaltest (JDC513A) | Massey Ferguson 16-polig OBD – 16-polig OBD2-adapterkabel | Jordbruksfordon

€109,95 inkl.
€90,87 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

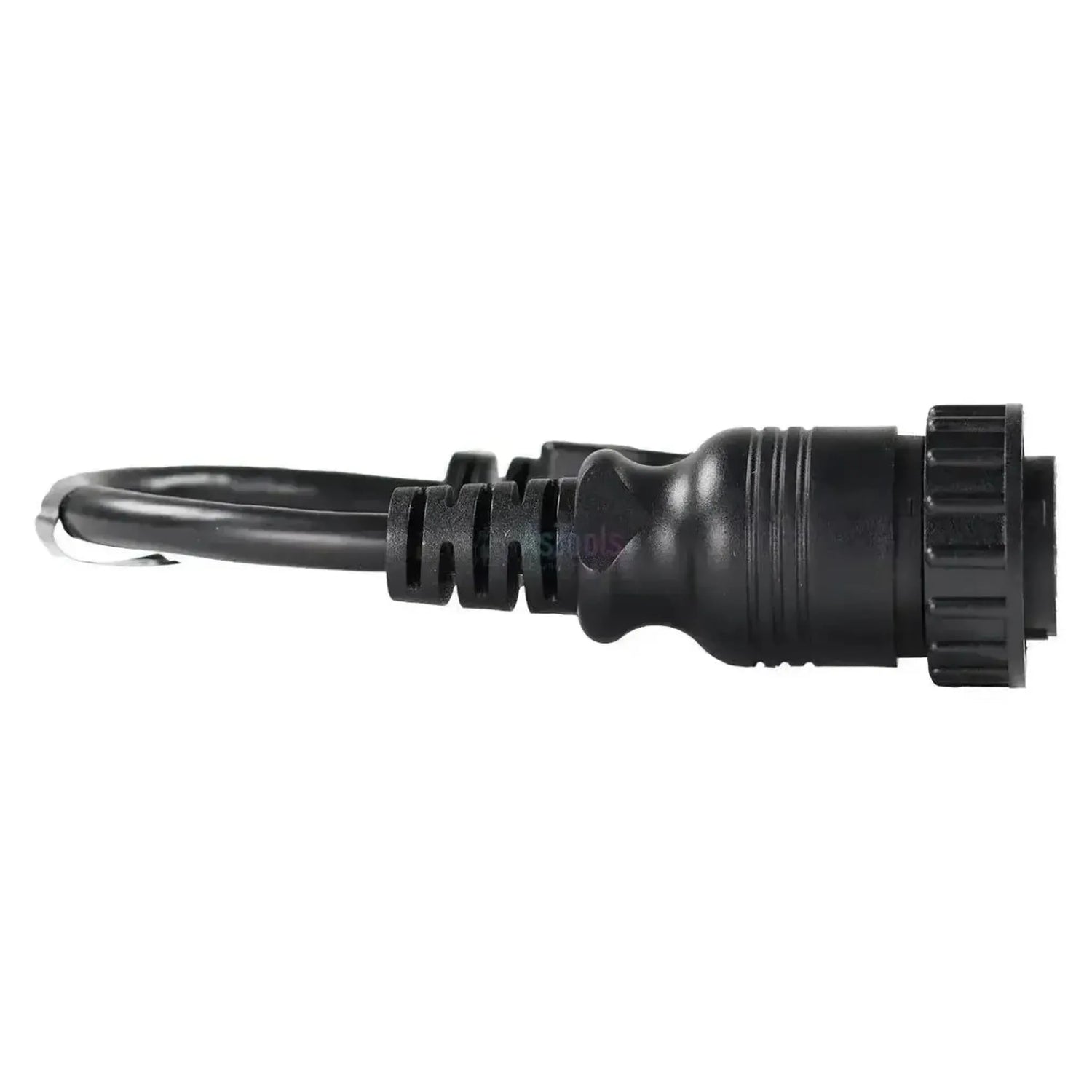

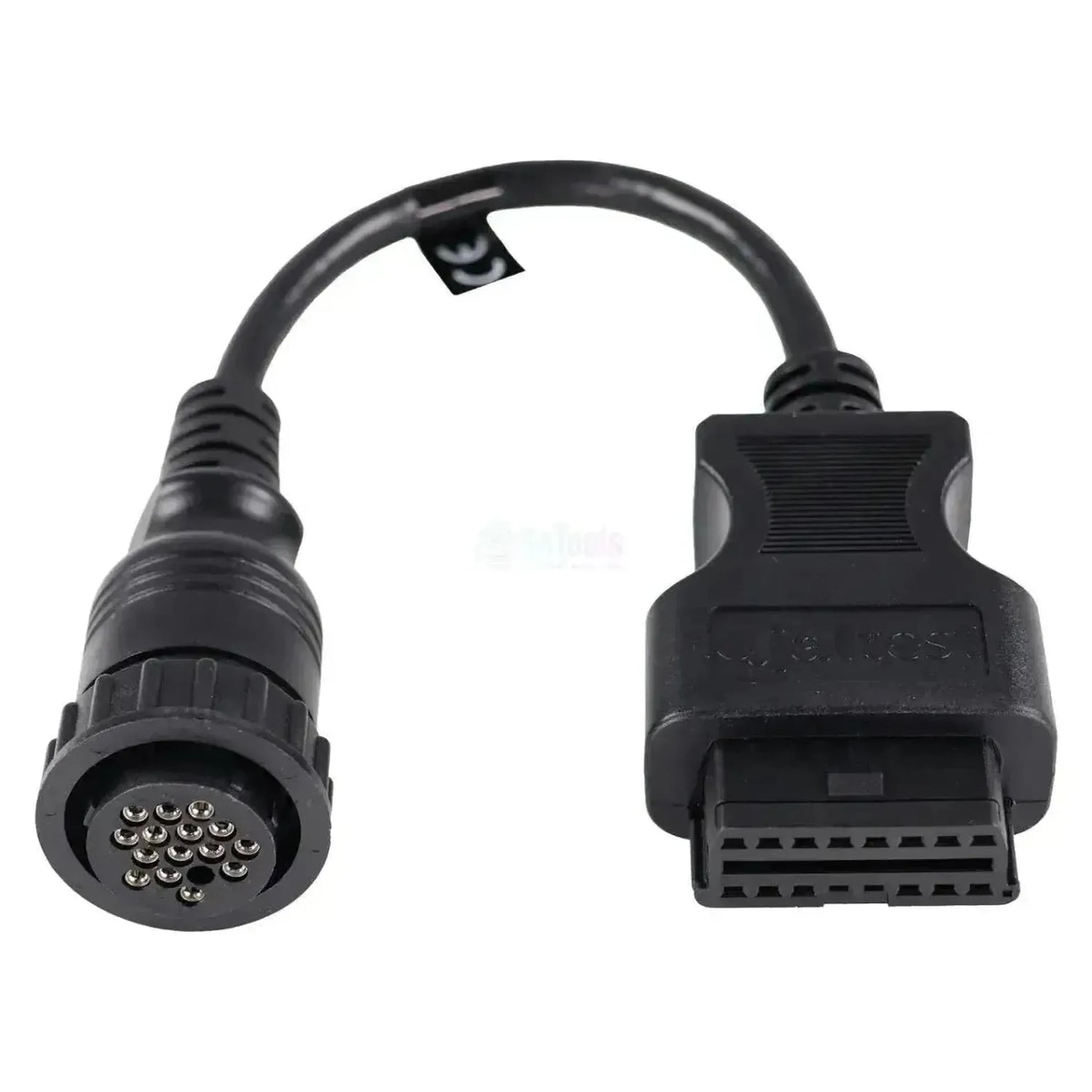

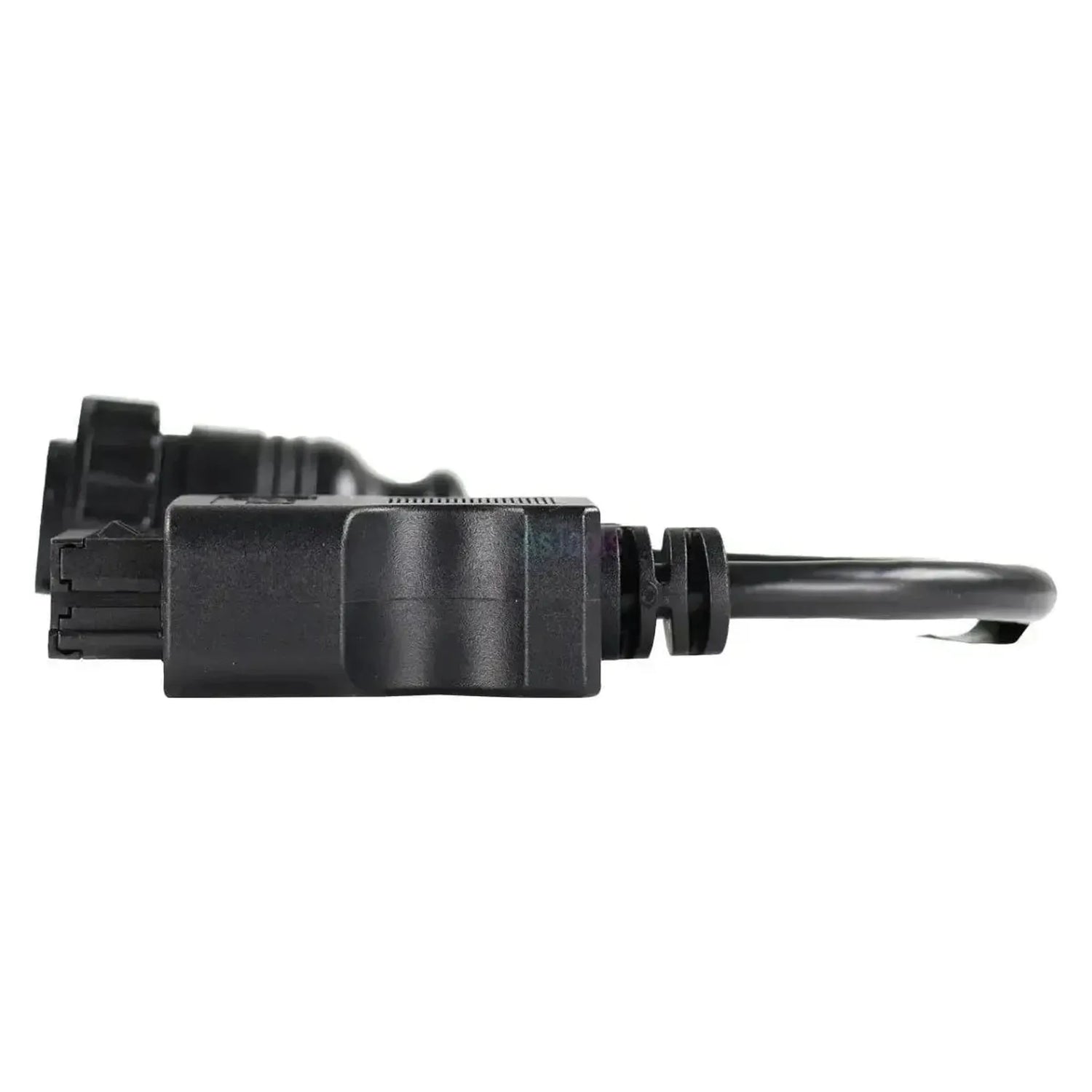

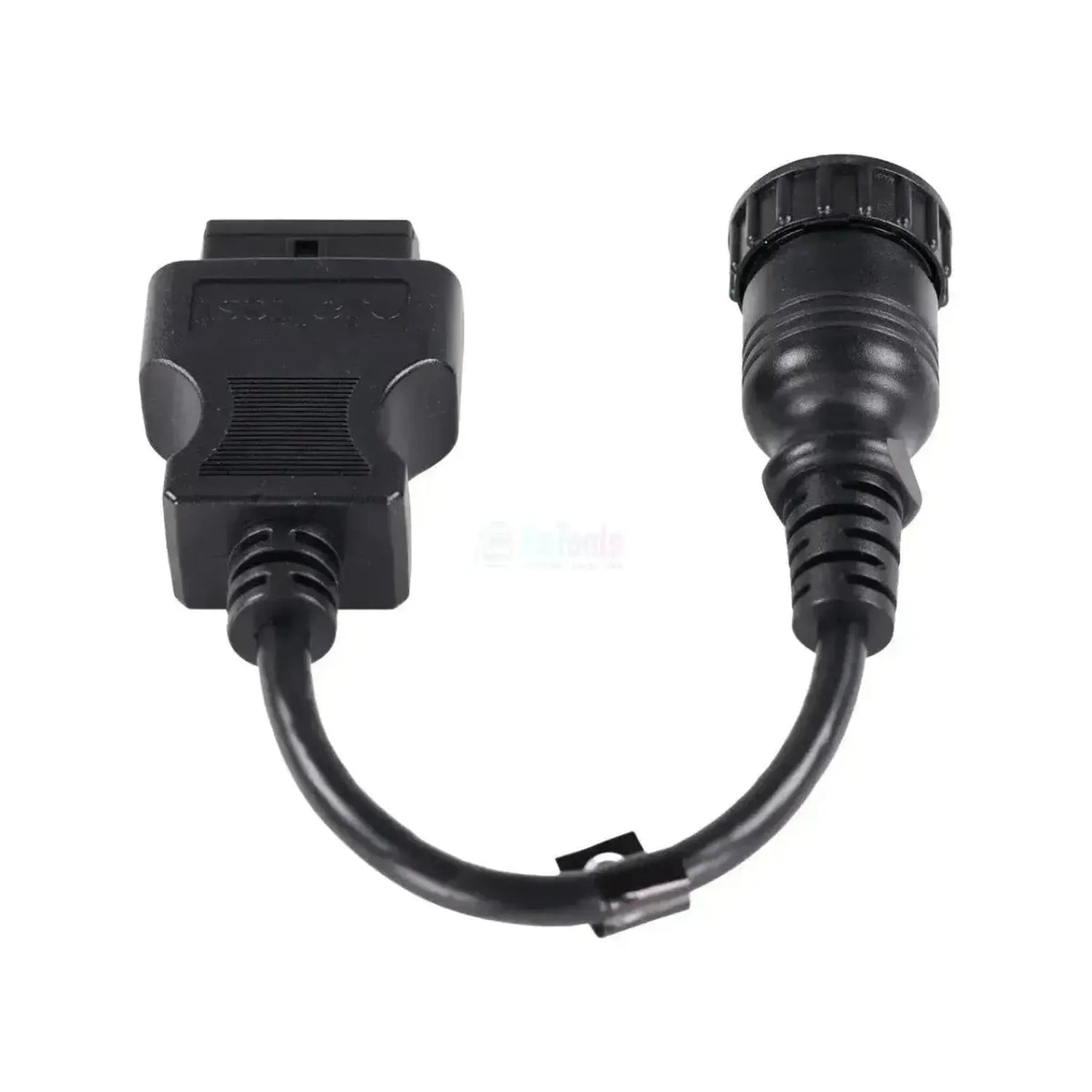

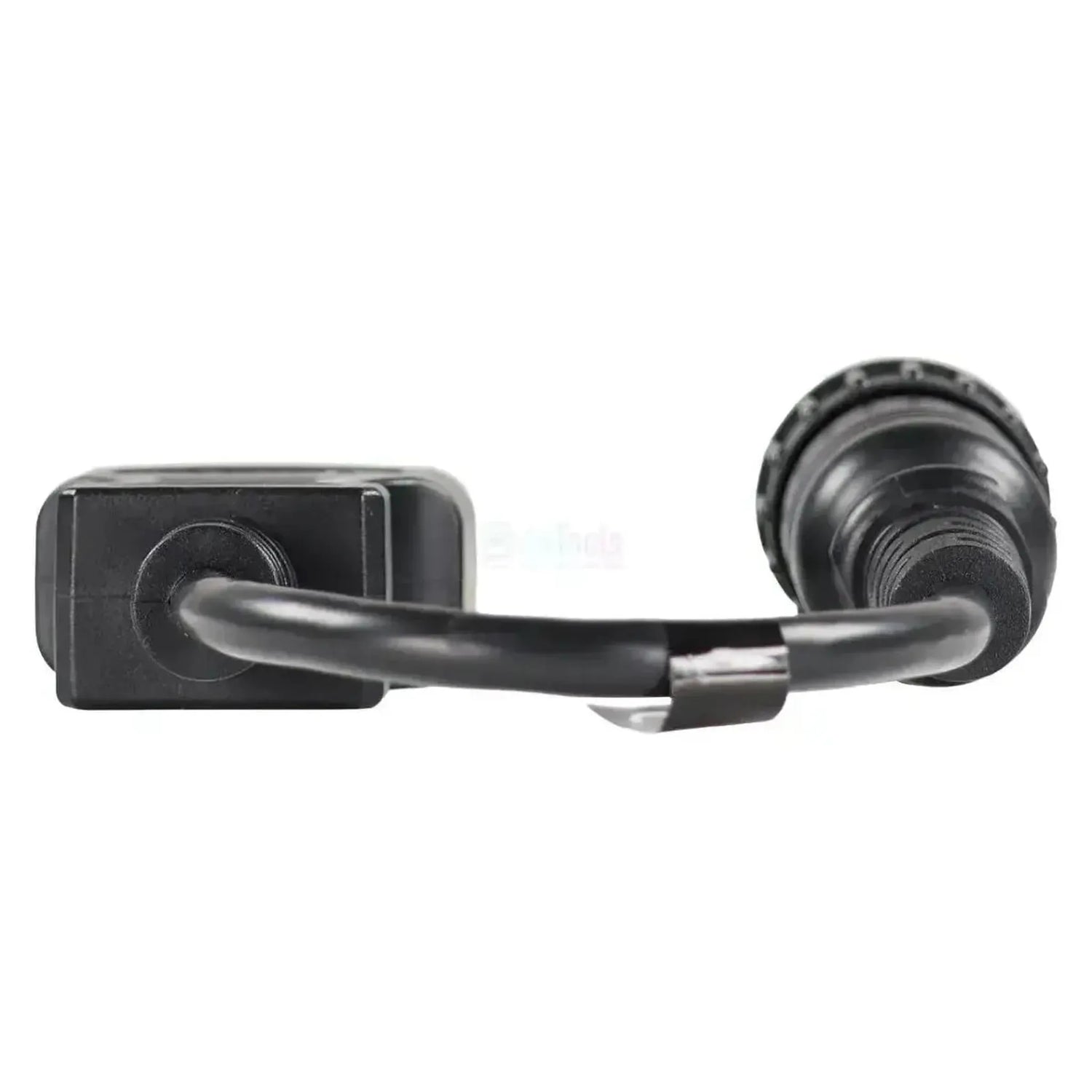

Den Jaltest JDC513A ansluter Massey Ferguson-traktorernas egna 16-polig diagnosuttag till 16-polig OBD2-ingången på din Jaltest-diagnoskabel. På maskinsidan finns en rund svart kontakt med sexton numrerade hylsor och en räfflad kopplingsring; denna anslutning har en annan stiftbeläggning än en vanlig OBD2-kontakt. OBD2-sidan är en honkontakt, och kabeln är 28 till 30 cm lång.

Kabeln öppnar diagnosanslutningen till fem motorstyrningar, från EEM2 med VP30/VP44-fördelarpump till ECM 1100D med common rail-insprutning. Dessutom når du Autotronic-familjen för växellåda, lyftanordning och fjädring, ATC-klimatreglering och DCC2-instrumentpanelen. Kabeln fungerar med Jaltest Link V8.1 och V9 och omfattas av Jaltest AGV.

FÖRDELAR

✔Fem motorstyrningar i samma täckning: EEM2 - VP30/VP44, EEM3 - EDC 7 UC31 samt ECM 1100-, 1100C- och 1100D-serien.
✔Hela Autotronic-familjen: Autotronic 3 PowerControl, Autotronic 4 Dyna VT och Autotronic 5 (Dynashift, Dyna 6).
✔Även lyftanordning, fjädring och komfort: EHRC, Autotronic 5 Lifting och Suspension, Rexroth Valves, ATC-klimatreglering och DCC2-instrumentpanelen.
✔En anslutning för 6200- till och med 8400-serien, på både Jaltest Link V8.1 och V9.

ATT TÄNKA PÅ

Serviceintervall finns endast för motorstyrningarna; för växellåda, lyftanordning och fjädring gäller endast felkoder och mätvärden.
✕Vilken Autotronic-generation som finns i din traktor beror på växellådan. 7400-serien har till exempel Autotronic 4 Dyna VT, och 6400-serien har Autotronic 3 och 5.
✕Endast för Massey Fergusons egna 16-polig diagnosuttag: en rund kontakt med numrerade hylsor, inte en platt trapetsformad OBD2-kontakt.
✕För 8200- och 8400-serien finns inga fastställda byggår; där avgör endast anslutningen i hytten.

Användningsområden och funktioner

Via denna 16-poliga anslutning når du traktorns styrenheter med Jaltest-programvaran. Vilka enheter som finns varierar mellan serie, motor och växellåda; listan nedan kommer från Massey Ferguson-täckningen i Jaltest AGV.

Styrenheter som du kan nå

  • EEM2 - VP30/VP44: Motor, fördelarpump.
  • EEM3 - EDC 7 UC31: Motor, common rail.
  • ECM 1100, 1100C, 1100D: Motor, Perkins-baserad.
  • Autotronic 3: Växellåda, PowerControl.
  • Autotronic 4: Växellåda, Dyna VT.
  • Autotronic 5: Växellåda, Dynashift och Dyna 6.
  • EHRC, Lifting, Rexroth: Lyftanordning och ventiler.
  • Autotronic 5 Suspension: Framaxelfjädring.
  • ATC: Klimatreglering.
  • DCC2: Instrumentpanel.

Vad du kan göra

  • Felkoder: Läs och radera per styrenhet.
  • Mätvärden: Sensorvärden med larmgränser.
  • Underhåll: Serviceintervall för EEM2 och EEM3.
  • Serviceprotokoll: För verkstadens administration.

Så här använder du den

  1. Kontrollera kontakten: Hitta den runda 16-poliga anslutningen i hytten.
  2. Anslut: Fäst JDC513A med kopplingsringen.
  3. Koppla Link: Anslut OBD2-sidan till Jaltest Link.
  4. Tändning på: Slå på tändningen utan att starta motorn.
  5. Läs ut: Välj Massey Ferguson och serien i Jaltest AGV.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte modellen. Denna kabel passar alla Massey Ferguson-traktorer med det egna 16-polig diagnosuttaget. Nedan visas serierna i Jaltest AGV-täckningen, med byggår där sådana har fastställts.

Massey Ferguson:

  • 6200-serien: 1999 - 2003
  • 6400-serien: 2003 - 2013
  • 7400-serien: 2004 - 2012
  • 5400-serien: 2004 - 2013
  • 4400-serien: 2004 - 2011
  • 4200-serien: 1997 - 2001
  • 3400-serien: 2005 - 2010
  • 8200- och 8400-serien: Byggår inte registrerade.
💡

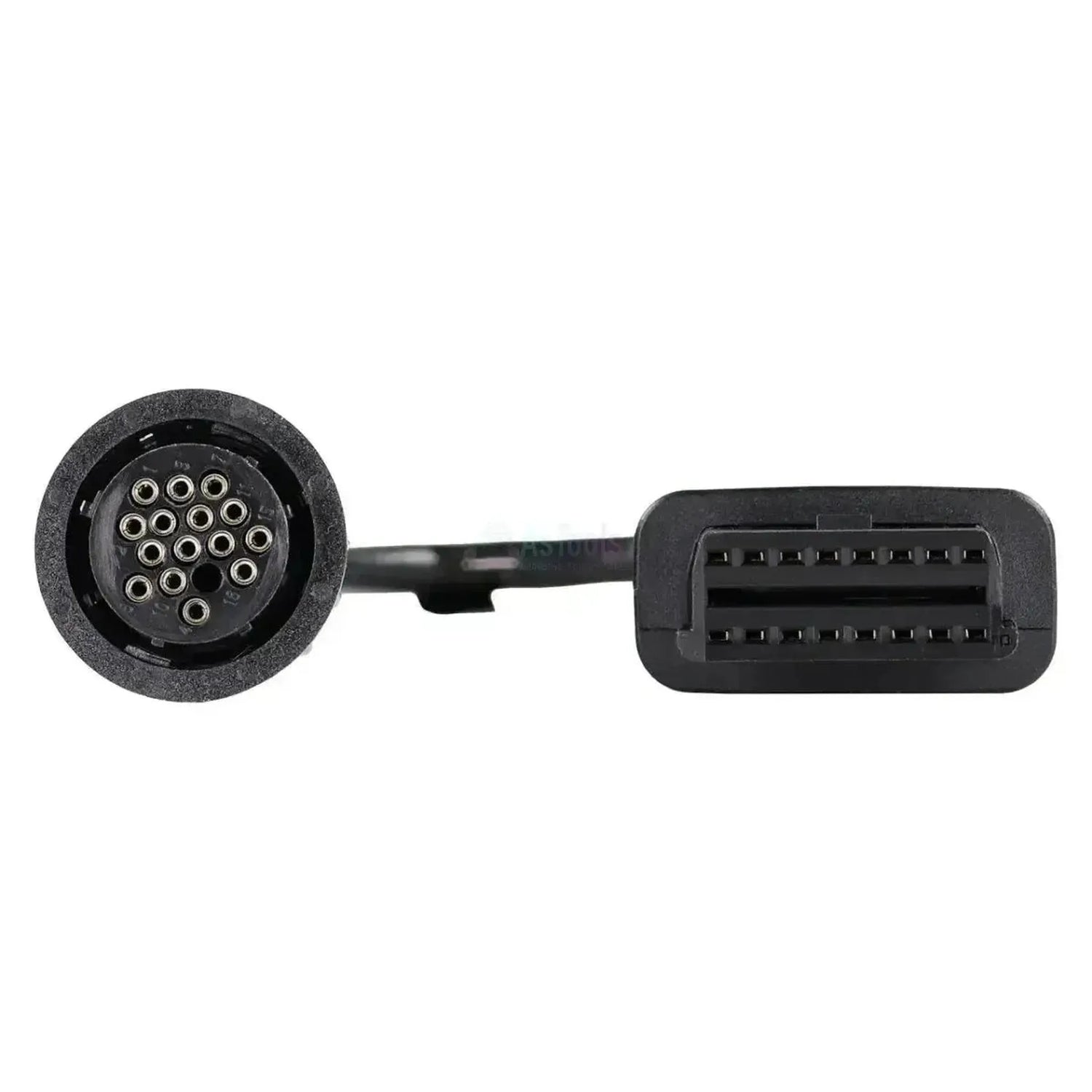

Bra att veta: Massey Ferguson 16-pinsanslutningen sitter i hytten och har en annan pinnkonfiguration än en vanlig OBD2-kontakt. Det handlar om en rund anslutning med sexton numrerade uttag och en kopplingsring. Kontrollera detta på maskinen själv innan du beställer.

Förpackningsinnehåll

  • 1x Jaltest (JDC513A) | Massey Ferguson 16-polig OBD – 16-polig OBD2 adapterkabel | Lantbruksfordon

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • AGV lantbruk
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Lantbruksfordon

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
16-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid

Användning

Vilken Jaltest-kabelsats som denna kabel även ingår i. Om Ni redan har den satsen har Ni kanske redan denna kabel.Ingår i kabelsats
AGV-kabelsats
Referensnummer
JDC513A
Krävs för användning
Jaltest Link V8.1 eller V9, Jaltest AGV

Övriga specifikationer

Användningsområde
Massey Ferguson (16-pinsanslutning)
Styrenheter
EEM2, EEM3 och ECM 1100/1100C/1100D (motor), Autotronic 3, 4 och 5 (växellåda), EHRC, Autotronic 5 Lifting och Rexroth Valves (hydraulik), Autotronic 5 Suspension (fjädring), ATC (klimat) och DCC2 (instrumentpanel)
Del av kabelset
AGV-kabelset (70002003)
