Jaltest  |  SKU: JDC519A

Jaltest (JDC519A) | Claas/Renault 4+4-polig OBD – 16-polig OBD2 adapterkabel | Lantbruksfordon

€168,95 inkl.
€139,63 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

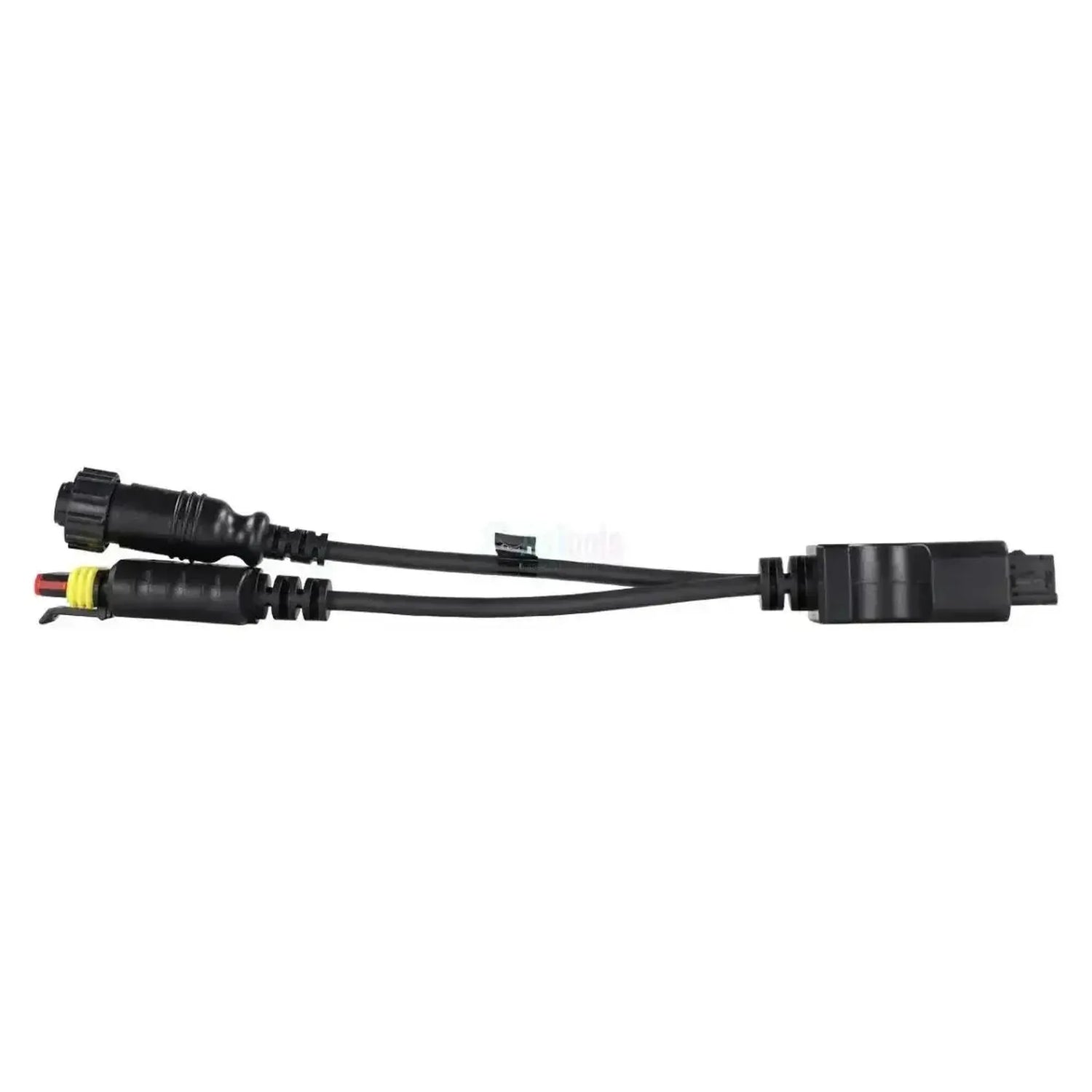

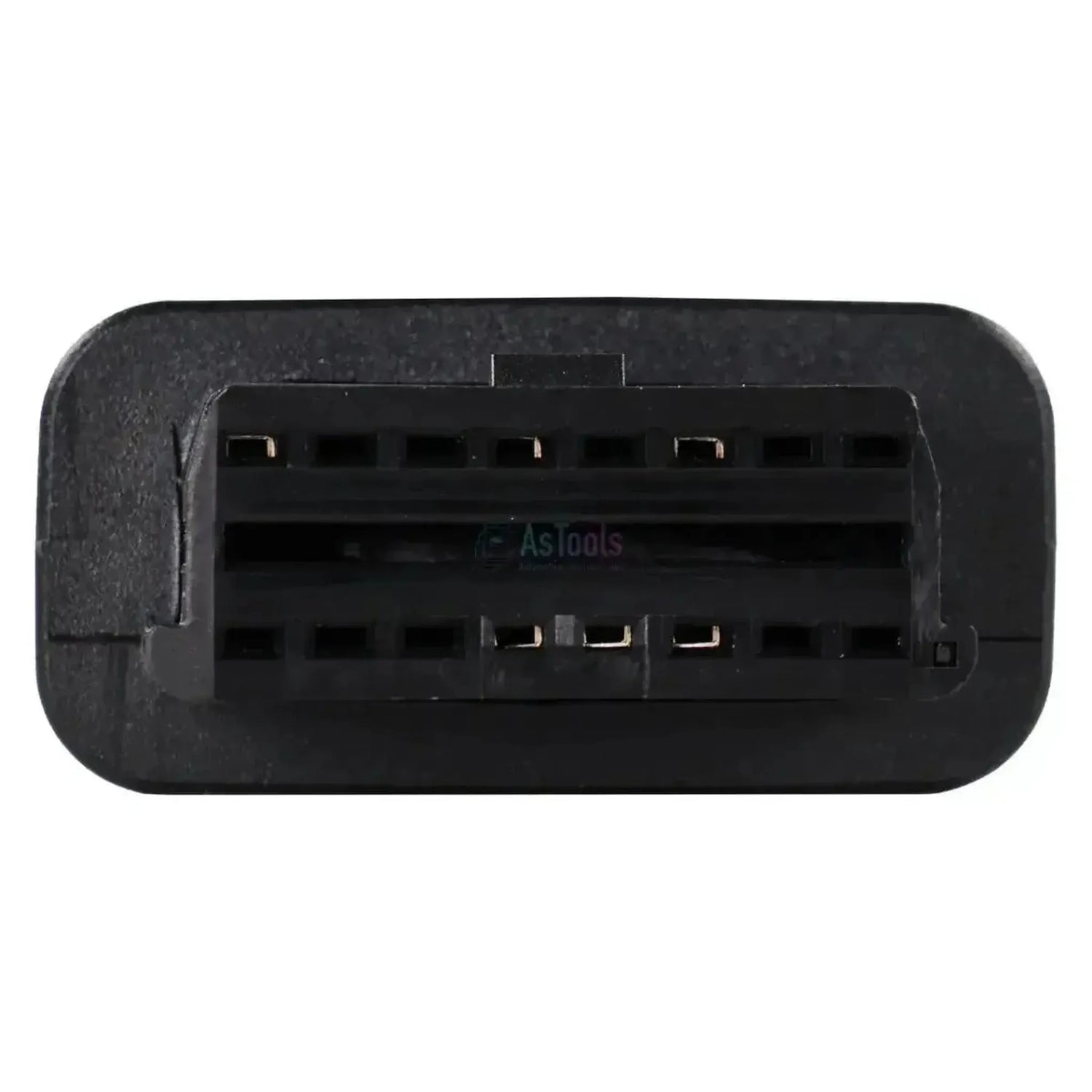

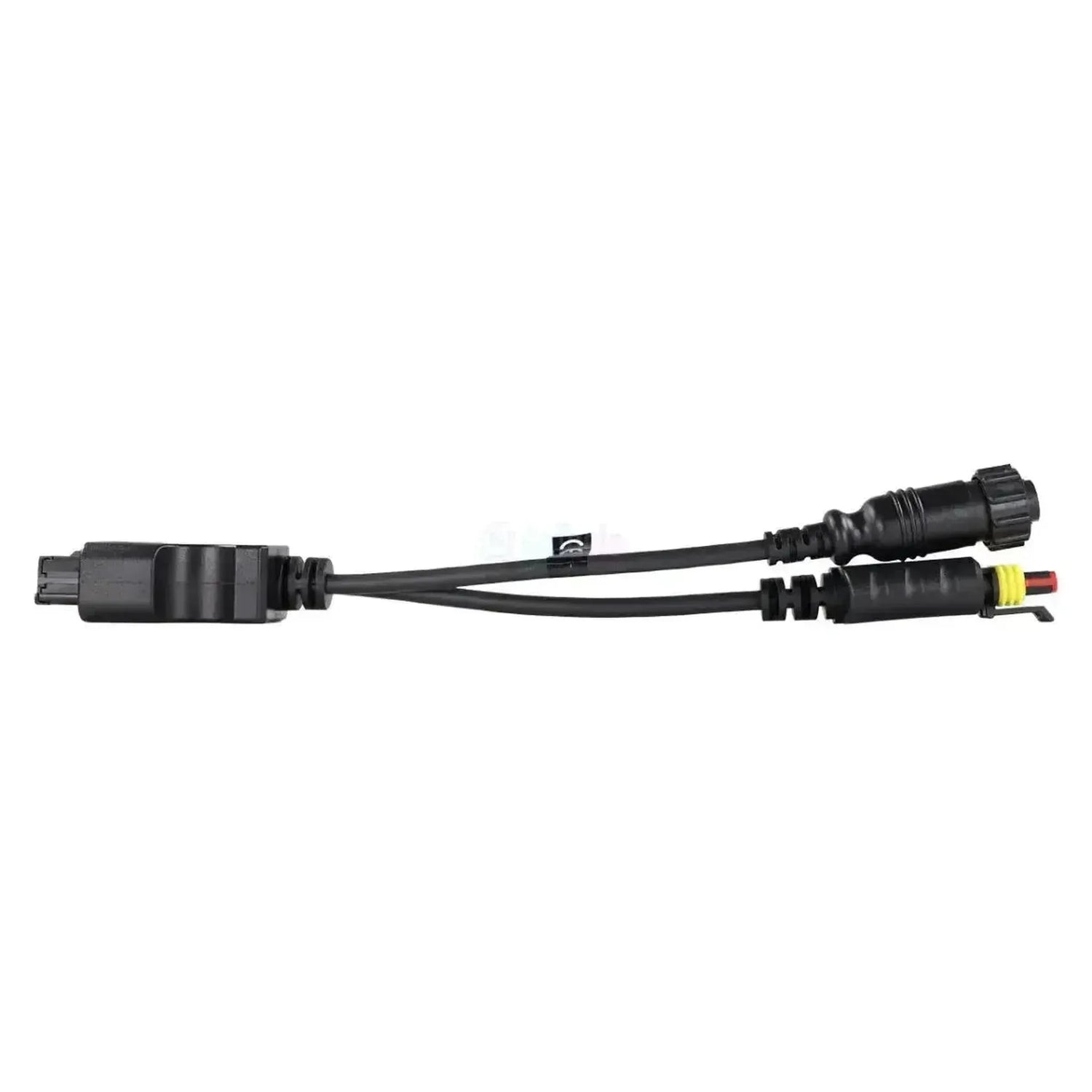

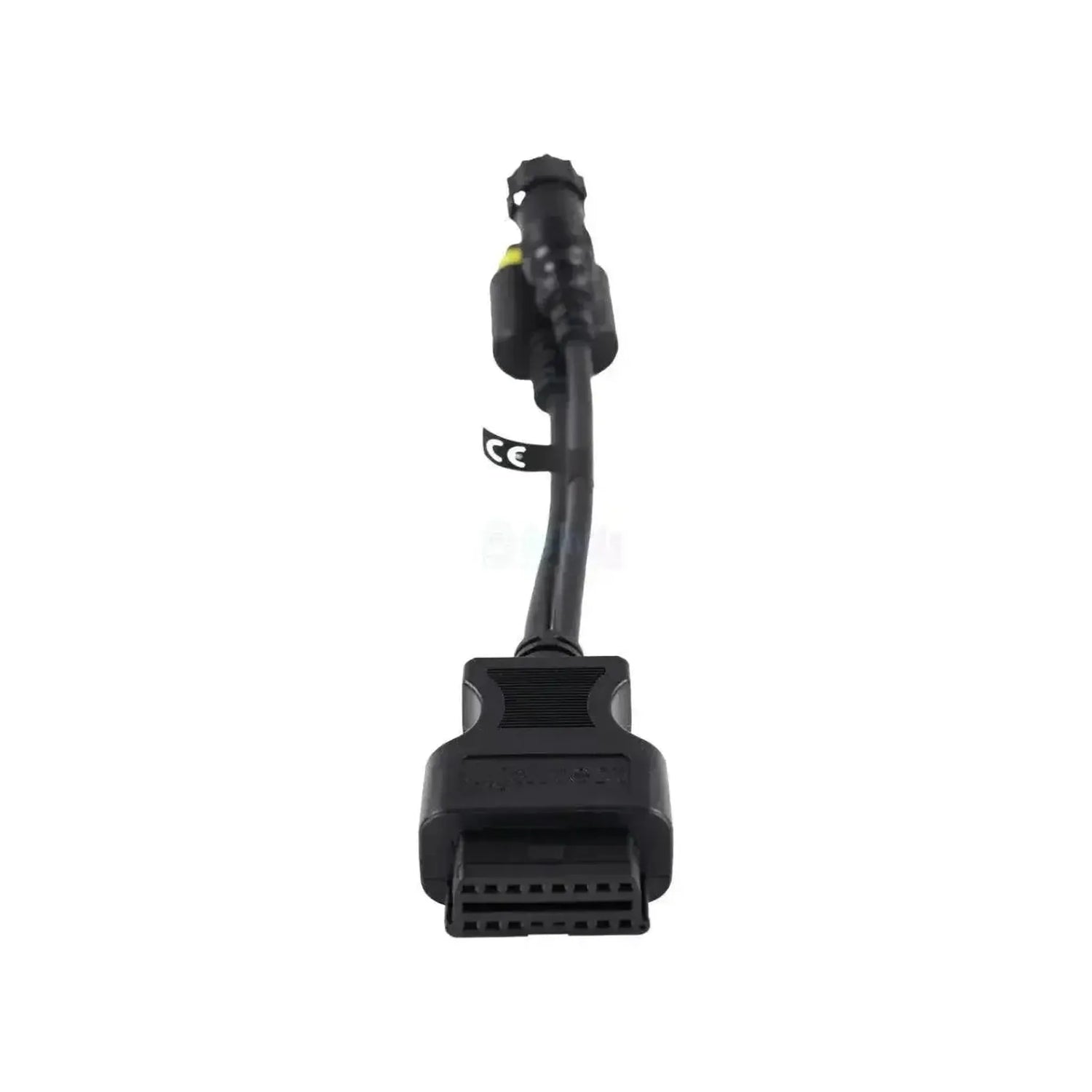

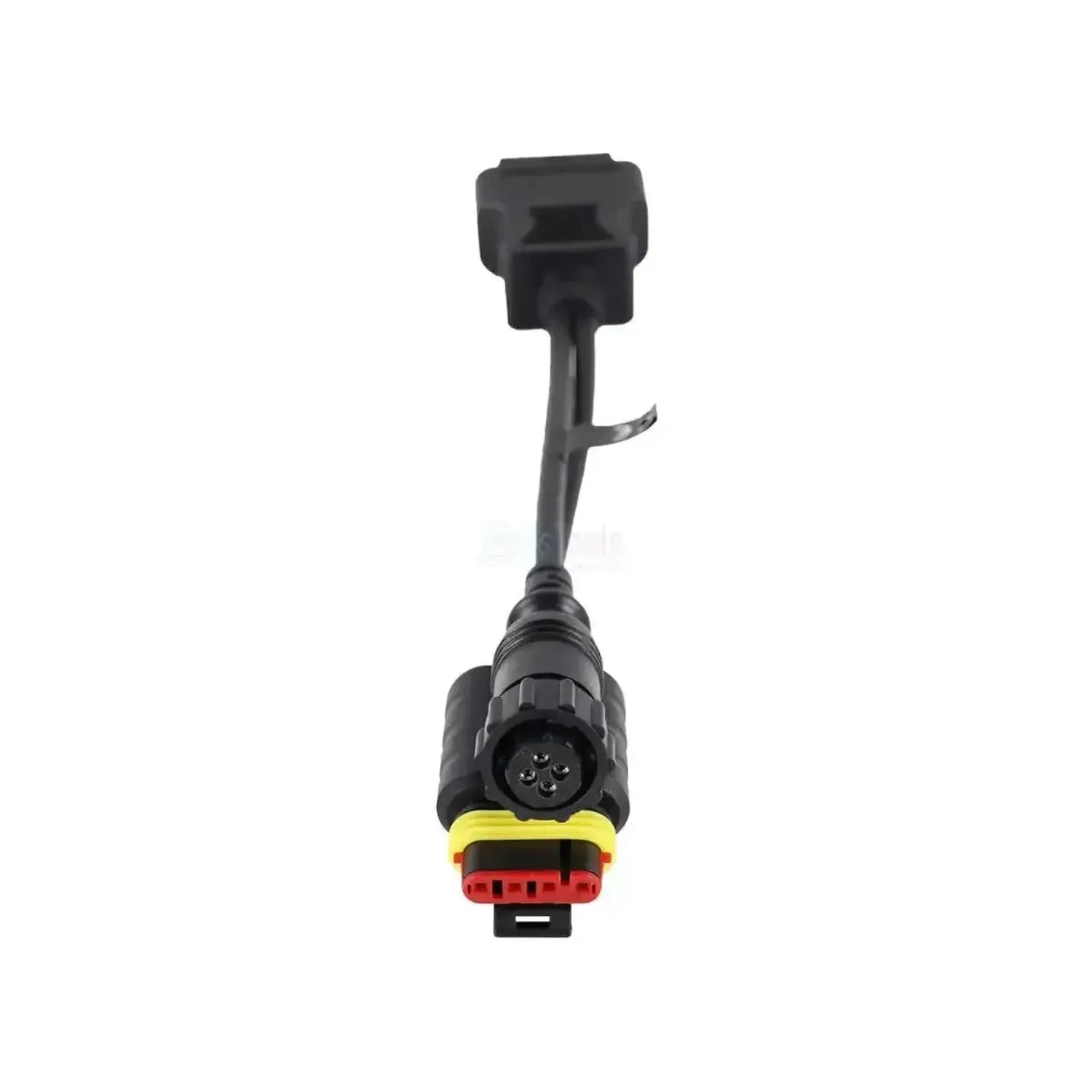

Den Jaltest JDC519A ansluter diagnosuttaget på Claas- och Renault-traktorer till din Jaltest-utrustning och delar sig på maskinsidan i två grenar med vardera fyra stift. Den första grenen är en platt 4-polig kontakt med röd kontakthållare, gul tätningsring och svart låsclip. Den andra är en rund 4-polig kontakt, helt svart, med räfflad kopplingsring och fyra kontakter i rutmönster. Gränssnittssidan är 16-polig OBD2; kabeln är 28 till 30 cm lång.

Med denna koppling når Jaltest-programvaran motorstyrningen DE-10 med radialkolvinsprutningspump, växellådsstyrningarna QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 och TRAX, ventilstyrningen ELECTROPILOT, lyftanordningarna TCE och instrumentpanelen DBD2. Kabeln fungerar med Jaltest Link V8.1 och V9 och omfattas av Jaltest AGV.

PLUSPUNKTER

✔Den platta kontakten med röd kontakthållare och den runda svarta kontakten sitter på samma kabel och går samman i den 16-poliga OBD2.
✔Når motorstyrningen DE-10 (Level 12 - Tier 2/Stage II) med radialkolvinsprutningspump i ARES- och CELTIS-serierna.
✔Flera växellådsvarianter i täckningen: QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41 (Autotronic 5 och Drivetronic 3B), EHM 24 och TRAX (CAN).
✔Även hydraulik och instrumentpanel: ELECTROPILOT, TCE 15/25/35, TCE15T, TCE 6 och DBD2, via vilken du kan läsa av serviceintervallen.

ATT BEAKTA

✕Lyftanordningen TCE9 från CELTIS finns visserligen med i täckningslistan, men erbjuder inga diagnosfunktioner.
✕serviceintervallen nås via instrumentpanelen DBD2; för motor- och växellådsstyrningarna är de inte tillgängliga.
✕Endast för 4+4-polig anslutning; samma traktorfamilj finns även med en 14-polig kontakt, för vilken JDC525A är avsedd.
✕Maskinsidan är fast utformad med en platt 4-polig och en rund 4-polig kontakt. Om formen på din traktor avviker passar inte denna kabel.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som läser ut traktorer från Renault Agriculture-serien och de senare Claas-utförandena. Vilka styrenheter som finns varierar per serie och utförande; ARES och CELTIS har en annan växellådsstyrning än NECTIS.

Styrenheter du kan komma åt

  • DE-10: Motorstyrning, ARES och CELTIS.
  • QUADRISHIFT / TWINSHIFT: Transmission, ARES.
  • REVERSHIFT-B41: Autotronic 5 och Drivetronic 3B.
  • EHM 24, TRAX, TRAX (CAN): Transmission, NECTIS.
  • ELECTROPILOT: Styrning av externa ventiler.
  • TCE 15/25/35, TCE15T, TCE 6: Lyftanordningar.
  • DBD2: Instrumentpanel med service.

Det här kan du göra

  • Felkoder: Läs och radera, med beskrivning.
  • Mätvärden: Visa aktuella sensorvärden.
  • Larmgränser: Ställa in för avvikande värden.
  • ECU-data: Data från styrenheten.
  • Service: Intervaller via DBD2.

Så här använder du den

  1. Hitta kontakterna: Leta upp den platta och den runda 4-poliga kontakten i hytten.
  2. Anslut: Anslut båda grenarna på JDC519A.
  3. Anslut länken: Anslut OBD2-sidan till Jaltest Link.
  4. Tändning på: Slå på tändningen.
  5. Avläsning: Välj Claas eller Renault och serien.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte modellen. Kabeln passar på alla traktorer från Renault Agriculture-serien och de senare Claas-utförandena där den platta och den runda 4-polig kontakten sitter bredvid varandra. Nedan listas serierna i Jaltest AGV-täckningen; 14-polig variant av samma familj omfattas inte.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: 1996 - 2009.
  • ARES 7X0 / 7X5: 1996 - 2005.
  • ARES 8X5 / 8X6 (816, 826, 836): 2002 - 2005.
  • ATLES 9X5-9X6 (926, 936, 946): 2000 - 2015.
  • CELTIS: 2003 - 2008.
  • CERES: 1993 - 2003.
  • CERGOS: 1998 - 2004.
  • NECTIS: 2004 - 2014.
💡

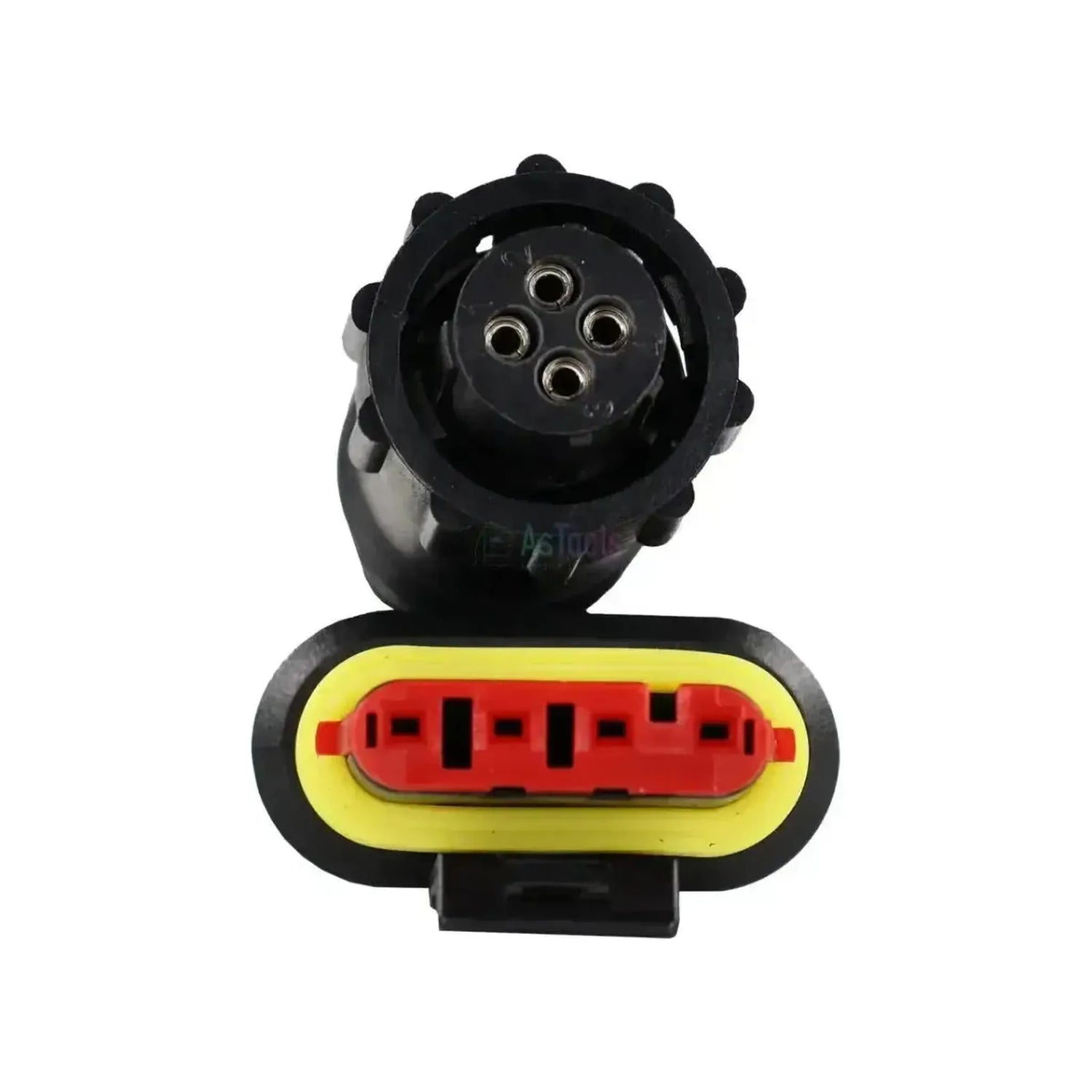

Bra att veta: Maskinsidan består av två kontakter i hytten. En platt kontakt med röd kontakthållare och gul tätning, samt en rund svart kontakt med räfflad kopplingsring. Samma traktorfamilj finns även med en 14-polig kontakt (JDC525A). Kontrollera på traktorn själv vilken anslutning som finns innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC519A) | Claas/Renault 4+4-polig OBD – 16-polig OBD2 Adapterkabel | Lantbruksfordon

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Lantbruksmaskin

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • AGV lantbruk

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
4+4-poligt OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
30 cm
Referensnummer
JDC519A

Övriga specifikationer

Användningsområde
Claas och Renault Agriculture med 4+4-polig diagnosuttag
Styrenheter
DE-10 (motor), QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 och TRAX (transmission), ELECTROPILOT, TCE 15/25/35, TCE15T och TCE 6 (hydraulik), DBD2 (instrumentpanel)
Krävs för användning
Jaltest Link V8.1 eller V9 med licens för Jaltest AGV
