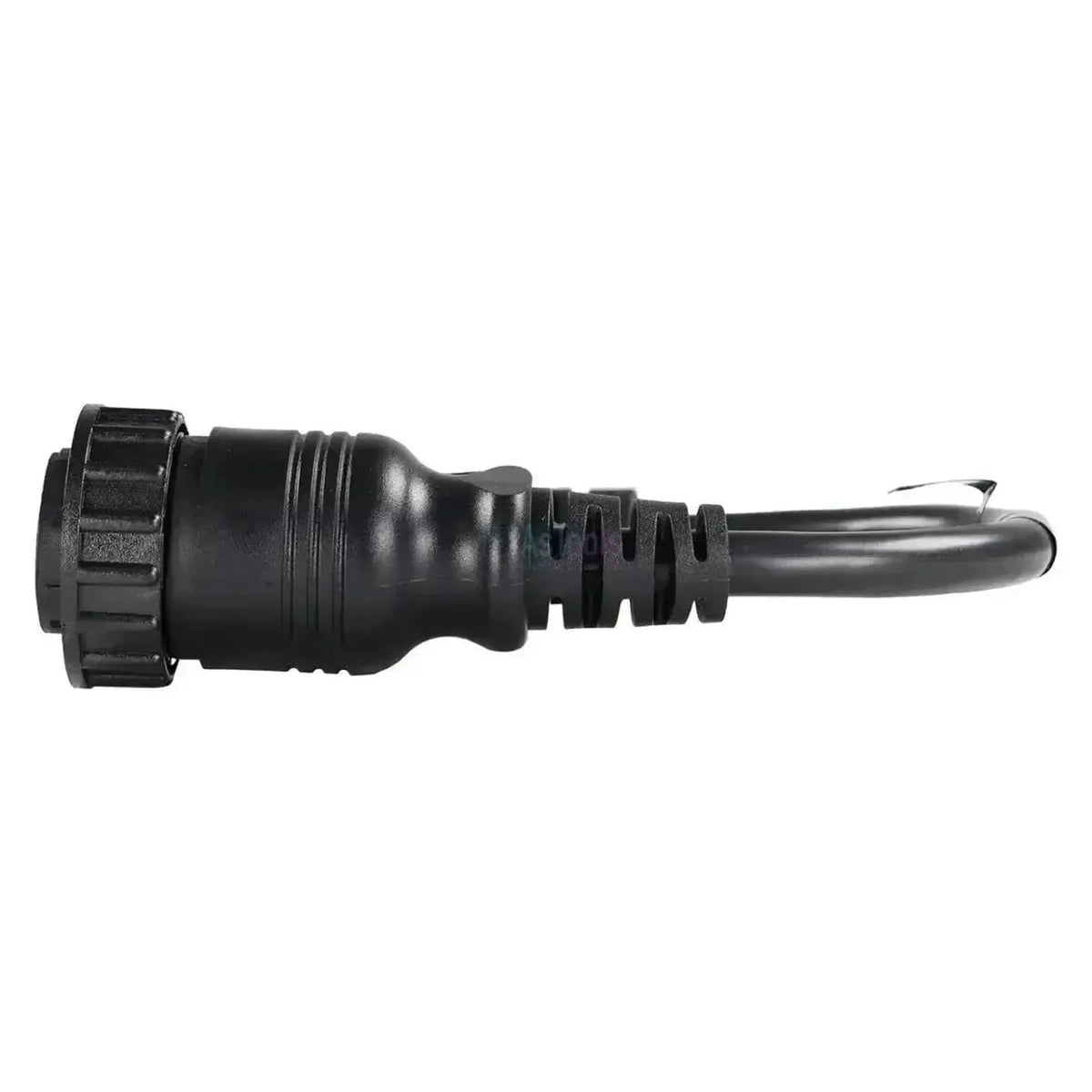

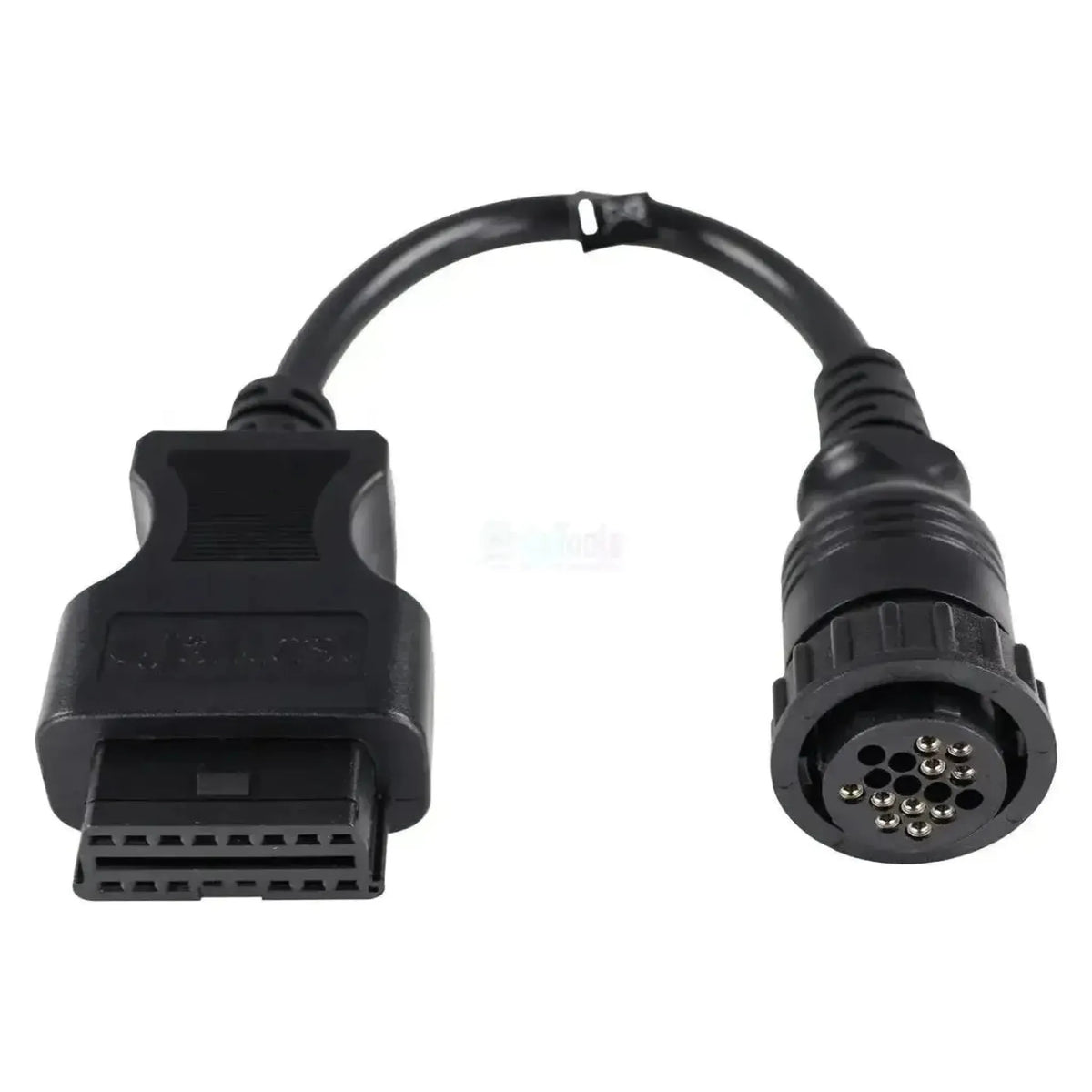

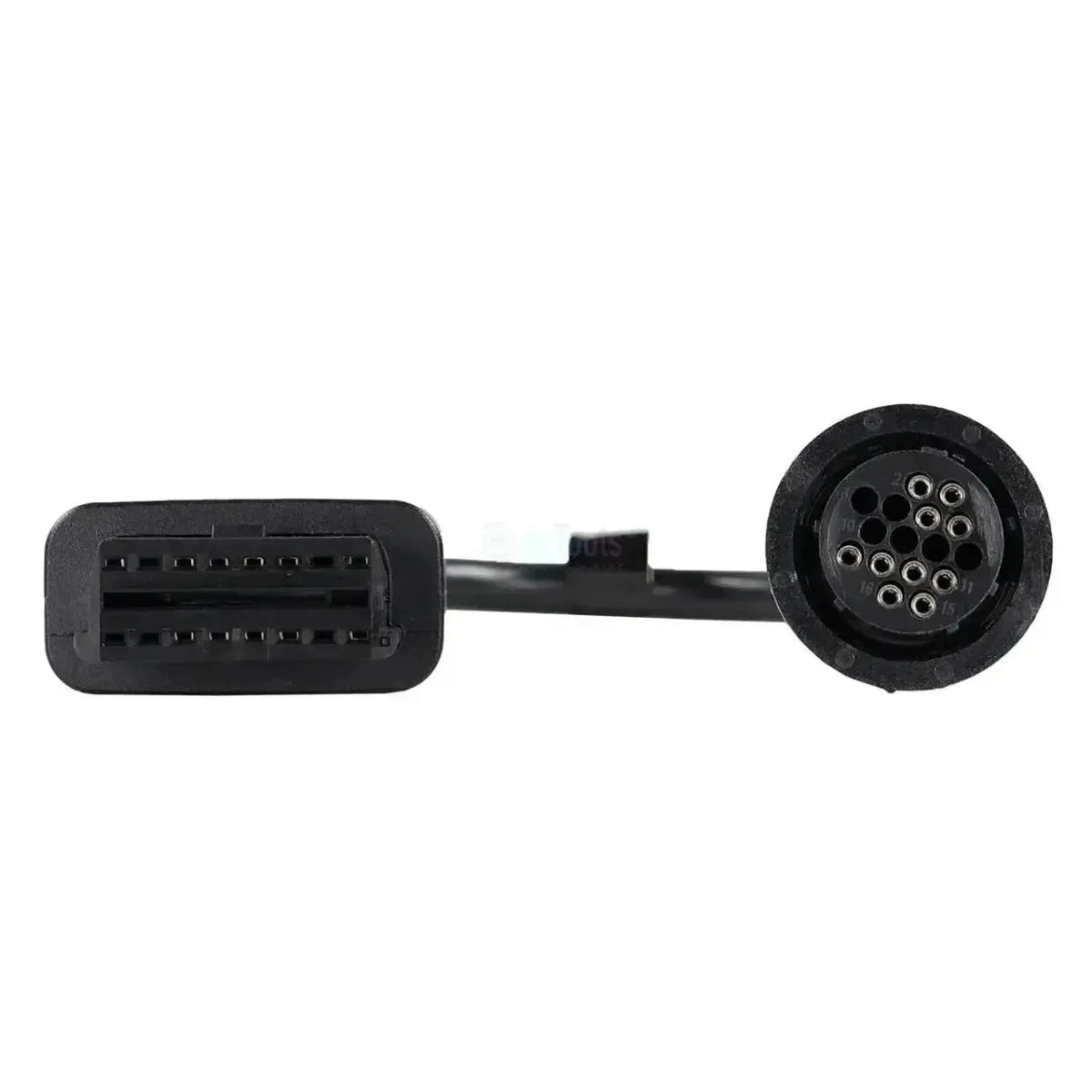

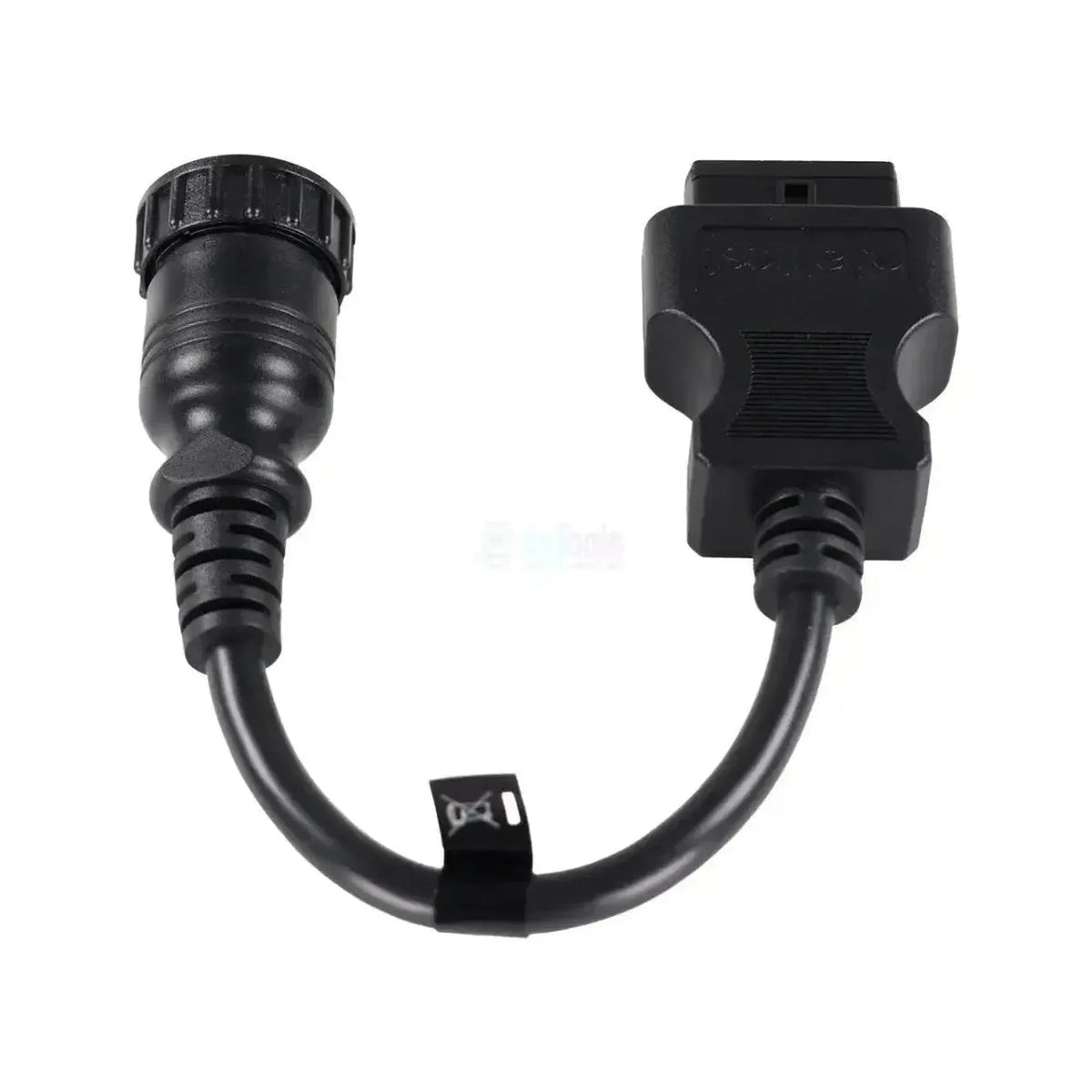

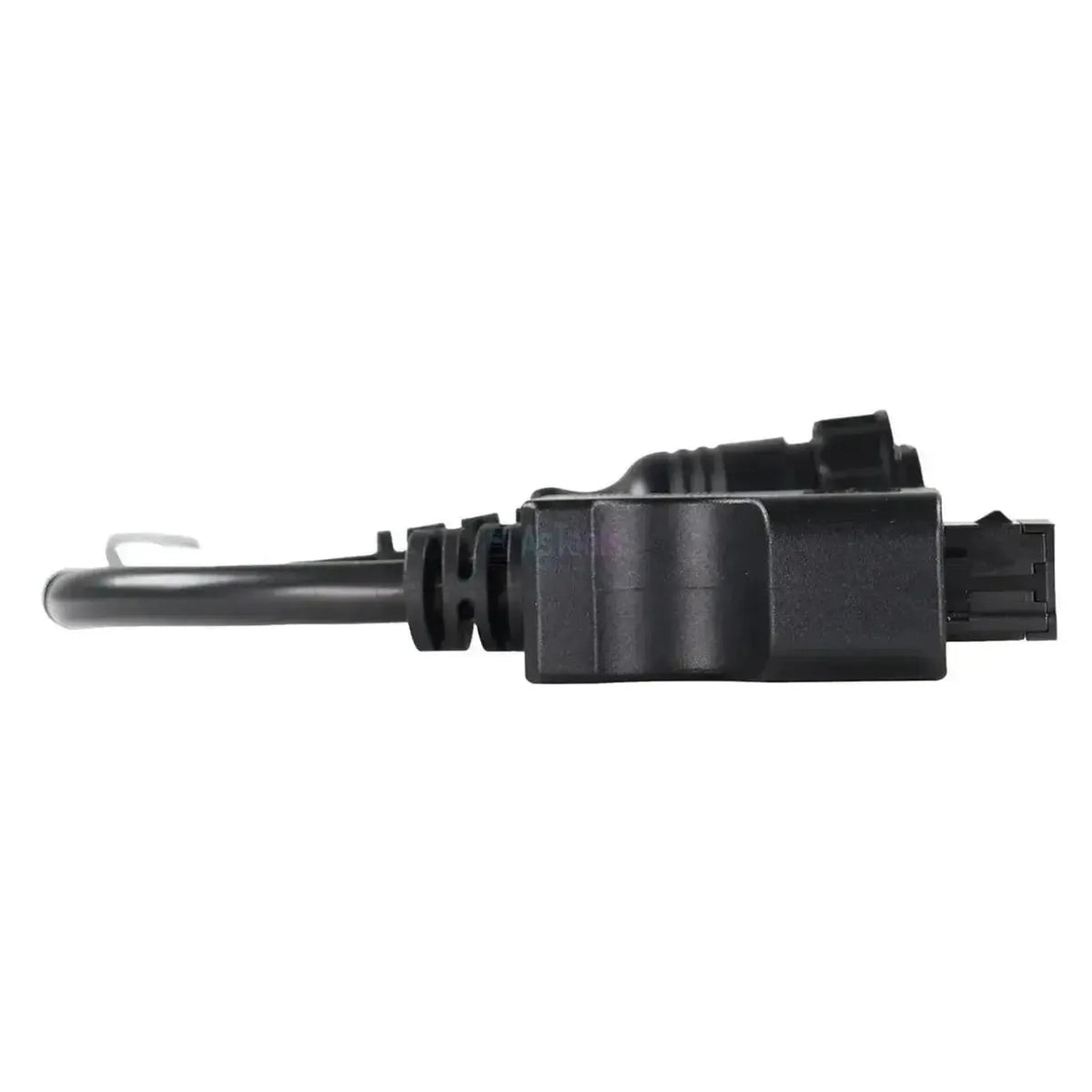

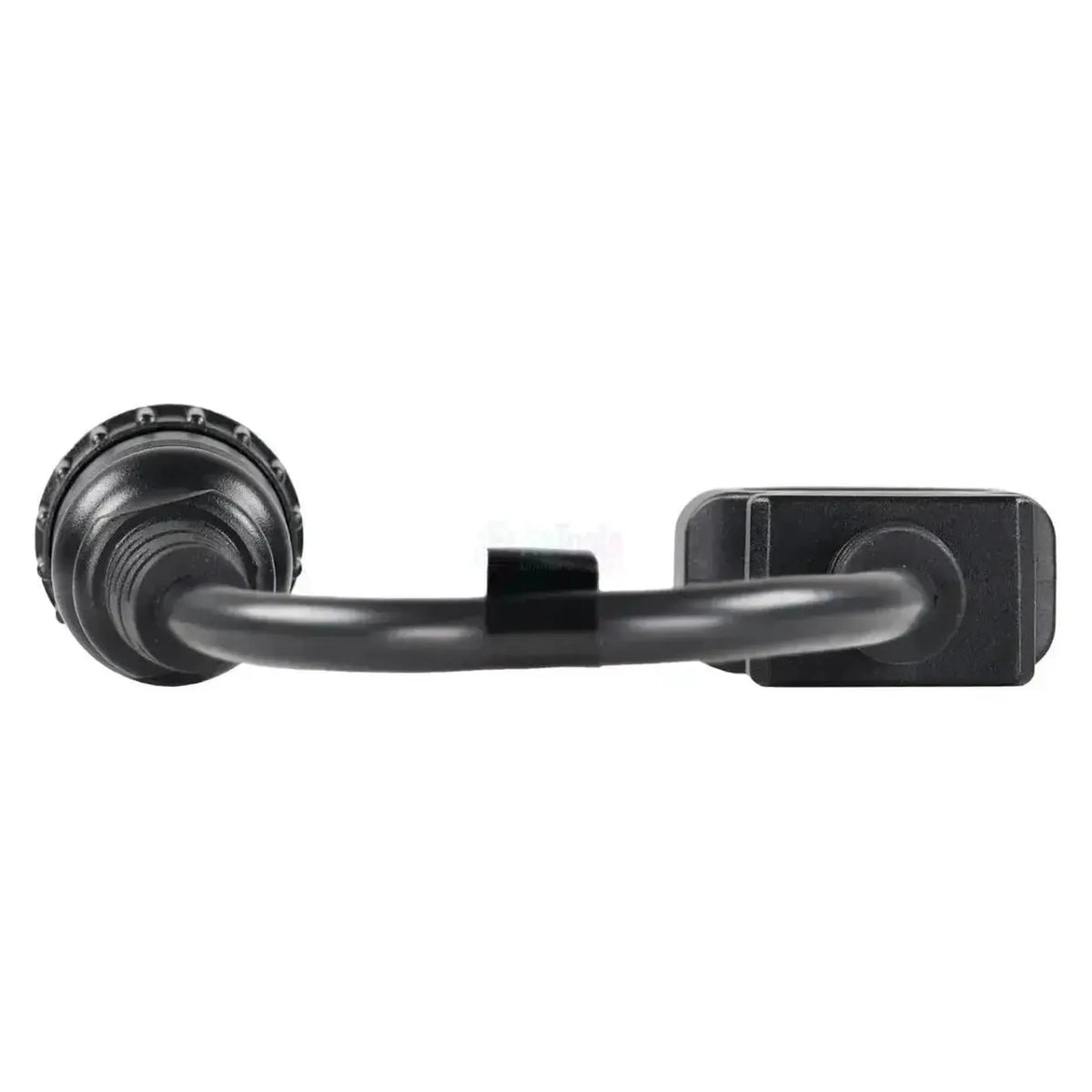

Jaltest JDC520A kopplar den märkesspecifika 16-stifts diagnosanslutningen på en Valtra-traktor till 16-stifts OBD2-ingången på din Jaltest-utrustning. På maskinsidan finns en rund svart kontakt med en räfflad kopplingsring och en metallkabelklämma; i kontakthållaren finns sexton numrerade positioner, av vilka tolv har en kontakt. Trots samma antal stift skiljer sig användningen från en vanlig OBD2-kontakt. Kabeln mäter 28 till 30 cm.

När anslutningen är upprättad når Jaltest-programvaran traktorns motorstyrning. Jaltest stöder här två styrsystem med commonrail-insprutning: EEM3 - EDC 7 UC31 och den nyare EEM4 - EDC 17 CV54, där ytterligare åtgärder också finns tillgängliga på EEM4. För båda kan serviceintervallen hämtas. Kabeln fungerar med Jaltest Link V8.1 och V9 och omfattas av Jaltest AGV.

PLUSPUNKTER

✔Når båda motorstyrningarna med commonrail-insprutning: EEM3 - EDC 7 UC31 och EEM4 - EDC 17 CV54.

✔På EEM4 erbjuder Jaltest även ytterligare åtgärder, utöver felkoder, mätvärden och ECU-data.

✔För båda motorstyrningarna kan serviceintervallen hämtas, med en rapport för verkstadens administration.

✔Täcker serierna N, T, S, A och M och fungerar med både Jaltest Link V8.1 och V9.

ATT TÄNKA PÅ

✕Valtra-täckningen är motorinriktad; växellåda, hydraulik och instrumentpanel nås inte via denna kabel.

✕Diagnosvarningarna är inte tillgängliga på EEM3 och EEM4.

✕Endast för den runda 16-stifts Valtra-anslutningen; äldre traktorer med EEM2 - VP30/VP44 har den mindre runda 8-stifts kontakten och kräver JDC517A.

✕Samma antal stift vilseleder: den runda 16-stifts maskinkontakten har en annan användning än den platta 16-stifts OBD2-kontakten i andra änden.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som läser ut Valtra-traktorer med commonrail-motorer. Vilken styrning du stöter på beror på motorgenerationen; EEM3 är den äldre och EEM4 den nyare.

Styrenheter du kan komma åt

EEM3 - EDC 7 UC31: Dieselstyrning, commonrail.
EEM4 - EDC 17 CV54: Nyare dieselstyrning.

Vad du kan göra

Felkoder: Läs och radera, med beskrivning.
Mätvärden: Visa aktuella sensorvärden.
Larmgränser: Ställa in för avvikande värden.
Underhåll: Hämta och spara serviceintervall.
Ytterligare åtgärder: Återställnings- och justeringsfunktioner, EEM4.

Så här använder du den

Hitta kontakten: Hitta den runda 16-stifts anslutningen i hytten.
Anslut: Dra fast JDC520A med kopplingsringen.
Koppla Link: Anslut OBD2-sidan till Jaltest Link.
Tändning på: Slå på tändningen.
Avläsning: Välj Valtra och serien i Jaltest-programvaran.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte modellen. Kabeln passar på alla Valtra-traktorer med den runda 16-stifts diagnosanslutningen. Nedan visas serierna i Jaltest AGV-täckningen; A-serien och T-serien finns också på listan för 8-stifts kabeln, så båda anslutningarna förekommer inom dessa serier.

Valtra:

N-serien: 2005 – nu.
T-serien: 2002 – nu.
S-serien: 2001 – nu.
A-serien: 2002 – nu.
M-serien: Inga angivna byggår.

💡

Bra att veta: Valtra-anslutningen med 16 stift sitter i hytten, är rund och har sexton numrerade positioner, av vilka tolv är upptagna. Äldre Valtra- och Valmet-traktorer med EEM2-motorstyrning har den mindre runda 8-stifts anslutningen (JDC517A). Kontrollera på traktorn själv vilken av de två som sitter i innan du beställer.

Förpackningens innehåll

1x Jaltest (JDC520A) | Valtra 16-stifts OBD – 16-stifts OBD2 Adapterkabel | Lantbruksfordon

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: AGV lantbruk
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Lantbruksfordon

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 16-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd: 28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder: Ja
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om det går att se när nästa service ska utföras. Användbart för att planera servicen väl.Visa servicedata: Ja
