Jaltest | SKU: JDC616A

Jaltest (JDC616A) | Suzuki 4-polig OBD – 16-polig OBD2-adapterkabel | Motorboat

Name: Jaltest (JDC616A) | Suzuki 4-polig OBD – 16-polig OBD2-adapterkabel | Motorboat
Brand: Jaltest
SKU: JDC616A
Price: 71.95 EUR
Availability: InStock

€71,95 inkl.

€59,46 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

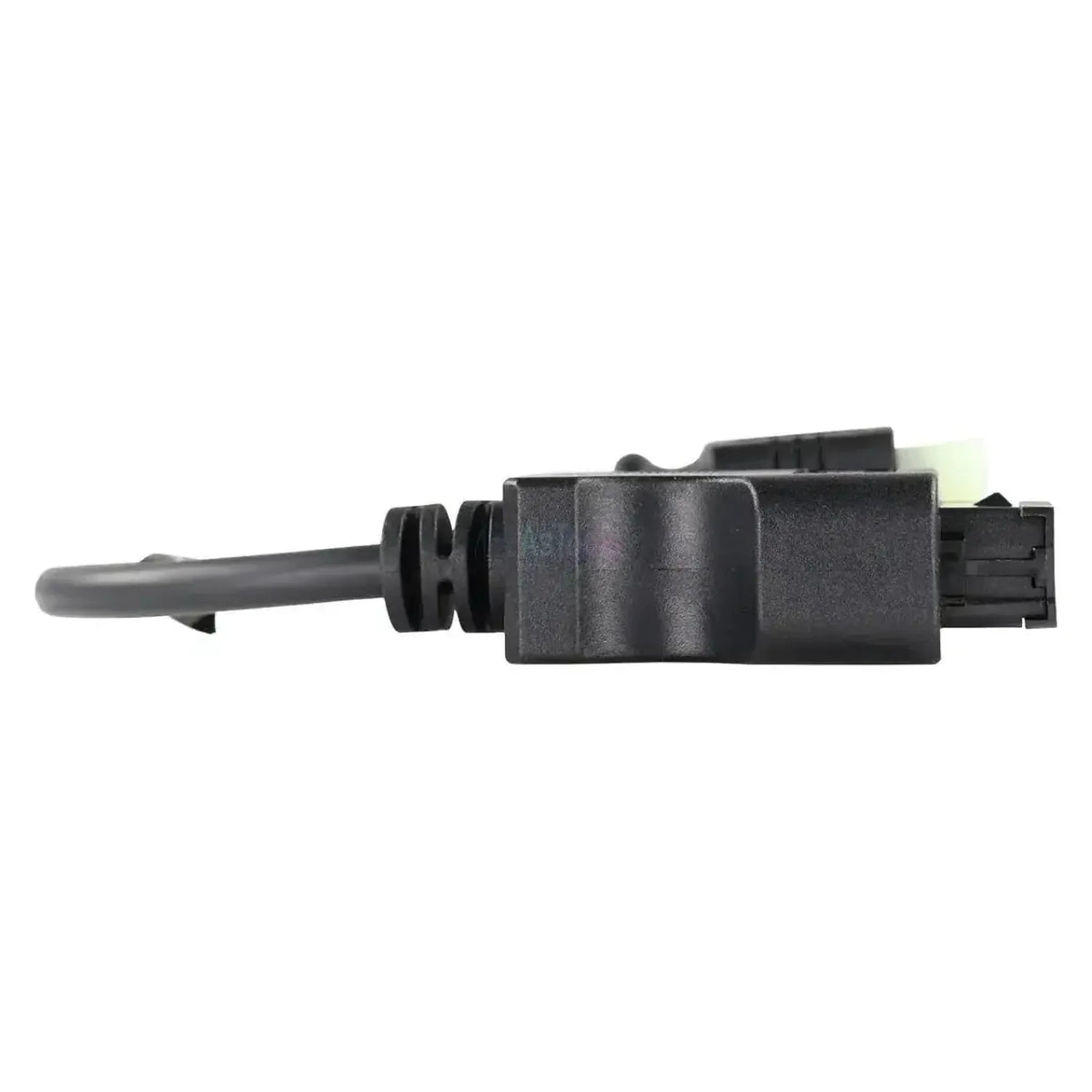

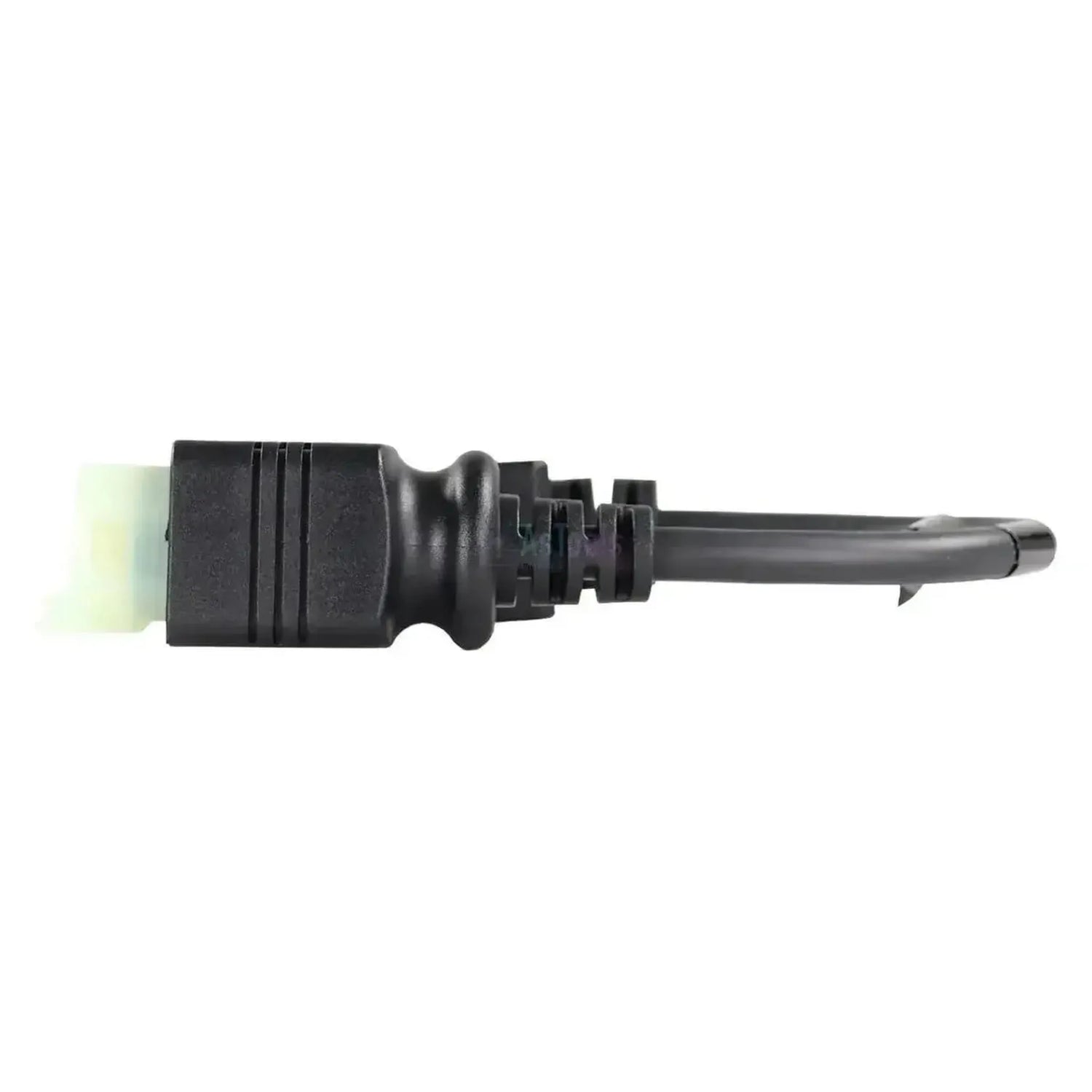

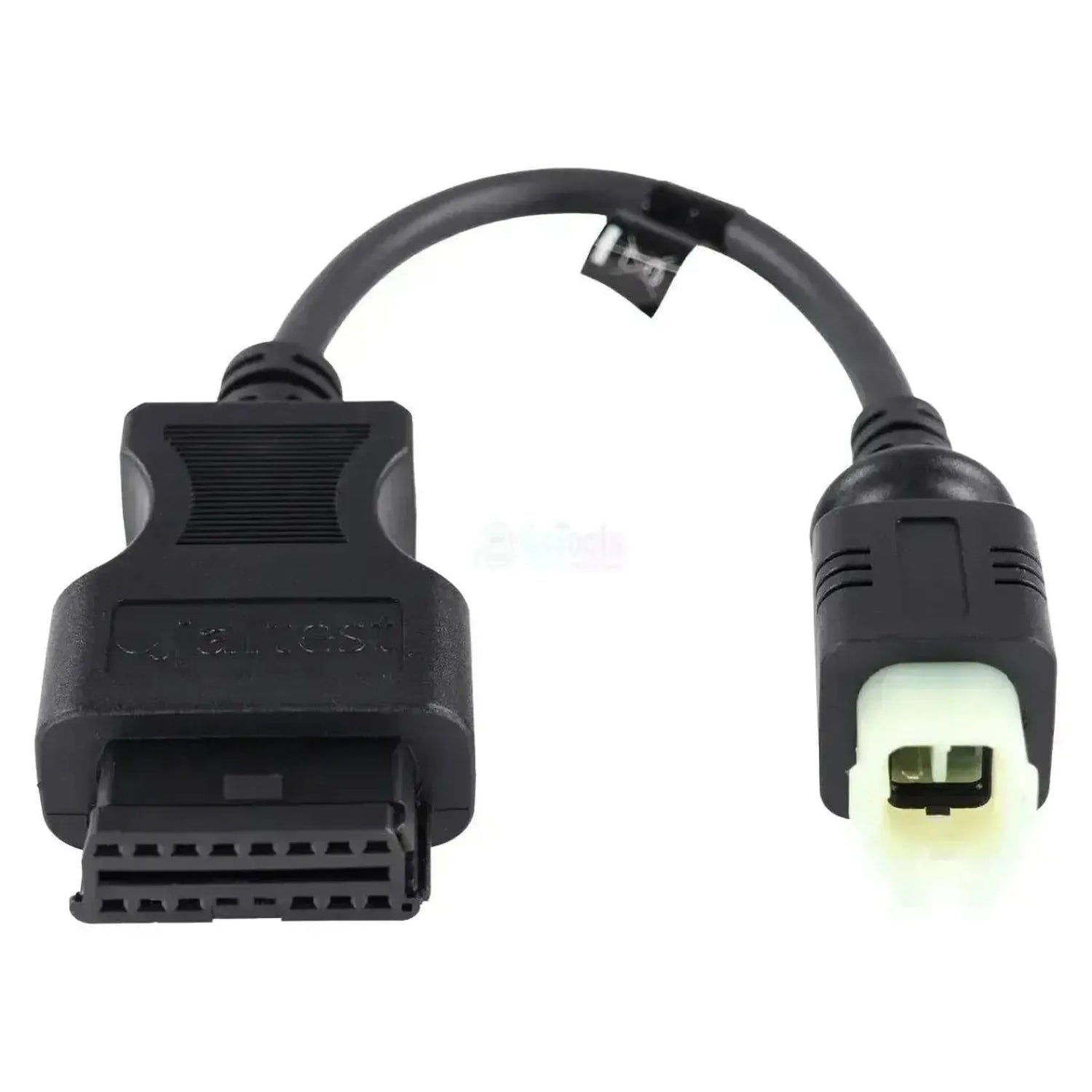

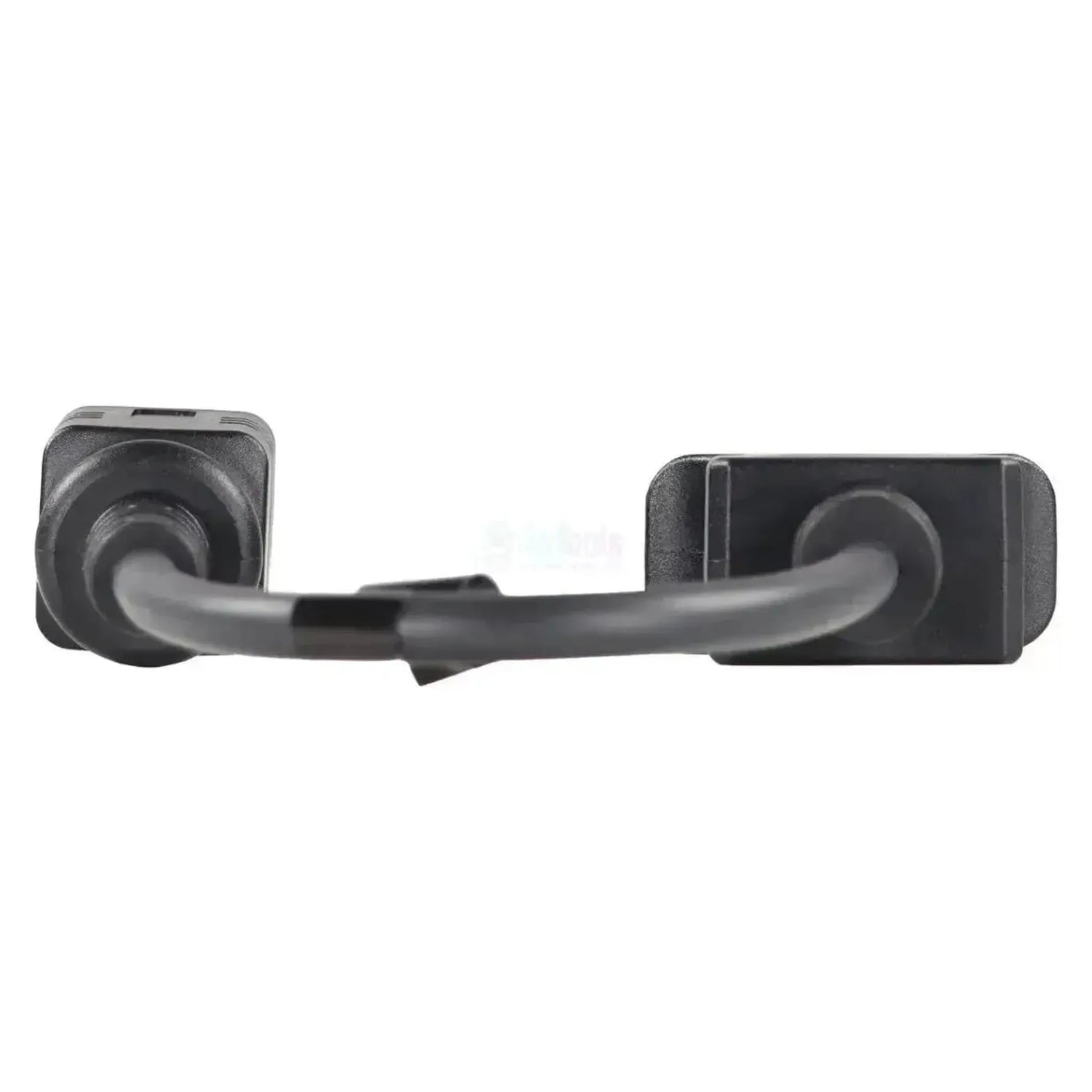

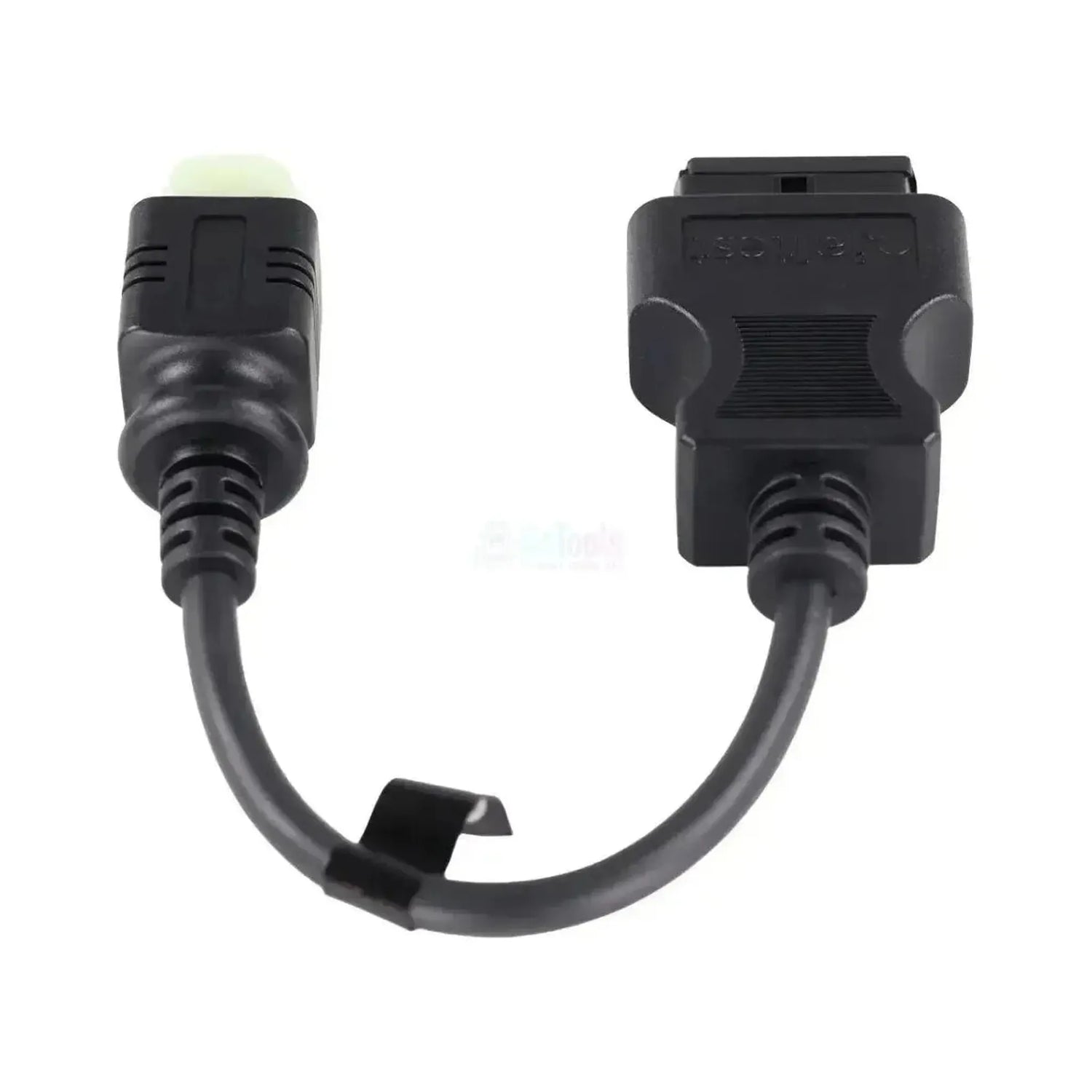

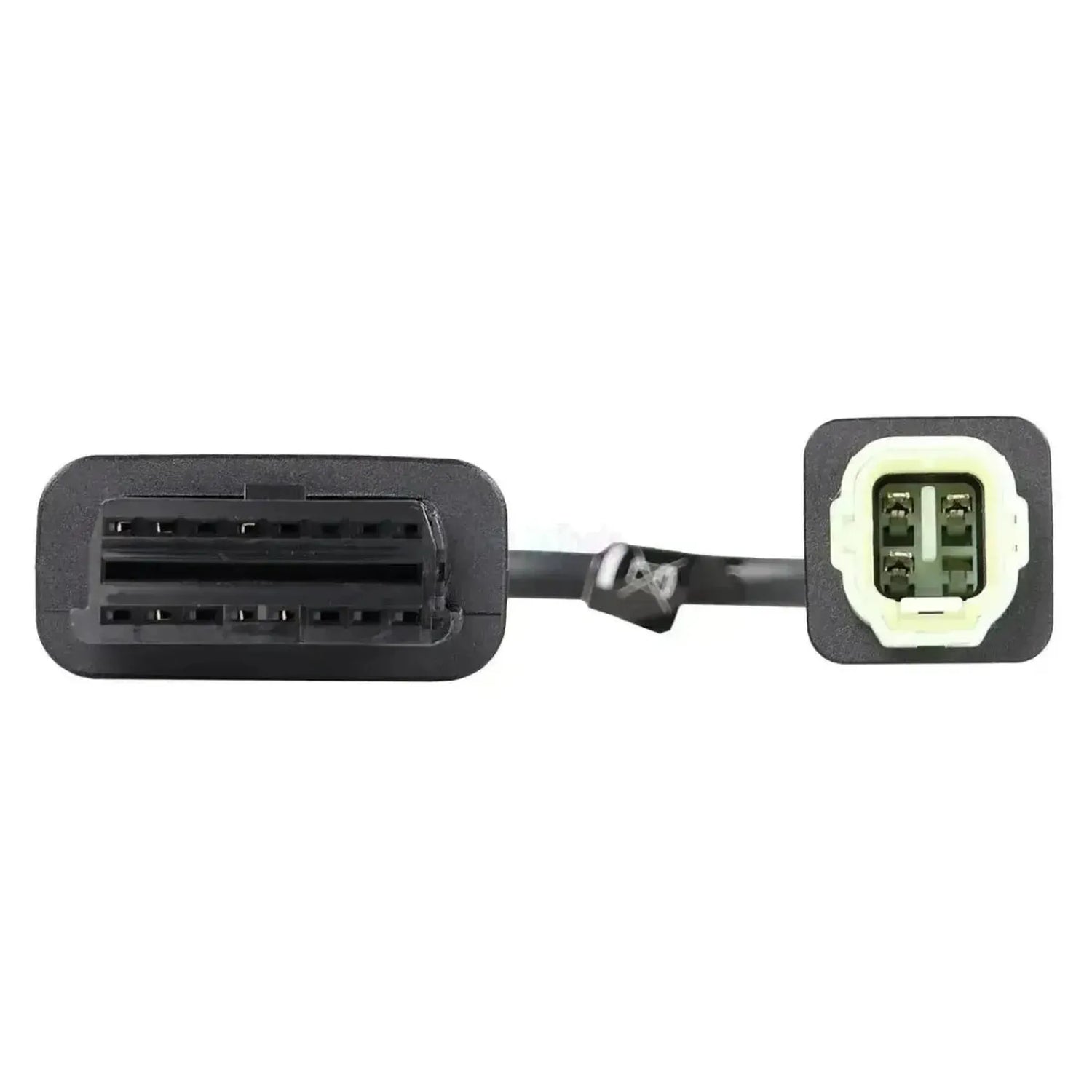

Jaltest JDC616A kopplar 4-stifts diagnosanslutningen på Suzuki-utombordsmotorer till 16-stifts OBD2-kontakten på din Jaltest-diagnoskabel. På motorsidan sitter en fyrkantig kontakt med svart yttermantel och en ljusgrön innerhållare, där fyra lägen finns bakom en mittribb. Anslutningen sitter i motorrummet, på eller bredvid motorn, och kabeln är 28 till 30 cm lång.

Med kabeln ansluten når Jaltest-programvaran de två styrenheterna i DF-serien: motorstyrningen ECM och BCM, manöverenheten för gas- och växelspakarna. På ECM finns hela funktionslistan, ända till och med parametrar, kalibrering, återställning och den manuella proceduren. Kabeln omfattas av Jaltest Marine.

PLUSPUNKTER

✔På ECM finns hela funktionslistan: Felkoder, mätvärden, komponentstyrning, parametrar, kalibrering och återställning.

✔Ger åtkomst till förutom motorstyrningen även BCM, manöverenheten för gas- och växelreglagen.

✔För Suzuki ingår även den manuella proceduren i täckningen för motorstyrningen.

✔Den ljusgröna innerhållaren med fyra lägen gör anslutningen mot motorn lätt att identifiera.

ATT TÄNKA PÅ

✕På BCM kan du varken styra komponenter eller utföra parametrar eller återställning; där finns endast felkoder, mätvärden, ECU-data och kalibrering.

✕Endast för 4-stifts Suzuki-anslutningen; DF-modellerna med 8-stifts kontakten kräver JDC613A.

✕Suzuki använder båda utföranden sida vid sida på DF-serien, så antalet stift avgör valet och inte modellnumret.

✕För användning med Jaltest Link V9 ingår förlängningskabeln JDC100B (2,5 m SUBD-26).

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som läser ut Suzuki-utombordsmotorer med Jaltest Link. Motorstyrningen har hela funktionslistan, manöverenheten för spakarna har en kortare.

Styrenheter du kan komma åt

ECM: Motorstyrning, hela funktionslistan.
BCM: Manöverenhet för gas- och växelspakar.

Vad du kan göra

Felkoder: På ECM och BCM.
Mätvärden: Visa live.
Komponenter: Styrning, endast på ECM.
Parametrar och återställning: Endast på ECM.
Kalibrering: På ECM och BCM.
Manuell procedur: Guidade kontroller för ECM.

Så här använder du den

Hitta kontakten: Sök den ljusgröna 4-stifts kontakten vid motorn.
Anslut: Sätt i JDC616A i anslutningen.
Koppla Link: Anslut OBD2-sidan; på V9 via JDC100B.
Tändning på: Slå på tändningen.
Läs ut: Välj Suzuki och DF-modellen.

Kompatibla fordon och användningsområden

Det är kontakten som avgör, inte modellen. Den här kabeln passar alla Suzuki-utombordsmotorer med 4-stifts diagnosanslutning. Modellerna nedan ingår i Jaltest Marine-täckningen; vilket av de två utförandena som finns på din motor ser du på stiftfältet på anslutningen.

Suzuki:

Små DF-modeller: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 och DF90.
Mellanklass: DF100, DF115, DF140, DF150 och DF175.
Tunga DF-modeller: DF200, DF225, DF250, DF300, DF325 och DF350.

💡

Bra att veta: Anslutningen sitter i motorrummet, på eller bredvid motorn. Suzuki använder på DF-serien både en 4-stifts och en 8-stifts diagnoskontakt; den här kabeln hör till den ljusgröna 4-stifts versionen, 8-stifts versionen går via JDC613A. Räkna stiften i kontakten på din motor innan du beställer.

Förpackningens innehåll

1x Jaltest (JDC616A) | Suzuki 4-stifts OBD – 16-stifts OBD2 adapterkabel | Motorboat

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: Marine fartyg

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 4-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd: 28 till 30 cm

Diagnosfunktioner

Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om komponenter eller sensorer kan justeras om. Behövs ofta efter att en komponent har bytts.Utföra kalibreringar: Ja

Användning

Vilken Jaltest-kabelsats som denna kabel även ingår i. Om Ni redan har den satsen har Ni kanske redan denna kabel.Ingår i kabelsats: Marine-kabelsats fartyg, Marine-kabelsats utombordare
Referensnummer: JDC616A
Styrenheter: ECM (motorstyrning) och BCM (reglagemodul för spakar)

Övriga specifikationer

Användningsområde: Suzuki-utombordsmotorer med 4-stifts diagnosanslutning
Del av kabelset: Marinkabelset fartyg (70002008) och utombord (70002025)
Krävs för användning: Jaltest Link V8.1, eller Link V9 med förlängningskabel JDC100B (2,5 m SUBD-26), och licens för Jaltest Marine
