Jaltest  |  SKU: JDC501A

Jaltest (JDC501A) | Steyr 3-polig OBD – 16-polig OBD2 adapterkabel | Förbränningsmotor

€197,95 inkl.
€163,60 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

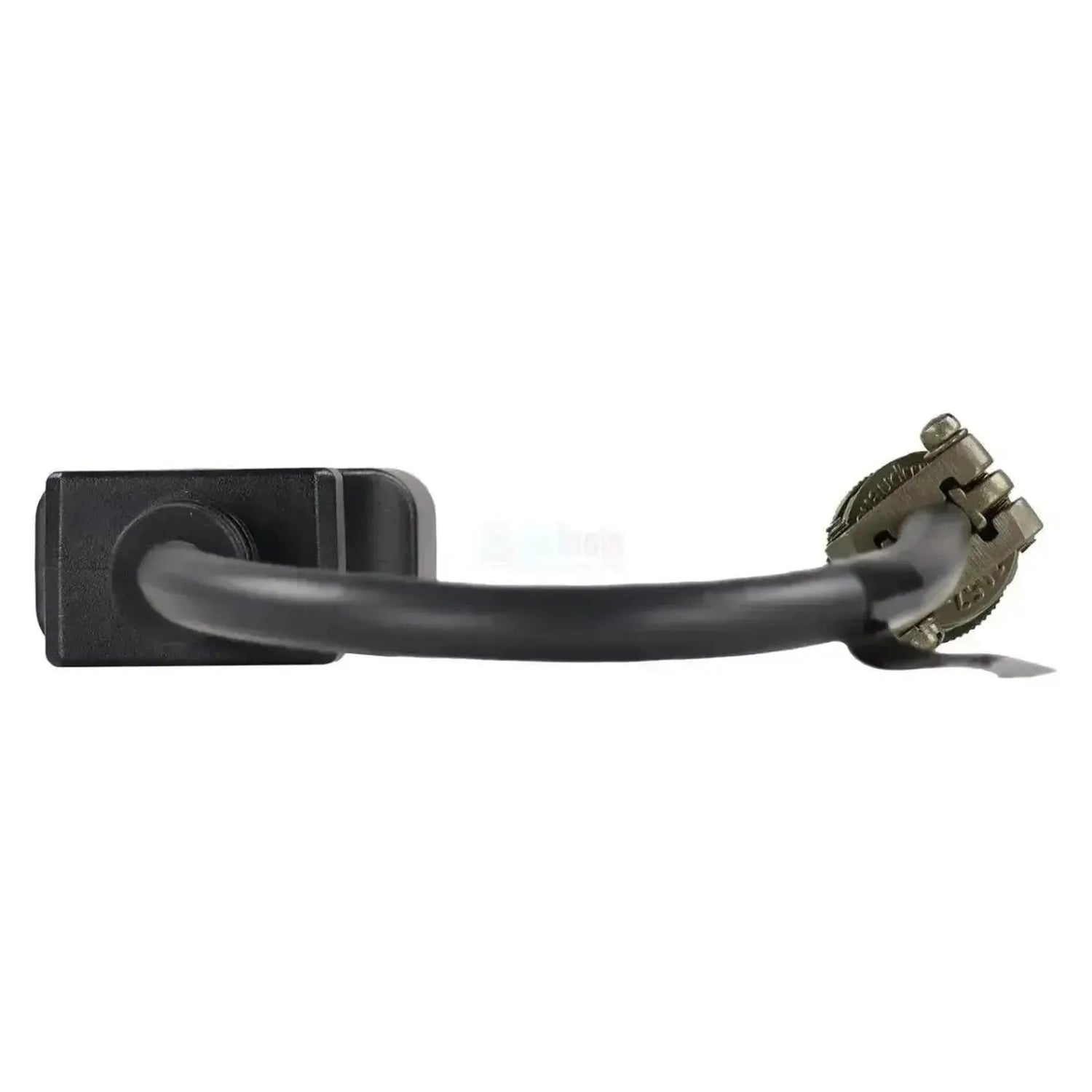

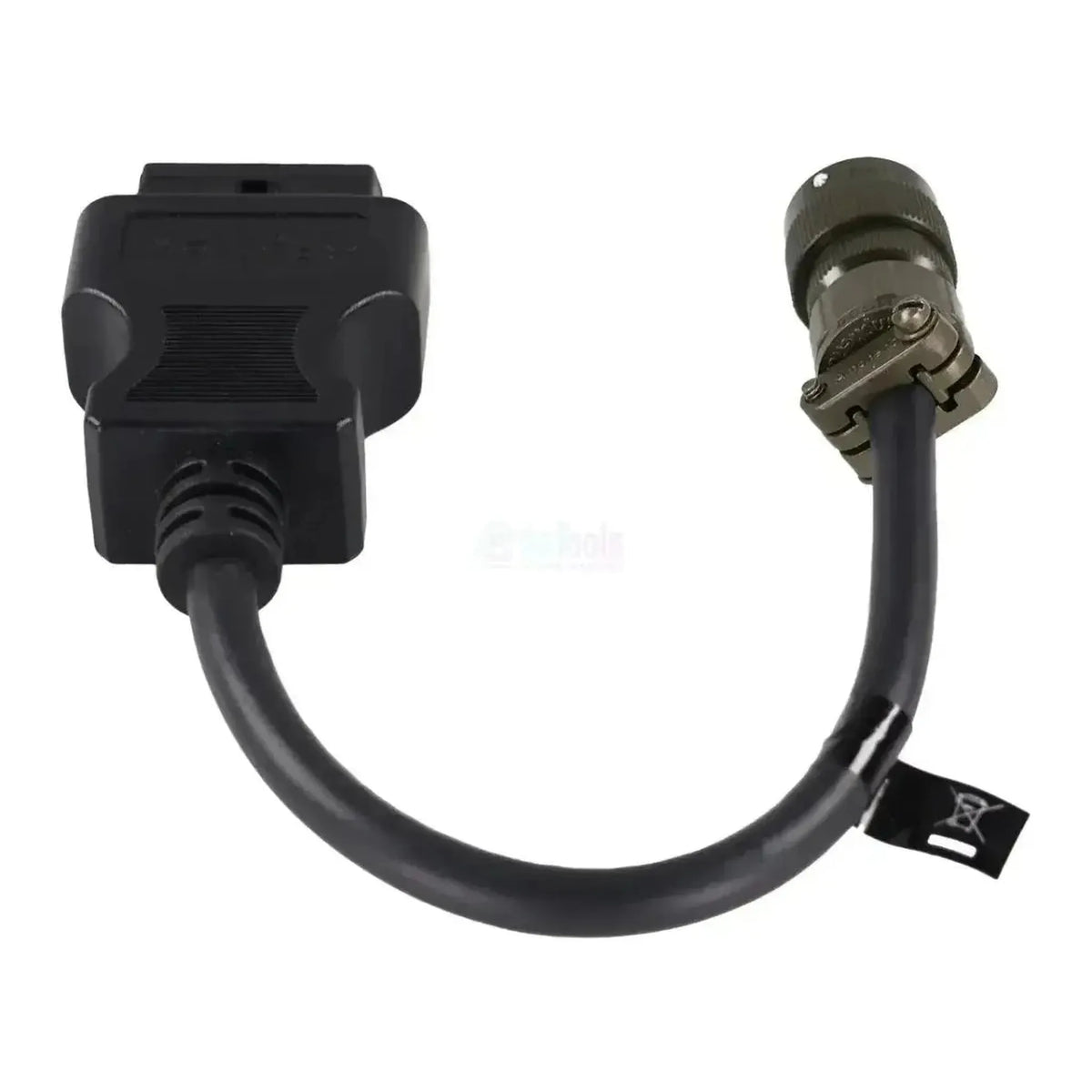

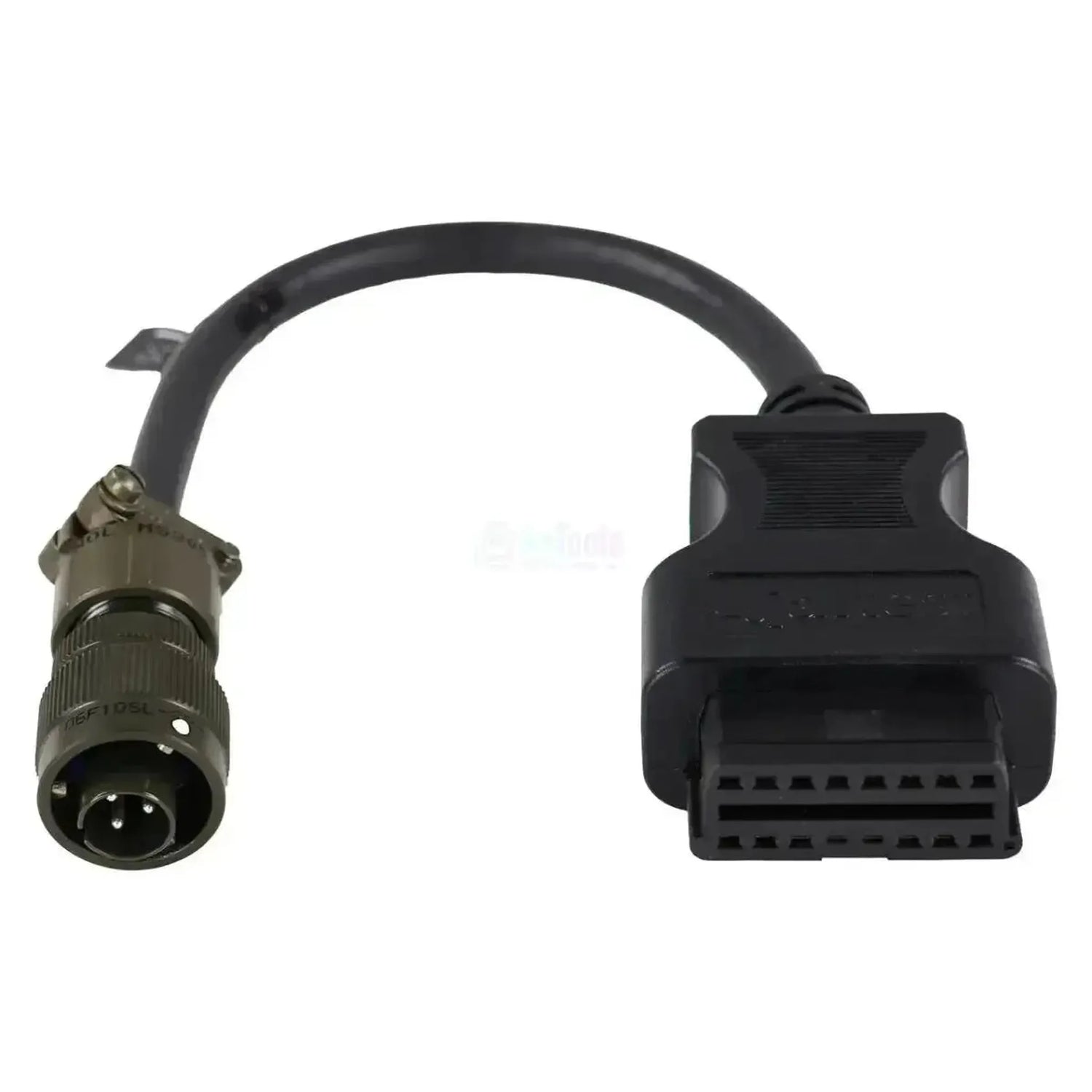

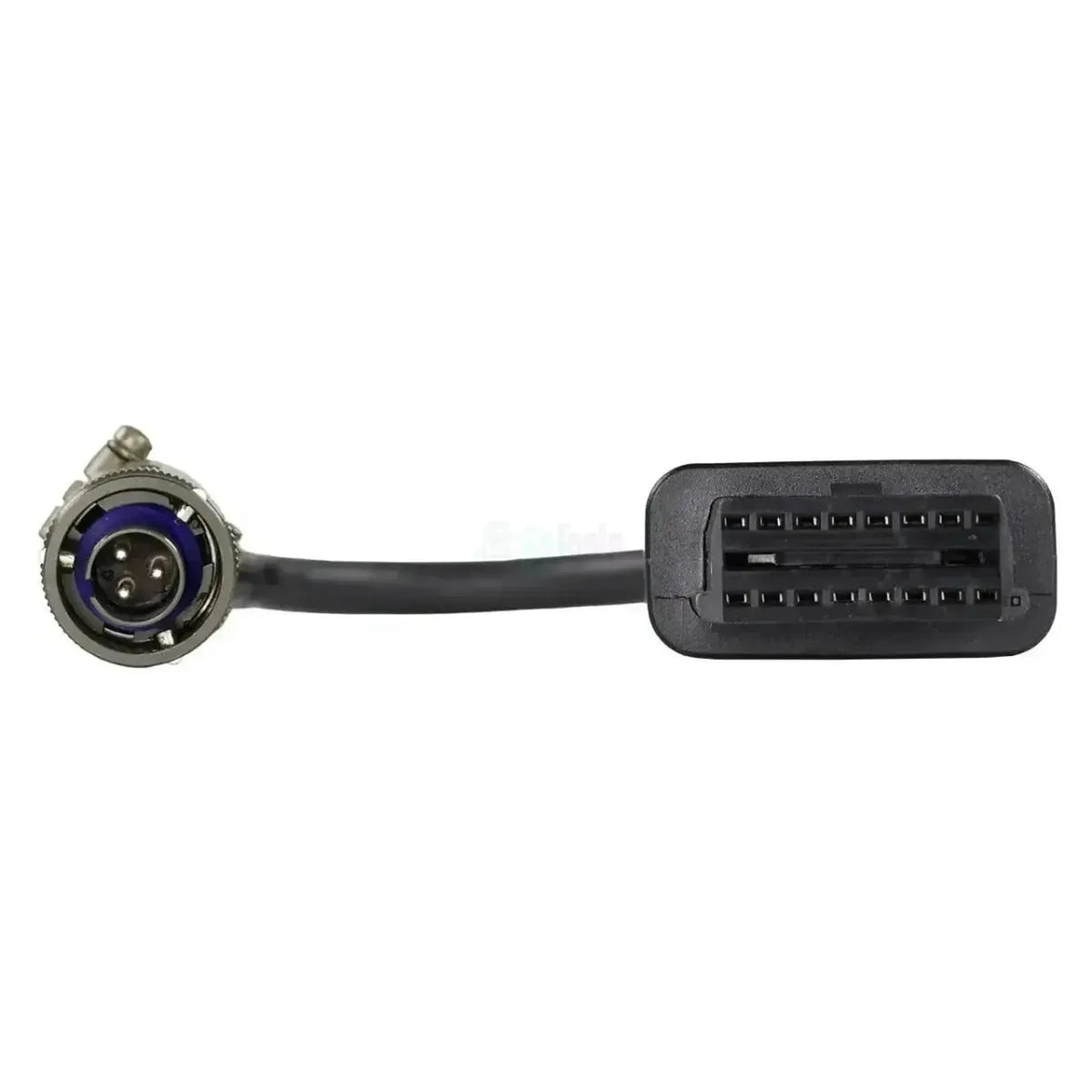

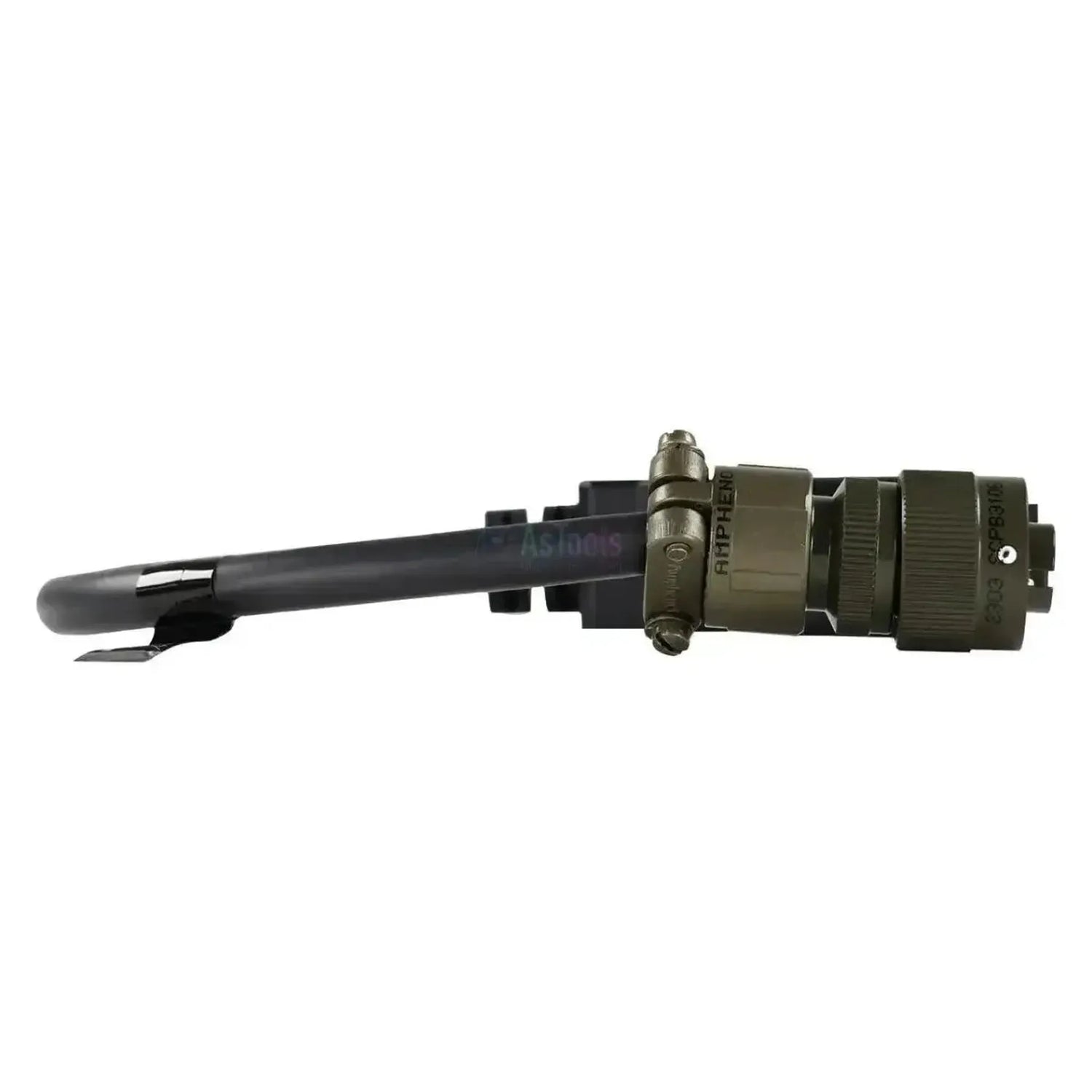

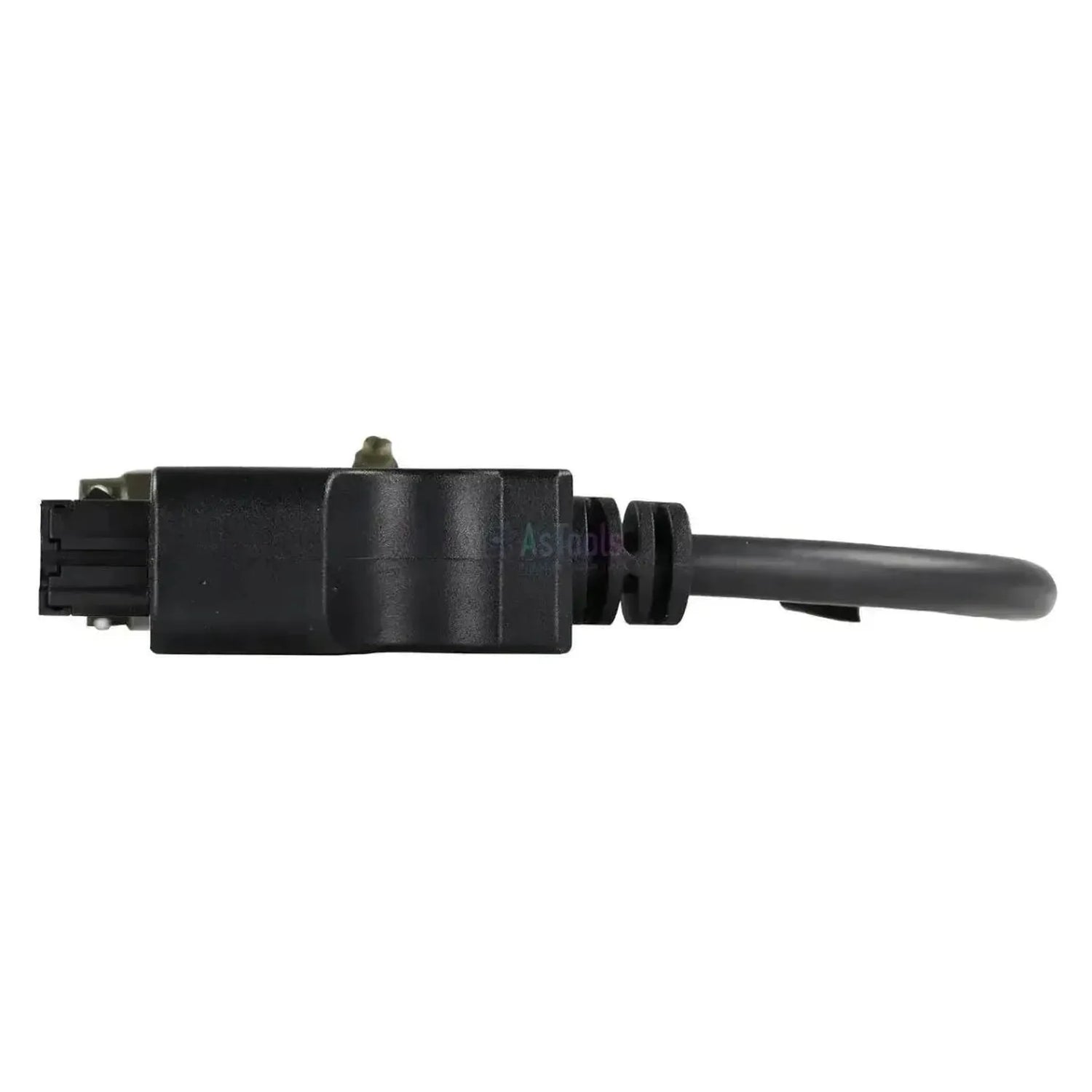

Jaltest JDC501A förbinder Steyrs egna 3-stifts diagnosanslutning på Steyr-motorer med 16-stifts OBD2-uttaget, där diagnoskabeln till Jaltest Link passar. På maskinsidan sitter en rund metallbajonettkontakt med räfflad ring, med en blå ring runt den svarta kontakthållaren och tre runda stift. Kabeln är 29-31 cm lång.

Med den här kabeln når du de två Steyr-motorstyrningarna i täckningen, EDC CAN och UIS 1.0, med felkoder, mätvärden och ECU-data. För 6-stifts anslutningen finns JDC502A, med en tydligt större kontakt och en röd ring. Kabeln fungerar med Jaltest Link V8.1 och V9 och omfattas av Jaltest OHW och Jaltest Marine.

FÖRDELAR

✔Ger åtkomst till båda Steyr-motorstyrningarna som Jaltest täcker: EDC CAN och UIS 1.0.
✔Samma kabel fungerar på stationära Steyr-motorer och på innanbordsmotorer; Jaltest täcker Steyr i båda kategorierna.
✔För båda styrenheterna ingår felkoder, mätvärden och ECU-data i täckningen.
✔Fungerar med Jaltest Link V8.1 och V9: 16-stifts OBD2-uttaget tar emot diagnoskabeln från båda generationerna.

ATT TÄNKA PÅ

✕Passar endast 3-stifts Steyr-kontakt med blå ring; 6-stifts versionen med röd ring kräver JDC502A.
✕Steyr-täckningen är avläsningsinriktad: Komponentstyrning, parameterinställning och kalibrering ingår inte.
✕För Steyr-motorer erbjuder Jaltest ingen underhållsåterställning; inte heller underhållsintervall ingår.
✕För användning krävs en Jaltest Link och en aktiv licens för Jaltest OHW eller Jaltest Marine.

Användningsområden och funktioner

Via den här anslutningen når du med Jaltest-programvaran motorstyrningen på Steyr-motorn med 3-stifts anslutning. Jaltest samlar dessa styrenheter i täckningsgruppen Steyr Engines; diagnosanslutningen sitter på eller bredvid motorblocket.

Styrenheter du kan komma åt

  • EDC CAN: CAN-version av motorstyrningen.
  • UIS 1.0: Motorer med pump-spridarenheter.

Vad du kan göra

  • Felkoder: Läsa och radera.
  • Mätvärden: Med justerbara larmgränser.
  • ECU-data: Data från styrenheten.

So här använder du den

  1. Kontrollera kontakten: Leta upp 3-stifts kontakten med blå ring.
  2. Anslut: Fäst JDC501A med bajonettlåset.
  3. Koppla Link: Anslut OBD2-sidan till Jaltest-kabeln.
  4. Tänd tändningen: Slå på tändningen utan att starta motorn.
  5. Avläsning: Välj Steyr Engines och styrenheten.

Kompatibla motorer och användningsområden

Det avgörande är motorn, inte maskinen den är monterad i. Steyr-motorer monteras som löst drivaggregat, vilket gör att Jaltest placerar täckningen hos själva motorn. Samma motor finns därmed under stationära motorer och under innanbordsmotorer; om ditt motorblock har en 3-stifts eller 6-stifts kontakt kontrollerar du på plats.

Steyr:

  • Steyr Engines: Täckningsgruppen med EDC CAN och UIS 1.0.
  • Stationära användningsområden: Maskiner och aggregat med inbyggd Steyr-motor.
  • Innanbordsmotorer: Steyr omfattas även av Jaltest-täckningen för innanbordsmotorer.
💡
Bra att veta: De två Steyr-kontakterna kan du även skilja åt utan att räkna stiften: 3-stifts-kontakten på den här kabeln har en blå ring runt kontakthållaren, 6-stifts på JDC502A är tydligt större och har en röd ring. Kontrollera först vilken anslutning som sitter på din motor innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC501A) | Steyr 3-polig OBD – 16-polig OBD2 adapterkabel | förbränningsmotor

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • OHW entreprenad- och
  • Marine fartyg

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
3-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
29 till 31 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid

Användning

Referensnummer
JDC501A
Styrenheter
EDC CAN och UIS 1.0 (motorstyrning)

Övriga specifikationer

Användningsområde
Steyr-motorer med 3-polig diagnostikuttag
Segment
Förbrännningsmotor
Gränssnitt
Jaltest Link V8.1 och V9, via 16-polig OBD2-diagnostikkabel
Krävs för användning
Jaltest Link och en aktiv licens för Jaltest OHW eller Jaltest Marine
