Jaltest  |  SKU: JDC204A

Jaltest (JDC204A) | Wabco 16-polig OBD – 16-polig OBD2 adapterkabel | Affärs- och arbetsfordon

€109,95 inkl.
€90,87 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

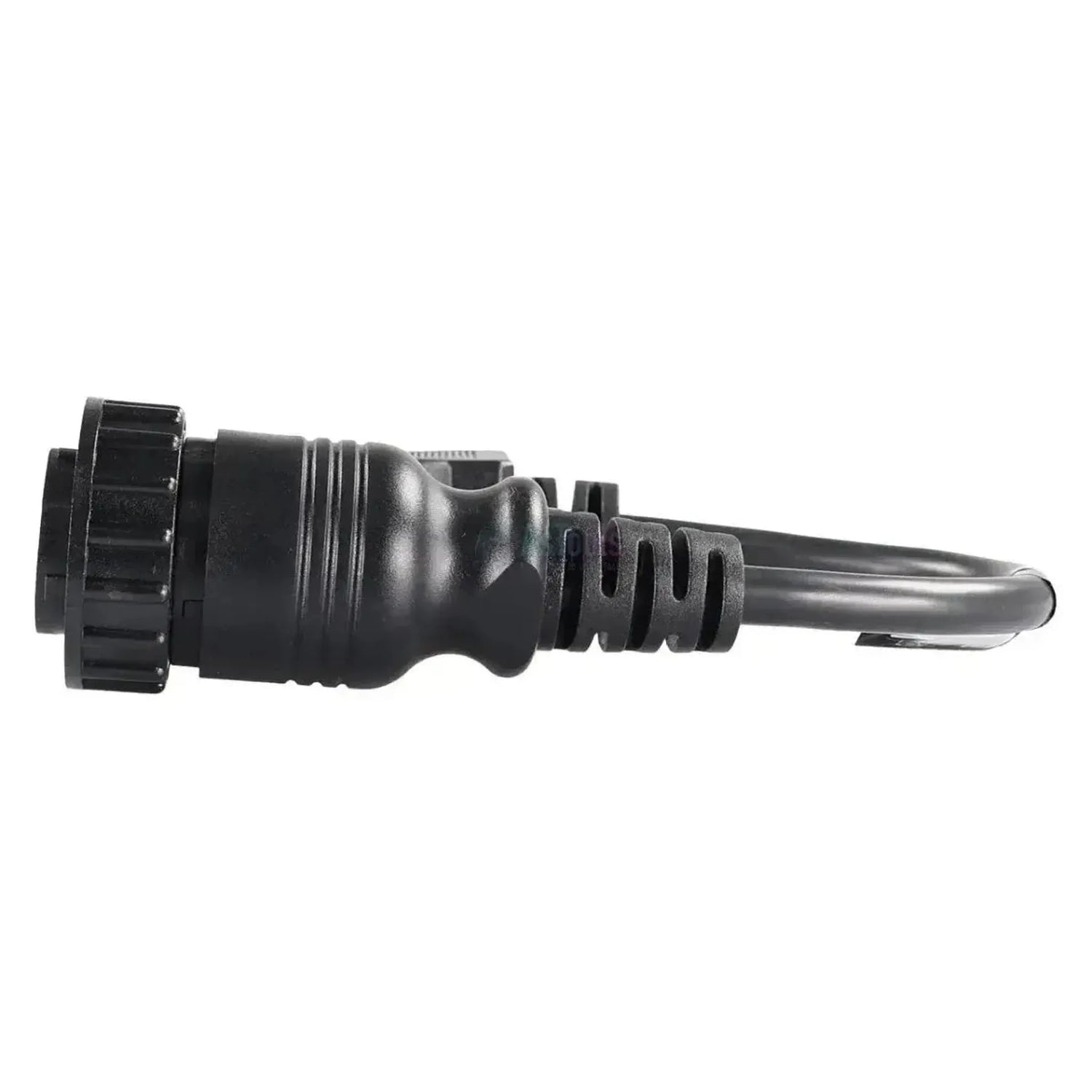

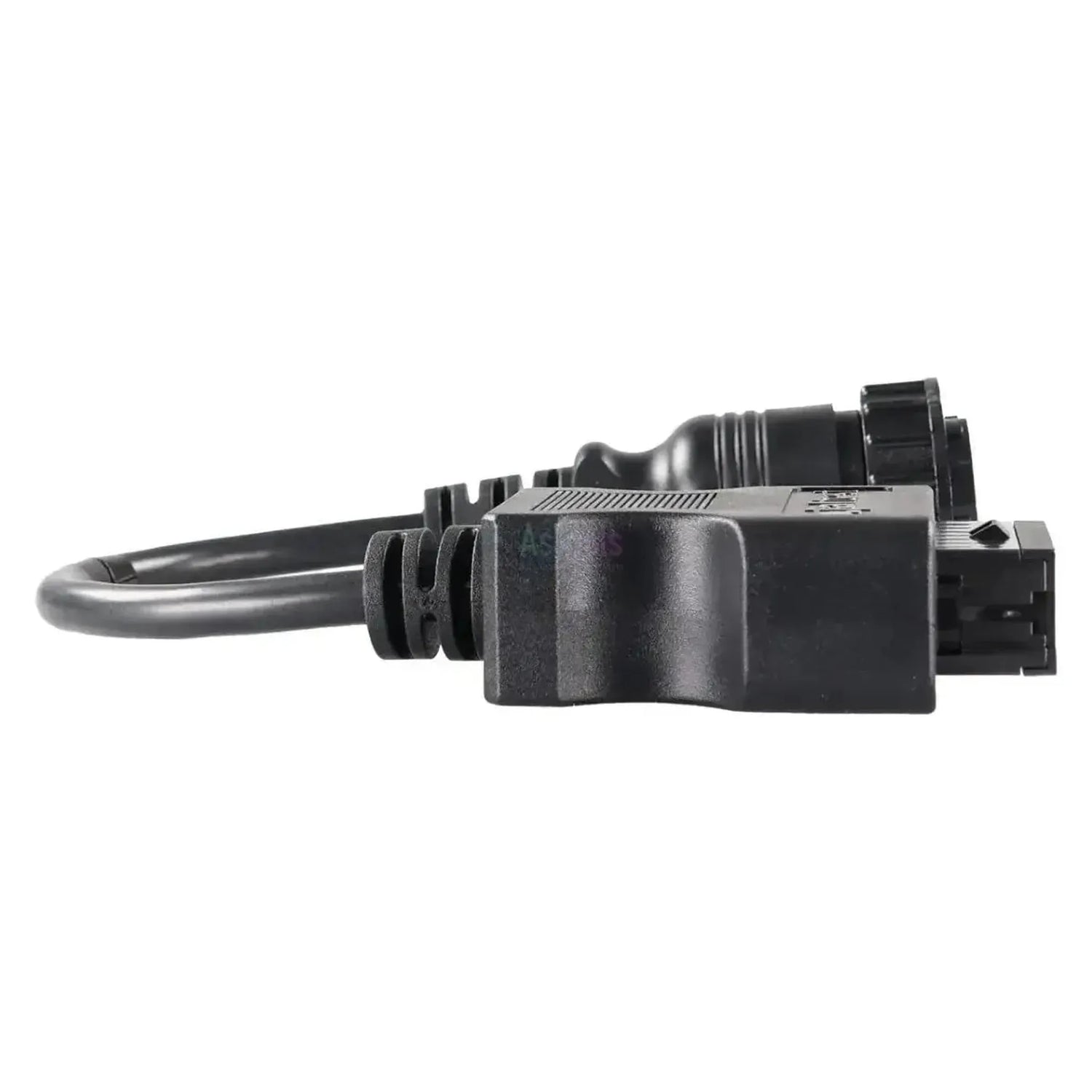

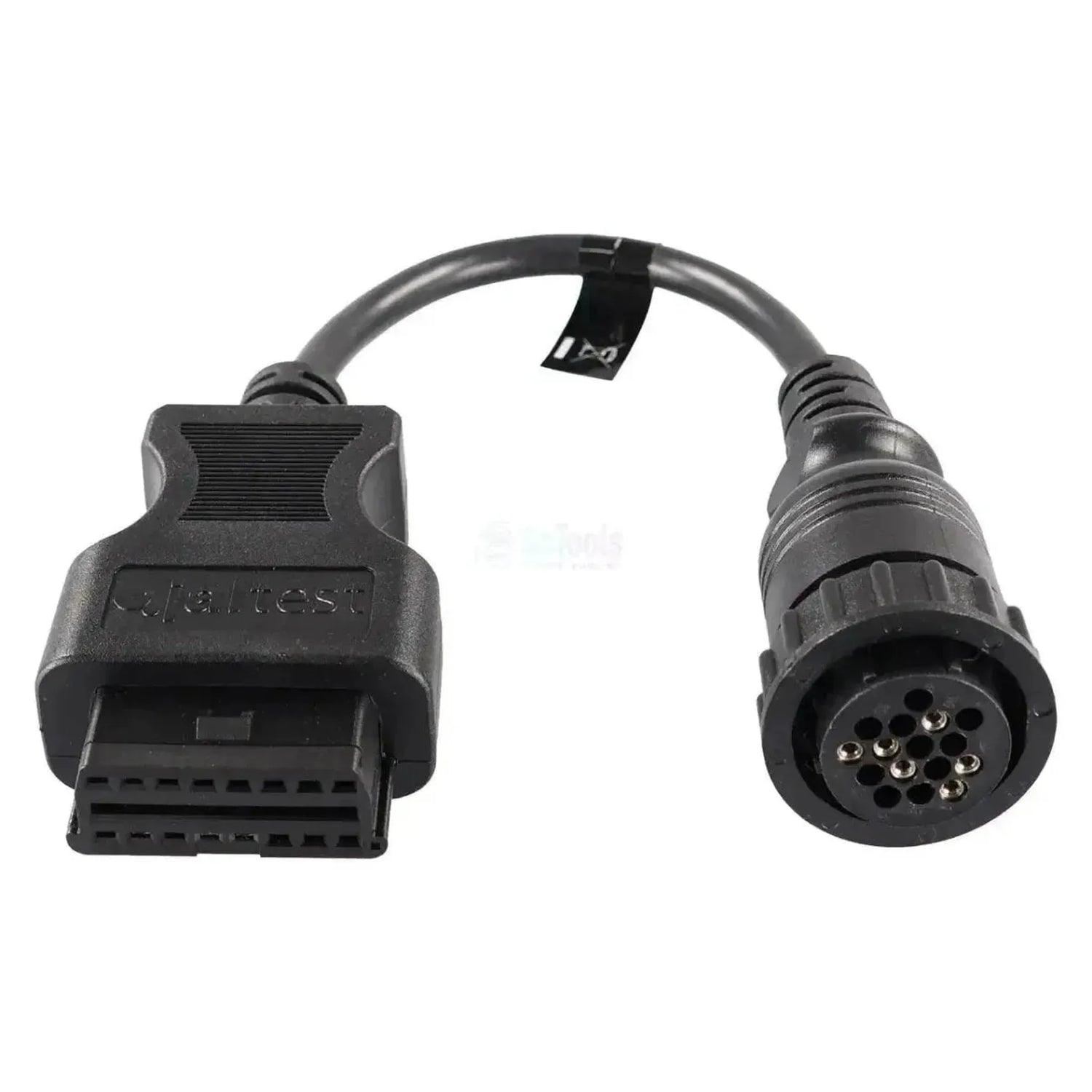

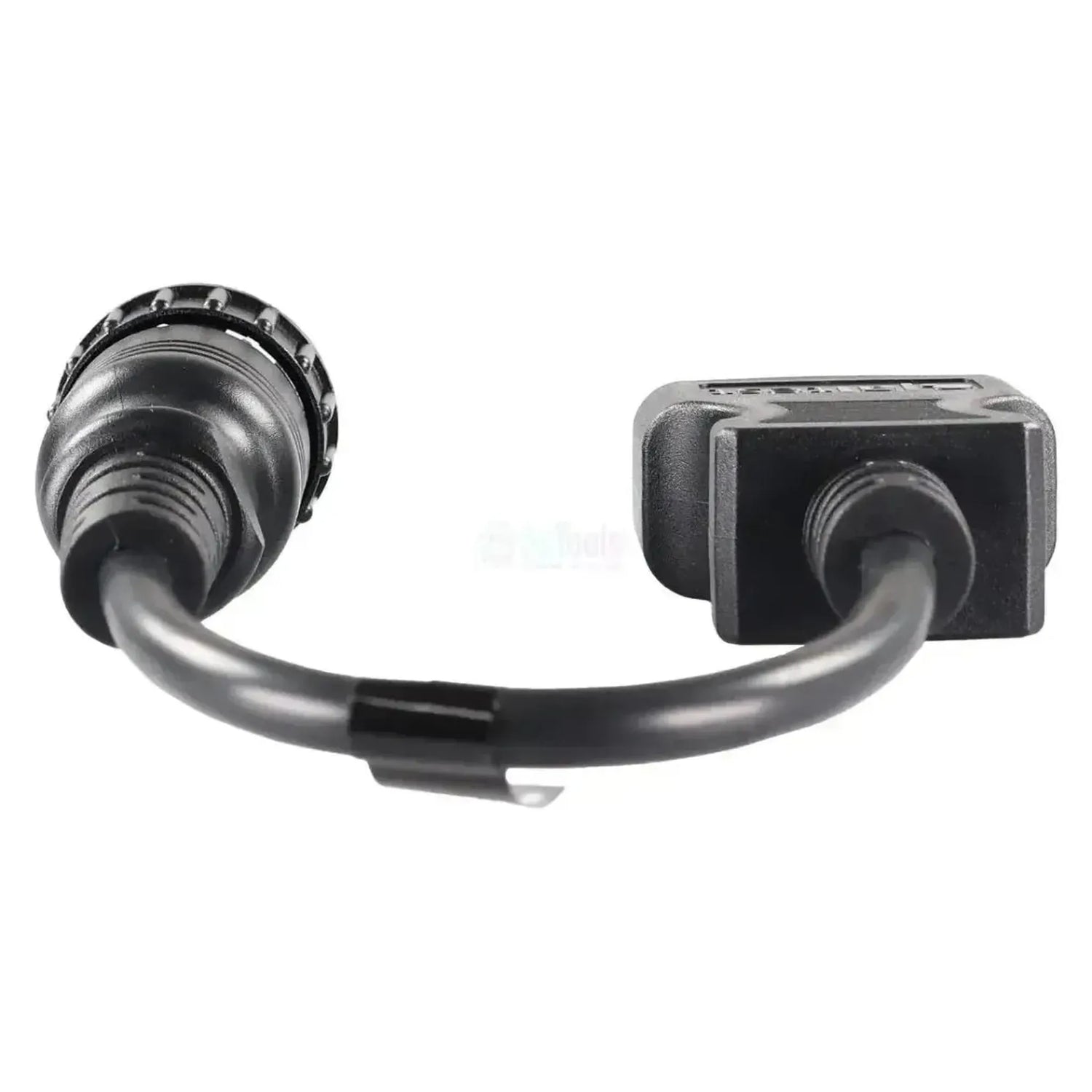

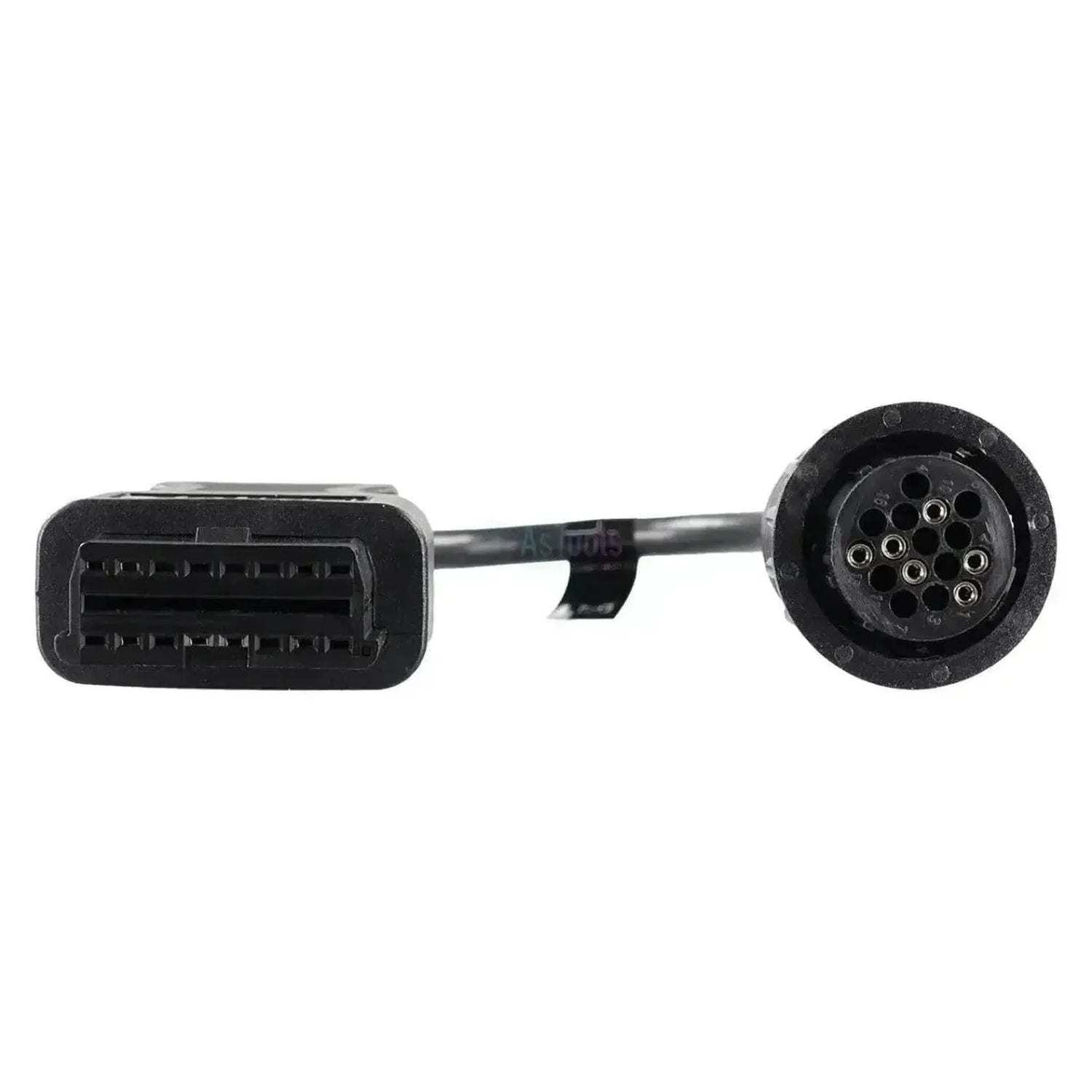

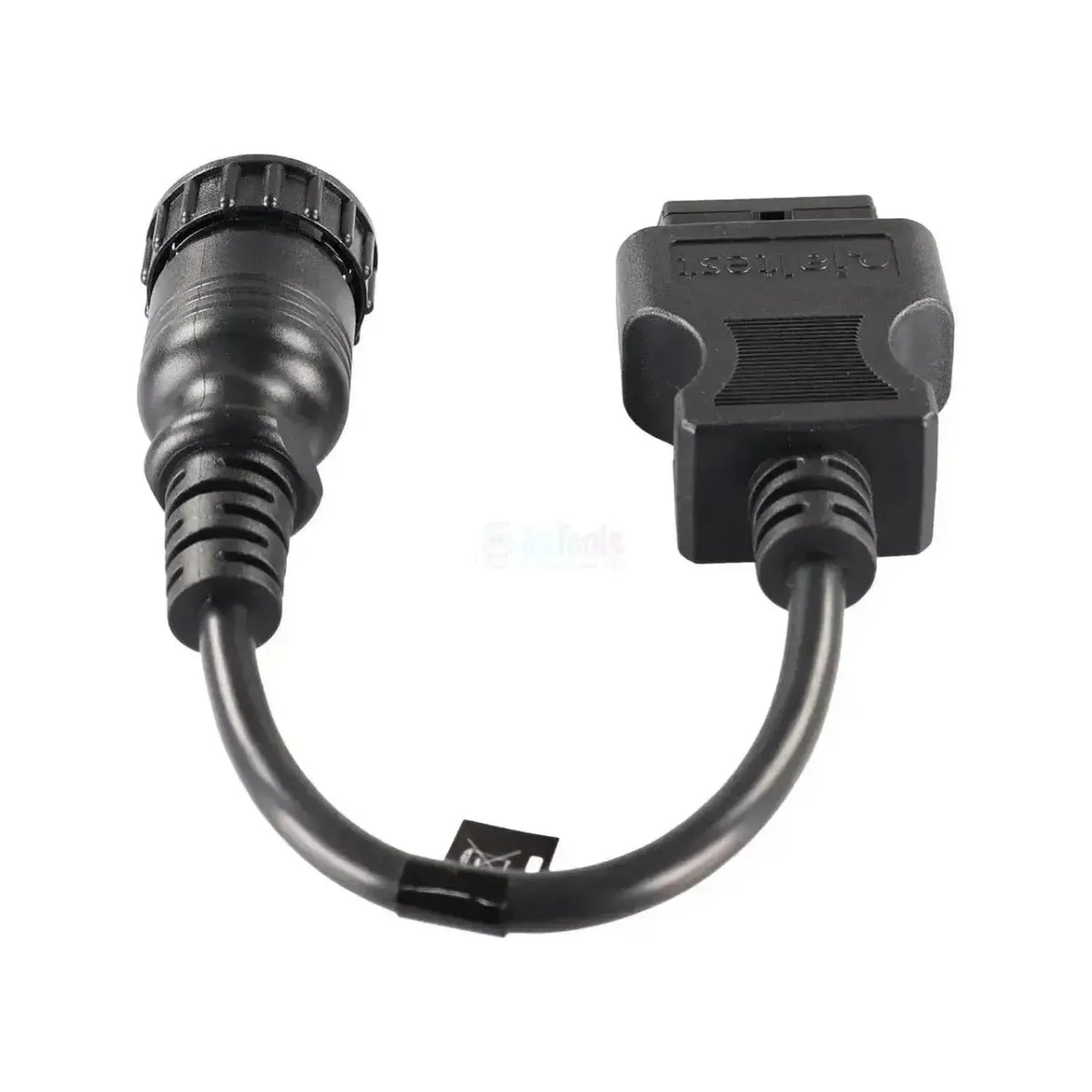

Jaltest JDC204A kopplar den 16-poliga diagnosanslutningen på Wabco-bromssystemen till 16-polig OBD2-ingången på din Jaltest-diagnoskabel. På fordonssidan finns en rund kontakt med en räfflad kopplingsring och en numrerad stifthållare med sexton positioner, varav sex är upptagna. Det är en seriell förbindelse, ingen CAN-koppling, och kabeln är 28 till 30 cm lång.

Kontakten sitter på eller nära bromsstyrenheten och inte på fordonets OBD-uttag. Med kabeln ansluten når Jaltest-programvaran ABS/ASR-familjen, EBS-familjen och de hydrauliska bromssystemen HABS D och HBS AddOn-E. Kabeln fungerar med Jaltest Link V8.1 och V9 och ingår i Jaltest CV.

PLUSPUNKTER

✔Avgörande är Wabco-bromsstyrenheten, inte märket på lastbilen, bussen eller arbetsmaskinen runt omkring.
✔Omfattar ABS/ASR-familjen och EBS-familjen från Wabco, samt de hydrauliska bromssystemen HABS D och HBS AddOn-E.
✔I dessa system styr du ventiler och andra delar direkt för att kontrollera deras funktion.
✔Parametrar och kalibreringar finns också för de Wabco-system som Jaltest erbjuder dessa procedurer för.

ATT TÄNKA PÅ

✕Inställning av parametrar och kalibrering skiljer sig mellan system: Inte alla Wabco-bromssystem erbjuder samma procedurer.
✕Endast för den 16-poliga Wabco-anslutningen; Wabcos bromssystem för släpvagnar har en egen anslutning och kräver JDC103A eller JDC110A.
✕Wabco-systemen för fjädring, säkerhet och däcktryck når du inte med denna kabel; de har en egen anslutning.
✕Med 28 till 30 cm är kabeln kort, så du arbetar nära styrenheten som kontakten sitter på.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som läser ut Wabco-bromsstyrningen i lastbilar, bussar och arbetsmaskiner med Jaltest Link. Eftersom kabeln följer styrenheten och inte chassitillverkaren hittar du samma anslutning hos olika märken. Systemen nedan ingår i Jaltests Wabco-täckning.

Styrenheter du kan nå

  • ABS SAE: Antiblockeringssystem.
  • ABS/ASR C och D/E: Antiblockeringssystem.
  • ABS/ASR E: Utförande K Line och CAN.
  • EBS Asia och EBS ZM: Elektroniskt bromssystem.
  • EBS Euro Gen 2 och Gen 3: Elektroniskt bromssystem.
  • HABS D: Hydrauliskt bromssystem.
  • HBS AddOn-E: Hydrauliskt bromssystem.

Vad du kan göra

  • Felkoder: Läs och rensa efter reparation.
  • Mätvärden: Visa i siffror och diagram.
  • Ventiler: Styr och testa direkt.
  • Live-övervakning: Följ värden under ett test.
  • Parametrar: Där Jaltest erbjuder det.
  • Kalibreringar: Där Jaltest erbjuder det.

Så här använder du den

  1. Hitta kontakten: Leta upp den runda anslutningen vid bromsstyrenheten.
  2. Anslut: Sätt i JDC204A och dra åt kopplingsringen.
  3. Koppla Link: Anslut OBD2-sidan till diagnoskabeln.
  4. Tändning på: Slå på tändningen utan att starta motorn.
  5. Läs ut: Välj fordon och Wabco-bromssystem.

Kompatibla fordon och användningsområden

Avgörande är bromsstyrenheten, inte fordonsmärket. Kabeln passar på varje lastbil, buss eller arbetsmaskin med en Wabco-bromsstyrning med 16-polig diagnosanslutning. Eftersom kontakten sitter på eller vid styrenheten och inte på OBD-uttaget, används den även på nyare fordon.

Användningsområde:

  • Lastbilar, bussar och arbetsfordon: Med Wabco-bromsstyrning med 16-polig diagnosanslutning.
  • Fordonsmärke: Inte avgörande; kabeln följer Wabco-styrenheten och inte chassitillverkaren.
  • Äldre fordon: ABS/ASR-generationerna från Wabco hör till de tidigare tillverkningsåren.
💡
Bra att veta: Den 16-poliga Wabco-anslutningen är en separat systemkontakt och sitter inte på fordonets OBD-uttag. I den runda stifthållaren är positionerna numrerade upp till 16, men endast 6 är upptagna; detta är normalt. Titta på kontakten på din bromsstyrenhet innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC204A) | Wabco 16-polig OBD - 16-polig OBD2 Adapterkabel | Affärs- och arbetsfordon

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • CV tunga fordon

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
16-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid
Om komponenter kan aktiveras direkt från enheten. Då framgår det om felet ligger i komponenten eller i kablaget.Styra komponenter

Användning

Vilken Jaltest-kabelsats som denna kabel även ingår i. Om Ni redan har den satsen har Ni kanske redan denna kabel.Ingår i kabelsats
Kabelsats lastbil och buss
Referensnummer
JDC204A

Övriga specifikationer

Användningsområde
Wabco-bromssystem med 16-polig diagnosanslutning
Styrenheter
Wabco ABS/ASR-familjen, EBS-familjen och de hydrauliska bromssystemen HABS D och HBS AddOn-E
Segment
Företags- och arbetsfordon
Ingår i kabelset
Kabelset för lastbilar och bussar (29362)
Krävs för användning
Jaltest Link V8.1 eller V9 med OBD2-diagnoskabel, Jaltest-programvara med licens för Jaltest CV
