Jaltest | SKU: 70301001

Jaltest (70301001) | MHE Kit Hardware Kompakt Väska

Name: Jaltest (70301001) | MHE Kit Hardware Kompakt Väska
Brand: Jaltest
SKU: 70301001
Price: 1642.95 EUR
Availability: InStock

€1.642,95 inkl.

€1.357,81 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

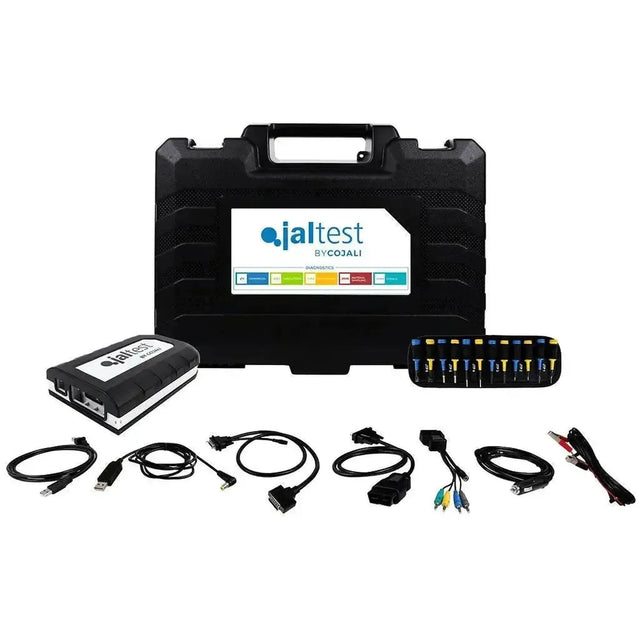

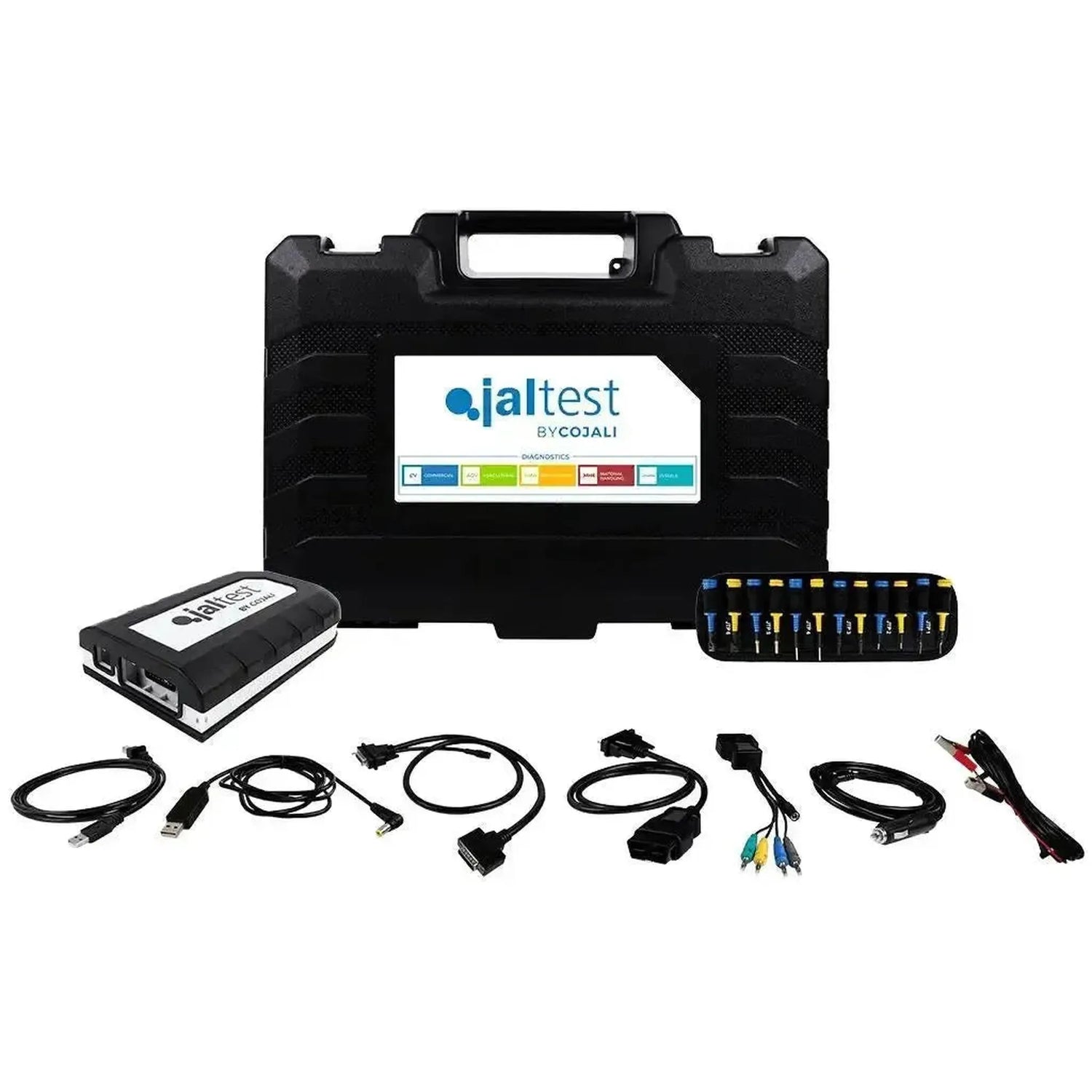

De Jaltest MHE Kit (70301001) is de hardwarebasis voor diagnose op intern transport- en hefmaterieel. In de koffer liggen de Jaltest Link V9 (70001015), de Multipin Kit 70002001, de OBD2-kabel JDC213.9, de aansluitkabel JDC107.9B naar de pc, de verlengkabel JDC100 van 100 cm en de voedingskabel JDC60AM2. Alles zit in de Compact Hardcase 70003015 van 505 × 381 × 146 mm.

Wat deze kit geschikt maakt voor intern transport, is de USB-voedingskabel JDC60AM2. Die voorziet de Jaltest Link V9 van spanning via een USB-A-poort, wat u nodig heeft bij elektrische heftrucks en hoogwerkers waar de diagnoseaansluiting zelf geen spanning levert. De diagnose zelf doet de Jaltest-software met de module Jaltest MHE op een Windows-pc.

PLUSPUNTEN

✔De JDC60AM2 voedt de interface via USB-A waar de diagnoseaansluiting zelf geen spanning geeft.

✔Met de twintig multipins (JTP01 t/m JTP10 in blauw en geel) en de aansluitkabel JTP101 komt u ook binnen op een connector waarvoor geen kant-en-klare kabel bestaat; JDC10AM2 en JDC20AM2 liggen erbij voor de voeding.

✔Met de JDC213.9 sluit u direct aan op de 16-pins OBD2-aansluiting van nieuwere verreikers en hoogwerkers.

✔De verlengkabel JDC100 van 100 cm houdt de Link V9 uit de weg bij een aansluiting achter de stoel of onder de kap.

AANDACHTSPUNTEN

✕Er zitten geen merkspecifieke verloopkabels in de koffer. Daarvoor heeft u losse JDC-kabels of de kabelsets 70002022 en 70002028 nodig.

✕De hardware stelt zelf geen diagnose. U heeft de Jaltest-software met een licentie voor Jaltest MHE op een Windows-pc nodig.

✕De compacte koffer biedt naast deze set plaats aan ongeveer twaalf kabels; voor een grotere kabelverzameling is hij te klein.

✕Werkt u ook aan bedrijfsvoertuigen, landbouwmachines of vaartuigen, dan horen daar de kits 70001052, 70001060 en 70001053 bij.

Toepassingen en functionaliteiten

Deze kit verbindt een Windows-pc met Jaltest-software met de regeleenheden van heftrucks, verreikers en hoogwerkers. De Jaltest Link V9 zet het signaal van de machine door naar de pc; de kabels bepalen waar u binnenkomt, op de 16-pins OBD2-aansluiting of via de multipins op een afwijkende connector.

Wat er in de koffer zit

Link V9 (70001015): Interface, DB26 en USB-C.
Multipin Kit (70002001): Multipins en voeding.
JDC213.9: DB26 naar 16-pins OBD2.
JDC107.9B: Link V9 naar USB-C.
JDC100: Verlengkabel, 100 cm.
JDC60AM2: Voeding via USB-A.
70003015: Compacte koffer.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Live data: Diesel, LPG, gas en elektrisch.
Componenten: Kleppen en relais aansturen.
Multipins: Afwijkende connector aanprikken.
Losse voeding: Link V9 via de JDC60AM2.

Zo gebruikt u hem

Software starten: Open Jaltest op de Windows-pc.
Link koppelen: Verbind de Link V9 via de JDC107.9B.
Kabel kiezen: Neem de JDC213.9 of de multipins.
Aansluiten: Sluit aan, zo nodig via de JDC100.
Uitlezen: Kies merk en model in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de softwaremodule, niet de koffer. Deze hardware is samengesteld voor Jaltest MHE, de module voor intern transport- en hefmaterieel. Welke merken en systemen u kunt uitlezen, hangt af van de MHE-dekking; op machines met een merkeigen connector komen de multipins of een losse JDC-kabel van pas.

Intern transport- en hefmaterieel:

Heftrucks: Onder meer Hyster, Yale, Linde, Still, Jungheinrich, Toyota en Crown.
Verreikers: Telescopische verreikers.
Hoogwerkers: Knik- en schaarhoogwerkers, onder meer JLG, Haulotte en Genie.
Aandrijvingen en regelaars: Onder meer Zapi en Curtis in elektrisch materieel.

💡

Goed om te weten: De compacte hardwarekoffers van Jaltest gebruiken allemaal dezelfde Compact Hardcase 70003015 en zien er van buiten hetzelfde uit. Deze MHE-uitvoering herkent u aan de zevende kabel, de USB-voedingskabel JDC60AM2. Controleer bij ontvangst of die kabel in de koffer zit.

Verpakkingsinhoud

1x Jaltest Link V9 interface (70001015)
1x Multipin Kit (70002001)
1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
1x Jaltest (JDC60AM2) | USB-A Voedingskabel | Interface
1x Jaltest (70003015) | Compact Hardcase

Tekniska specifikationer

Allmänt

Tillverkaren av diagnossatsen. Så ser ni vilken programvara och vilka delar som passar.Märke: Jaltest (Cojali)
Vilken typ av produkt det är, till exempel en komplett hårdvarusats för att läsa av fordon.Typ av sats: Hårdvarusats för fordonsdiagnos

Innehåll

Hur många separata delar som ingår i satsen, till exempel gränssnitt, kablar och väska.Antal delar: 7 delar
Vilken uppsättning lösa stift som medföljer. Med dem kan ni även ansluta till kontakter som saknar färdig kabel.Multipinkit: Multipin Kit 70002001
Hur lång den medföljande förlängningskabeln är. En längre kabel gör det lättare att nå anslutningen i stora fordon.Förlängningskabelns längd: 100 cm
Om en kabel medföljer för att strömförsörja gränssnittet separat, praktiskt när fordonet självt inte levererar spänning.Separat strömkabel: Ja,JDC60AM2, USB-A

Väska

Längd, bredd och höjd på förvaringsväskan. Praktiskt för att se om den ryms i er verkstad eller servicebil.Väskans mått: 505 x 381 x 146 mm
Vilken typ av väska satsen levereras och förvaras i.Typ av väska: Kompakt väska
Referensnummer: 70 301 001

Övriga specifikationer

Inhoud: Jaltest Link V9 (70001015), Multipin Kit (70002001), JDC213.9, JDC107.9B, JDC100, JDC60AM2, koffer 70003015
Interface: Jaltest Link V9, 26-pins DB26 naar de kabel, USB-C naar de pc
Multipinkit 70002001: Twintig multipins JTP01 t/m JTP10, JTP101, JDC10AM2, JDC20AM2
Nodig om te gebruiken: Jaltest-software met licentie voor Jaltest MHE, Windows-pc
Onderdeel van: Het uitleesapparaat MHE
Segment: Hef- en Hijswerktuigen
