Jaltest  |  SKU: JDC603A

Jaltest (JDC603A) | Mercury 4-polig OBD – 16-polig OBD2 adapterkabel | Motorbåt

€74,95 inkl.
€61,94 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

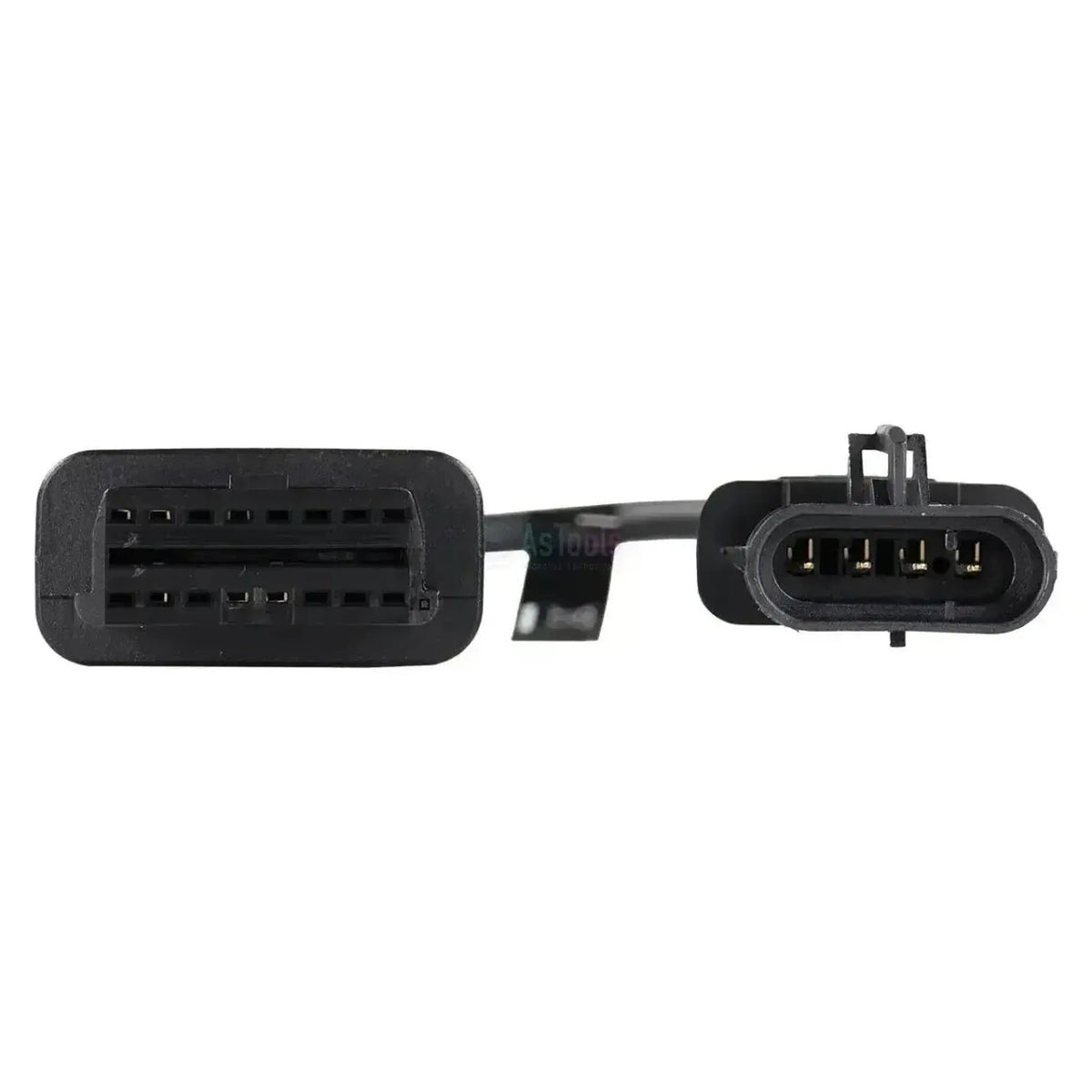

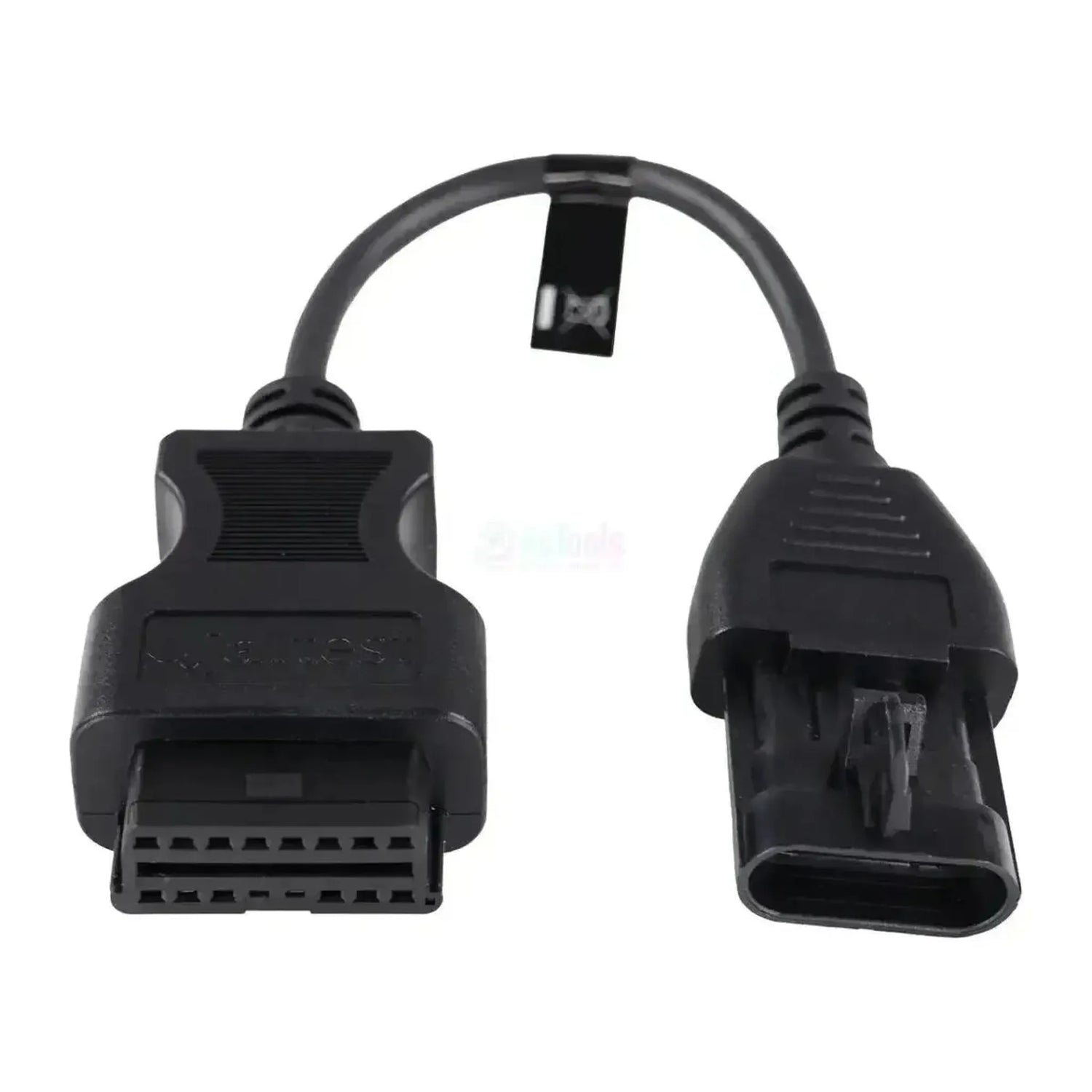

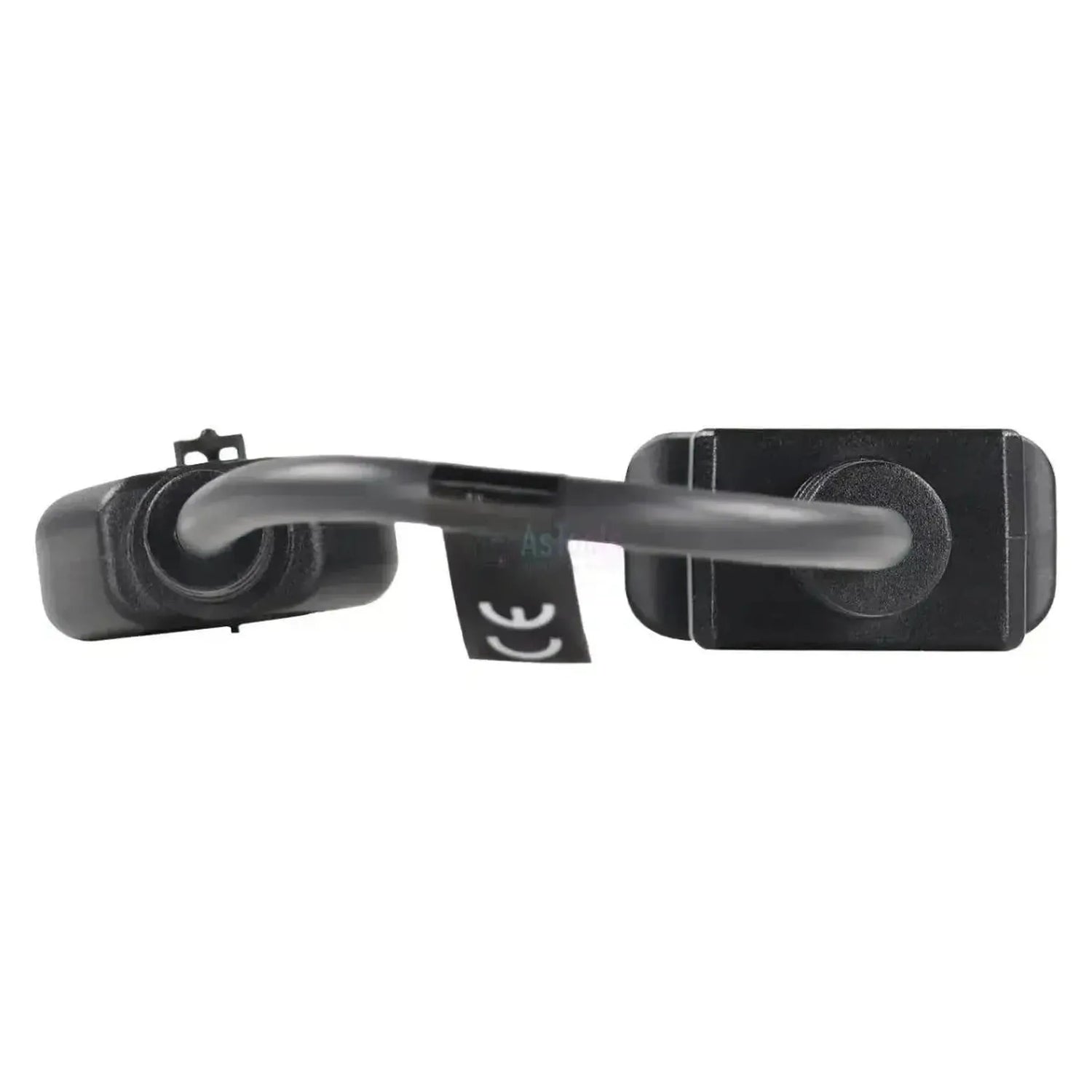

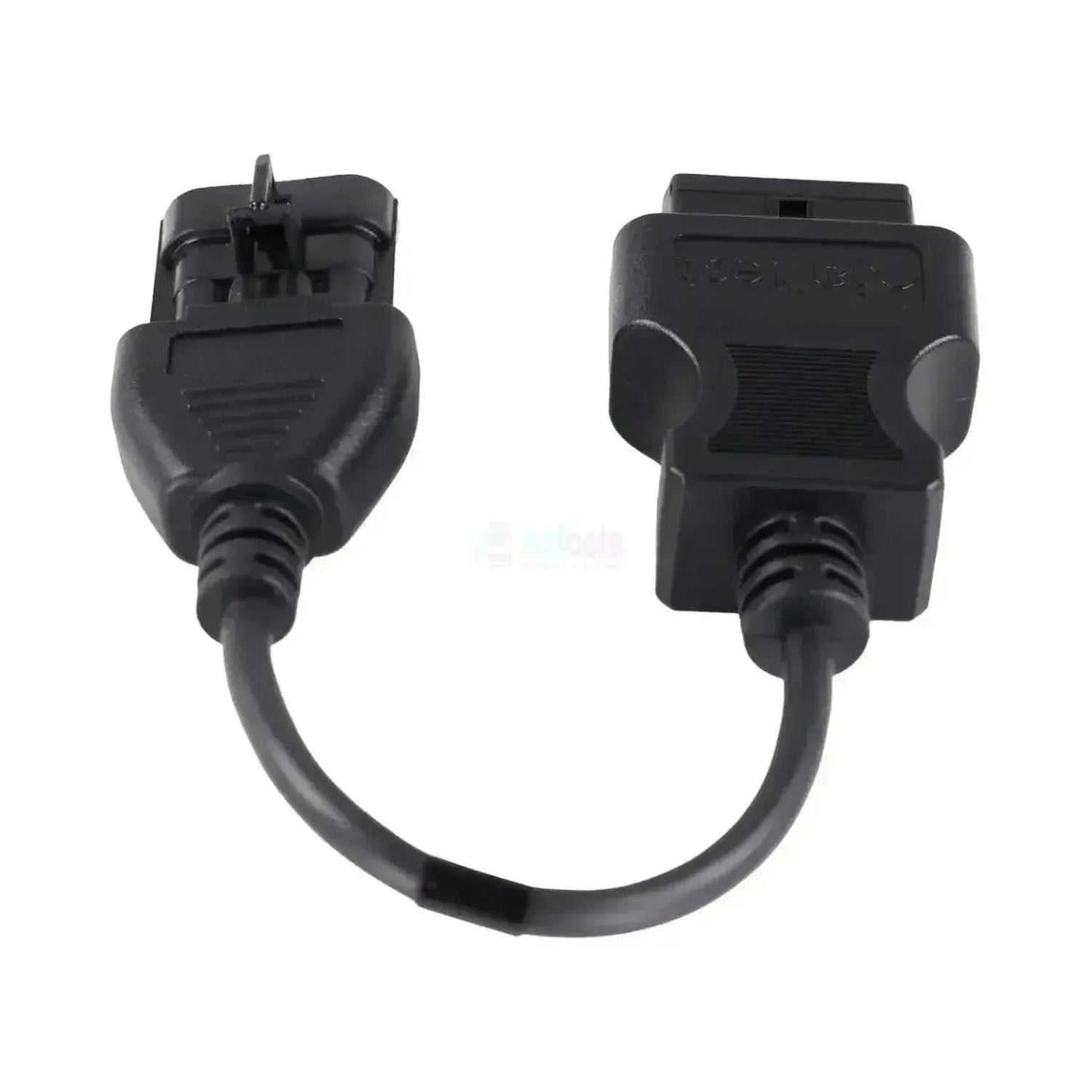

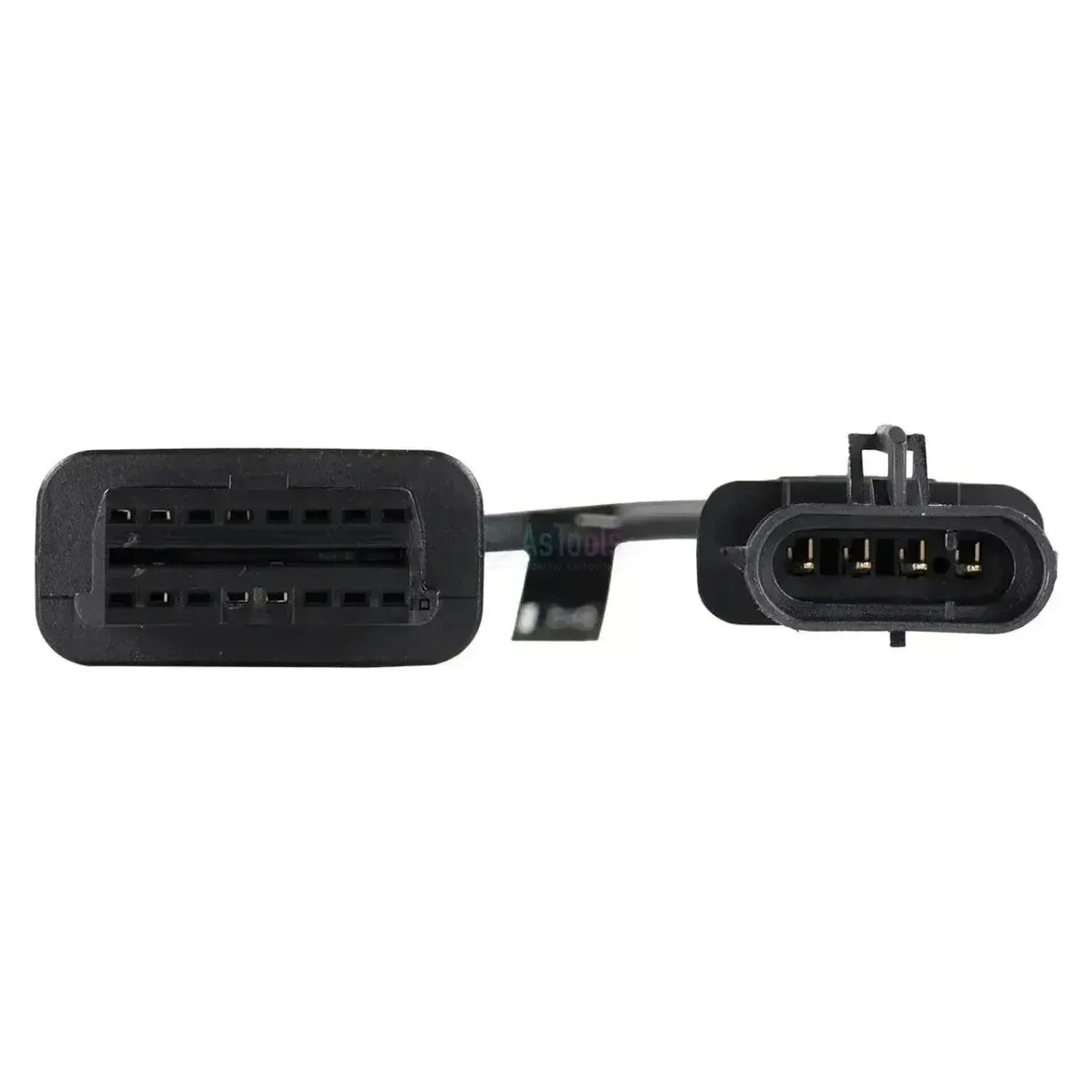

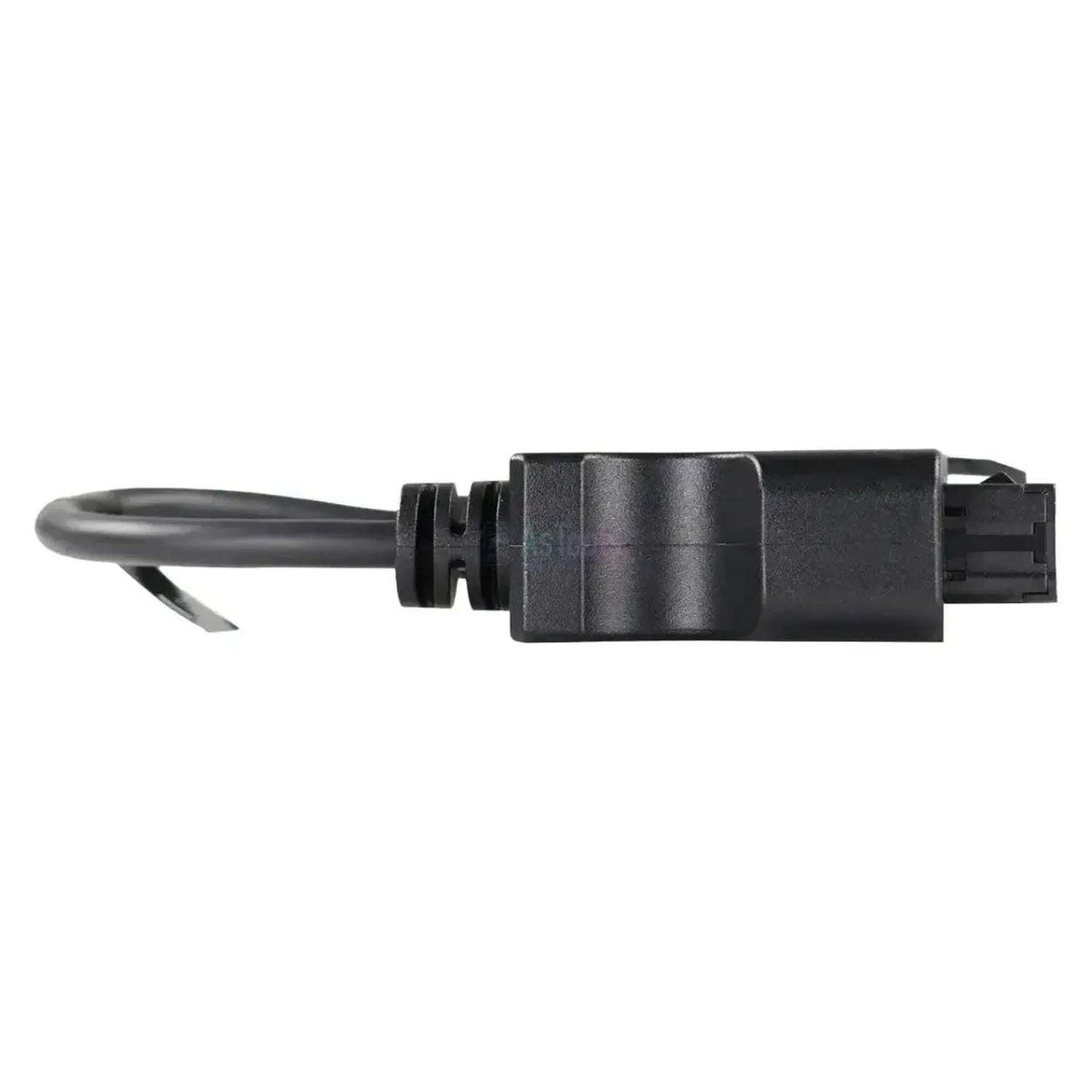

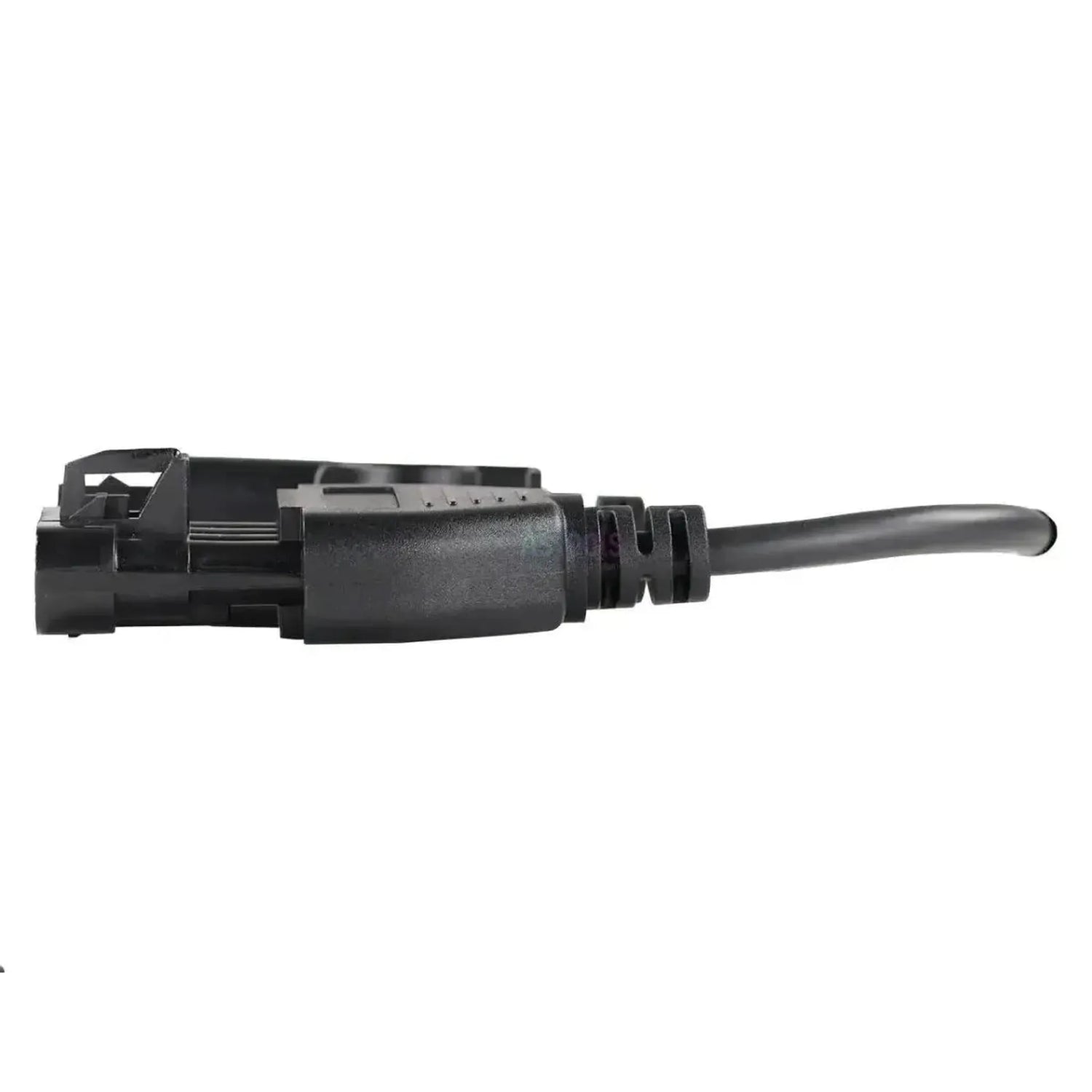

Jaltest JDC603A ansluter 4-poliga diagnosanslutningen på Mercury-marinmotorer till 16-poliga OBD2-ingången på din Jaltest-diagnoskabel. På motorsidan sitter en bred, platt svart kontakt med avrundat hölje och en låsflik upptill. Mercury använder samma kontakt på utombordsmotorerna och på MerCruiser-inombordsmotorerna. Kabeln är 28 till 30 cm.

Bakom denna anslutning finns motorstyrningarna PCM-555 och ECM-555, ECM-70 G3 och ECM DFI för Optimax-motorerna. Dessutom når du DTS G3 för digital gas- och växelreglage och TVM G3 för kursstyrning. På 555-styrenheterna får du alla funktioner upp till och med kalibrering och återställning; på DTS G3 läser Jaltest inte felkoder. Kabeln omfattas av Jaltest Marine.

FÖRDELAR

✔På PCM-555 och ECM-555 finns hela funktionslistan: felkoder, mätvärden, komponentstyrning, parametrar, kalibrering och återställning.
✔Når utöver motorstyrningen även DTS G3 för gas- och växelreglage och TVM G3 för kursstyrning.
✔En kabel för utombords och inombords: Mercury använder denna 4-poliga kontakt på utombordsmotorerna och på MerCruiser-blocken.
✔Fungerar utan förlängningskabel med Jaltest Link V8.1 och med V9.

ATT TÄNKA PÅ

✕På DTS G3 läser Jaltest inte felkoder. Där begränsar det sig till mätvärden, kalibrering och livedata.
✕På ECM DFI för Optimax-motorerna saknas parametrar, kalibrering och återställning.
✕Endast för den breda 4-poliga kontakten: 2-poliga A9-anslutningen går via JDC614A, 10-poliga MEFI-anslutningen via JDC604.9 och SmartCraft G3-anslutningen via JDC617A.
✕För användning krävs en Jaltest Link och en aktiv licens för Jaltest Marine; dessa ingår inte i kabeln.

Användningsområden och funktioner

Via denna anslutning når du med Jaltest-programvaran motorstyrningen på Mercury-motorn och den manöverelektronik som finns ombord. Funktionsomfånget skiljer sig åt mellan styrenheterna: På PCM- och ECM-555 får du alla funktioner, på DTS G3 minst. Nedanstående enheter ingår i Mercurys täckning i Jaltest Marine.

Styrenheter som du kan nå

  • PCM-555 och G3: Motor, hela funktionslistan.
  • ECM-555 och G3: Motor, hela funktionslistan.
  • ECM-70 G3: Motor, hela funktionslistan.
  • ECM DFI: Optimax, utan parametrar.
  • DTS G3: Gas och växling, inga felkoder.
  • TVM G3: Kursstyrning, felkoder och livedata.

Vad du kan göra

  • Felkoder: Läsa och radera efter reparation.
  • Mätvärden: Följ livedata med motorn igång.
  • Komponenter: Styr ställdon direkt.
  • Parametrar och återställning: På PCM- och ECM-555.
  • Kalibrering: På 555-enheterna och DTS G3.

Så här använder du den

  1. Hitta kontakten: Bred 4-polig kontakt vid motorn.
  2. Anslut: Sätt i JDC603A i kontakten.
  3. Koppla Link: OBD2-sidan på Jaltest-kabeln.
  4. Tänd: Slå på tändningen.
  5. Läs ut: Välj Mercury och motorserie.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte modellen. Denna kabel passar alla Mercury-motorer med 4-polig anslutning, utombords och inombords. Jaltest Marine omfattar nedanstående serier i Mercurys täckning; om du har rätt kabel ser du på den breda platta kontakten med låsfliken och inte på motorns typnummer.

Mercury utombords:

  • Fourstroke-serien: 15 till 300 hk, inklusive Jet Fourstroke-utföranden.
  • Verado-serien: 135 till 600 hk.
  • Optimax-serien: 75 till 250 hk.
  • Pro XS, Pro Max och SeaPro: 15 till 500 hk.

Mercury MerCruiser inombords:

  • MPI- och MAG-utföranden: Bland annat 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 och 8.2.
  • Övriga: 496 MAG samt Scorpion- och Vazer-motorerna.
💡
Bra att veta: Anslutningen sitter i motorrummet, på eller bredvid motorn. Mercury använder tre diagnoskontakter bredvid varandra: denna breda 4-poliga, en liten oval 2-polig med två runda öppningar och en 10-polig MEFI-kontakt med dubbla rader stift. Räkna antalet stift på din motor innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC603A) | Mercury 4-poliga OBD - 16-poliga OBD2 adapterkabel | Motorboat

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • Marin

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
4-polig
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data

Mått och vikt

Styrenheter
PCM-555, ECM-555, ECM-70 G3, ECM DFI, DTS G3, TVM G3
Referensnummer
JDC603A

Övriga specifikationer

Användning
Mercury utombordsmotorer och MerCruiser inombordsmotorer med 4-polig diagnostikuttag
Längd
28 - 30 cm
Segment
Motorboat
Del av kabelset
Marinkabelset vessel (70002008), inombordsmotor (70002009) och utombordsmotor (70002025)
