Jaltest  |  SKU: JDC569.9

Jaltest (JDC569.9) | Curtis 4-polig OBD – 26-polig DB26 Adapterkabel | Lyft- och lyftanordningar

€292,95 inkl.
€242,11 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

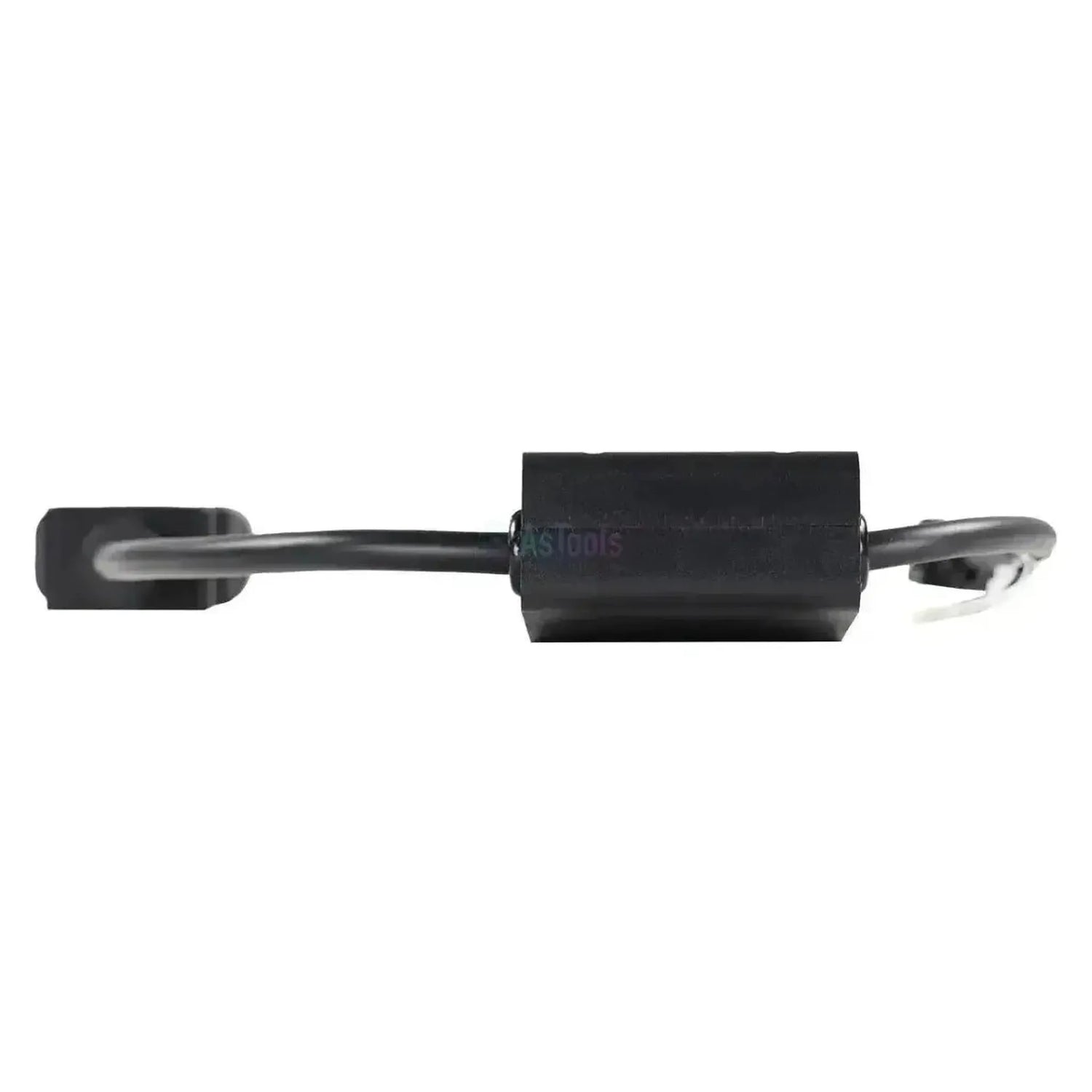

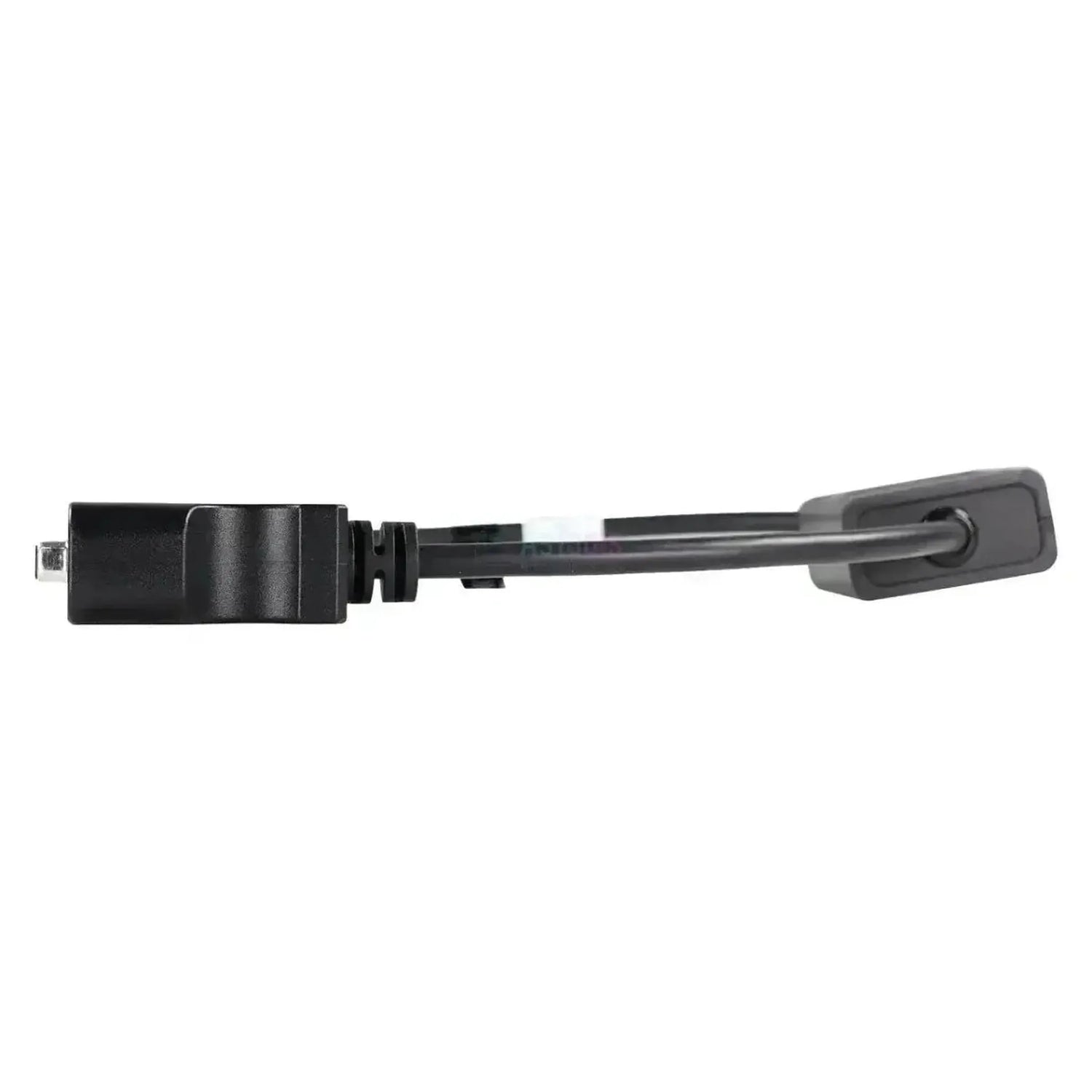

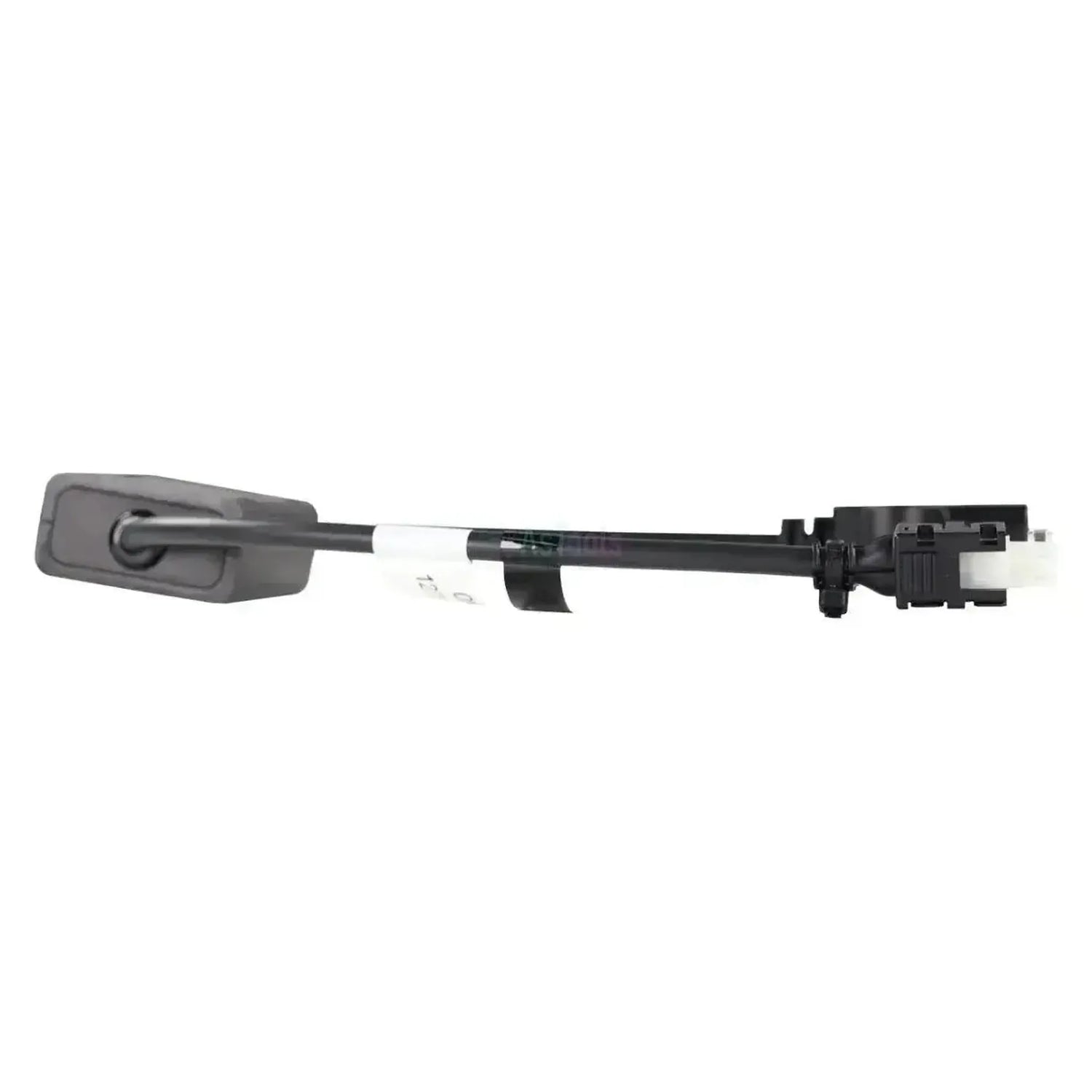

De Jaltest JDC569.9 verbindt de 4-pins diagnoseaansluiting van de Curtis-vermogensmodule rechtstreeks met de 26-pins DB26-ingang van de Jaltest Link; er komt geen extra 16-pins diagnosekabel aan te pas. Halverwege de streng zit een dichtgelast zwart kastje met elektronica, de 4-pins connector zit in een zwart vergrendelhuis en op de kabel zit naast het CE-label een label met 12/24 V ONLY.

Met de kabel aangesloten benadert de Jaltest-software de Curtis-vermogensmodule, die Jaltest als Power module (CPM) per serie in de dekking voert: 1212, 1220, 1228, 1230, 1232, 1236 en 1243. U leest foutcodes, meetwaarden en live data; bij de 1212, 1232 en 1236 stelt u ook parameters in, bij de 1243 niet. De kabel valt onder Jaltest MHE (Material Handling Equipment).

PLUSPUNTEN

✔Gaat rechtstreeks op de DB26-ingang van de Jaltest Link; er komt geen extra 16-pins diagnosekabel aan te pas.
✔Jaltest voert zeven Curtis-series in de dekking: 1212, 1220, 1228, 1230, 1232, 1236 en 1243.
✔Naast foutcodes ook meetwaarden en live data van de vermogensmodule, en bij een deel van de series het instellen van parameters.
✔Het dichtgelaste kastje in de streng onderscheidt deze kabel op het oog van de verder gelijk ogende JDC566.9.

AANDACHTSPUNTEN

✕Componenten aansturen, kalibratie en onderhoud resetten staan bij de Curtis-vermogensmodules niet in de dekking.
✕De functies verschillen per serie: Bij de 1243 ontbreekt het instellen van parameters, bij de 1212, 1232 en 1236 staat dat er wel bij.
✕Alleen voor de Curtis-connector in het zwarte vergrendelhuis; hoort bij uw controller de losse witte connector, dan is de JDC566.9 de juiste.
✕De kabel draagt de markering 12/24 V ONLY en hoort bij machines met 12 of 24 volt boordspanning.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die elektrische heftrucks, magazijntrucks en hoogwerkers met een Curtis-vermogensmodule onderhouden. Elke controllerserie staat apart in de dekking; welke functies u krijgt, hangt af van de serie.

Regeleenheden die u kunt benaderen

  • Power module (CPM): De Curtis-vermogensmodule.
  • Lichtere series: 1212, 1220, 1228 en 1230.
  • Zwaardere series: 1232, 1236 en 1243.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Sensoren en ingangen bekijken.
  • Parameters: Instellen bij 1212, 1232 en 1236.
  • Live data: Waarden volgen tijdens bedrijf.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de 4-pins aansluiting op de Curtis-controller in het elektrisch compartiment.
  2. Aansluiten: Steek de connector in het zwarte vergrendelhuis op de aansluiting.
  3. Link koppelen: Steek de DB26-kant rechtstreeks in de Jaltest Link.
  4. Machine aan: Zet de machine aan met de sleutelschakelaar.
  5. Uitlezen: Kies in Jaltest MHE de Curtis-module en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de controller, niet het merk van de machine. De kabel past op elke elektrisch aangedreven machine met een Curtis-vermogensmodule met de 4-pins diagnoseaansluiting in het zwarte vergrendelhuis. Welke stekker er op uw controller zit, controleert u ter plekke.

Curtis:

  • Series in de Jaltest-dekking: 1212, 1220, 1228, 1230, 1232, 1236 en 1243.
  • Toepassing: Elektrische heftrucks, magazijntrucks en hoogwerkers.

Verschil met de JDC566.9

De JDC569.9 en de JDC566.9 hebben aan beide uiteinden dezelfde aansluitingen; wat ertussen zit, verschilt.

  • JDC569.9: Dichtgelast kastje met elektronica in de streng, markering 12/24 V ONLY, connector in een zwart vergrendelhuis.
  • JDC566.9: Passieve verloopkabel van 30 cm met een losse witte 4-pins connector.
💡
Goed om te weten: De 4-pins aansluiting hoort bij de Curtis-controller en zit in het elektrisch compartiment van de machine. Van deze aansluiting bestaan twee kabeluitvoeringen: Deze JDC569.9 met het kastje in de streng en de connector in een zwart vergrendelhuis, en de passieve JDC566.9 met een losse witte connector. Vergelijk de vorm met de aansluiting op uw controller.

Verpakkingsinhoud

  • 1x Jaltest (JDC569.9) | Curtis 4-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • MHE intern transport
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Lyft- och hissanordning

Anslutningar

Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
26-poligt DB26
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
4-poLIG Curtis

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid

Användning

Referensnummer
JDC569.9
Styrenheter
Effektmodul
Krävs för användning
Jaltest Link och en giltig programvarulicens

Övriga specifikationer

Toepassing
Curtis-vermogensmodules (Power module CPM)
Lengte
Niet opgegeven
Regeleenheden
Power module (CPM), Curtis-series 1212, 1220, 1228, 1230, 1232, 1236 en 1243
