Jaltest | SKU: 70001060

Jaltest (70001060) | AGV Kit Hardware kompaktkoffert

Name: Jaltest (70001060) | AGV Kit Hardware kompaktkoffert
Brand: Jaltest
SKU: 70001060
Price: 1642.95 EUR
Availability: InStock

€1.642,95 inkl.

€1.357,81 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

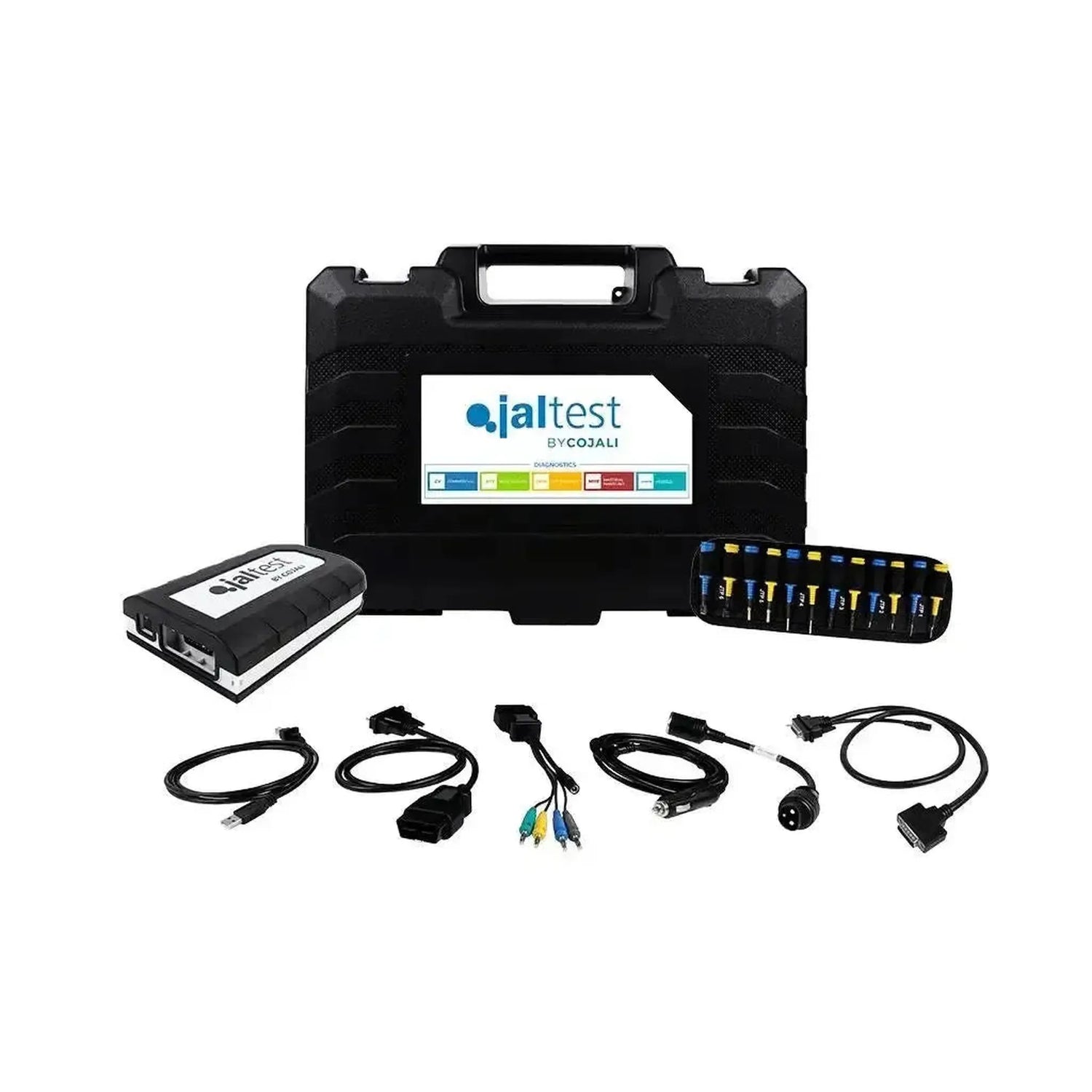

De Jaltest AGV Kit (70001060) is de hardwarebasis voor diagnose op landbouwvoertuigen en -machines. In de koffer liggen de Jaltest Link V9 (70001015), de Multipin Kit 70002002, de OBD2-kabel JDC213.9, de aansluitkabel JDC107.9B naar de pc en de verlengkabel JDC100 van 100 cm. Alles zit in de Compact Hardcase 70003015 van 505 × 381 × 146 mm.

Wat deze kit geschikt maakt voor de landbouw, is de multipinkit 70002002. Naast twintig multipins en de voedingskabels voor accu en sigarettenaansteker zit daarin de JDC30AM2, de hulpvoedingskabel met de driepolige ronde connector die op landbouwmachines voorkomt. De diagnose zelf doet de Jaltest-software met de module Jaltest AGV op een Windows-pc.

PLUSPUNTEN

✔Met de twintig multipins (JTP01 t/m JTP10 in blauw en geel) en de aansluitkabel JTP101 komt u ook binnen op een connector waarvoor geen kant-en-klare kabel bestaat.

✔De JDC30AM2 levert spanning via de driepolige ronde connector van de machine; voor accu en sigarettenaansteker liggen JDC10AM2 en JDC20AM2 erbij.

✔Met de JDC213.9 sluit u direct aan op de 16-pins OBD2-aansluiting van nieuwere tractoren en zelfrijdende werktuigen.

✔De verlengkabel JDC100 van 100 cm geeft ruimte als de aansluiting diep in de cabine of onder een kap zit.

AANDACHTSPUNTEN

✕Er zitten geen merkspecifieke verloopkabels in de koffer. Voor de eigen diagnoseaansluiting van een merk heeft u losse JDC-kabels of de AGV-kabelset 70002003 nodig.

✕De hardware stelt zelf geen diagnose. U heeft de Jaltest-software met een licentie voor Jaltest AGV op een Windows-pc nodig.

✕De compacte koffer biedt naast deze set plaats aan ongeveer twaalf kabels; voor een grotere kabelverzameling is hij te klein.

✕Werkt u ook aan bedrijfsvoertuigen, intern transport of vaartuigen, dan horen daar de kits 70001052, 70301001 en 70001053 bij.

Toepassingen en functionaliteiten

Deze kit verbindt een Windows-pc met Jaltest-software met de regeleenheden van tractoren, oogstmachines en werktuigen. De Jaltest Link V9 zet het signaal van de machine door naar de pc; de kabels bepalen waar u binnenkomt, op de 16-pins OBD2-aansluiting of via de multipins op een afwijkende connector.

Wat er in de koffer zit

Link V9 (70001015): Interface, DB26 en USB-C.
Multipin Kit (70002002): Multipins en voeding.
JDC213.9: DB26 naar 16-pins OBD2.
JDC107.9B: Link V9 naar USB-C.
JDC100: Verlengkabel, 100 cm.
70003015: Compacte koffer.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Live data: Volgen tijdens het werk.
Componenten: Kleppen en relais aansturen.
Multipins: Afwijkende connector aanprikken.
Voeding: Spanning naar de interface.

Zo gebruikt u hem

Software starten: Open Jaltest op de Windows-pc.
Link koppelen: Verbind de Link V9 via de JDC107.9B.
Kabel kiezen: Neem de JDC213.9 of de multipins.
Aansluiten: Sluit aan, zo nodig via de JDC100.
Uitlezen: Kies merk en model in Jaltest AGV.

Compatibele voertuigen en toepassingen

Bepalend is de softwaremodule, niet de koffer. Deze hardware is samengesteld voor Jaltest AGV, de module voor landbouwvoertuigen en -machines. Welke merken en systemen u kunt uitlezen, hangt af van de AGV-dekking; op machines met een merkeigen connector komen de multipins of een losse JDC-kabel van pas.

Trekkers en zelfrijders:

Tractoren: Van compacttractor tot zware trekker.
Zelfrijdende werktuigen: Onder meer veldspuiten.

Oogstmachines:

Maaidorsers: Graan- en zaadoogst.
Veldhakselaars: Ruwvoeroogst.
Druivenoogstmachines: Wijnbouw.

Werktuigen:

Getrokken werktuigen: Aangebouwd en achter de trekker.
ISOBUS-apparatuur: Werktuigen die via de ISOBUS met de trekker communiceren.

💡

Goed om te weten: De compacte hardwarekoffers van Jaltest gebruiken allemaal dezelfde Compact Hardcase 70003015 en zien er van buiten hetzelfde uit. Deze AGV-uitvoering herkent u aan de multipinkit 70002002 met de JDC30AM2. Controleer bij ontvangst of die kabel in de multipinkit zit.

Verpakkingsinhoud

1x Jaltest Link V9 interface (70001015)
1x Multipin Kit Jaltest AGV (70002002)
1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
1x Jaltest (70003015) | Compact Hardcase

Tekniska specifikationer

Allmänt

Tillverkaren av diagnossatsen. Så ser ni vilken programvara och vilka delar som passar.Märke: Jaltest (Cojali)
Vilken typ av produkt det är, till exempel en komplett hårdvarusats för att läsa av fordon.Typ av sats: Hårdvarusats för fordonsdiagnos
Vilka typer av fordon och maskiner satsen är avsedd för. Välj den sats som passar det ni reparerar i verkstaden.Fordonstyper: Lantbruksfordon

Innehåll

Hur många separata delar som ingår i satsen, till exempel gränssnitt, kablar och väska.Antal delar: 6 delar
Vilken uppsättning lösa stift som medföljer. Med dem kan ni även ansluta till kontakter som saknar färdig kabel.Multipinkit: Multipin Kit 70002002
Hur lång den medföljande förlängningskabeln är. En längre kabel gör det lättare att nå anslutningen i stora fordon.Förlängningskabelns längd: 100 cm

Väska

Längd, bredd och höjd på förvaringsväskan. Praktiskt för att se om den ryms i er verkstad eller servicebil.Väskans mått: 505 x 381 x 146 mm
Vilken typ av väska satsen levereras och förvaras i.Typ av väska: Kompakt väska
Referensnummer: 70 001 060

Övriga specifikationer

Inhoud: Jaltest Link V9 (70001015), Multipin Kit 70002002, JDC213.9, JDC107.9B, JDC100, koffer 70003015
Interface: Jaltest Link V9, 26-pins DB26 naar de kabel, USB-C naar de pc
Nodig om te gebruiken: Jaltest-software met licentie voor Jaltest AGV, Windows-pc
