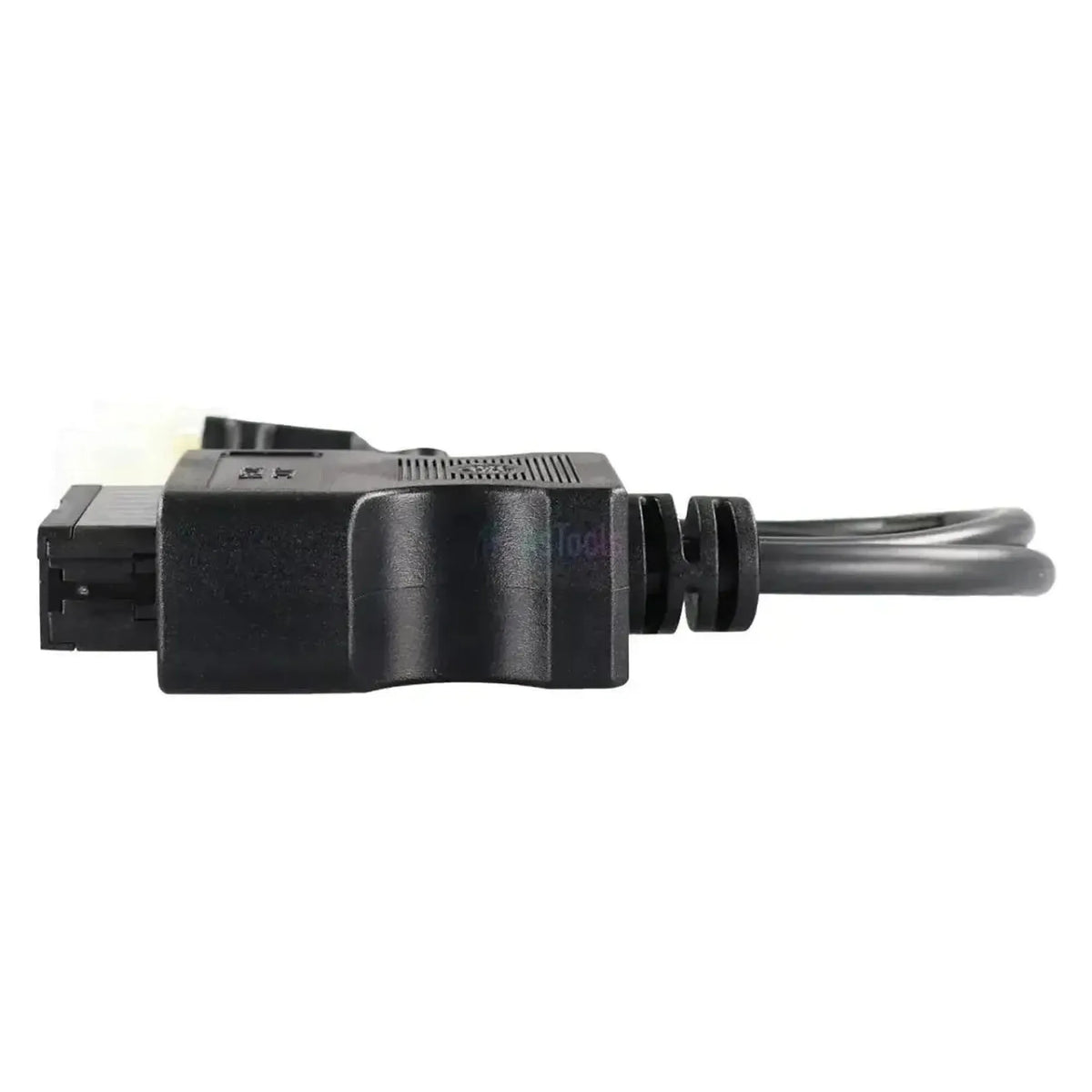

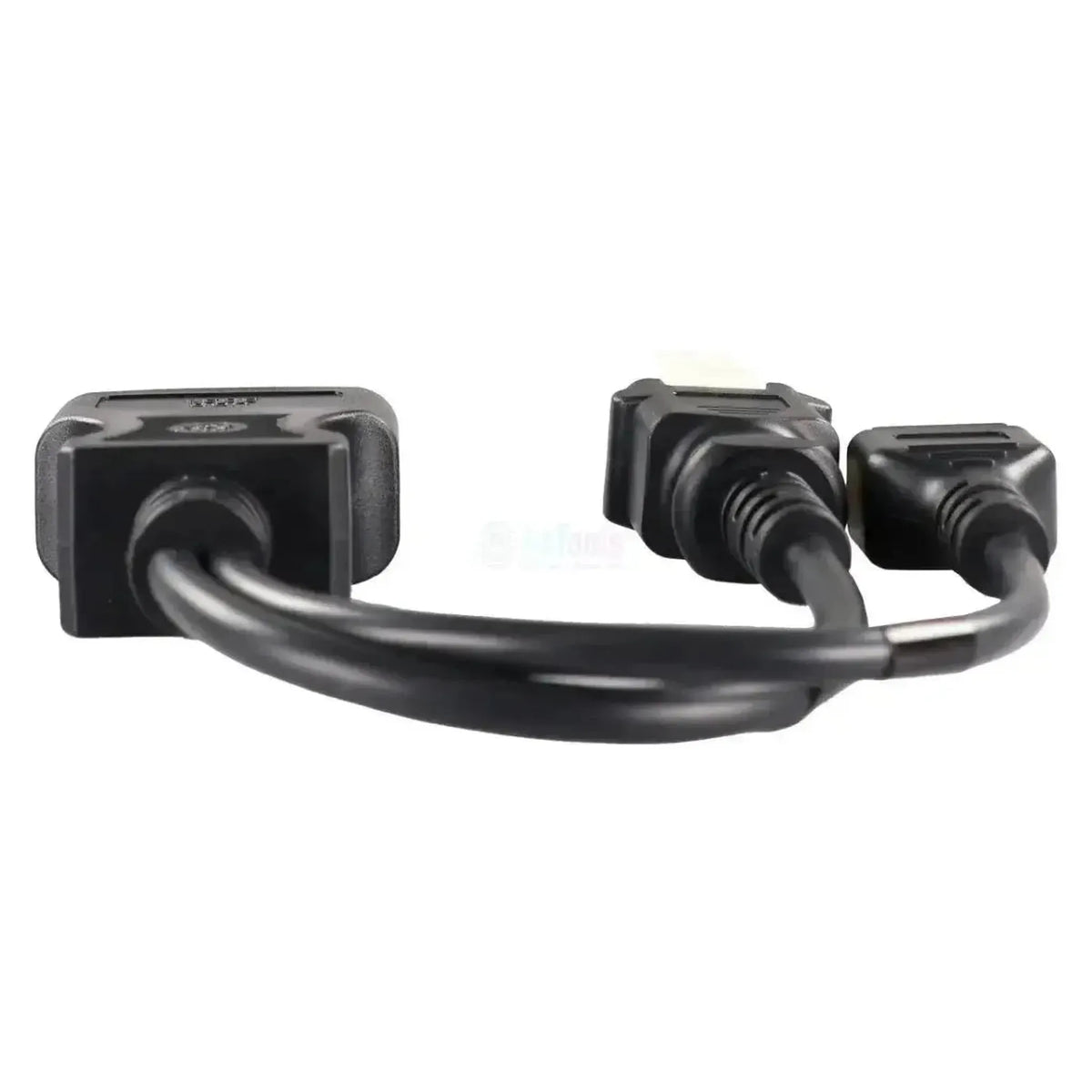

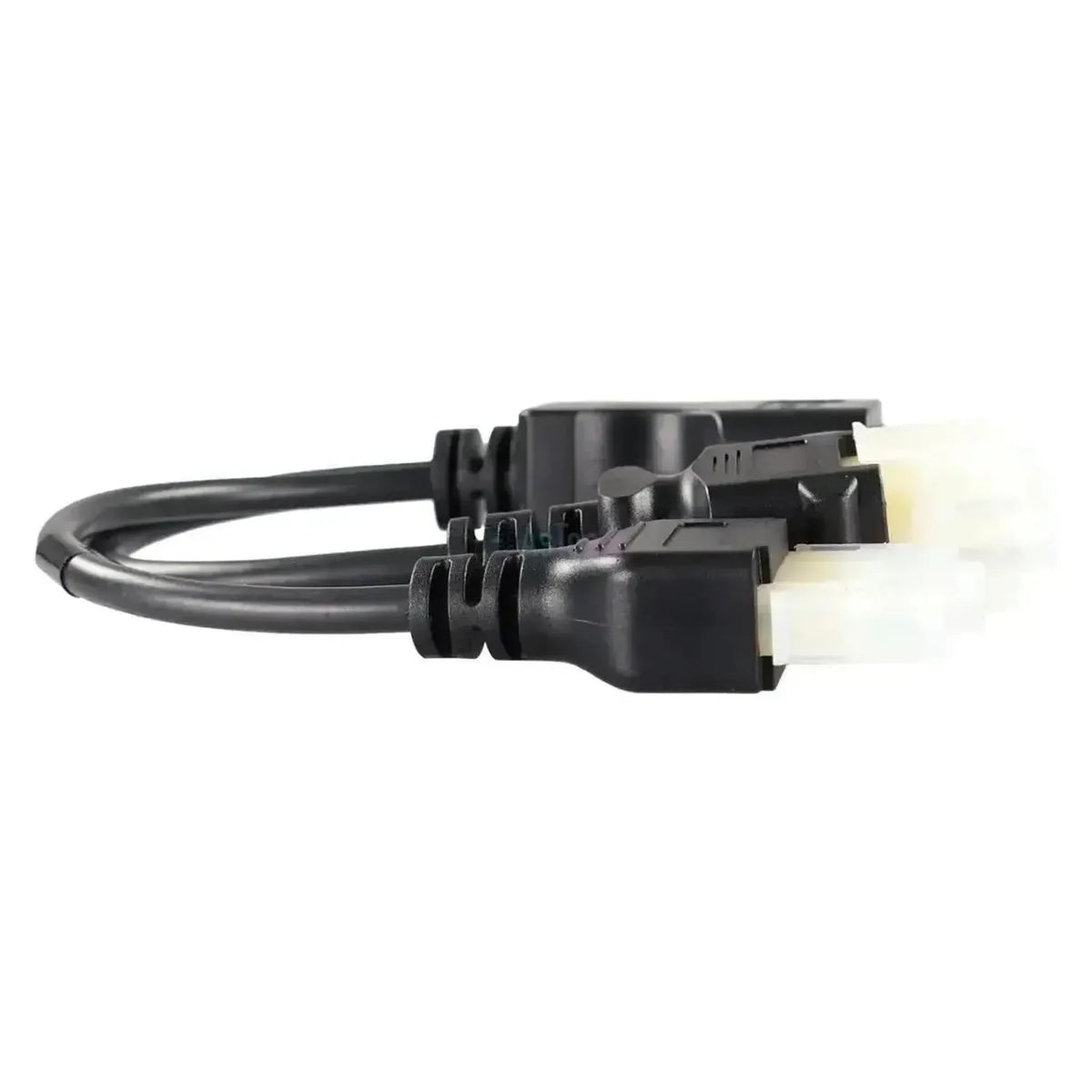

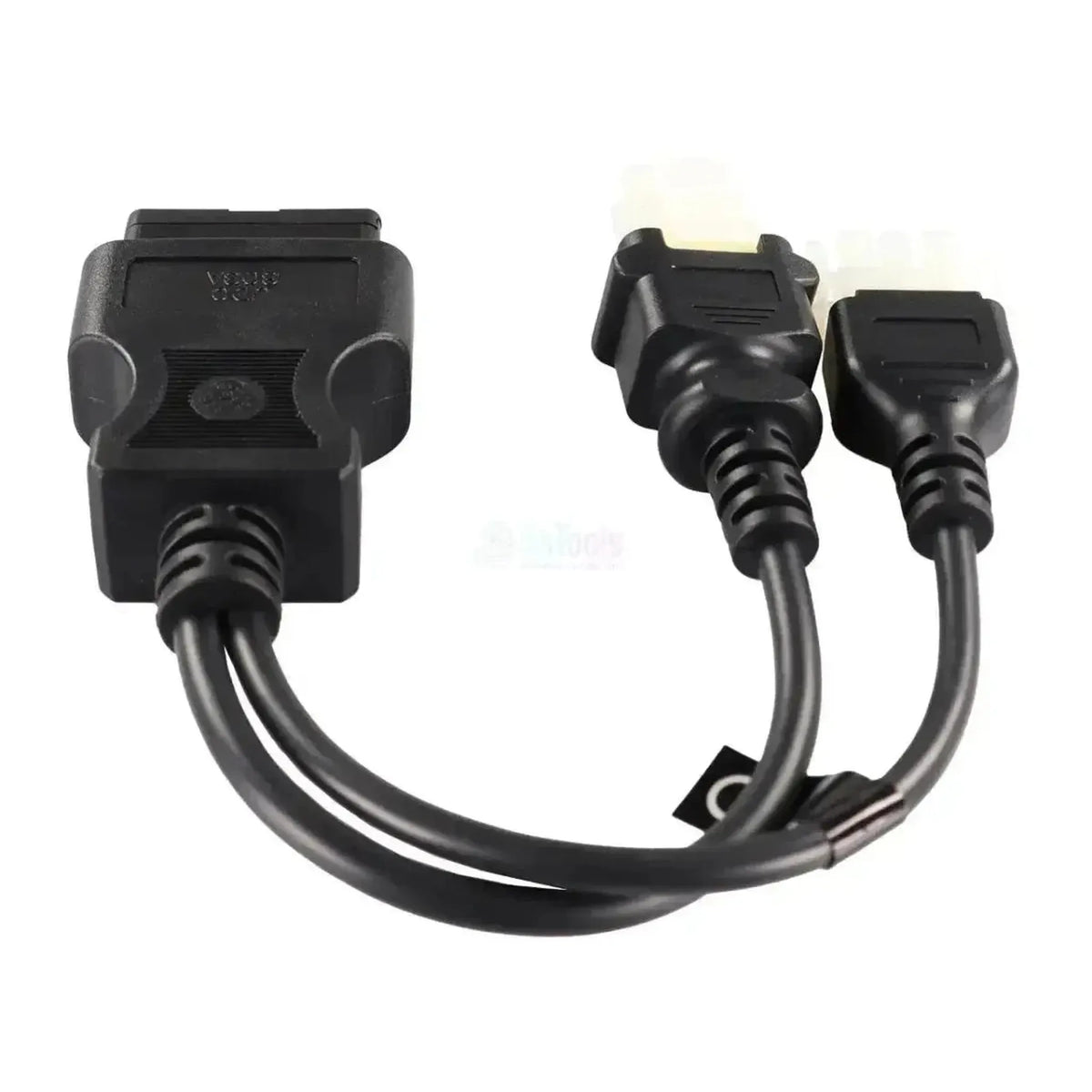

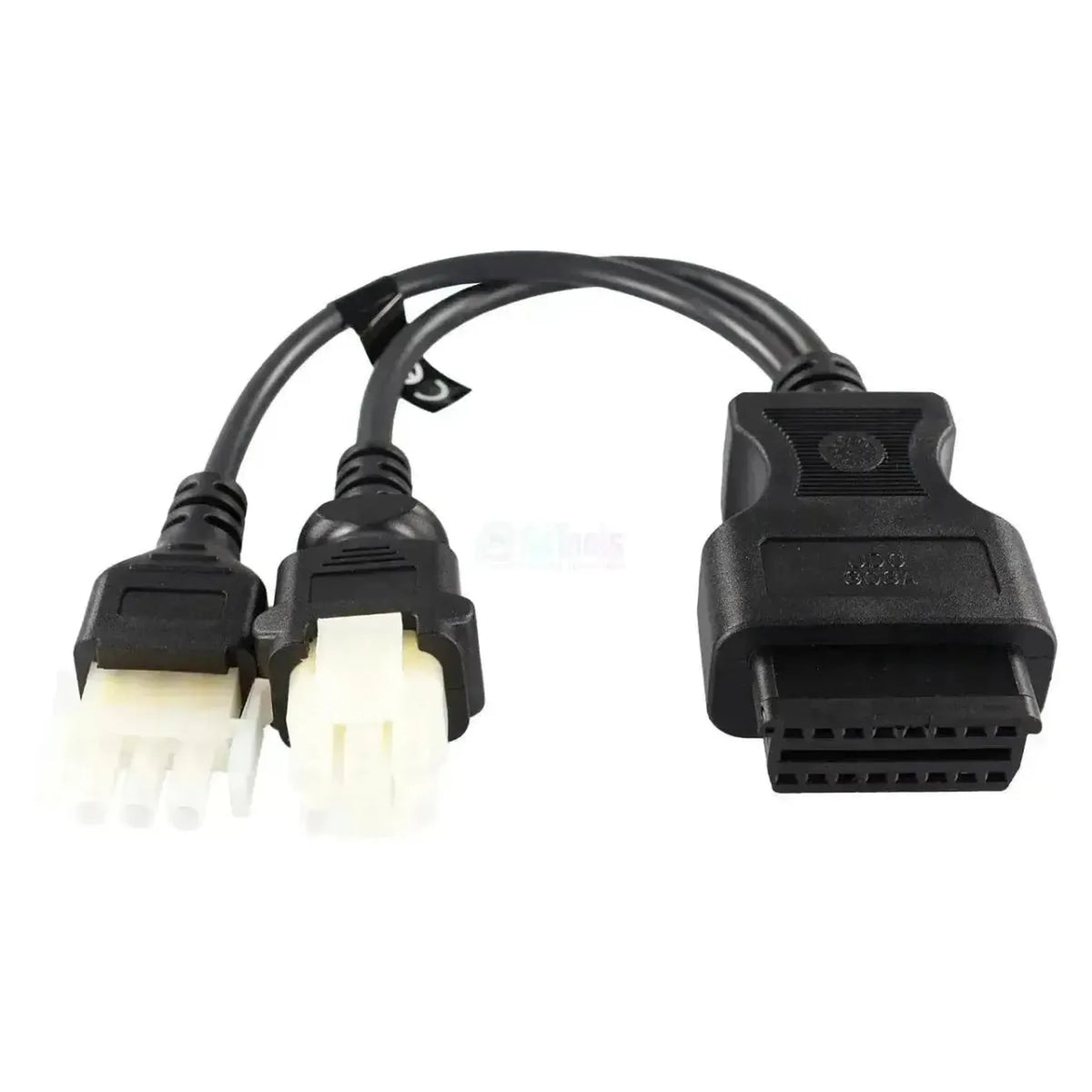

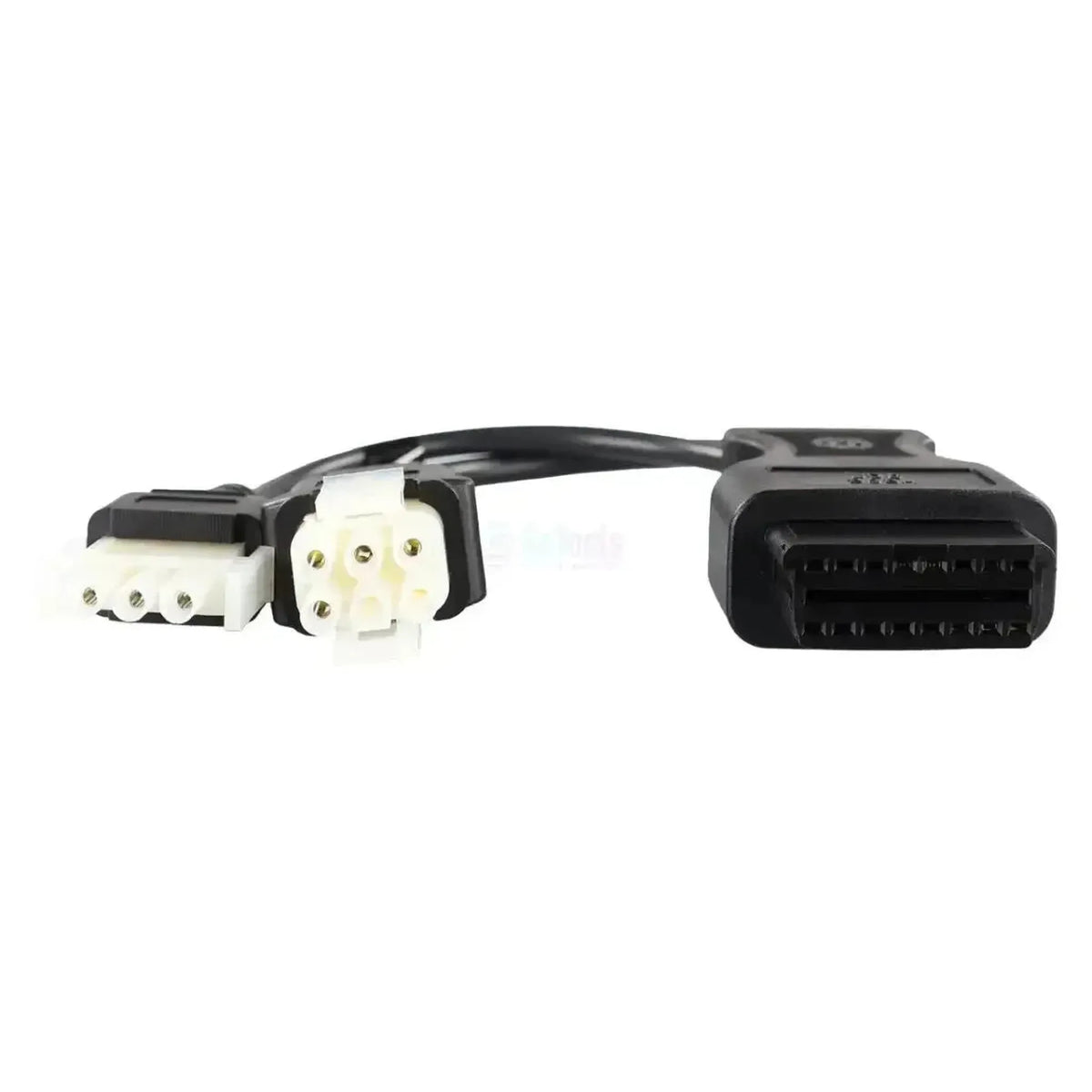

Jaltest JDC303A ansluter 3+6-polig diagnosanslutning från ZF till 16-polig OBD2-ingången på din Jaltest-diagnostikkabel. Från OBD2-höljet kommer två grenar med naturvita nylonkontakter: en med sex positioner i två rader om tre och en med tre positioner i en rad, vardera med svart dragavlastning. Sladden mäter 28 till 30 cm och kabeln fungerar med Jaltest Link V8.1 och V9. Denna anslutning hör till själva ZF-styrenheten och sitter inte på fordonets OBD-plats.
Bakom denna enda anslutning ligger de ZF-enheter som Jaltest samlar i täckningsgruppen ZF Transmissions: bussautomaterna Ecomat 1, Ecomat 2/4 och EcoLife, de automatlådorna AS Tronic, AS Tronic Lite, EcoTronic, PowerLine, TraXon och AVS, och retarderna EST-32, EST-42 och Intarder 3. Funktionsmängden varierar per låda: för Ecomat 2/4 ingår parametrar i täckningen, men inte för Ecomat 1 och EcoLife. Eftersom kontakten är separat från fordonets diagnostik förblir den användbar även när fordonet själv redan har en 16-polig OBD-anslutning. Kabeln omfattas av Jaltest CV (arbetsfordon).
FÖRDELAR
VIKTIGA BEGRÄNSNINGAR
Tillämpningar och funktionaliteter
Via denna anslutning når du med Jaltest-mjukvaran den ZF-styrenhet som är utrustad med 3+6-polig kontakt. Jaltest samlar ZF-systemen i täckningsgruppen ZF Transmissions, oavsett vilket fordon lådan är inbyggd i. Vad du kan göra per enhet skiljer sig tydligt per generation.
Styrenheter som du kan komma åt
- Ecomat 1, automatisk växellåda: Den första generationen ZF-bussautomat.
- Ecomat 2/4, automatisk växellåda: Efterföljarna, med parametrar i täckningen.
- EcoLife, automatisk växellåda: Sexväxlings-bussautomaten som följde på Ecomat.
- AS Tronic och AS Tronic Lite: De automatlådorna med manuell växling; vid AS Tronic Lite ingår även kalibrering och återställning i täckningen.
- EcoTronic, PowerLine, TraXon och AVS: De övriga ZF-lådorna i samma täckningsgrupp.
- Retarder EST-32, EST-42 och Intarder 3 (EST-52/EST-54): ZF:s hjälpbromsar, med serienummer och programvaruversion för enheten.
Vad du kan göra
- Läsa och radera felkoder: Läsa ut felminnet från ZF-styrenheten och tömma det efter reparation.
- Visa mätvärden: Aktuella värden från givarna på lådan eller retardern, med diagram.
- Styra komponenter: För Ecomat 1, Ecomat 2/4, AS Tronic, TraXon och retarderna ingår komponentstyrning i täckningen.
- Ställa in parametrar: Tillgängligt för bland annat Ecomat 2/4 och AS Tronic Lite.
- Kalibrering och återställning: För AS Tronic Lite och TraXon erbjuder Jaltest en kalibrerings- och återställningsprocedur.
Kompatibla fordon och tillämpningar
Kontakten är avgörande, inte fordonsmärket. Denna kabel passar alla ZF-växellådor och ZF-retarder med 3+6-polig diagnoseöverförande, oavsett vilket chassi de är inbyggda i. Eftersom anslutningen hör till lådan och inte till fordonet gäller ingen byggårsgräns. De naturvita nylonkontakterna gör honom lätt att känna igen vid lådan.
Tillämpning:
- ZF-växellådor och ZF-retarder: Med 3+6-polig ZF-diagnoseöverförande.
- Inbyggd i lastbilar, bussar och arbetsmaskiner: Från olika märken.
- Fordonsmärket är inte avgörande: Kabeln följer ZF-enheten, inte chassibyggnaden.
Innehåll i förpackningen
- 1x Jaltest (JDC303A) | ZF Ecomat 3+6-polig OBD - 16-polig OBD2 Adapterkabel | Arbetsfordon
Tekniska specifikationer
| Specifikation | Beskrivning |
|---|---|
| Tillverkare | Jaltest (Cojali) |
| Referensnummer | JDC303A |
| Typ | Adapterkabel |
| Tillämpning | ZF-växellådor och ZF-retarder med 3+6-polig diagnoseöverförande |
| Längd | 28 - 30 cm |
| Gränssnitt | Jaltest Link V8.1 och V9 |
| Fordonssidans anslutning | 3+6-polig OBD (två naturvita nylonkontakter: sex positioner i två rader om tre och tre positioner i en rad) |
| Interfacesidans anslutning | 16-polig OBD2 |
| Styrenheter | Ecomat 1, Ecomat 2/4 och EcoLife, AS Tronic och AS Tronic Lite, EcoTronic, PowerLine, TraXon och AVS (växellådor), EST-32, EST-42 och Intarder 3 (retarder) |
| Segment | Arbets- och Verkstadsfordon |
| Jaltest-modul | Jaltest CV (nyttiga fordon) |
