Jaltest | SKU: 70001053

Jaltest (70001053) | Marine Kit Hardware Kompakt väska

Name: Jaltest (70001053) | Marine Kit Hardware Kompakt väska
Brand: Jaltest
SKU: 70001053
Price: 1583.95 EUR
Availability: InStock

€1.583,95 inkl.

€1.309,05 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

De Jaltest Marine Kit (70001053) is de hardwarebasis voor diagnose op boot- en scheepsmotoren. In de koffer liggen de Jaltest Link V9 (70001015), de Multipin Kit 70002007, de OBD2-kabel JDC213.9, de aansluitkabel JDC107.9B naar de pc en de verlengkabel JDC100B van 250 cm. Alles zit in de Compact Hardcase 70003015 van 505 × 381 × 146 mm.

Wat deze kit geschikt maakt voor het water, is de verlengkabel JDC100B van 250 cm. Aan boord ligt de motor zelden binnen handbereik van de plek waar u de laptop kwijt kunt. De multipinkit 70002007 bevat twintig multipins en de voedingskabel JDC10AM2 voor de accu. De diagnose zelf doet de Jaltest-software met een Marine-module op een Windows-pc.

PLUSPUNTEN

✔De verlengkabel JDC100B van 250 cm geeft ruimte tussen de motorruimte en de plek waar de laptop staat.

✔Met de twintig multipins (JTP01 t/m JTP10 in blauw en geel) en de aansluitkabel JTP101 komt u ook binnen op een connector waarvoor geen kant-en-klare kabel bestaat.

✔Met de JDC213.9 sluit u direct aan op een 16-pins OBD2-aansluiting waar die aan boord aanwezig is.

✔De koffer draagt alle vier de Marine-modules, Compleet, Binnenboord, Buitenboord en Jetski.

AANDACHTSPUNTEN

✕Er zitten geen merkspecifieke verloopkabels in de koffer. Voor Volvo Penta, Mercury, Yamaha of Suzuki heeft u losse JDC-kabels of een Marine-kabelset nodig.

✕De multipinkit 70002007 heeft één voedingskabel, de JDC10AM2 met accuklemmen. Een kabel voor de sigarettenaansteker zit er niet bij.

✕De hardware stelt zelf geen diagnose. U heeft de Jaltest-software met een licentie voor een Marine-module op een Windows-pc nodig.

✕Werkt u ook aan bedrijfsvoertuigen, landbouwmachines of intern transport, dan horen daar de kits 70001052, 70001060 en 70301001 bij.

Toepassingen en functionaliteiten

Deze kit verbindt een Windows-pc met Jaltest-software met de regeleenheden van boot- en scheepsmotoren. De Jaltest Link V9 zet het signaal van de motor door naar de pc; de kabels bepalen waar u binnenkomt, op een 16-pins OBD2-aansluiting of via de multipins op een afwijkende connector.

Wat er in de koffer zit

Link V9 (70001015): Interface, DB26 en USB-C.
Multipin Kit (70002007): Multipins en JDC10AM2.
JDC213.9: DB26 naar 16-pins OBD2.
JDC107.9B: Link V9 naar USB-C.
JDC100B: Verlengkabel, 250 cm.
70003015: Compacte koffer.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Live data: Aan de kade of bij proefvaart.
Componenten: Kleppen en relais aansturen.
Multipins: Afwijkende connector aanprikken.
Voeding: Spanning van de accu.

Zo gebruikt u hem

Software starten: Open Jaltest op de Windows-pc.
Link koppelen: Verbind de Link V9 via de JDC107.9B.
Kabel kiezen: Neem de JDC213.9 of de multipins.
Aansluiten: Sluit aan, zo nodig via de JDC100B.
Uitlezen: Kies merk en motor in de Marine-module.

Compatibele voertuigen en toepassingen

Bepalend is de softwaremodule, niet de koffer. Deze hardware draagt alle Marine-modules van Jaltest. Welke merken en systemen u kunt uitlezen, hangt af van de gekozen module; op motoren met een merkeigen connector komen de multipins of een losse JDC-kabel van pas.

Vaartuigen en motoren:

Binnenboordmotoren: Module Binnenboord of Compleet.
Buitenboordmotoren: Module Buitenboord of Compleet.
Waterscooters: Module Jetski of Compleet.
Stationaire motoren aan boord: Aggregaten en hulpmotoren.

💡

Goed om te weten: De compacte hardwarekoffers van Jaltest gebruiken allemaal dezelfde Compact Hardcase 70003015 en zien er van buiten hetzelfde uit. Deze Marine-uitvoering herkent u aan de lange verlengkabel JDC100B en de multipinkit 70002007. Controleer bij ontvangst of die twee in de koffer zitten.

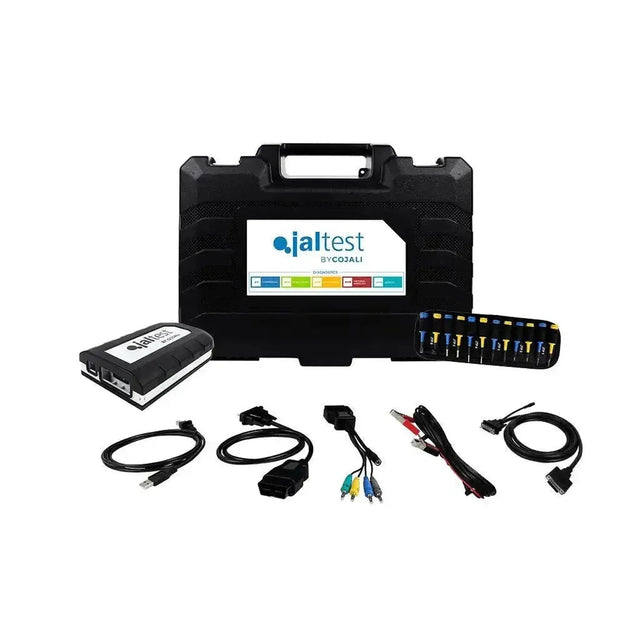

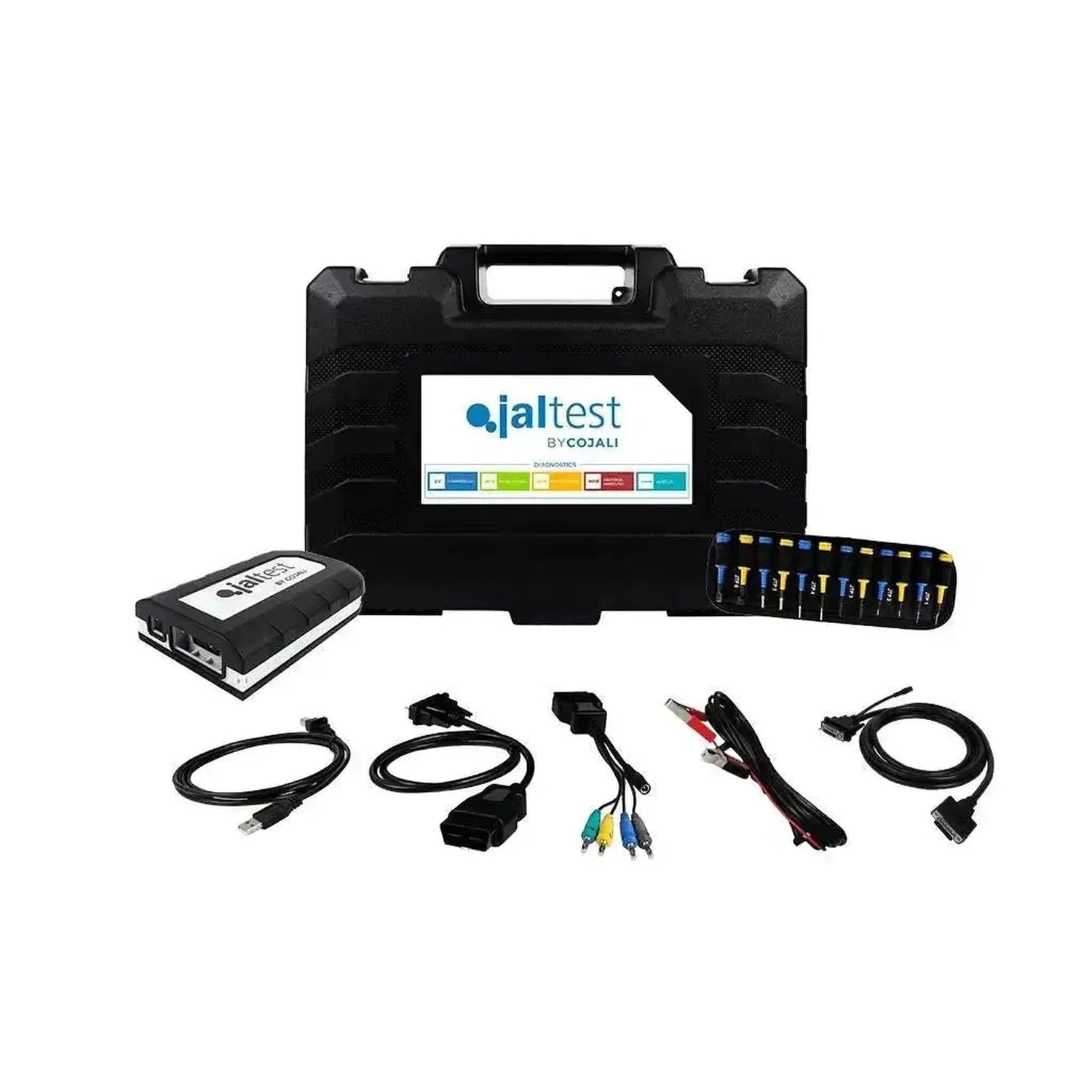

Verpakkingsinhoud

1x Jaltest Link V9 interface (70001015)
1x Multipin Kit Jaltest Marine (70002007)
1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
1x Jaltest (JDC100B) | Link V9 26-pins DB26 Verlengkabel (250 cm) | Interface
1x Jaltest (70003015) | Compact Hardcase

Tekniska specifikationer

Allmänt

Tillverkaren av diagnossatsen. Så ser ni vilken programvara och vilka delar som passar.Märke: Jaltest (Cojali)
Vilken typ av produkt det är, till exempel en komplett hårdvarusats för att läsa av fordon.Typ av sats: Hårdvarusats för fordonsdiagnos
Vilka typer av fordon och maskiner satsen är avsedd för. Välj den sats som passar det ni reparerar i verkstaden.Fordonstyper: Båtar

Innehåll

Hur många separata delar som ingår i satsen, till exempel gränssnitt, kablar och väska.Antal delar: 6 delar
Vilken uppsättning lösa stift som medföljer. Med dem kan ni även ansluta till kontakter som saknar färdig kabel.Multipinkit: Multipin Kit 70002007
Hur lång den medföljande förlängningskabeln är. En längre kabel gör det lättare att nå anslutningen i stora fordon.Förlängningskabelns längd: 250 cm
Om en kabel medföljer för att strömförsörja gränssnittet separat, praktiskt när fordonet självt inte levererar spänning.Separat strömkabel: Ja

Väska

Längd, bredd och höjd på förvaringsväskan. Praktiskt för att se om den ryms i er verkstad eller servicebil.Väskans mått: 505 x 381 x 146 mm
Vilken typ av väska satsen levereras och förvaras i.Typ av väska: Kompakt väska
Referensnummer: 70 001 053

Övriga specifikationer

Inhoud: Jaltest Link V9 (70001015), Multipin Kit 70002007, JDC213.9, JDC107.9B, JDC100B, koffer 70003015
Interface: Jaltest Link V9, 26-pins DB26 naar de kabel, USB-C naar de pc
Multipinkit 70002007: Twintig multipins JTP01 t/m JTP10, JTP101, JDC10AM2
Verlengkabel: JDC100B, 250 cm
Nodig om te gebruiken: Jaltest-software met licentie voor een Marine-module, Windows-pc
Onderdeel van: De uitleesapparaten Marine Compleet, Binnenboord, Buitenboord en Jetski
