Jaltest | SKU: JDC110A

Jaltest (JDC110A) | 7+7-polig (CAN ISO 7638-1) – 16-polig OBD2-adapter | Släpvagn

Name: Jaltest (JDC110A) | 7+7-polig (CAN ISO 7638-1) – 16-polig OBD2-adapter | Släpvagn
Brand: Jaltest
SKU: JDC110A
Price: 236.95 EUR
Availability: InStock

€236,95 inkl.

€195,83 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

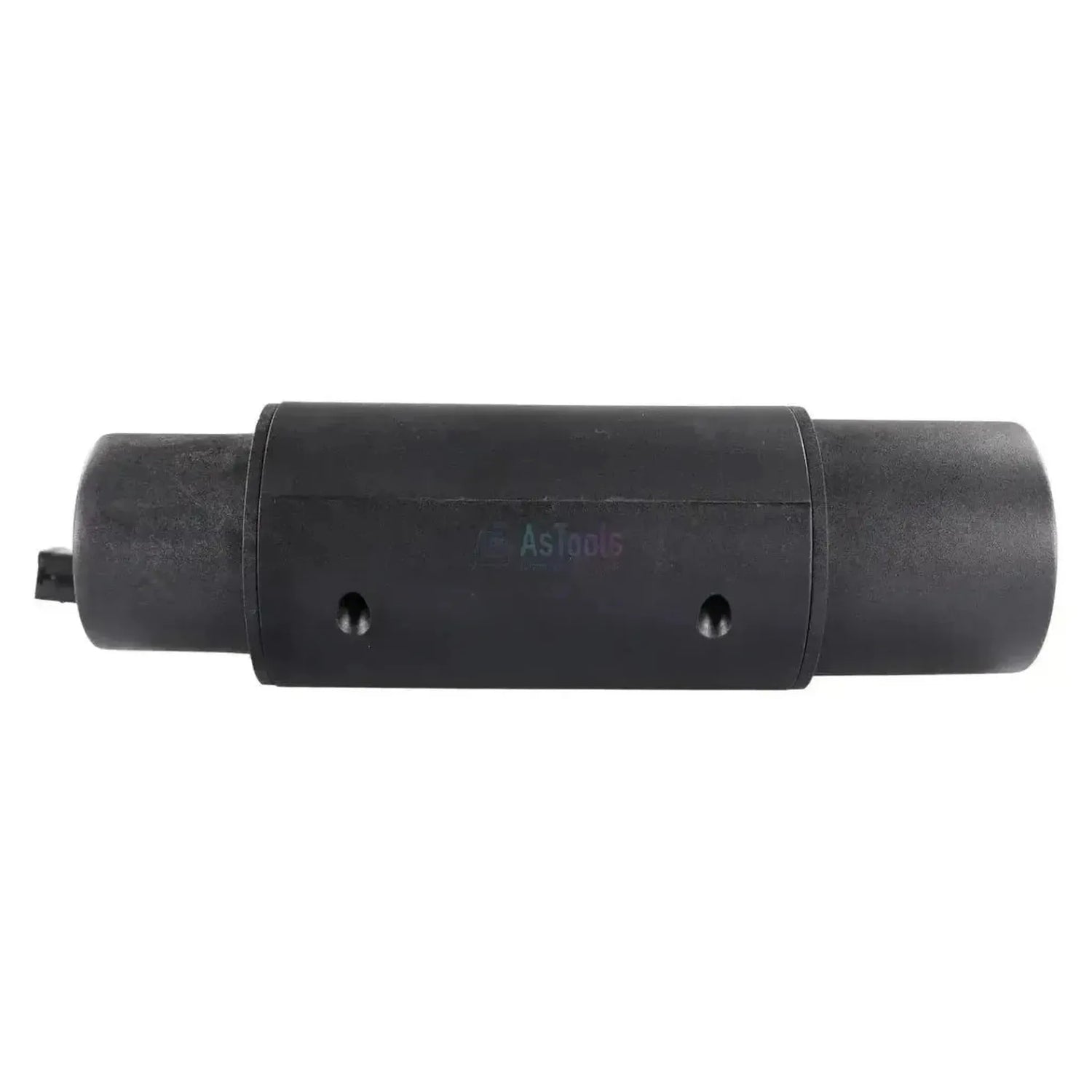

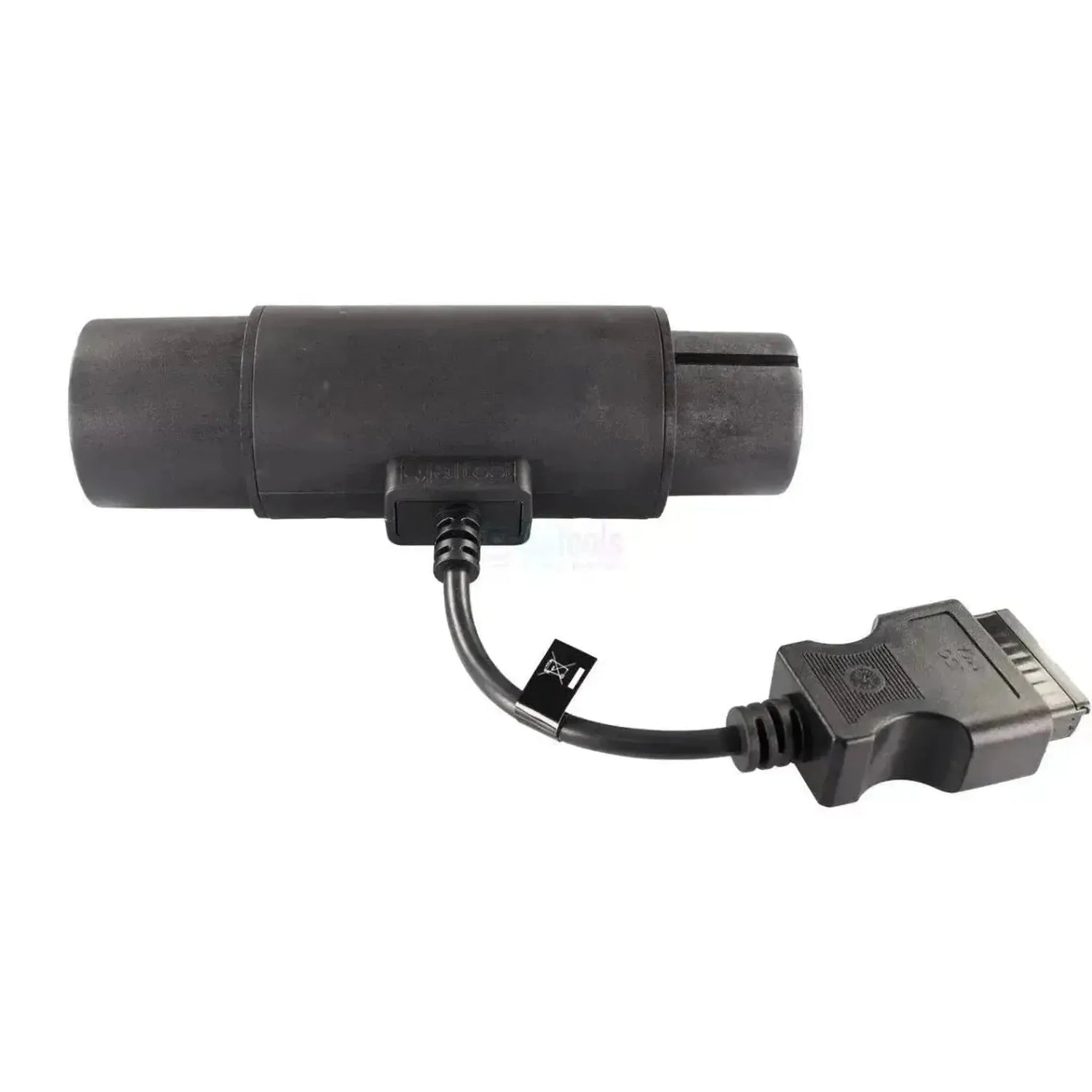

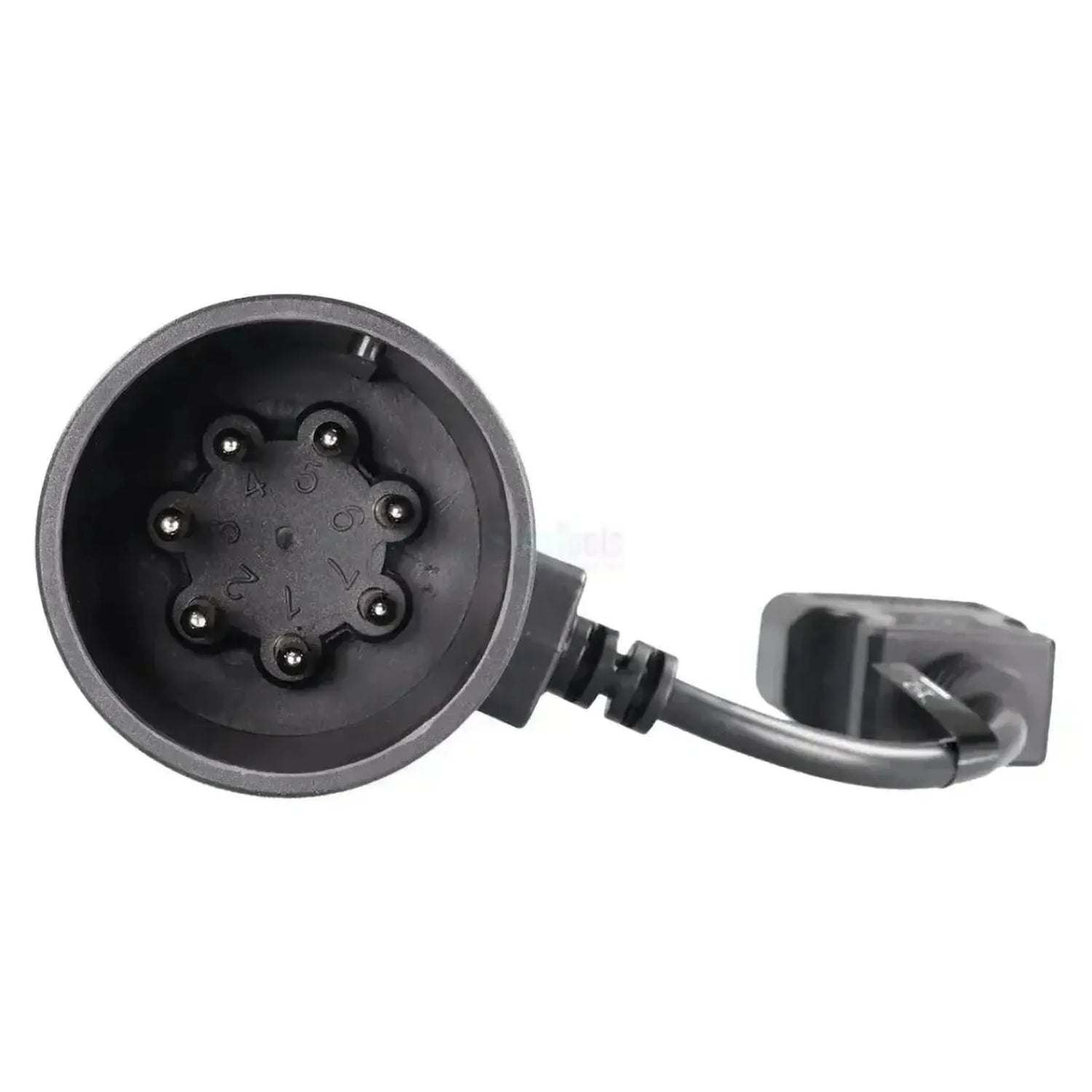

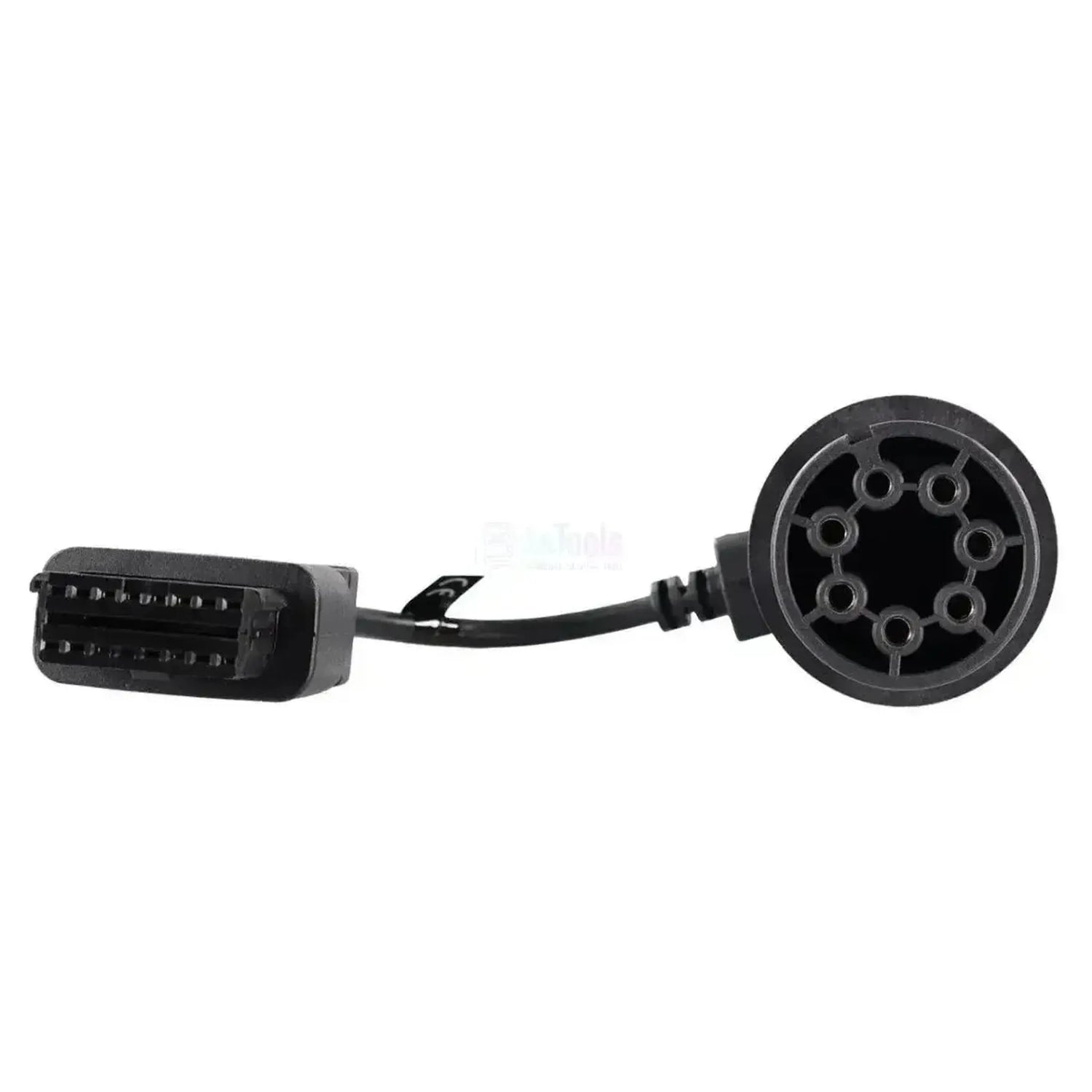

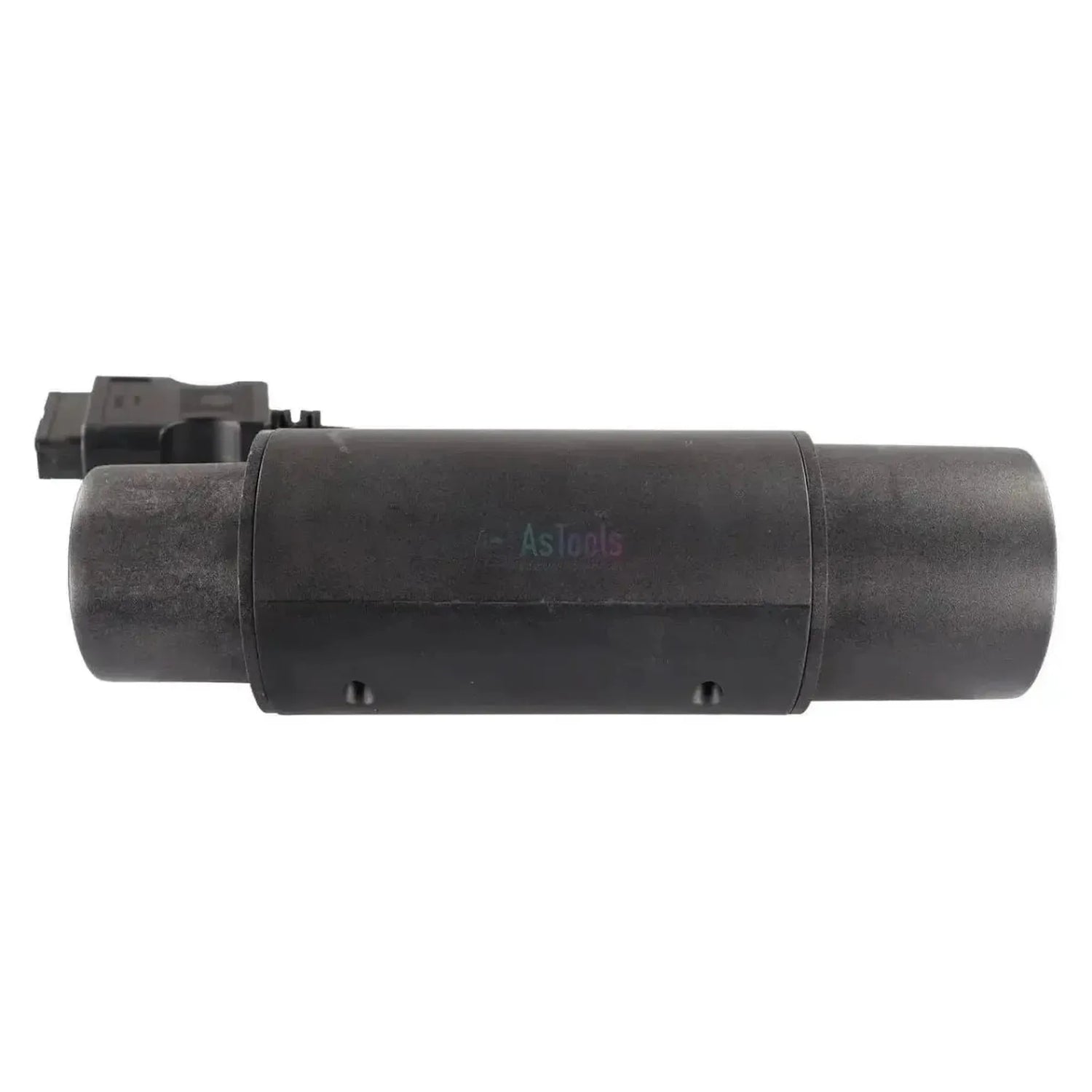

Jaltest JDC110A är en adapter som hänger som en T-koppling i ISO 7638-1-anslutningen med 7 poler mellan dragfordon och påhängsvagn. Det svarta, runda höljet har en kontakt med stift på ena sidan och den runda öppningen med en upphöjd kam på andra sidan, så att den befintliga anslutningen fortsätter att löpa igenom. I rät vinkel mot detta löper en kort kabel på 22 till 29 cm till en 16-pin OBD2-kontakt.

Via denna förgrening kommer diagnosutrustningen åt CAN-linjen som följer med i anslutningen, och därmed till ABS/EBS på släpvagnen. Eftersom anslutningen är standardiserad är du inte bunden till en enda chassitillverkare. Denna version är angiven för 24V och för Jaltest Link V8.1 och V9, och omfattas av Jaltest CV.

FÖRDELAR

✔Fungerar på den standardiserade ISO 7638-1-anslutningen och är därmed inte bunden till ett enda släpvagnsmärke.

✔T-kopplingen låter den befintliga anslutningen fortsätta att löpa igenom, med stift på ena sidan och den runda öppningen på andra sidan.

✔Avslutas med en 16-pin OBD2-kontakt, så du ansluter den direkt till gränssnittets OBD2-diagnoskabel.

✔Angiven för 24V och för både Link V8.1 och Link V9.

ATT TÄNKA PÅ

✕Fungerar endast med påhängsvagnar som för CAN på ISO 7638-1-anslutningen. Om släpvagnselektroniken skickar sina data enligt SAE J2497 över matningsledaren är JDC112A rätt.

✕Detta är 24V-versionen enligt ISO 7638-1; 12V-versionen enligt ISO 7638-2 har numret JDC110B.

✕Med 22 till 29 cm arbetar du vid kopplingen på påhängsvagnens framsida, inte från hytten.

✕Vilka styrenheter du hittar bestäms av påhängsvagnen själv och inte av denna adapter.

Användningsområden och funktioner

Via denna förgrening kommer du åt CAN-nätet på släpvagnen. För ABS/EBS är ISO 7638-1-anslutningen den standardiserade väg för matning och data. Vilka övriga styrenheter som finns på nätet varierar mellan olika påhängsvagnar och per chassitillverkare.

Styrenheter du kan komma åt

ABS/EBS: Bromsreglering för släpvagnen.
Övriga enheter: På CAN-nätet, beroende på påhängsvagn.

Vad du kan göra

Felkoder: Läsa och radera.
Mätvärden: Följ live.
Komponenter: Styra aktuatorer.
Parametrar och kalibreringar: Där Jaltest erbjuder dem.
Servicereset: Efter reparation.

Så här använder du den

Starta programvaran: Öppna Jaltest CV på datorn.
Koppla Link: Anslut Link V8.1 eller V9 till datorn.
Montera T-kopplingen: Sätt JDC110A i ISO 7638-1-anslutningen.
Diagnoskabel: Anslut OBD2-kontakten till diagnoskabeln.
Läsa ut: Välj släpvagnen och systemet.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte märket. Denna adapter passar på varje påhängsvagn eller släpvagn med en 7-polig ISO 7638-1-anslutning där CAN följer med. Anslutningen sitter på påhängsvagnens framsida, vid kopplingen mot dragfordonet.

Användning:

Påhängsvagnar och släpvagnar: Med en 7-polig ISO 7638-1-anslutning.
Chassitillverkare: Alla tillverkare som använder denna standardiserade anslutning.

Vilken version du behöver:

JDC110A (denna artikel): 24V, CAN på ISO 7638-1.
JDC110B: 12V, enligt ISO 7638-2.
JDC112A: Data enligt SAE J2497 över matningsledaren.

💡

Bra att veta: På ISO 7638-anslutningen följer CAN-linjen med. Om släpvagnselektroniken skickar sina data över matningsledaren enligt SAE J2497 hör JDC112A till. Kontrollera detta på påhängsvagnen innan du beställer.

Förpackningens innehåll

1x Jaltest (JDC110A) | 7+7-pin (CAN ISO 7638-1) - 16-pin OBD2-adapter | Släpvagn

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapter
I vilken kabelsats denna kabel också ingår. Har ni redan satsen behöver ni inte köpa kabeln separat.Del av kabelsats: Släpvagnskabelsats

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version: Link V8.1
Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul: CV tunga fordon

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: 7+7-polig ISO 7638-1
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 16-pins OBD2
Via vilka datalinjer kabeln överför signaler. Fordonet och testaren måste använda samma kommunikationssätt.Kommunikation: CAN-bus
Vid vilken systemspänning kabeln fungerar. Lastbilar och släpvagnar använder oftast 24 V.Spänning: 24 V
