Jaltest  |  SKU: JDC523A

Jaltest (JDC523A) | Kubota 4-polig OBD – 16-polig OBD2-adapterkabel | Förbränningsmotor

€121,95 inkl.
€100,79 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

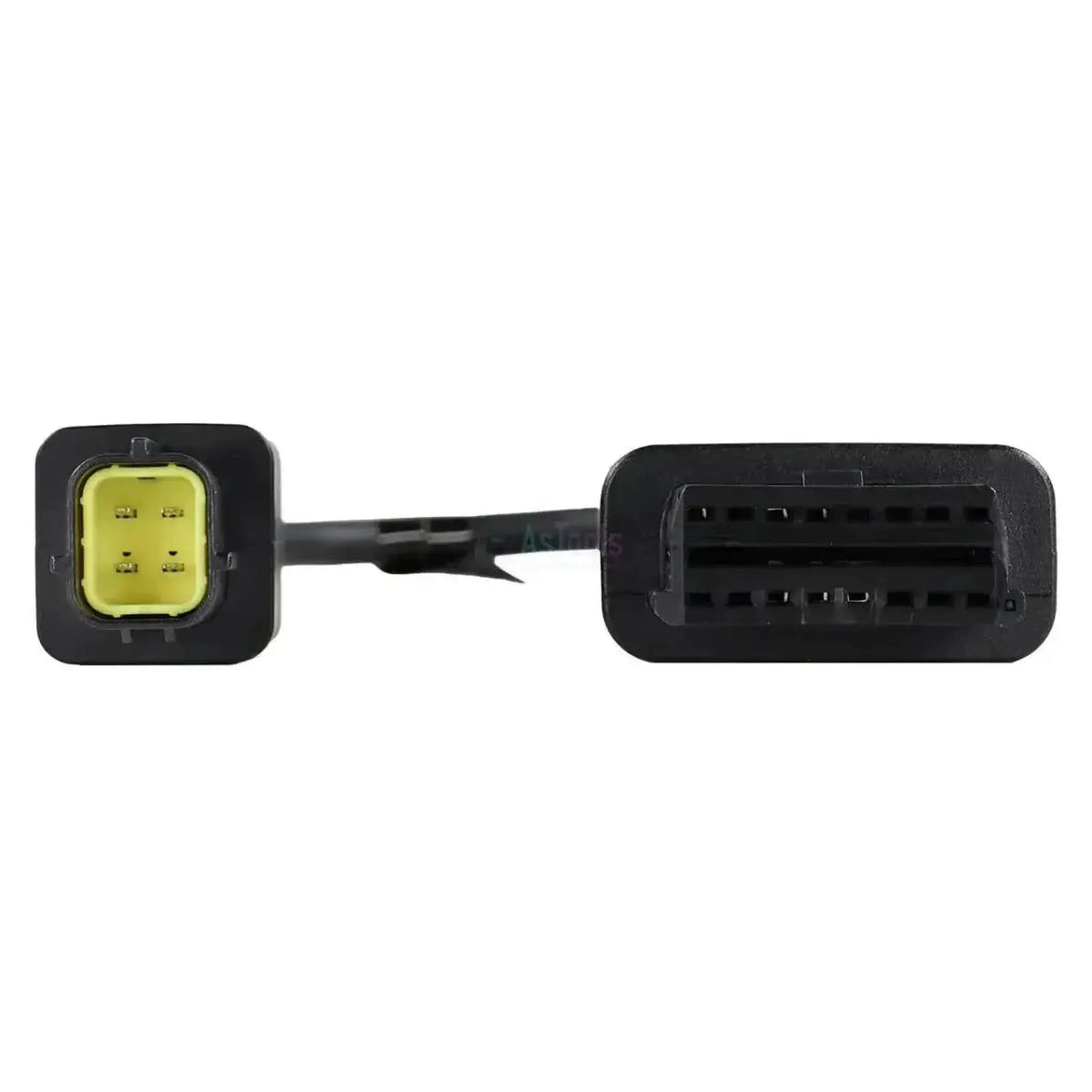

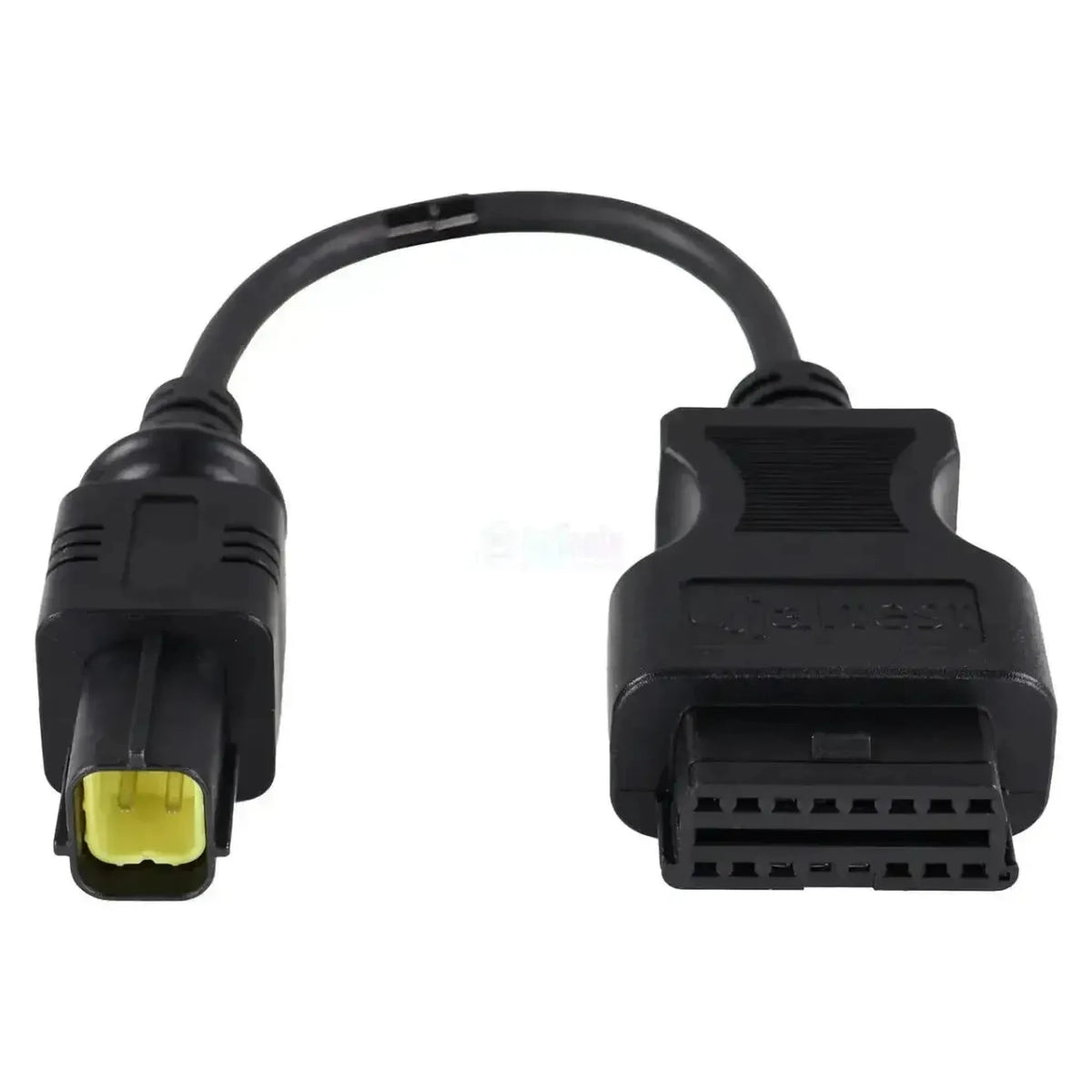

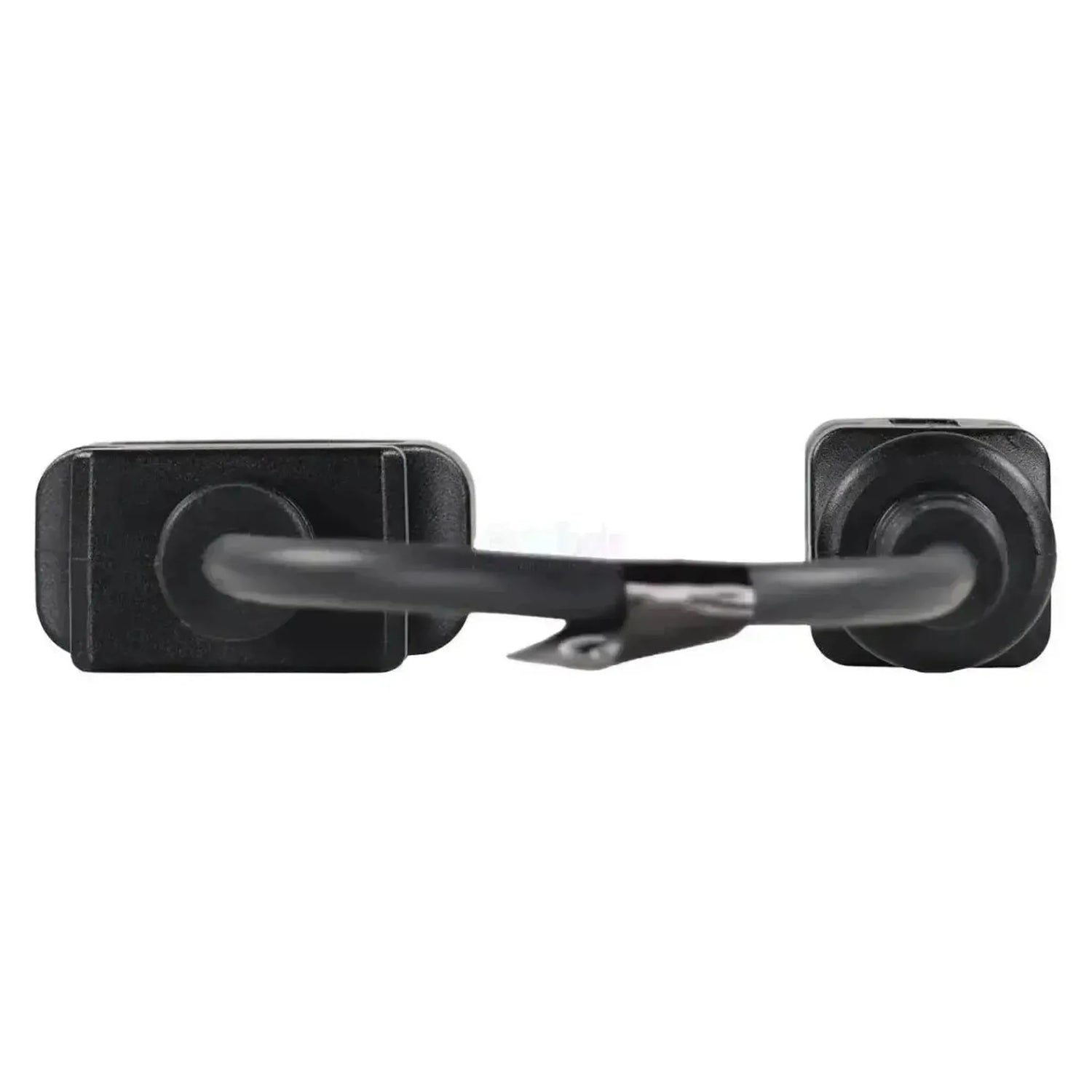

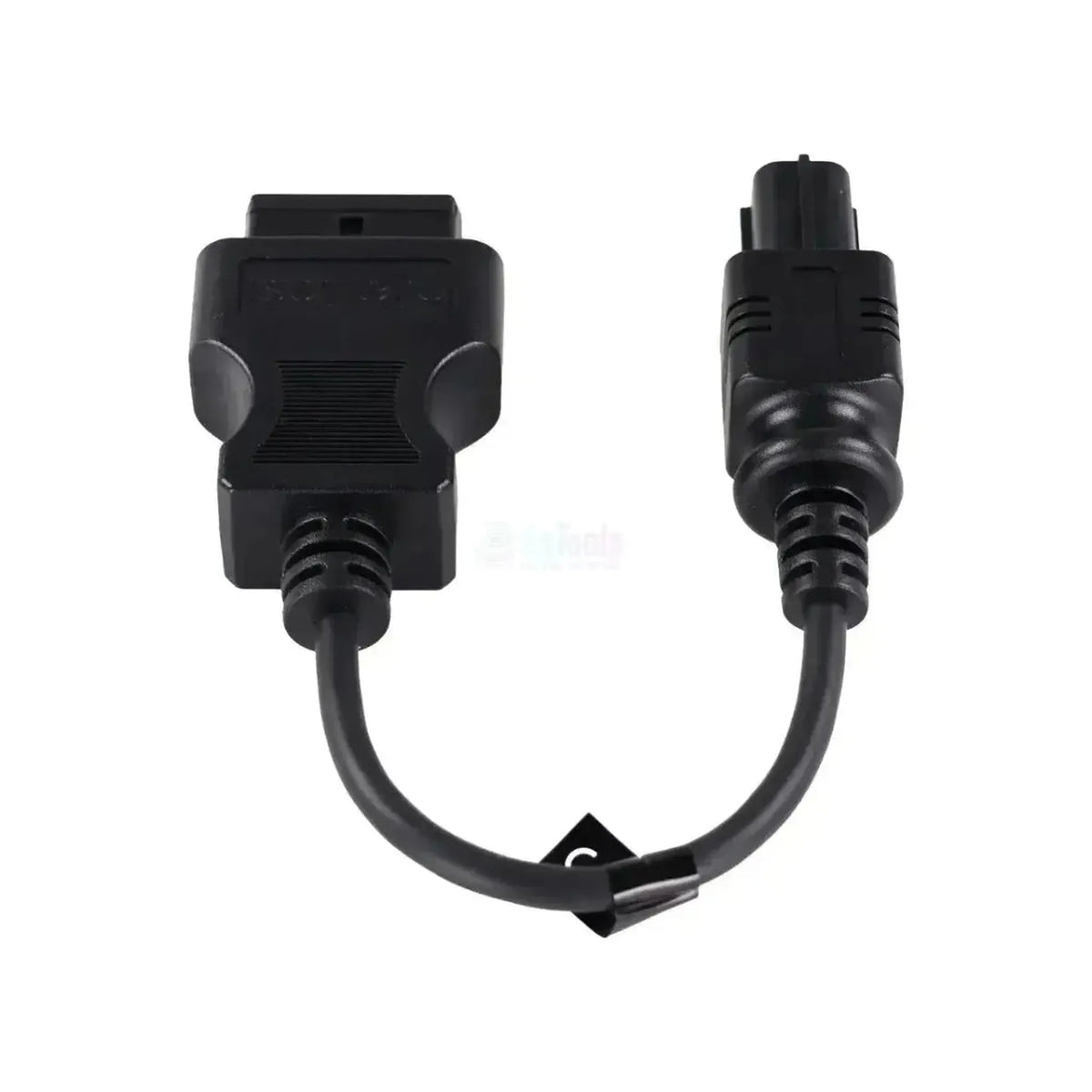

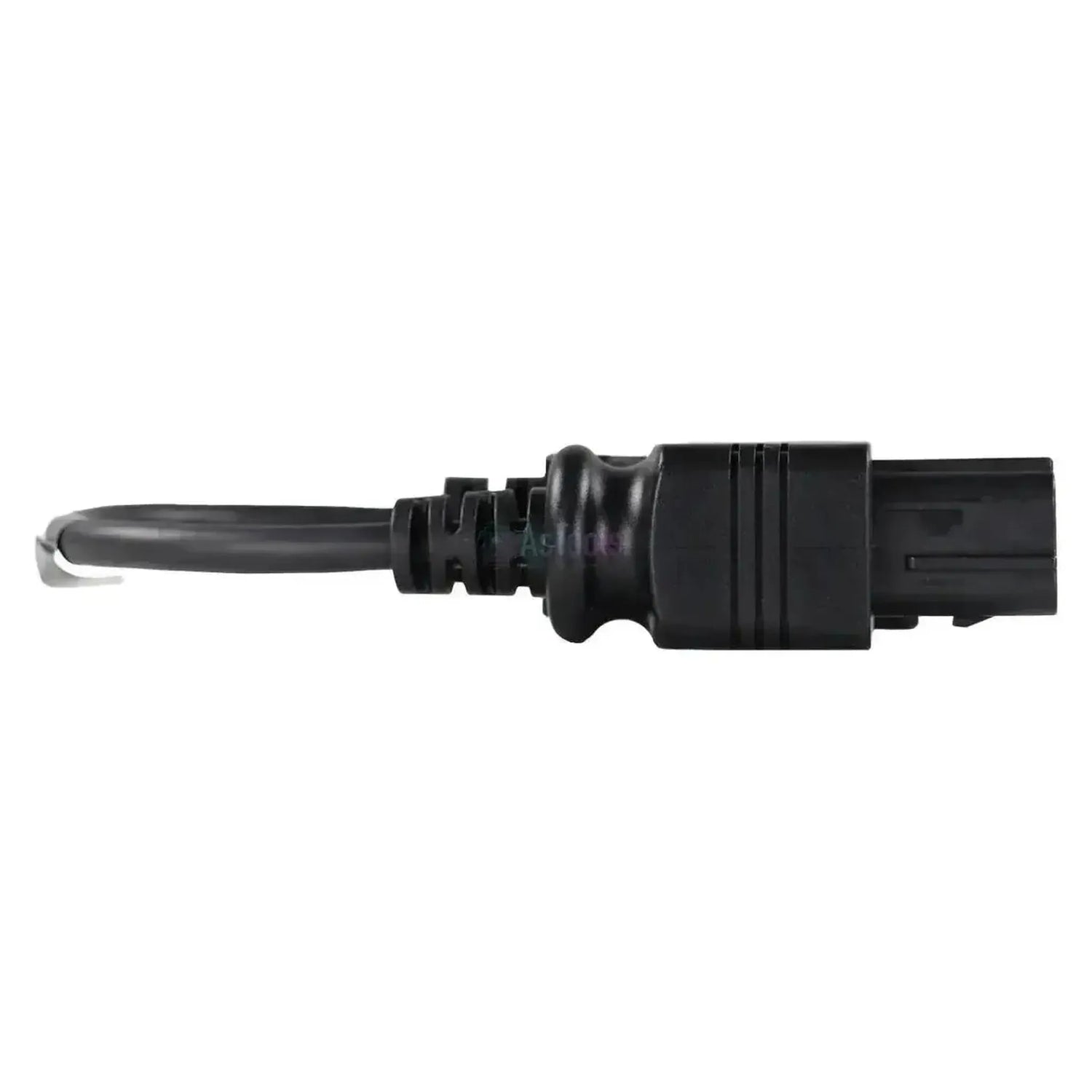

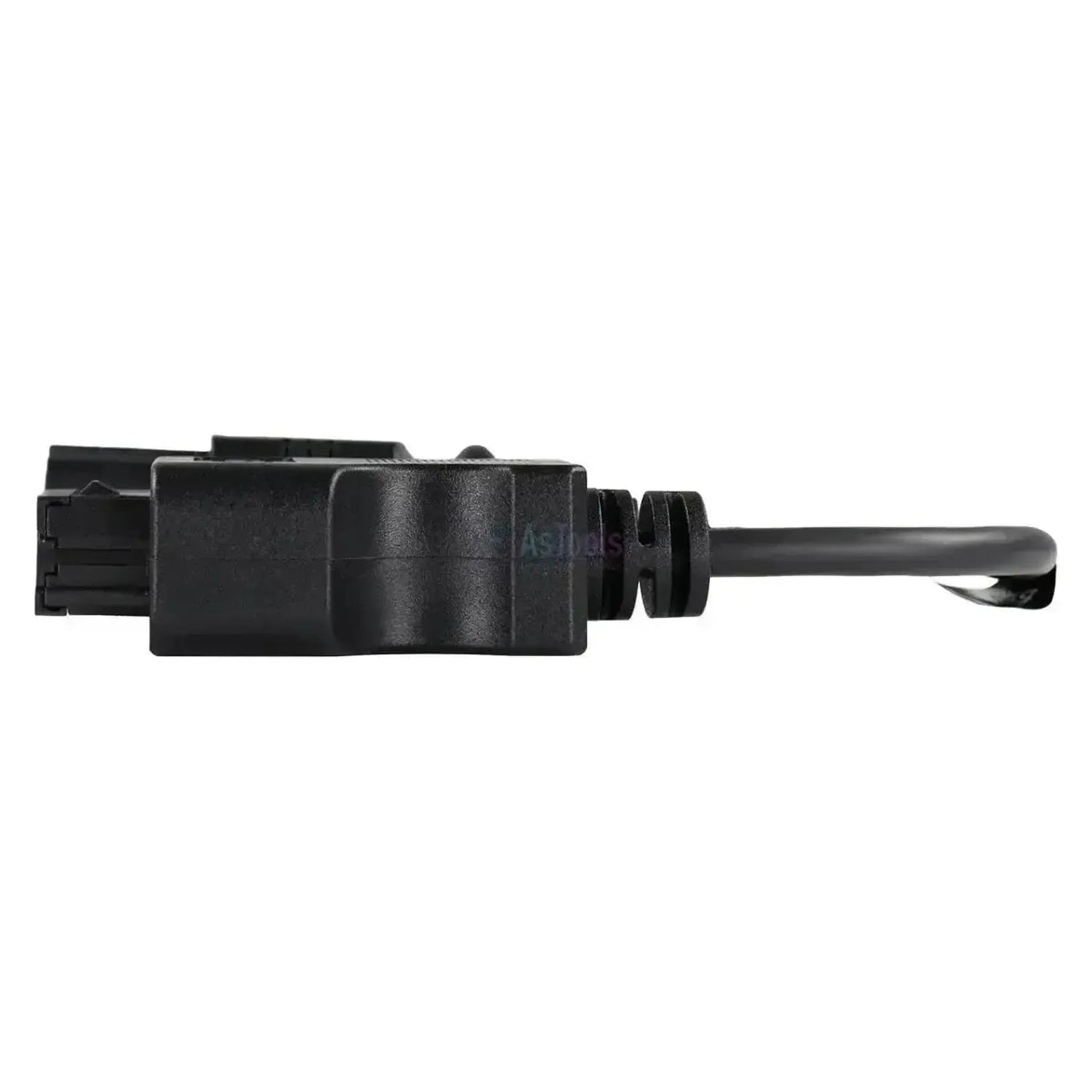

Den Jaltest JDC523A förbinder den egna 4-poliga diagnosanslutningen på en Kubota-motor med 16-poliga OBD2-ingången på din Jaltest-diagnoskabel. På maskinsidan finns en rektangulär svart kontakt med en gul kontakthållare och fyra platta stift, med en rak kabelingång. Kontakten hör till motorblocket självt, så du hittar den på eller bredvid motorn och inte på en fast plats i maskinen. Den totala längden är 28 till 30 cm.

Med den här anslutningen når Jaltest-programvaran de två Kubota-motorstyrningarna som ingår i täckningen: E-CDIS med commonrail-insprutning och ECU 05. För båda ingår samma funktionsomfång i täckningen, från felkoder och mätvärden till underhåll och ytterligare åtgärder. Kabeln fungerar med Jaltest Link V8.1 och V9 och ingår i Jaltest AGV, OHW, MHE och Multi-purpose Vehicle.

FÖRDELAR

✔Når båda Kubota-motorstyrningarna som ingår i täckningen: E-CDIS med commonrail-insprutning och ECU 05.
✔För båda ingår felkoder, mätvärden, underhåll och ytterligare åtgärder i täckningen.
✔Kabeln ingår i fyra Jaltest-moduler: AGV, OHW, MHE och Multi-purpose Vehicle.
✔Täcker både dieselserierna D och V och WG-gasmotorerna.

ATT TÄNKA PÅ

✕Endast för 4-poliga Kubota-kontakten med den gula kontakthållaren; motorblock från andra tillverkare har en egen anslutning.
✕Anslutningen sitter på eller bredvid motorblocket och inte på en fast plats i maskinen, så du behöver leta efter den.
✕Med den når du endast motorstyrningen; maskinens övriga system har sina egna anslutningar.
✕Med 28 till 30 cm är kabeln kort, så gränssnittet hänger nära blocket under mätningen.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som läser ut Kubota-block i kompakta maskiner och stationära installationer. Vilken av de två styrningarna som finns i den bestäms av motorns utförande och inte av maskinen runt omkring.

Styrenheter som du kan komma åt

  • E-CDIS: Commonrail-motorstyrning.
  • ECU 05: Dieselstyrning, samma funktioner.

Vad du kan göra

  • Felkoder: Läsa och radera, med beskrivning.
  • Mätvärden: Visa live, med larmgränser.
  • Underhåll: Hämta och spara serviceintervall.
  • Ytterligare åtgärder: Återställnings- och inställningsfunktioner.

Så här använder du den

  1. Kontrollera kontakten: Leta upp den 4-poliga kontakten på eller bredvid blocket.
  2. Anslut: Sätt i JDC523A i anslutningen.
  3. Koppla länken: Anslut OBD2-sidan till Jaltest Link.
  4. Tändning på: Slå på tändningen utan att starta motorn.
  5. Läs ut: Välj Kubota och motorserien.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte maskinen. Kubota levererar sina block som fristående drivenheter, så motorserien är det som räknas och inte märket på motorkåpan. Denna kabel passar på varje Kubota-block med 4-poliga anslutningen med den gula kontakthållaren. Serierna nedan finns i Kubota-täckningen.

Kubota:

  • D-serien: D 1803.
  • V-serien: V 1505, V 2403, V 2607, V 3307, V 3800, V 4309, V 5009 och V 6108.
  • WG-gasmotorer: WG 1605, WG 1903, WG 2503 och WG 3800.

Användning:

  • Inbyggd i: Kompakta schakt- och byggmaskiner, lantbruksmaskiner, lyftutrustning och vinschar, sop- och arbetsfordon samt stationära installationer.
💡
Bra att veta: Den 4-poliga diagnosanslutningen hör till Kubota-blocket och sitter på eller bredvid motorn, inte på en fast plats i maskinen. Du känner igen den på den gula kontakthållaren i ett svart hölje. Kontrollera själva maskinen vilken anslutning som finns på din motor innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC523A) | Kubota 4-stifts OBD – 16-stifts OBD2 Adapterkabel | Förbrännningsmotor

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • AGV lantbruk
  • OHW entreprenad- och
  • MHE intern transport
  • Multi-purpose Vehicle

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
4-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid
Om det går att se när nästa service ska utföras. Användbart för att planera servicen väl.Visa servicedata
Om ytterligare procedurer som Jaltest erbjuder per styrenhet kan utföras, till exempel tester eller inlärningsprocedurer.Ytterligare procedurer

Användning

Vilken Jaltest-kabelsats som denna kabel även ingår i. Om Ni redan har den satsen har Ni kanske redan denna kabel.Ingår i kabelsats
AGV-kabelsats
Referensnummer
JDC523A
Styrenheter
E-CDIS och ECU 05 (motorstyrning)
Krävs för användning
Jaltest Link V8.1 eller V9

Övriga specifikationer

Användningsområde
Kubota-motorer med 4-stifts diagnosanslutning
Segment
Förbrännningsmotor
Del av kabelset
AGV-kabelset (70002003)
