Jaltest | SKU: JDC613A

Jaltest (JDC613A) | Suzuki 8-polig OBD – 16-polig OBD2 adapterkabel | Motorbåt

Name: Jaltest (JDC613A) | Suzuki 8-polig OBD – 16-polig OBD2 adapterkabel | Motorbåt
Brand: Jaltest
SKU: JDC613A
Price: 79.95 EUR
Availability: InStock

€79,95 inkl.

€66,07 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

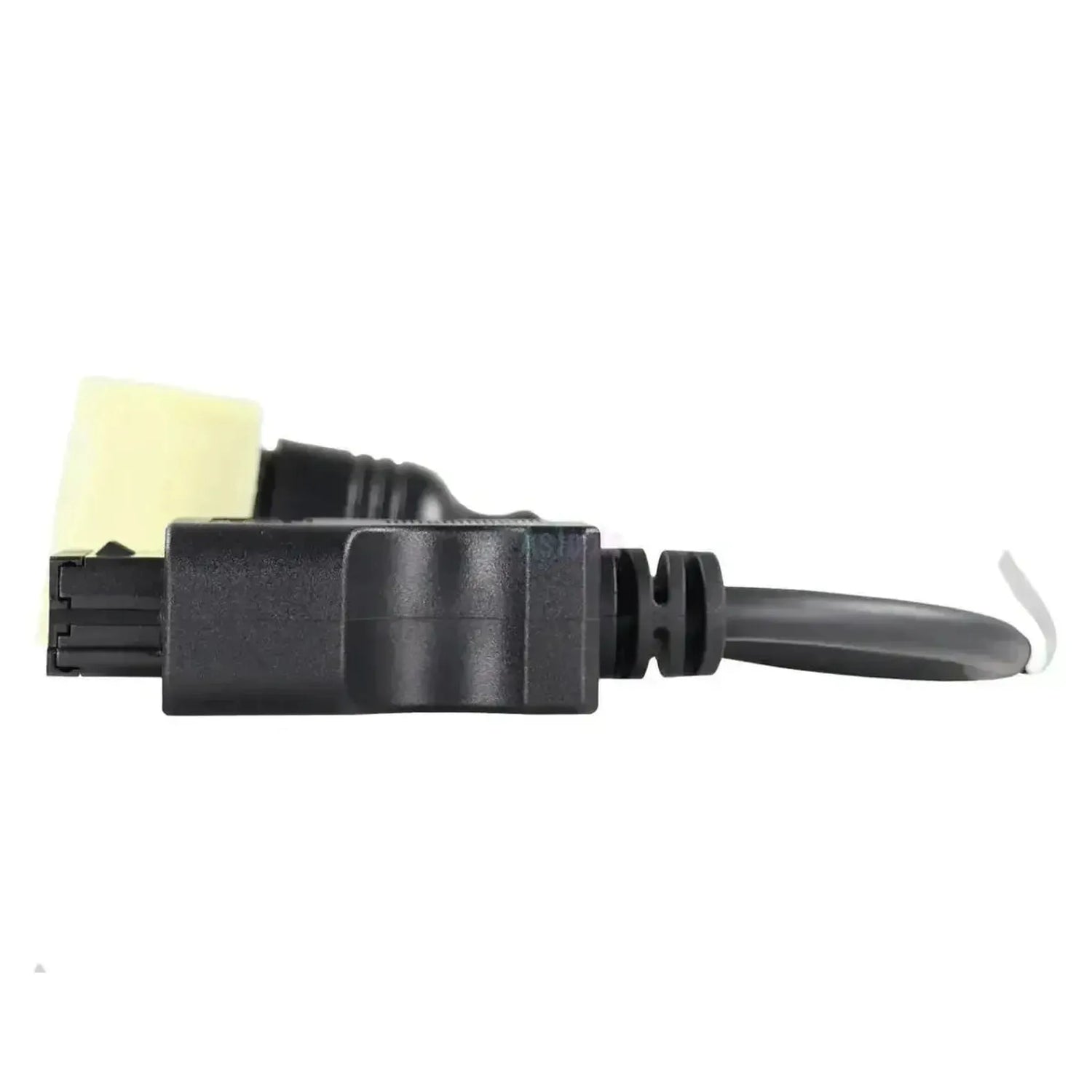

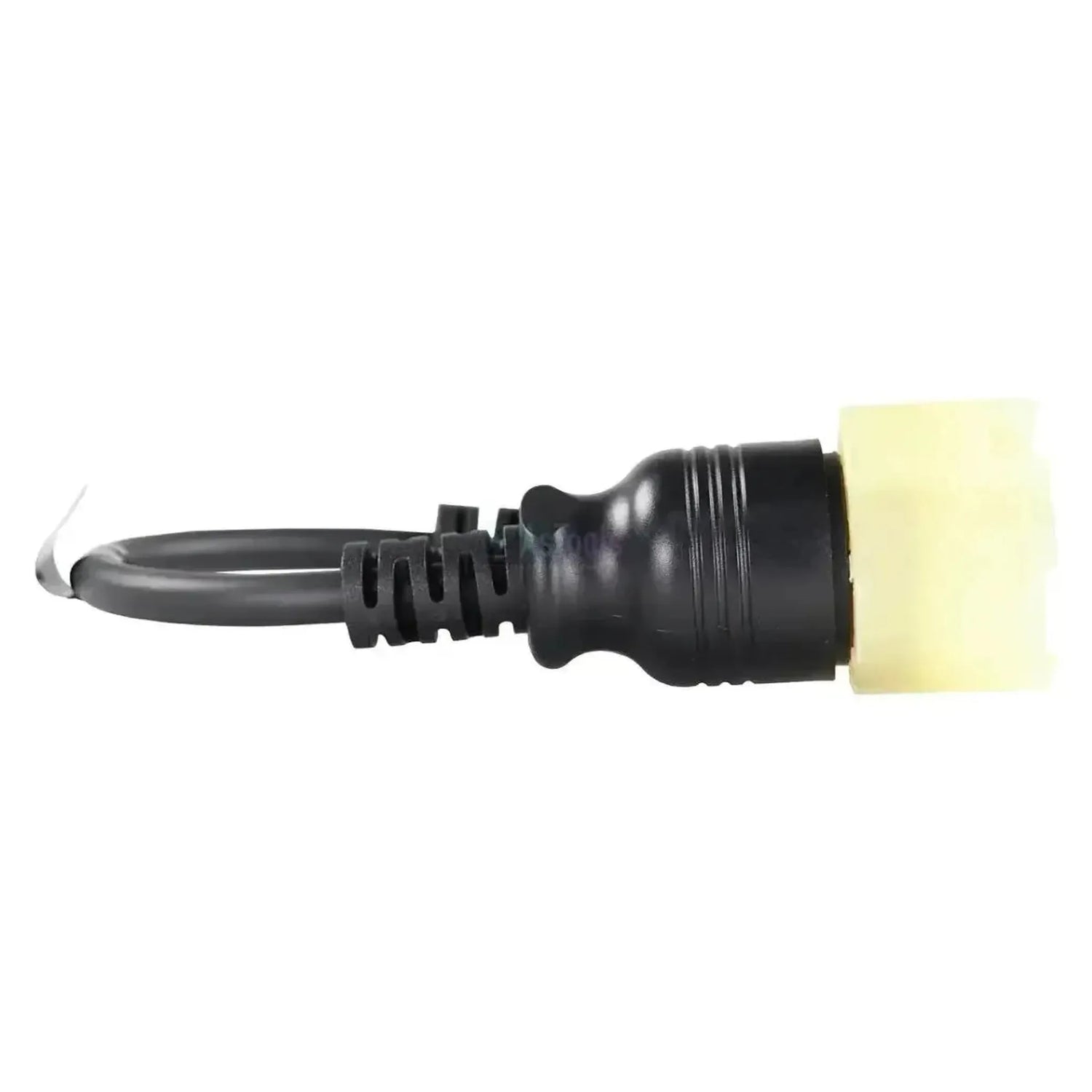

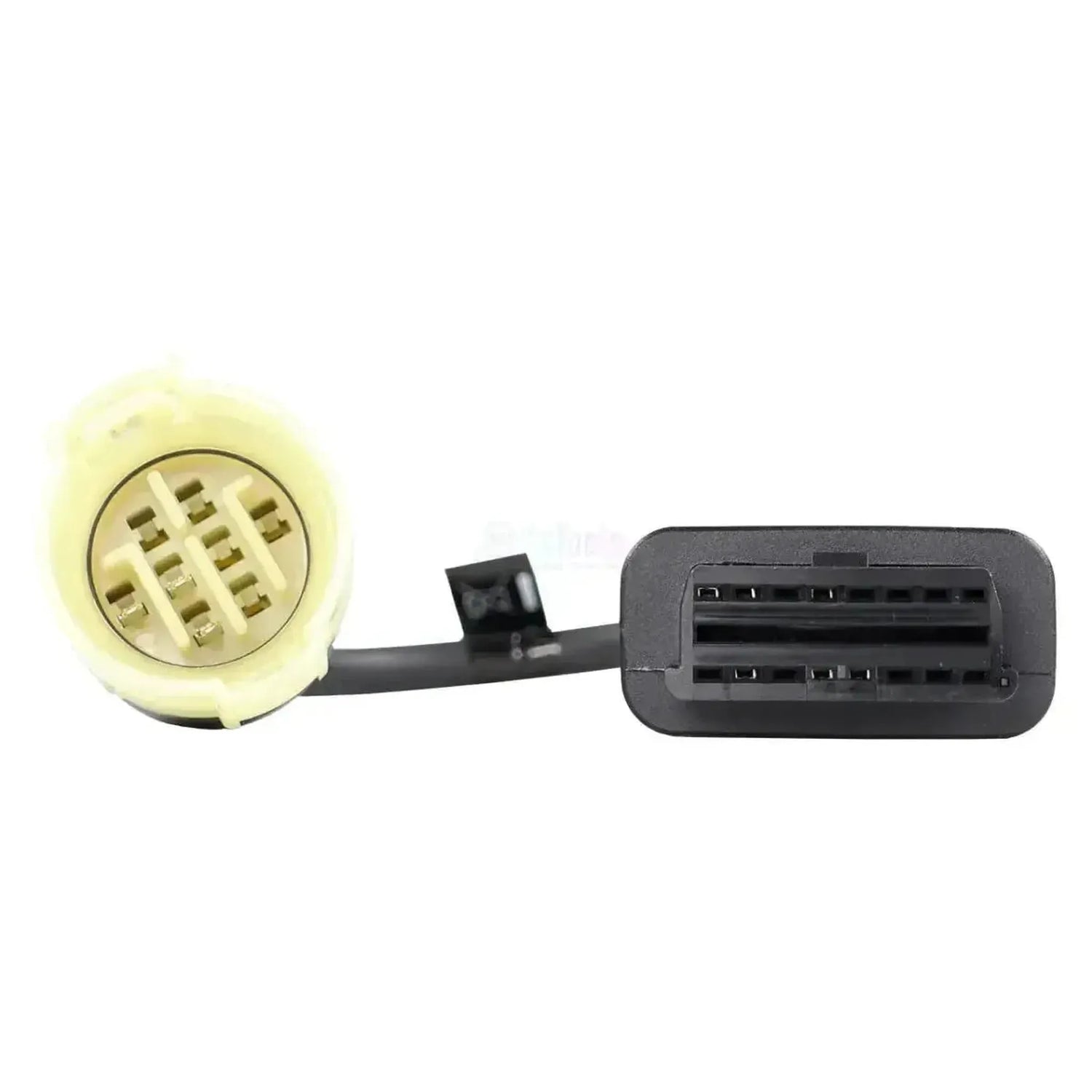

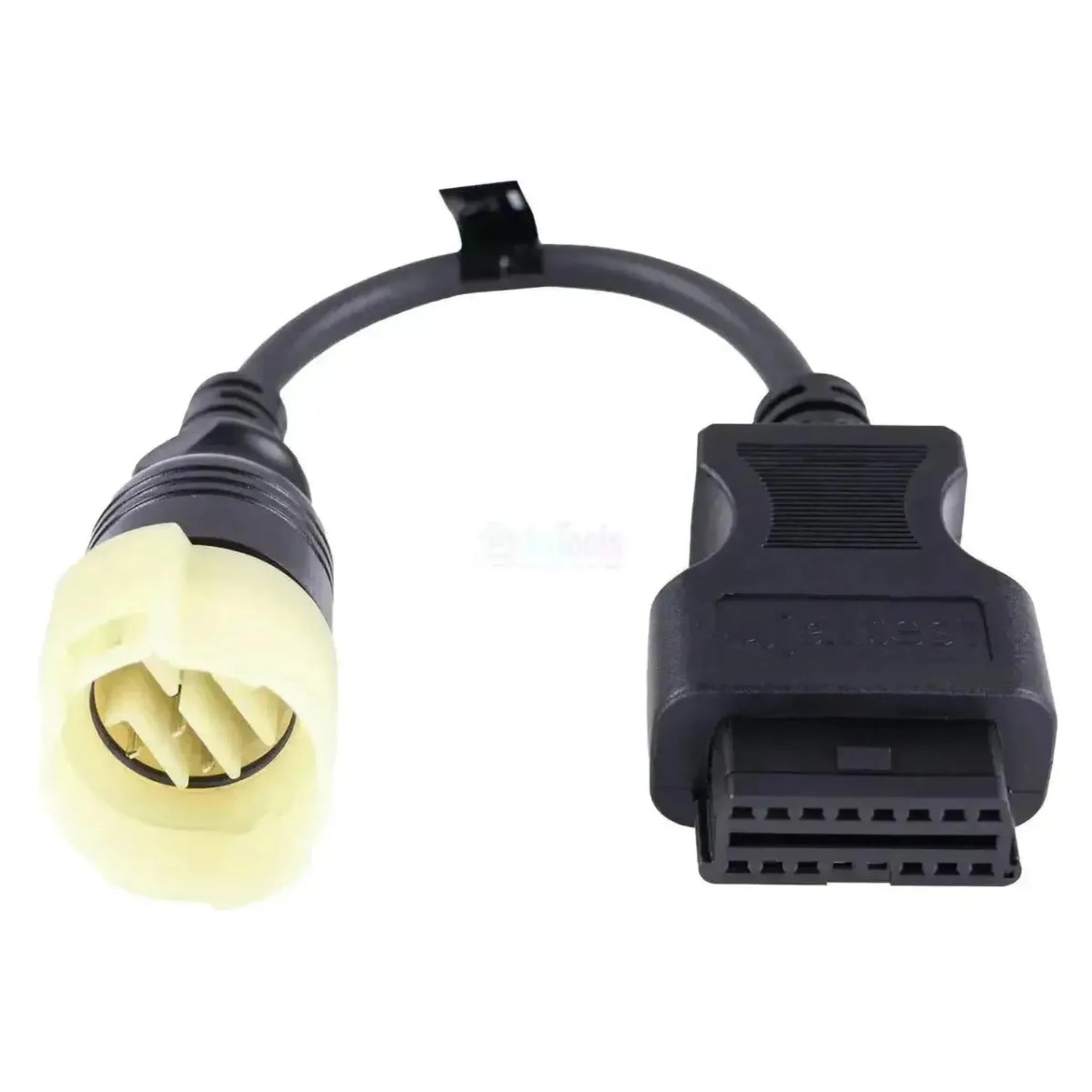

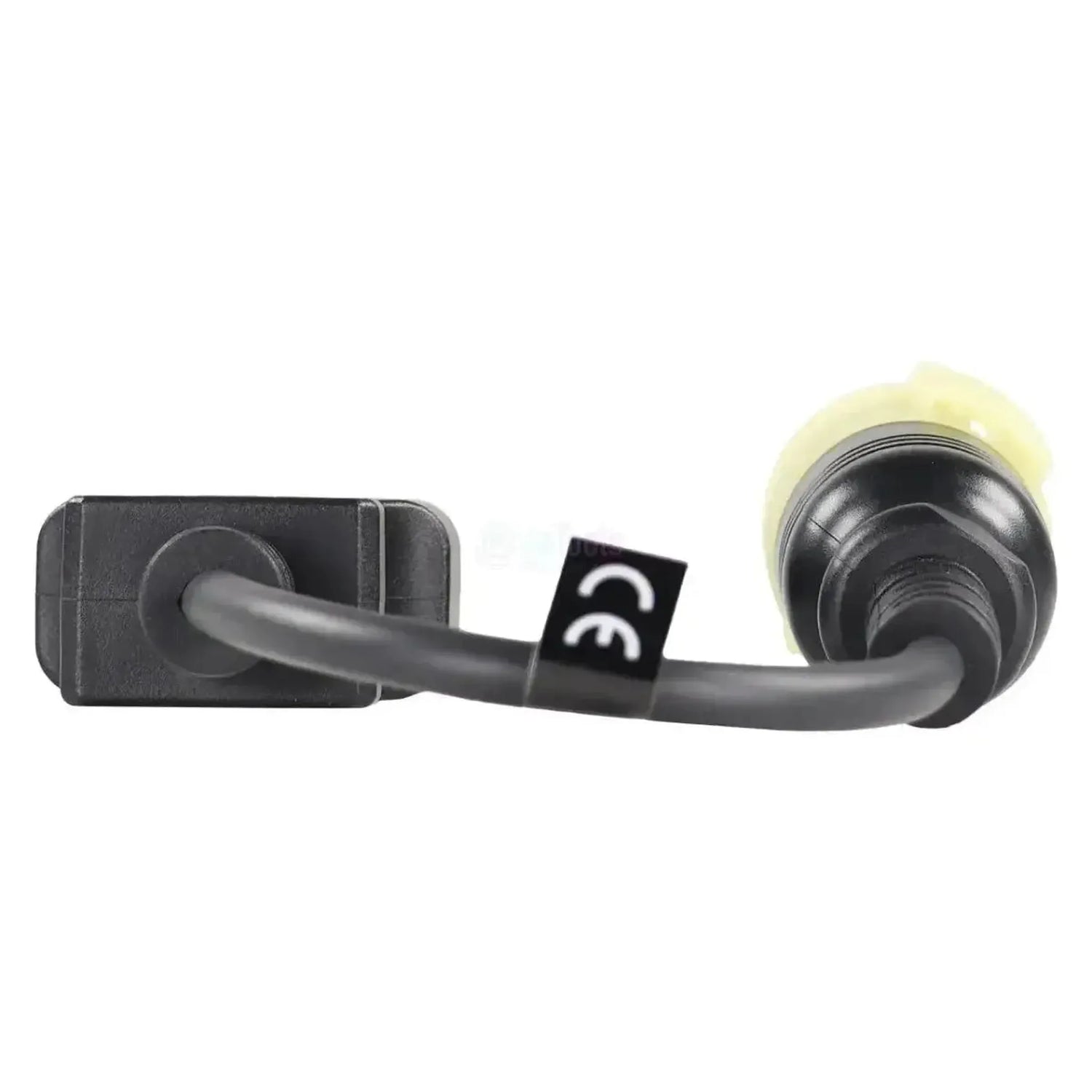

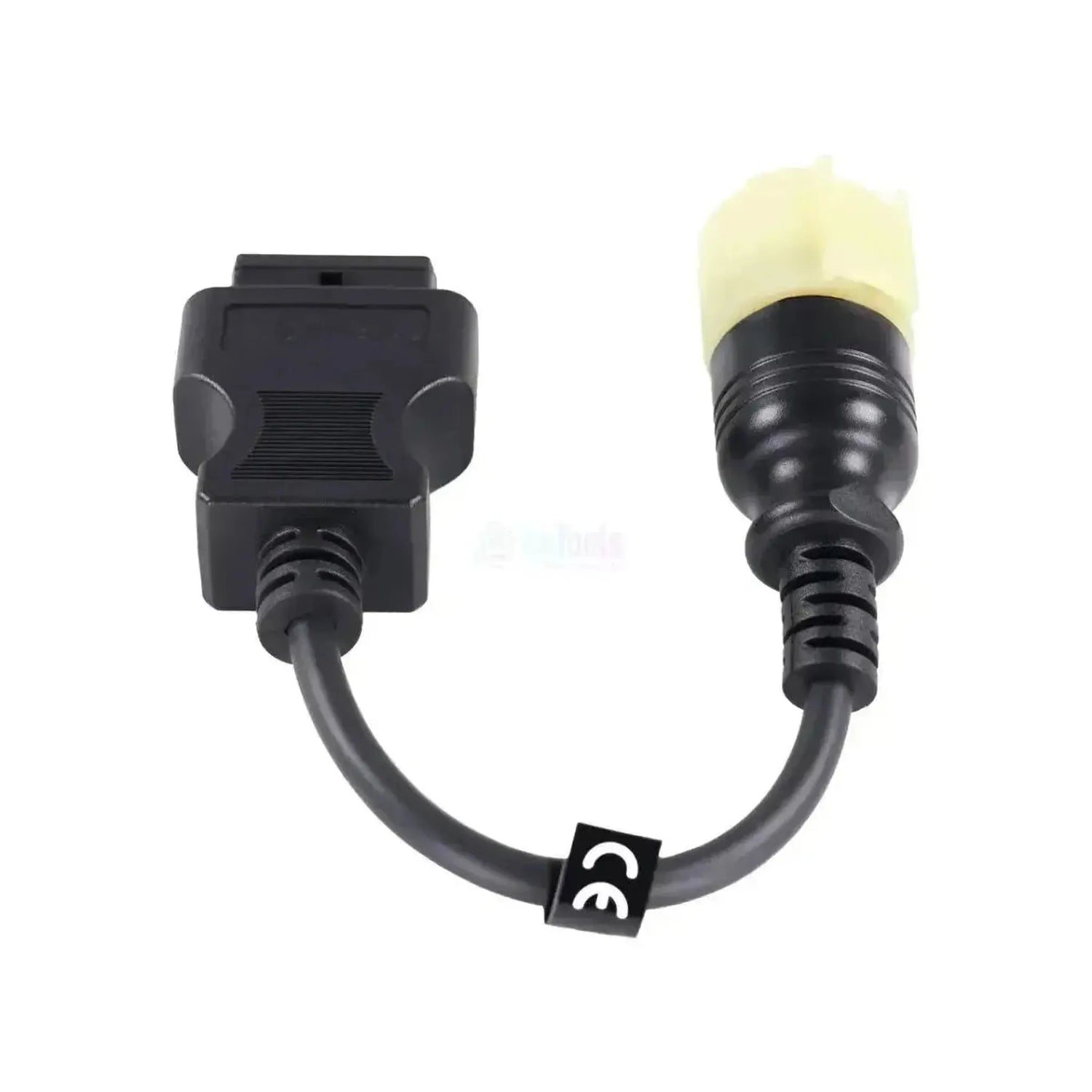

De Jaltest JDC613A is de diagnosekabel voor Suzuki-buitenboordmotoren met de 8-pins aansluiting; hij loopt naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een ronde, ivoorwitte stekker met een kraag met vergrendelnokken en acht platte pennen in een cirkel. Suzuki gebruikt op de DF-serie ook een 4-pins uitvoering, waarvoor de JDC616A bedoeld is. Het snoer meet 28 tot 30 cm.

Met deze verbinding leest de Jaltest-software de twee regeleenheden van de DF-serie uit: De motorregeling ECM en de bedieningsmodule BCM van de gas- en schakelhendels. Op de ECM krijgt u componentaansturing, parameters, reset en de handmatige procedure; op de BCM blijft het bij foutcodes, meetwaarden, gegevens van de regeleenheid en kalibratie. Live data zijn er op beide. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de ECM staat de volledige functielijst: Foutcodes, meetwaarden, componentaansturing, parameters, kalibratie en reset.

✔Bereikt naast de motorregeling ook de BCM, de bedieningsmodule van de gas- en schakelhendels.

✔Bij de motorregeling krijgt u ook de handmatige procedure.

✔Met live data volgt u de sensorwaarden terwijl de motor draait, op beide regeleenheden.

AANDACHTSPUNTEN

✕Op de BCM kunt u geen componenten aansturen en geen parameters of reset uitvoeren: Daar staan alleen foutcodes, meetwaarden, gegevens van de regeleenheid en kalibratie.

✕Alleen voor de 8-pins uitvoering: Voor de 4-pins Suzuki-aansluiting is de JDC616A bedoeld.

✕Met 28 tot 30 cm is de kabel kort: De Jaltest Link hangt daardoor vlak bij de motorkap.

✕Voor gebruik zijn een Jaltest Link en een actieve licentie voor Jaltest Marine nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling en de bedieningsmodule van de Suzuki-buitenboordmotor. De ECM heeft de volledige functielijst, de BCM een beperktere. Onderstaande eenheden komen uit de Suzuki-dekking van Jaltest Marine.

Regeleenheden die u kunt benaderen

ECM: Motorregeling, alle functies.
BCM: Gas- en schakelhendels, beperkter.

Wat u kunt doen

Foutcodes: Motor en bedieningsmodule.
Meetwaarden: Live volgen op beide eenheden.
Componenten: Alleen op de motorregeling.
Parameters en reset: Alleen op de motorregeling.
Kalibratie: Op de ECM en de BCM.
Handmatige procedure: Op de motorregeling.

Zo gebruikt u hem

Stekker zoeken: Ronde ivoorwitte 8-pins stekker.
Aansluiten: Steek de JDC613A op de stekker.
Link koppelen: OBD2-kant op de Jaltest-kabel.
Contact aan: Zet het contact aan.
Uitlezen: Kies Suzuki en het DF-model.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Suzuki-buitenboordmotor met de 8-pins diagnoseaansluiting. Jaltest Marine voert onderstaande DF-modellen in de dekking; welke uitvoering op uw motor zit, ziet u aan de ronde ivoorwitte stekker en aan het aantal pennen erin.

Suzuki:

Kleine DF-modellen: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 en DF90.
Middenklasse: DF100, DF115, DF140, DF150 en DF175.
Zware DF-modellen: DF200, DF225, DF250, DF300, DF325 en DF350.

💡

Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Suzuki gebruikt op de DF-serie zowel een 4-pins als een 8-pins diagnosestekker; het aantal pennen bepaalt welke kabel u nodig heeft. Tel de pennen op uw buitenboordmotor voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC613A) | Suzuki 8-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: Marine fartyg

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 8-polig rund elfenbensvit kontakt
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd: 28 till 30 cm

Diagnosfunktioner

Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om komponenter kan aktiveras direkt från enheten. Då framgår det om felet ligger i komponenten eller i kablaget.Styra komponenter: Ja
Om styrenhetens inställningar kan ändras. Krävs efter byte eller för att ändra ett systems beteende.Ställa in parametrar: Ja
Om komponenter eller sensorer kan justeras om. Behövs ofta efter att en komponent har bytts.Utföra kalibreringar: Ja
Om servicräknaren kan nollställas efter en service. Då får föraren en ny påminnelse i rätt tid.Nollställa service: Ja

Användning

Vilken Jaltest-kabelsats som denna kabel även ingår i. Om Ni redan har den satsen har Ni kanske redan denna kabel.Ingår i kabelsats: Marine-kabelsats fartyg
Referensnummer: JDC613A
Styrenheter: ECM (motorstyrning) och BCM (manöverenhet)
Krävs för användning: Jaltest Link och en aktiv licens för Jaltest Marine

Övriga specifikationer

Toepassing: Suzuki buitenboordmotoren (DF-serie) met 8-pins diagnoseaansluiting
Segment: Motorboot
Onderdeel van kabelset: Marine-kabelset vessel (70002008)
