Jaltest | SKU: JDC562A

Jaltest (JDC562A) | Toyota 4-polig OBD – 16-polig OBD2-adapterkabel | Lyftutrustning

Name: Jaltest (JDC562A) | Toyota 4-polig OBD – 16-polig OBD2-adapterkabel | Lyftutrustning
Brand: Jaltest
SKU: JDC562A
Price: 103.95 EUR
Availability: InStock

€103,95 inkl.

€85,91 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

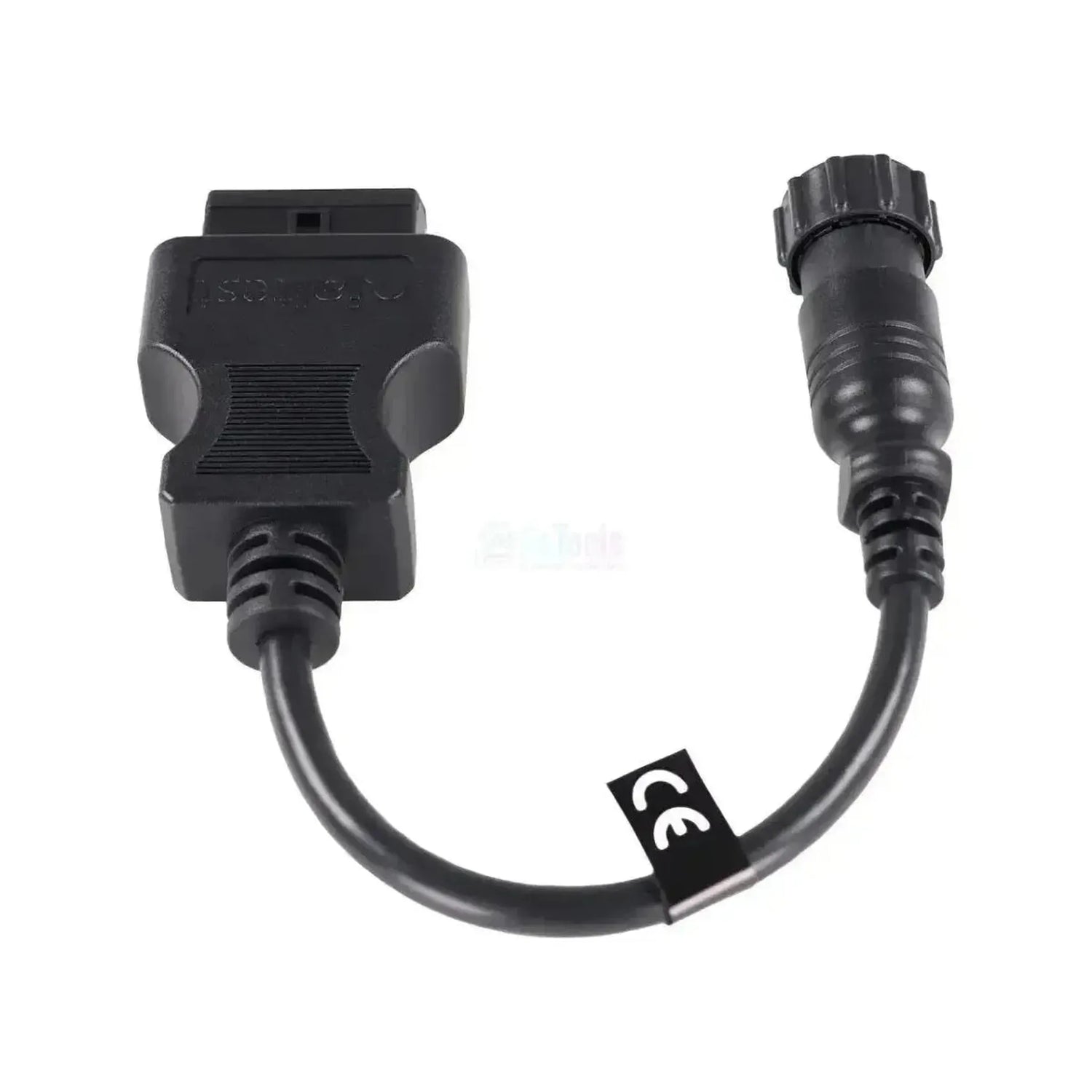

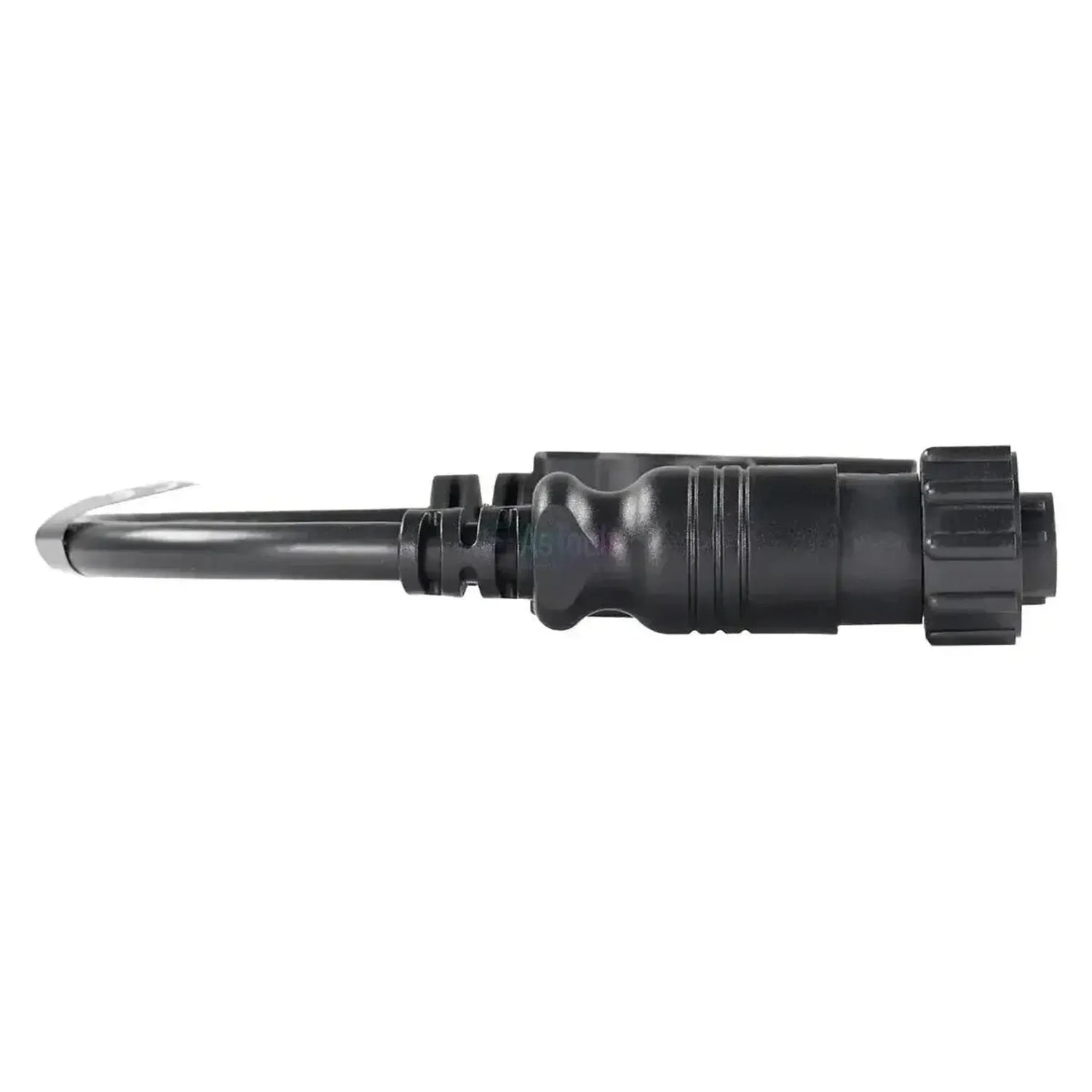

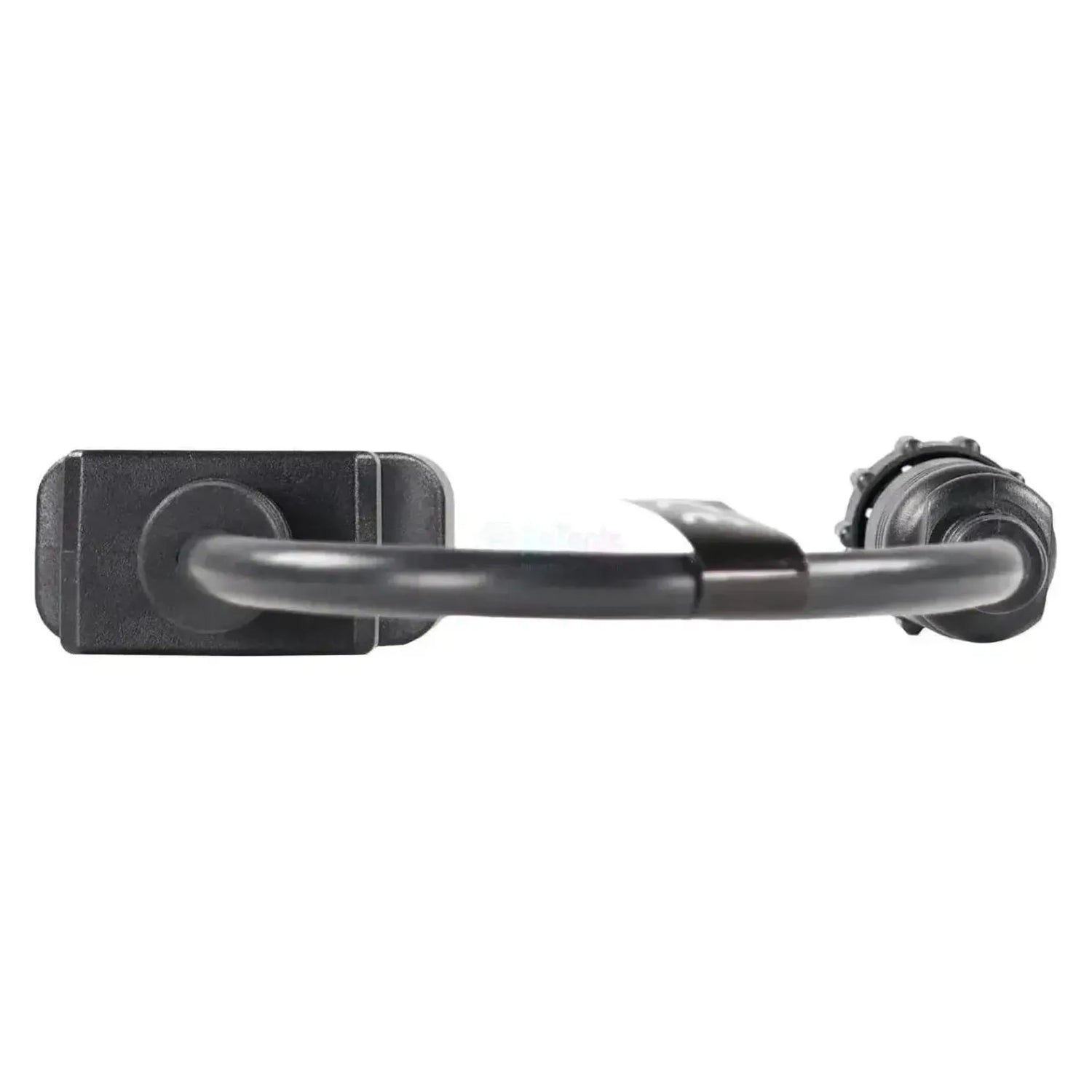

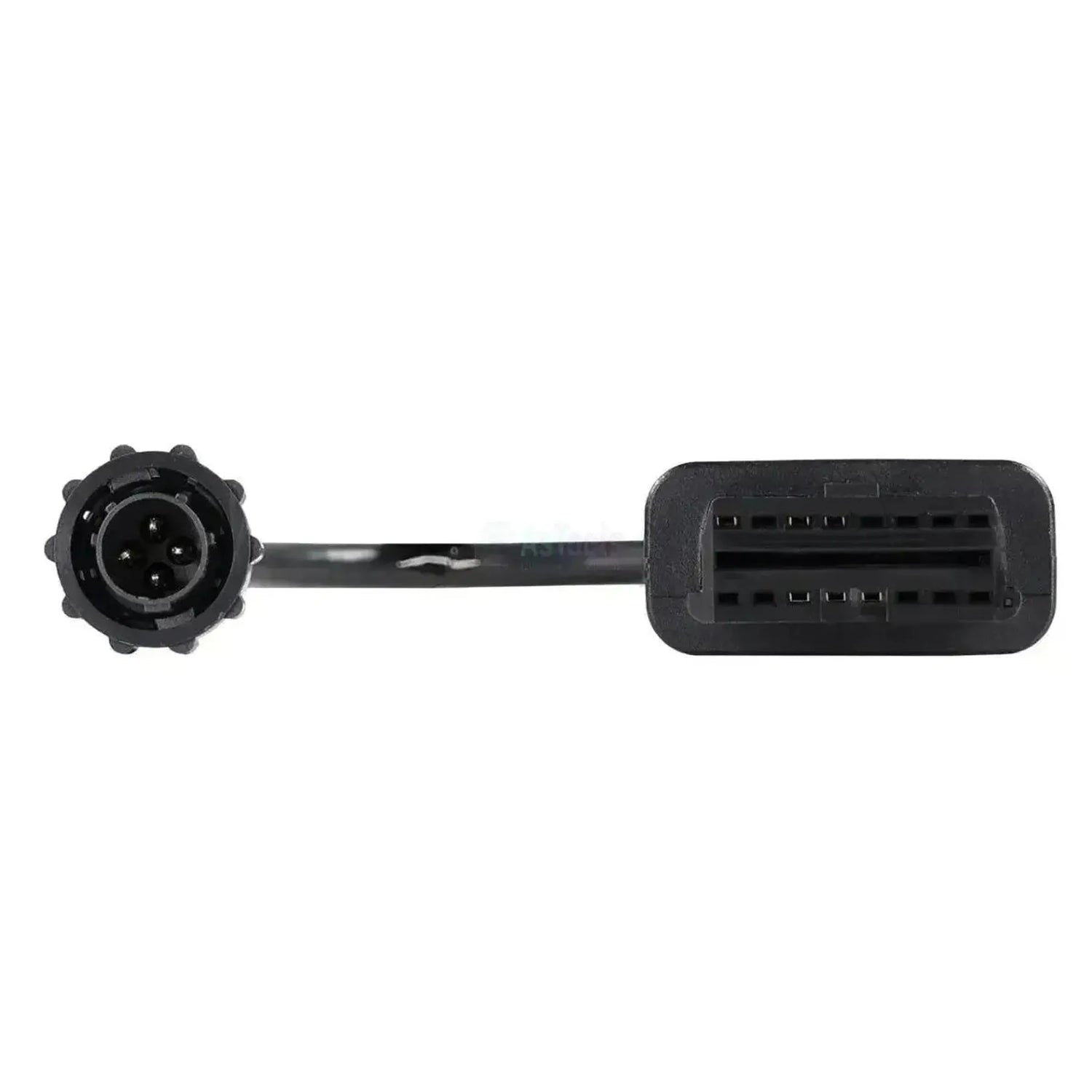

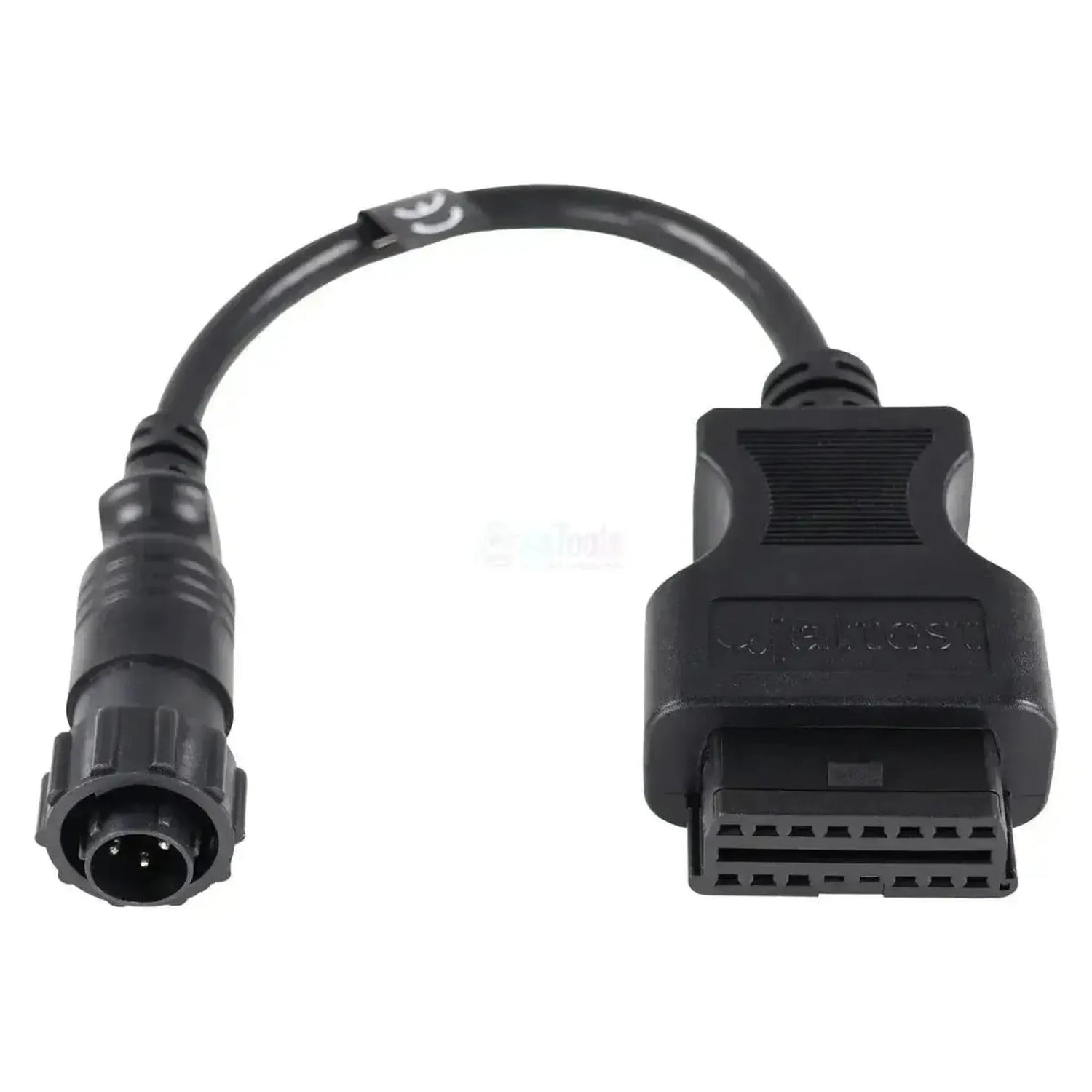

De Jaltest JDC562A koppelt de ronde 4-pins diagnoseaansluiting van heftrucks van Toyota Material Handling aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte ronde stekker met een gekartelde koppelring en vier penposities; aan de interfacezijde de vlakke OBD2-behuizing. Met 30 cm is dit een kort tussenstuk dat vlak bij de aansluiting in de cabine blijft hangen.

Met de kabel aangesloten bereikt de Jaltest-software de BC-machinecomputer, de centrale eenheid op zowel de diesel- als de elektrische uitvoeringen. Daarnaast staan de motorregeling EMS Toyota Denso 1ZS van de dieseltrucks en de Zapi TPM-aandrijfmodule met de Zapi PUMP-hydrauliekregeling van de elektrische trucks in de dekking. Wat u aantreft, hangt af van de aandrijving. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Bereikt de BC-machinecomputer, die op zowel de diesel- als de elektrische Toyota-trucks de centrale regeleenheid is.

✔Op de 8FD-dieselserie ook de motorregeling EMS Toyota Denso 1ZS.

✔Op de elektrische series de Zapi TPM-aandrijfmodule en de Zapi PUMP-hydrauliekregeling.

✔Houdt het onderhoud van de truck bij: Intervallen en uitgevoerde werkzaamheden, met een servicerapport.

AANDACHTSPUNTEN

✕Welke regeleenheden aanwezig zijn, hangt sterk af van de aandrijving: Een elektrische 7FBE draagt heel andere modules dan een 8FD-dieseltruck.

✕De Zapi-modules van de elektrische trucks staan per communicatie-uitvoering (RS232 of CAN) in de dekking; niet elke variant hoort bij elk model.

✕Alleen voor de ronde 4-pins Toyota-aansluiting; voor de 17-pins uitvoering van Toyota bestaat de JDC573A9.

✕De kabel is 30 cm lang; zit de aansluiting diep in de cabine, dan werkt u vlak bij de stekker.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Toyota-heftruck. Welke systemen aanwezig zijn, verschilt per serie en per aandrijving: Diesel, LPG en benzine of elektrisch.

Regeleenheden die u kunt benaderen

BC: Machinecomputer, diesel en elektrisch.
EMS Toyota Denso 1ZS: Motorregeling 8FD-serie.
Zapi TPM (RS232): Vermogensmodule aandrijving.
Zapi PUMP (RS232): Hydrauliekpomp, elektrisch.

Wat u kunt doen

Foutcodes: Lezen en wissen per regeleenheid.
Meetwaarden: In cijfers en grafiek bekijken.
Onderhoud: Intervallen en servicerapport.
Aanvullende acties: Waar Jaltest ze aanbiedt.

Zo gebruikt u hem

Stekker zoeken: Zoek de ronde 4-pins aansluiting in de cabine.
Aansluiten: Steek de JDC562A in en draai de ring vast.
Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
Contact aan: Zet het contact van de truck aan.
Uitlezen: Kies Toyota en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Toyota-heftruck met de ronde 4-pins diagnoseaansluiting. Hieronder staan de series in de Jaltest MHE-dekking. De gekartelde koppelring en de vier penposities herkent u aan de stekker zelf, ook als het typeplaatje onleesbaar is geworden.

Toyota Material Handling:

8FG-serie: LPG- en benzineheftruck.
8FD-serie: Dieselheftruck.
8FB-serie: Elektrische heftruck.
7FB-serie: Elektrische heftruck.

💡

Goed om te weten: De ronde 4-pins aansluiting zit in de cabine, bij de bestuurdersplaats. Toyota voert daarnaast een 17-pins uitvoering met een eigen kabel. Controleer daarom aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC562A) | Toyota 4-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: MHE intern transport
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Lyft- och hissanordning

Anslutningar

Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 4-poligt OBD

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder: Ja
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om det går att se när nästa service ska utföras. Användbart för att planera servicen väl.Visa servicedata: Ja
