Jaltest  |  SKU: JDC611A

Jaltest (JDC611A) | Volvo Penta (EGCI) 6-stiftsk OBD – 16-stiftsk OBD2 adapterkabel | Motorbåt

€79,95 inkl.
€66,07 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

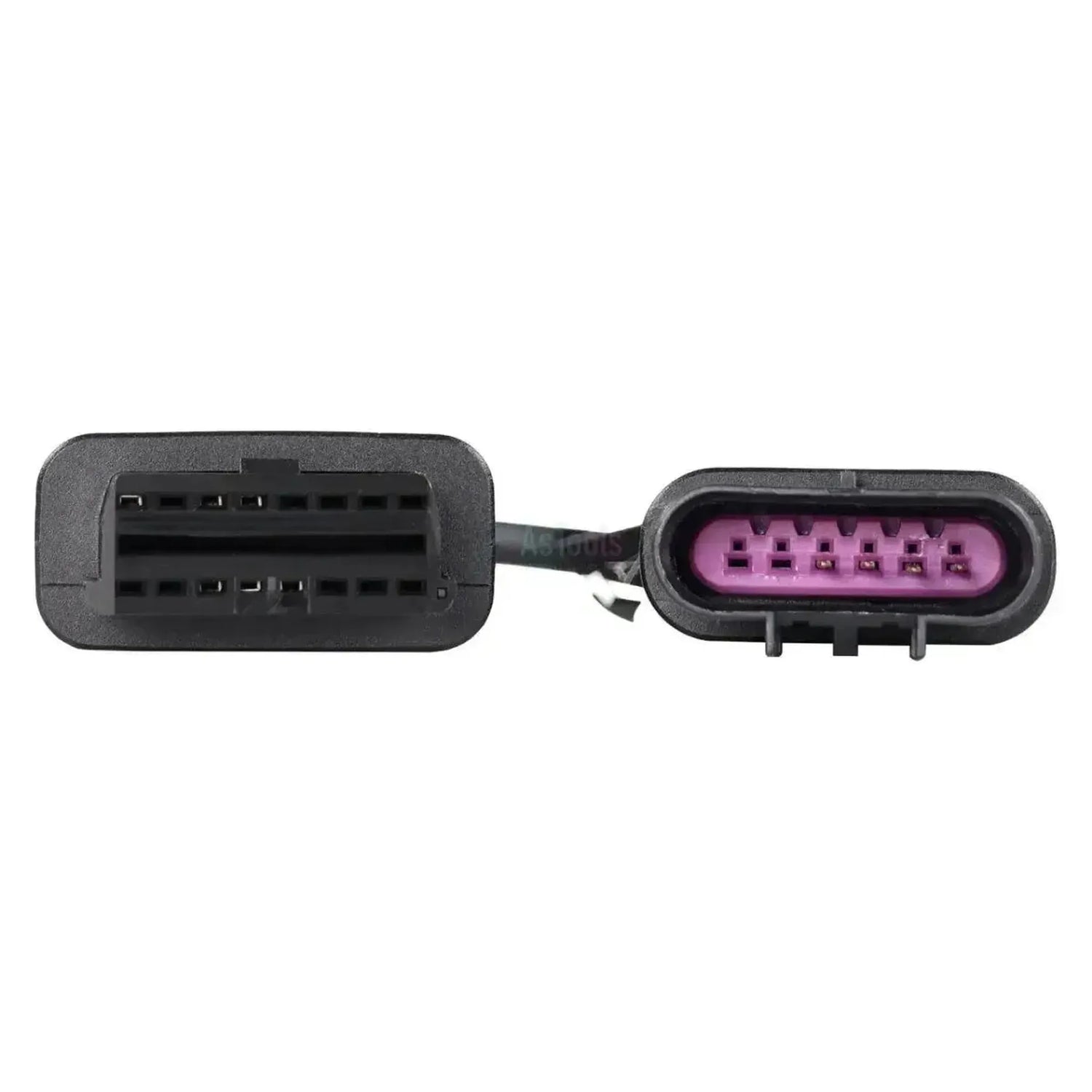

De Jaltest JDC611A verbindt de 6-pins EGCI-diagnoseaansluiting van Volvo Penta-benzinemotoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel; dezelfde kabel bedient de OBD-M-uitvoering. Aan de motorzijde zit een zwarte ovale stekker met een vergrendelbeugel en een paarse contacthouder met zes vergulde pennen in één rij. De kabel meet 28 tot 30 cm.

De kabel opent de diagnoselijn naar de motorregeling en het EVC-netwerk aan boord: De ECM EGC, de oudere MEFI 1-2 en MEFI 3-4, de EVC-modules EVC-C en EVC-MC, het instrumentenpaneel HIU, de multiplex HCU, de aandrijflijn PCU en de besturing SCU. Op de EVC-C en EVC-MC krijgt u alleen ECU-gegevens, parameters en bij de EVC-MC kalibratie. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Bereikt negen regeleenheden: Van de motorregeling tot de EVC-modules voor instrumenten, multiplex, aandrijflijn en besturing.
✔Op de ECM EGC staat de volledige functielijst, inclusief componentaansturing, parameters en kalibratie.
✔Dekt ook de MEFI 1-2 en MEFI 3-4 die Volvo Penta op de oudere benzinemotoren gebruikte.
✔Bedient naast de EGCI-aansluiting ook de OBD-M-uitvoering, zodat één kabel beide aansluitingen afdekt.

AANDACHTSPUNTEN

✕De EVC-C en EVC-MC leveren geen foutcodes en geen meetwaarden; daar staan alleen ECU-gegevens, parameters en (bij de EVC-MC) kalibratie.
✕Bij de MEFI-regeleenheden ontbreken de parameters en de kalibratie die de ECM EGC wel heeft.
✕De zwarte ovale stekker is niet uitwisselbaar met de grijze stekker van de JDC527A, ook al zijn beide zespolig.
✕Deze stekker heeft pennen en geen contactbussen; hij past dus alleen op een aansluiting met contactbussen aan de motorzijde.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling en de EVC-modules van de Volvo Penta-benzinemotor. Welke functies u krijgt, verschilt per regeleenheid; het grootste verschil zit tussen de ECM EGC met de volledige lijst en de EVC-parametermodules zonder foutcodes.

Regeleenheden die u kunt benaderen

  • ECM EGC: Motorregeling, alle functies.
  • MEFI 1-2 en 3-4: Oudere motorregeling.
  • EVC-C en EVC-MC: Parameters, geen foutcodes.
  • HIU (EVC): Instrumentenpaneel.
  • HCU (EVC): Multiplex.
  • PCU (EVC): Aandrijflijn.
  • SCU (EVC): Besturing.

Wat u kunt doen

  • Foutcodes: Motor en EVC-modules.
  • Meetwaarden: Live volgen bij draaiende motor.
  • Componenten: Actuatoren van de motorregeling.
  • Parameters: ECM EGC, EVC-C en EVC-MC.
  • Kalibratie: ECM EGC en EVC-MC.

Zo gebruikt u hem

  1. Stekker zoeken: Zwarte ovale 6-pins stekker.
  2. Aansluiten: Steek de JDC611A op de stekker.
  3. Link koppelen: OBD2-kant op de Jaltest-kabel.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Volvo Penta en de motor.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Volvo Penta-benzinemotor met de 6-pins EGCI-aansluiting in de zwarte ovale stekker. Onderstaande series voert Jaltest Marine in de dekking; welke stekker er in de motorruimte zit, controleert u ter plekke.

Volvo Penta (benzine):

  • Kleine blokken: 3.0 GXI, 4.3 GI, 4.3 GXI en 4.3 OSI.
  • 5.0- en 5.7-serie: 5.0 GI, 5.0 GXI, 5.0 OSI, 5.7 GI, 5.7 GSI, 5.7 GXI, 5.7 OSI en 5.7 OSXI.
  • Grote blokken: 7.4 GI, 7.4 GSI, 8.1 GI, 8.1 GSI, 8.1 GXI, 8.1 IPS, 8.1 OSI en 8.2 GSI.
  • DPX-serie: DPX375, DPX385, DPX415 en DPX420.
  • V6-serie: V6-200, V6-225, V6-240, V6-250 en V6-280.
  • V8-serie: V8-225, V8-270, V8-300, V8-300 5.3, V8-320, V8-350, V8-380, V8-400 en V8-430.

De vier Volvo Penta-kabels naast elkaar

Volvo Penta gebruikt per motorgeneratie en per toepassing een andere diagnosestekker, met voor elke uitvoering een eigen kabel. Alleen de JDC618A9 vraagt een Jaltest Link V9; de andere drie werken ook op V8.1.

  • JDC527A: Grijze rechthoekige stekker, blauwgroene contacthouder met zes contactbussen en een oranje afdichtring. Voor de Volvo Penta 6-pins diagnoseaansluiting: EDC1 en EDC CP.
  • JDC528A: Dezelfde grijze stekker maar breder, met acht contactbussen in twee rijen van vier. Voor de 8-pins aansluiting op stationaire motoren: EMS V3, EMS V4, EDC, ACM V3 en ACM V4.
  • JDC611A (deze kabel): Zwarte ovale stekker, paarse contacthouder met zes pennen in één rij. Voor EGCI 6-pins en OBD-M: ECM EGC, MEFI en de EVC-modules.
  • JDC618A9: Witte rechthoekige stekker met twee ronde contactbussen, rode en zwarte ader. Voor Volvo Penta KAD/KAMD/TAMD met 2-pins aansluiting.
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Zowel deze kabel als de JDC527A is zespolig, maar deze heeft een zwarte ovale stekker met pennen en de JDC527A een grijze rechthoekige stekker met contactbussen. Vergelijk de stekker op uw motor met de vier uitvoeringen hierboven voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC611A) | Volvo Penta (EGCI) 6-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • Marine fartyg

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
6-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
28 till 30 cm

Diagnosfunktioner

Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid
Om komponenter kan aktiveras direkt från enheten. Då framgår det om felet ligger i komponenten eller i kablaget.Styra komponenter
Om styrenhetens inställningar kan ändras. Krävs efter byte eller för att ändra ett systems beteende.Ställa in parametrar
Om komponenter eller sensorer kan justeras om. Behövs ofta efter att en komponent har bytts.Utföra kalibreringar

Användning

Vilken Jaltest-kabelsats som denna kabel även ingår i. Om Ni redan har den satsen har Ni kanske redan denna kabel.Ingår i kabelsats
Marine-kabelsats fartyg, Marine-kabelsats inombordare
Referensnummer
JDC611A
Krävs för användning
Jaltest Link och en aktiv licens för Jaltest Marine

Övriga specifikationer

Toepassing
Volvo Penta benzinemotoren (EGCI) en OBD-M
Regeleenheden
ECM EGC, MEFI 1-2, MEFI 3-4, EVC-C, EVC-MC, HIU (EVC), HCU (EVC), PCU (EVC) en SCU (EVC)
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en binnenboord (70002009)
