Jaltest  |  SKU: JDCOBD6

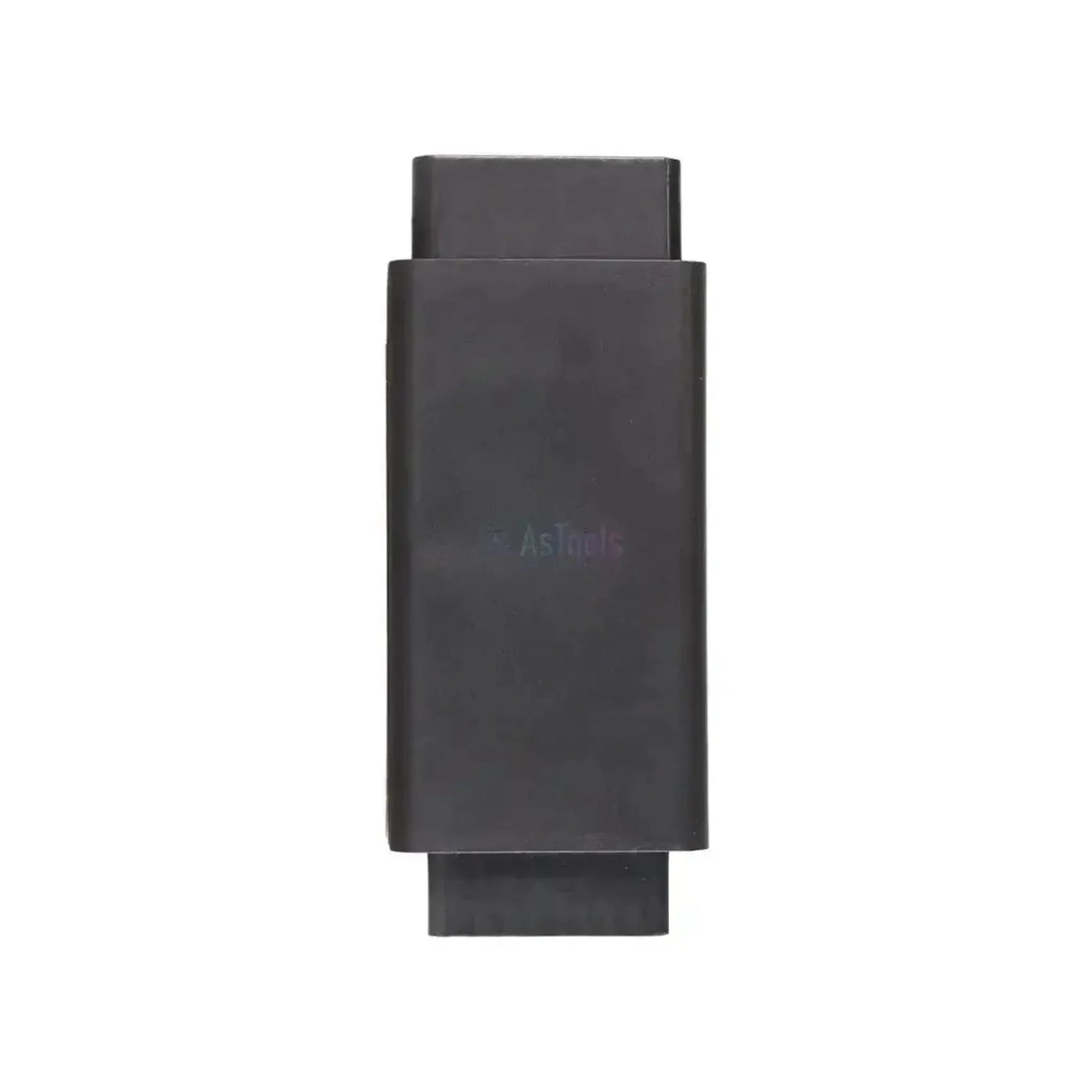

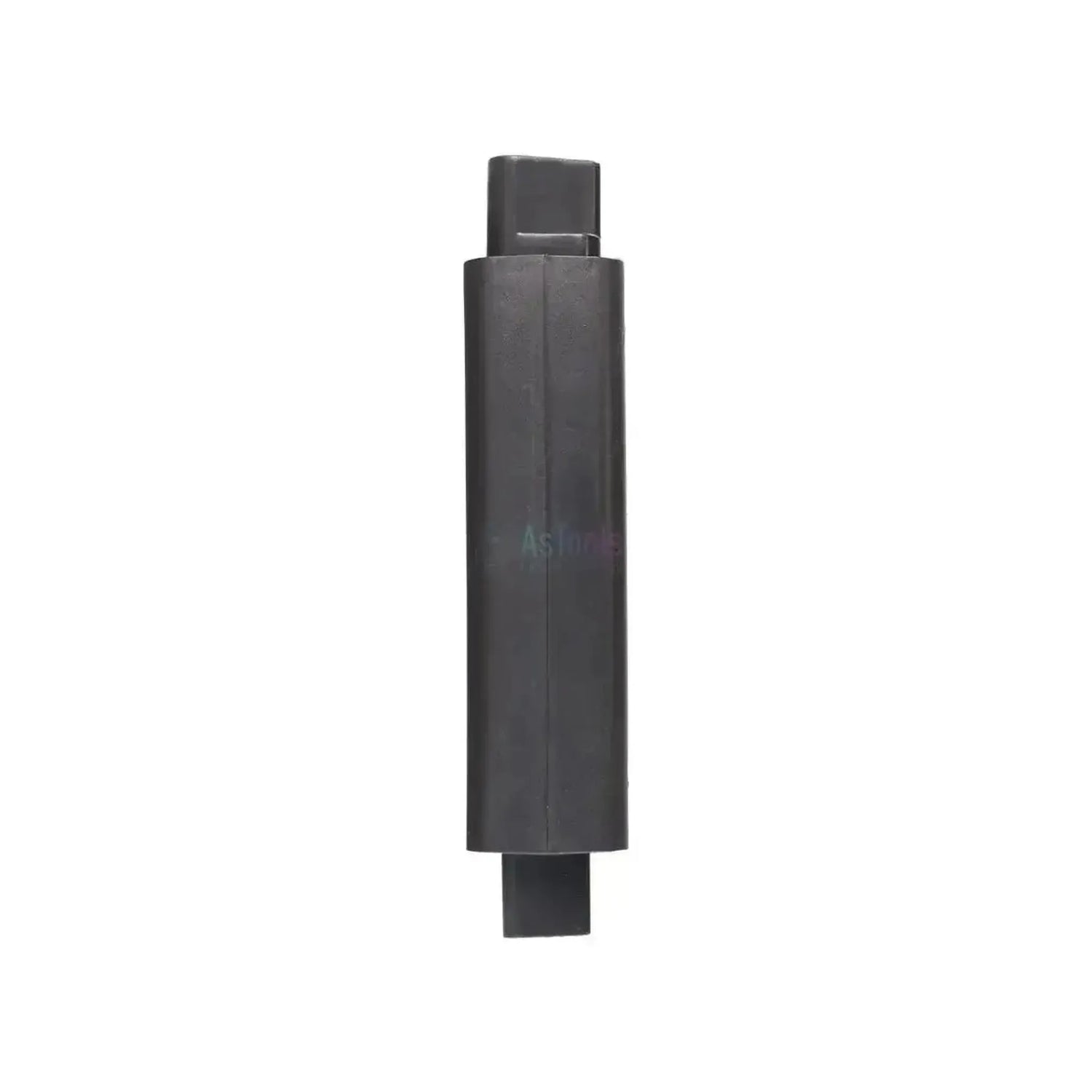

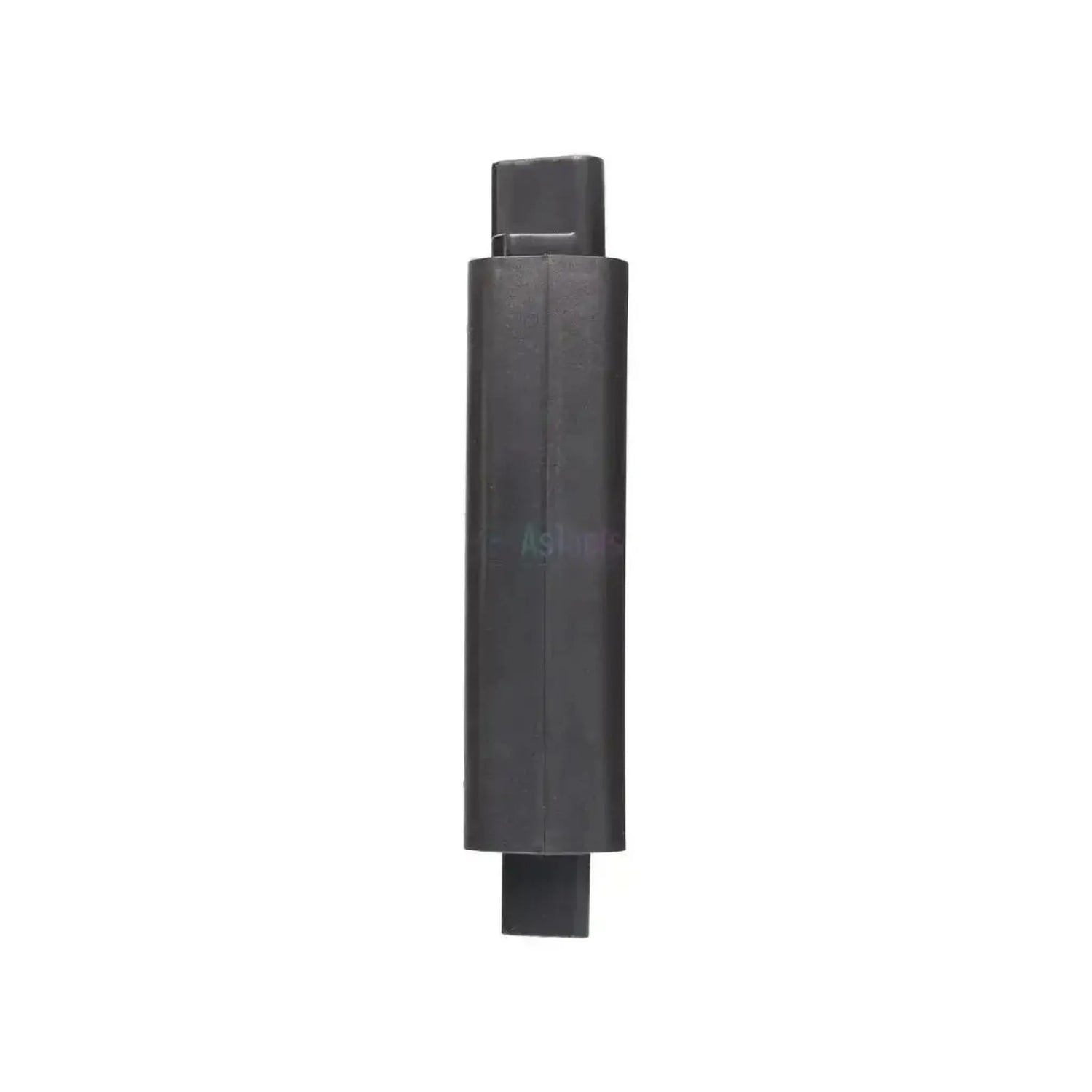

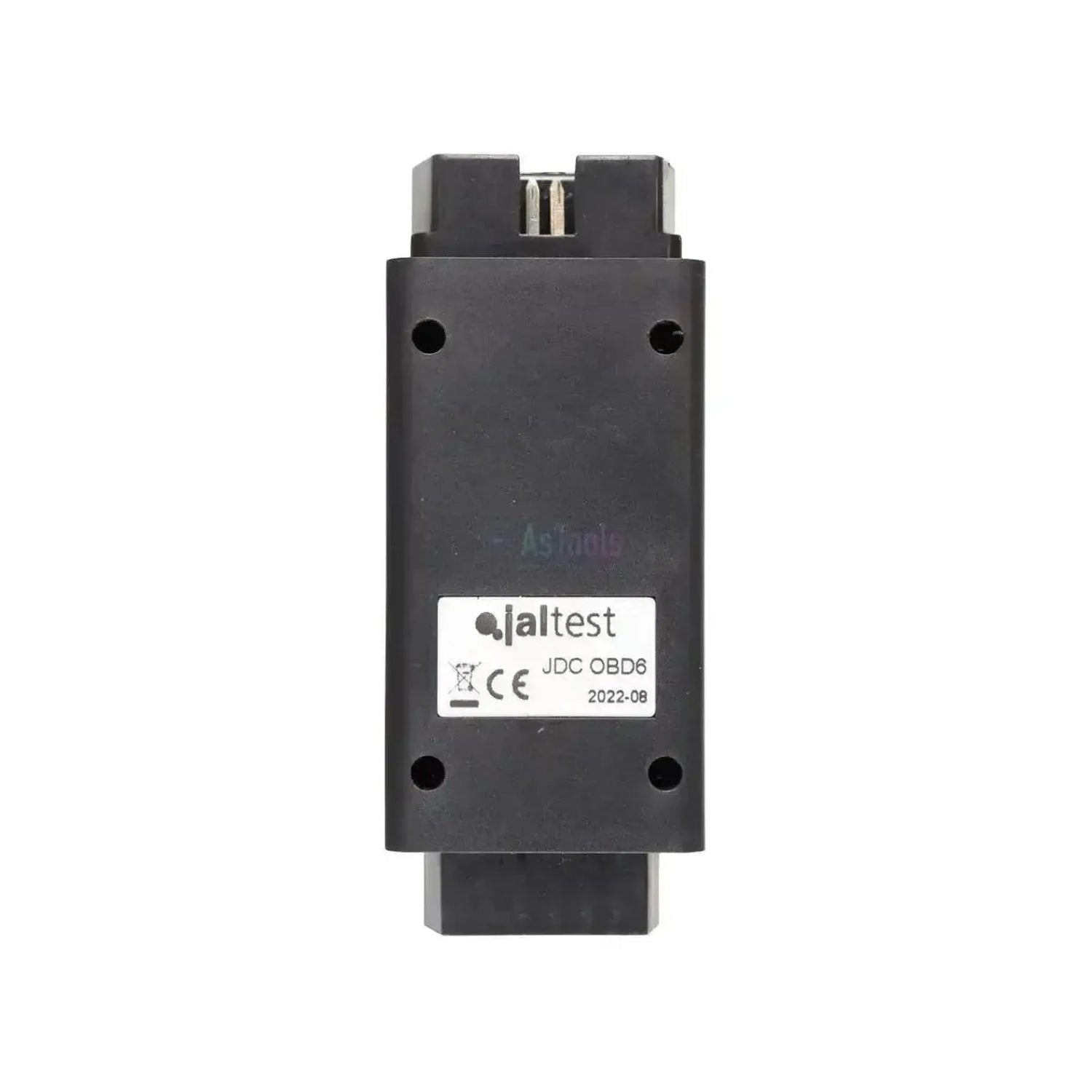

Jaltest (JDCOBD6) 16-pinners OBD2-omvandlaradapter (PWM/VPW>CAN) | Lätta fordon

€256,95 inkl.
€212,36 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

De Jaltest JDCOBD6 zet de oudere OBD2-protocollen PWM en VPW om naar CAN. Hij vertaalt de vorm van de communicatie: Het voertuig praat SAE J1850, de Jaltest Link krijgt CAN aangeboden. U plaatst hem tussen de diagnoseaansluiting van het voertuig en de 16-pins OBD2-diagnosekabel van de Link.

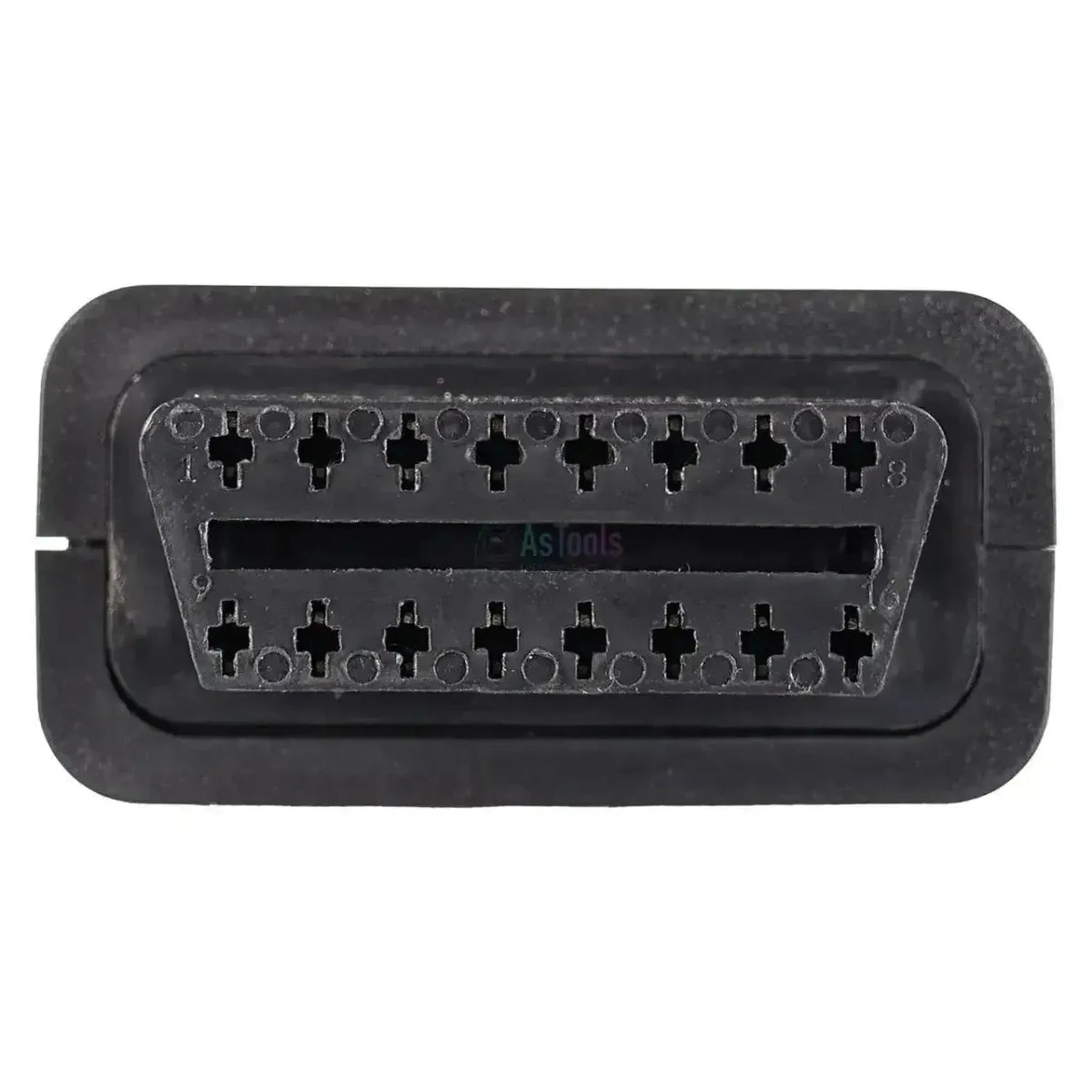

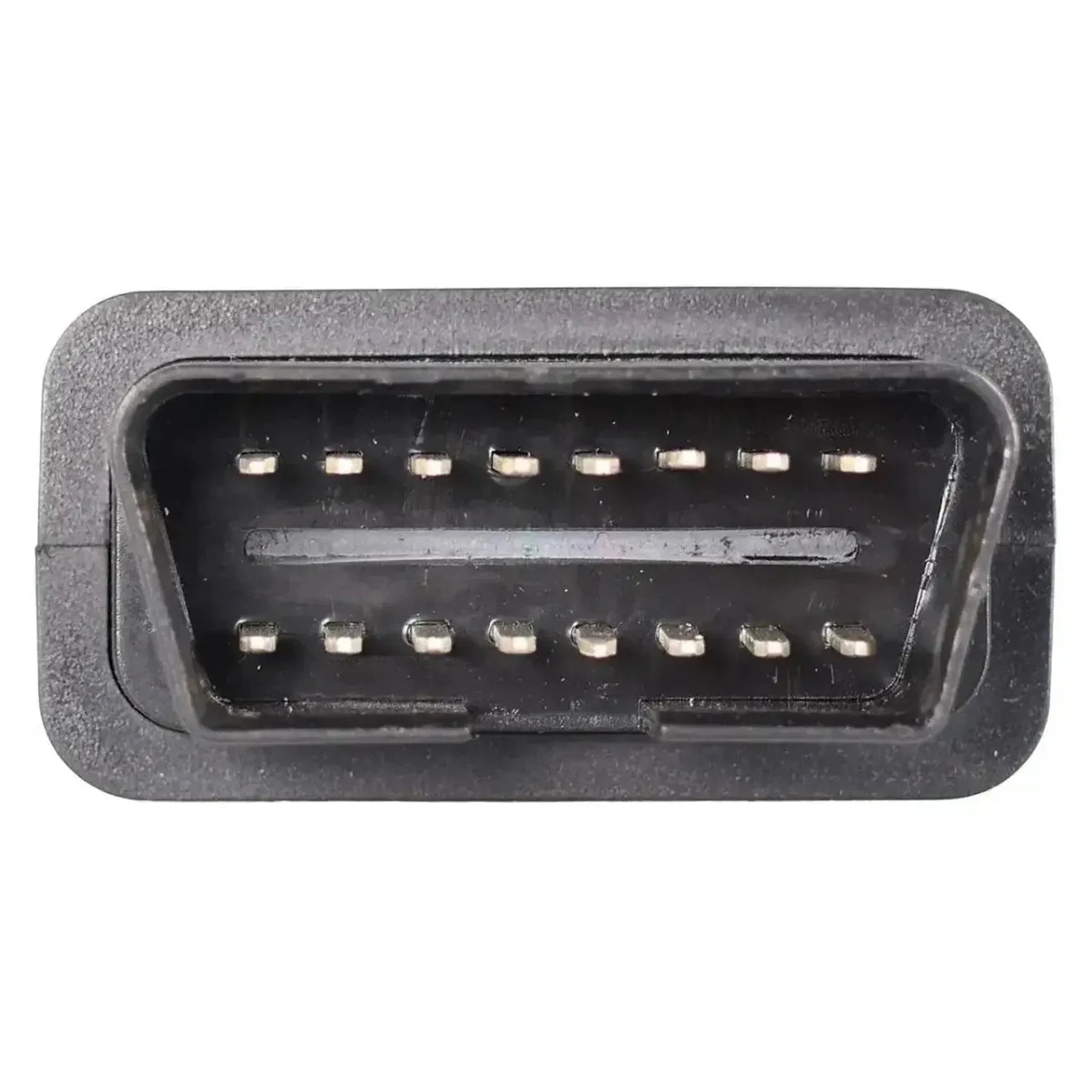

PWM en VPW zijn de twee varianten van SAE J1850, het protocol dat in de eerste jaren van OBD2 naast de latere CAN-bus werd gebruikt. U herkent ze aan de aansluiting: J1850 werkt over pen 2 (PWM gebruikt daarnaast pen 10), CAN ligt op de pennen 6 en 14. Is pen 2 bezet en blijven 6 en 14 leeg, dan is deze omzetting nodig.

PLUSPUNTEN

✔Zet de oudere SAE J1850 PWM- en VPW-communicatie om naar CAN, zodat de Jaltest Link ermee overweg kan.
✔Dekt beide J1850-varianten af, dus u hoeft niet vooraf te bepalen of het om PWM of om VPW gaat.
✔Sluit aan op de 16-pins OBD2-diagnosekabel die bij de Jaltest Link hoort; een tweede kabel is niet nodig.
✔Aan de pennen 2, 6 en 14 van de aansluiting ziet u zonder gereedschap of dit de juiste omvormer is.

AANDACHTSPUNTEN

✕Voertuigen die al over CAN communiceren, met de pennen 6 en 14 bezet, hebben deze omzetting niet nodig.
✕Hij vervangt de OBD2-diagnosekabel niet: Hij wordt ertussen geplaatst en werkt niet los van die kabel.
✕Alleen bruikbaar op de 16-pins OBD2-aansluiting. Een merkeigen OBD1-stekker vraagt een andere adapter.
✕De lengte en de vereiste Link-versie zijn voor deze uitvoering niet opgegeven.

Toepassingen en functionaliteiten

Via deze omvormer benadert u met de Jaltest-software de regeleenheden van een voertuig dat nog via SAE J1850 praat. De omzetting betreft alleen de vorm van de communicatie; welke systemen u ziet, volgt uit de Jaltest-dekking voor dat voertuig.

Regeleenheden die u kunt benaderen

  • J1850-systemen: Achter de diagnoseaansluiting.
  • Per model: Volgens de Jaltest-dekking.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met OE-omschrijving.
  • Live data: Sensoren en parameters volgen.
  • Actuatortests: Componenten gericht aansturen.
  • Service: Resets en kalibraties.

Zo gebruikt u hem

  1. Pennen controleren: Pen 2 bezet, pennen 6 en 14 leeg.
  2. Omvormer plaatsen: Steek hem in de diagnoseaansluiting.
  3. Kabel koppelen: Sluit de 16-pins OBD2-kabel van de Link aan.
  4. Software starten: Open Jaltest op de pc.
  5. Uitlezen: Kies merk en model van het voertuig.

Compatibele voertuigen en toepassingen

Bepalend is het protocol, niet het model. Deze uitvoering hoort bij voertuigen die op de 16-pins OBD2-aansluiting via SAE J1850 communiceren. Aan de bezette pennen ziet u zelf om welk geval het gaat.

Zo stelt u het vast:

  • Pen 2 bezet: SAE J1850; bij PWM ook pen 10.
  • Pennen 6 en 14 leeg: Geen CAN, omzetting nodig.

Buiten bereik:

  • Pennen 6 en 14 bezet: Het voertuig praat al CAN.

Segment:

  • Bestelauto: Binnen de module Jaltest CV.
💡
Goed om te weten: Deze omvormer vervangt de 16-pins OBD2-diagnosekabel niet, maar wordt ertussen geplaatst. Controleer aan het voertuig zelf of pen 2 bezet is en de pennen 6 en 14 leeg zijn voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDCOBD6) 16-pins OBD2 Converter Adapter (PWM/VPW>CAN) | Bestelauto

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapter
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Skåpbil

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • CV tunga fordon

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
16-poligt OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data
Ni kan aktivera komponenter för att testa om de är defekta. Det förenklar felsökningen.Styra komponenter

Mått och vikt

Referensnummer
JDCOBD6

Övriga specifikationer

Type
OBD2-omvormer (protocolomzetting)
Toepassing
Voertuigen met SAE J1850 PWM- of VPW-communicatie op de 16-pins OBD2-aansluiting
Aansluiting voertuigzijde
16-pins OBD2 met SAE J1850 PWM- of VPW-communicatie
