Jaltest  |  SKU: JDC614A

Jaltest (JDC614A) | Mercury (A9) 2-polig OBD – 16-polig OBD2-adapterkabel | Motorsegling

€64,95 inkl.
€53,68 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

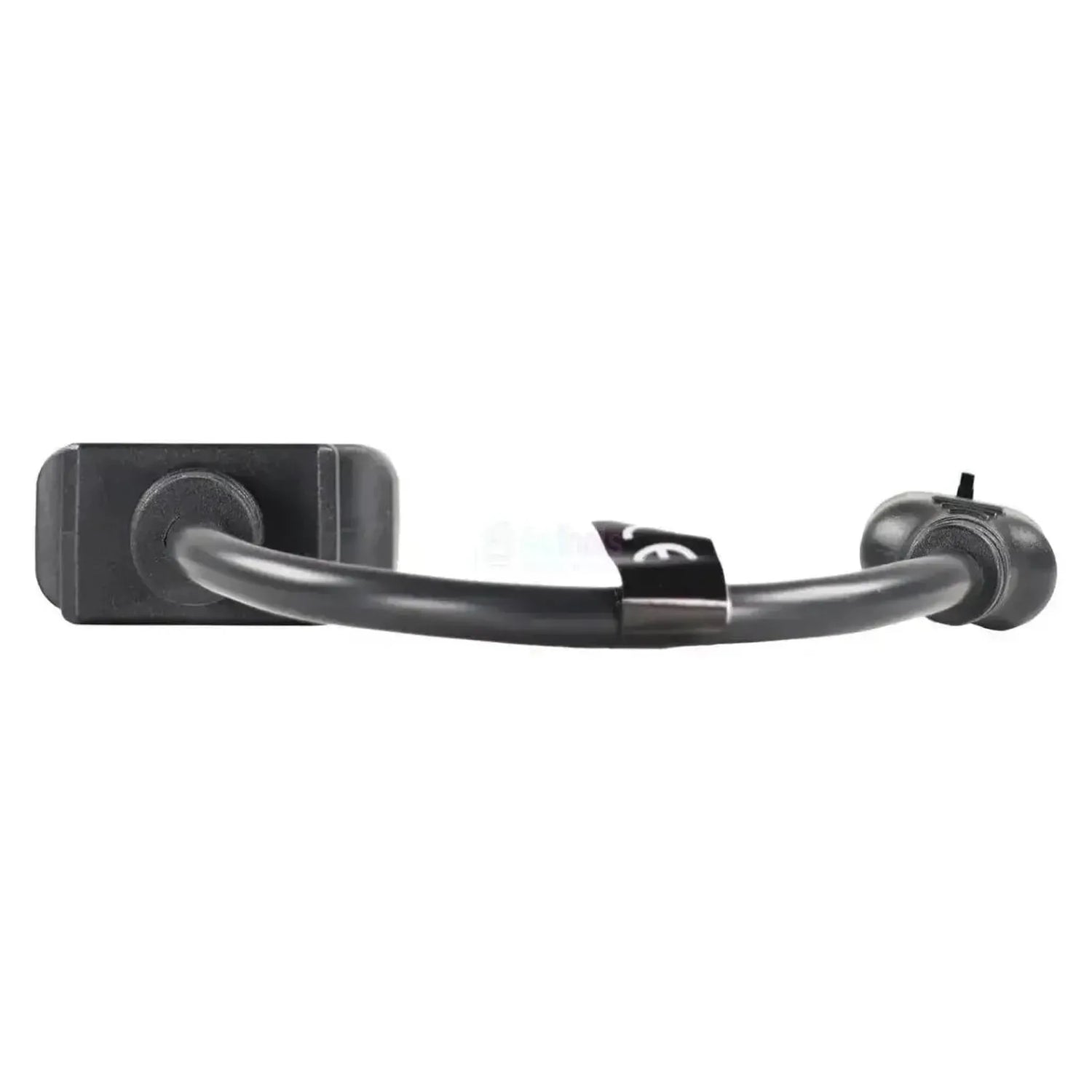

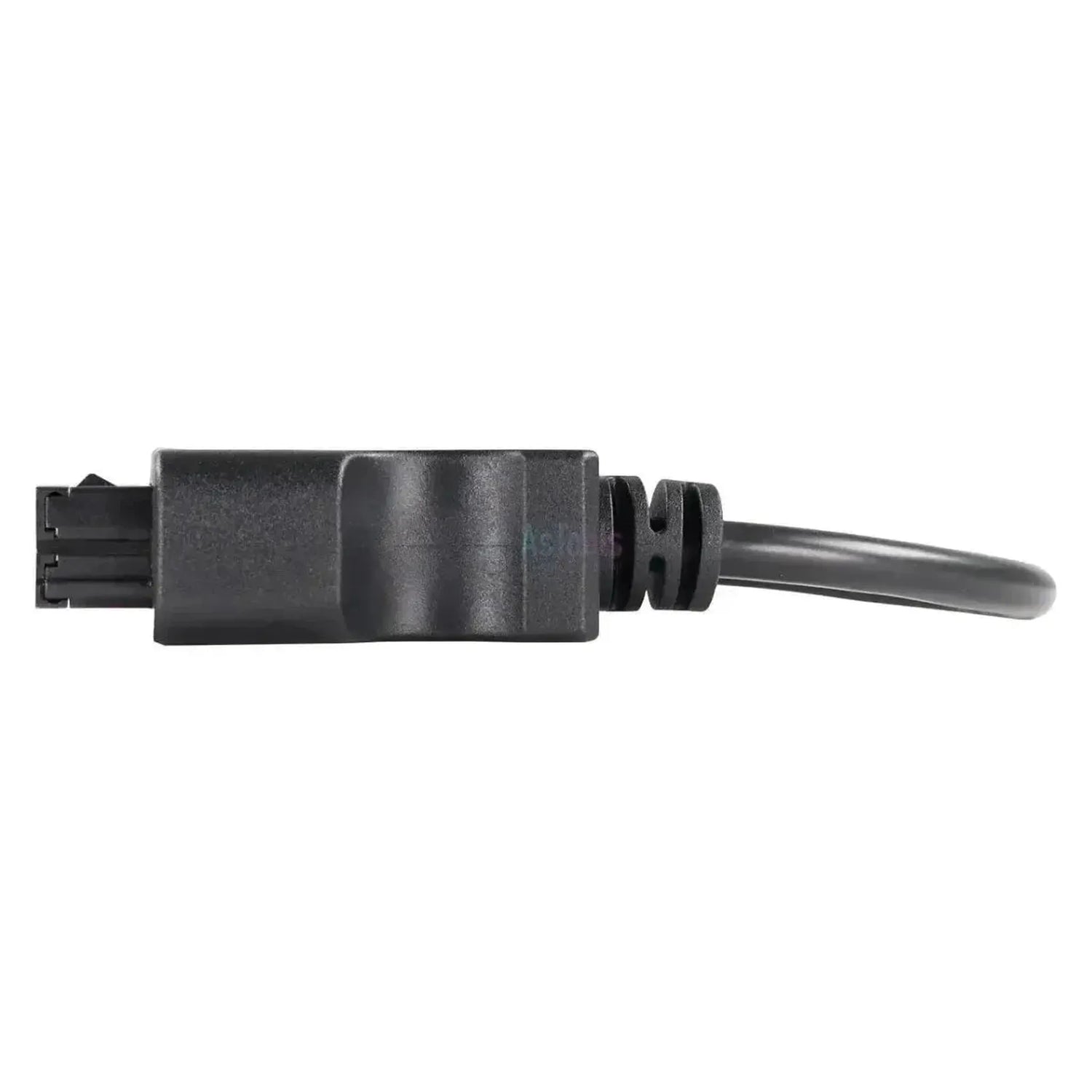

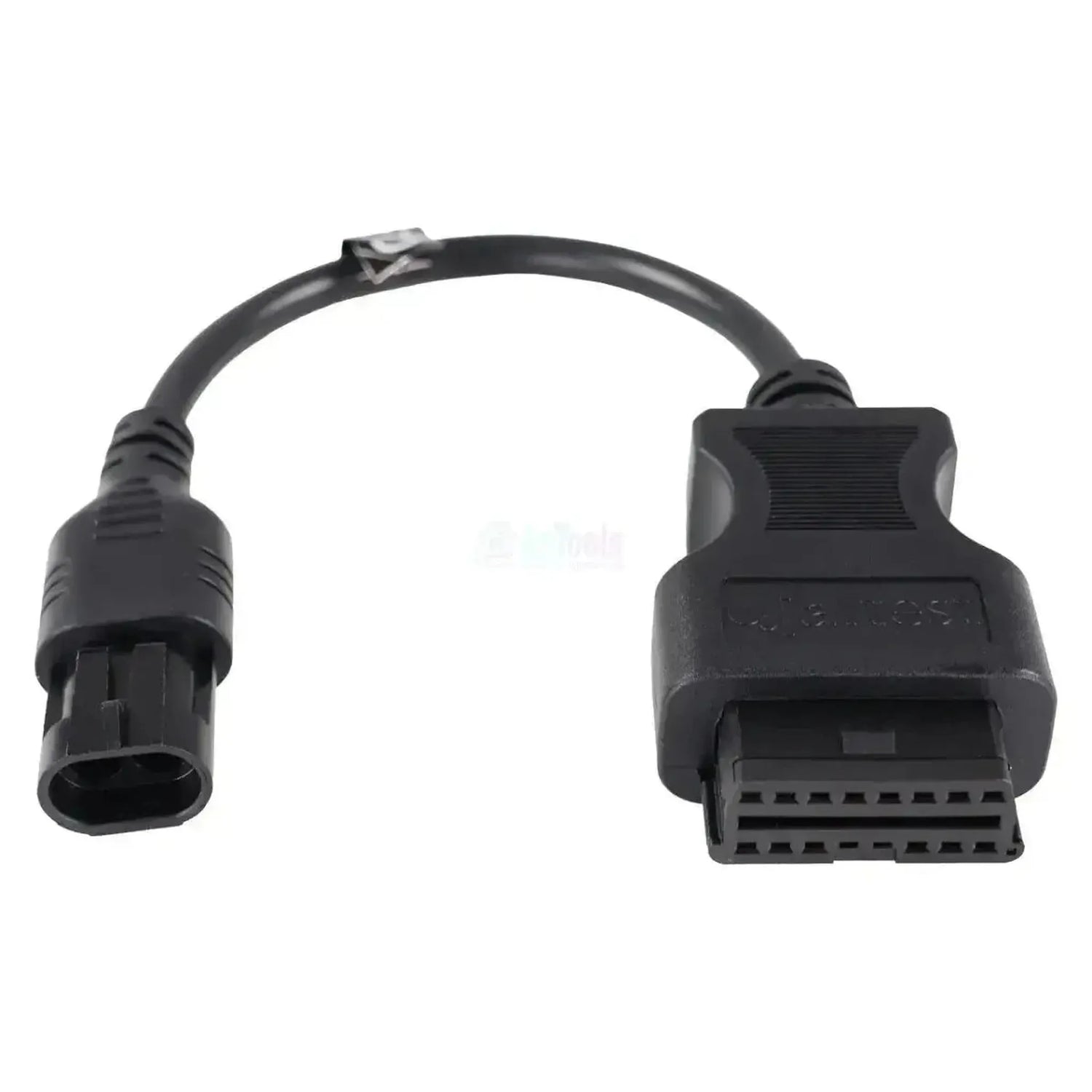

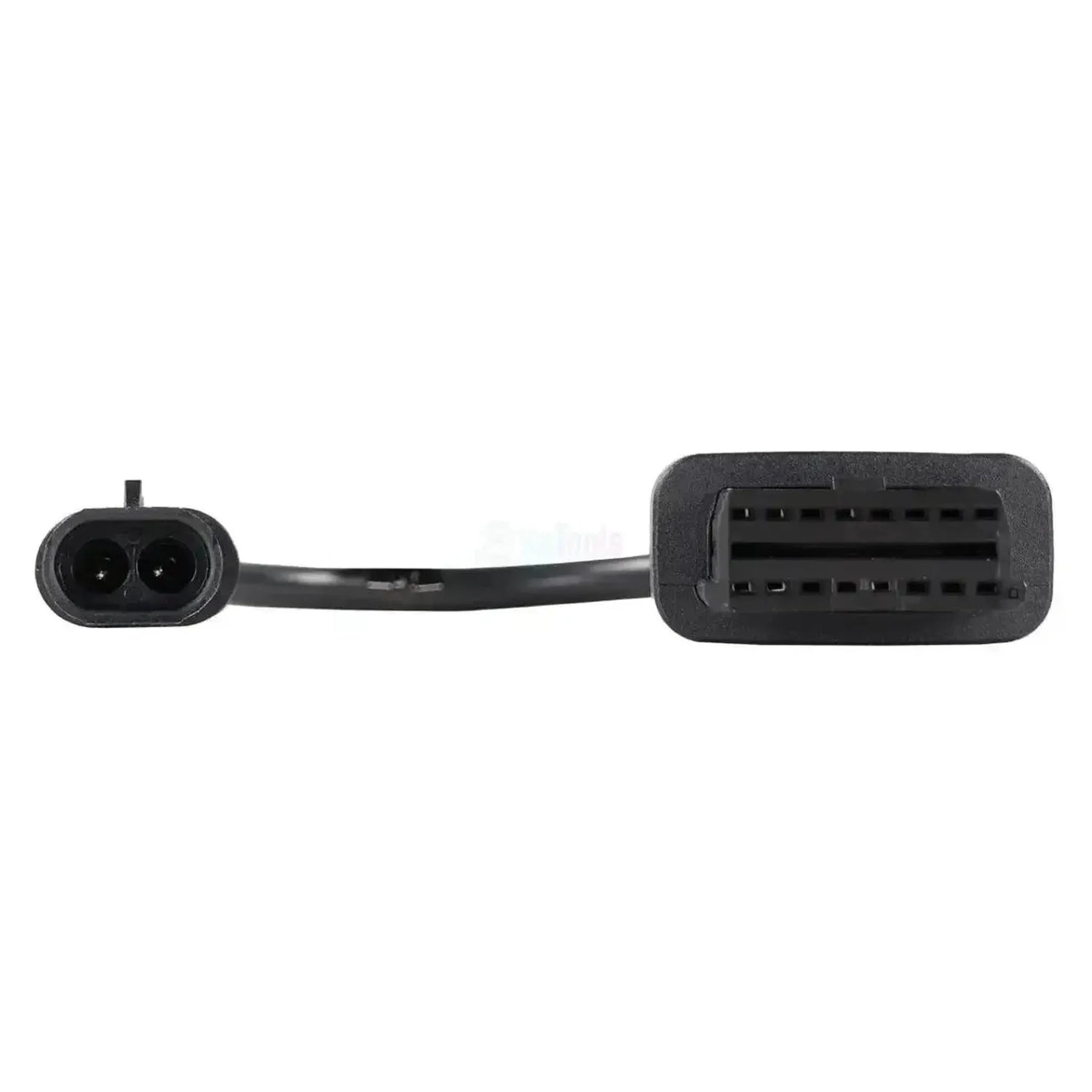

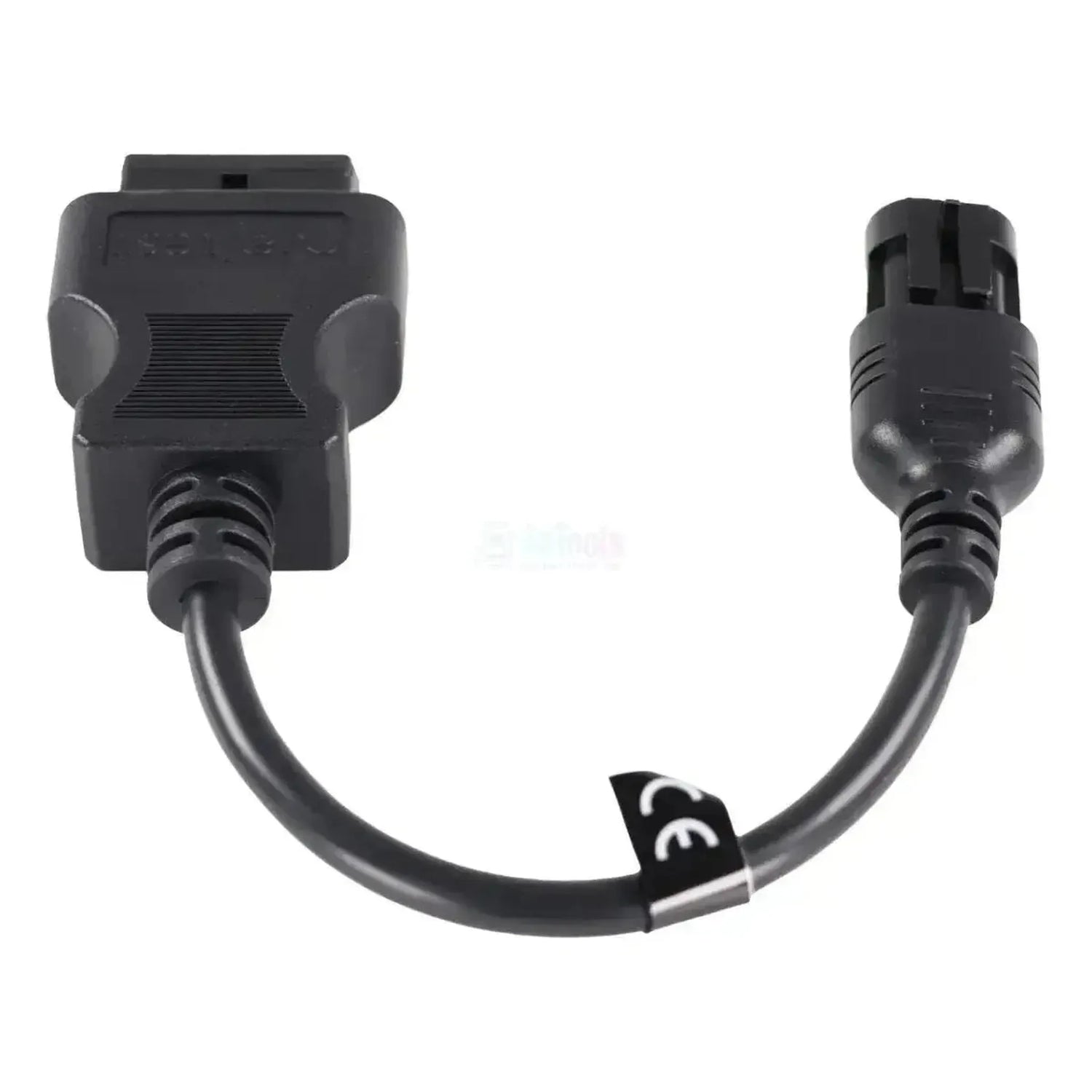

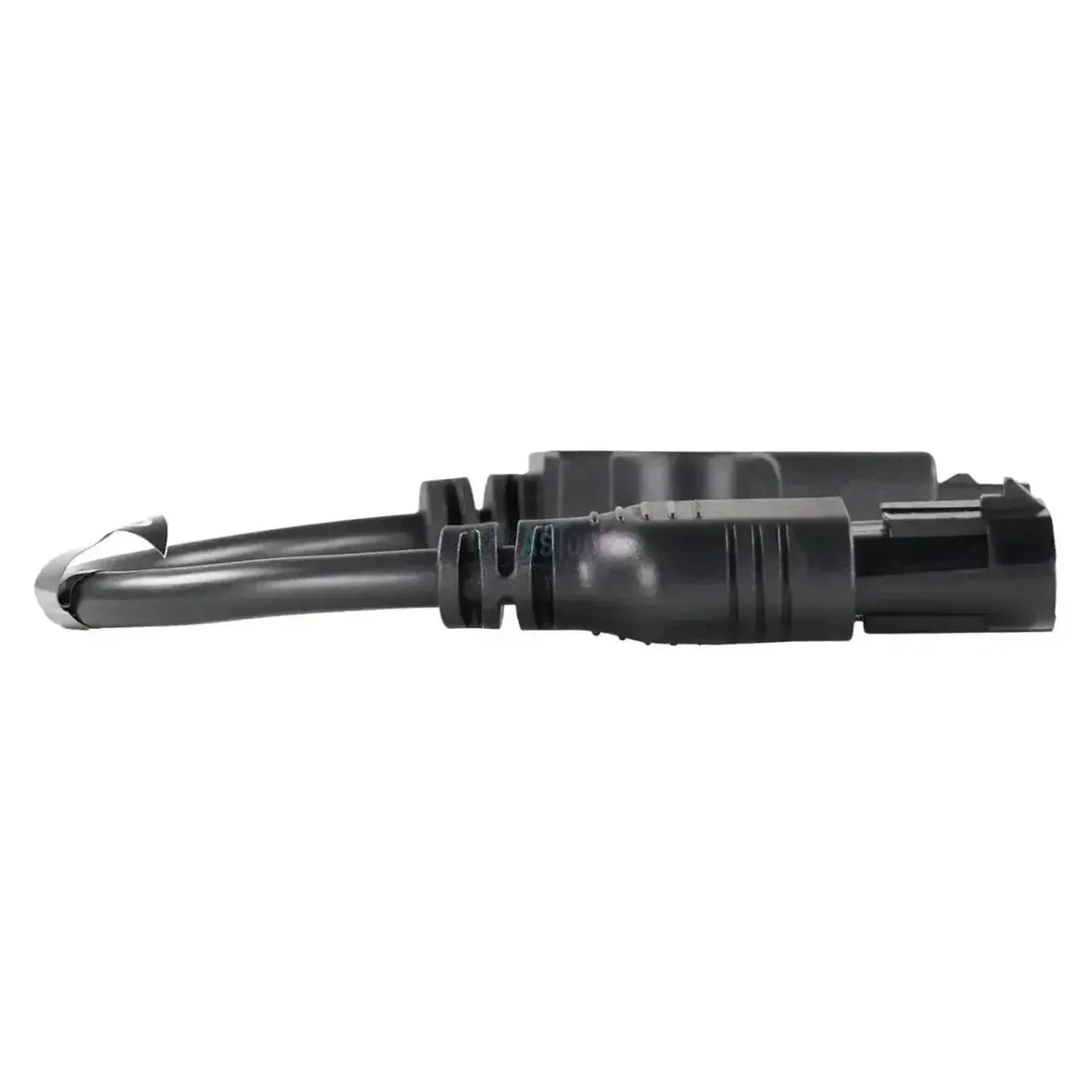

Den Jaltest JDC614A ansluter 2-stifts A9-kontakten på Mercury-marinmotorer till 16-stifts OBD2-ingången på din Jaltest-diagnoskabel. På motorsidan sitter en oval svart kontakthylsa med två runda öppningar bredvid varandra, åtskilda av en upphöjd ribba. Kontakten sitter i motorrummet, på eller bredvid motorn, och kabeln är 28 till 30 cm lång.

När kabeln är ansluten når Jaltest-programvaran Mercurys styrenheter: Motorstyrningarna PCM-555 och ECM-555, ECM-70 G3, ECM DFI för Optimax-motorerna och MEFI-generationerna för MerCruiser-blocken, samt manöverelektroniken DTS G3 och TVM G3. Kabeln omfattas av Jaltest Marine.

FÖRDELAR

✔Ger åtkomst till PCM- och ECM-555, med felkoder, mätvärden, komponentstyrning, parametrar, kalibrering och återställning.
✔Även ECM DFI för Optimax-motorerna blir tillgänglig, med felkoder, mätvärden, komponentstyrning och livedata.
✔MEFI 1-2 och MEFI 3-4 för MerCruiser-innanbordsmotorer ingår likaså i Mercury-täckningen.
✔Förutom motorstyrningen når du även manöverelektroniken DTS G3 och TVM G3, den digitala gas- och växelstyrningen samt kursreglering.

ATT TÄNKA PÅ

✕Med Jaltest Link V9 behöver du förlängningskabeln JDC100B för den här kabeln; med V8.1 ansluter du den direkt.
✕På DTS G3 läser Jaltest inga felkoder, och på MEFI och ECM DFI finns inga parametrar, kalibrering eller återställning.
✕Endast för 2-stifts A9-kontakten; för den breda 4-stifts kontakten är JDC603A avsedd och för 10-stifts MEFI-kontakten JDC604.9.
✕För användning krävs en Jaltest Link och en licens för Jaltest Marine; dessa ingår inte i kabeln.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som läser ut Mercury-motorer med Jaltest Link. Vilka enheter du stöter på beror på generationen: 555-styrenheterna hör till de nyare blocken, och MEFI-enheterna till de tidigare MerCruiser-bensinmotorerna.

Styrenheter som du kan nå

  • PCM-555 och PCM-555 G3: Motorstyrning.
  • ECM-555, ECM-555 G3, ECM-70 G3: Motorstyrning Fourstroke.
  • ECM DFI: Direktinsprutning Optimax.
  • MEFI 1-2 och MEFI 3-4: Insprutning MerCruiser.
  • DTS G3 och TVM G3: Gas, växling och kurs.

Vad du kan göra

  • Felkoder: Läsa och radera.
  • Mätvärden: Live-övervakning.
  • Komponenter: Styra ställdon.
  • Parametrar och återställning: På PCM- och ECM-555.
  • Kalibrering: På 555 och DTS G3.

Så här använder du den

  1. Hitta kontakten: Leta efter den ovala 2-stifts kontakten vid motorn.
  2. Anslut: Sätt i JDC614A i A9-kontakten.
  3. Koppla Link: Anslut OBD2-sidan; på V9 via JDC100B.
  4. Tändning på: Slå på tändningen.
  5. Läs ut: Välj Mercury och motorserien.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte modellen. Denna utförande hör till 2-stifts A9-kontakten. Jaltest Marine täcker Mercury-motorer för utombordare och innanbordsmotorer; vilken kontakt din motor har ser du på antalet öppningar och formen på hylsan.

Mercury:

  • Fourstroke-serien: Utombordsmotorer på 15 till 300 hk, inklusive Jet Fourstroke-utföranden.
  • Verado-serien: Utombordsmotorer på 135 till 600 hk.
  • Optimax-serien: Utombordsmotorer på 75 till 250 hk.
  • Pro XS, Pro Max och SeaPro: Utombordsmotorer på 15 till 500 hk.
  • MerCruiser innanbord: Bland annat 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 och 8.2 MPI- och MAG-utföranden, 496 MAG, samt Scorpion- och Vazer-motorerna.
💡
Bra att veta: Kontakten sitter i motorrummet, på eller bredvid motorn. Mercury använder olika diagnoskontakter beroende på generation och system: Denna ovala 2-stifts, en bred 4-stifts och en 10-stifts MEFI-kontakt. Om du ser en rad platta stift är det en annan kontakt. Räkna antalet stift på din motor innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC614A) | Mercury (A9) 2-stifts OBD – 16-stifts OBD2 adapterkabel | Motorbåt

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
I vilken kabelsats denna kabel också ingår. Har ni redan satsen behöver ni inte köpa kabeln separat.Del av kabelsats
Marin kabelsats

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • Marin

Anslutningar

Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data
Ni kan aktivera komponenter för att testa om de är defekta. Det förenklar felsökningen.Styra komponenter

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
30 cm
Referensnummer
JDC614A

Övriga specifikationer

Användning
Mercury-marinmotorer med 2-stifts A9-kontakt
Anslutning motorsida
2-stifts oval svart kontakt med två runda öppningar
Styrenheter
PCM-555 och PCM-555 G3, ECM-555, ECM-555 G3, ECM-70 G3, ECM DFI, MEFI 1-2 och MEFI 3-4 (motorstyrning), DTS G3 och TVM G3 (manöverelektronik)
Segment
Motorboat
Del av kabelset
Marinkabelset vessel (70002008), inombordsmotor (70002009) och utombordsmotor (70002025)
Krävs för användning
Jaltest Link V8.1, eller Link V9 med förlängningskabel JDC100B (2,5 m SUBD-26) och licens för Jaltest Marine
