Jaltest  |  SKU: JDC203A

Jaltest (JDC203A) | Mercedes 14-polig OBD1 – 16-polig OBD2 adapterkabel | Affärs- och arbetsfordon

€133,95 inkl.
€110,70 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

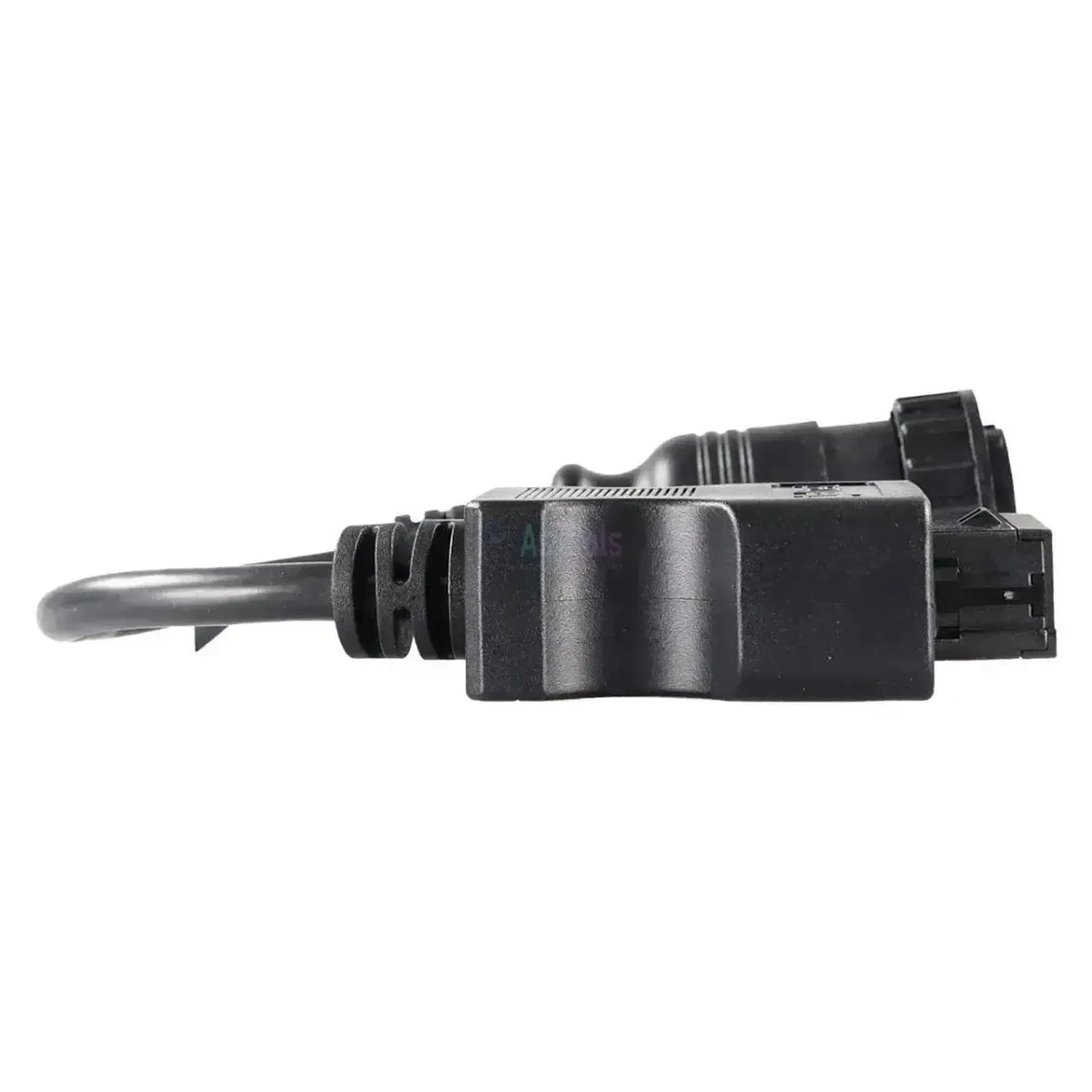

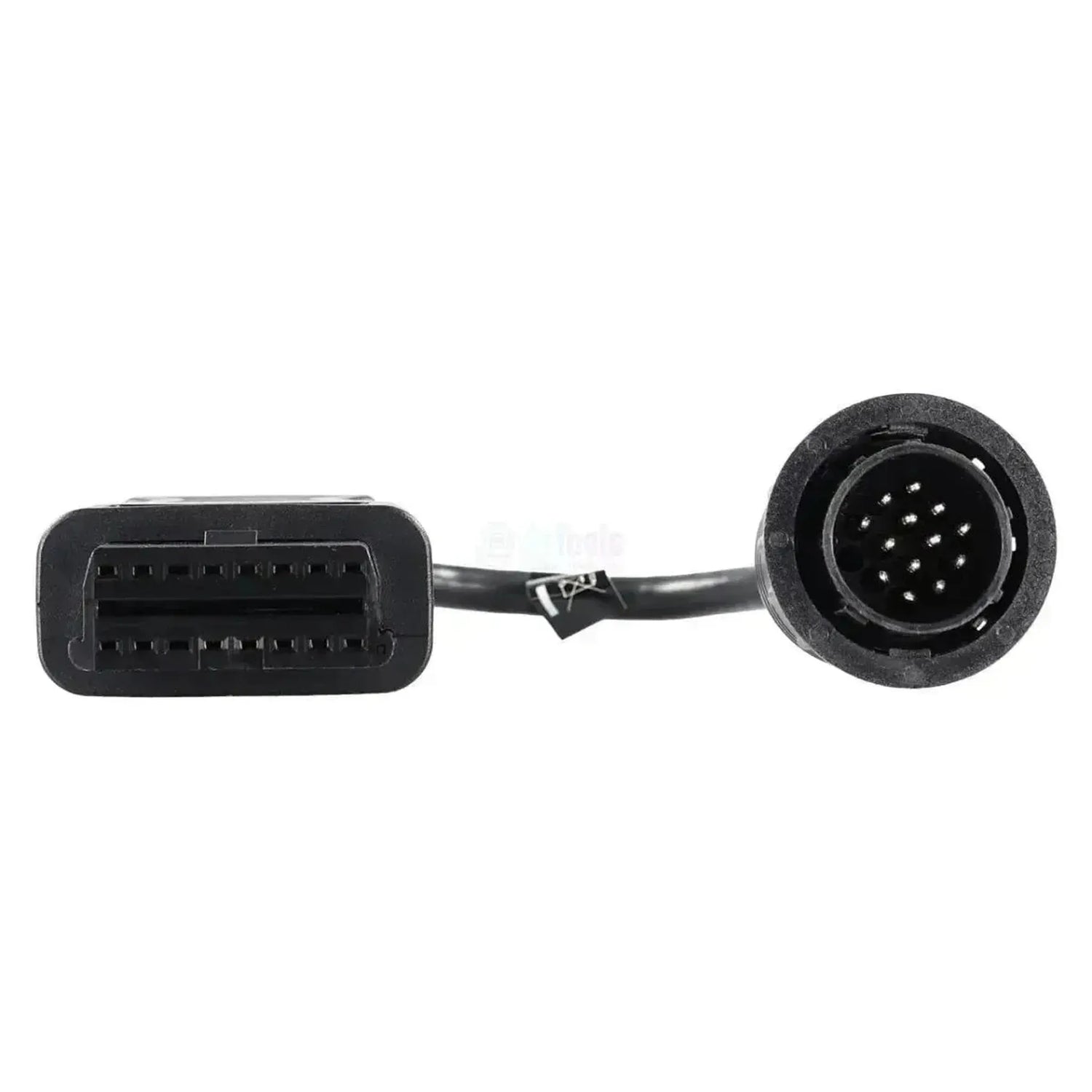

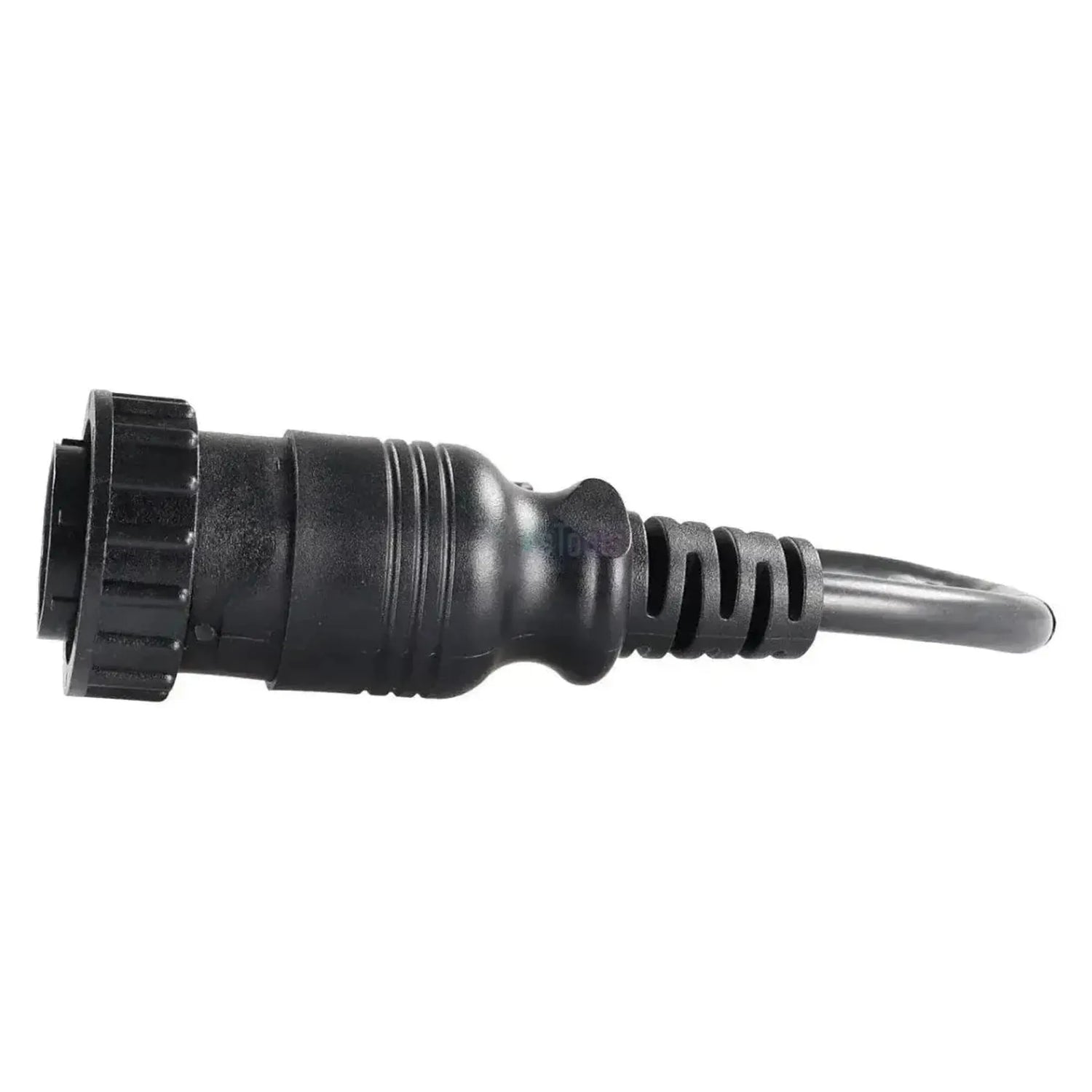

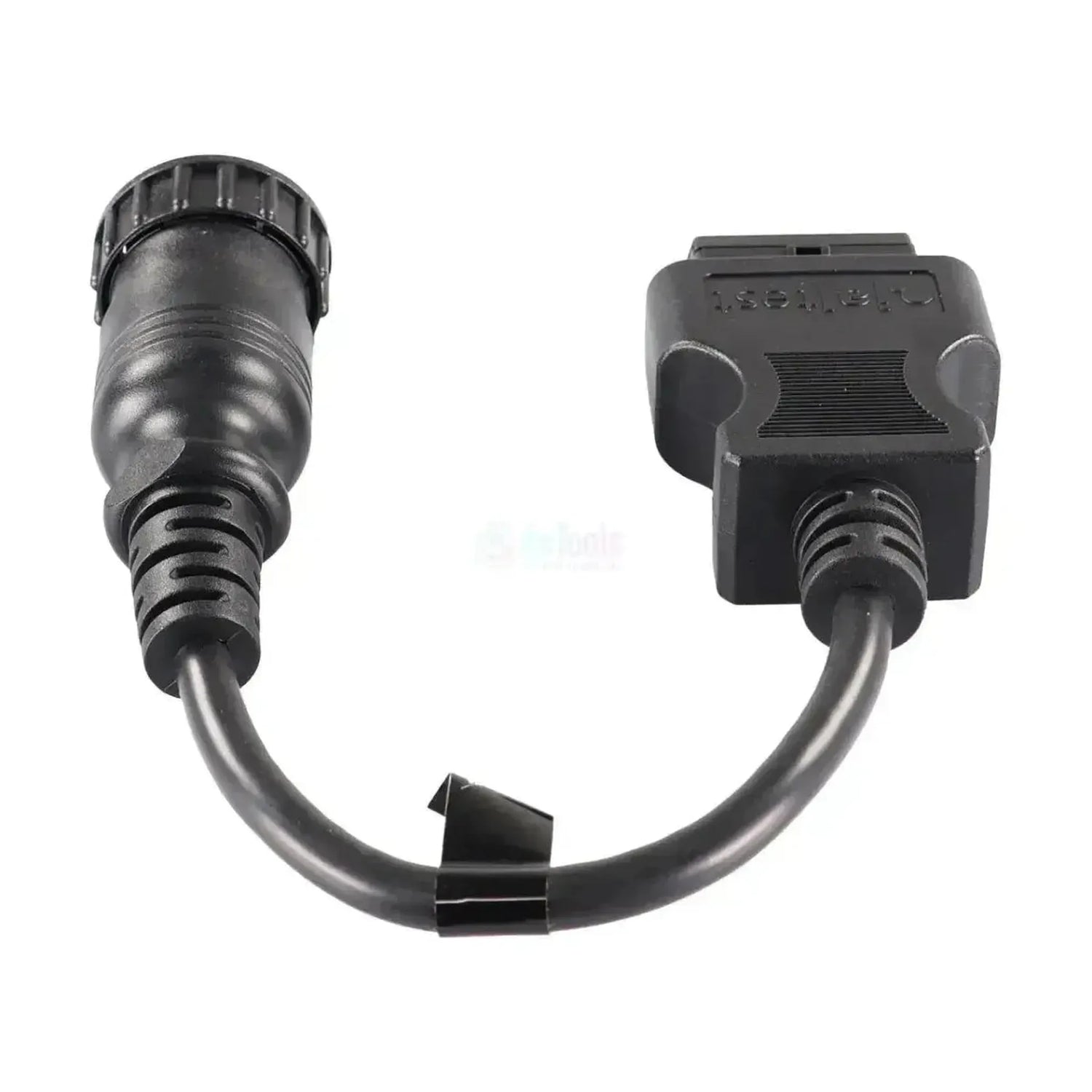

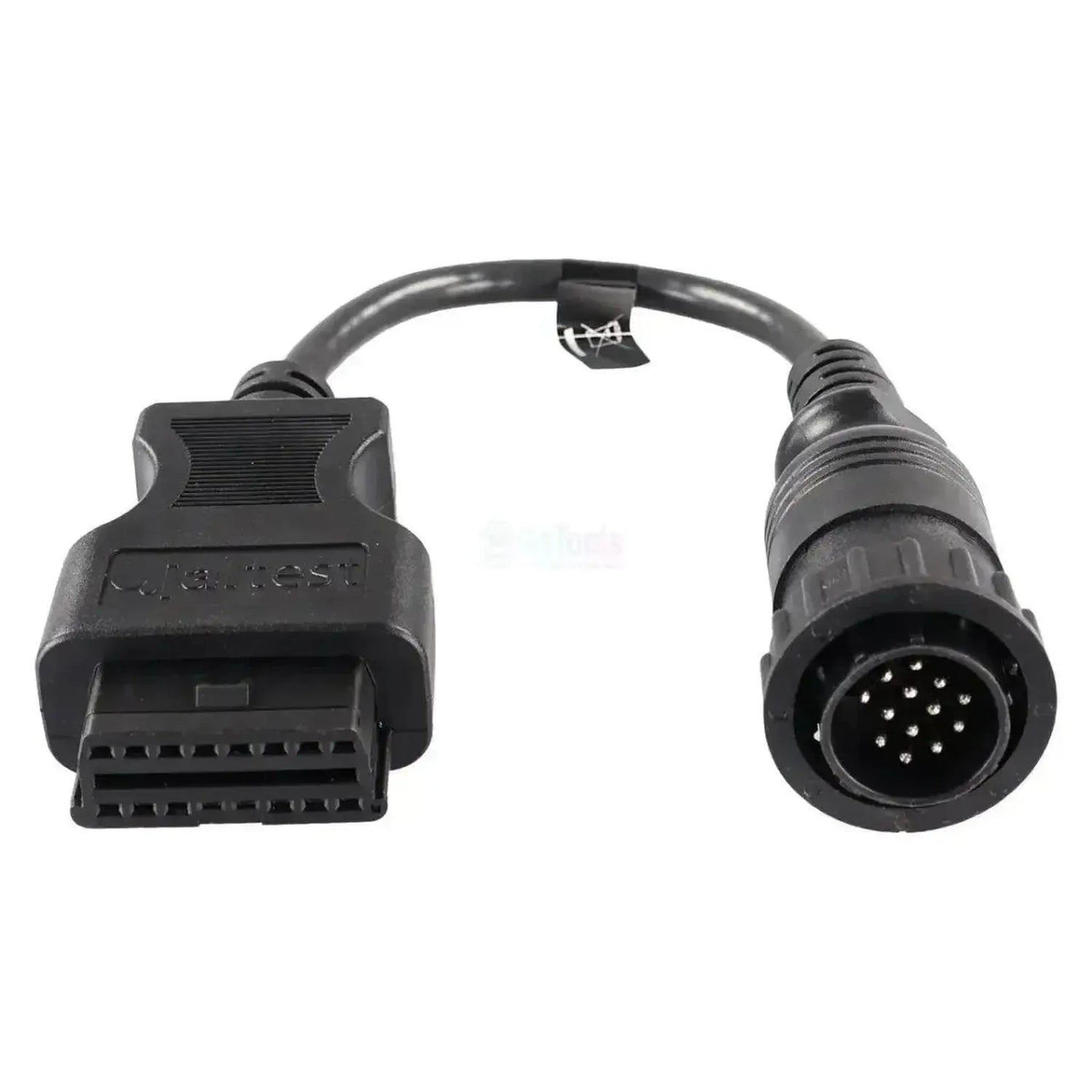

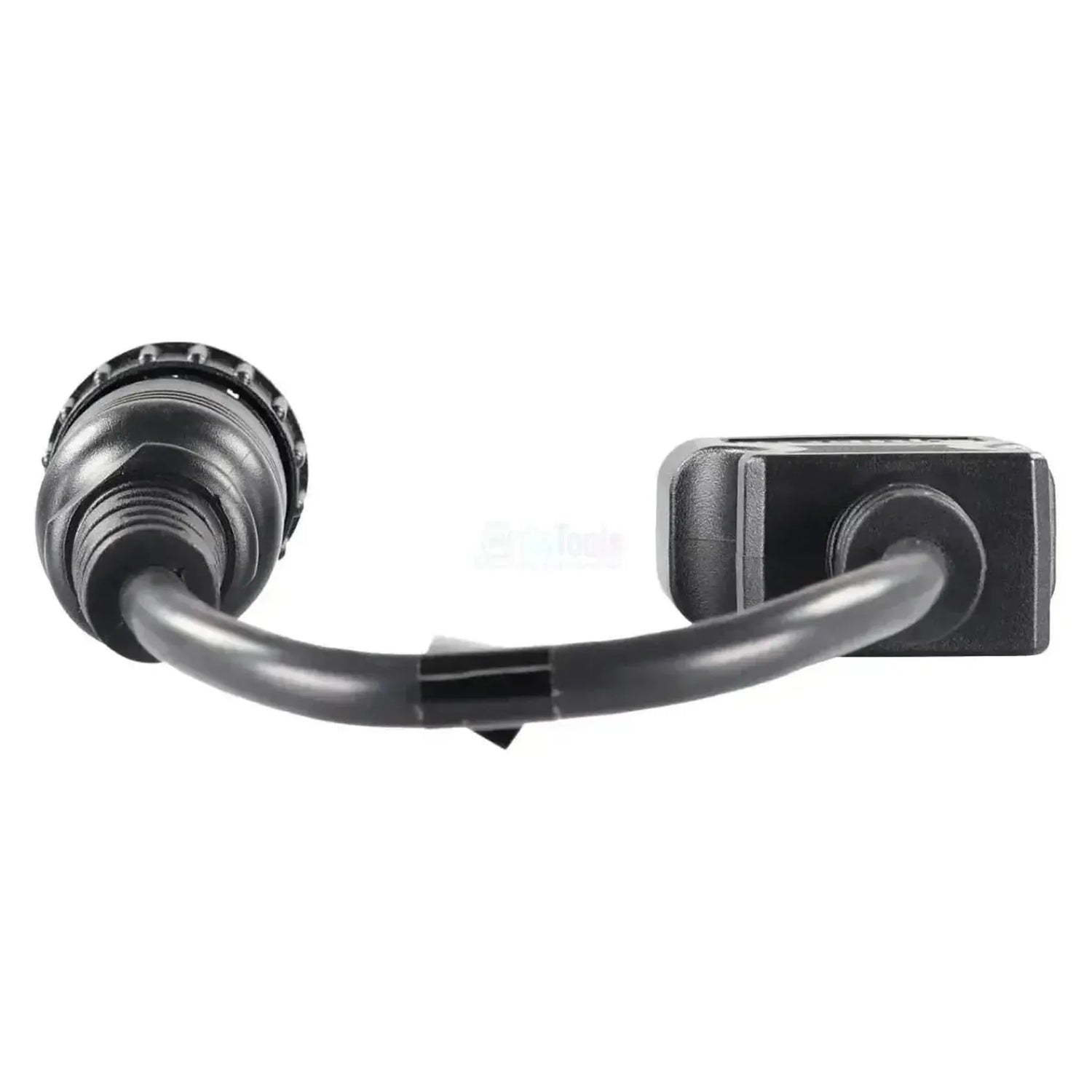

De Jaltest JDC203A verbindt de ronde 14-polige diagnoseaansluiting van oudere Mercedes-Benz-bedrijfsvoertuigen met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een zwarte ronde stekker met een gekartelde koppelring en veertien pennen in een cirkelpatroon. Het snoer is 28 tot 30 cm lang en de aansluiting zit in de cabine.

Met de kabel aangesloten benadert de Jaltest-software de regeleenheden achter de aansluiting, van de motorregeling MR en de rijregeling FR tot remmen, luchtvering en instrumentenpaneel. Hoeveel eenheden er zijn, hangt af van de serie: Een SK/MK/LK uit de jaren negentig heeft er maar een fractie van wat een Actros heeft. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Bereikt de motorregeling MR met unitpompsysteem en de rijregeling FR, die motor-, rem- en transmissievragen op elkaar afstemt.
✔Ook de aandrijflijn staat in de dekking: Schakelregeling GS, automatische versnellingskeuze AG en koppelingsregeling KS.
✔Daarnaast remmen (ABS 6 en BS), retarder RS, luchtvering NR en het onderhoudssysteem WS, waarmee u de onderhoudsteller terugzet.
✔Past op alle series met de ronde 14-polige stekker, van SK/MK/LK tot Actros 2 (MP2), Atego, Axor, Vario, Econic en Unimog.

AANDACHTSPUNTEN

✕De elektronica loopt ver uiteen: Welke regeleenheden en functies beschikbaar zijn, hangt af van serie en uitvoering.
✕Alleen voor de ronde 14-polige stekker; vanaf Euro IV (oktober 2005) kregen Actros, Atego en Axor de 16-pins OBD2-aansluiting en heeft u deze kabel niet nodig.
✕Met 28 tot 30 cm is het snoer kort, dus u werkt vlak bij de aansluiting in de cabine.
✕Voor gebruik zijn een Jaltest Link met OBD2-diagnosekabel en een licentie voor Jaltest CV nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die oudere Mercedes-Benz-vrachtwagens, distributietrucks en Unimogs met de Jaltest Link uitlezen. Een Atego-distributietruck draagt andere modules dan een Actros-trekker; de onderstaande eenheden komen uit de Mercedes-Benz-dekking van Jaltest.

Regeleenheden die u kunt benaderen

  • MR: Motorregeling met unitpompen.
  • FR: Rijregeling.
  • GS, AG en KS: Schakelen en koppeling.
  • ABS 6 en BS: Antiblokkeer- en remregeling.
  • RS: Retardermanagement.
  • NR: Luchtvering.
  • INS en WS: Instrumenten en onderhoud.
  • PSM: Parametreerbare opbouwmodule.
  • ART, SPA en SRS: Afstand, rijstrook en airbag.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Componenten: Onderdelen aansturen en testen.
  • Parameters: Instellingen wegschrijven.
  • Kalibraties: Waar Jaltest een procedure aanbiedt.
  • Onderhoud: Onderhoudsteller terugzetten.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de ronde 14-polige aansluiting in de cabine.
  2. Aansluiten: Steek de JDC203A erop en zet de koppelring vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Mercedes-Benz, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op Mercedes-Benz-bedrijfsvoertuigen met de ronde 14-polige diagnoseaansluiting. Hieronder staan de series in de Jaltest CV-dekking; het eindjaar ligt bij oktober 2005, toen voor vrachtwagens de 16-pins OBD2-aansluiting verplicht werd.

Mercedes-Benz:

  • SK / MK / LK: 1989 - 1998.
  • Actros (MP1): 1996 - 2002.
  • Actros 2 (MP2): 2002 - 2005.
  • Atego (1e generatie): 1998 - 2005.
  • Axor: 2001 - 2005.
  • Vario: 1996 - 2005.
  • Econic: 1998 - 2005.
  • Unimog U 300 / U 400 / U 500: 2000 - 2005.
💡
Goed om te weten: De ronde 14-polige aansluiting zit in de cabine en heeft pennen, geen bussen. U herkent hem aan de gekartelde koppelring en de veertien pennen in een cirkel. Tel de pennen in de aansluiting in uw cabine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC203A) | Mercedes 14-pins OBD1 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
I vilken kabelsats denna kabel också ingår. Har ni redan satsen behöver ni inte köpa kabeln separat.Del av kabelsats
Kabelsats lastbil och buss

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • CV tunga fordon

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
14-poligt OBD1
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data
Ni kan aktivera komponenter för att testa om de är defekta. Det förenklar felsökningen.Styra komponenter
Ni kan ändra inställningar i styrenheter och utföra kalibreringar efter reparation eller byte.Parametrar och kalibreringar
Ni kan återställa servicemeddelandet eller serviceintervallet efter genomförd service.Återställa service

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
30 cm
Referensnummer
JDC203A

Övriga specifikationer

Toepassing
Mercedes-Benz bedrijfsvoertuigen met ronde 14-polige diagnoseaansluiting
Lengte
28 - 30 cm
Regeleenheden
MR (motor), FR (rijregeling), GS, AG en KS (aandrijflijn), ABS 6 en BS (remmen), RS (retarder), NR (luchtvering), INS en WS (instrumentenpaneel en onderhoud), PSM, ART, SPA en SRS
Segment
Bedrijfs- en Werkvoertuig
Onderdeel van kabelset
Truck- en buskabelset (29362)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met OBD2-diagnosekabel, Jaltest-software met licentie voor Jaltest CV
