Jaltest | SKU: JDC111A

Jaltest (JDC111A) | Knorr-Bremse (KB4-TA ABS) 7-polig OBD – 16-polig OBD2 adapterkabel | Släpvagn

Name: Jaltest (JDC111A) | Knorr-Bremse (KB4-TA ABS) 7-polig OBD – 16-polig OBD2 adapterkabel | Släpvagn
Brand: Jaltest
SKU: JDC111A
Price: 138.95 EUR
Availability: InStock

€138,95 inkl.

€114,83 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

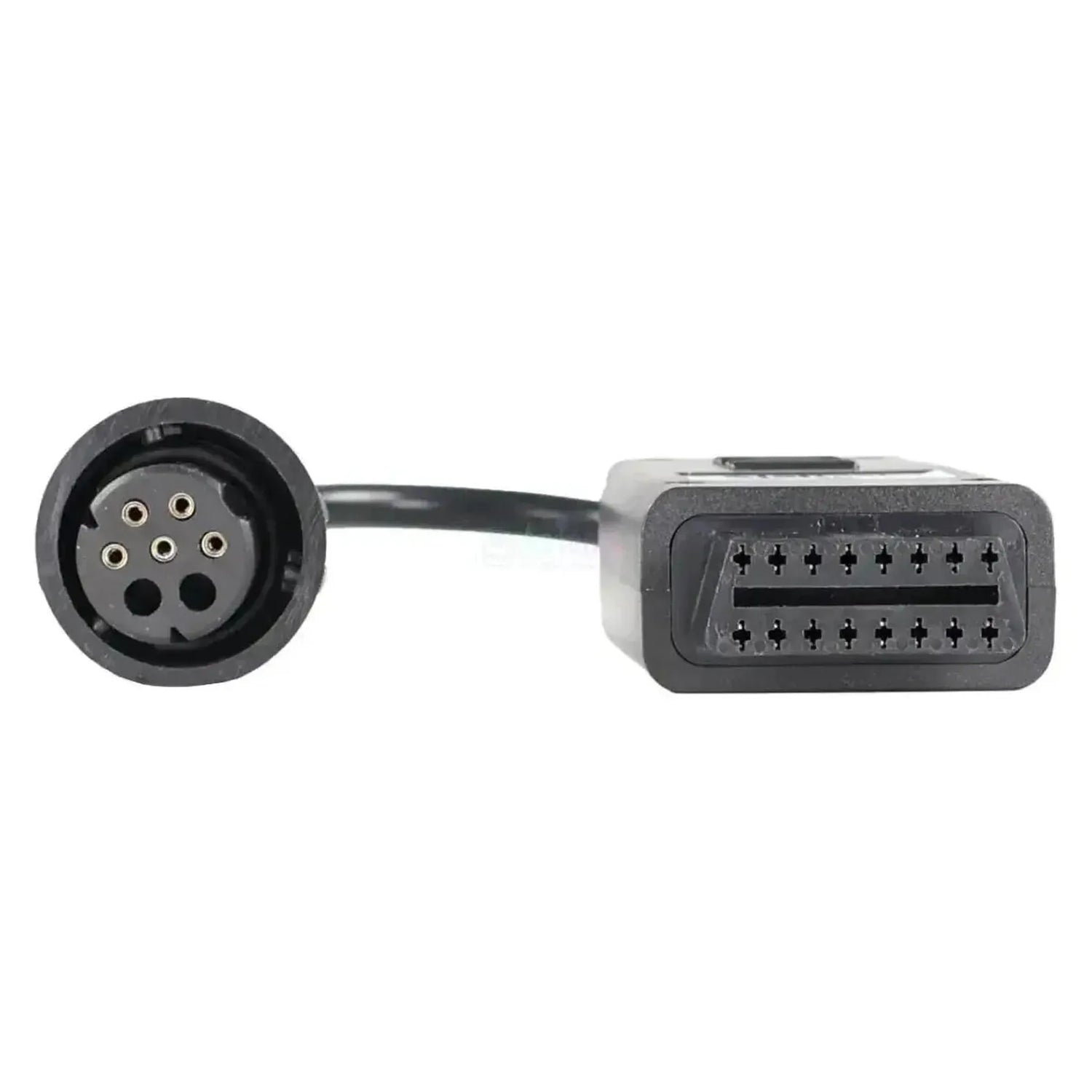

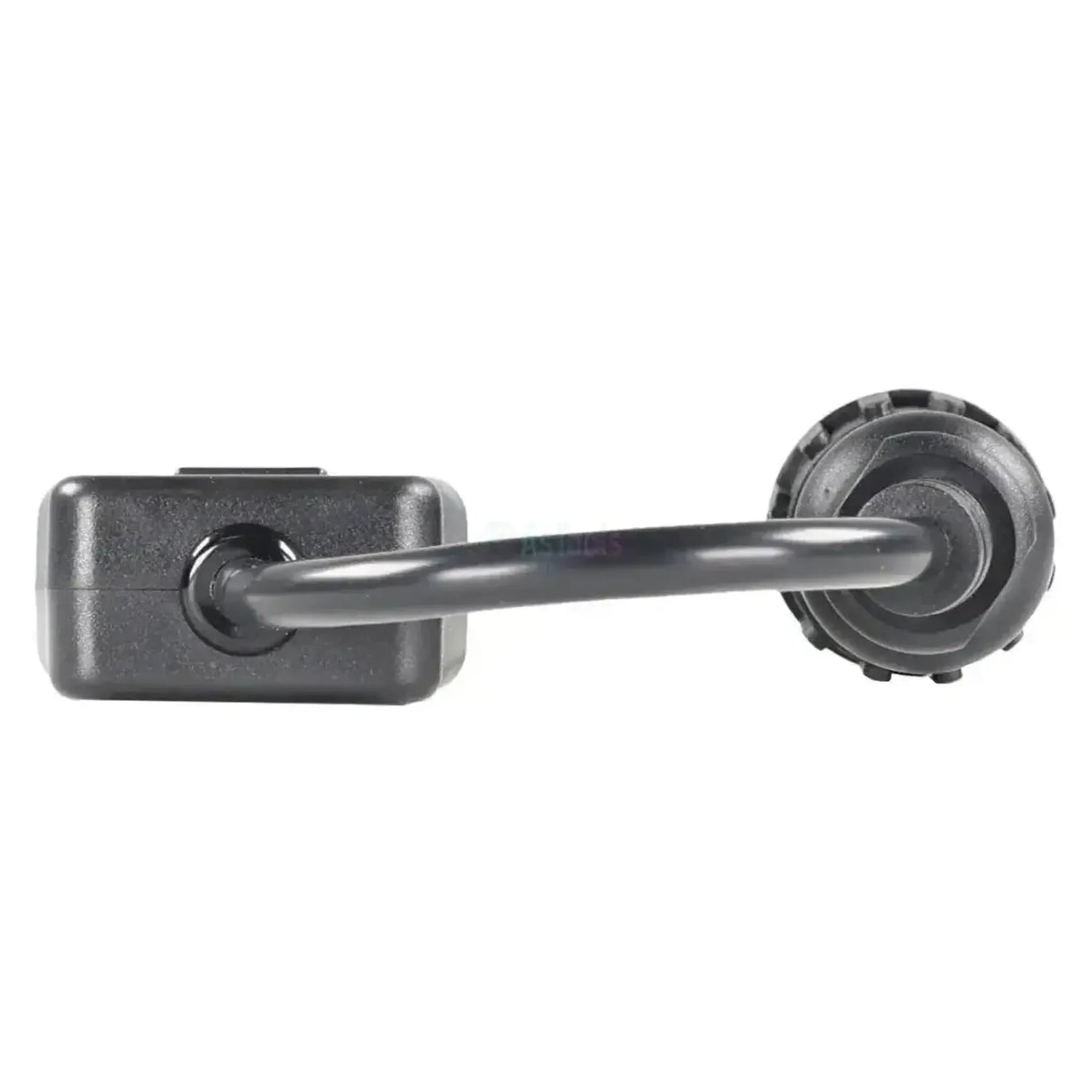

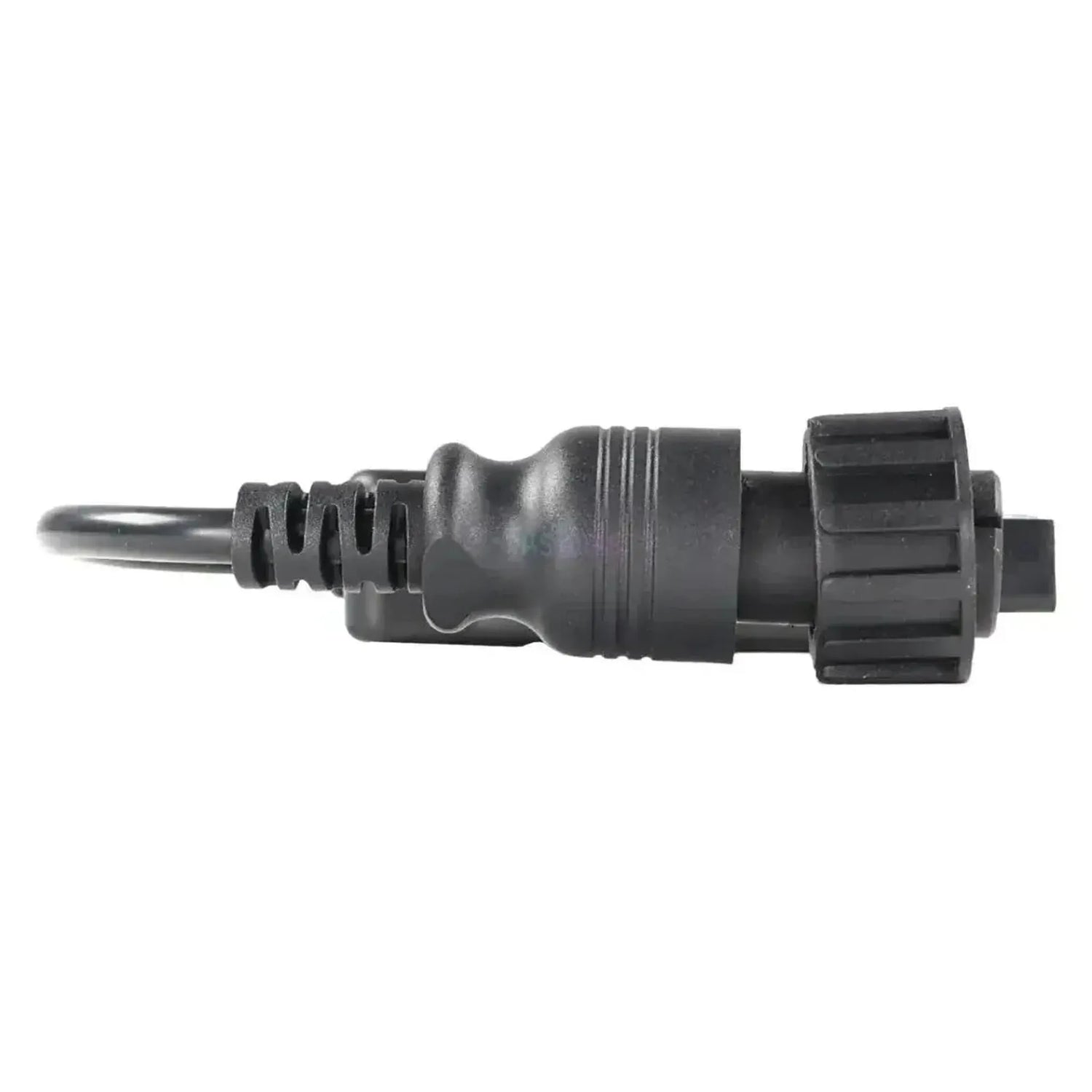

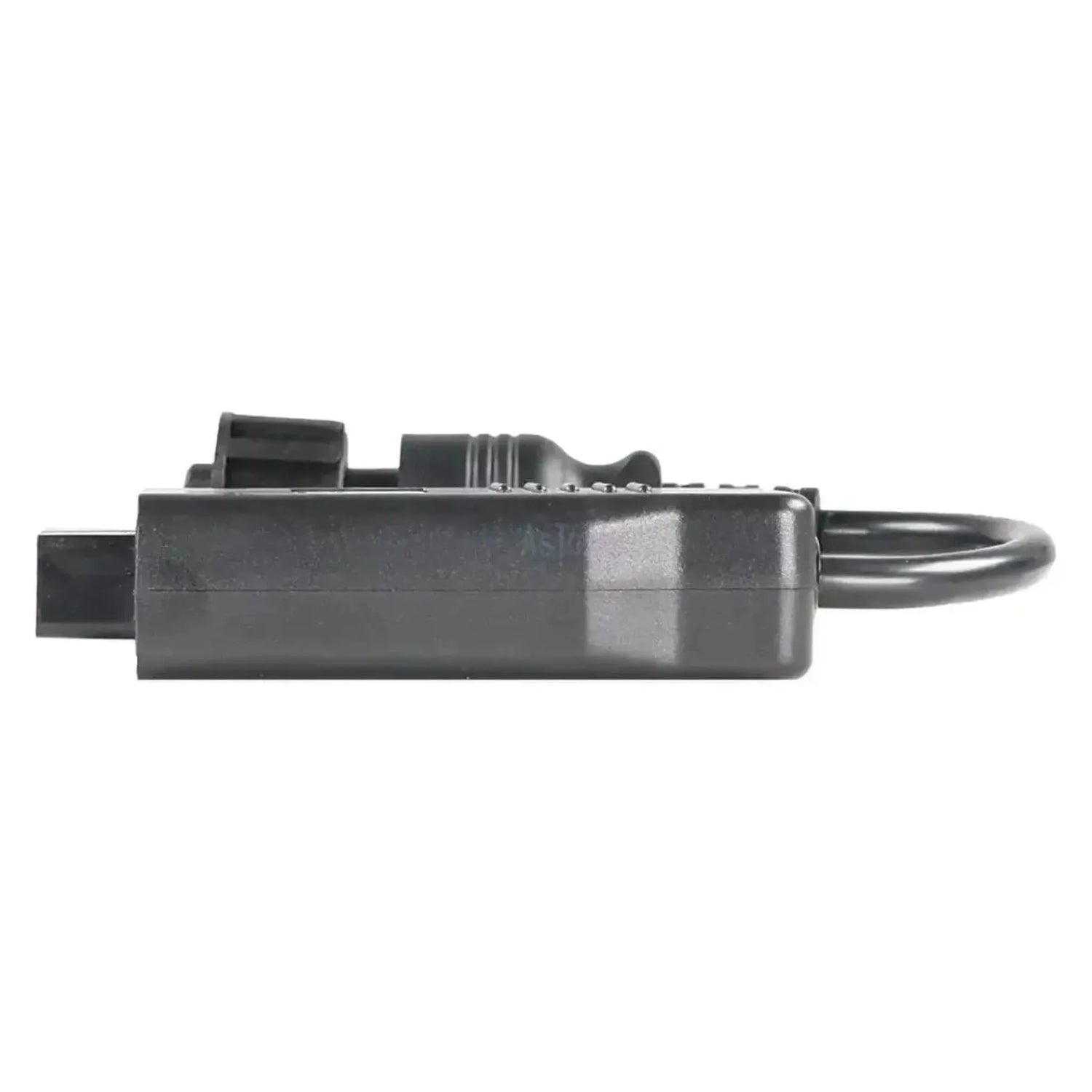

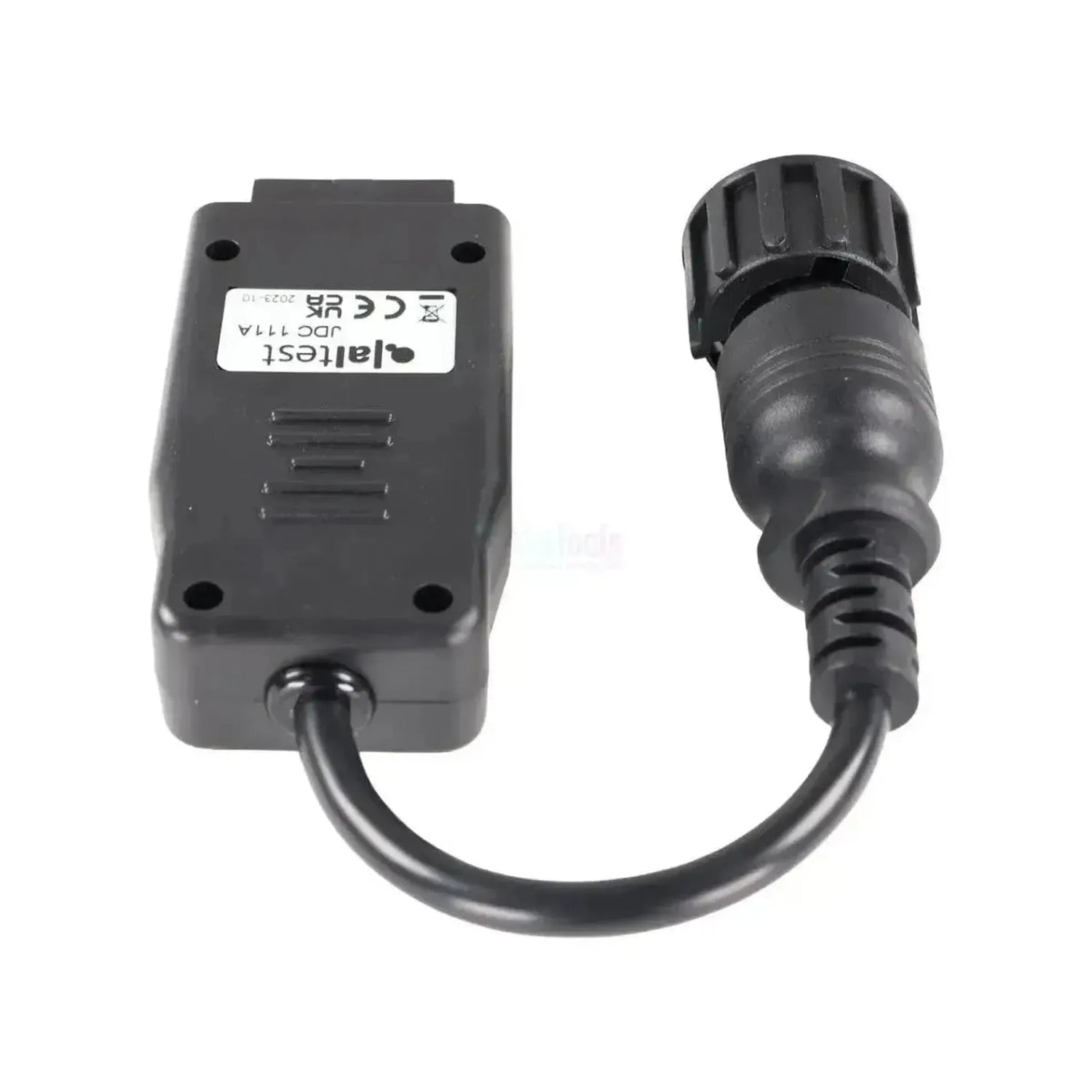

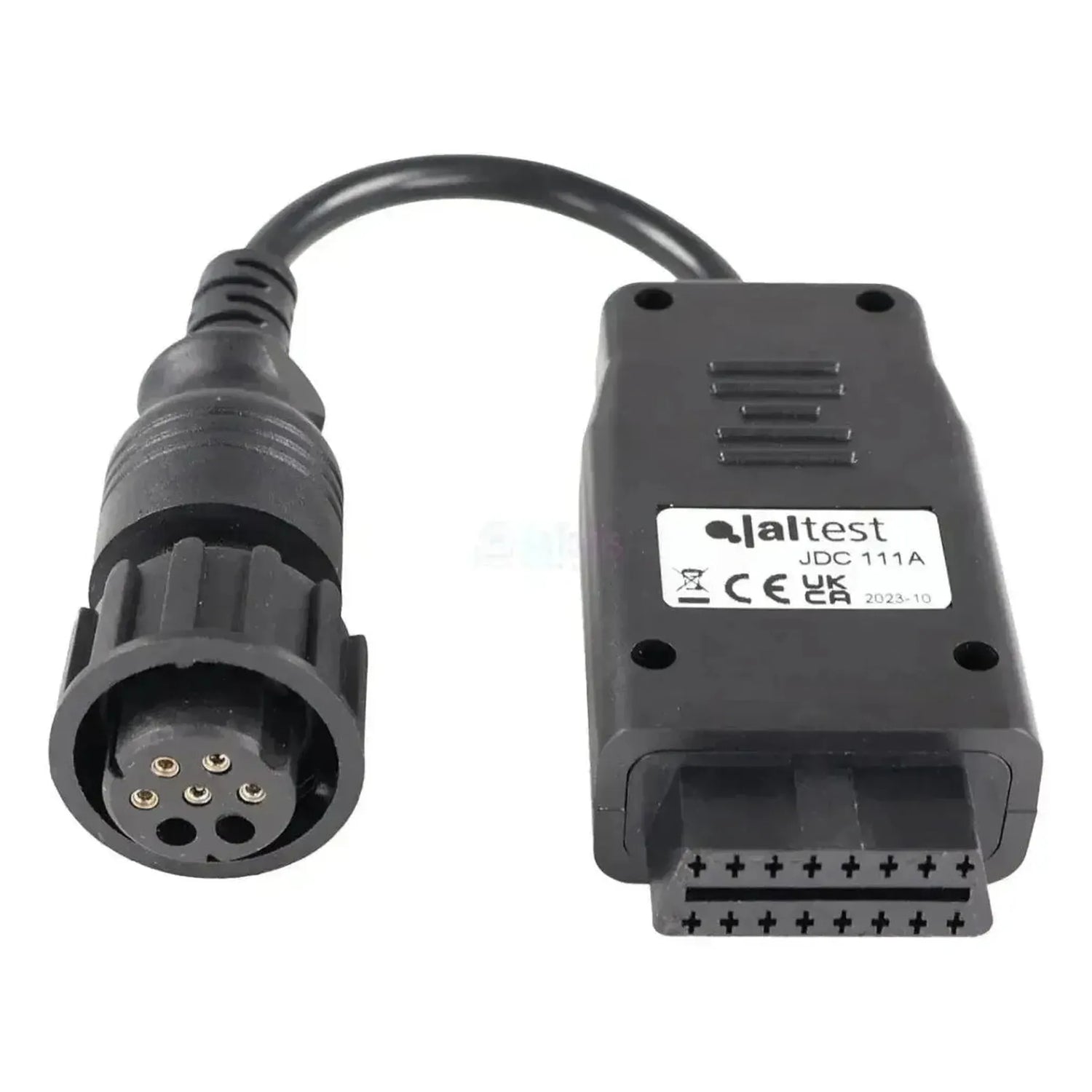

De Jaltest JDC111A verbindt de 7-pins diagnoseaansluiting van het Knorr-Bremse KB4-TA-trailer-ABS met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de trailerzijde zit een ronde zwarte stekker met een gekartelde borgring. Het huis telt zeven posities, waarvan er vier bezet zijn met bussen. Het snoer is 28 tot 30 cm lang.

Via deze kabel komt de Jaltest-software bij de regeleenheid ABS Trailer (KB4-TA). U leest het foutgeheugen en de wielsnelheidssensoren per as uit, stuurt ventielen en modulatoren aan en past de configuratie aan. Een deel van die functies komt beschikbaar met de losse module Knorr-Bremse Diagnostics (ref. 71502007). De kabel werkt met de Jaltest Link V8.1 en V9.

PLUSPUNTEN

✔Geeft toegang tot het remsysteem van de trailer, met foutcodes en de wielsnelheidssensoren per as.

✔De dekking gaat verder dan uitlezen: Ook ventielen en modulatoren aansturen en parameters instellen horen erbij.

✔Bepalend is de Knorr-Bremse-eenheid op het chassis en niet de bouwer van de oplegger, dus dezelfde kabel past op uiteenlopende trailers.

✔Werkt met de Jaltest Link V8.1 en V9, dus met de oudere en de huidige interface.

AANDACHTSPUNTEN

✕Een deel van de functies komt pas beschikbaar met de losse module Knorr-Bremse Diagnostics (ref. 71502007).

✕Alleen voor het 7-polige huis met vier bussen; is de 7-polige aansluiting volledig met pennen bezet, dan hoort daar JDC103A bij.

✕Niet bereikbaar met deze kabel: TEBS Gen2, TEBS G2.x, TEBS4 CAN, TEBS4 via K, iTEBS X, TIM G2, TRM, TPMS en iTPMS, die elk een eigen aansluiting hebben.

✕Voor gebruik zijn een Jaltest Link en een actieve licentie voor Jaltest CV nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software het anti-blokkeersysteem van de oplegger of aanhanger. De diagnoseaansluiting zit op of vlak bij de ABS-regeleenheid, doorgaans aan de voorzijde van het chassis.

Regeleenheden die u kunt benaderen

ABS Trailer (KB4-TA): Trailer-ABS.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Meetwaarden: Ook wielsnelheid per as.
Componenten: Ventielen en modulatoren aansturen.
Parameters: Remconfiguratie aanpassen.
Onderhoud: Servicemeldingen terugzetten.

Zo gebruikt u hem

Stekker controleren: Zoek de 7-polige aansluiting met vier bussen.
Aansluiten: Zet de JDC111A vast met de borgring.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest-kabel.
Spanning: Zorg dat de trailer spanning heeft.
Uitlezen: Kies Knorr-Bremse KB4-TA in Jaltest.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke oplegger of aanhanger met een Knorr-Bremse KB4-TA-eenheid waarvan de diagnoseaansluiting een 7-polig huis met vier bussen is. Voor trailers is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven, waardoor deze stekker ook op recentere opleggers in gebruik blijft.

Knorr-Bremse:

KB4-TA: Het trailer-anti-blokkeersysteem waarvoor deze kabel is gemaakt.
TEBS-generaties: Lopen via een eigen aansluiting.

Afbakening:

Chassismerk: Niet bepalend; de kabel volgt de Knorr-Bremse-eenheid op het chassis.
Bouwjaar: Niet bepalend; voor trailers is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven.

💡

Goed om te weten: Zowel deze kabel als de JDC103A eindigt op een ronde 7-polige stekker. Het verschil zit in het binnenwerk: Hier vier bussen in een huis met zeven posities, daar zeven pennen waarvan één in het midden. Controleer dat aan de trailer zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC111A) | Knorr-Bremse (KB4-TA ABS) 7-pins OBD - 16-pins OBD2 Verloopkabel | Trailer

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: CV tunga fordon
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Släpvagn

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 7-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd: 28 till 30 cm

Användning

Referensnummer: JDC111A
Styrenheter: ABS Släpvagn (KB4-TA)
Krävs för användning: Jaltest Link och en aktiv licens för Jaltest CV

Övriga specifikationer

Toepassing: Knorr-Bremse KB4-TA trailer-ABS
Aanvullend mogelijk: Module Knorr-Bremse Diagnostics (ref. 71502007) voor de volledige functieomvang
