Upptäck liknande produkter: Fordon OBD-förlängningskablar och adaptrar, Jaltest, Jaltest förlängningskablar och adaptrar
Jaltest  |  SKU: JDC553A

Jaltest (JDC553A) | Jungheinrich 9-polig SUB-D – 16-polig OBD2 adapterkabel | Lyft- och lyftanordningar

€162,95 inkl.
€134,67 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

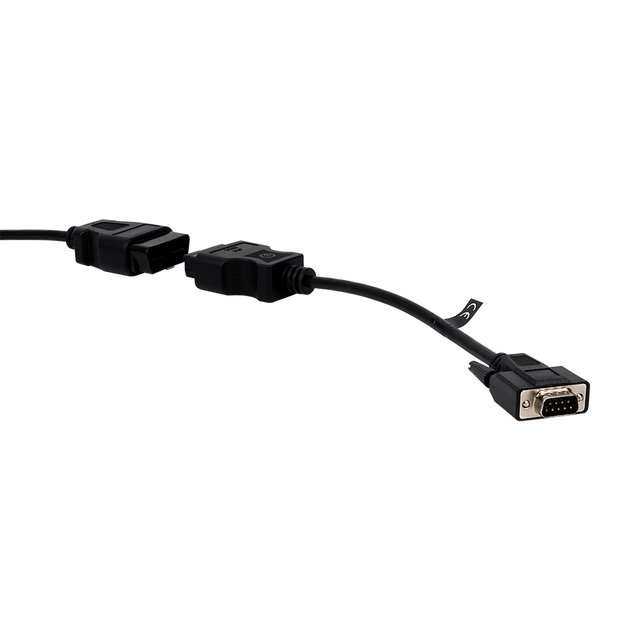

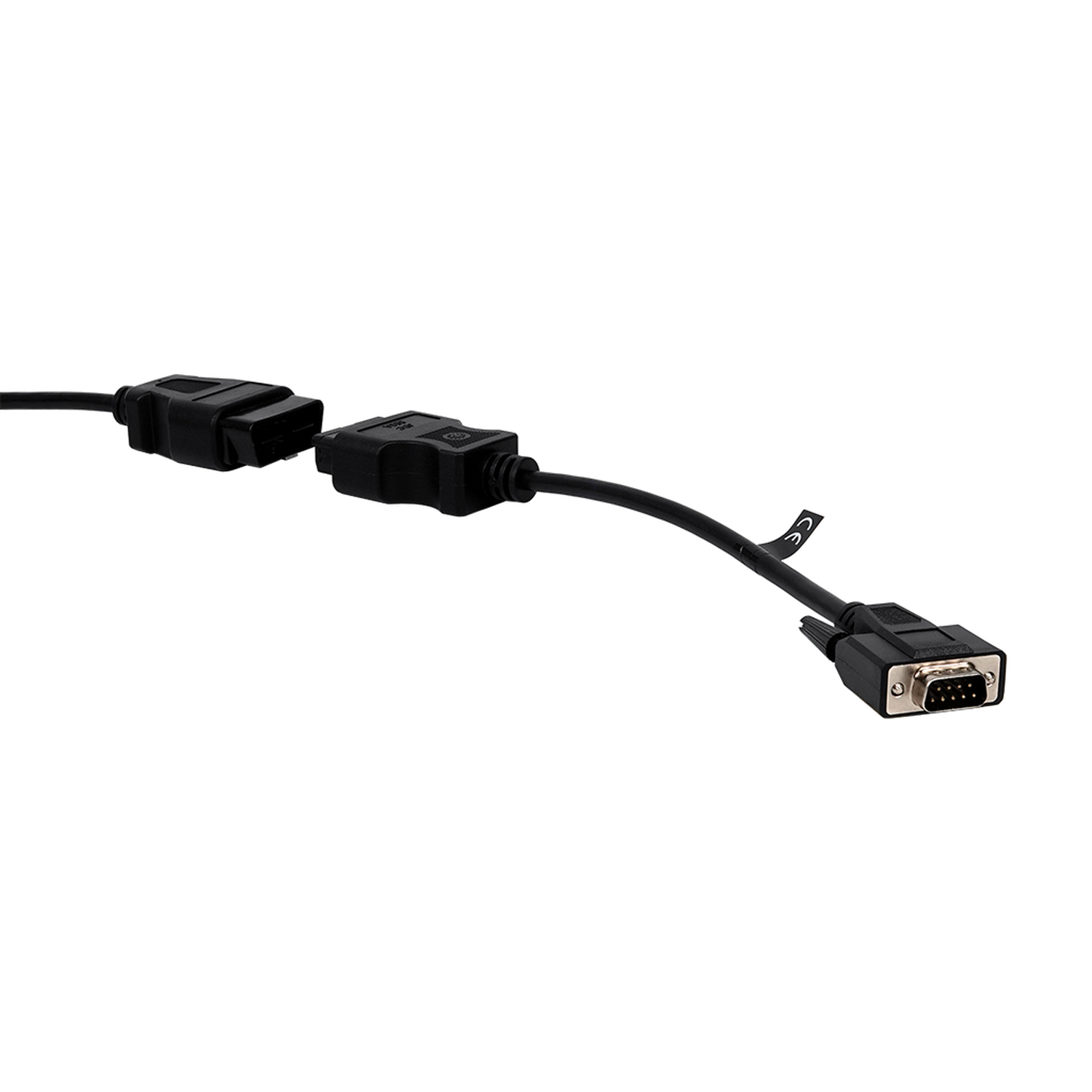

De Jaltest JDC553A is de diagnosekabel tussen de 9-pins SUB-D-aansluiting van Jungheinrich en de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Het snoer meet 28 tot 30 cm. Aan de machinezijde zit een SUB-D-stekker met negen mannelijke pinnen in een vernikkelde D-vormige kraag met twee schroefbouten, aan de andere kant een zwart gegoten OBD2-huis.

Jungheinrich gebruikt deze stekker op de elektrische EFG- en magazijnseries en op de DFG-diesel- en TFG-LPG-heftrucks. Daarachter liggen de machinecomputers MCM, MCM2 en DLC, de hydrauliekregeling HCU, de vermogensmodules LMC en RMC, het instrumentenpaneel DC en, op de DFG/TFG-uitvoeringen, de motorregelingen E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA). De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Past op elektrische EFG-heftrucks, DFG-diesel, TFG-LPG en de magazijnseries met de 9-pins SUB-D-aansluiting.
✔Bereikt op de elektrische trucks de vermogensmodules LMC en RMC, de hydrauliekregeling HCU en de machinecomputers DLC en MCM.
✔Op de DFG/TFG-uitvoeringen komt daar de motorregeling bij: E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA).
✔Het instrumentenpaneel DC levert de onderhoudsgegevens van de machine, met servicerapport.

AANDACHTSPUNTEN

✕Bij de vermogensmodules LMC en RMC zijn geen ECU-gegevens beschikbaar.
✕Het instrumentenpaneel DC geeft geen foutcodes; daar leest u alleen meetwaarden, ECU-gegevens en onderhoudsgegevens uit.
✕Alleen voor de 9-pins SUB-D-aansluiting van Jungheinrich; andere merken gebruiken een eigen stekker.
✕Met 28 tot 30 cm is het snoer kort; de interface hangt vlak bij de SUB-D-aansluiting van de truck.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt per serie en aandrijving: De elektrische trucks werken met de vermogensmodules, de diesel- en LPG-uitvoeringen daarnaast met een motorregeling.

Regeleenheden die u kunt benaderen

  • MCM en MCM2: Centrale voertuigcomputer.
  • DLC: Machinecomputer EFG-serie.
  • HCU: Hydrauliek van het hefwerk.
  • LMC en RMC: Vermogensmodules hef en rijden.
  • DC: Instrumentenpaneel, onderhoud.
  • E-CDIS: Commonrail, aanvullende acties.
  • EDC 16 U31 en EDC 17 CP20: Overige dieselregelingen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: Bij de E-CDIS-motorregeling.

Zo gebruikt u hem

  1. Stekker zoeken: In de bedieningsruimte of onder de kap.
  2. Aansluiten: Zet de SUB-D vast met de twee schroefbouten.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Contact aan: Schakel de truck in.
  5. Uitlezen: Kies Jungheinrich en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op Jungheinrich-heftrucks en -magazijntrucks met de 9-pins SUB-D-aansluiting. Onderstaande series voert Jaltest MHE in de dekking; welke aansluiting er op uw truck zit, controleert u ter plekke.

Jungheinrich:

  • EFG-serie (EFG 110 t/m EFG S50): Elektrische vorkheftrucks, 2004 - 2024.
  • DFG-serie (DFG 316 t/m DFG 690): Dieselheftrucks, 1999 - 2025.
  • TFG-serie (TFG 316 t/m TFG S50): LPG-heftrucks, 2007 - 2025.
  • ETV / ETM-serie: Reachtrucks, 1999 - 2024.
  • ECE / ECC / ECD-serie: Meeloop- en meerijpallettrucks, 1997 - 2024.
  • EJE / EJC / EJD / EJR-serie: Elektrische pallet- en stapelaars, 1995 - 2024.
  • ERE / ERD-serie: Meerijpallettrucks, 1995 - 2024.
  • ESE / ESD / ESC-serie: Stapelaars en orderpickers, 2004 - 2026.
💡
Goed om te weten: De 9-pins SUB-D-aansluiting zit in de bedieningsruimte of onder de kap van de truck. U herkent hem aan de D-vormige kraag die met twee schroefbouten wordt vastgezet. Controleer eerst welke aansluiting op uw truck zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC553A) | Jungheinrich 9-pins SUBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • MHE intern transport
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Lyft- och hissanordning

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
9-poligt SUB-D
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
28 till 30 cm

Diagnosfunktioner

Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid
Om det går att se när nästa service ska utföras. Användbart för att planera servicen väl.Visa servicedata

Användning

Vilken Jaltest-kabelsats som denna kabel även ingår i. Om Ni redan har den satsen har Ni kanske redan denna kabel.Ingår i kabelsats
MHE-kabelsats gaffeltruckar
Referensnummer
JDC553A
Krävs för användning
Jaltest Link och en giltig programvarulicens

Övriga specifikationer

Toepassing
Jungheinrich heftrucks en magazijntrucks
Regeleenheden
MCM, MCM2 en DLC (machinecomputers), HCU (hydrauliek), LMC en RMC (vermogensmodules), DC (instrumentenpaneel), E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA) (motor)
Interface
Jaltest Link, versie V8.1 of V9
Onderdeel van kabelset
MHE-kabelset heftrucks (70002022)
