Jaltest | SKU: JDC101A

Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-polig OBD – 16-polig OBD2 Adapterkabel | Trailer

Name: Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-polig OBD – 16-polig OBD2 Adapterkabel | Trailer
Brand: Jaltest
SKU: JDC101A
Price: 74.95 EUR
Availability: InStock

€74,95 inkl.

€61,94 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

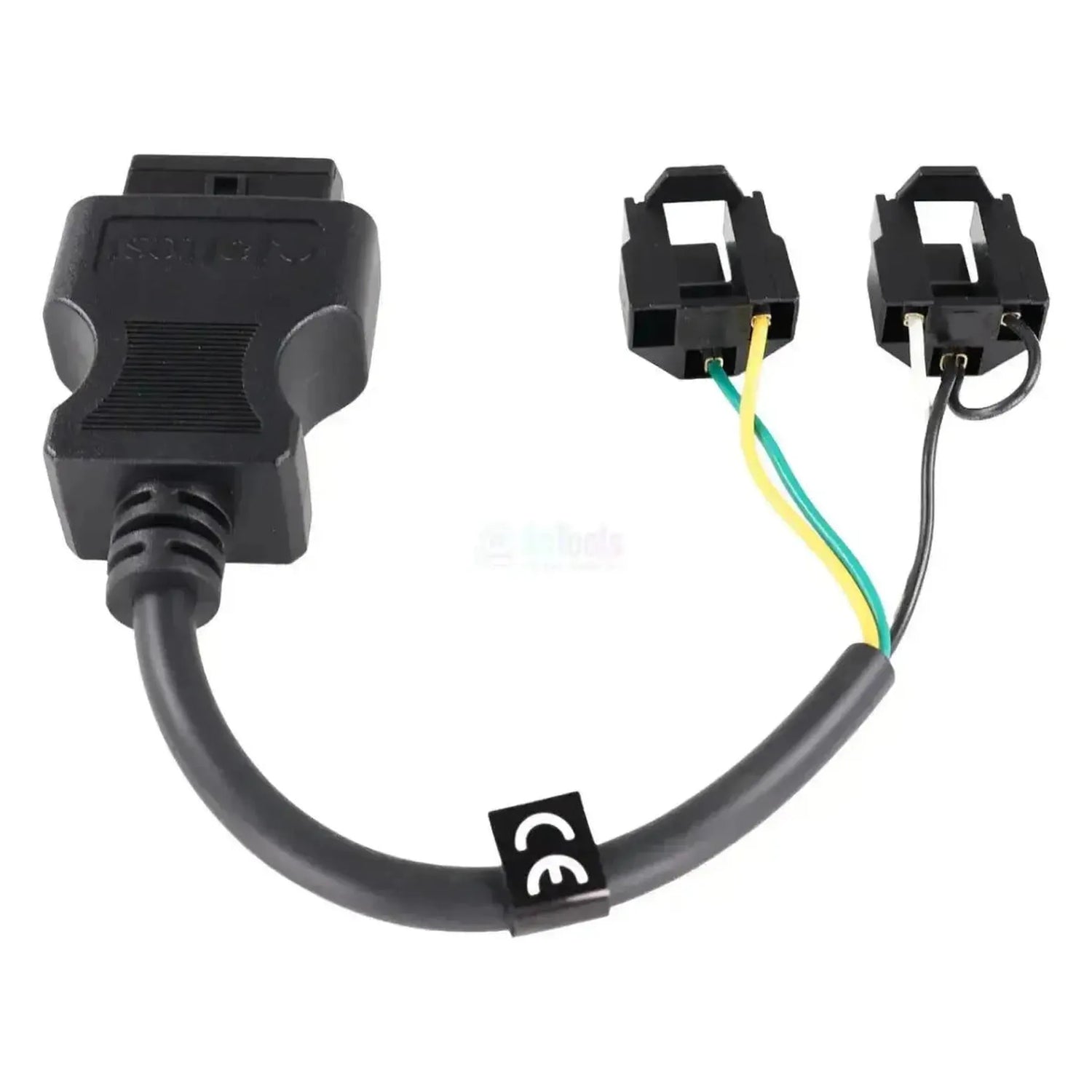

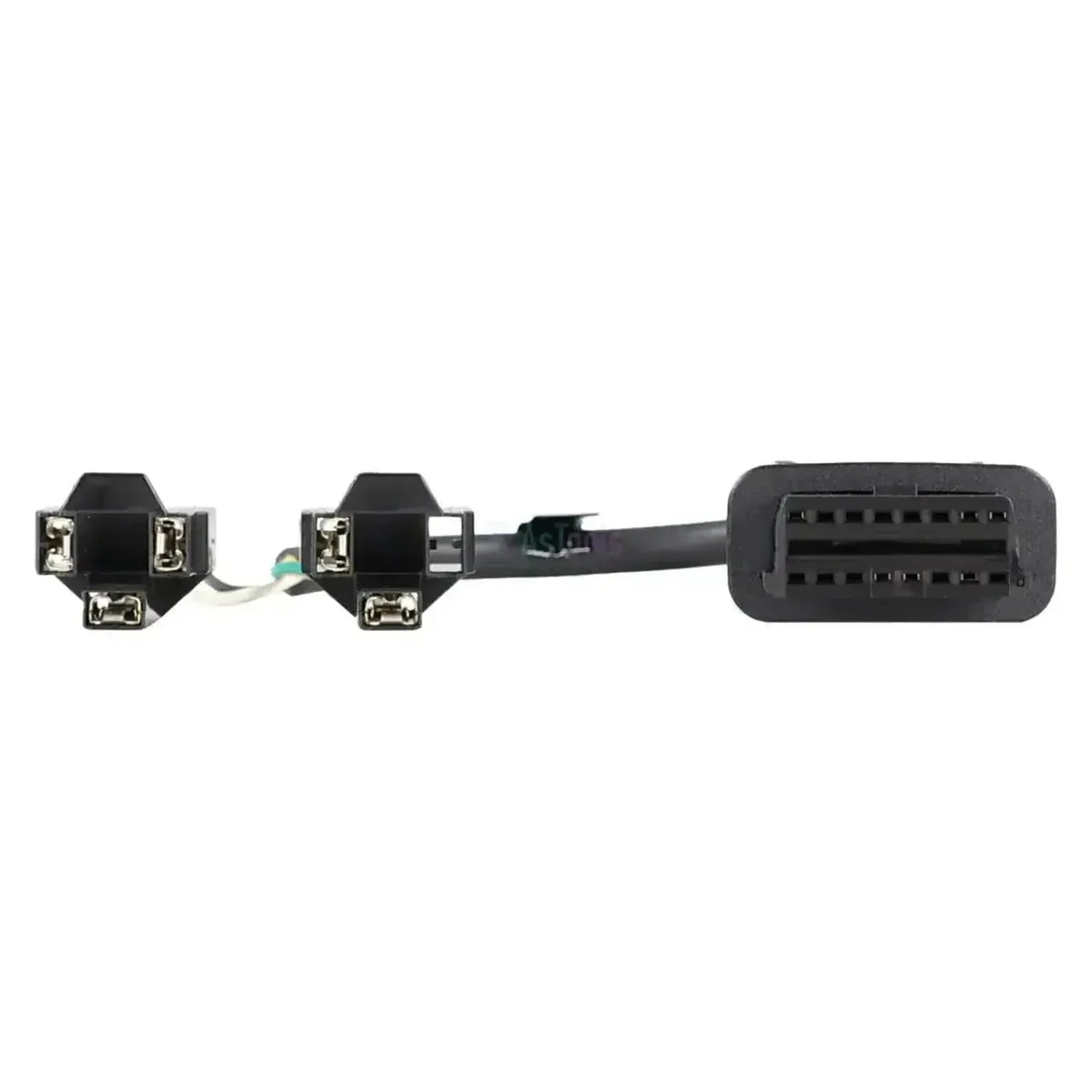

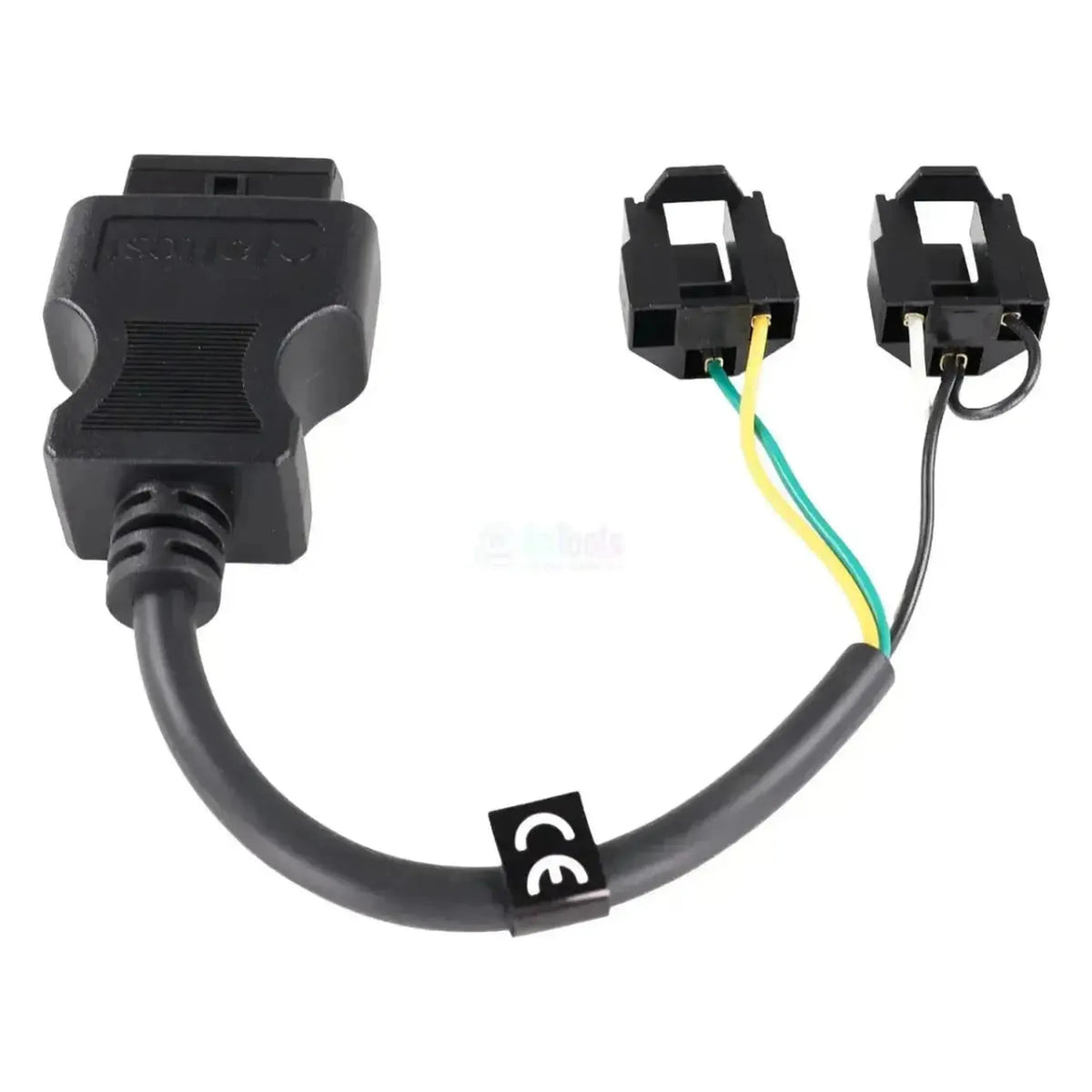

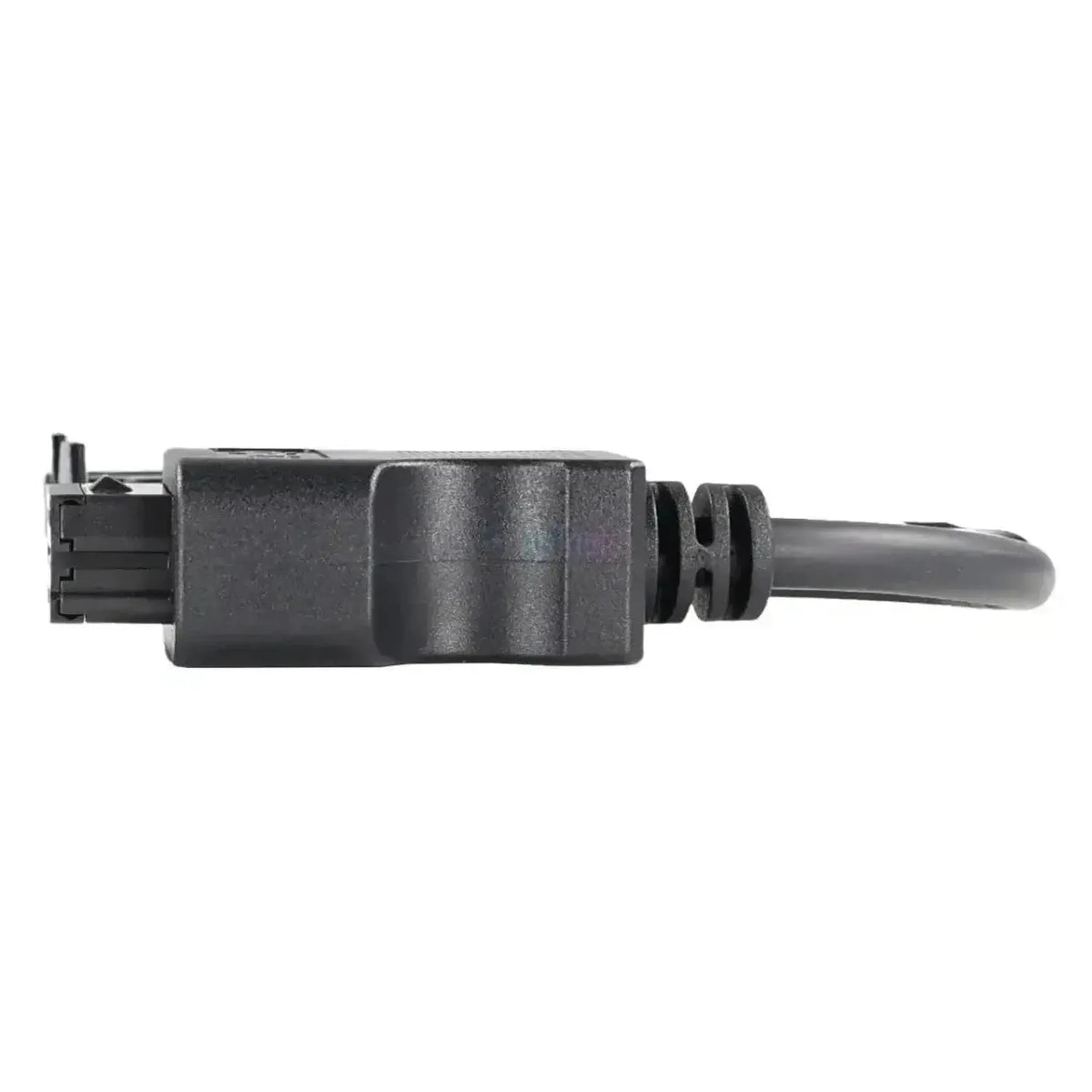

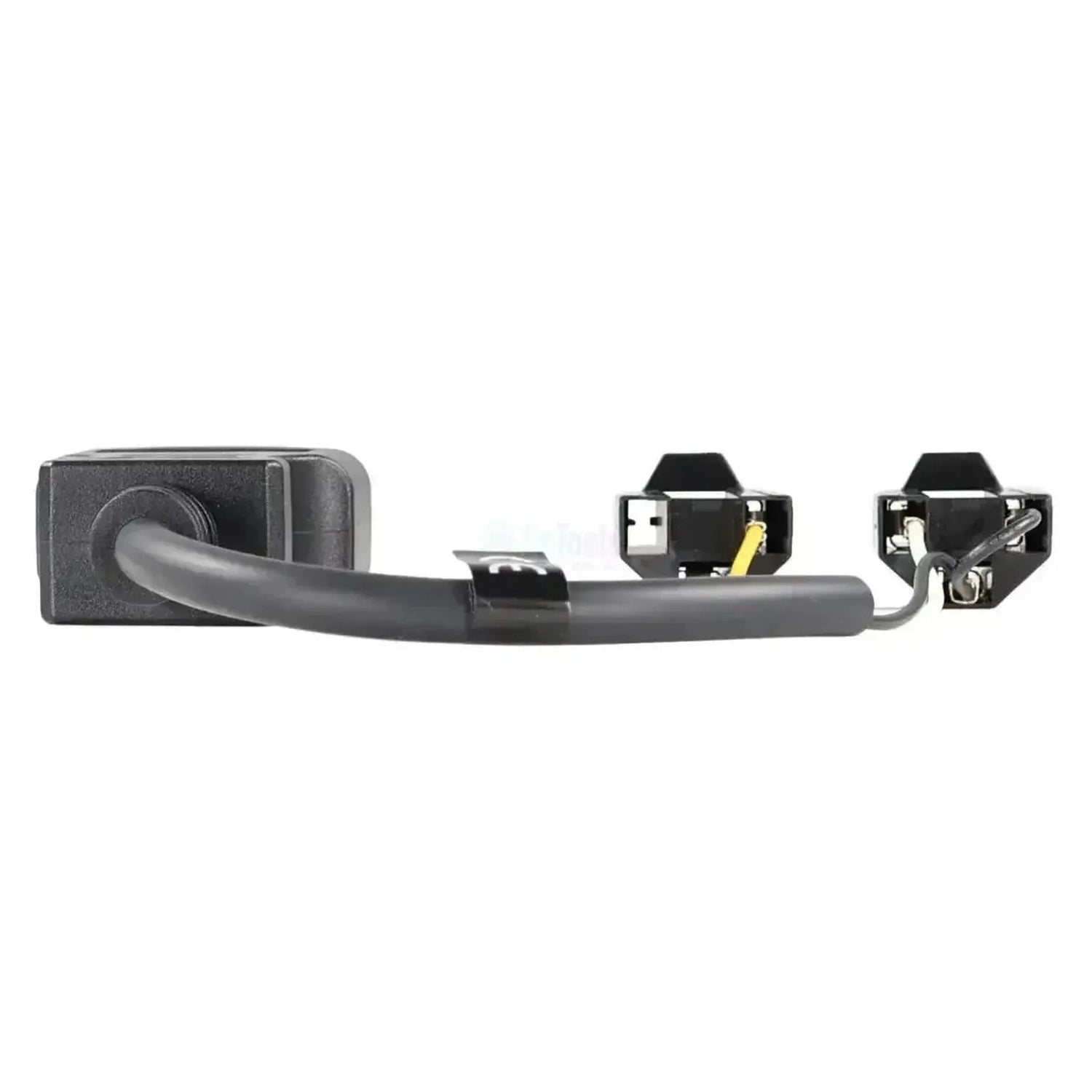

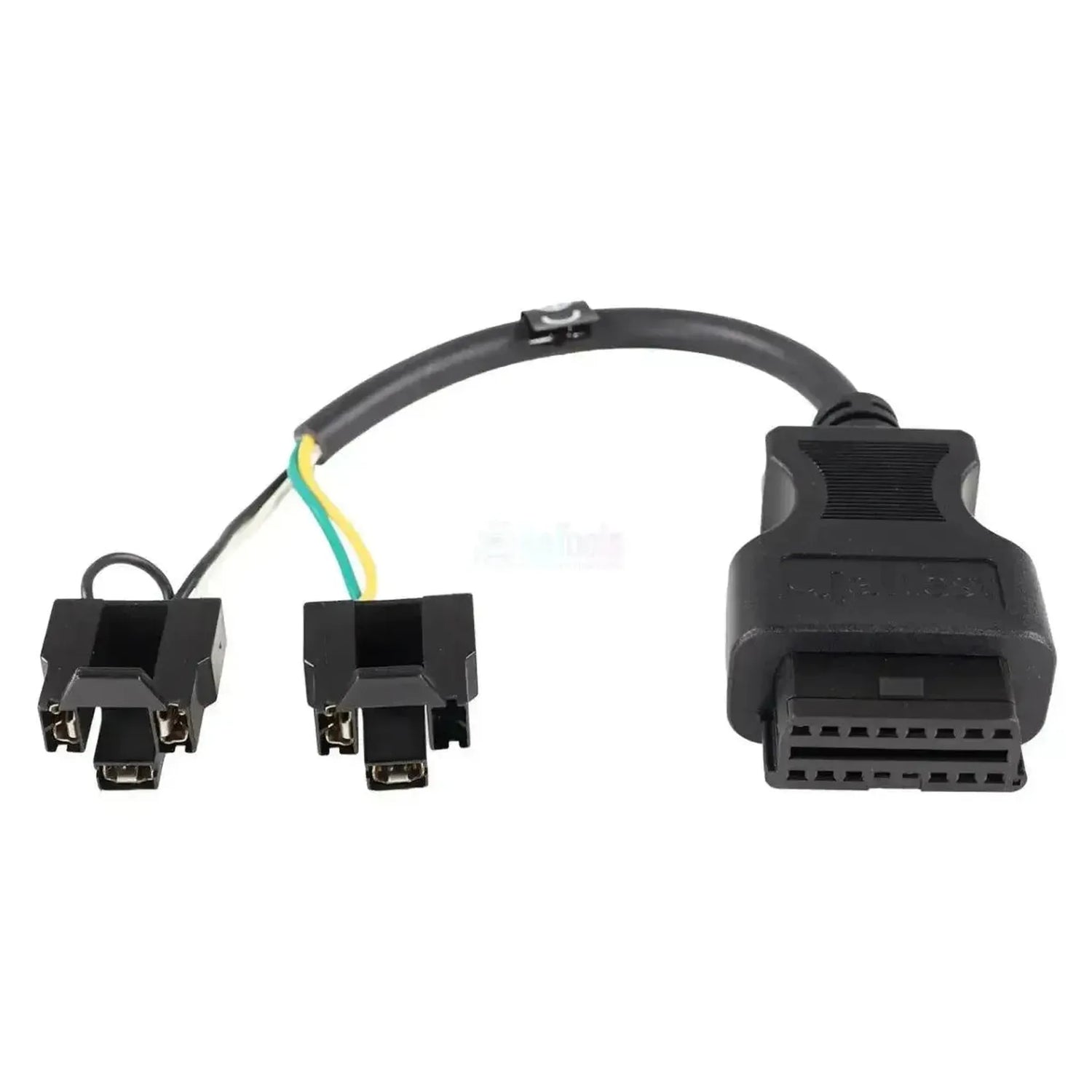

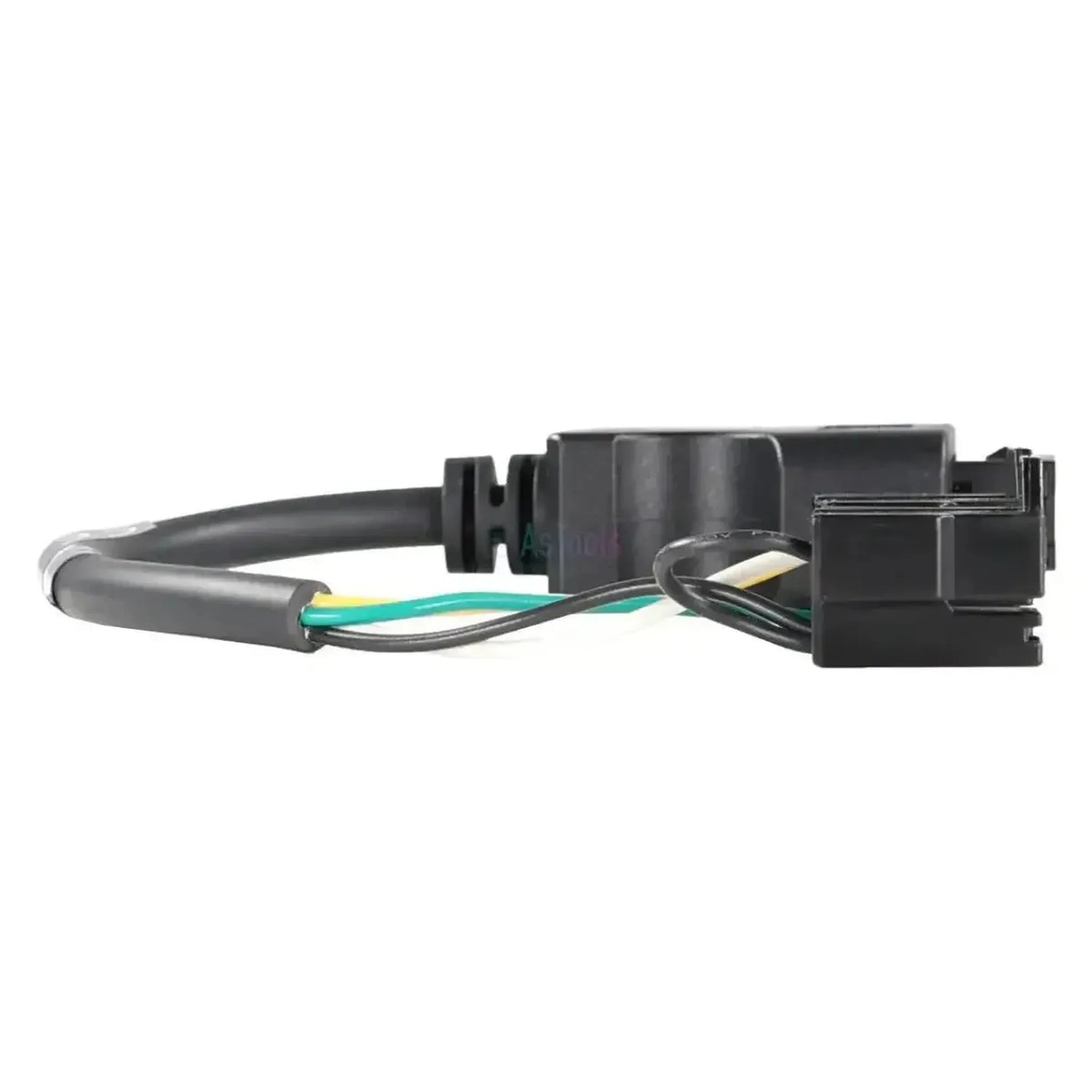

Jaltest JDC101A kopplar 3+3-stifts diagnosanslutningen på Haldex Modal-bromssystemet för släpvagn till 16-stifts OBD2-ingången på din Jaltest-diagnoskabel. Bakom OBD2-kontakten går en svart kabel till två svarta kontakthus med vardera tre kammare: Det ena har tre mässingsfärgade platta hylsor, det andra har två. Båda har hylsor och ansluts var och en till ett eget knivblock på Modal-enheten. Kabeln är 28 till 30 cm lång.

Bakom den anslutningen kommer Jaltest-programvaran åt ABS MODAL, det antiblockeringssystem för påhängsvagnar och släpvagnar. Du läser av felkoder, mätvärden, ECU-data och servicedata. Eftersom det är Haldex-enheten som är avgörande och inte tillverkaren av påhängsvagnen, passar kabeln på olika släpvagnsmärken. Den fungerar med Jaltest Link V8.1 och V9 och omfattas av Jaltest CV.

FÖRDELAR

✔Båda 3-poliga kontakthusen sitter på en kabel, så du ansluter Modal-enheten i ett moment.

✔ABS MODAL ingår i omfattningen med felkoder, mätvärden, ECU-data och servicedata.

✔Det som är avgörande är Haldex-enheten på chassit och inte märket på påhängsvagnen.

✔Kan användas med Jaltest Link V8.1 och V9, alltså med både äldre och nuvarande gränssnittsgenerationer.

ATT TÄNKA PÅ

✕Endast för 3+3-stifts Modal-anslutningen; Modular-utförandet med en rund 4-polig kontakt omfattas av JDC102A.

✕För ABS MODAL är det enbart avläsning: aktivera komponenter och ställa in parametrar ingår inte i omfattningen.

✕Övriga Haldex-system, såsom MODULAR/PLC, PLC Select, ITCM, MGX, U-ABS, EB+/TRS, EPV och TPMS, når du inte med den här kabeln; de har vardera en egen anslutning.

✕Med 28 till 30 cm är kabeln kort, så du arbetar nära styrenheten på chassit.

Användningsområden och funktioner

Via den här anslutningen når du med Jaltest-programvaran bromsstyrningen på påhängsvagnen eller släpvagnen, inte dragfordonet. Vilken Haldex-enhet du påträffar avgörs av systemgenerationen på chassit och inte av släpvagnsmärket.

Styrenheter som du kan nå

ABS MODAL: Antiblockeringssystem för släpvagn.

Vad du kan göra

Felkoder: Läsning med beskrivning.
Mätvärden: Med meddelande om utanför intervall.
ECU-data: Data från styrenheten.
Underhållsdata: Intervall och serviceprotokoll.

Så här använder du den

Hitta anslutningen: Leta upp Modal-enheten på chassit.
Anslut: Tryck in båda kontakthusen på var sitt knivblock.
Koppla Link: Anslut OBD2-sidan till diagnoskabeln.
Spänning: Se till att släpvagnen har spänning.
Avläsning: Välj Haldex och systemet ABS MODAL.

Kompatibla fordon och användningsområden

Det som avgör är kontakten, inte modellen. Den här kabeln passar på varje påhängsvagn eller släpvagn där Haldex Modal-enheten med två 3-poliga anslutningar sitter på chassit. Släpvagnar med en rund 4-polig Haldex-kontakt hör till JDC102A eller JDC108A.

Haldex (avgränsning):

ABS MODAL: Antiblockeringsreglering för påhängsvagnar och släpvagnar.
Chassimärke: Inte avgörande; kabeln följer Haldex-enheten.
Byggår: Inte avgörande; det är anslutningen som gäller.

💡

Bra att veta: De två kontakthusen har båda hylsor och passar därför inte i varandra. Var och en ansluts till ett eget knivblock på Modal-enheten. Finns det en rund 4-polig kontakt på chassit har du ett annat Haldex-utförande. Kontrollera på släpvagnen hur anslutningen är utförd innan du beställer.

Förpackningens innehåll

1x Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-stifts OBD – 16-stifts OBD2 Adapterkabel | Släpvagn

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: CV tunga fordon
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Släpvagn

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 3+3-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd: 28 till 30 cm

Diagnosfunktioner

Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja
Om det går att se när nästa service ska utföras. Användbart för att planera servicen väl.Visa servicedata: Ja
