Jaltest  |  SKU: JDC209A

Jaltest (JDC209A) | DAF 16-polig OBD1 – 16-polig OBD2 adapterkabel | Lastbil

€109,95 inkl.
€90,87 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

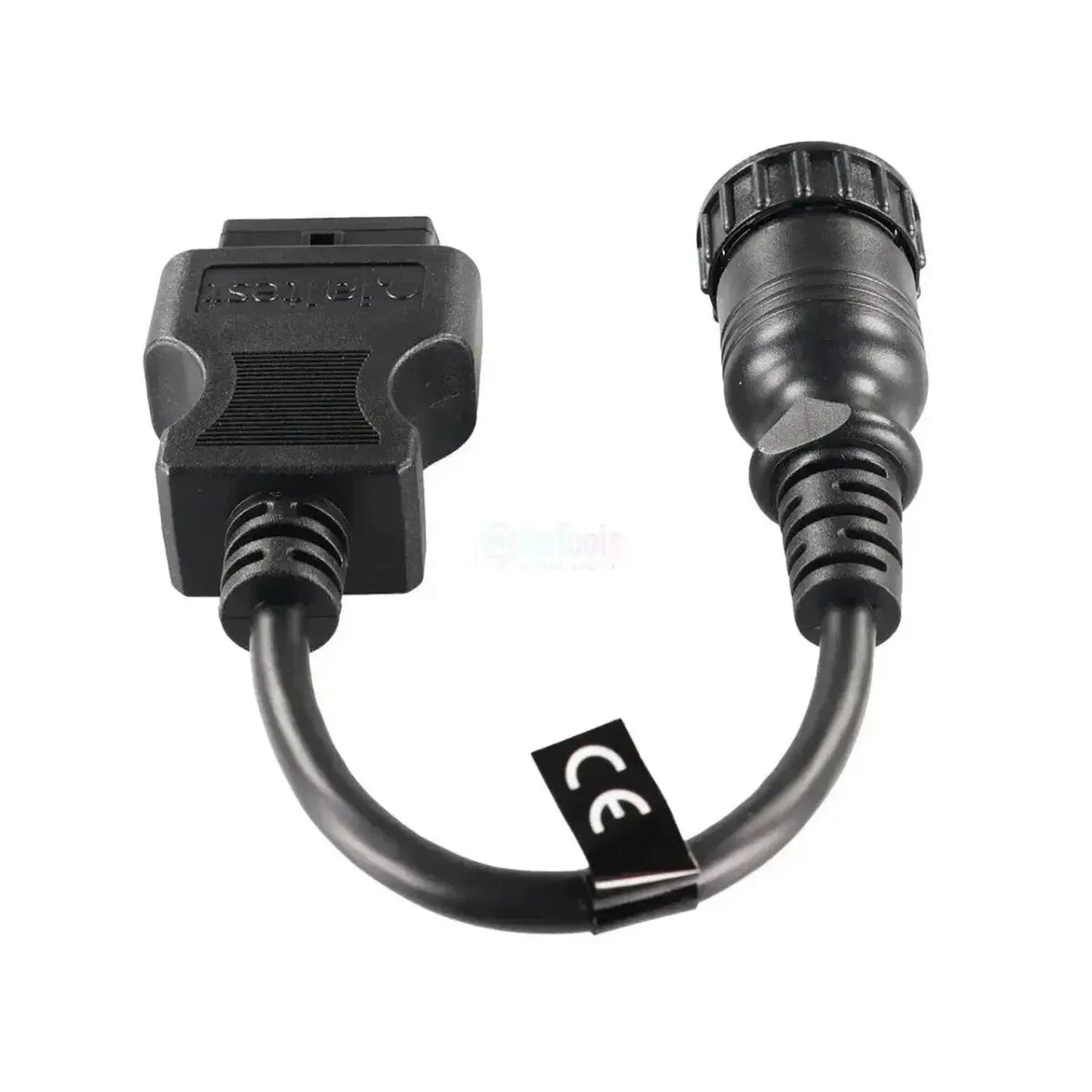

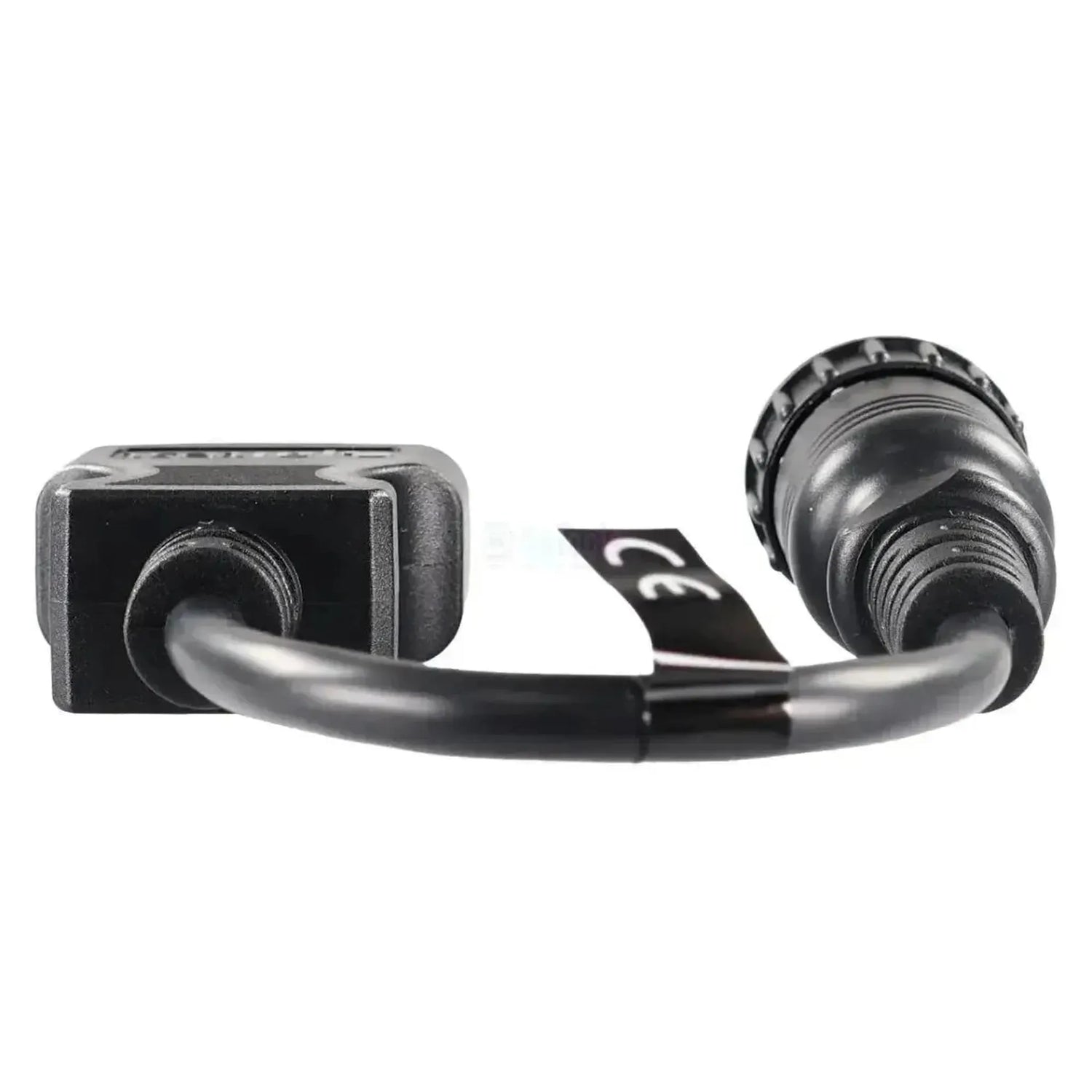

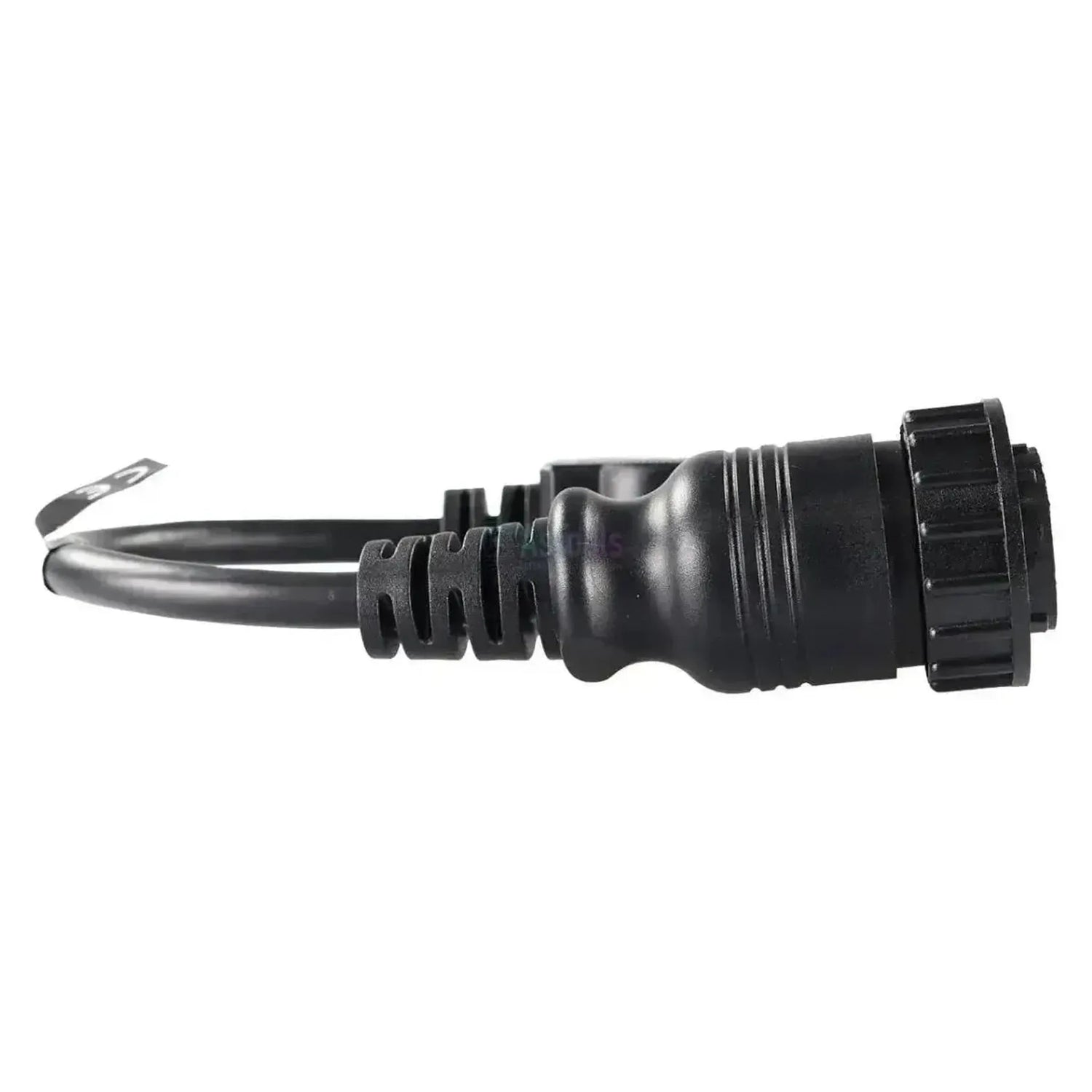

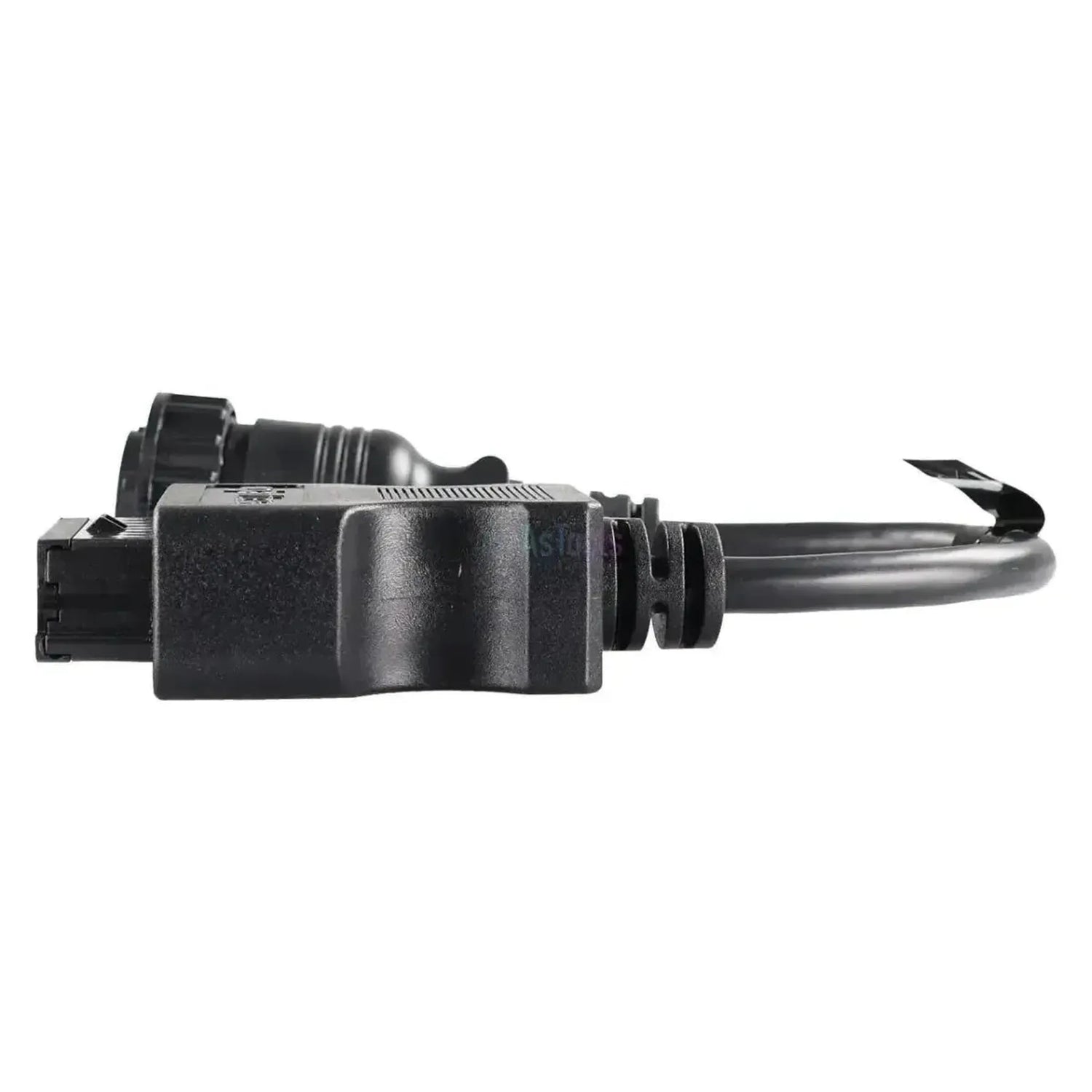

Jaltest JDC209A ansluter DAF-lastbilarnas egna 16-poliga diagnosuttag till 16-stifts OBD2-ingången på din Jaltest-diagnoskabel. På fordonssidan sitter en rund svart kontakt med en räfflad kopplingsring som du skruvar fast. I den grå framsidan finns sexton numrerade positioner, varav fjorton har ett uttag. Kabeln är 28 till 30 cm lång.

Med kabeln ansluten når Jaltest-programvaran styrenheterna i DAF:s generationer från före den standardiserade anslutningen. Beroende på modell och tillverkningsår gäller det motorstyrningarna UPEC och EDC Cummins Celect i 95XF, och i CF-serien fordonsdatorn VIC och växellådan AS Tronic, samt broms-, luftfjädrings- och färdskrivarsystem. Kabeln fungerar med Jaltest Link V8.1 och V9 och omfattas av Jaltest CV.

PLUSPUNTEN

✔Når motorstyrningarna UPEC med enhetspumpar och EDC Cummins Celect i 95XF.
✔I CF-serien även den centrala fordonsdatorn VIC, växellådan AS Tronic och instrumentpanelen DIP-4.
✔Bromsar (ABS och EBS), luftfjädring (ECAS-2 och ECAS-3) och färdskrivaren (MTCO och DTCO) ingår i samma täckning.
✔En kabel för 95XF och XF95 och för de första CF- och LF-generationerna med denna runda anslutning.

ATT TÄNKA PÅ

✕Fordonssidan är rund med en kopplingsring, inte den platta D-formade OBD2-kontakten; siffran 16 avser antalet positioner i den runda framsidan.
✕Från Euro IV (oktober 2005) övergick DAF till 16-stifts OBD2-anslutningen; vid Euro 4 eller nyare behöver du inte denna kabel.
✕Täckningen skiljer sig mellan generationerna: 95XF har ingen central fordonsdator, CF85 har en sådan, dessutom servicesystem och extra värmemoduler.
✕För användning krävs en Jaltest Link och en licens för Jaltest CV; dessa ingår inte i kabeln.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som läser ut äldre DAF-lastbilar med Jaltest Link. Vilka enheter som finns beror på modell och tillverkningsår: en 95XF har tydligt mindre elektronik än en CF85. Enheterna nedan kommer från Jaltests DAF-täckning.

Styrenheter du kan komma åt

  • UPEC: Motorstyrning med enhetspumpar.
  • EDC Cummins Celect: Motor med enhetsinsprutare.
  • VIC: Central fordonsdator.
  • AS Tronic: Automatiserad växellåda.
  • ABS C / D / D-E, EBS / EBS 2: Bromsar.
  • EST-32 / EST-42: Hjälpbroms, retarder.
  • ECAS-2 4x2 / 6x2, ECAS-3: Luftfjädring.
  • MTCO och DTCO: Färdskrivare.
  • DIP-4 och Service: Instrument och service.
  • EMAS: Elektrohydraulisk styrning av flera axlar.
  • ACH-EA och ACH-EW: Luft- och vattenvärme.
  • Startspärr: Med ALS-S och CDS-3.

Vad du kan göra

  • Felkoder: Läs och radera per system.
  • Mätvärden: Visa i siffror och diagram.
  • Komponenter: Styr och testa delar.
  • Parametrar: Inställningar till styrenheten.
  • Kalibreringar: Där Jaltest erbjuder en procedur.
  • Service: Nollställ räknaren via Service.

Så använder du den

  1. Kontrollera kontakten: Hitta det runda 16-poliga uttaget i hytten.
  2. Anslut: Skruva fast kopplingsringen på JDC209A.
  3. Koppla Link: Anslut OBD2-sidan till Jaltest Link.
  4. Starta programvaran: Öppna Jaltest CV på datorn.
  5. Läs ut: Välj DAF, serien och systemet.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte modellen. Kabeln passar alla DAF med det runda 16-poliga diagnosuttaget. Serierna nedan ingår i täckningen i Jaltest CV. Slutåret följer Euro IV-övergången (typgodkännande oktober 2005, alla registreringar oktober 2006), varefter 16-stifts OBD2-anslutningen tog över.

DAF:

  • 95XF: 1997 - 2002
  • XF95: 2002 - 2006
  • CF65: 2001 - 2006
  • CF75: 2001 - 2006
  • CF85: 2001 - 2006
  • LF45: 2001 - 2006
  • LF55: 2001 - 2006
💡

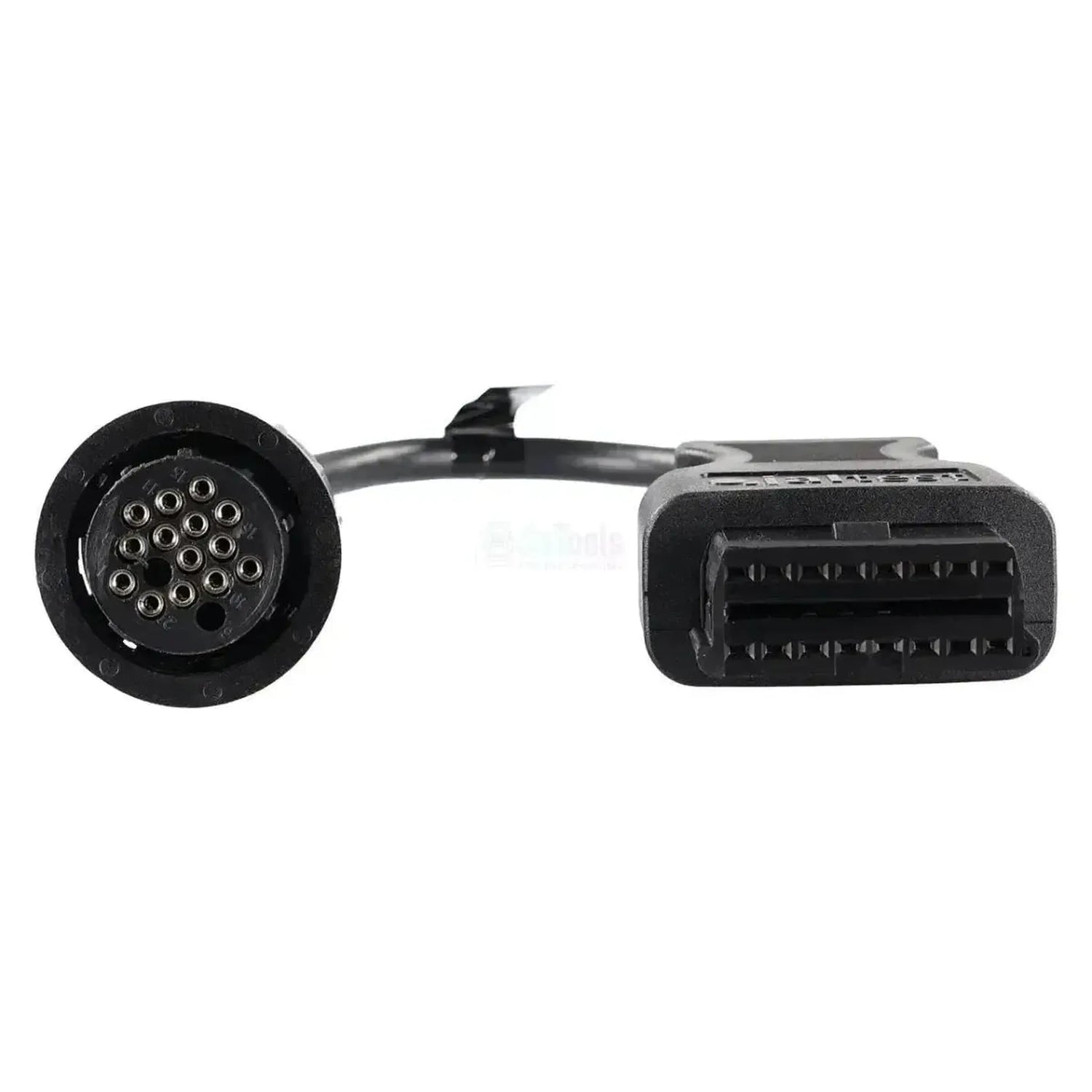

Bra att veta: DAF-anslutningen är rund, med en räfflad kopplingsring och en grå front där positionerna är numrerade. Av de sexton positionerna är fjorton upptagna. Den platta, D-formade OBD2-kontakten har också sexton positioner, men hör till DAF-lastbilar från och med Euro IV. Kontrollera anslutningen i hytten innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC209A) | DAF 16-poliga OBD1 - 16-poliga OBD2 adapterkabel | Lastbil

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
I vilken kabelsats denna kabel också ingår. Har ni redan satsen behöver ni inte köpa kabeln separat.Del av kabelsats
Kabelsats lastbil och buss

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • CV tunga fordon

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
16-poligt OBD1
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data
Ni kan aktivera komponenter för att testa om de är defekta. Det förenklar felsökningen.Styra komponenter
Ni kan återställa servicemeddelandet eller serviceintervallet efter genomförd service.Återställa service

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
30 cm
Referensnummer
JDC209A

Övriga specifikationer

Användning
DAF 95XF, XF95, CF- och LF-serien med den runda 16-poliga diagnosanslutningen
Anslutning fordonssida
16-polig OBD1 (rund kontakt med räfflad kopplingsring, 14 av de 16 positionerna upptagna)
Styrenheter
UPEC och EDC Cummins Celect (motor), VIC (fordonsdator), AS Tronic (växellåda), ABS och EBS (bromsar), EST-32 och EST-42 (retarder), ECAS (luftfjädring), DIP-4 (instrumentpanel), MTCO och DTCO (färdskrivare)
Del av kabelset
Kabelset för lastbil och buss (29362)
Krävs för användning
Jaltest Link V8.1 eller V9 med Jaltest-diagnoskabel och licens för Jaltest CV
