Jaltest  |  SKU: JDC505A

Jaltest (JDC505A) | CAT/Perkins 9-polig OBD – 16-polig OBD2 Adapterkabel | Förbränningsmotor

€214,95 inkl.
€177,64 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

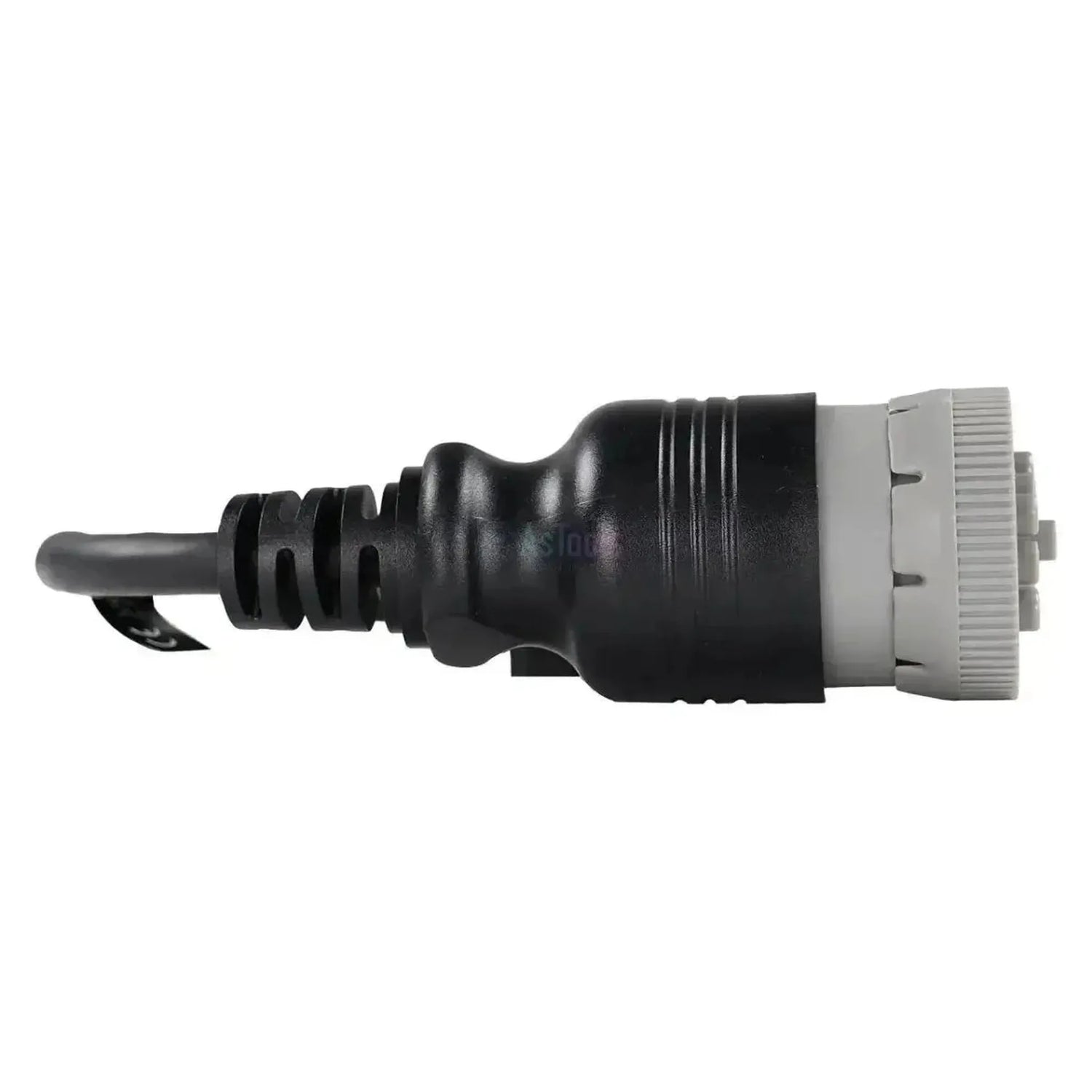

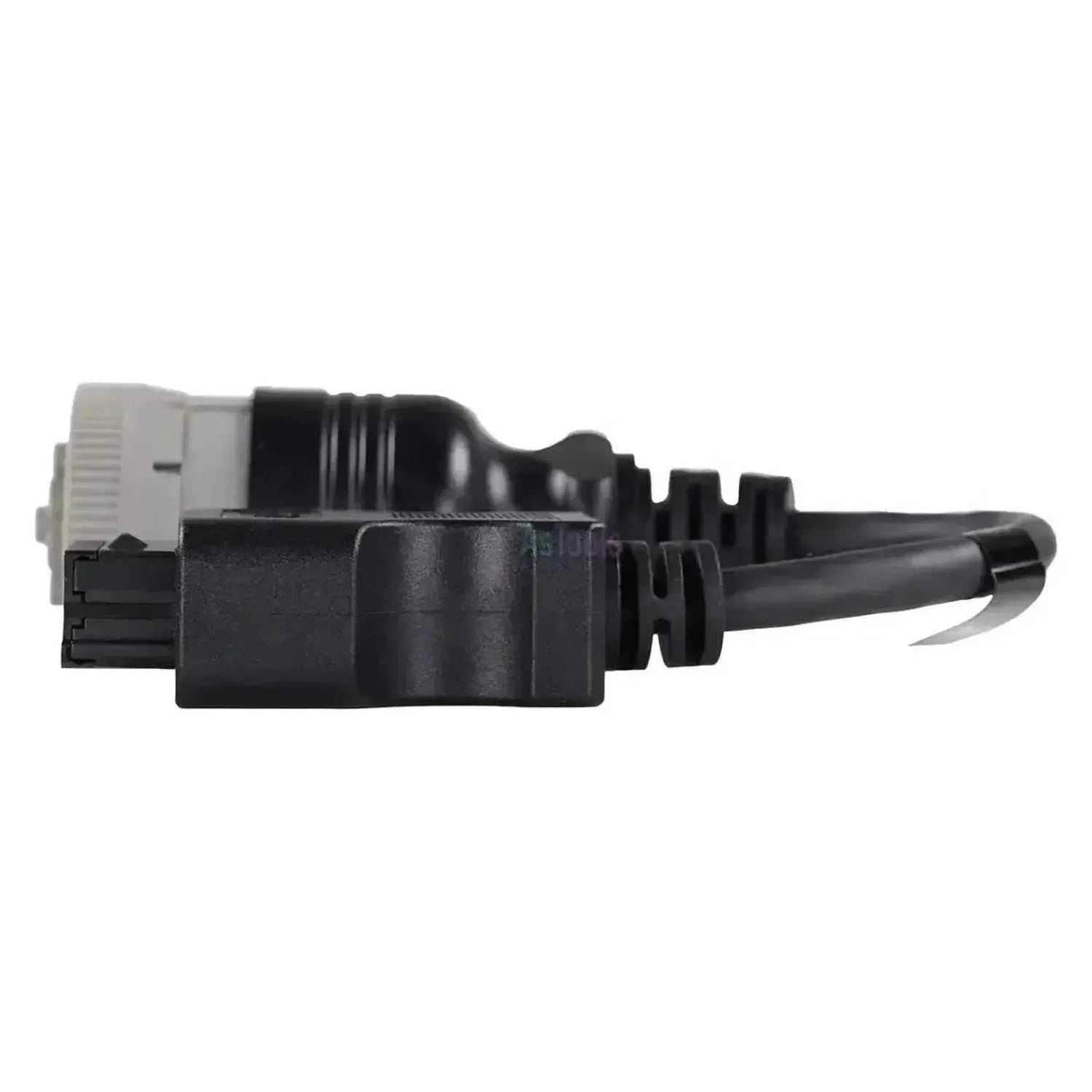

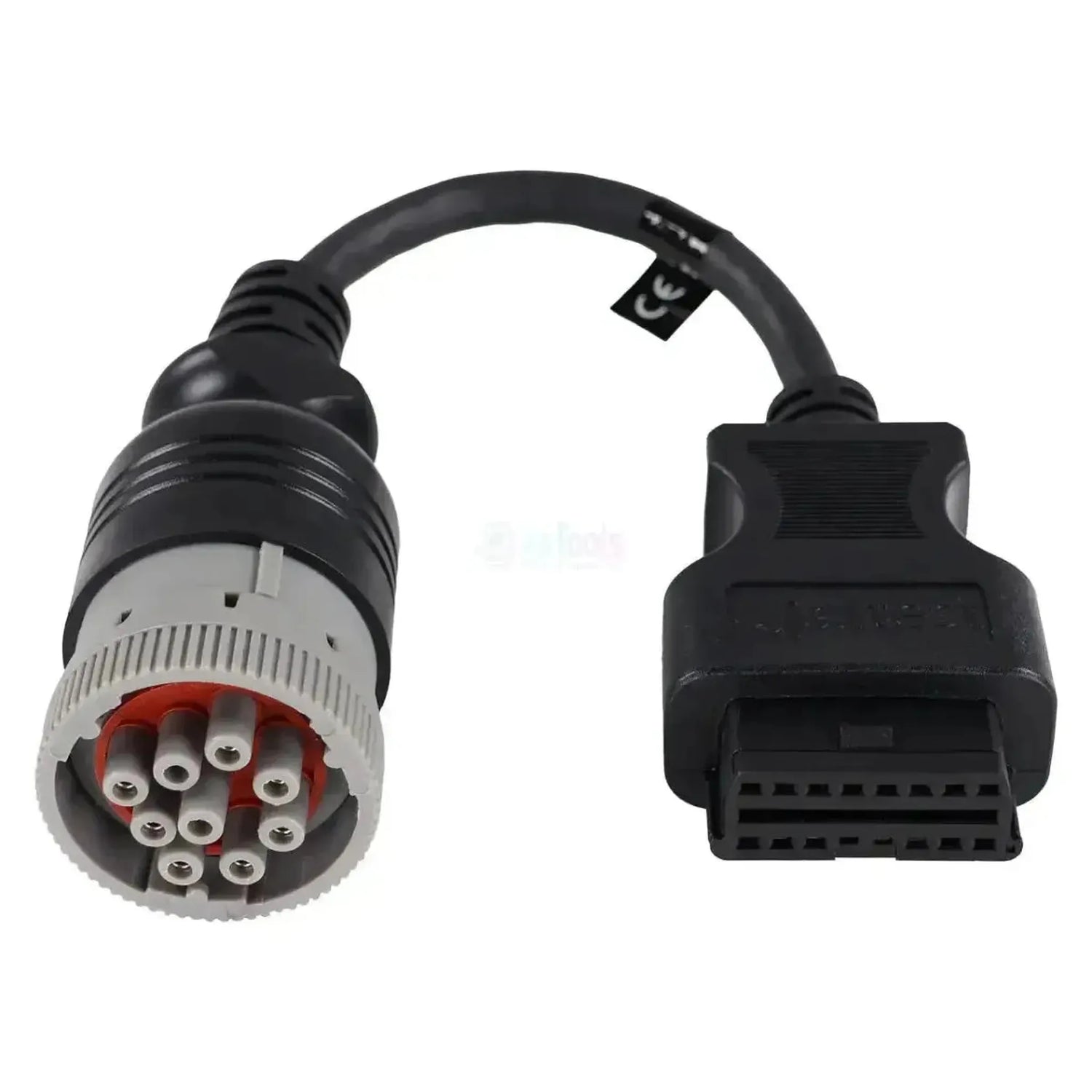

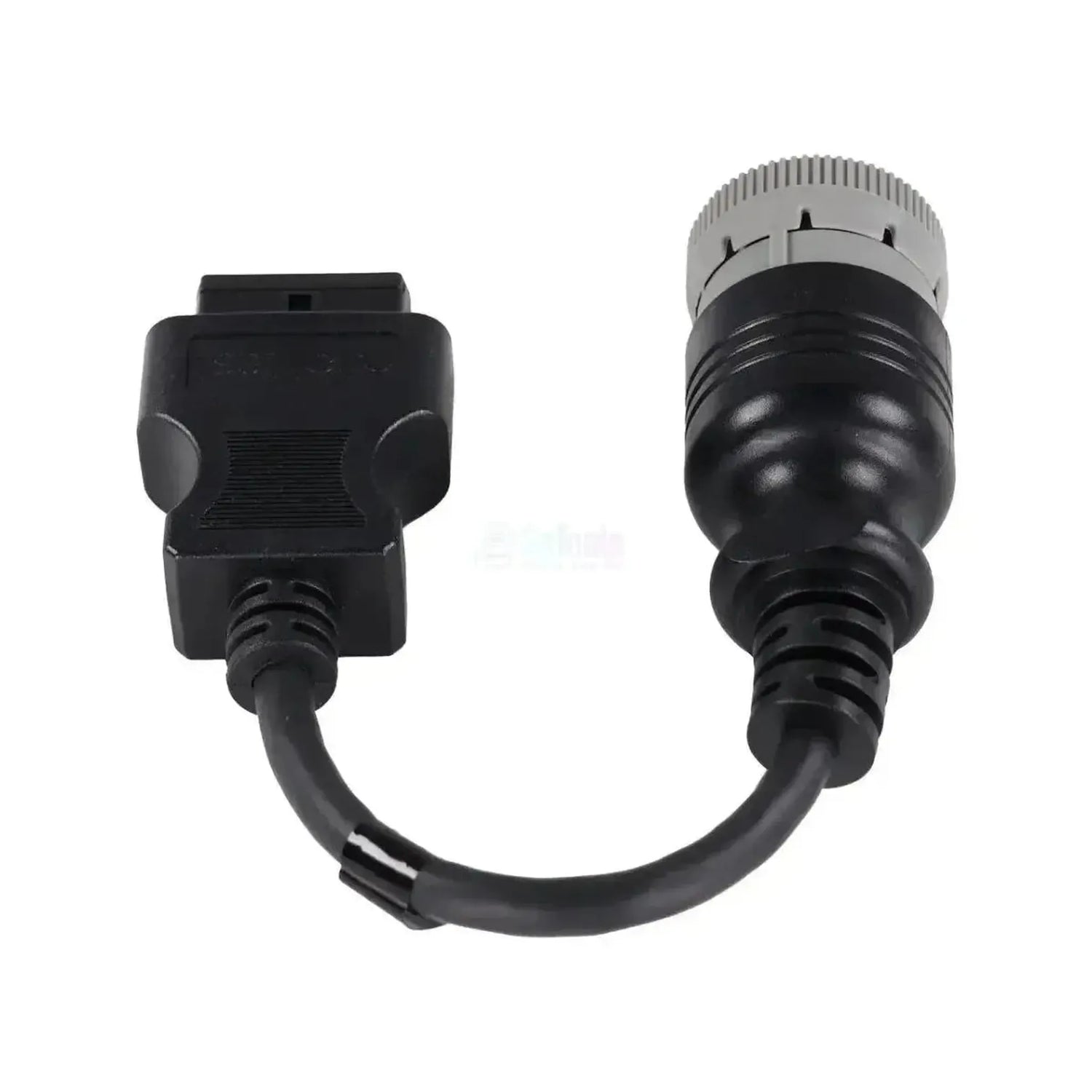

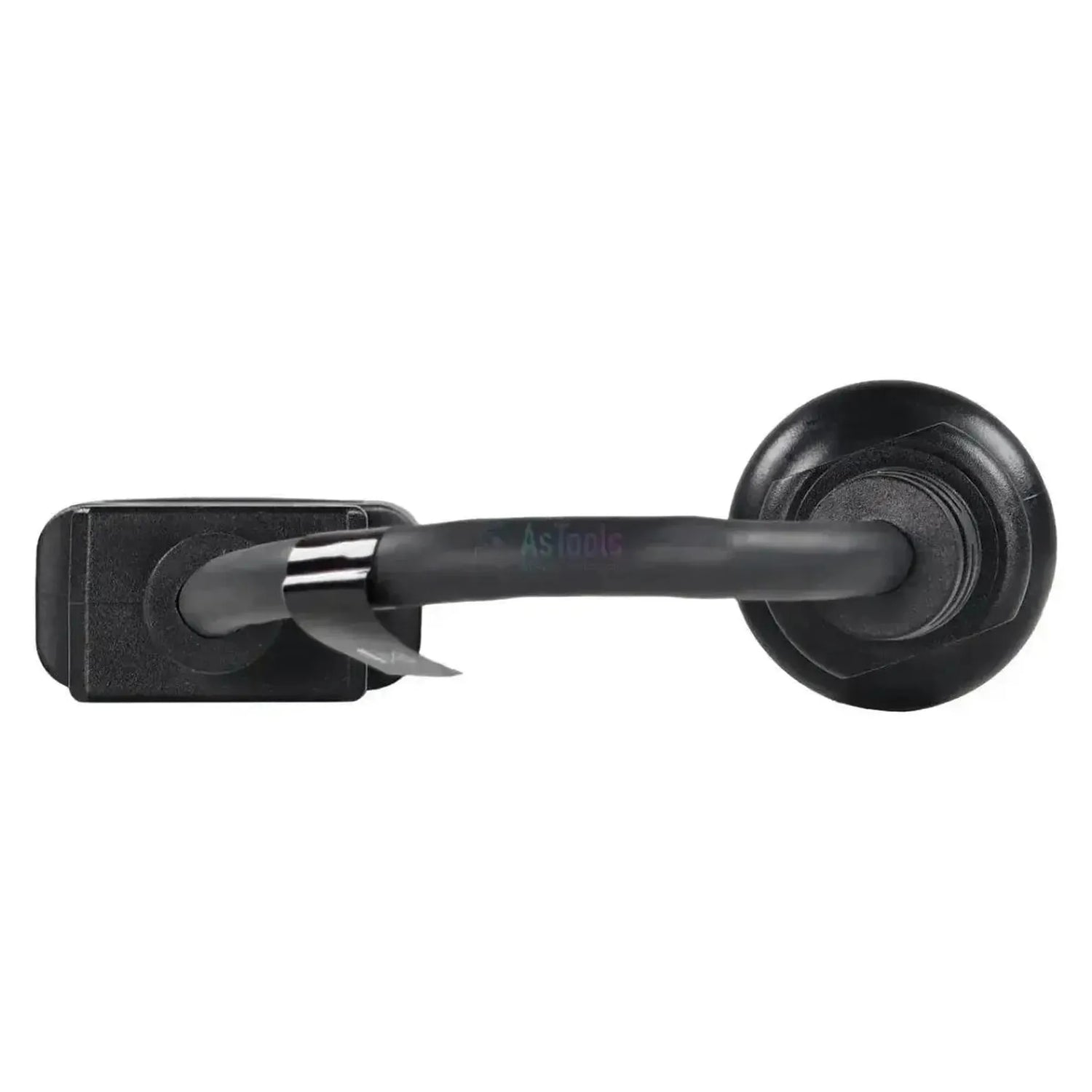

De Jaltest JDC505A verbindt de 9-polig diagnosekontakten på Caterpillar- och Perkins-motorer med 16-polig OBD2-ingången på din Jaltest-diagnoskabel. På maskinsidan finns en rund bajonettkontakt med svart hus, ljusgrå kopplingsring och ett rödbrunt insats med nio honkontakter, åtta i en ring och en i mitten. Caterpillar och Perkins använder samma kontakt, så en kabel räcker för båda motortillverkarna. Sladden är 28 till 30 cm lång.

Kabeln för motorns kommunikationsledningar vidare till Jaltest Link. Därmed når Jaltest-programvaran de egna datalinjerna CDL hos Caterpillar och PDL hos Perkins, den öppna J1939-bussen, den äldre SAE J1708-linjen och EMCP-styrningen för elproduktion. Styrenheten för J1939 på Caterpillar-motorerna har inga funktioner i täckningstabellen; den användbara diagnostiken finns på CDL. Kabeln omfattas av Jaltest AGV, OHW och Marine.

FÖRDELAR

✔Betjänar två motortillverkare med en kabel: CDL-styrenheterna från Caterpillar och PDL-styrenheterna från Perkins.
✔Hos Caterpillar ingår EMCP-styrningen för elproduktion, som Jaltest läser ut tillsammans med motorn.
✔Med nyare Perkins-motorer, som 1206E, ingår även underhållsintervallen i täckningen.
✔Caterpillar- och Perkins-motorer monteras av tiotals maskintillverkare, och kabeln kan användas under AGV, OHW och Marine.

ATT TÄNKA PÅ

✕Hos Caterpillar ger J1939-styrenheten inga funktioner i täckningstabellen, medan CDL-styrenheten ger felkoder och mätvärden.
✕För Caterpillar-motorer ingår inga serviceintervall i täckningen; för Perkins endast för en del av styrenheterna.
✕Endast för 9-polig CAT/Perkins-kontakten; för 14-polig Caterpillar-kontakten är JDC533A avsedd.
✕Den gröna Deutsch 9-polig J1939-kontakten passar inte här; den går via JDC217.9.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som läser ut Caterpillar- och Perkins-motorer i maskiner, fartyg och aggregat. Jaltest anger styrenheterna per motortyp och per datalinje, så innehållet varierar kraftigt mellan enheterna. Nedanstående enheter kommer från CAT- och Perkins-täckningen.

Styrenheter du kan komma åt

  • CDL (Caterpillar): Egen linje, felkoder.
  • PDL (Perkins): Perkins egen linje.
  • J1939: Funktioner endast hos Perkins.
  • SAE J1708: Äldre linje, bl.a. CAT 3406.
  • EMCP: Elproduktion, Caterpillar.

Vad du kan göra

  • Felkoder: Läsa och radera, med beskrivning.
  • Mätvärden: Visa i realtid, med larmgränser.
  • Service: För en del av Perkins, bl.a. 1206E.
  • Rapport: Dokumentera servicearbete.

So här använder du den

  1. Kontrollera kontakten: Leta efter den runda kontakten med rödbrunt insats.
  2. Anslutning: Sätt i JDC505A och dra åt bajonetten.
  3. Koppla Link: Anslut OBD2-sidan till Jaltest Link.
  4. Tänd tändningen: Slå på tändningen utan att starta motorn.
  5. Avläsning: Välj Caterpillar eller Perkins och motortyp.

Kompatibla fordon och användningsområden

Det är motorn som avgör, inte maskinen. Kabeln passar alla Caterpillar- eller Perkins-motorer med 9-polig kontakten; dessa motorer monteras av tiotals maskintillverkare. Nedanstående serier har Jaltest med i täckningen; det rödbruna insatsen visar om din motor har den här kontakten.

Caterpillar:

  • 3000-serien: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E och 3456.
  • 3500- och 3600-serien: 3508, 3512, 3516 samt varianterna B, C och E, plus 3606, 3608, 3612 och 3616.
  • C- och G-serien: C-motorerna och gasmotorerna i G-serien.

Perkins:

  • Compact: 402D, 403D, 403F, 403J, 404D, 404F, 404J, 854E, 854F, 904D och 904J.
  • 1100- och 1200-serien: 1103C/D, 1104A/C/D, 1106D, 1204E/F/J, 1206E/F/J och 1706J.
  • Tung: 1306, 1506, 1506D, 2006, 2206, 2306, 2506, 2806, 3008 och 3012.
💡

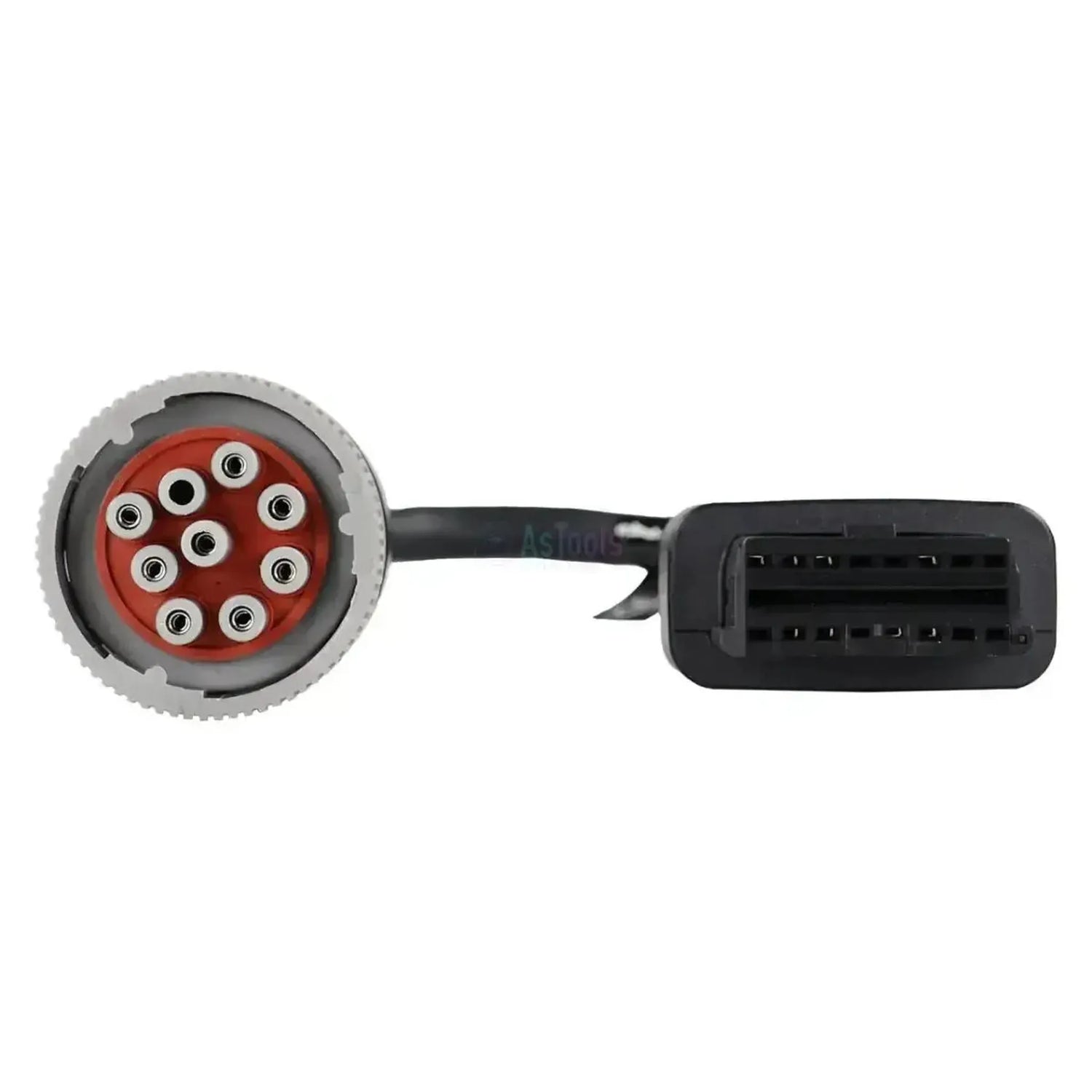

Bra att veta: 9-polig CAT/Perkins-kontakten är rund, har en ljusgrå kopplingsring och ett rödbrunt insats med nio honkontakter. 14-polig Caterpillar-kontakten är helt svart och hör till JDC533A. Titta på insatsens färg och räkna positionerna innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC505A) | CAT/Perkins 9-polig OBD - 16-polig OBD2 Adapterkabel | Förbrännningsmotor

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • AGV lantbruk
  • OHW entreprenad- och
  • Marine fartyg

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd
28 till 30 cm

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder
Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid

Användning

Referensnummer
JDC505A
Styrenheter
CDL (Caterpillar), PDL (Perkins), J1939, SAE J1708 och EMCP
Krävs för användning
Jaltest Link V8.1 eller V9

Övriga specifikationer

Användningsområde
CAT- och Perkins-motorer med 9-polig diagnosaanslutnin
Anslutning maskinsida
9-polig rund bajonettkonnektor med grå kopplingsring och rödbrunt inre, hona
Segment
Förbrännningsmotor
Jaltest-modul
Jaltest AGV (jordbruk), Jaltest OHW (byggnads- och terrängmaskiner) och Jaltest Marine (fartyg)
Del av kabelset
AGV-kabelset (70002003), OHW-kabelset komplett (70002026), OHW-kabelset bas (70002030) och Marine-kabelset för stationära motorer (70002006)
