Jaltest | SKU: JDC217.9

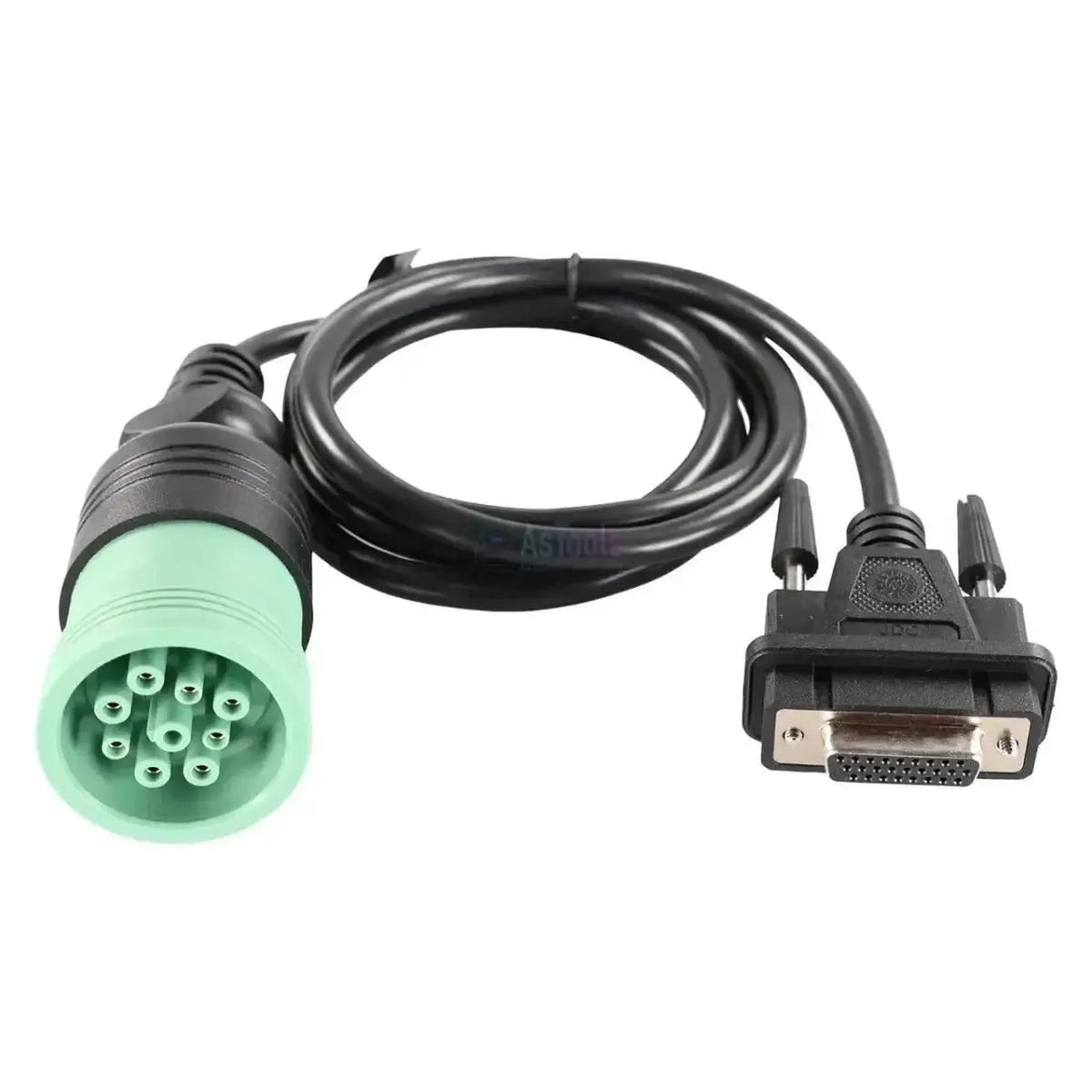

Jaltest (JDC217.9) | 9-polig J1939 – 26-polig DB26 Adapterkabel | Affärs- och arbetsfordon

Name: Jaltest (JDC217.9) | 9-polig J1939 – 26-polig DB26 Adapterkabel | Affärs- och arbetsfordon
Brand: Jaltest
SKU: JDC217.9
Price: 104.95 EUR
Availability: InStock

€104,95 inkl.

€86,74 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

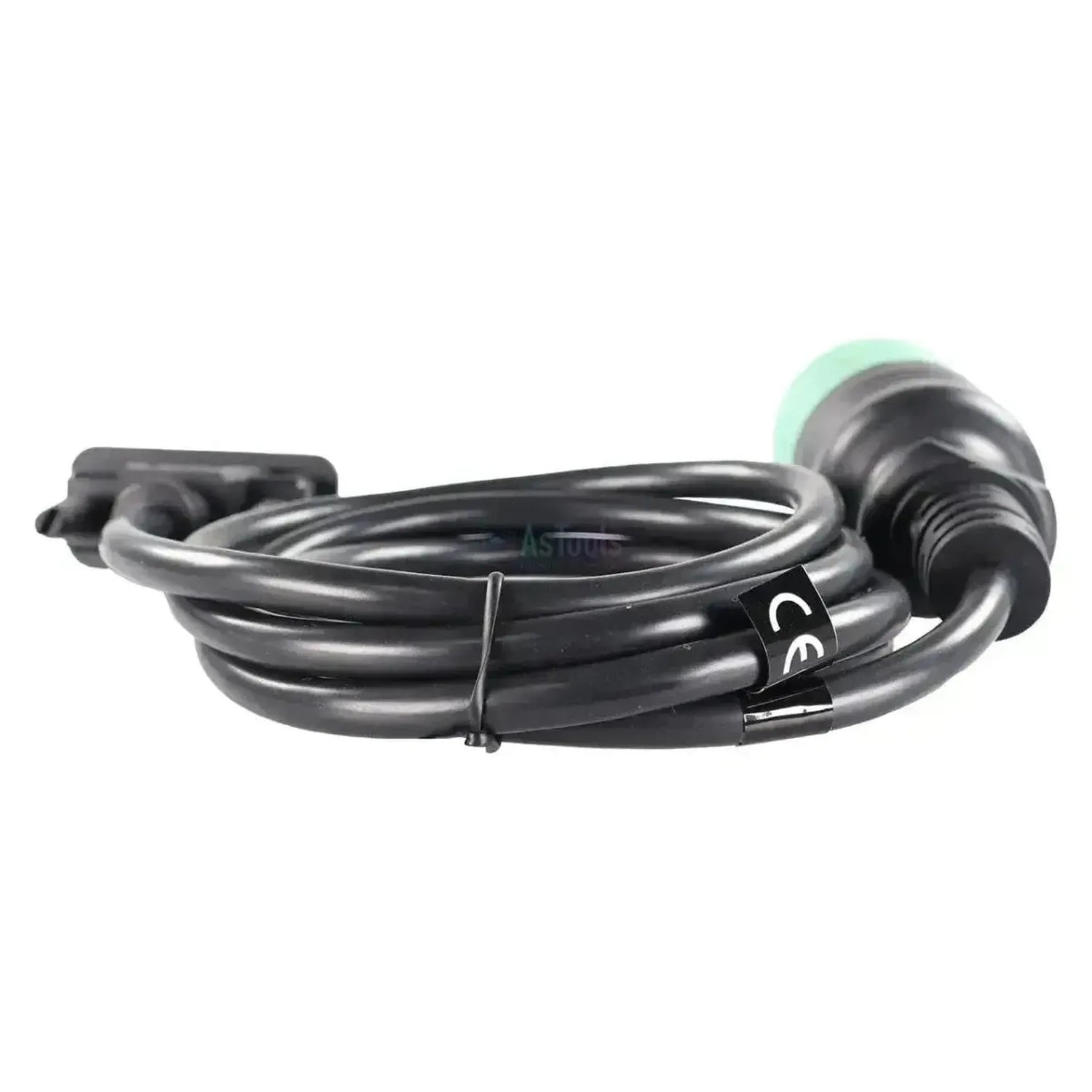

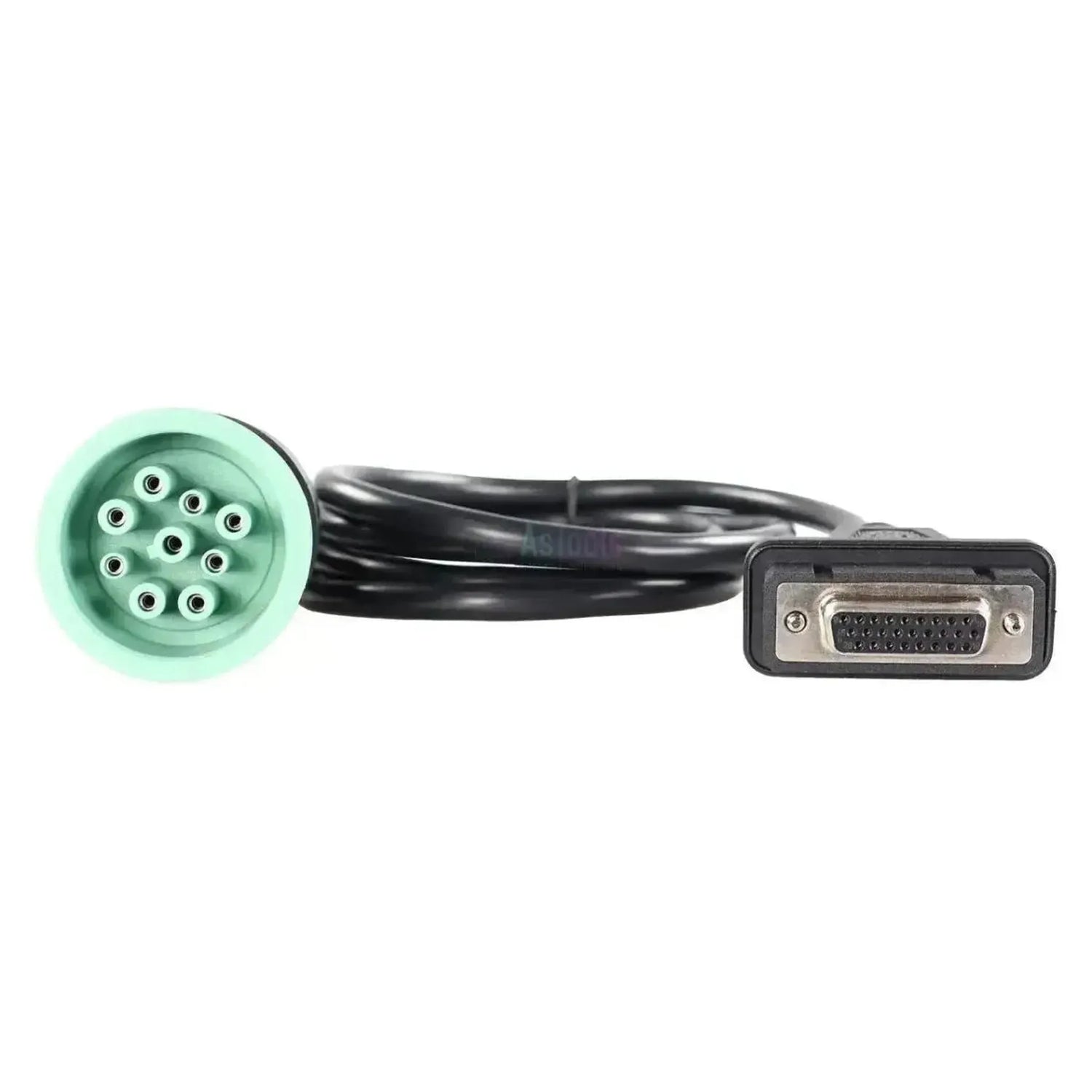

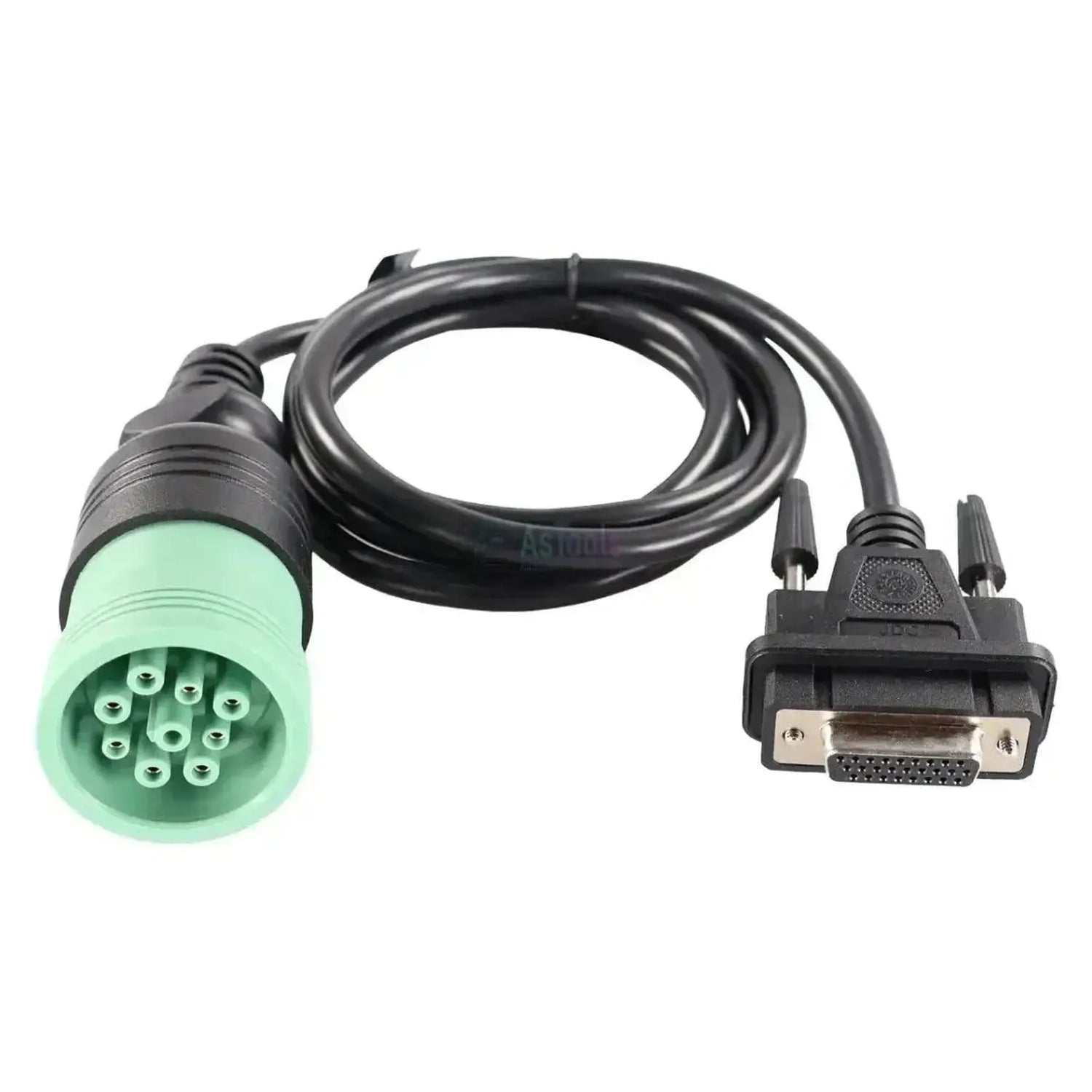

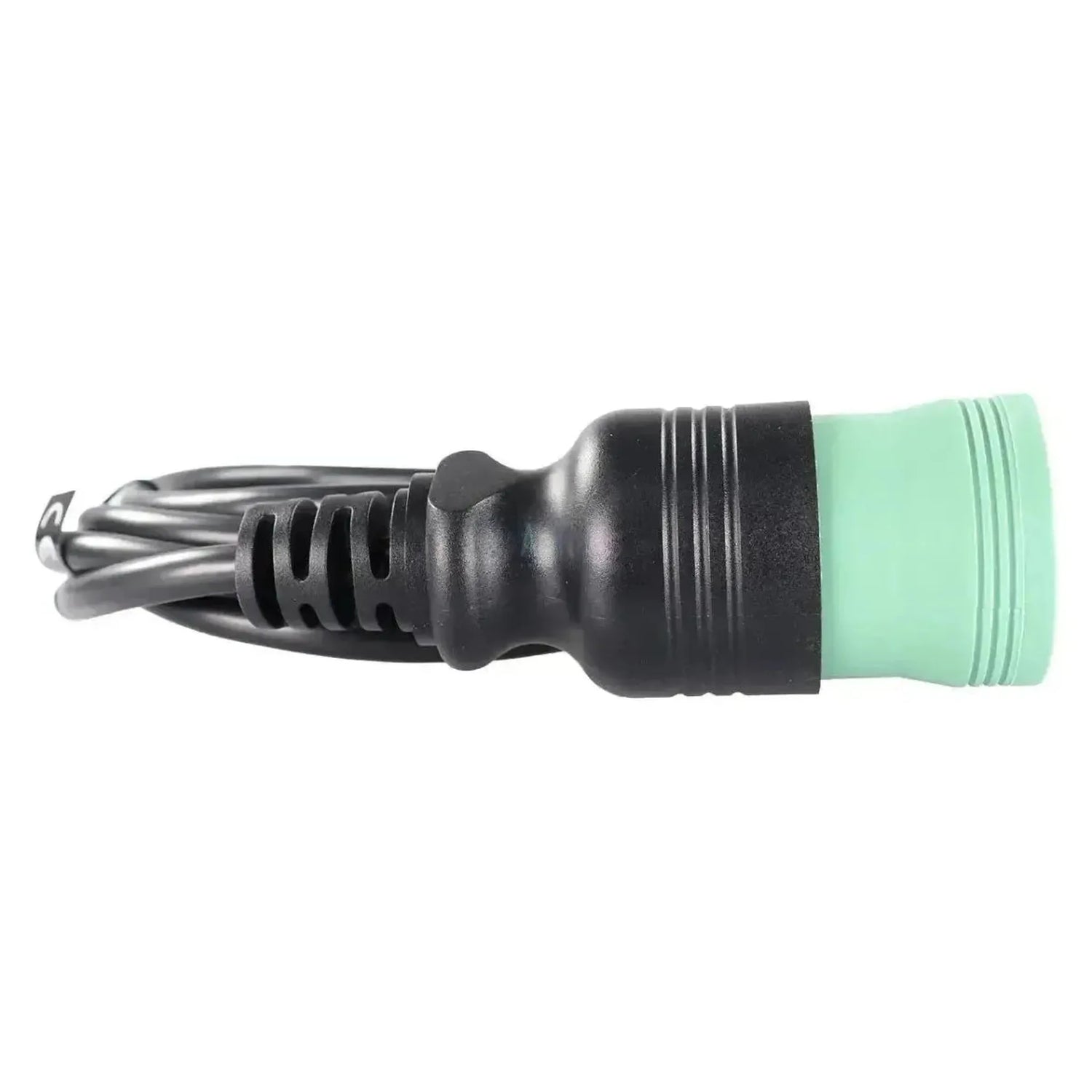

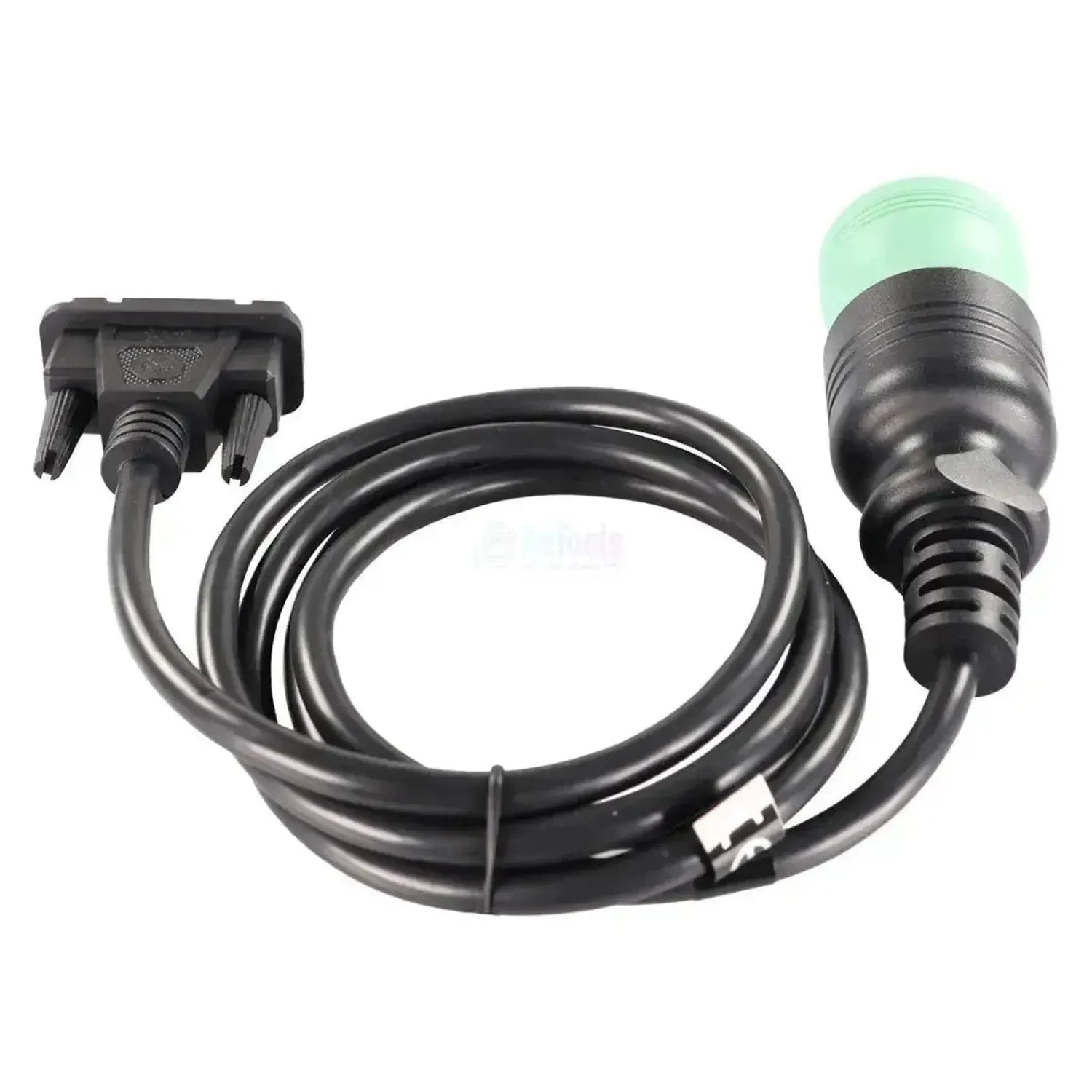

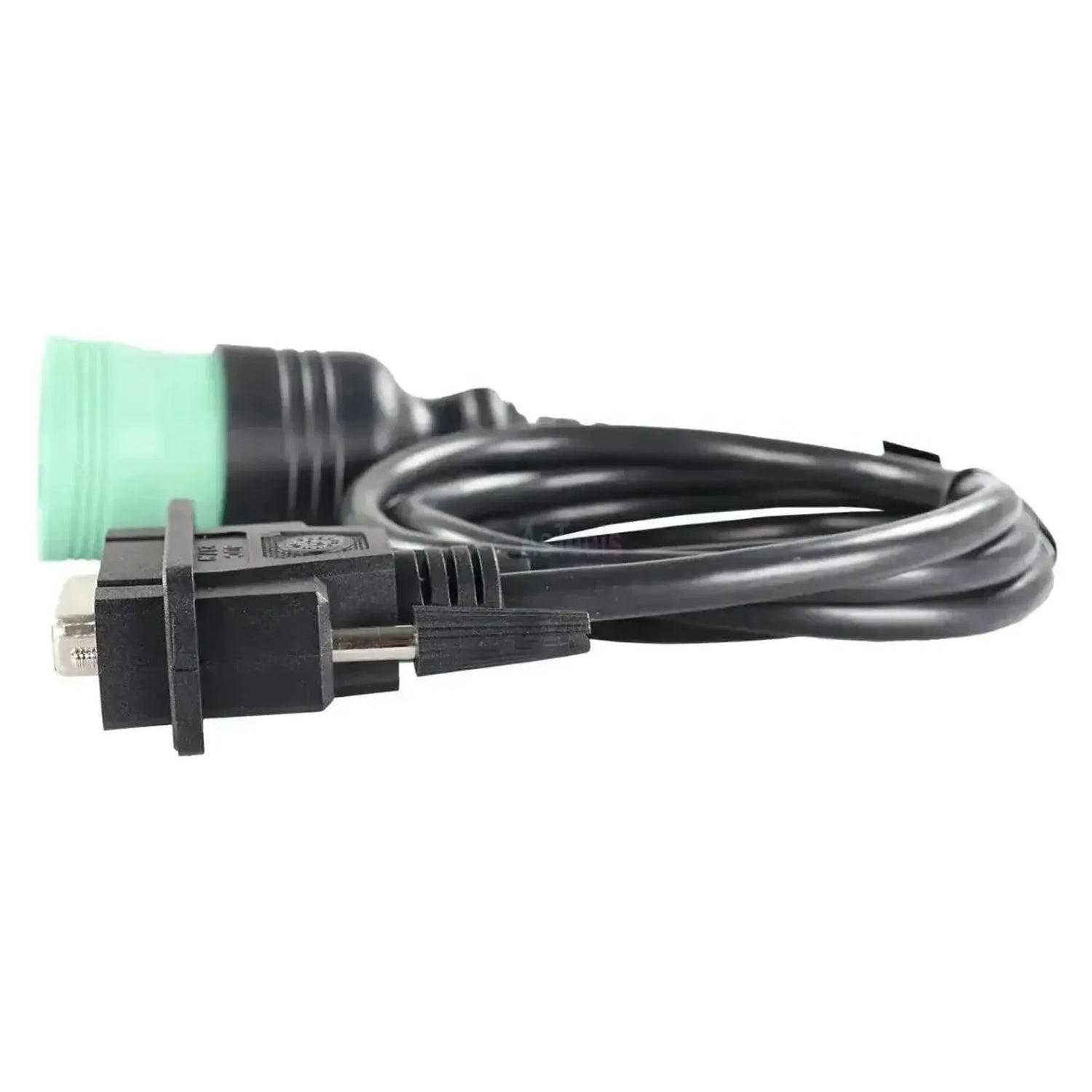

Den Jaltest JDC217.9 är kabeln för maskiner med den standardiserade 9-poliga Deutsch-diagnosanslutningen typ 2. På maskinsidan finns en grön rund kontakt med svart kopplingsring och nio hylsor; på andra sidan en 26-polig DB26-kontakt med skruvfläns, som passar direkt i porten på Jaltest Link V9. Du behöver därför ingen OBD2-mellankabel. Kabeln är 147,5 till 152,5 cm lång.

SAE J1939 fastställer både meddelandestrukturen och diagnoskontakten. Av kontakten finns två utföranden: Den svarta typ 1 för den långsammare bussen och den gröna typ 2 för den snabbare, och det här är den gröna. Eftersom anslutningen är standardiserad fungerar samma kabel på lantbruksmaskiner, byggmaskiner, intern transport och marinmotorer. Kabeln omfattas av Jaltest AGV, OHW, MHE, Marine och Multi-Purpose Vehicle.

FÖRDELAR

✔Anslut med DB26-kontakten direkt till Link V9, alltså utan OBD2-mellankabel.

✔Med 147,5 till 152,5 cm är kabeln drygt fyra gånger så lång som den vanliga adapterkabeln på 30 cm, så att du inte behöver stå kvar bredvid anslutningen.

✔För den gröna typ 2-varianten av den 9-poliga Deutsch-kontakten, den snabbare av de två.

✔Brett modulomfång: AGV, OHW, MHE, Marine och Multi-Purpose Vehicle, eftersom anslutningen är standardiserad och oberoende av märke.

ATT TÄNKA PÅ

✕Inte för den svarta typ 1-varianten av den 9-poliga Deutsch-anslutningen; den kräver en egen kabel.

✕Slutar i 26-polig DB26 och är alltså avsedd för Link V9; för V8.1 är kabeln inte angiven.

✕Vilka styrenheter du når beror på maskinen och på vilken Jaltest-modul den omfattas av.

✕För användning krävs Jaltest-programvaran och en licens för lämplig Jaltest-modul; dessa ingår inte med kabeln.

Användningsområden och funktioner

Via den standardiserade 9-poliga Deutsch-anslutningen kommer du åt maskinens datanät. Vad som finns där är ingen fast lista: En traktor har andra enheter än en grävmaskin eller en marinmotor. Vad du kan utföra beror på vilken Jaltest-modul maskinen omfattas av.

Styrenheter du kan nå

Motorstyrning: Vanlig deltagare.
Växellådsstyrning: Vanlig deltagare.
Övriga enheter: Varierar mellan märke och typ.
Per segment: Samma kontakt, andra enheter.

Vad du kan göra

Felkoder: Läsa och radera efter reparation.
Mätvärden: Följ sensorvärden live.
Komponenter: Styr och testa ställdon.
Parametrar och kalibreringar: Där Jaltest erbjuder dem.
Serviceåterställningar: Där Jaltest erbjuder dem.

Så här använder du den

Kontrollera kontakten: Leta upp den gröna 9-poliga anslutningen.
Anslut: Sätt i JDC217.9 och dra åt kopplingsringen.
Koppla Link: Skruva fast DB26-änden på Link V9.
Tändning på: Slå på tändningen utan att starta motorn.
Avläsning: Välj märke och modell i rätt modul.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte märket. Kabeln hör till den standardiserade 9-poliga Deutsch-anslutningen typ 2 och inte till ett maskinmärke. SAE J1939 föreskriver kontakten, så tillverkare avviker inte från den.

Användningsområde:

Lantbruksmaskiner (AGV): Med en grön 9-polig Deutsch-anslutning.
Bygg- och anläggningsmaskiner (OHW): Samma standardiserade kontakt.
Intern transport (MHE): Samma standardiserade kontakt.
Marinmotorer (Marine): Även där föreskriver J1939 samma anslutning.
Multi-Purpose Vehicles: Även där föreskriver J1939 samma anslutning.

💡

Bra att veta: Det finns två versioner av 9-polig Deutsch-kontakt som i övrigt ser identiska ut: Svart är typ 1 och grön är typ 2. Den här kabeln är den gröna. Kontaktens färg på din maskin är därför avgörande; kontrollera den innan du beställer.

Förpackningens innehåll

1x Jaltest (JDC217.9) | 9-polig J1939 - 26-polig DB26 Adapterkabel | Affärs- och arbetsfordon

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: AGV lantbruk
OHW entreprenad- och
MHE intern transport
Marine fartyg
Multi-purpose Vehicle

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 26-poligt DB26
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 9-poligt Deutsch J1939
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd: 147,5 till 152,5 cm

Användning

Referensnummer: JDC217.9
Styrenheter: Styrenheter på maskinens datanät

Övriga specifikationer

Användningsområde: 9-polig Deutsch J1939-diagnosanslutning, typ 2 (grön)
Anslutning maskinsida: 9-polig Deutsch J1939, typ 2 (grön, nio hylsor)
Ingår i kabelset: AGV-kabelset (70002003), OHW-kabelset komplett (70002026), OHW-kabelset bas (70002030) och setet för stationära motorer (70002006)
Krävs för användning: Jaltest Link V9, Jaltest-programvara med licens för lämplig modul
