Jaltest | SKU: JDC40AM2

Jaltest (JDC40AM2) | 7-polig PLC J2497 strömadapter | Trailer

Name: Jaltest (JDC40AM2) | 7-polig PLC J2497 strömadapter | Trailer
Brand: Jaltest
SKU: JDC40AM2
Price: 114.95 EUR
Availability: InStock

€114,95 inkl.

€95,00 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

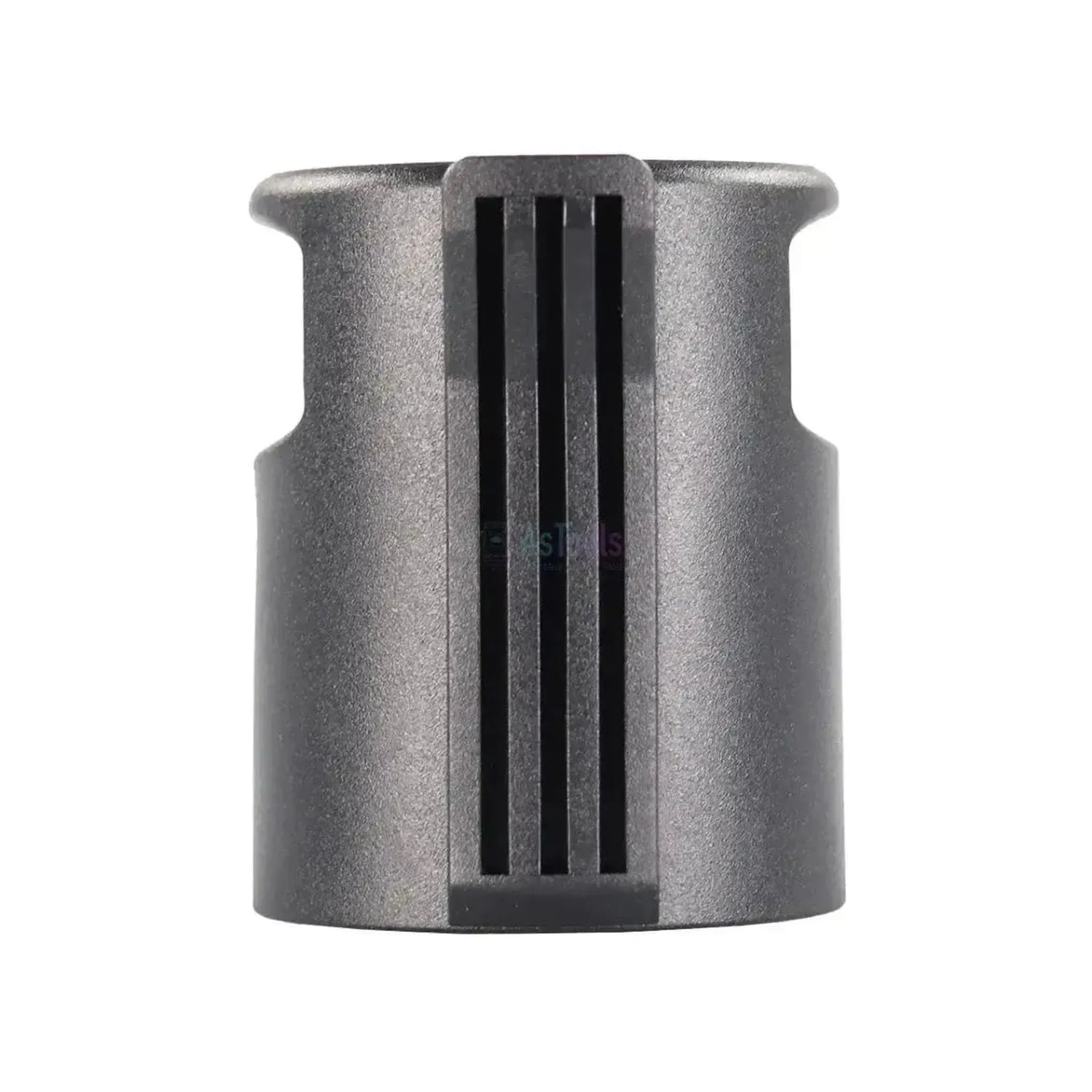

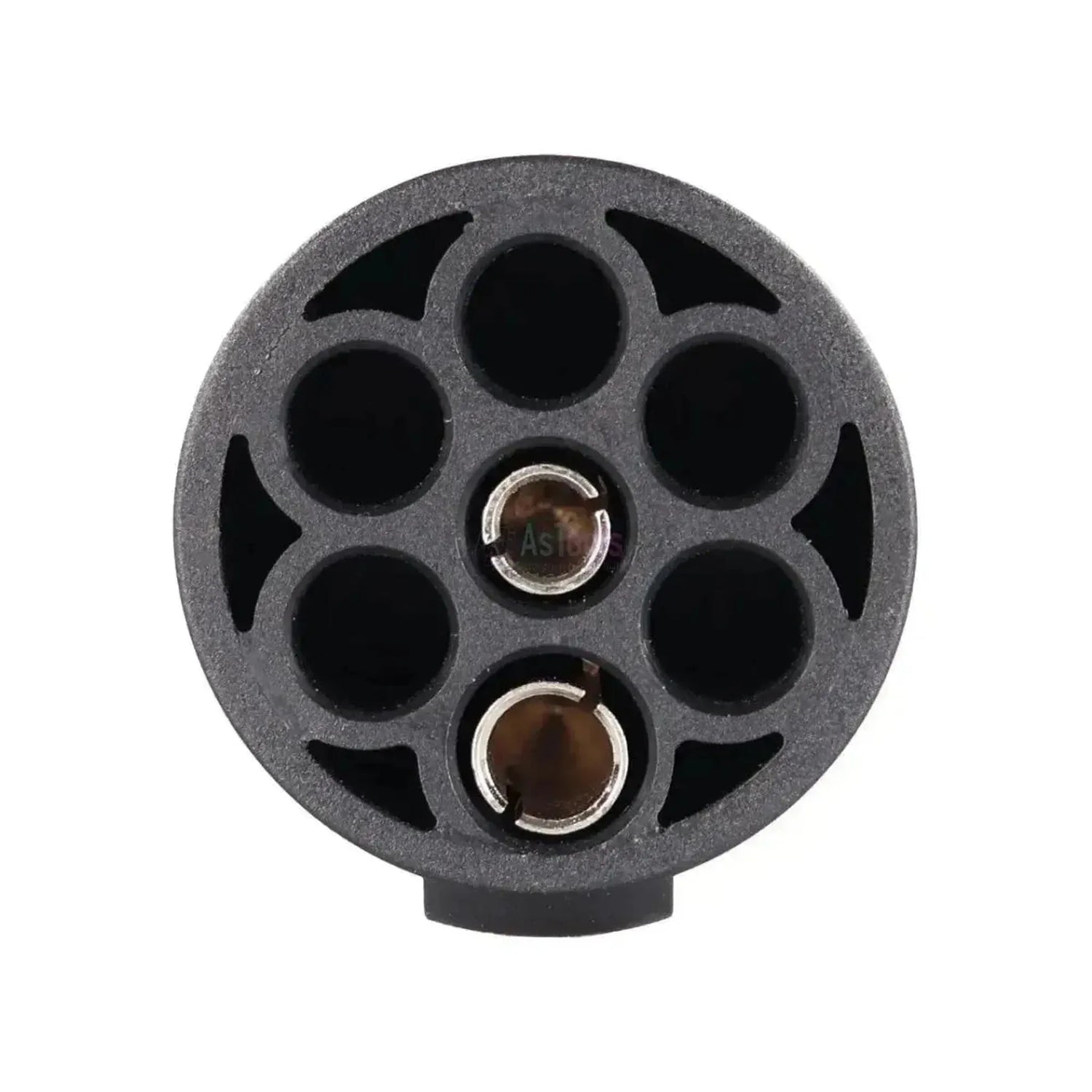

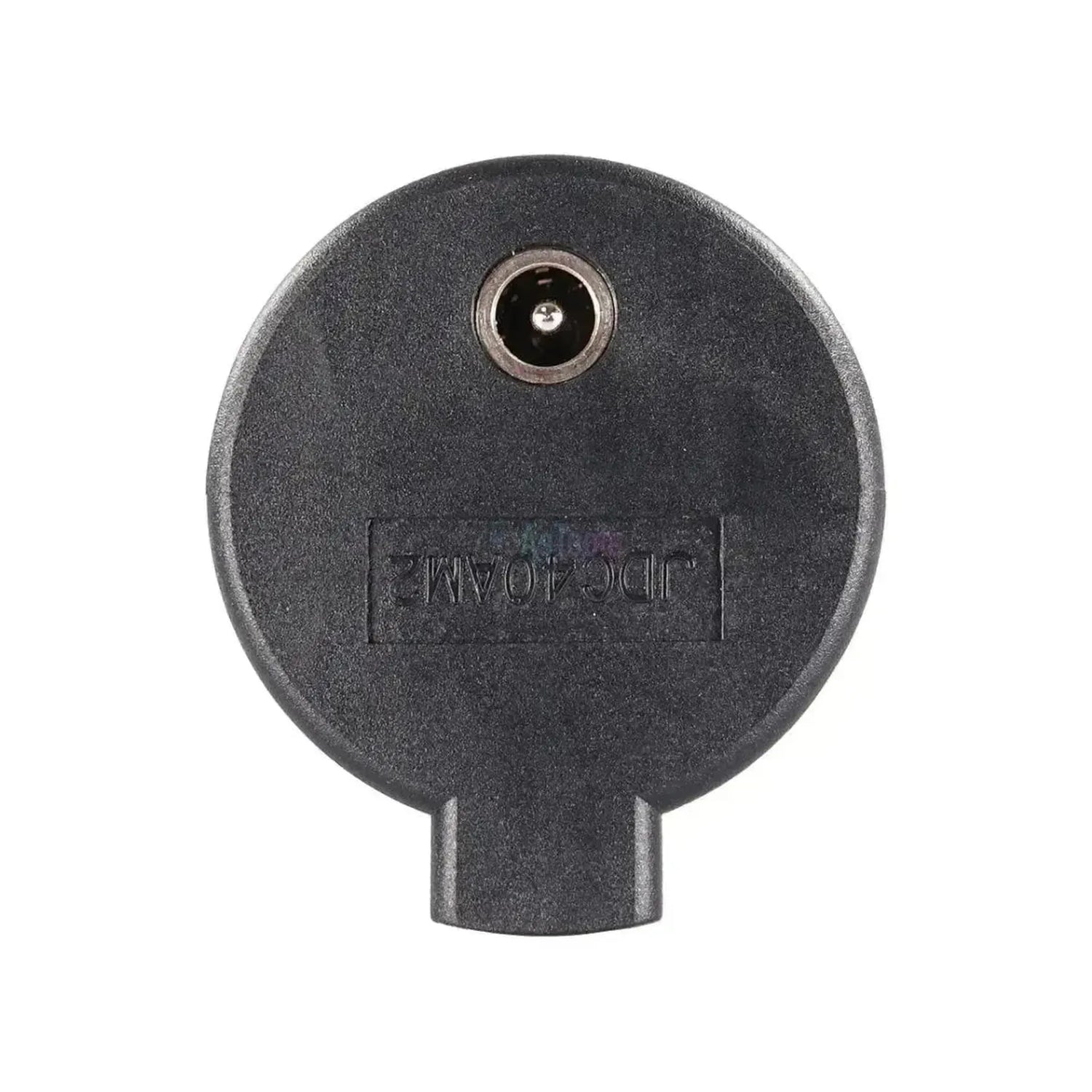

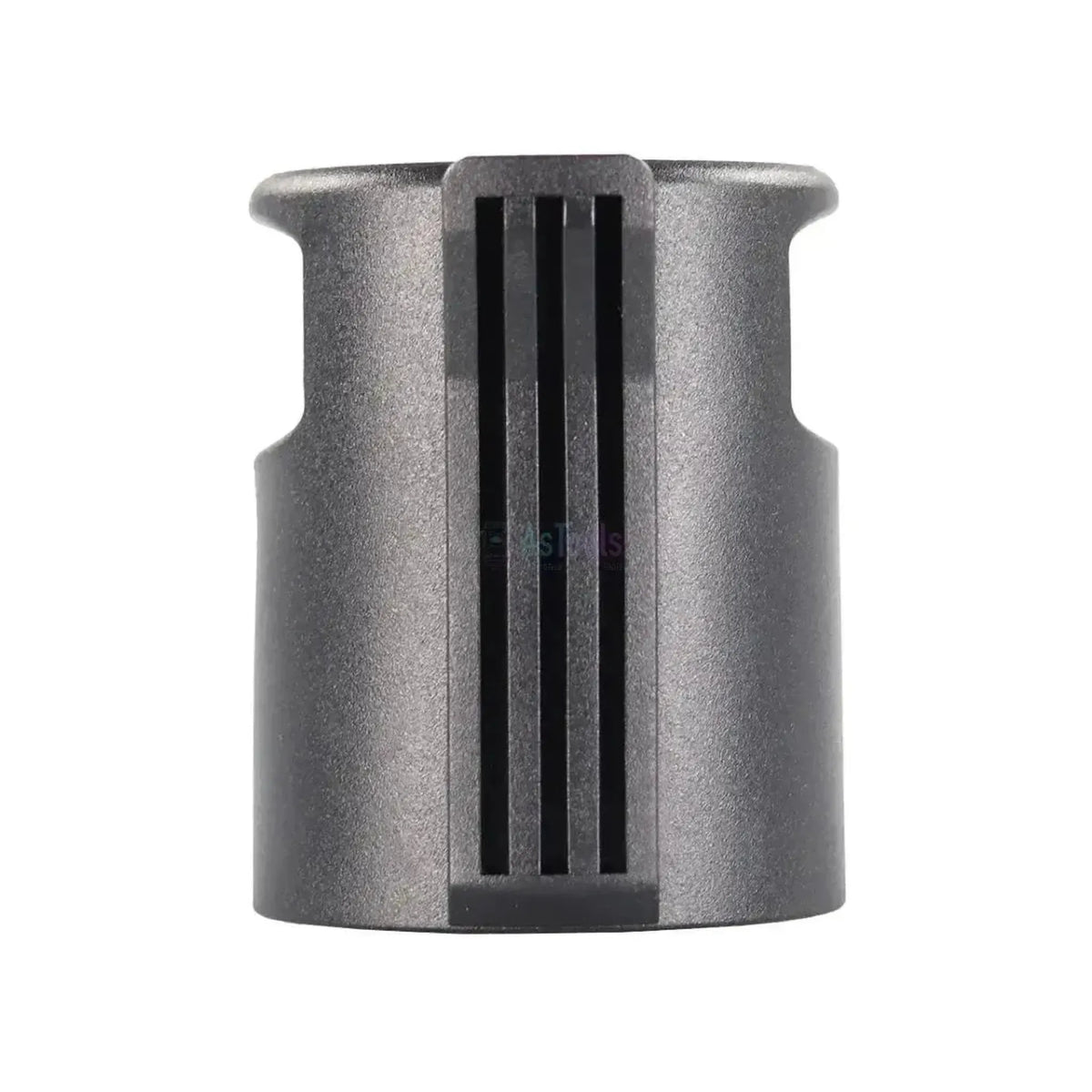

De Jaltest JDC40AM2 is een kort zwart opzetstuk van 4,8 cm dat op de 7-polige PLC-verbinding tussen trekkend voertuig en aanhanger wordt geschoven. Aan de voorzijde zit een ronde houder met zeven posities, waarvan er twee een metalen aansluitpunt dragen: Een kleine en een met een duidelijk grotere diameter. De achterzijde is een gesloten, afgeronde behuizing met een geribbelde duimgreep, zonder snoer en zonder tweede aansluiting.

De twee bezette posities zijn de voedingsaders. De spanning komt uit de 7-polige verbinding zelf, dezelfde verbinding waarover SAE J2497 zijn gegevens stuurt. Het onderdeel maakt zelf geen stroom, maar zet de aanwezige spanning door naar de PLC-opstelling waarmee u de oplegger uitleest. Samen met de JDC112A en een 9-pins Deutsch-diagnosekabel vormt hij die opstelling. Hij is opgegeven voor de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Verzorgt in de PLC-opstelling de voedingsverbinding, zodat u een oplegger kunt uitlezen.

✔Past op de 7-polige verbinding volgens SAE J2497, dezelfde aansluiting waarop de JDC112A hangt.

✔Met 4,8 cm is het een klein onderdeel dat naast de andere traileradapters in de koffer past.

✔Opgegeven voor zowel de Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕Dit is een voedingsdeel en geen diagnosekabel. De communicatie met de oplegger loopt via de JDC112A en uw 9-pins Deutsch-diagnosekabel.

✕Er zit geen snoer en geen tweede aansluiting aan; los besteld levert dit onderdeel geen werkende opstelling op.

✕Uitsluitend voor PLC volgens SAE J2497. Opleggers met CAN op ISO 7638-1 horen bij de JDC110A.

✕Van de zeven posities dragen er maar twee een aansluitpunt; de overige aders van de 7-polige verbinding lopen er niet doorheen.

Toepassingen en functionaliteiten

Dit onderdeel brengt de voeding in de opstelling; het uitlezen zelf gebeurt via de PLC-lijn van de aanhanger. Met spanning op de verbinding praat Jaltest via SAE J2497 met de aanhangersystemen die hun gegevens over de voedingsader versturen. Welke regeleenheden u daar aantreft, verschilt per oplegger en per chassisbouwer.

Wat er in de opstelling hoort

JDC40AM2: Voeding uit de 7-polige verbinding.
JDC112A: Op dezelfde 7-polige aansluiting.
Diagnosekabel: 9-pins Deutsch naar de interface.
Jaltest Link: V8.1 of V9.

Wat u kunt doen

Opstelling voeden: Spanning doorzetten.
Foutcodes: Lezen en wissen.
Meetwaarden: Live volgen.
Componenten: Actuatoren aansturen.

Zo gebruikt u hem

Aansluiting nagaan: Controleer of de oplegger PLC volgens SAE J2497 heeft.
Onderdelen pakken: Leg de JDC112A en de 9-pins Deutsch-diagnosekabel klaar.
Voeding plaatsen: Schuif de JDC40AM2 op de 7-polige verbinding.
Link verbinden: Sluit de diagnosekabel aan op de Jaltest Link.
Uitlezen: Kies de oplegger in Jaltest CV en lees uit.

Compatibele voertuigen en toepassingen

Bepalend is de aansluiting, niet het merk. Dit onderdeel hoort bij de 7-polige verbinding waarover PLC volgens SAE J2497 loopt, bij de koppeling tussen trekkend voertuig en aanhanger. U herkent het aan het korte zwarte huis met zeven posities, waarvan er twee bezet zijn.

Past op:

PLC-communicatie: Opleggers en aanhangers met SAE J2497.
Aansluiting: De 7-polige verbinding tussen trekker en aanhanger.

Nodig in de opstelling:

JDC112A: Op dezelfde 7-polige aansluiting.
Diagnosekabel: Een 9-pins Deutsch-kabel naar de interface.

Hoort bij een ander artikel:

CAN op ISO 7638-1: Daarvoor is de JDC110A.

💡

Goed om te weten: Er zit geen snoer aan: Het is een opzetstuk van 4,8 cm met één aansluitzijde. Alleen dit onderdeel bestellen is daarom zelden genoeg, want de gegevens lopen via de JDC112A en een 9-pins Deutsch-diagnosekabel naar de interface. Controleer aan de oplegger zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC40AM2) | 7-pins PLC J2497 Voedingsadapter | Trailer

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapter
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Släpvagn

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version: Link V8.1
Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul: CV tunga fordon

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: 7-polig PLC (SAE J2497)

Mått och vikt

Referensnummer: JDC40AM2

Övriga specifikationer

Type: Voedingsadapter
Toepassing: Voeding voor trailerdiagnose via PLC (SAE J2497)
Aansluiting interfacezijde: Geen: Gesloten, afgeronde behuizing met geribbelde duimgreep, zonder snoer
Lengte: 4,8 cm
Aanvullend nodig: De JDC112A en een 9-pins Deutsch-diagnosekabel naar de interface
