Jaltest | SKU: JDC103A

Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-polig OBD – 16-polig OBD2 adapterkabel | Släpvagn

Name: Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-polig OBD – 16-polig OBD2 adapterkabel | Släpvagn
Brand: Jaltest
SKU: JDC103A
Price: 133.95 EUR
Availability: InStock
Rating: 5 (1 reviews)

1 recension

€133,95 inkl.

€110,70 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

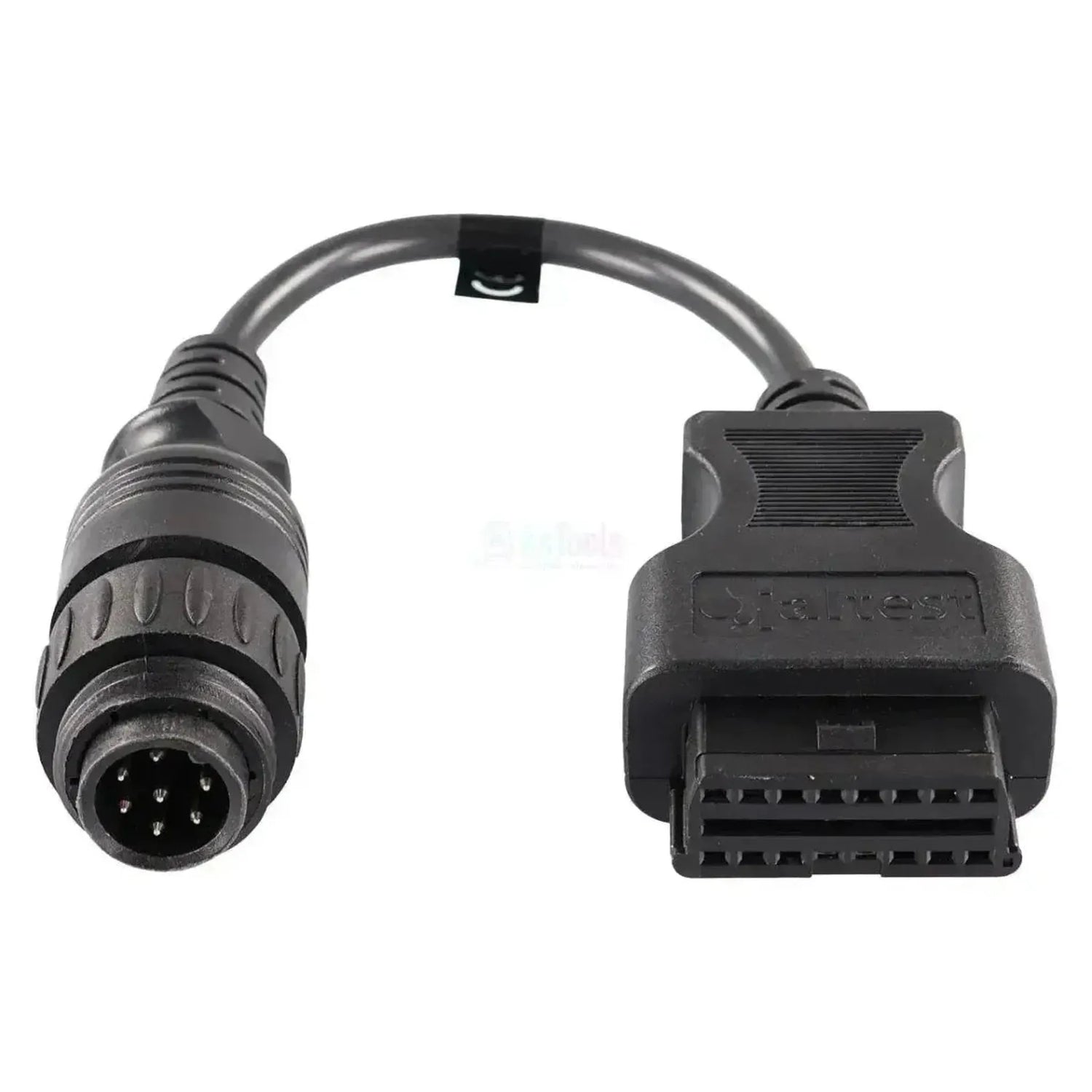

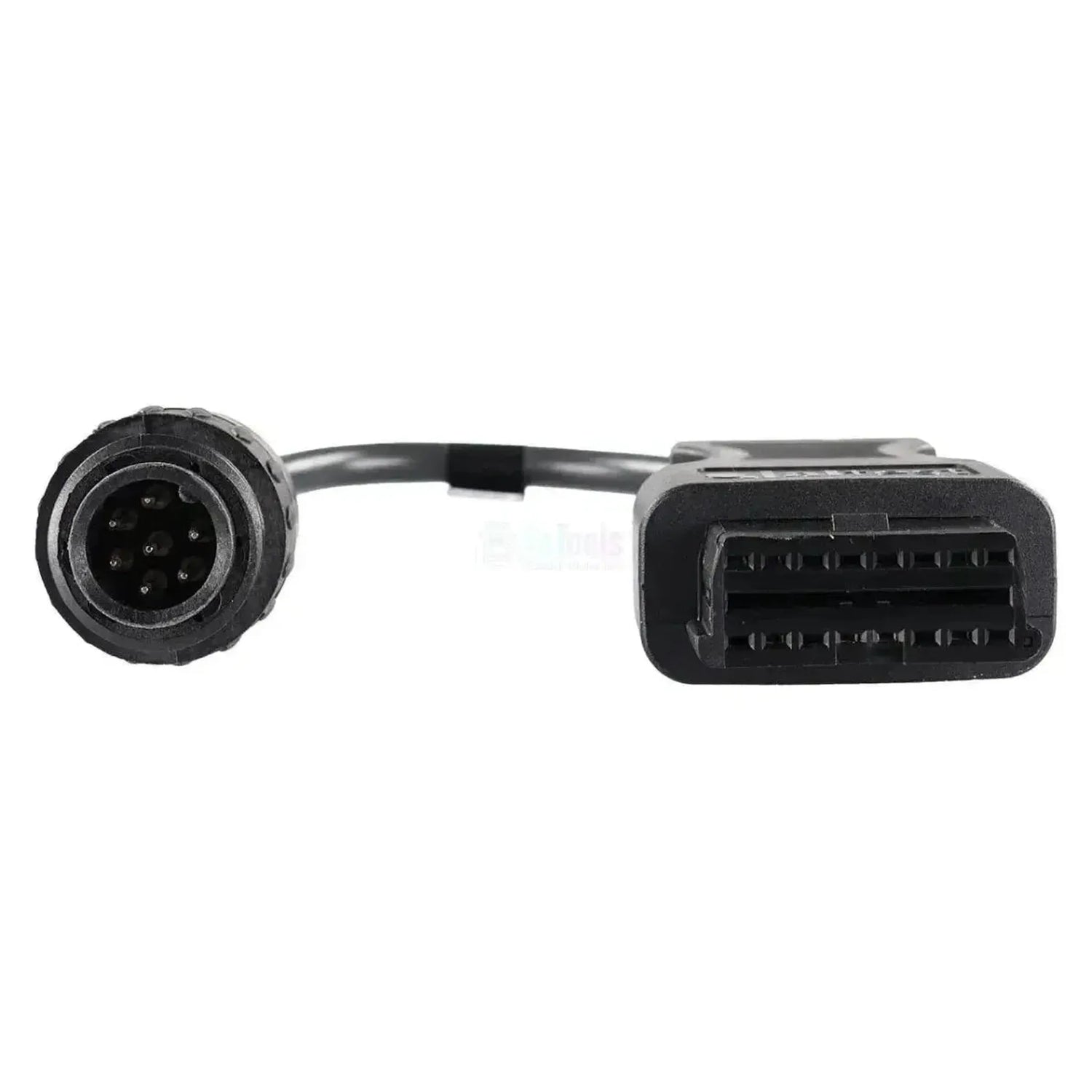

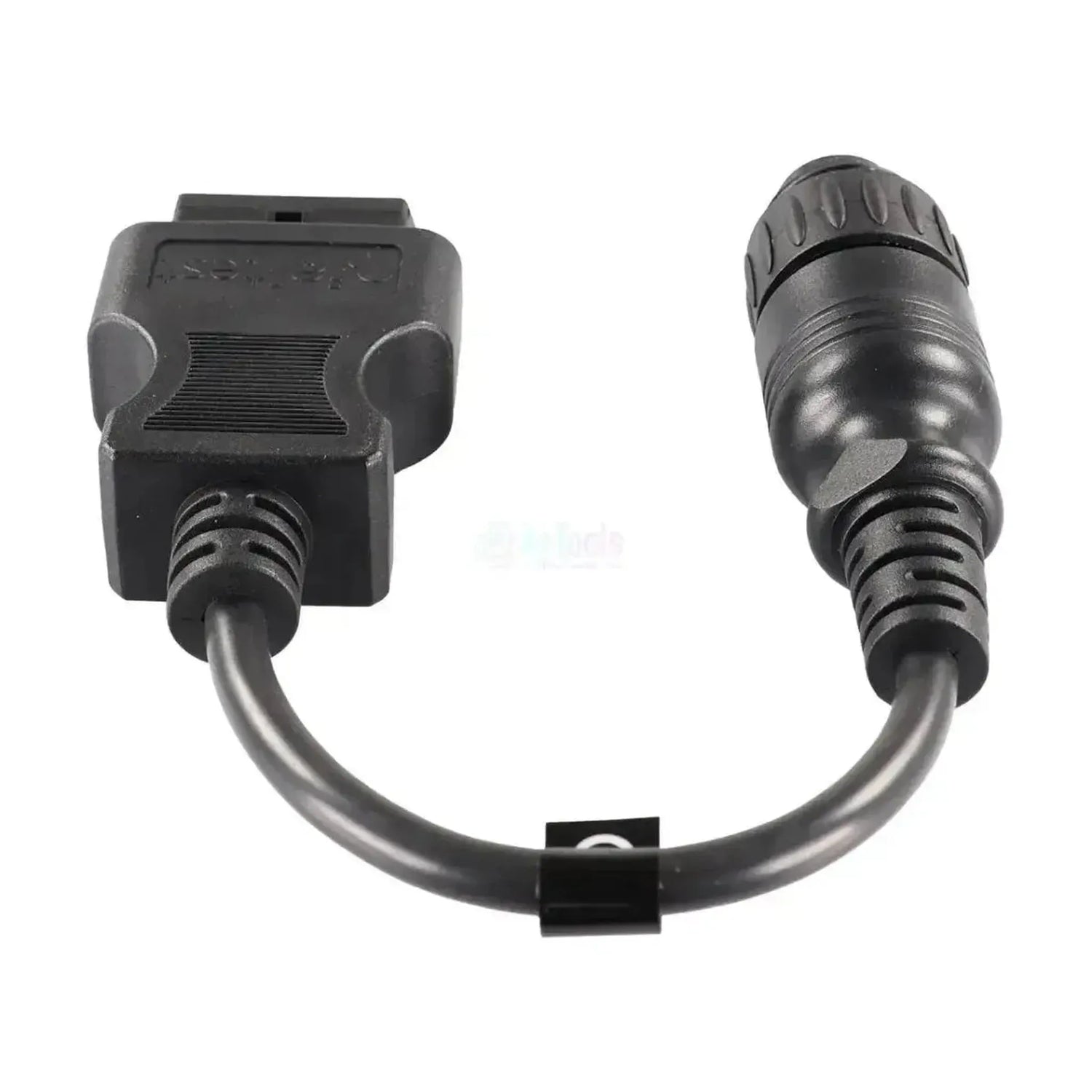

Den Jaltest JDC103A ansluter 7-stifts diagnosanslutningen på Wabco- och Knorr-Bremse-bromssystemen för släpvagnar till 16-stifts OBD2-ingången på din Jaltest-diagnoskabel. På släpvagnssidan finns en rund svart kontakt med räfflat grepp och sju stift: Sex i en cirkel och ett i mitten. Alla sju positioner är upptagna, vilket skiljer denna anslutning från den likaledes 7-poliga JDC111A. Kabeln är 28 till 30 cm lång.

Kabeln öppnar diagnoslinjen till trailer-ABS: Wabco Vario C, VCS, VCSII och VCSII CAN samt Knorr-Bremse A18, KB3-TA och KB4-TA. Du läser ut felkoder, mätvärden och ECU-data; för VCS, VCSII och VCSII CAN även servicedata. En del av Knorr-Bremse-funktionerna blir tillgängliga med den separata modulen Knorr-Bremse Diagnostics (ref. 71502007). Kabeln fungerar med Jaltest Link V8.1 och V9 och omfattas av Jaltest CV.

FÖRDELAR

✔Två tillverkare med en kabel, eftersom Wabco och Knorr-Bremse använder samma 7-stifts kontakt på dessa bromsstyrningar.

✔Når Wabco Vario C, VCS, VCSII och VCSII CAN samt Knorr-Bremse A18, KB3-TA och KB4-TA.

✔För VCS, VCSII och VCSII CAN omfattar täckningen förutom felkoder och mätvärden även servicedata.

✔Kan användas med Jaltest Link V8.1 och V9 och ingår i Släpvagns-kabelset (70002024).

ATT TÄNKA PÅ

✕Endast för 7-stifts anslutningen med sju stift; KB4-TA-enheten med ett 7-poligt hölje som innehåller fyra hylsor hör till JDC111A.

✕För Wabco Vario C anges ingen servicedata i täckningen, endast felkoder, mätvärden och ECU-data.

✕EBS-enheterna från Wabco (EBS C, EBS D, EBS D CAN, EBS E, iEBS) och Knorr-Bremse (TEBS Gen2, TEBS G2.x, TEBS4, iTEBS X) når du inte; för dem är ISO 7638-kabeln JDC110A avsedd.

✕En del av Knorr-Bremse-funktionerna blir först tillgängliga med den separata modulen Knorr-Bremse Diagnostics (ref. 71502007).

Användningsområden och funktioner

Via denna anslutning når du med Jaltest-programvaran bromsstyrningen på påhängsvagnen eller släpvagnen. Vilken enhet du träffar på bestäms av generationen av Wabco- eller Knorr-Bremse-styrningen och inte av släpvagnens märke.

Styrenheter som du kan nå

Wabco Vario C: Trailer-ABS.
Wabco VCS, VCSII, VCSII CAN: Trailer-ABS.
Knorr-Bremse A18, KB3-TA: Äldre trailer-ABS.
Knorr-Bremse KB4-TA: Trailer-ABS.

Vad du kan göra

Felkoder: Läsning med beskrivning.
Mätvärden: Med meddelande om utanför intervall.
Servicedata: För VCS, VCSII och VCSII CAN.
Diagnosmeddelanden: För VCSII och VCSII CAN.

Så här använder du den

Kontrollera kontakten: Räkna de sju stiften i den runda anslutningen.
Anslut: Sätt i JDC103A i anslutningen.
Koppla Link: Anslut OBD2-sidan till diagnoskabeln.
Spänning: Se till att släpvagnen har spänning.
Läs ut: Välj Wabco eller Knorr-Bremse och systemet.

Kompatibla fordon och användningsområden

Avgörande är kontakten, inte modellen. Denna kabel passar på varje påhängsvagn eller släpvagn med en Wabco- eller Knorr-Bremse-bromsstyrning vars diagnosanslutning är en rund 7-stifts kontakt med sju stift. EBS-generationerna från båda märkena går via en egen anslutning.

Wabco (avgränsning):

Vario C: Antiblockeringssystem; felkoder, mätvärden och ECU-data.
VCS, VCSII och VCSII CAN: Antiblockeringssystem, inklusive servicedata.

Knorr-Bremse (avgränsning):

A18 och KB3-TA: Äldre släpvagns-antiblockeringssystem.
KB4-TA: Går också att nå via JDC111A.

💡

Bra att veta: Räkna i den runda anslutningen de sju stiften: Sex i en cirkel och ett i mitten. Om ett 7-poligt hölje i stället innehåller hylsor och endast fyra positioner är upptagna, hör JDC111A till. Kontrollera detta på släpvagnen innan du beställer.

Förpackningsinnehåll

1x Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-polig OBD - 16-polig OBD2 Adapterkabel | Släpvagn

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke: Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp: Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul: CV tunga fordon
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Släpvagn

Anslutningar

Vilken version av diagnosgränssnittet Jaltest Link som kabeln passar till. Alla kablar fungerar inte med alla versioner.Kompatibel Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan: 16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan: 7-poligt OBD
Kabelns längd. En längre kabel ger större arbetsutrymme.Kabellängd: 28 till 30 cm

Diagnosfunktioner

Om sensorernas aktuella värden kan visas medan fordonet är igång. Användbart vid felsökning.Visa mätvärden i realtid: Ja

Användning

Vilken Jaltest-kabelsats som denna kabel även ingår i. Om Ni redan har den satsen har Ni kanske redan denna kabel.Ingår i kabelsats: Släpvagnskabelsats
Referensnummer: JDC103A
Styrenheter: Wabco Vario C, VCS, VCSII, VCSII CAN; KB A18, KB3-TA, KB4-TA

Övriga specifikationer

Användning: Wabco- och Knorr-Bremse släpvagnsbromssystem med 7-polig anslutning
Del av kabelset: Släpvagnskabelset (70002024)
Krävs för användning: Jaltest Link med licens Jaltest CV
Kompletterande möjligt: Modul Knorr-Bremse Diagnostics (ref. 71502007) för full funktionsomfattning
