Jaltest  |  SKU: JDC551A

Jaltest (JDC551A) | Liebherr 6-polig OBD – 16-polig OBD2 adapterkabel | Terräng- och byggningsmaskiner

€392,95 inkl.
€324,75 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

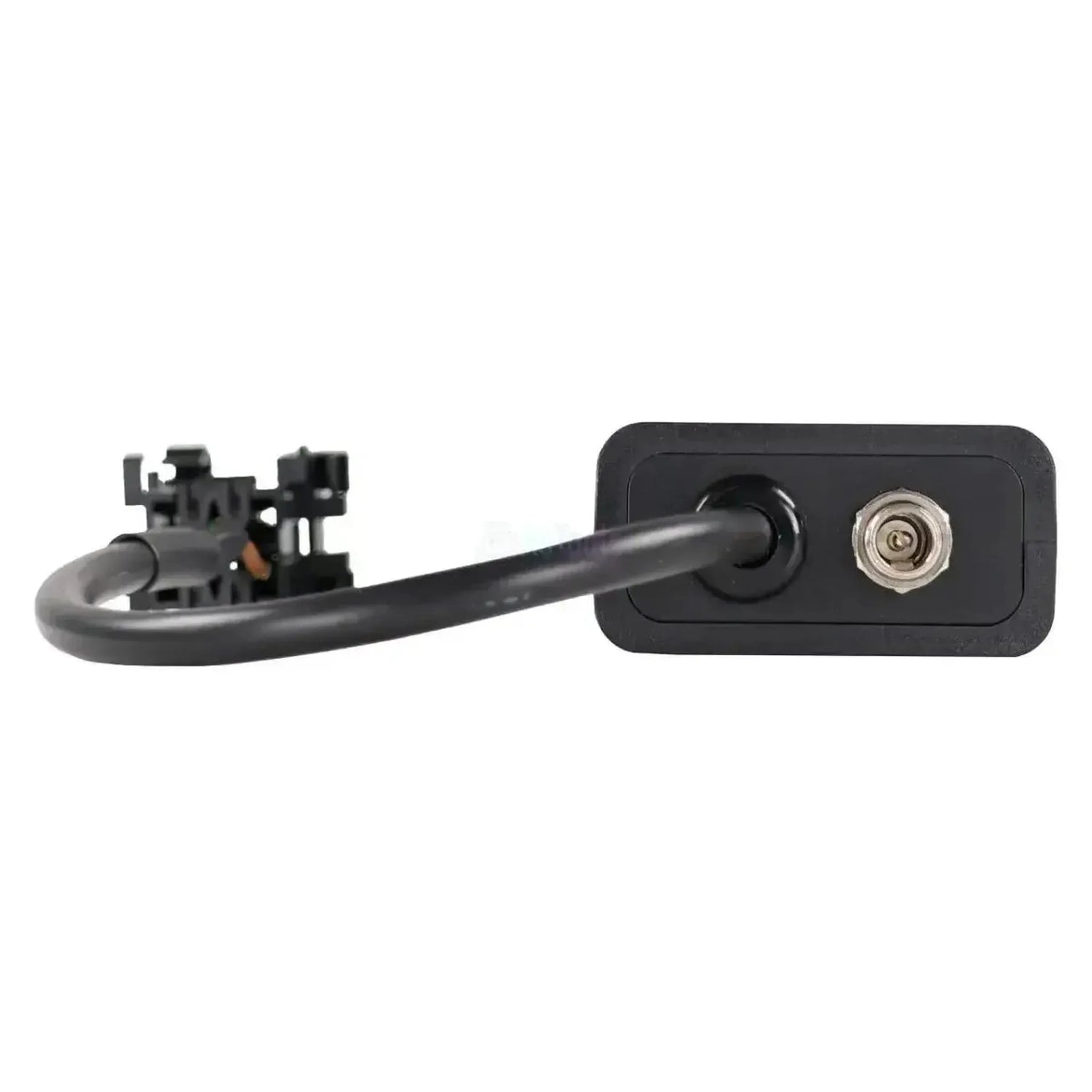

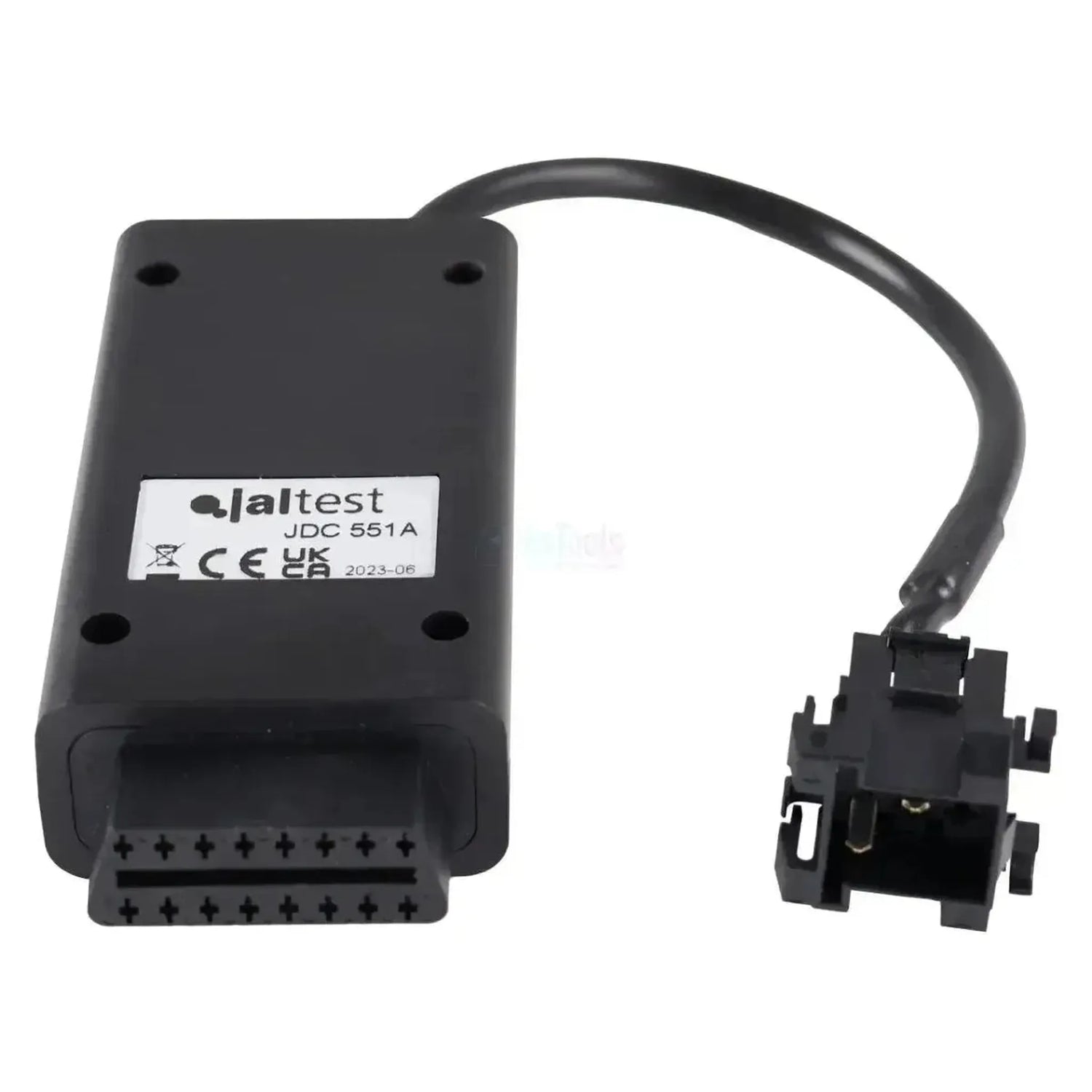

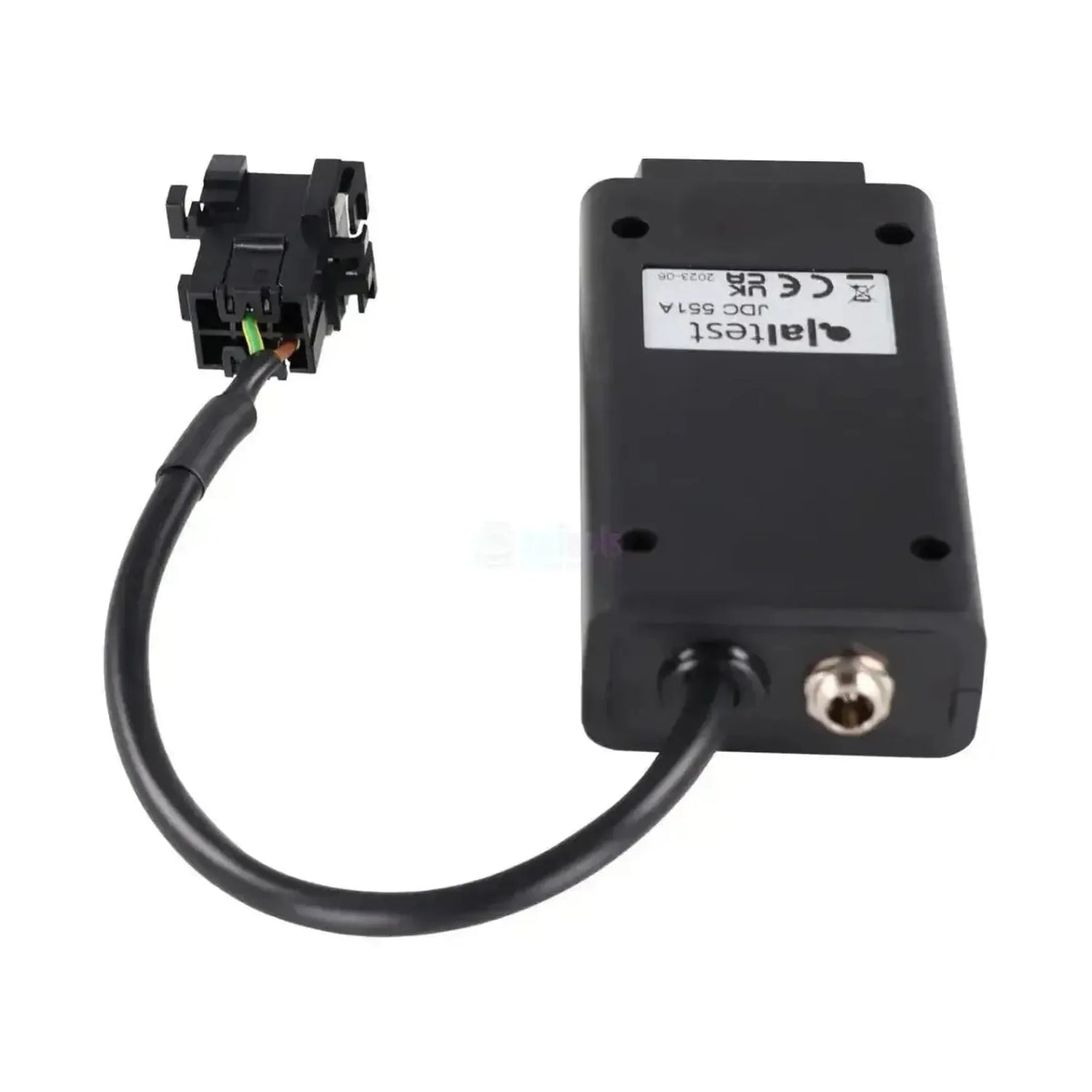

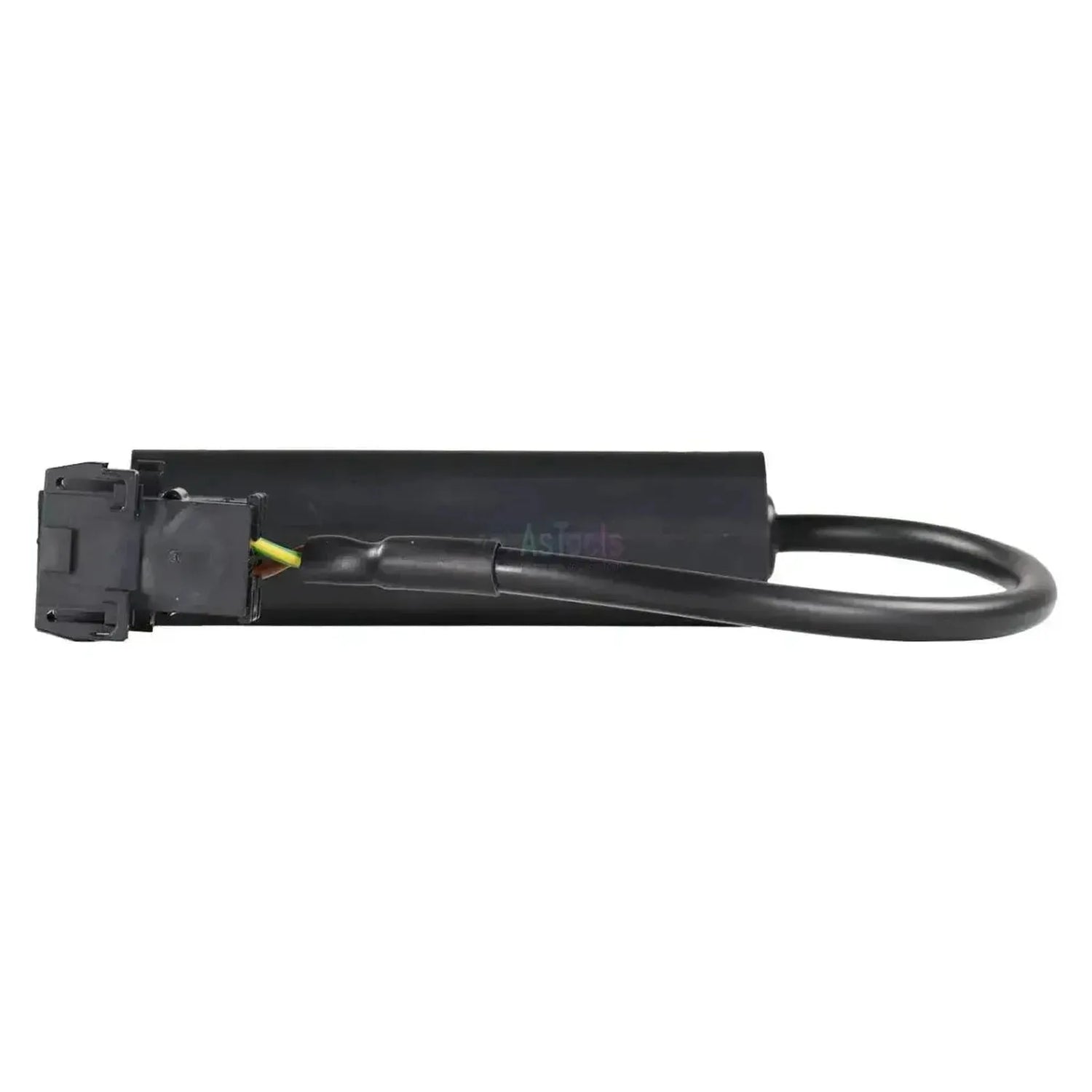

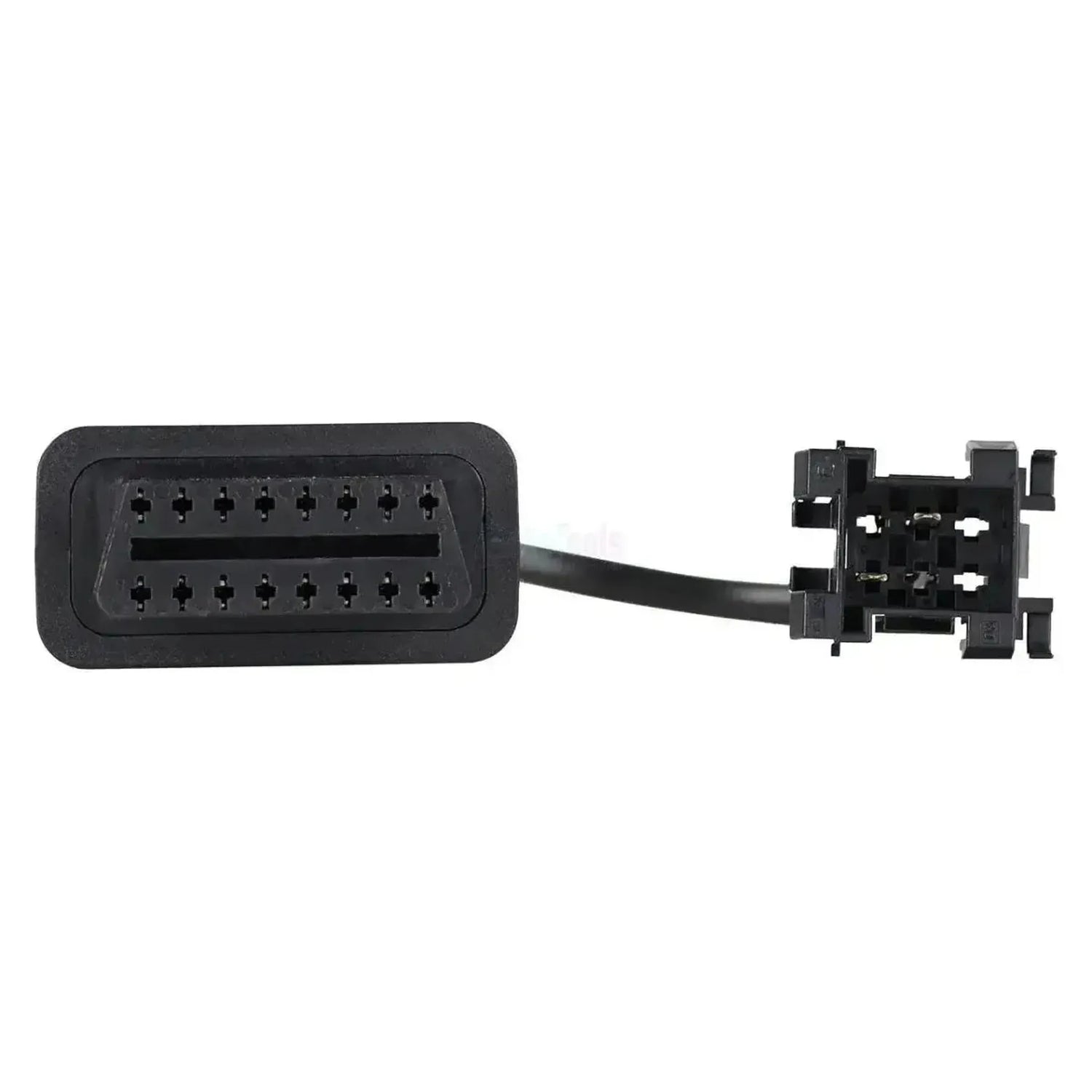

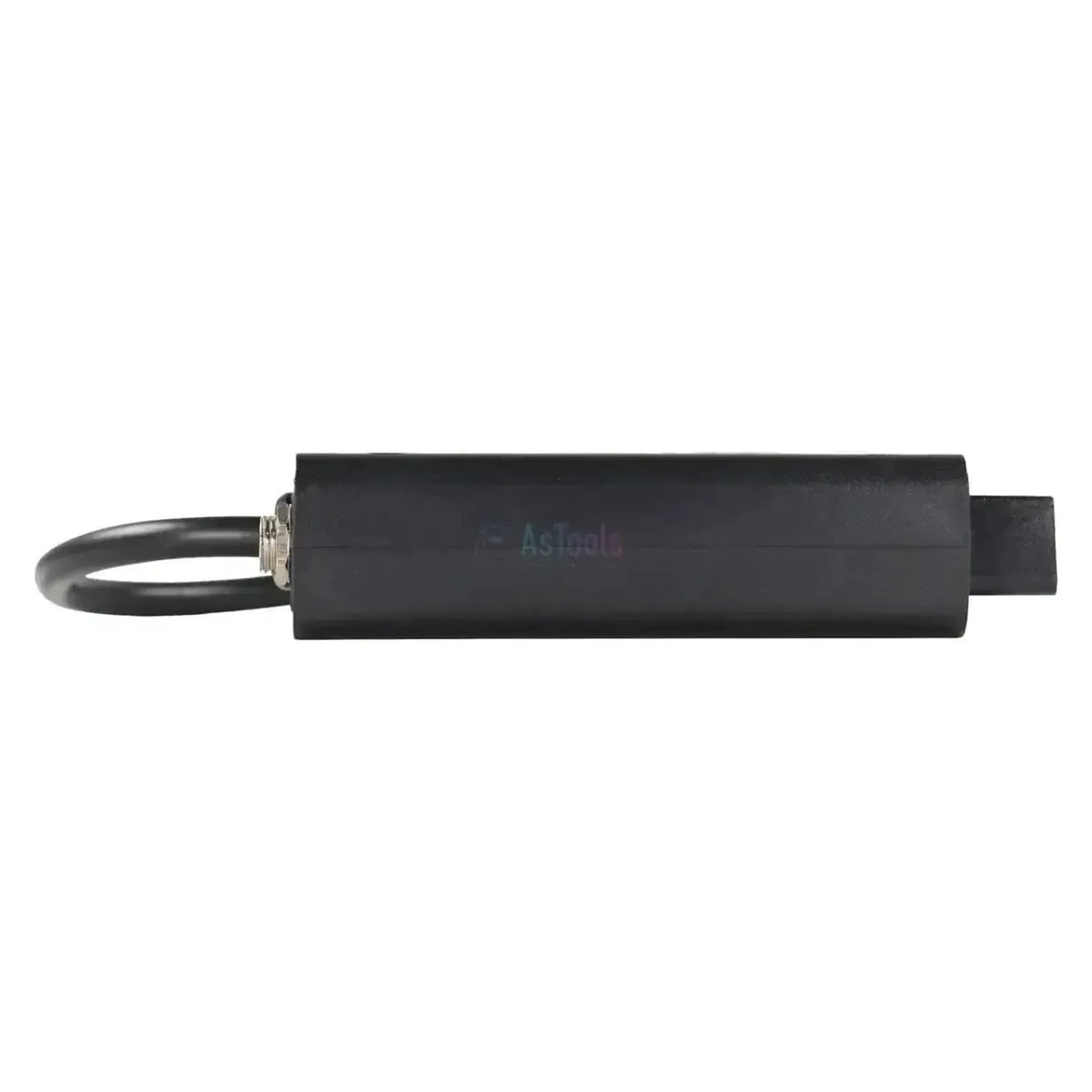

De Jaltest JDC551A koppelt de rechthoekige 6-pins diagnoseaansluiting van Liebherr-grondverzet-, overslag- en hijsmachines aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte rechthoekige stekker met een vergrendelclip en platte pennen; die aansluiting zit in de cabine of in het machineruim. Het snoer meet 28 tot 30 cm.

Hoever de Jaltest-software reikt, hangt af van het machinetype. Op een R-graafmachine komt u bij de machinecomputer MCM, op een L-wiellader bij UEC3 of Master4 plus de motorregelingen, en op een LTM-mobiele kraan ook bij transmissie, remsysteem, retarder en SCR-nabehandeling. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest OHW (bouw- en terreinmachines).

PLUSPUNTEN

✔Bereikt de centrale machinecomputers van Liebherr: MCM, UEC3 en Master4.
✔Op de wielladers komt de motorregeling erbij: ECU2-HD, ECU3, LIDEC1 en LH ECU UPCR.
✔Op de LTM-mobiele kranen reikt de dekking tot transmissie, remsysteem, retarder en SCR-nabehandeling.
✔Dekt een brede reeks: R- en A-graafmachines, L-wielladers, PR-rupsdozers, LH-overslagmachines, LTM-kranen en TA-knikdumpers.

AANDACHTSPUNTEN

✕Op de graafmachines geeft de MCM geen ECU-gegevens; serienummer en softwareversie leest u daar niet uit.
✕De dekking loopt sterk uiteen per machinetype: Wat op een LTM-kraan beschikbaar is, zit niet vanzelfsprekend op een graafmachine.
✕Alleen voor de rechthoekige 6-pins machineaansluiting; de ronde 9-pins motoraansluiting met mintgroene contacthouder loopt via de JDC542A.
✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de machinecomputer, de motorregeling en op de kranen ook de transmissie, het remsysteem en de nabehandeling. Welke eenheden aanwezig zijn, verschilt sterk per machinetype en generatie; onderstaande eenheden komen uit de Liebherr-dekking.

Regeleenheden die u kunt benaderen

  • MCM: Machinecomputer R-graafmachines.
  • UEC3 en Master4: Machinecomputer L-wielladers.
  • ECU2-HD, ECU3, LIDEC1: Liebherr-motorregeling.
  • LH ECU UPCR: Liebherr-motorregeling.
  • MR/PLD: Oudere motorregeling, LTM.
  • ADM en ADM 3: Motorregelinterface, LTM.
  • AS Tronic, TraXon: Transmissie LTM-kranen.
  • GSII en Ecomat 1: Transmissie LTM-kranen.
  • ABS D/E, ABS/ASR E: Remsysteem LTM-kranen.
  • EST-42, Voith, VERA: Retarderregeling LTM-kranen.
  • SCR Bluetec: Nabehandeling, LTM-kranen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoudsgegevens: O.a. MCM, ECU2-HD, ECU3, LIDEC1.
  • Aanvullende acties: Bij SCR op de LTM-kranen.
  • Waarschuwingen: O.a. bij ADM en GSII.

Zo gebruikt u hem

  1. Aansluiting zoeken: In de cabine of in het machineruim.
  2. Aansluiten: Klik de JDC551A op de 6-pins stekker.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Liebherr, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het machinetype. Deze kabel past op elke Liebherr-machine met de rechthoekige 6-pins diagnoseaansluiting in de cabine of het machineruim. Onderstaande series voert Jaltest OHW in de dekking.

Liebherr:

  • R 900 B / R 924 B Litronic: Rupsgraafmachines, ca. 1998 tot 2003.
  • R 900 C / R 9xx C Litronic: Rupsgraafmachines, ca. 2003 tot 2007.
  • A 900 B / A 9xx B Litronic: Mobiele graafmachines (A 309 t/m A 934 C), ca. 1998 tot 2003.
  • L-serie: Wielladers L 538 t/m L 586.
  • PR-serie: Rupsdozers PR 724 t/m PR 776.
  • LH-serie: Overslagmachines LH 18 t/m LH 80.
  • LTM-serie: Mobiele kranen LTM 1030 t/m LTM 1750.
  • TA 230 / TA 240: Knikdumpers.
💡
Goed om te weten: Liebherr heeft twee diagnoseaansluitingen die vaak door elkaar gehaald worden. De machineaansluiting is rechthoekig en zwart, telt zes posities en heeft een vergrendelclip: Dat is deze kabel. Zit er op het blok een ronde stekker met mintgroene contacthouder en negen bussen, dan is dat de motoraansluiting van de JDC542A. Controleer aan de machine welke van de twee erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC551A) | Liebherr 6-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Entreprenadmaskin

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V8.1
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • OHW entreprenadmaskiner

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
6-poligt OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
30 cm
Referensnummer
JDC551A

Övriga specifikationer

Toepassing
Liebherr graaf-, laad-, overslag- en hijsmachines
Lengte
28 - 30 cm
Regeleenheden
MCM, UEC3, Master4, ECU2-HD, ECU3, LIDEC1, LH ECU UPCR, MR/PLD, ADM en ADM 3, AS Tronic, TraXon, GSII, Ecomat 1, ABS D/E en ABS/ASR E (CAN), EST-42, Retarder Voith, VERA en SCR Bluetec
Nodig om te gebruiken
Jaltest Link V8.1 met licentie Jaltest OHW
