Jaltest  |  SKU: JDC220A

Jaltest (JDC220A) | Knorr-Bremse (EBS5) 18+18-polig OBD – 16-polig OBD2 adapterkabel | Släpvagn

€322,95 inkl.
€266,90 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

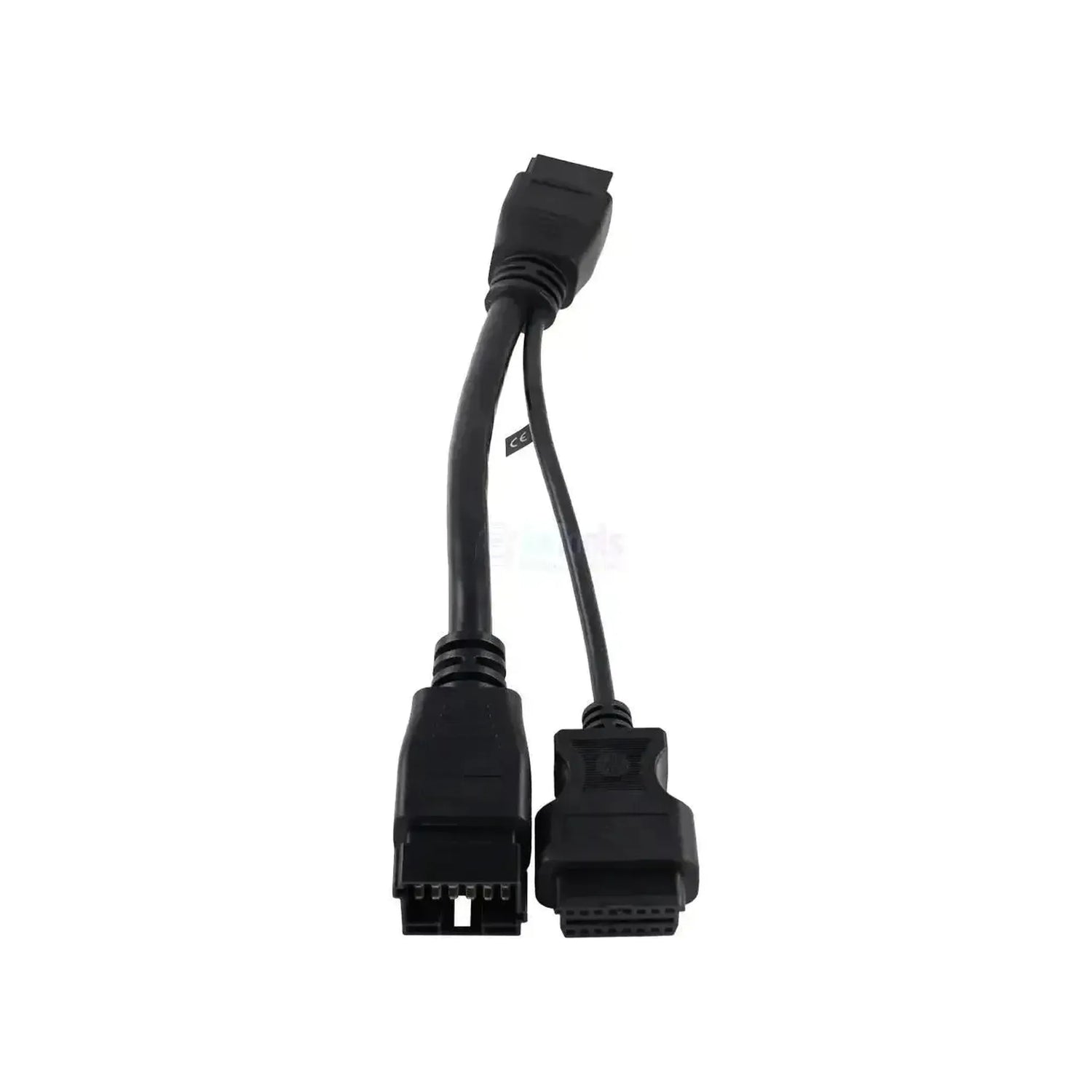

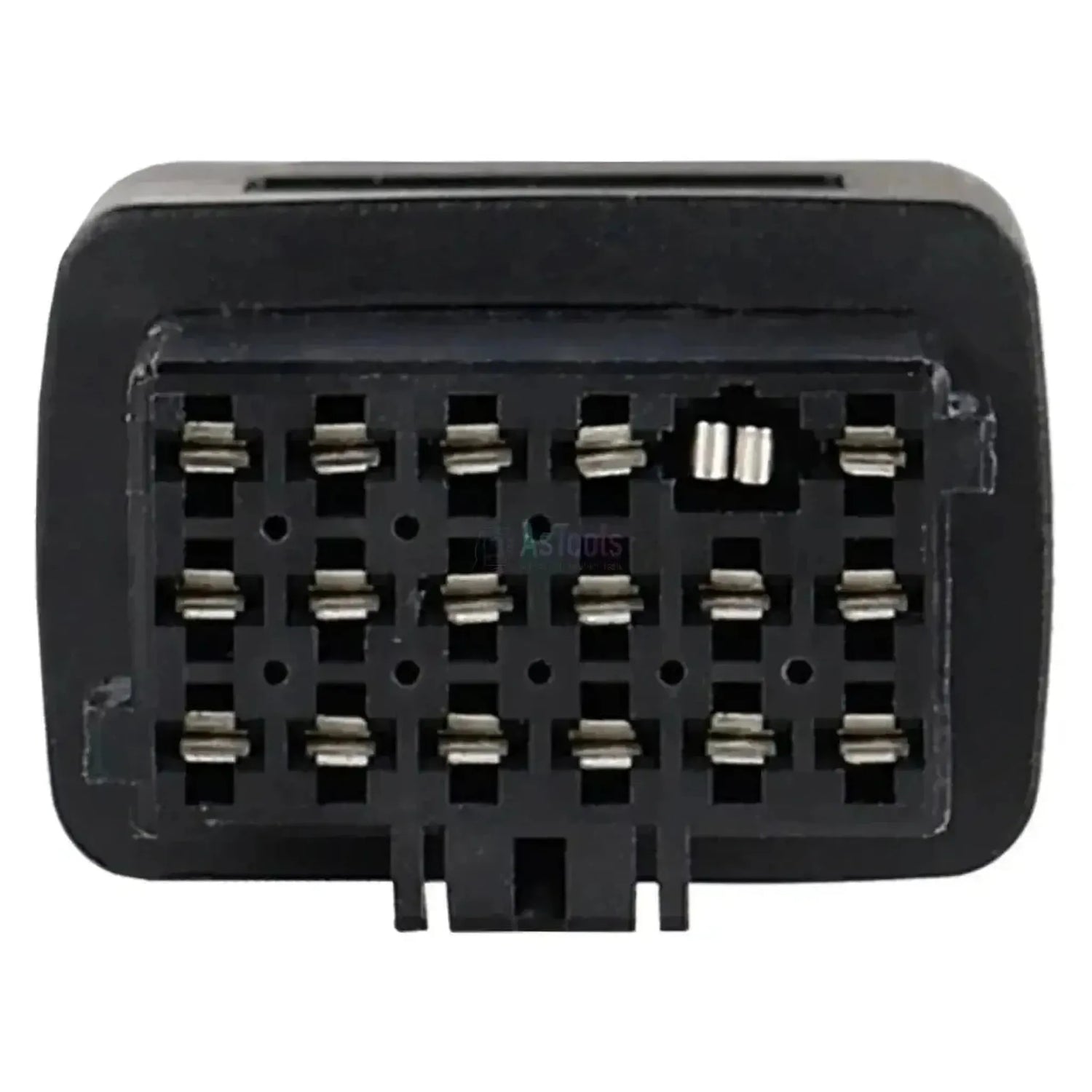

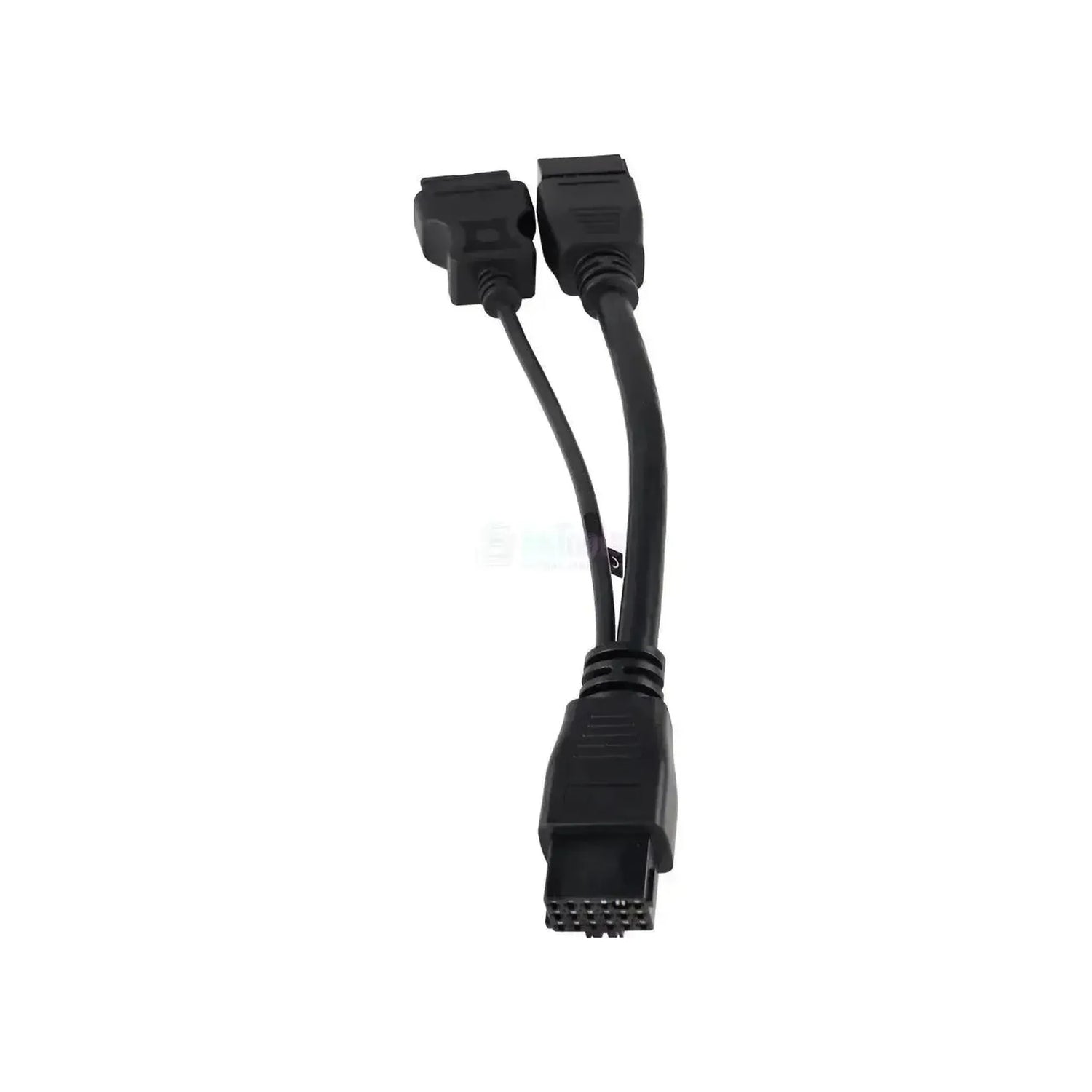

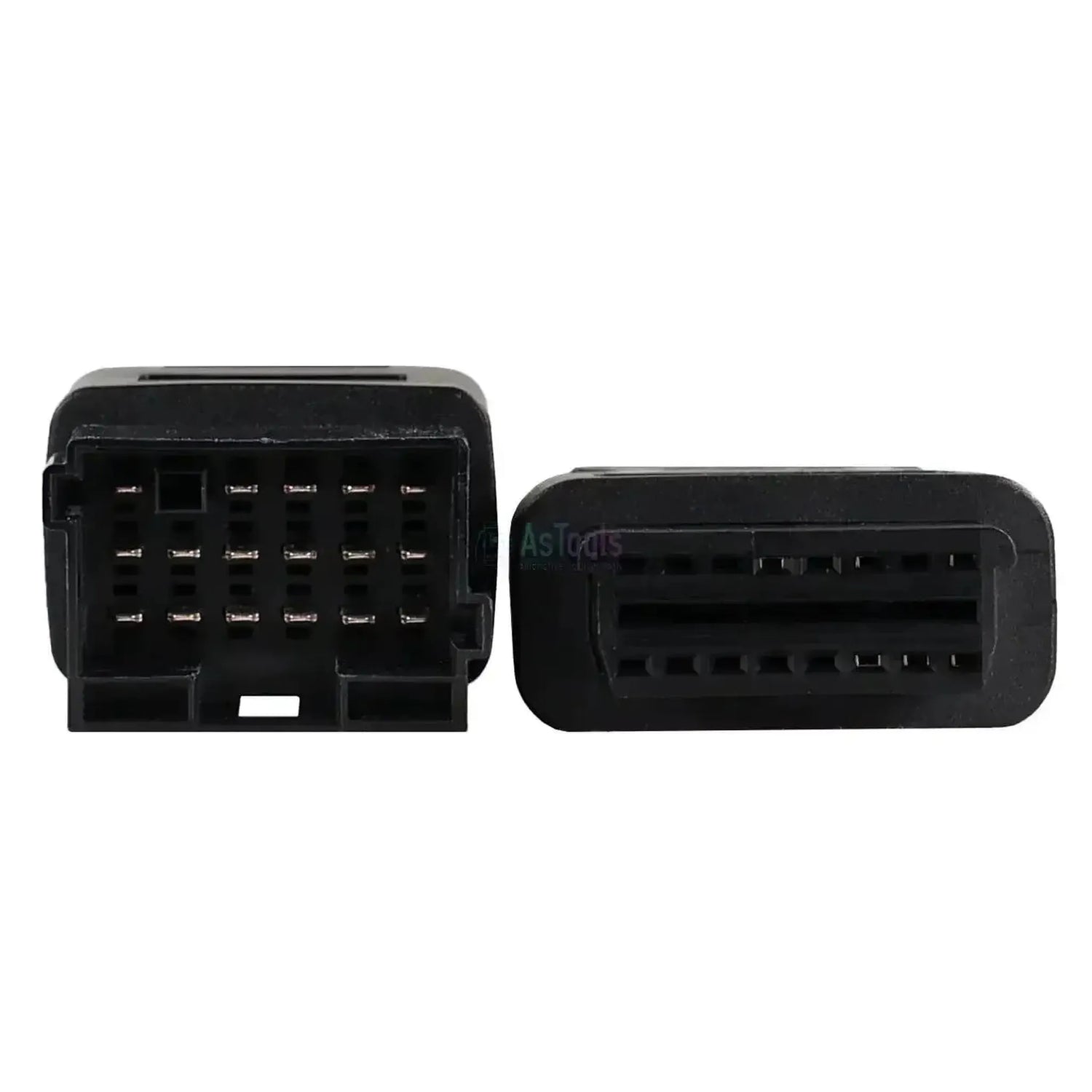

Den Jaltest JDC220A ansluts direkt till styrenheten på Knorr-Bremse EBS 5, som för dess diagnosledning till själva enheten. Bakom 16-polig OBD2-kontakten delar kabeln upp sig i två grenar, var och en med en rektangulär 18-polig kontakt i tre rader om sex: Den ena med stift, den andra med hylsor.

Du kopplar loss den befintliga förbindelsen mellan styrenheten och kabelstammen och placerar denna kabel mellan dem, så att bromssystemet förblir anslutet medan du läser av. Jaltest-programvaran läser då av felkoder och mätvärden, styr komponenter, ställer in parametrar och utför återställningarna. En del av detta finns tillgängligt med modulen Knorr-Bremse Diagnostics (ref. 71502007).

FÖRDELAR

✔Ansluts direkt till styrenheten, vilket krävs eftersom EBS 5 inte har någon separat diagnoskontakt.
✔Kabeln placeras mellan styrenheten och kabelstammen, så att bromssystemet förblir anslutet medan du mäter.
✔Täckningen går längre än avläsning: styrning av komponenter, inställning av parametrar och återställningar ingår också.
✔Avgörande är Knorr-Bremse-enheten och inte fordonsmärket runt omkring, därför är samma kabel brett användbar.

ATT TÄNKA PÅ

✕En del av funktionerna blir först tillgängliga med den separata modulen Knorr-Bremse Diagnostics (ref. 71502007).
✕JDC305A har också en 18+18-polig anslutning men hör till ABS 6 och ABS24/EU12; förväxla inte dessa två.
✕Kan inte nås med denna kabel: EBS 2.x-generationerna, parkeringsbromsen EPB och TEBS-släpvagnssystemen, som har en egen anslutning.
✕Du arbetar på bromssystemet: Ställ fordonet stilla och säkra det mot att rulla innan du kopplar loss kontakterna.

Användningsområden och funktioner

Via denna anslutning når du med Jaltest-programvaran det elektroniskt styrda bromssystemet från Knorr-Bremse. Eftersom kabeln går in-line mellan styrenheten och kabelstammen förblir systemet anslutet under mätningen.

Styrenheter som du kan nå

  • EBS 5: Elektroniskt styrt bromssystem.

Vad du kan göra

  • Felkoder: Läsa och radera.
  • Mätvärden: I siffror och diagram.
  • Komponenter: Styr bromskomponenter.
  • Parametrar: Ändra bromskonfigurationen.
  • Återställningar: Efter utfört arbete.

Så här använder du den

  1. Säkra fordonet: Ställ fordonet stilla och säkra det mot att rulla.
  2. Koppla loss: Koppla loss kabelstammen från EBS 5-enheten.
  3. Placera mellan: Sätt in JDC220A mellan enheten och kabelstammen.
  4. Koppla Link: Anslut OBD2-sidan till Jaltest-kabeln.
  5. Avläsning: Välj Knorr-Bremse EBS 5 i Jaltest.

Kompatibla fordon och användningsområden

Avgörande är styrenheten, inte fordonsmärket. Kabeln hör till Knorr-Bremse EBS 5, som känns igen på de två 18-poliga kontakterna som samlas på enheten och inte på en OBD-anslutning någon annanstans. En 18+18-polig anslutning på en ABS 6- eller ABS24/EU12-enhet hör till JDC305A.

Knorr-Bremse:

  • EBS 5: Det elektroniskt styrda bromssystem som denna kabel är gjord för.
  • ABS 6 och ABS24/EU12: Samma 18+18-polig upplägg men en annan bromsgeneration; för dem är JDC305A avsedd.

Avgränsning:

  • Fordonsmärke: Inte avgörande; kabeln följer Knorr-Bremse-enheten.
💡
Bra att veta: Räkna på enheten de tre raderna om sex per kontakt. JDC305A har lika många poler men hör till ABS 6 och ABS24/EU12 på nyttofordon. Antalet stift hjälper dig alltså inte vidare här: Kontrollera på enheten självt vilket system som finns där innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC220A) | Knorr-Bremse (EBS5) 18+18-polig OBD - 16-polig OBD2 Adapterkabel | Släpvagn

Tekniska specifikationer

Allmänt

Kabelns tillverkare. Jaltest-kablar fungerar med Jaltests diagnosutrustning.Märke
Jaltest (Cojali)
Vilken typ av kabel det är. En diagnoskabel ansluts till diagnosuttaget, en mätkabel mäter en separat komponent.Kabeltyp
Adapterkabel
Vilket programvarupaket från Jaltest som kabeln hör till. Licens för modulen krävs för att kunna använda kabeln.Jaltest-programvarumodul
  • CV tunga fordon
För vilken typ av fordon eller maskiner kabeln är avsedd. Då ser Ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Släpvagn

Anslutningar

Kontakten på diagnosenhetens sida. Den måste passa Ert gränssnitt eller Er diagnoskabel.Anslutning på gränssnittssidan
16-pins OBD2
Kontakten på fordonets, motorns eller maskinens sida. Den måste passa diagnosuttaget eller komponenten.Anslutning på fordonssidan
18+18-poligt OBD

Diagnosfunktioner

Om felkoder kan raderas och inte bara läsas av. På vissa system är det endast möjligt att läsa av.Radera felkoder

Användning

Referensnummer
JDC220A
Styrenheter
EBS 5 (elektroniskt styrt bromssystem)
Krävs för användning
Jaltest Link och en aktiv licens för Jaltest CV

Övriga specifikationer

Användning
Knorr-Bremse EBS 5 (elektroniskt styrt bromssystem)
Kompletterande möjligt
Modul Knorr-Bremse Diagnostics (ref. 71502007) för full funktionsomfattning
