Jaltest | SKU: JDC632A

Jaltest (JDC632A) | Mercury/Tohatsu 6-polig OBD – 16-polig OBD2-adapterkabel | Motorbåt

Name: Jaltest (JDC632A) | Mercury/Tohatsu 6-polig OBD – 16-polig OBD2-adapterkabel | Motorbåt
Brand: Jaltest
SKU: JDC632A
Price: 174.95 EUR
Availability: InStock

€174,95 inkl.

€144,59 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

Den Jaltest JDC632A kopplar 6-polig diagnosuttaget på de små Mercury- och Tohatsu-utombordsmotorerna till ett standard-16-polig OBD2-gränssnitt. 6-polig uttaget sitter under motorhuven; på gränssnittssidan passar kabeln in i 16-polig OBD2-kabeln till Jaltest Link, utan extra SubD-26-förlängningskabel.

Mercury och Tohatsu delar samma motorstyrning i klassen 10-20 hk. I täckningen anges den som ECM by Tohatsu under Mercury-modellerna och som ECM under Tohatsus modellbeteckningar, med samma funktionsuppsättning. Du läser ut felkoder, mätvärden och live-data och utför komponenttester. Kabeln omfattas av Jaltest Marine.

PLUSPUNKTER

✔Särskilt för 10-20 hk-klassen hos Mercury och Tohatsu, som delar samma motorstyrning.

✔Fungerar med standardkabeln 16-polig OBD2 till Jaltest Link, alltså utan extra SubD-26-förlängningskabel.

✔Täcker förutom felkoder och mätvärden även komponenttester och live-data från motorstyrningen.

✔Täcker två märken med en kabel: Mercury 15 och 20 FourStroke samt Tohatsu MFS-modellerna i samma klass.

ATT TÄNKA PÅ

✕Endast 10-20 hk-modellerna. För en Tohatsu i 40-60 hk-klassen är JDC633A rätt 6-polig kabel.

✕Parametrar, kalibrering och en servicereset ingår inte i täckningen för denna motorstyrning; du läser ut, mäter och testar.

✕Endast för 6-polig uttaget; tyngre Mercury- och Tohatsu-utombordsmotorer har en annan diagnoskontakt.

✕Denna utförande slutar i 16-polig OBD2. Arbetar du från SubD-26-porten på Link är JDC632.9 rätt kabel.

Användningsområden och funktioner

Med denna kabel skapar du anslutningen mellan Jaltest Link och motorstyrningen på de små Mercury- och Tohatsu-utombordsmotorerna. Anslutningen går från 6-polig uttaget under motorhuven till 16-polig OBD2-kabeln på Link.

Styrenheter som du kan nå

ECM by Tohatsu: Motorstyrning, Mercury-modeller.
ECM: Samma styrning, Tohatsu-modeller.

Vad du kan göra

Felkoder: Läs felminnet med beskrivning.
Mätvärden: Visa aktuella sensorvärden.
Komponenter: Tester av insprutning och tändning.
Live-data: Följ med medan motorn går.

Så använder du den

Öppna huven: Leta upp 6-polig uttaget under motorhuven.
Anslut: Sätt i 6-polig kontakten från JDC632A.
Koppla Link: Anslut OBD2-sidan till OBD2-kabeln på Link.
Slå på tändningen: Slå på motorns tändning.
Läs ut: Välj Mercury eller Tohatsu och modellen i Jaltest Marine.

Kompatibla fordon och användningsområden

Det avgörande är kontakten, inte modellen. Kabeln passar alla Mercury- eller Tohatsu-utombordsmotorer i klassen 10-20 hk med 6-polig diagnosuttag. Följande modeller ingår i täckningen i Jaltest Marine.

Mercury:

15 FourStroke: Styrenhet ECM by Tohatsu.
20 FourStroke: Styrenhet ECM by Tohatsu.
15 SeaPro: Styrenhet ECM by Tohatsu.

Tohatsu:

MFS 15: Styrenhet ECM (Engine Control Module).
MFS 20: Styrenhet ECM (Engine Control Module).
MFS 9.9: Styrenhet ECM (Engine Control Module).

💡

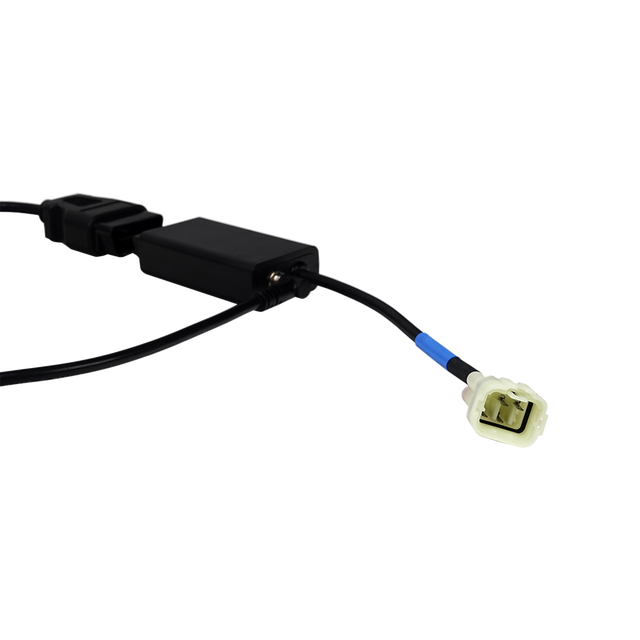

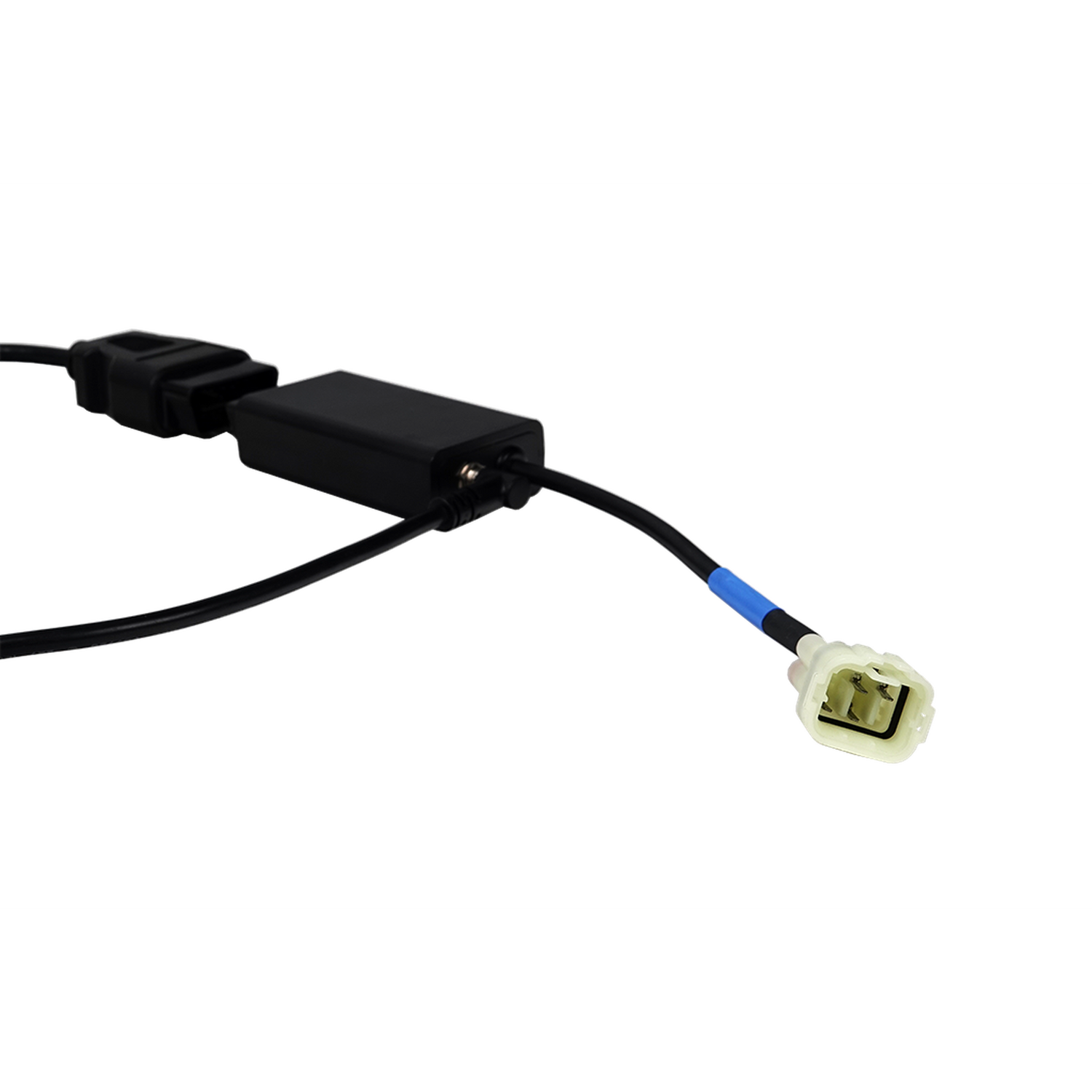

Bra att veta: Motorsidan är den elfenbensfärgade 6-polig kontakten under motorhuven, med sex kontaktpositioner i två rader. Denna utförande känner du igen på den trapetsformade OBD2-kontakten, den svarta plastlådan mitt på kabeln och den blå markeringsringen strax före 6-polig kontakten. Arbetar du med SubD-26-porten på Link behöver du JDC632.9.

Förpackningens innehåll

1x Jaltest (JDC632A) | Mercury/Tohatsu 6-polig OBD - 16-polig OBD2 Adapterkabel | Motorbåt

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke: Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp: Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper: Båt
För hur många fordonsmärken kabeln är lämplig. Många adapterkablar passar bara ett märke med egen kontakt.Antal fordonsmärken: 2 märken

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet: Jaltest
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul: Marin

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan: 6-poligt OBD
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan: 16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data: Ja
Ni kan aktivera komponenter för att testa om de är defekta. Det förenklar felsökningen.Styra komponenter: Ja
