Jaltest  |  SKU: JDC557A9

Jaltest (JDC557A9) | Hyster/Yale 3-polig OBD – 16-polig OBD2-adapterkabel | Materialhanteringsutrustning

€114,95 inkl.
€95,00 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

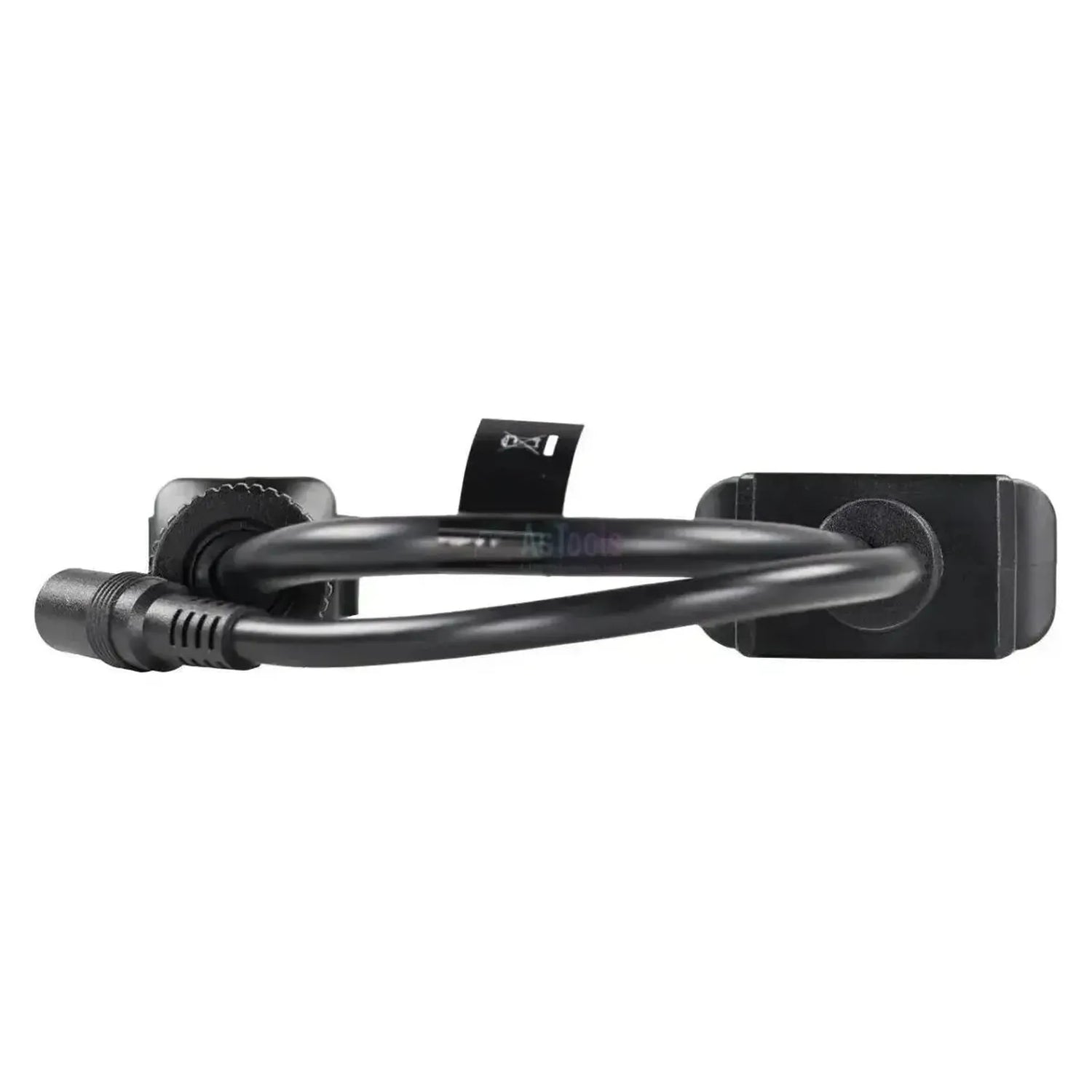

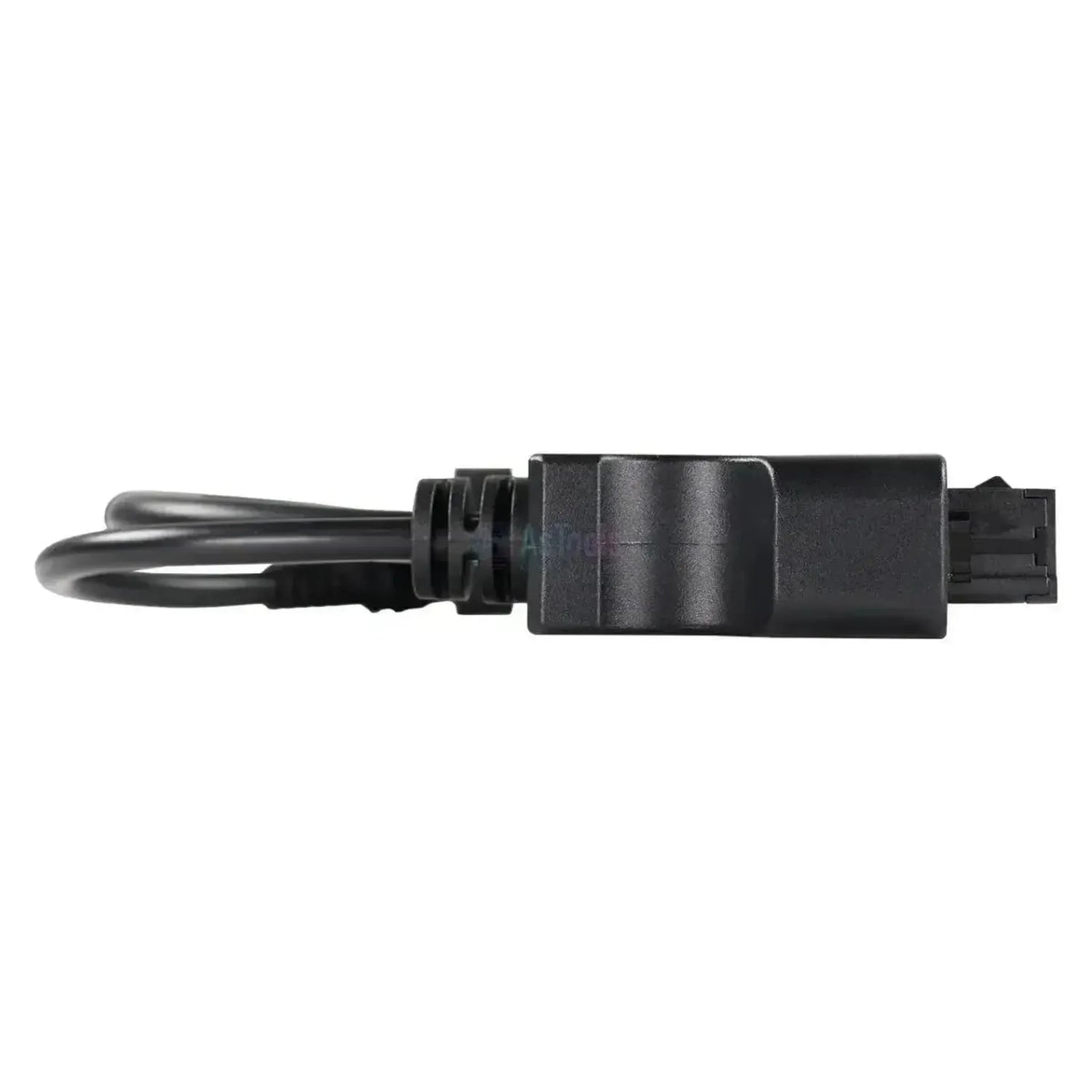

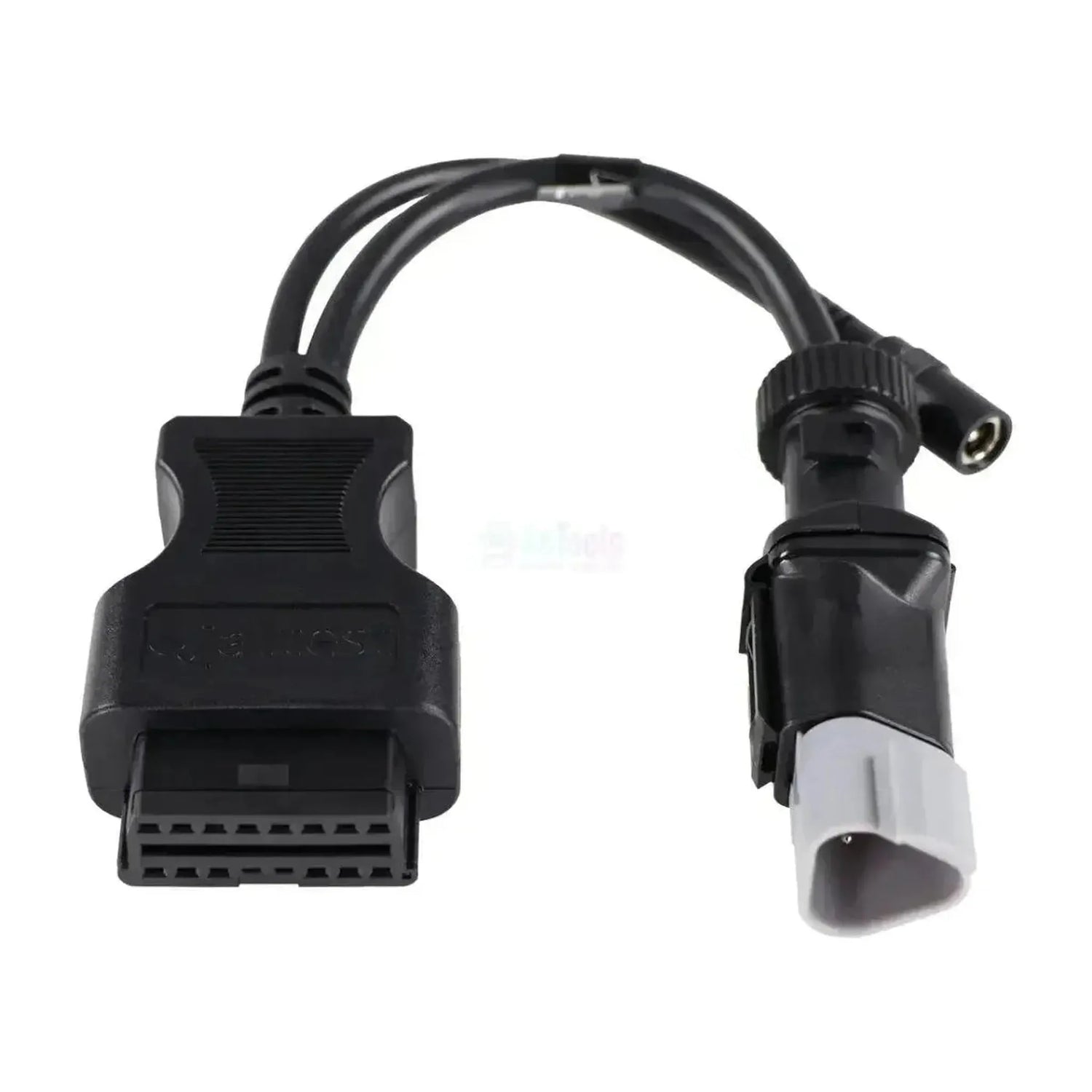

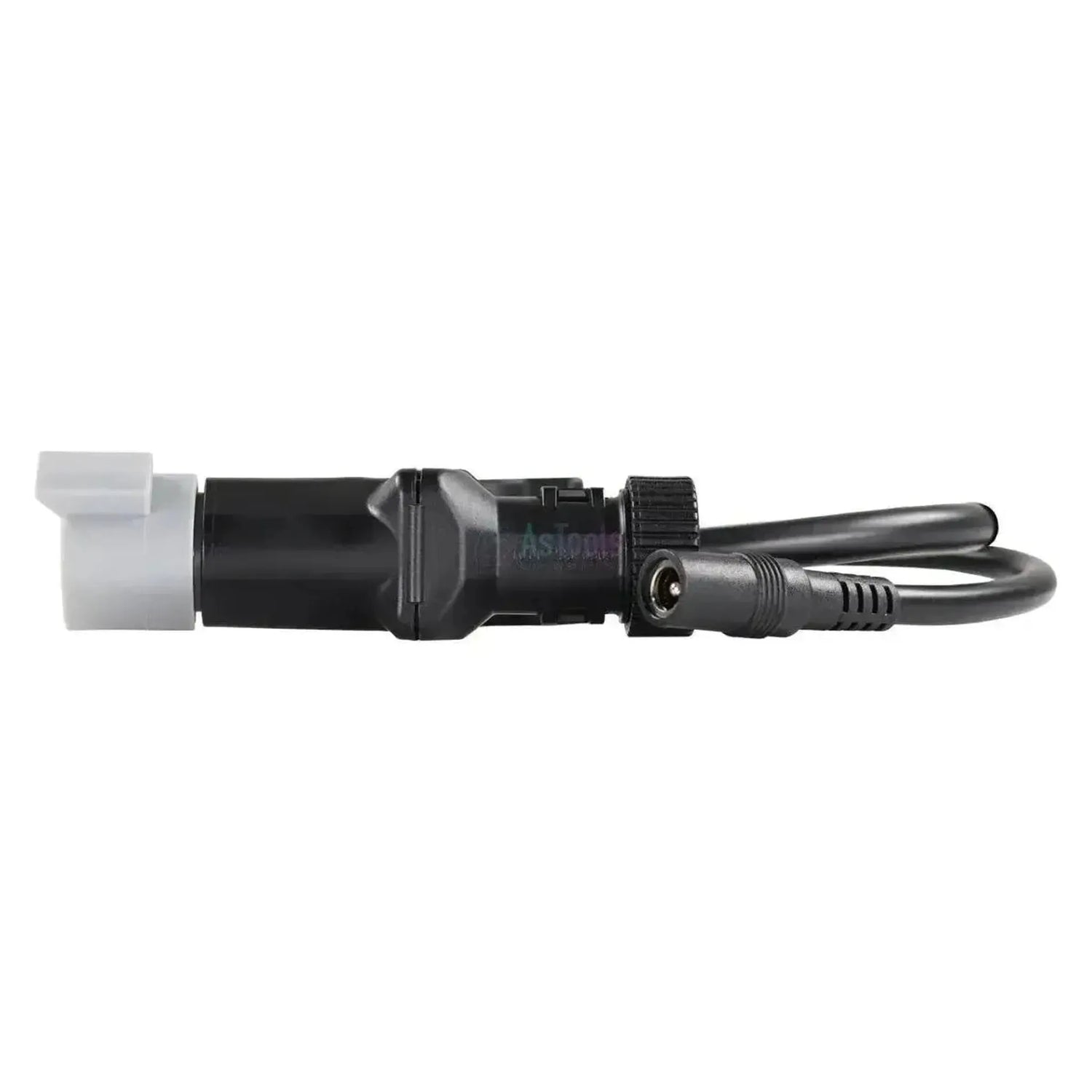

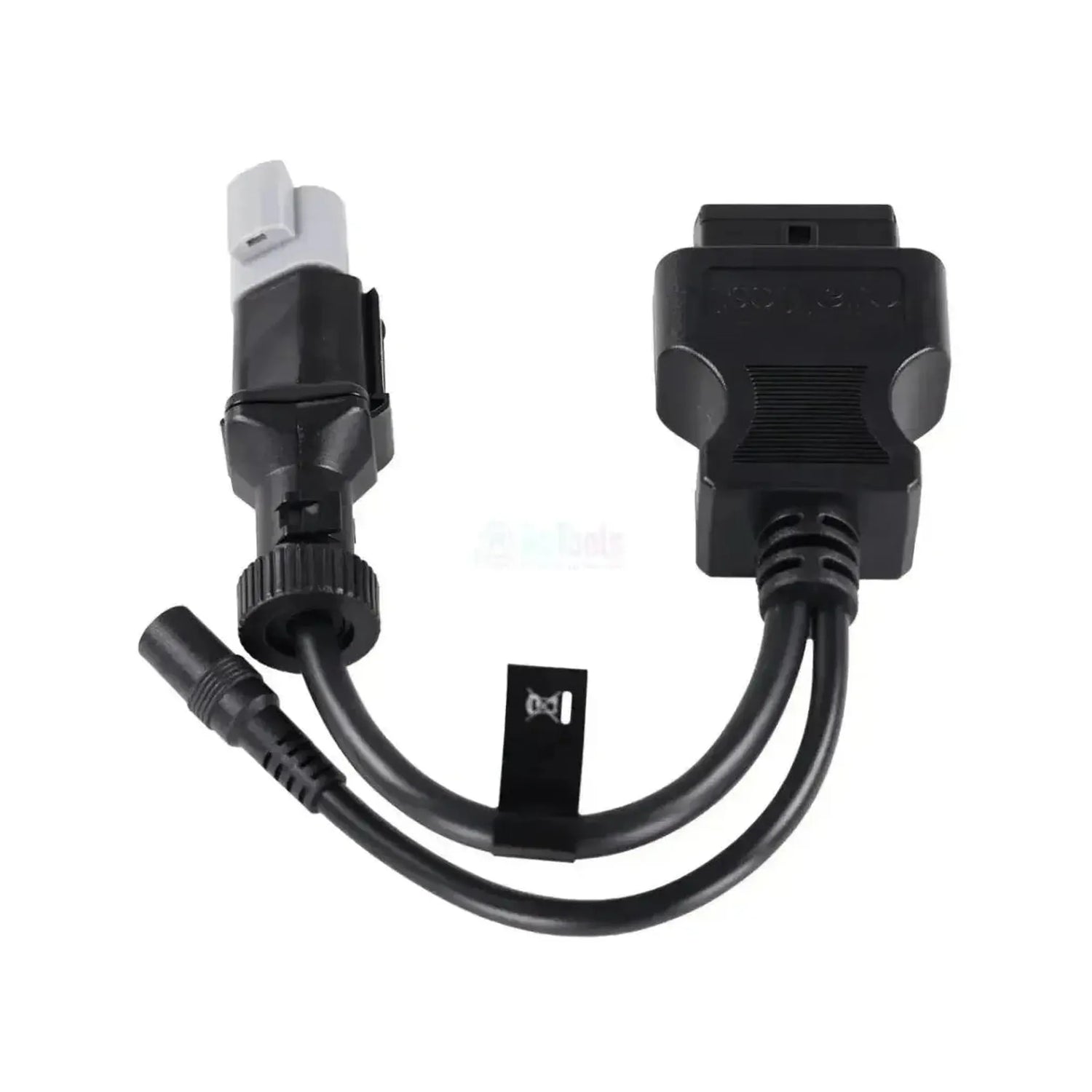

De Jaltest JDC557A9 sluit de 3-pins diagnoseaansluiting van Hyster- en Yale-heftrucks aan op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. De machinestekker is rond, met een zwarte kartelring over een grijze contacthouder met drie posities (een blauw gemerkte ronde, een kleine ronde en een vierkante) en een zwarte borgclip aan de bovenzijde. Achter de OBD2-koppeling splitst het snoer in twee takken; naast de 3-pins machinestekker loopt een dunner snoer naar een ronde zwarte koppeling met haakse snoerinvoer.

Hyster en Yale horen tot dezelfde fabrikantengroep en delen hun elektronica, dus één kabel bedient beide merken. Op de verbrandingstrucks komt u bij de machinecomputer VSM, de module HLM en de motorregeling EDC Yanmar; op de elektrische XN-series bij de machinecomputer MC, de vermogensmodules LMC en RMC, de hydraulieksturing HPC en E-HYDRAULICS en het display DCU. De kabel werkt uitsluitend met de Jaltest Link V9, het cijfer 9 achter de referentie, en valt onder Jaltest MHE.

PLUSPUNTEN

✔Eén kabel voor twee merken: Hyster en Yale gebruiken dezelfde 3-pins aansluiting.
✔Bereikt op de verbrandingstrucks de machinecomputer VSM en de module HLM.
✔Op de elektrische XN-series ook de vermogensmodules LMC en RMC, de hydraulieksturing HPC en het display DCU.
✔Geeft toegang tot de onderhoudsgegevens van de truck, met servicerapport.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest Link V9; op een Link V8.1 komt er geen verbinding tot stand.
✕Niet elke regeleenheid geeft alles; op de FT-verbrandingstrucks blijft het bij foutcodes en ECU-gegevens, de elektrische series geven ook meetwaarden en onderhoud.
✕De motorregeling EDC Yanmar wordt per model apart opgegeven en zit niet op elke truck.
✕Alleen voor de ronde 3-pins Hyster- en Yale-aansluiting; andere truckmerken gebruiken een eigen stekker.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt sterk per aandrijving. De verbrandingstrucks hebben een motorregeling, de elektrische XN-series in plaats daarvan vermogensmodules voor tractie en hefwerk.

Regeleenheden die u kunt benaderen

  • VSM: Machinecomputer verbrandingstrucks.
  • HLM: Bedieningsmodule verbrandingstrucks.
  • MC: Machinecomputer XN-series.
  • LMC en RMC: Vermogensmodules tractie en heffen.
  • HPC en E-HYDRAULICS: Hef- en kantelsturing.
  • DCU: Display elektrische trucks.
  • EDC Yanmar: Motorregeling dieseluitvoeringen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: Waar Jaltest ze aanbiedt.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 3-pins aansluiting bij de bestuurdersplaats.
  2. Aansluiten: Steek de JDC557A9 in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel van de Link V9.
  4. Contact aan: Zet het contact van de truck aan.
  5. Uitlezen: Kies Hyster of Yale en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Hyster- of Yale-truck met de ronde 3-pins diagnoseaansluiting bij de bestuurdersplaats. Hieronder staan de series in de Jaltest MHE-dekking.

Hyster:

  • H-serie verbrandingsheftrucks: H1.6FT tot en met H16XM-12EC.
  • S-serie verbrandingsheftrucks: S2.0FT tot en met S120FT.
  • E-serie elektrische heftrucks: E1.6XN tot en met E80XN-120XN.

Yale:

  • GDP- en GLP-serie: GDP16VX tot en met GLP190VX.
  • GC- en GLC-serie: GC30VX tot en met GLC155VX.
  • ERC- en ERP-serie: Elektrische heftrucks.
💡
Goed om te weten: De 3-pins aansluiting zit in de cabine bij de bestuurdersplaats en is te herkennen aan de zwarte kartelring met grijze contacthouder. Controleer dat aan de truck zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC557A9) | Hyster/Yale 3-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
På vilka typer av fordon eller maskiner kabeln kan användas. Då ser ni snabbt om den passar för det som kommer in på verkstaden.Fordonstyper
  • Intern transport

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • MHE intern transport

Anslutningar

Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
30 cm
Referensnummer
JDC557A9

Övriga specifikationer

Toepassing
Hyster- en Yale-heftrucks en magazijntrucks
Aansluiting machinezijde
3-pins OBD (rond), plus een tweede tak met een ronde koppeling
Regeleenheden
VSM, HLM, MC, LMC, RMC, HPC, E-HYDRAULICS, DCU en EDC Yanmar
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
Nodig om te gebruiken
Jaltest Link V9 met licentie voor Jaltest MHE
