Discover similar products: Fordon OBD-förlängningskablar och adaptrar, Jaltest, Jaltest förlängningskablar och adaptrar
Jaltest  |  SKU: JDC535A

Jaltest (JDC535A) | Hitachi 6-polig OBD – 16-polig OBD2-adapterkabel | Jordbruks- och byggningsmaskiner

€349,95 inkl.
€289,21 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

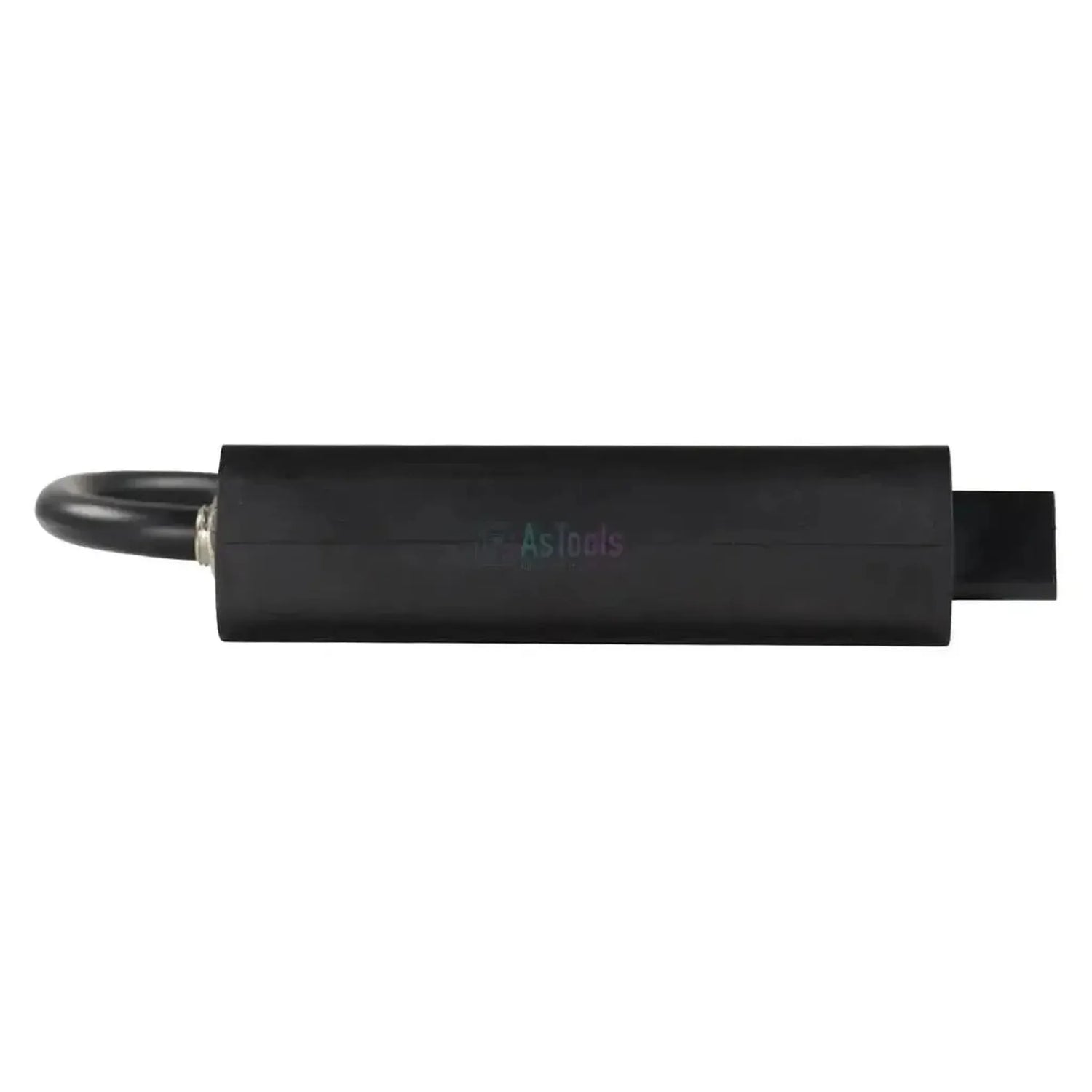

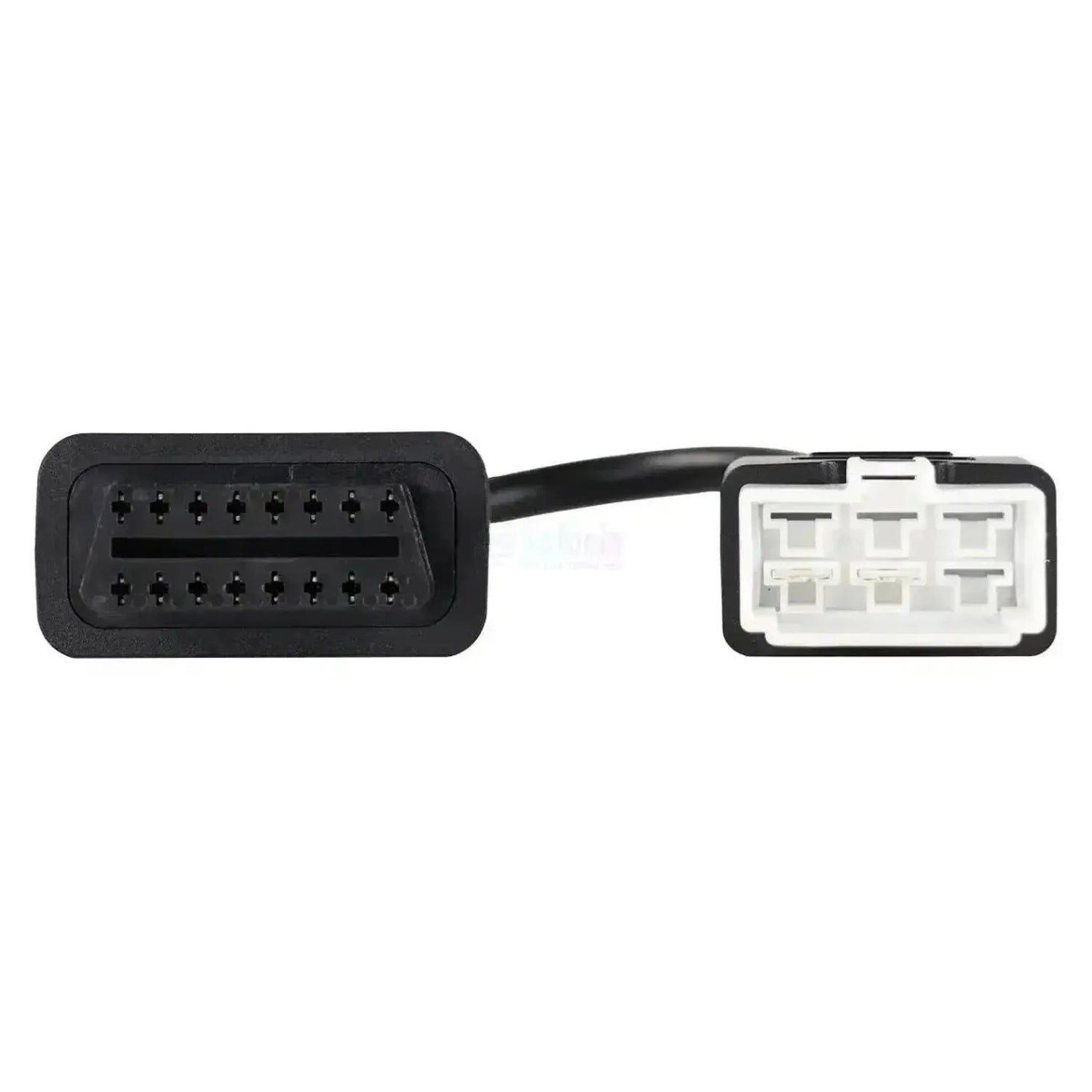

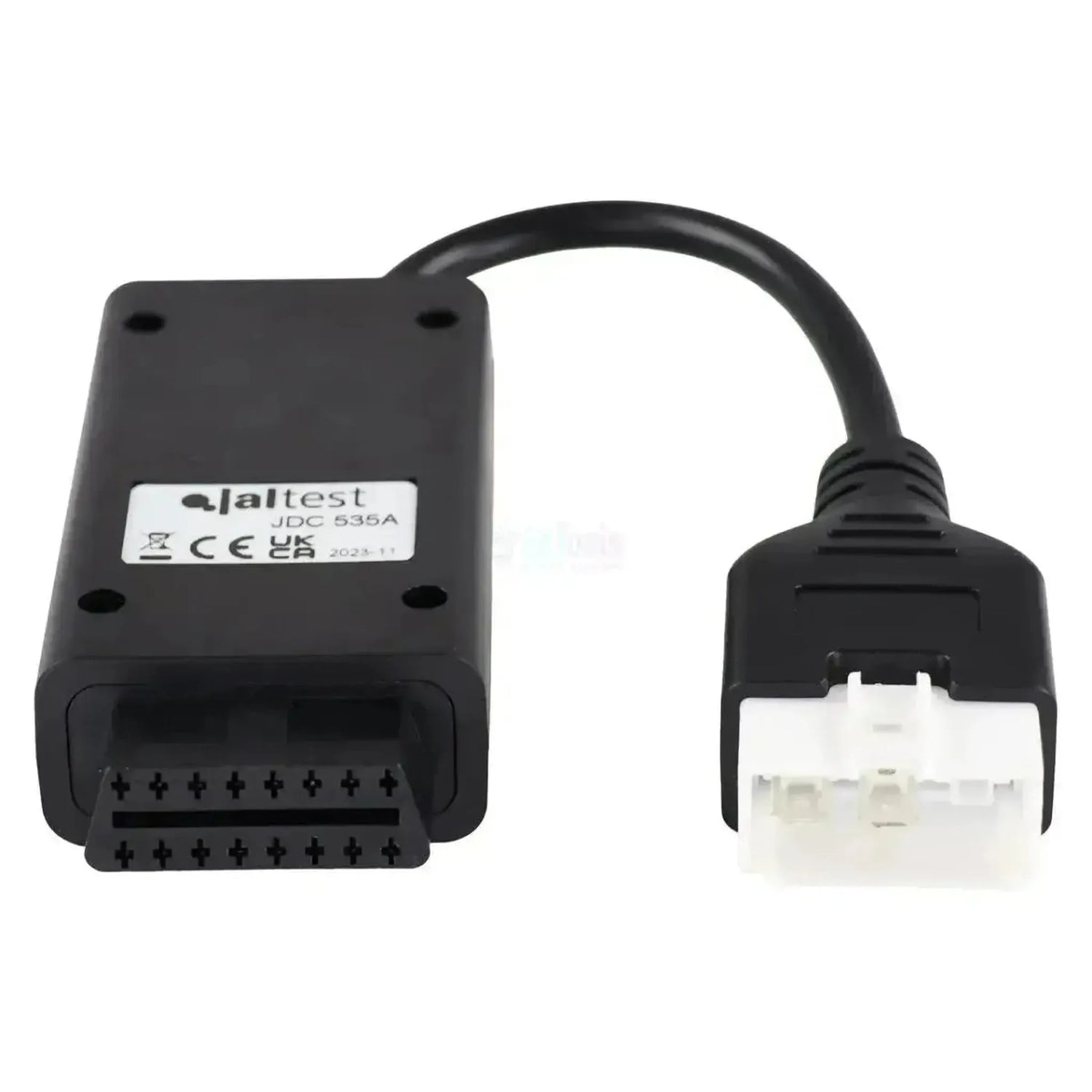

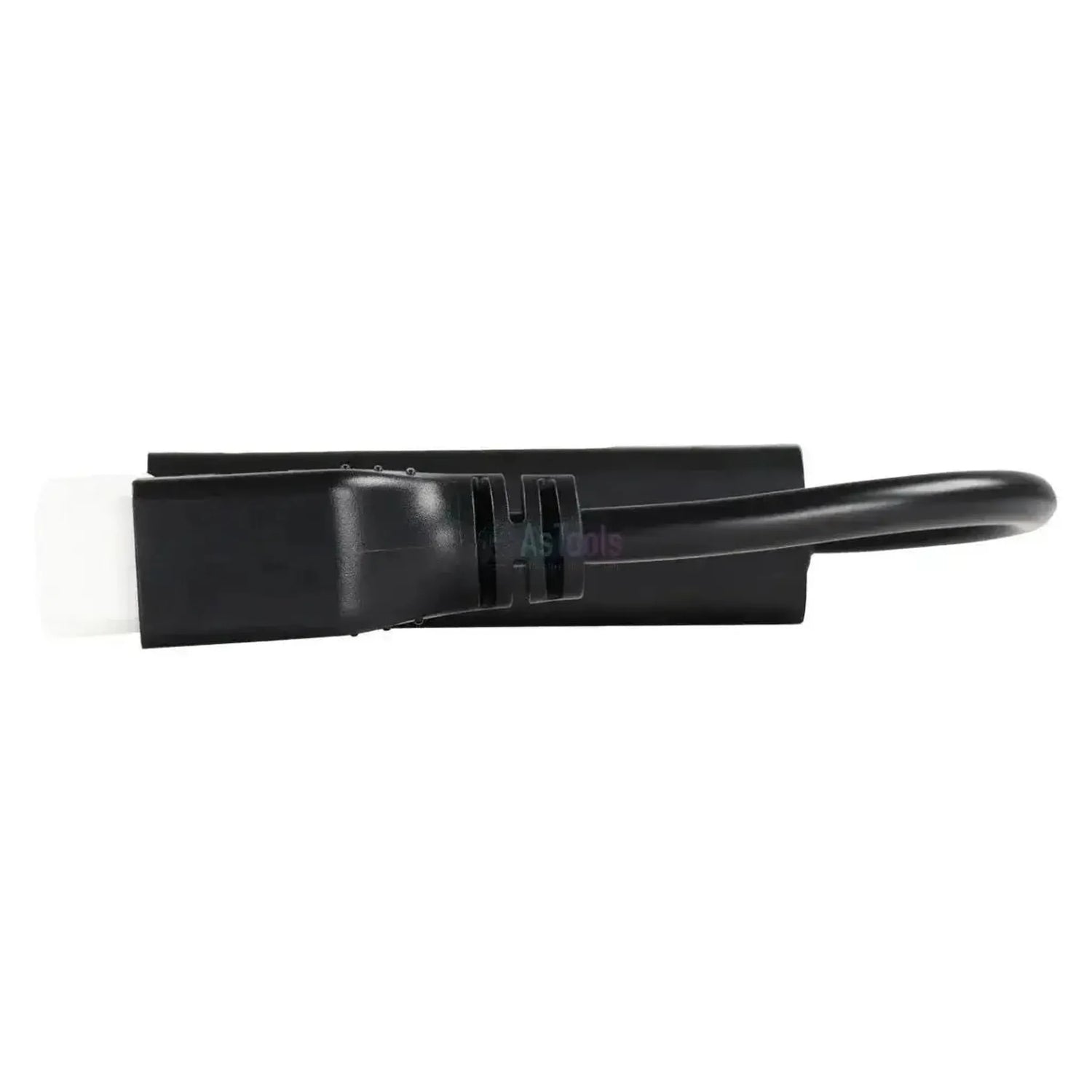

Jaltest JDC535A är diagnostikkabeln för Hitachi grävmaskiner, hjullastare och dumprar. På maskinsidan finns en cremefärgad kontakthållare i ett svart hölje, på interfacesidan en svart 16-polig OBD2-uttag, och mitt på kabeln ett svart plastkabinett med en skruv och två kabelgenomföringar. 6-polig anslutning sitter i hytten; kabeln är 28 till 30 cm lång.

Med denna anslutning läser Jaltest-utrustningen inte bara Isuzu-motorstyrningen utan även maskinens sida av Hitachi: Den centrala maskinatorns dator MC, gatewayen ICF och instrumentpanelen MON sitter på samma ledning. Isuzu 4HK1/4JJ1-styrningen stöds både via CAN och via K-Line. Det är skillnaden från JDC560A9, som går till sexpolig motorledare i motorns kabelbunt och endast når motorstyrningen där. Denna kabel är angiven för Jaltest Link V8.1 och ingår i Jaltest OHW (Off-Highway-maskiner).

FÖRDELAR

✔Når förutom Isuzu-motorstyrningen även maskinsystemen MC (central maskinatorns dator), ICF (gateway) och MON (instrumentpanel).
✔Isuzu 4HK1/4JJ1-motorstyrningen stöds både via CAN och via K-Line, så att både äldre och nyare Zaxis-generationer omfattas.
✔Täcker från ZX-3-serien till ZX-7 (Stage V) och omfattar även ZW-hjullastare, EX-gruvmaskiner och EH-dumprar.
✔Ingen byggårsgräns: Byggmaskiner har aldrig haft något obligatoriskt 16-poligt OBD2-uttag.

VIKTIGA BEGRÄNSNINGAR

✕Den officiella produktsidan anger endast Jaltest Link V8.1 för denna kabel; om du arbetar med Link V9, kontrollera först i kabelöversikten för ditt gränssnitt om denna kabel finns med.
✕ICF-gatewayen levererar endast felkoder; mätvärden och ECU-data är inte tillgängliga för denna styrenhet.
✕Underhållsdata och tilläggsåtgärder finns endast för motorstyrningen, inte för MC, ICF eller MON.
✕Förväxla inte denna kabel med JDC560A9: Den har ett helt svart, rektangulärt kontakthölje och går till motorns kabelbunt, medan denna kabel har en cremefärgad kontakthållare i ett svart hölje och går till diagnostikanslutningen i hytten.

Tillämpningar och funktionaliteter

Via denna anslutning når du med Jaltest-programvaran maskinens styrenheter. Vilka system som är närvarande varierar beroende på serie och utförande.

Styrenheter som du kan komma åt

  • MC, central maskinatorns dator: Datorn som styr maskinens funktioner, med felkoder, mätvärden och ECU-data.
  • ICF, gateway: Gatewayen för maskinens nätverk; från denna läser Jaltest felkoderna.
  • 4HK1, 4JJ1 (CAN) Isuzu, commonrail-motorstyrning: Motorstyrningen för nyare Zaxis-generationer, inklusive tilläggsåtgärder.
  • 4HK1, 4JJ1 (K Line) Isuzu, commonrail-motorstyrning: Samma motorfamilj på äldre K-Line-kommunikation.
  • ECM, motorstyrning: Motorstyrningen på maskiner utan Isuzu-specifik styrning.
  • MON, instrumentpanel: Instrumentpanelen i hytten.

Vad du kan göra

  • Läsa och radera felkoder: Läs ut felminnet från styrenheten med beskrivning av den detekterad störningen.
  • Visa mätvärden: De aktuella värdena från sensorerna anslutna till styrenheten, i siffror och graf.
  • Läsa underhållsdata: Tillgängligt för motorstyrningen, med underhållsintervall och serviceprotokoll.
  • Utföra tilläggsåtgärder: Endast för Isuzu-motorstyrningen via CAN; för K-Line-varianten är dessa åtgärder inte tillgängliga.

Kompatibla fordon och tillämpningar

Kontakten är avgörande, inte modellen. Denna kabel passar varje Hitachi-maskin med 6-polig diagnostikanslutning i hytten, som kännetecknas av cremefärgad kontakthållare i svart hölje. Nedanstående serier omfattas av Jaltest OHW.

Hitachi:

  • Zaxis ZX-3 serie (ZX100-3 till ZX800-3): (2007 - 2013)
  • Zaxis ZX-5 serie (ZX100-5 till ZX800-5): (2013 - 2016)
  • Zaxis ZX-6 serie (ZX100-6 till ZX800-6): (2016 - 2021)
  • Zaxis ZX-7 serie (ZX100-7 till ZX800-7, Stage V): (ca. 2019 - idag)
  • ZW hjullastare (ZW100-6/-7, ZW200-5/-6/-7, ZW300-5/-6/-7, ZW500-5/-6): Byggår inte avgörande
  • EX gruvgrävmaskiner (EX1200-6/7, EX1900-6, EX2500-6, EX3600-6, EX5500-6, EX5600-6/7, EX8000-6): Byggår inte avgörande
  • EH dumprar (EH1100-3/-5, EH3500-3, EH4000-3, EH5000-3): Byggår inte avgörande
  • ZH200-5 / ZH200-6 hybridgrävmaskiner: Byggår inte avgörande
💡
Bra att veta: 6-polig anslutning på denna kabel sitter i hytten och har en cremefärgad kontakthållare i ett svart hölje. Sitter kontakten vid motorn i kabelbunten och är höljet helt svart, då hör JDC560A9 dit. Kontrollera därför först vilken anslutning din maskin har innan du beställer.

Innehåll i förpackningen

  • 1x Jaltest (JDC535A) | Hitachi 6-polig OBD – 16-polig OBD2 adapterkabel | Grävmaskiner, hjullastare och dumprar

Tekniska specifikationer

Specifikation Beskrivning
Tillverkare Jaltest (Cojali)
Referensnummer JDC535A
Typ Adapterkabel
Tillämpning Hitachi grävmaskiner, hjullastare och dumprar
Maskinanslutning 6-polig OBD, cremefärgad kontakthållare i svart hölje
Anslutning på interfacesidan 16-polig OBD2
Längd 28 till 30 cm
Gränssnitt Jaltest Link V8.1
Styrenheter MC (central maskinatorns dator), ICF (gateway), Isuzu 4HK1/4JJ1 (CAN och K-Line), ECM (motorstyrning) och MON (instrumentpanel)
Segment Terreng- och byggmaskiner
Jaltest-modul Jaltest OHW (Off-Highway machines)
