Jaltest  |  SKU: JDC628A

Jaltest (JDC628A) | Evinrude (NMEA 2000) 5+5-polig OBD – 16-polig OBD2 adapterkabel | Motorboat

€186,95 inkl.
€154,50 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

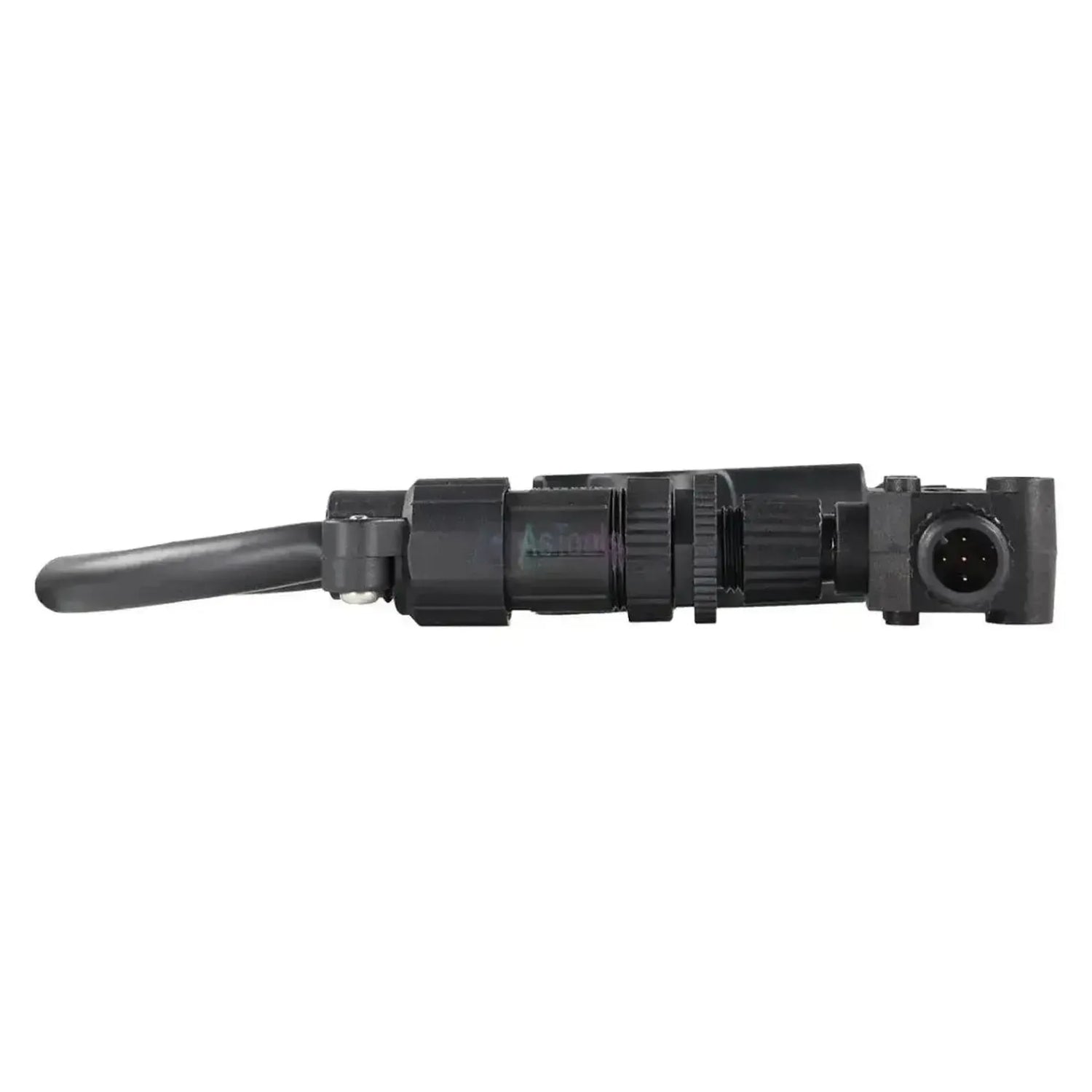

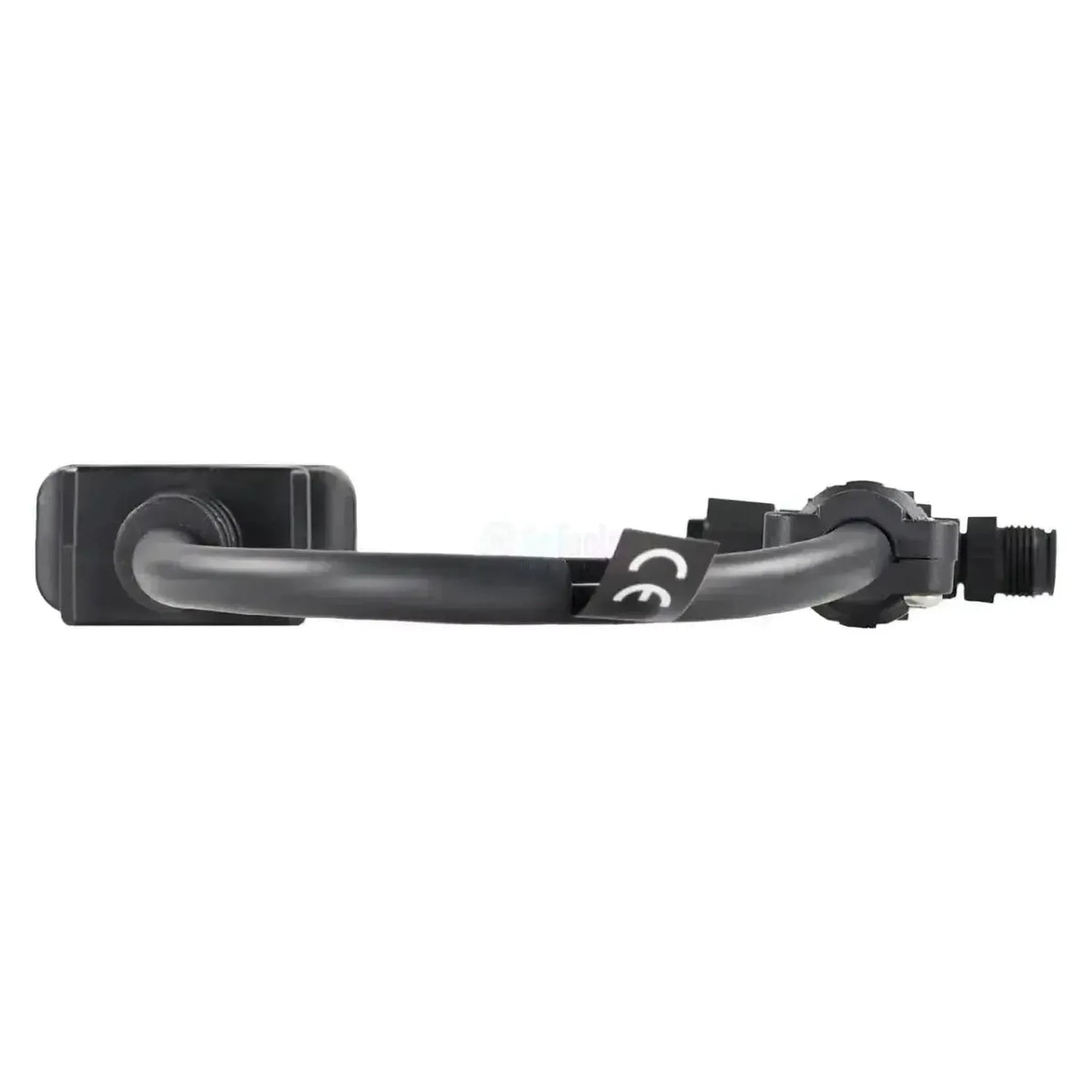

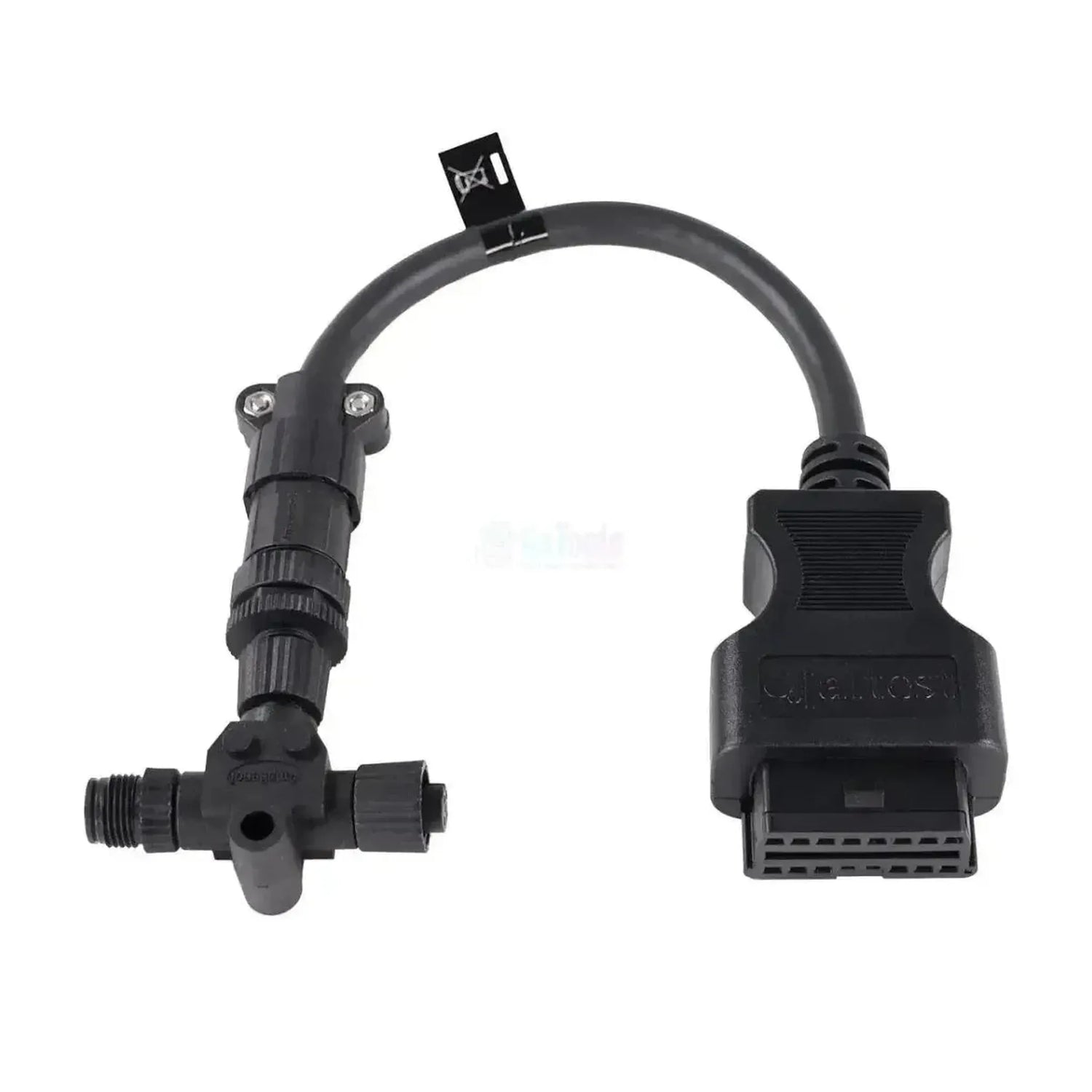

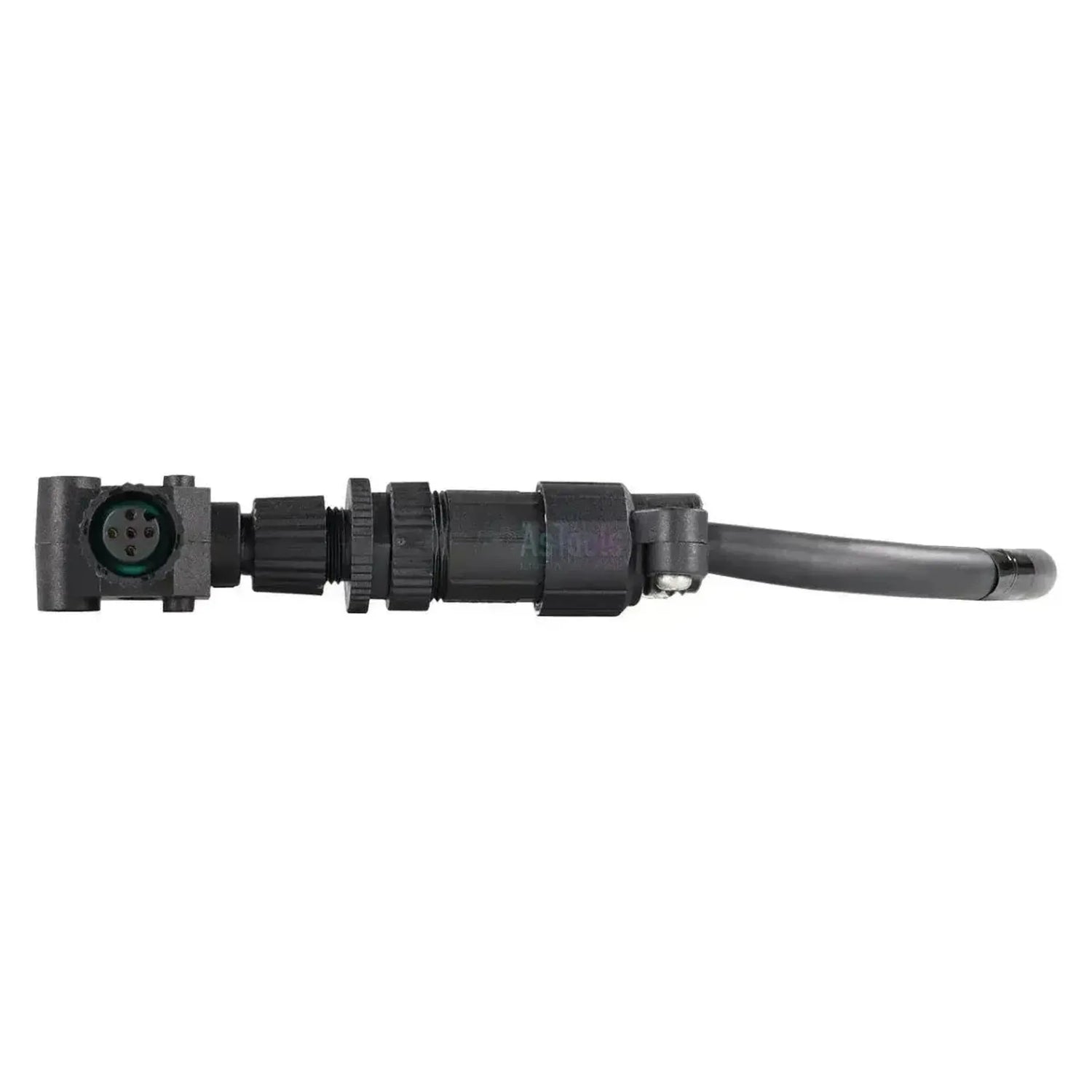

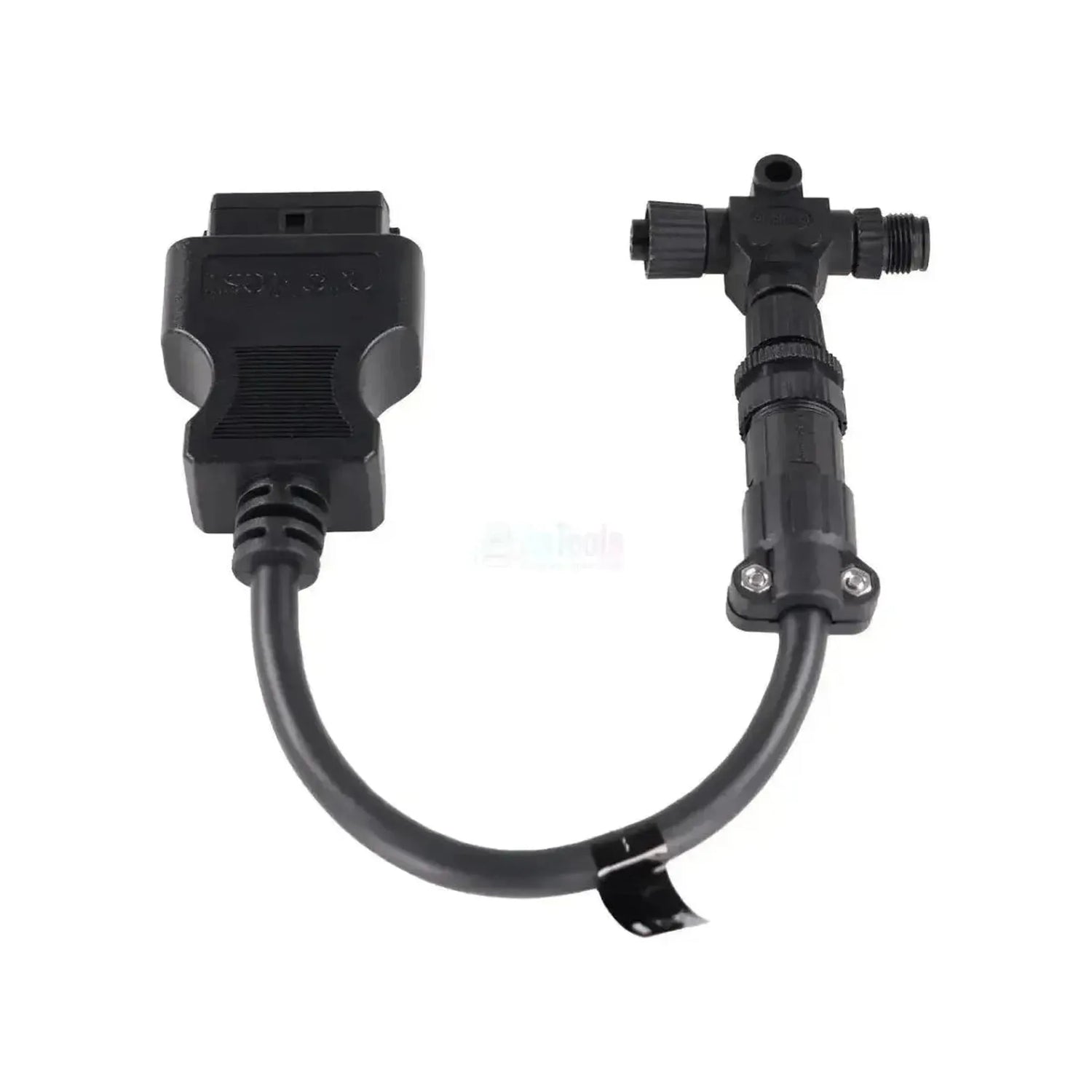

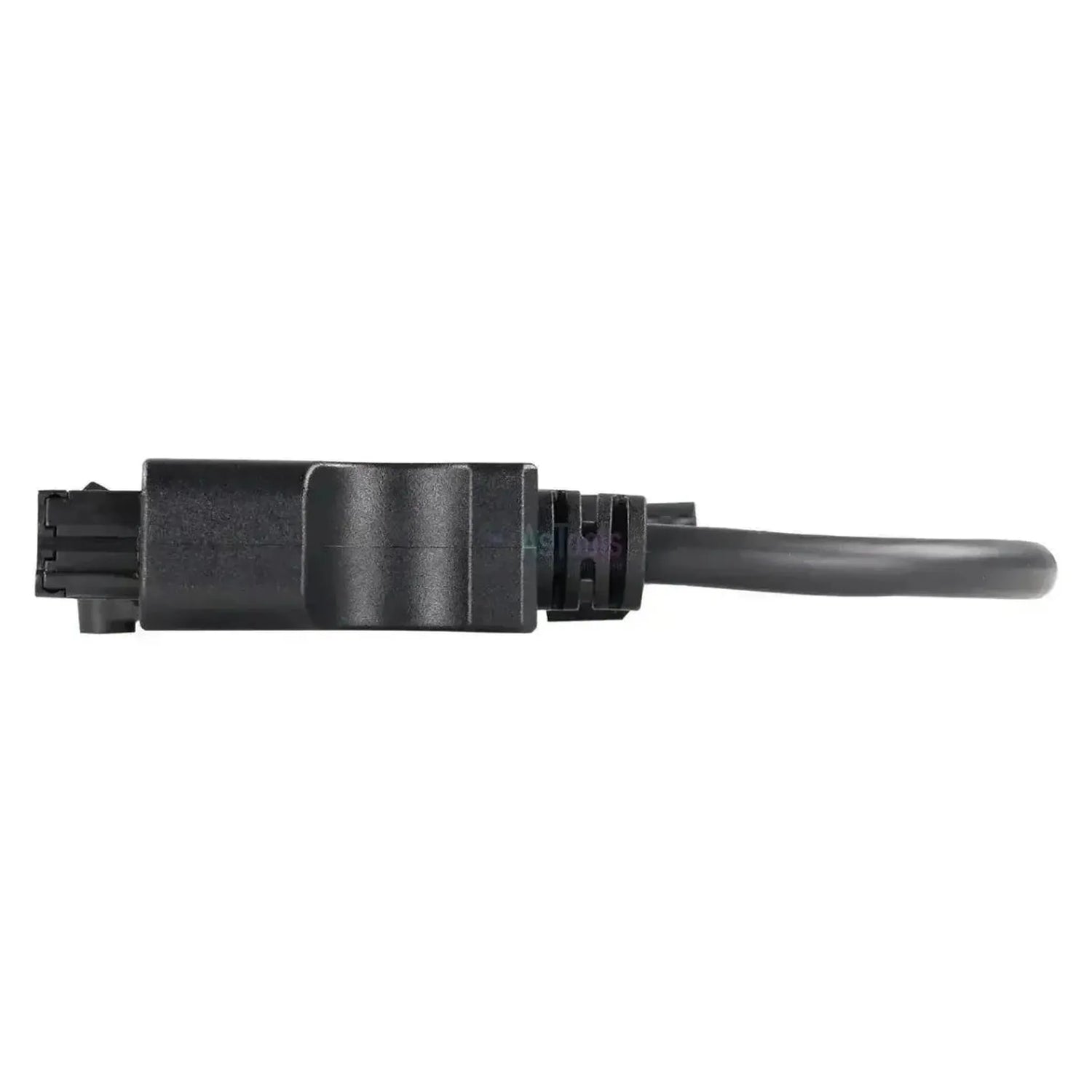

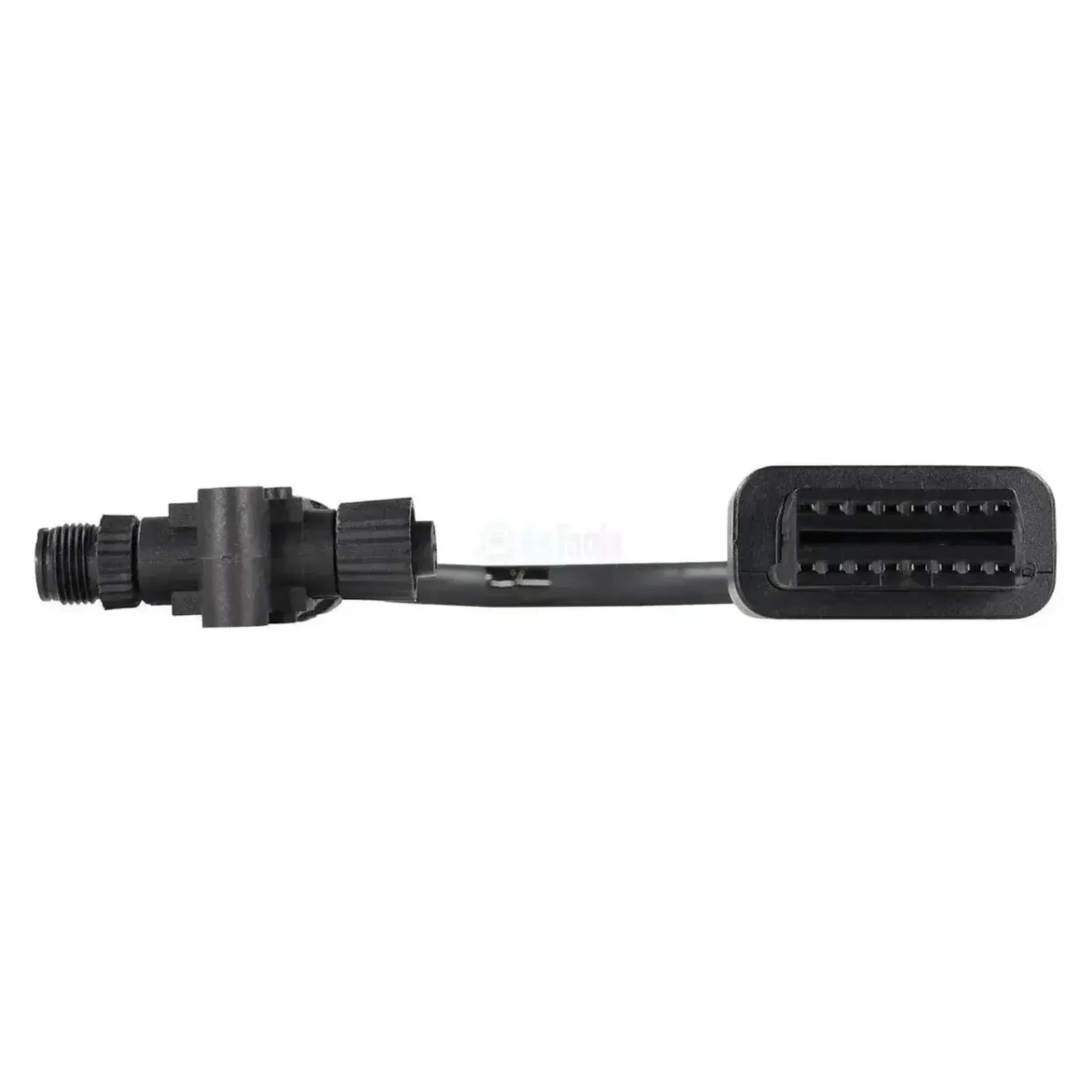

Jaltest JDC628A kopplas inte till en kontakt på motorn utan till NMEA 2000-nätverket i båten. Kabeländen har en T-koppling med tre runda skruvanslutningar: en kontakt med fem stift, en kontakt med fem hylsor och mellan dem grenen med kabeln. Så kopplas T-kopplingen in i nätverksstammen och resten av utrustningen förblir ansluten. I andra änden sitter 16-stiftskontakten OBD2; kabeln är 28 till 30 cm lång.

Via nätverket når Jaltest-programvaran styrenheterna i Evinrude E-TEC G2-installationen: motorstyrningen EMM G2 med hela funktionsuppsättningen och EST, gasreglagets elektroniska modul. Anslutningen fungerar endast när nätverket är strömsatt och motorn är ansluten till det. Kabeln omfattas av Jaltest Marine.

FÖRDELAR

✔Når EMM G2 med fullständig funktionsuppsättning: felkoder, mätvärden, styra komponenter, parametrar, kalibrering och underhållsöterställning.
✔Ger även tillgång till EST, den elektroniska modulen för gashandtagsbetjeningen.
✔T-stycket låter nätverksstammen passera på båda sidor, så att övrig utrustning ombord förblir ansluten medan du mäter.
✔Med liveövervakning följer du motorstyrningens värden i realtid medan motorn är igång.

ATT TÄNKA PÅ

✕På EST saknas återställning och livemätning; från handhållningsmodulen läser du felkoder, mätvärden, ECU-data, parametrar och kalibrering.
✕Du behöver ett NMEA 2000-nätverk ombord som motorn är ansluten till, med en koppling i stammen som du kan skruva loss och med spänning på.
✕Endast för NMEA 2000-utgåvan; samma EMM G2 finns även i en serieversion med egen anslutning.
✕De äldre E-TEC, FICHT RAM och EFI-motorerna har standard-EMM utan G2-nätverk; för dessa är JDC609.9 avsedd.

Användningsområden och funktioner

Kabeln är avsedd för verkstäder som läser ut Evinrude E-TEC G2-motorer med Jaltest Link. Eftersom kabeln sitter i nätverksstammen ser du vad motorn rapporterar över det nätverket.

Styrenheter du kan komma åt

  • EMM G2 (NMEA 2000): Motorstyrning.
  • EST: Handhållningsmodul för gasreglage.

Vad du kan göra

  • Felkoder: På EMM G2 och EST.
  • Mätvärden: Aktuella sensorvärden.
  • Komponenter: Styrning på båda enheterna.
  • Parametrar och kalibrering: På båda enheterna.
  • Serviceåterställning: På motorstyrningen.
  • Liveövervakning: På motorstyrningen.

So här använder du den

  1. Hitta stammen: Leta upp en koppling i nätverksstammen som kan skruvas loss.
  2. Montera T-kopplingen: Skruva in T-kopplingen mellan de två nätverksdelarna.
  3. Koppla Link: Anslut OBD2-sidan till Jaltest Link.
  4. Strömsätt nätverket: Sätt spänning på nätverket.
  5. Avläsning: Välj Evinrude och G2-modellen.

Kompatibla fordon och användningsområden

Avgörande är nätverket, inte modellen. Kabeln hör till Evinrude E-TEC G2-utombordsmotorerna som skickar sina data över ett NMEA 2000-nätverk. Nedanstående modeller ingår i Jaltest Marine-täckningen; om din installation har nätverket ser du på de runda skruvkopplingarna i stammen bakom instrumentpanelen.

Evinrude (E-TEC G2, NMEA 2000):

  • E-TEC G2 150: Inkluderar även 150 HO.
  • E-TEC G2 175: Standardutförande.
  • E-TEC G2 200: Inkluderar även 200 HO.
  • E-TEC G2 225: Inkluderar även 225 HO.
  • E-TEC G2 250: Inkluderar även 250 HO.
  • E-TEC G2 300: Standardutförande.
💡
Bra att veta: Kabeln monteras i nätverksstammen, inte i motorn. Du behöver alltså ett NMEA 2000-nätverk ombord som motorn är ansluten till, samt en koppling i stammen som du kan öppna för att sätta in T-kopplingen. Följ nätverksstammen och leta upp en koppling som kan skruvas loss innan du beställer.

Förpackningens innehåll

  • 1x Jaltest (JDC628A) | Evinrude (NMEA 2000) 5+5-polig OBD – 16-polig OBD2 Adapterkabel | Motorbåt

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Jaltest
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapterkabel
I vilken kabelsats denna kabel också ingår. Har ni redan satsen behöver ni inte köpa kabeln separat.Del av kabelsats
Marin kabelsats

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Till vilken version av Jaltest Link-gränssnittet kabeln passar. Vissa kablar fungerar endast med den nyaste V9.Jaltest Link-version
  • Link V8.1
  • Link V9
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • Marin

Anslutningar

Kontakten som ansluts till diagnosuttaget på fordonet eller maskinen. Den måste passa exakt.Anslutning fordonssidan
5+5-polig NMEA 2000
Kontakten på sidan mot er diagnosenhet eller ert gränssnitt. Oftast en 16-polig OBD2-kontakt.Anslutning enhetssidan
16-pins OBD2

Diagnosfunktioner

Ni ser aktuella mätvärden från sensorer medan fordonet går. Användbart vid felsökning.Visa live data
Ni kan aktivera komponenter för att testa om de är defekta. Det förenklar felsökningen.Styra komponenter
Ni kan ändra inställningar i styrenheter och utföra kalibreringar efter reparation eller byte.Parametrar och kalibreringar
Ni kan återställa servicemeddelandet eller serviceintervallet efter genomförd service.Återställa service

Mått och vikt

Kabelns längd. En längre kabel ger större rörelsefrihet vid ett uttag som är svåråtkomligt.Kabellängd
30 cm
Styrenheter
EMM G2 (motorstyrning), EST (spakmodul)
Referensnummer
JDC628A

Övriga specifikationer

Användningsområde
Evinrude E-TEC G2 med NMEA 2000-nätverk
Del av kabelset
Marinekabelset påhängsbara motorer (70002025)
Krävs för användning
Jaltest Link V8.1 eller V9, ett strömsatt NMEA 2000-nätverk och en licens för Jaltest Marine
