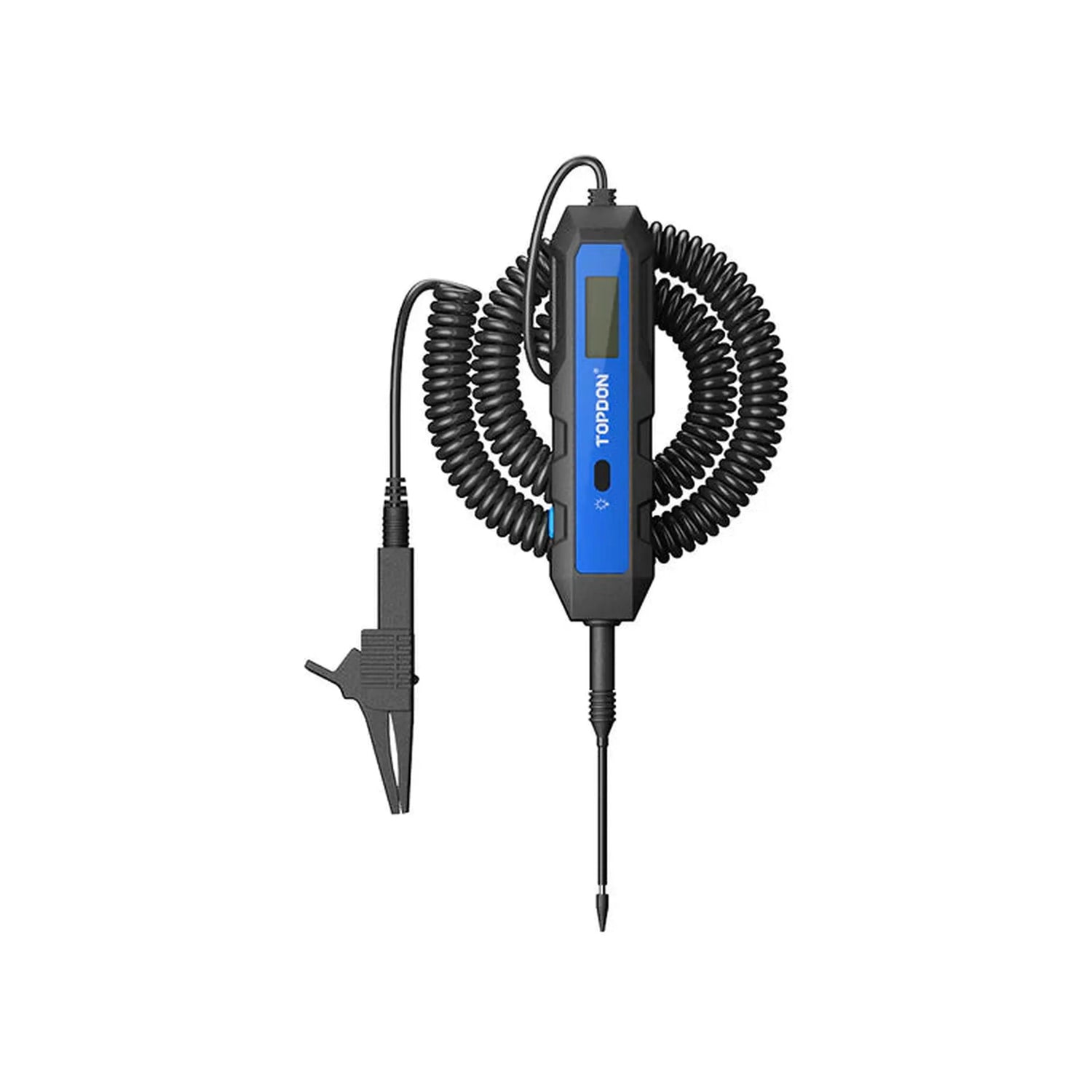

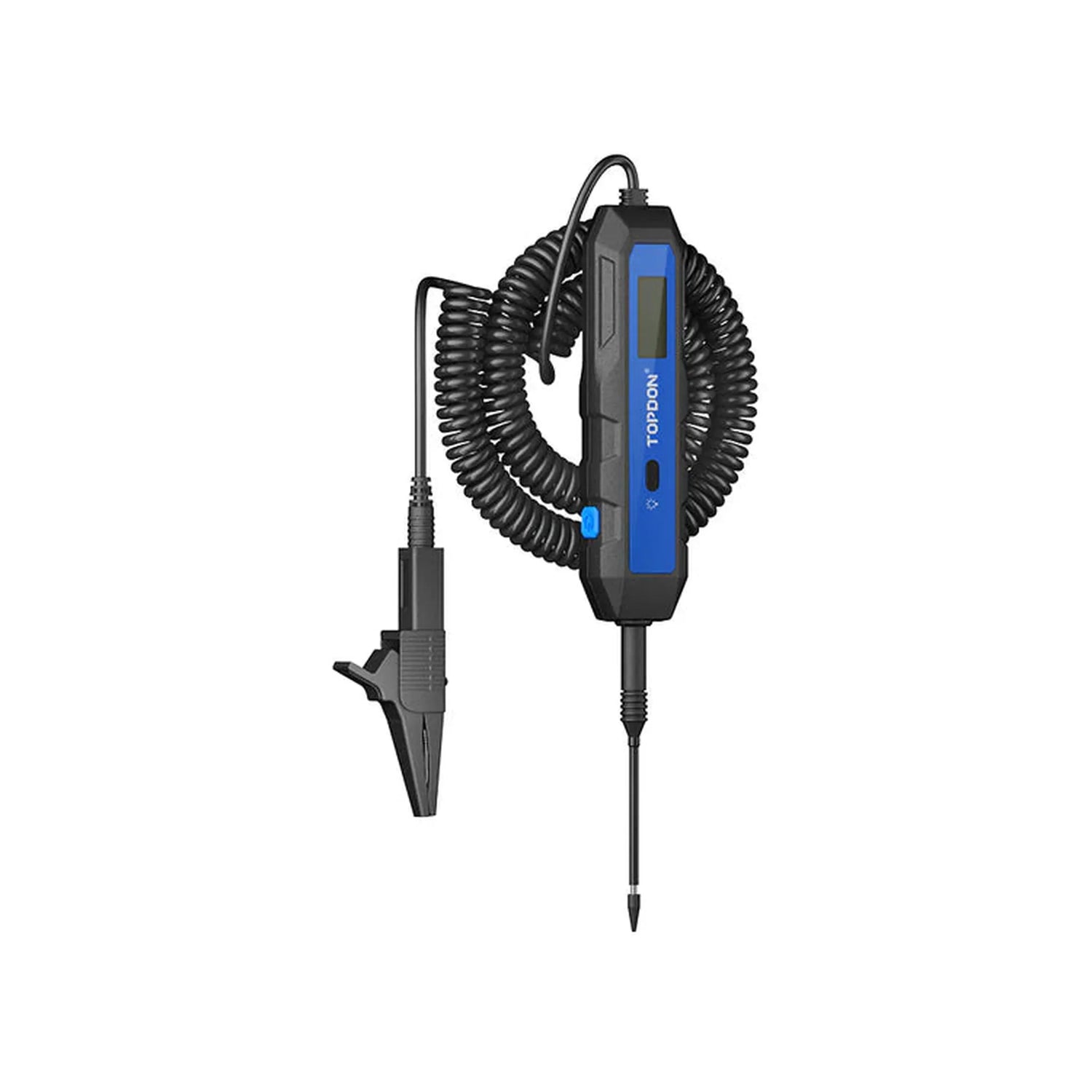

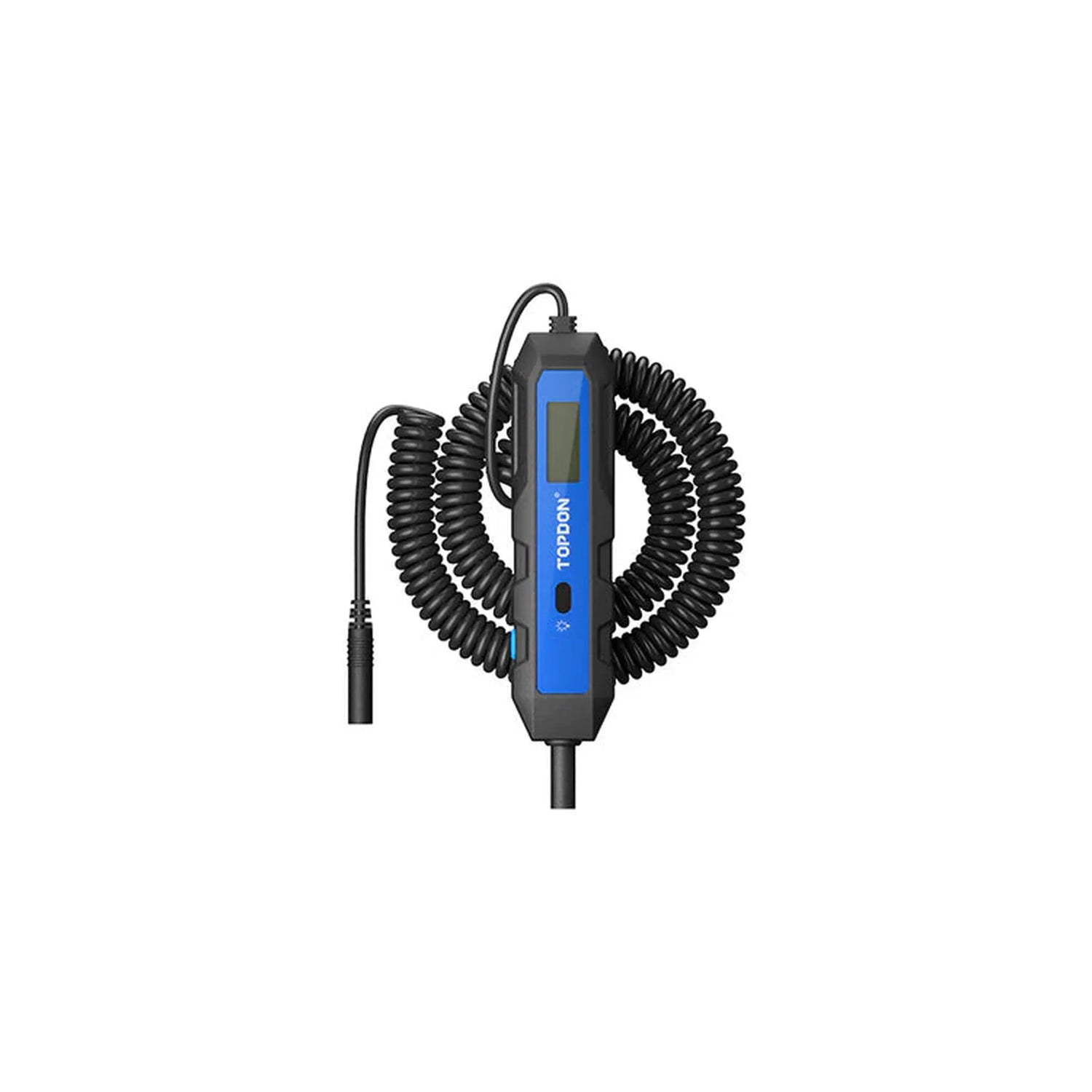

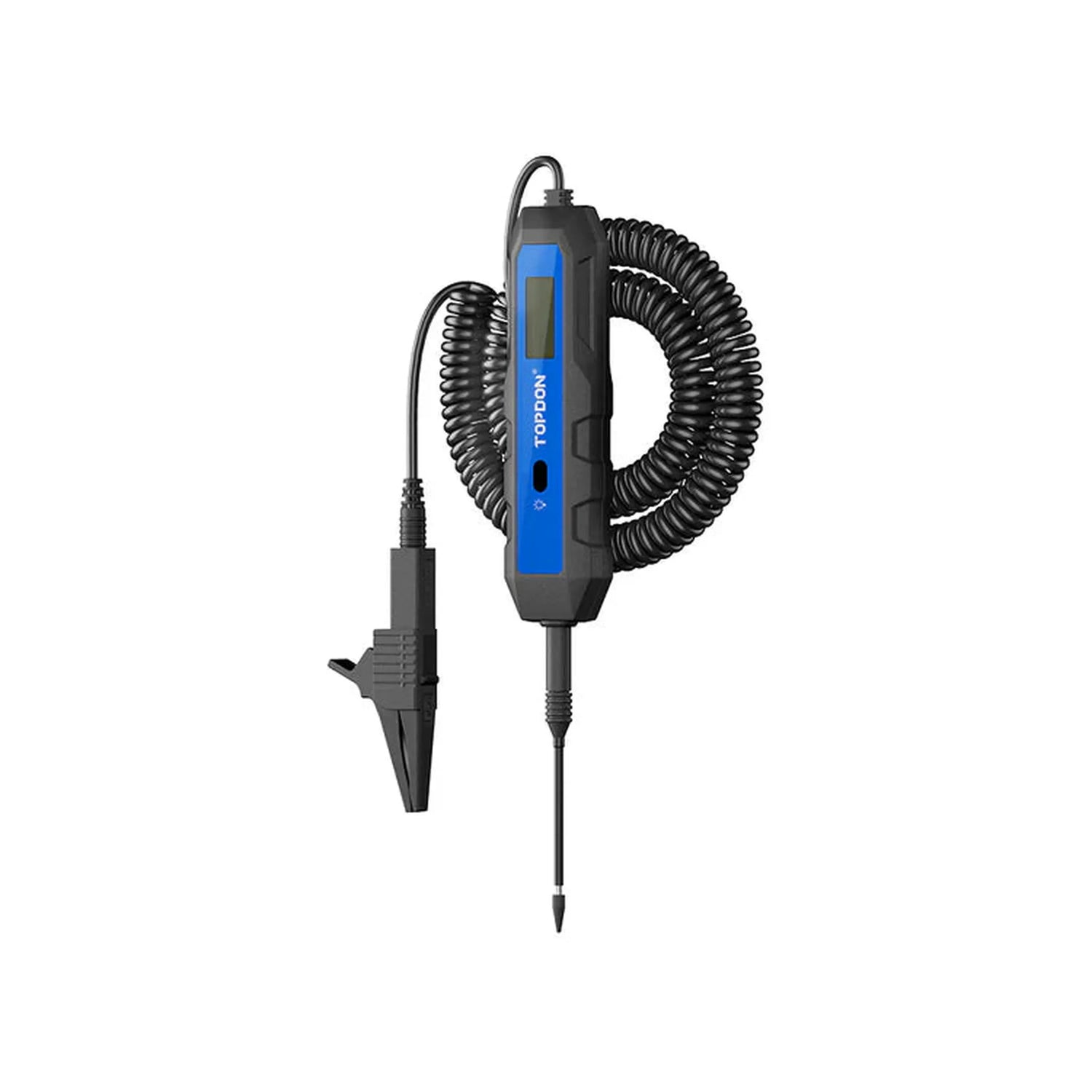

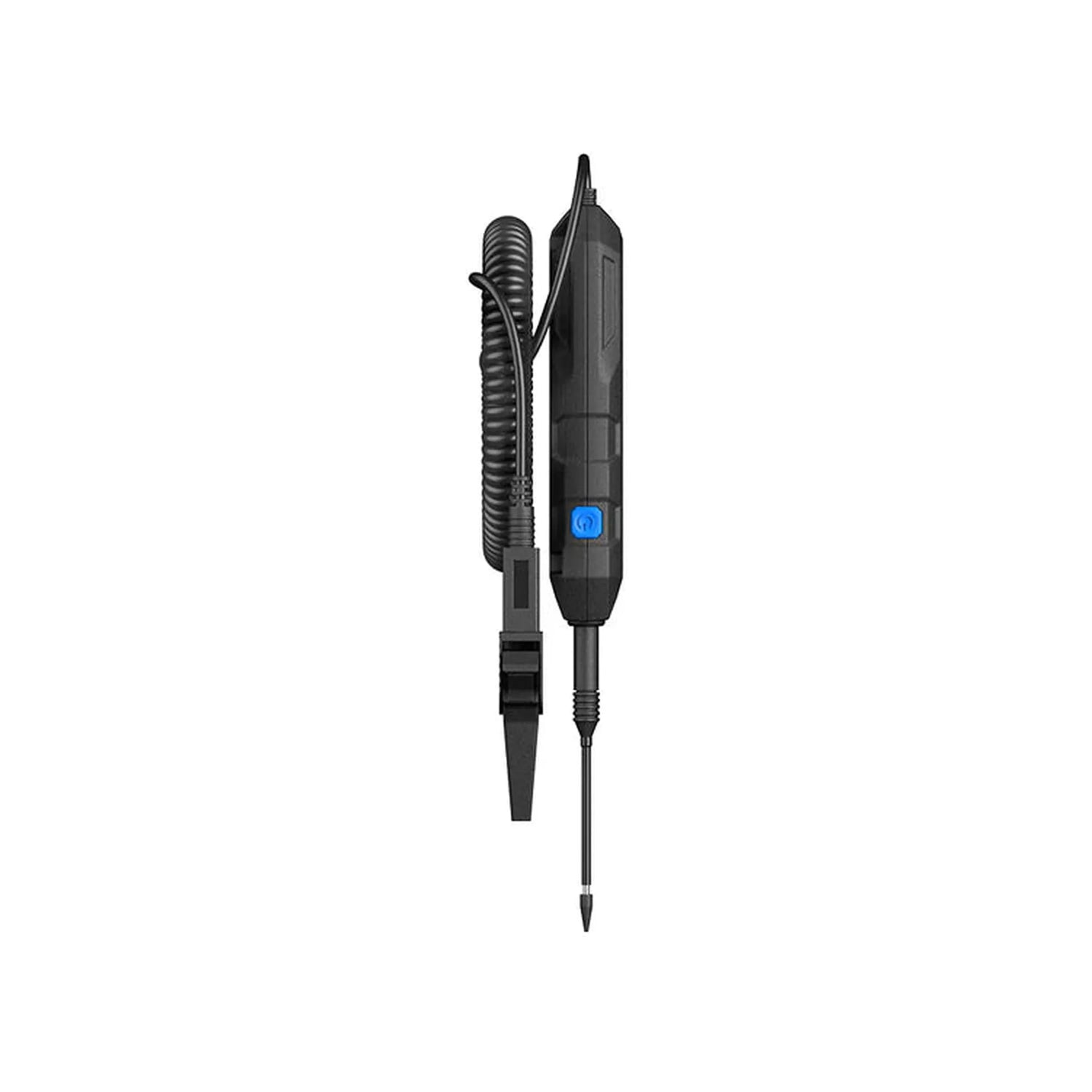

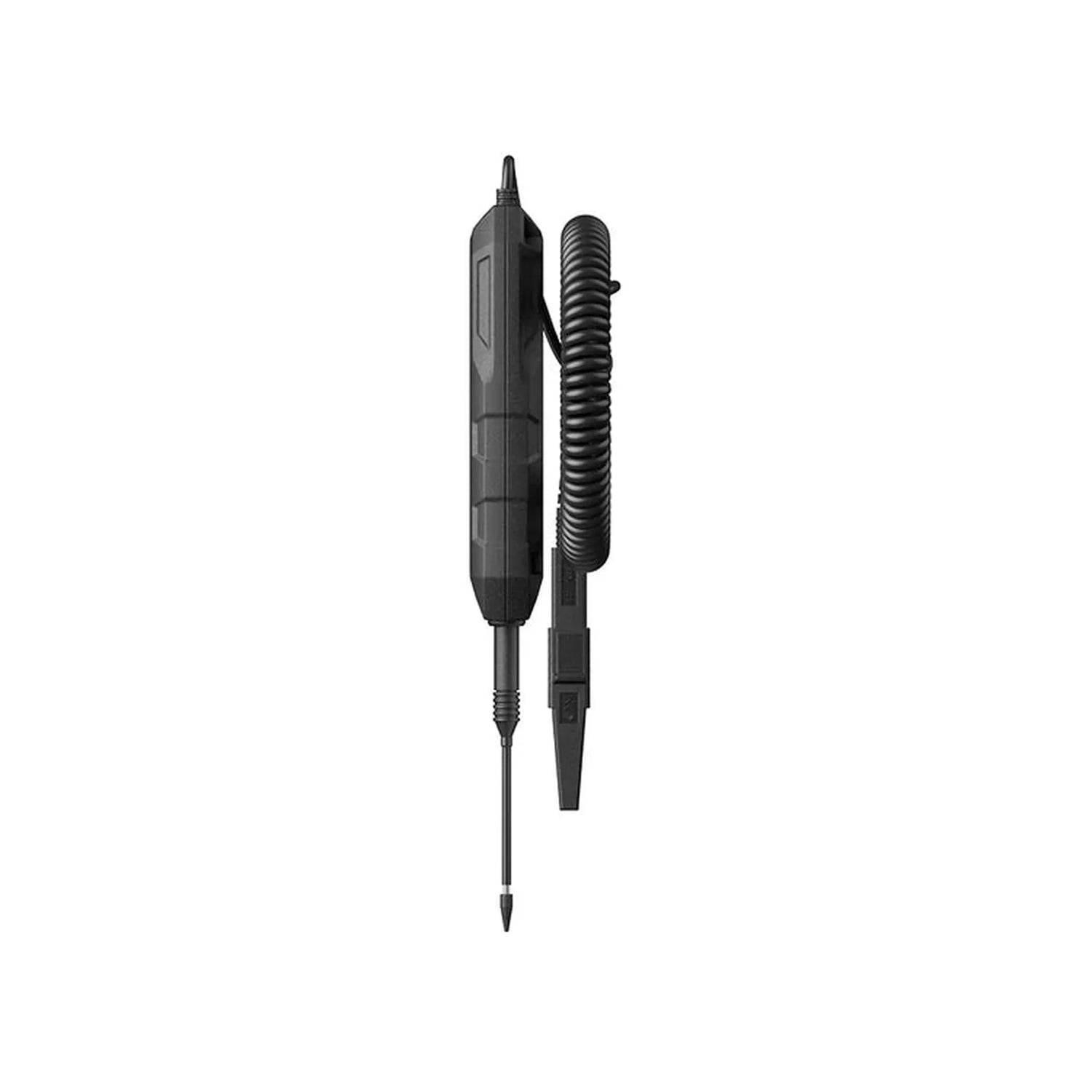

Den Topdon CT100 är en digital testlampa med belastningstest för 12V-, 24V- och 36V-system. Den behöver inget batteri: den får sin ström från kretsen som du testar. Displayen visar likspänning från 3,3 till 65 V med en upplösning på 0,1 V, och bakgrundsbelysningen blir röd vid plus och grön vid jord.

Med belastningstestet upp till 1,2 A belastar du en krets på samma sätt som en lampa gör. Så hittar du en dålig anslutning eller ett övergångsmotstånd som inte syns vid en vanlig spänningsmätning. Testaren varnar vid överspänning, överhettning och ett lampfel. Med spiralkabeln på 3,8 m och 4 mm-anslutningar kan du arbeta runt motorrummet och interiören.

FÖRDELAR

✔Belastningstest — Upp till 1,2 A, hittar dåliga anslutningar som spänning ensam inte visar.

✔Polaritet i färg — Rött vid plus, grönt vid jord.

✔Inget batteri behövs — Matas från den testade kretsen.

✔12, 24 och 36 V — För bil, lastbil och husbil.

ATT TÄNKA PÅ

✕Ingen power probe — Den kan inte lägga plus eller jord på en komponent.

✕Endast likspänning — Inget motstånd, ingen diod och ingen växelspänning (AC).

✕Belastningstest upp till 30 V — Max. 1,2 A, håll knappen nedtryckt i 5 sekunder.

✕Kortare kabel — 3,8 m; för användning längst bak i en lastbil krävs en förlängningskabel.

Användningsområden och funktioner

CT100 är avsedd för montörer och hemmamekaniker som snabbt vill se om det finns spänning, vilken polaritet en tråd har och om en krets håller under belastning.

Mätning

Spänning: 3,3 till 65 V likspänning, ±0,1 V till 60 V.
Polaritet: Röd eller grön bakgrundsbelysning och ± på displayen.
Säkringar: Snabbt kontroll av om det finns spänning på båda sidor.

Belastningstest

Belasta kretsen: Upp till 1,2 A, vid 5 till 30 V.
Dåliga anslutningar: Ett spänningsfall under belastning tyder på en dålig anslutning.
Användning: Håll knappen nedtryckt i 5 sekunder.

Så här använder du den

Anslut jord: Placera krokodilklämman på en ren jordpunkt.
Mätning: Rör vid mätpunkten med proben.
Avläsning: Läs av spänning och polaritet på displayen.
Belasta: Håll knappen nedtryckt i 5 sekunder för belastningstestet.
Jämför: Om spänningen sjunker kraftigt finns det en dålig anslutning i kretsen.

Särskilda funktioner och möjligheter

Det som gör CT100 praktisk:

Varningar: H vid överspänning, Hot vid överhettning, ER1 vid lampfel.

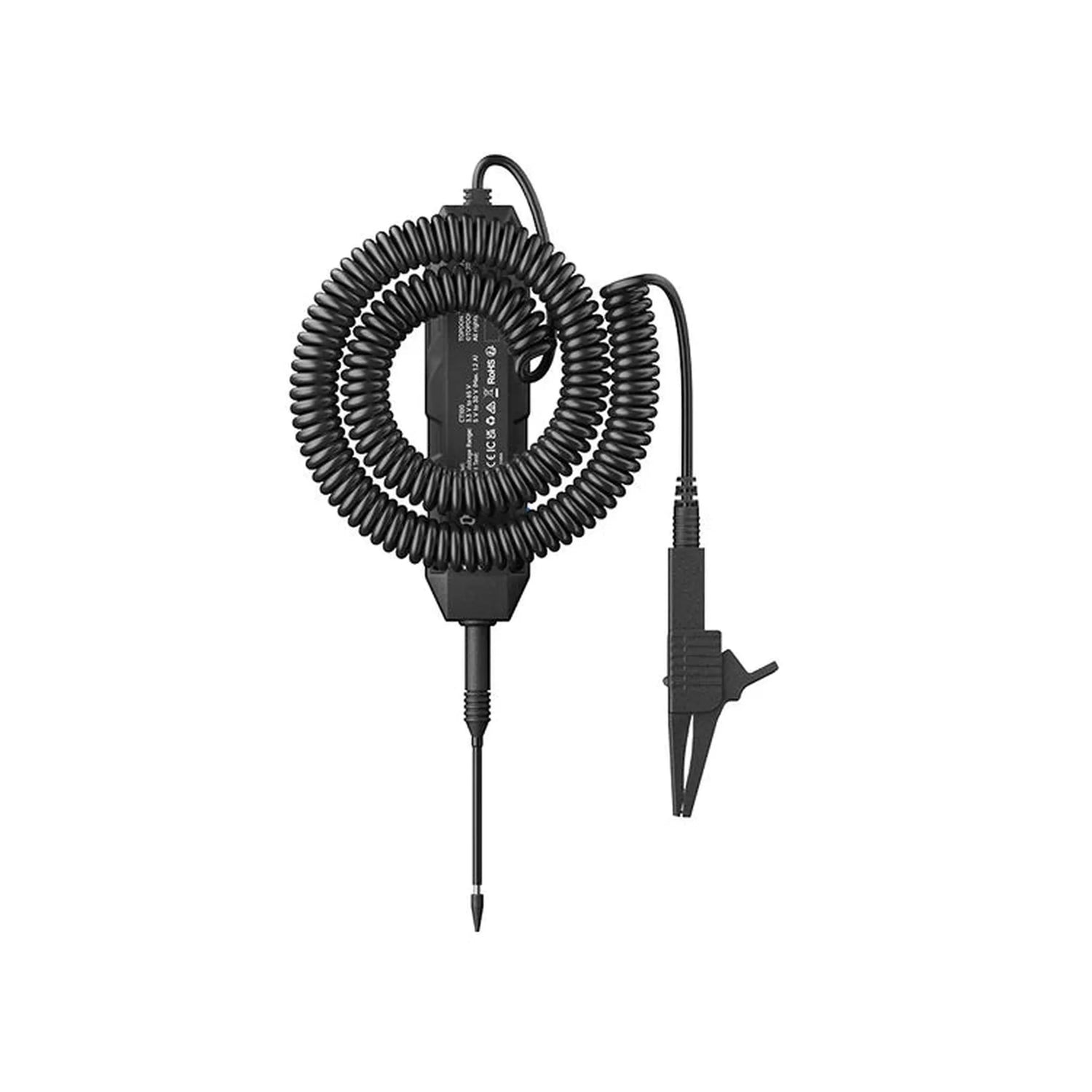

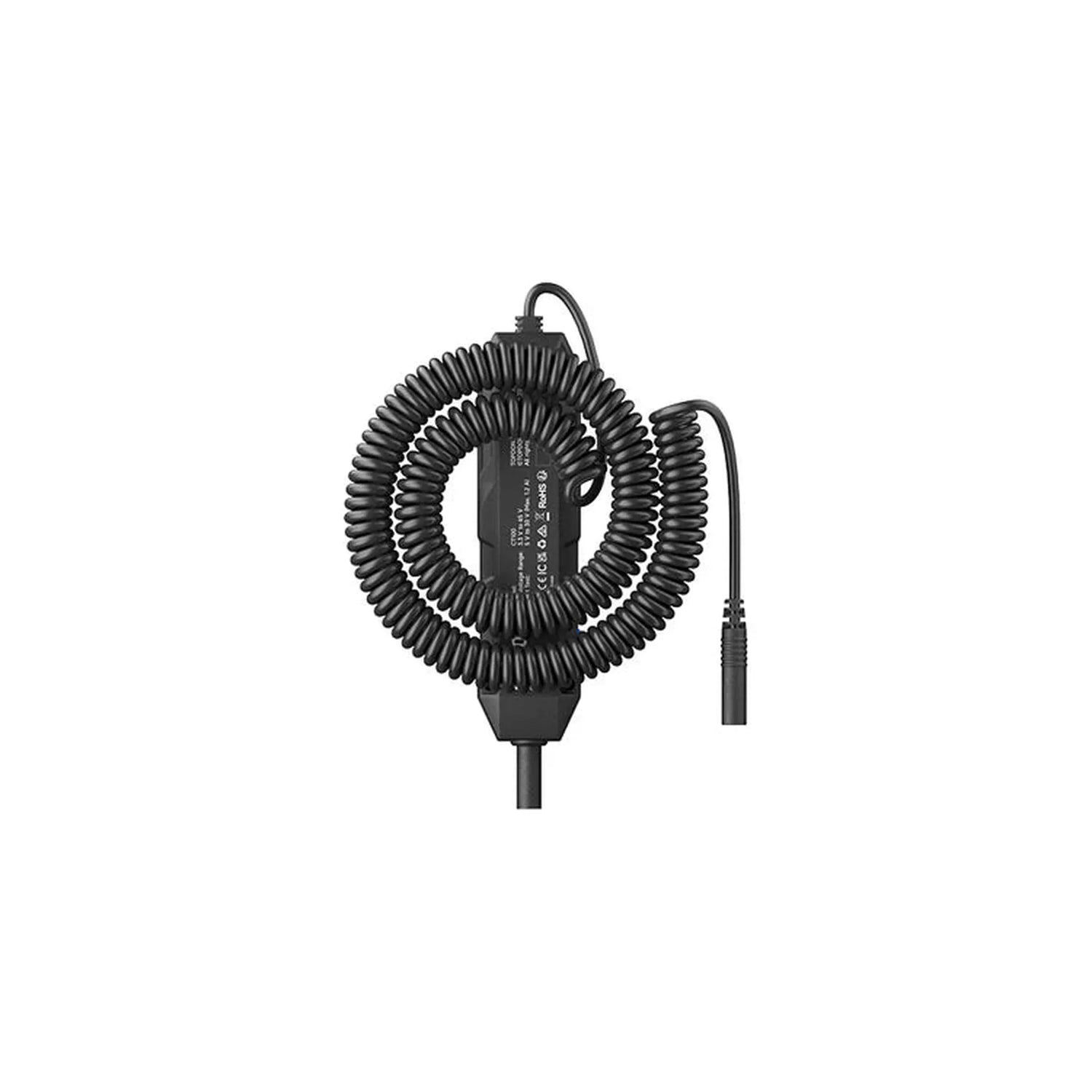

Spiralkabel: Oljebeständig, 3,8 m.
4 mm-anslutningar: Probe och klämma kan bytas.
Förvaringsväska: Medföljer.

Förpackningens innehåll

1x Topdon CT100
1x Probe på 2 mm
1x Krokodilklämma
1x Adapter
1x Förvaringsväska
1x Snabbstartguide

💡

Bra att veta: Anslut krokodilklämman till en ren, blank jordpunkt på chassit. En smutsig eller lackerad punkt ger en för låg mätning, särskilt under belastningstestet.

Tekniska specifikationer

Allmänt

Märket som tillverkar testaren.Märke: Topdon
Vilken typ av enhet det är. En kretstestare kontrollerar ström och jord, en kabelsökare lokaliserar ledningar och kortslutningar.Typ av testare: Kretstestare med belastning
Vilken systemspänning testaren kan anslutas till. För tunga fordon behövs 24 V eller mer.Lämplig för systemspänning: 12 till 36 V
Var testaren hämtar sin ström ifrån. Via fordonets batteri eller den testade kretsen slipper man byta batterier.Strömförsörjning: Via testad krets

Mätning

Inom vilket spänningsområde testaren mäter noggrant. Ett större område är praktiskt för tyngre fordon.Mätområde likspänning: 3,3 till 65 V DC, upplösning 0,1 V
Den minsta förändring som testaren kan visa i spänning. Ju mindre desto noggrannare mätning.Mätupplösning spänning: 0,1 V

Testfunktioner

Testaren kan förse komponenter som en motor eller lampa med ström, så att man ser om de fungerar.Aktivera komponenter: Nej
Testaren hjälper till att hitta platsen för en kortslutning eller trasig ledning. Det sparar mycket sökarbete.Felsökning av kortslutning och: Ja
Visar om en anslutning har plus eller minus.Polaritetskontroll: Ja

Skärm och användning

Testaren ger en pip eller ton, så att man inte behöver titta på skärmen hela tiden.Ljudsignal: Nej

Säkerhet

Vilka fel testaren skyddar sig själv och fordonet mot. Det förhindrar skador vid felaktig anslutning.Skydd: Överspänning
Överhettning
Lampfel

Mått och vikt

Hur lång testkabeln är. Med en lång kabel når man även baksidan av ett fordon.Kabellängd: 3,8 m spiralkabel, 4 mm-anslutningar
Vid vilka temperaturer testaren kan användas, till exempel i en kall verkstad.Driftstemperatur: -10 till 50 °C
Vid vilka temperaturer testaren kan förvaras säkert.Förvaringstemperatur: -20 till 70 °C
